CITROEN JUMPER SPACETOURER 2017 Ghiduri De Utilizare (in Romanian)

289
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

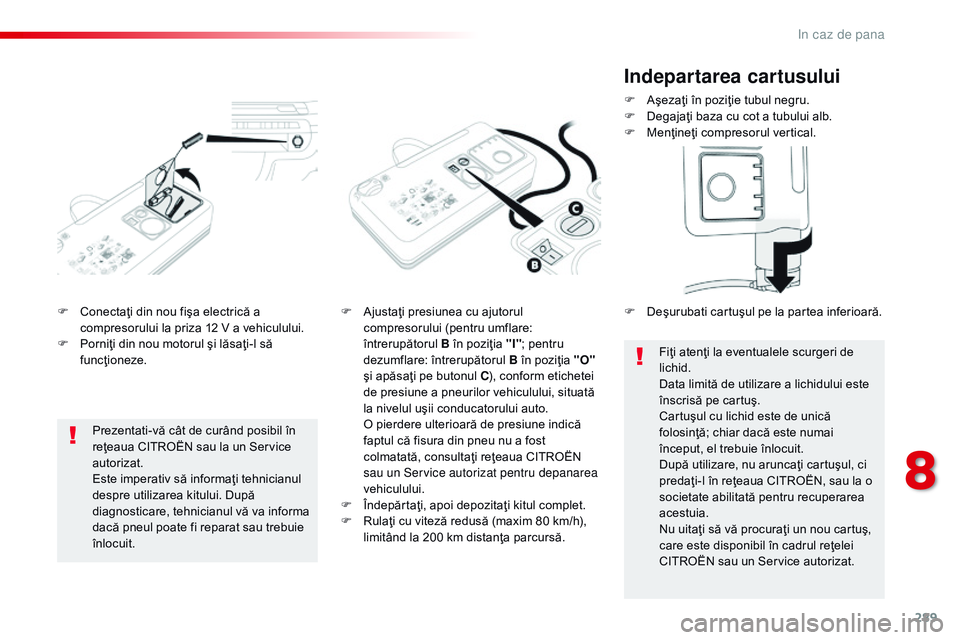

F Conectaţi din nou fişa electrică a compresorului la priza 12 V a vehiculului.
F

P
orniţi din nou motorul şi lăsaţi-l să
funcţioneze. F
A justaţi presiunea cu ajutorul
compresorului (pentru umflare:
întrerupătorul B în poziţia "I" ; pentru
dezumflare: întrerupătorul B în poziţia "O"
şi apăsaţi pe butonul C ), conform etichetei
de presiune a pneurilor vehiculului, situată
la nivelul uşii conducatorului auto.
O p

ierdere ulterioară de presiune indică
faptul că fisura din pneu nu a fost
colmatată, consultaţi reţeaua CITROËN
sau un Service autorizat pentru depanarea
vehiculului.
F

Î
ndepărtaţi, apoi depozitaţi kitul complet.
F

R
ulaţi cu viteză redusă (maxim 80 km/h),
limitând la 200 km distanţa parcursă.
Prezentati-vă cât de curând posibil în
reţeaua CITROËN sau la un Service
autorizat.
Este imperativ să informaţi tehnicianul
despre utilizarea kitului. După
diagnosticare, tehnicianul vă va informa
dacă pneul poate fi reparat sau trebuie
înlocuit.
Indepartarea cartusului
F Aşezaţi în poziţie tubul negru.
F
D egajaţi baza cu cot a tubului alb.
F

M
enţineţi compresorul vertical.
Fiţi atenţi la eventualele scurgeri de
lichid.
Data limită de utilizare a lichidului este
înscrisă pe cartuş.
Cartuşul cu lichid este de unică
folosinţă; chiar dacă este numai
început, el trebuie înlocuit.
După utilizare, nu aruncaţi cartuşul, ci
predaţi-l în reţeaua CITROËN, sau la o
societate abilitată pentru recuperarea
acestuia.
Nu uitaţi să vă procuraţi un nou cartuş,
care este disponibil în cadrul reţelei
CITROËN sau un Service autorizat.
F

D
eşurubati cartuşul pe la partea inferioară.
8
in caz de pana

290
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

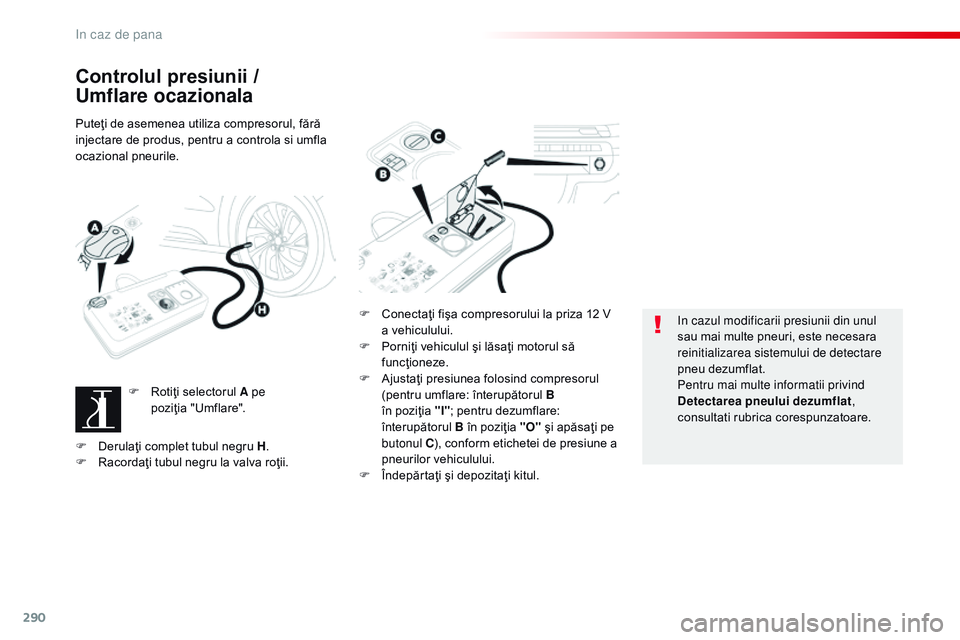

Controlul presiunii /
Umflare ocazionala
Puteţi de asemenea utiliza compresorul, fără
injectare de produs, pentru a controla si umfla
ocazional pneurile.F

R
otiţi selectorul A pe
poziţia
"Umflare". F

C
onectaţi fişa compresorului la priza 12 V
a vehiculului.
F

P
orniţi vehiculul şi lăsaţi motorul să
funcţioneze.
F

A
justaţi presiunea folosind compresorul
(pentru umflare: înterupătorul B
în poziţia
"I"; pentru dezumflare:
înterupătorul
B în poziţia "O" şi apăsaţi pe
butonul C ), conform etichetei de presiune a
pneurilor vehiculului.
F

Î
ndepărtaţi şi depozitaţi kitul.
in c
azul modificarii presiunii din unul
sau mai multe pneuri, este necesara
reinitializarea sistemului de detectare
pneu dezumflat.
Pentru mai multe informatii privind
Detectarea pneului dezumflat ,
consultati rubrica corespunzatoare.
F

D
erulaţi complet tubul negru H .
F

R
acordaţi tubul negru la valva roţii.
in caz de pana

291
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

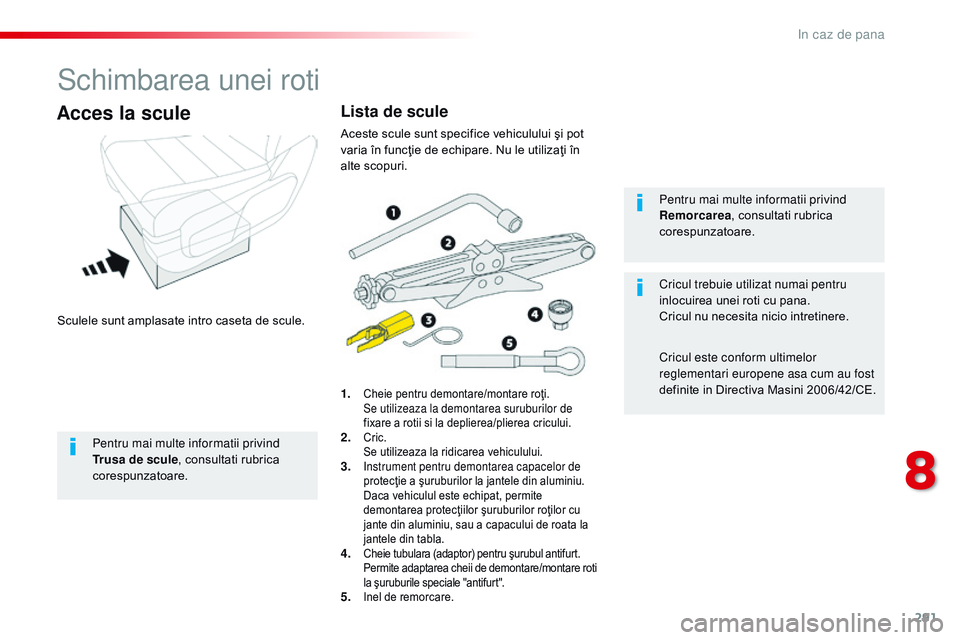

Schimbarea unei roti
Sculele sunt amplasate intro caseta de scule.
Acces la scule
1. Cheie pentru demontare/montare roţi. Se utilizeaza la demontarea suruburilor de
fixare a rotii si la deplierea/plierea cricului.
2. Cric. Se utilizeaza la ridicarea vehiculului.3. instrument pentru demontarea capacelor de
protecţie a şuruburilor la jantele din aluminiu.
Daca vehiculul este echipat, permite
demontarea protecţiilor şuruburilor roţilor cu
jante din aluminiu, sau a capacului de roata la
jantele din tabla.
4. Cheie tubulara (adaptor) pentru şurubul antifurt. Permite adaptarea cheii de demontare/montare roti
la şuruburile speciale "antifurt".
5. Inel de remorcare.
Pentru mai multe informatii privind
Remorcarea, consultati rubrica
corespunzatoare.
Cricul trebuie utilizat numai pentru
inlocuirea unei roti cu pana.
Cricul nu necesita nicio intretinere.
Cricul este conform ultimelor
reglementari europene asa cum au fost
definite in Directiva Masini 2006/42/CE.
Lista de scule
Aceste scule sunt specifice vehiculului şi pot
varia în funcţie de echipare. Nu le utilizaţi în
alte scopuri.
Pentru mai multe informatii privind
Trusa de scule , consultati rubrica
corespunzatoare.
8
in caz de pana

292
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

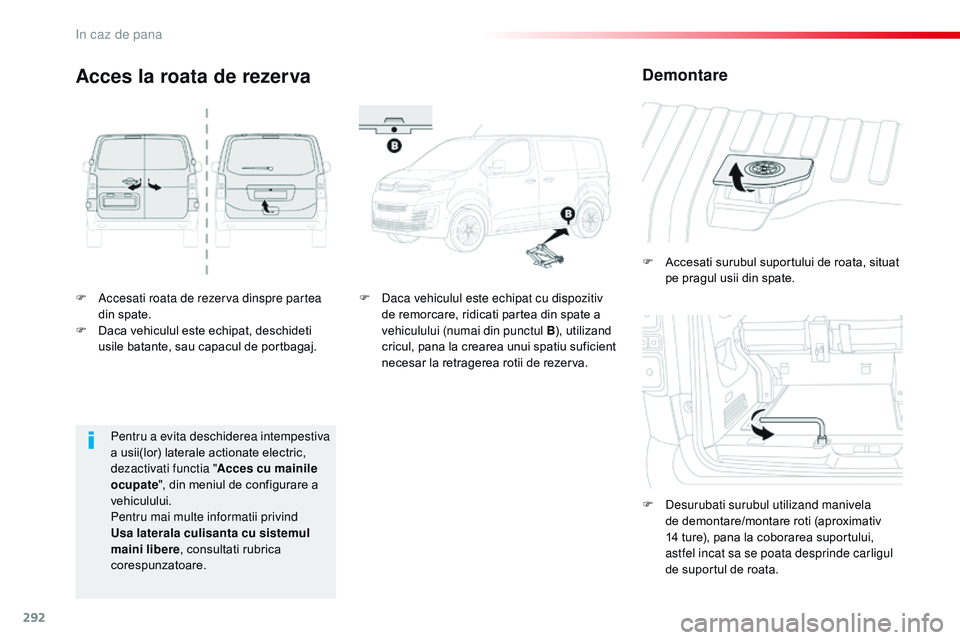

F Accesati roata de rezerva dinspre partea din spate.
F

D
aca vehiculul este echipat, deschideti
usile batante, sau capacul de portbagaj. F

A
ccesati surubul suportului de roata, situat
pe pragul usii din spate.
F
D
esurubati surubul utilizand manivela
de demontare/montare roti (aproximativ
14
ture), pana la coborarea suportului,
astfel incat sa se poata desprinde carligul
de suportul de roata.
Acces la roata de rezerva
F Daca vehiculul este echipat cu dispozitiv de remorcare, ridicati partea din spate a
vehiculului (numai din punctul B ), utilizand
cricul, pana la crearea unui spatiu suficient
necesar la retragerea rotii de rezerva.
Demontare
Pentru a evita deschiderea intempestiva
a usii(lor) laterale actionate electric,
dezactivati functia " Acces cu mainile
ocupate ", din meniul de configurare a
vehiculului.
Pentru mai multe informatii privind
Usa laterala culisanta cu sistemul
maini libere , consultati rubrica
corespunzatoare.
in caz de pana

293
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

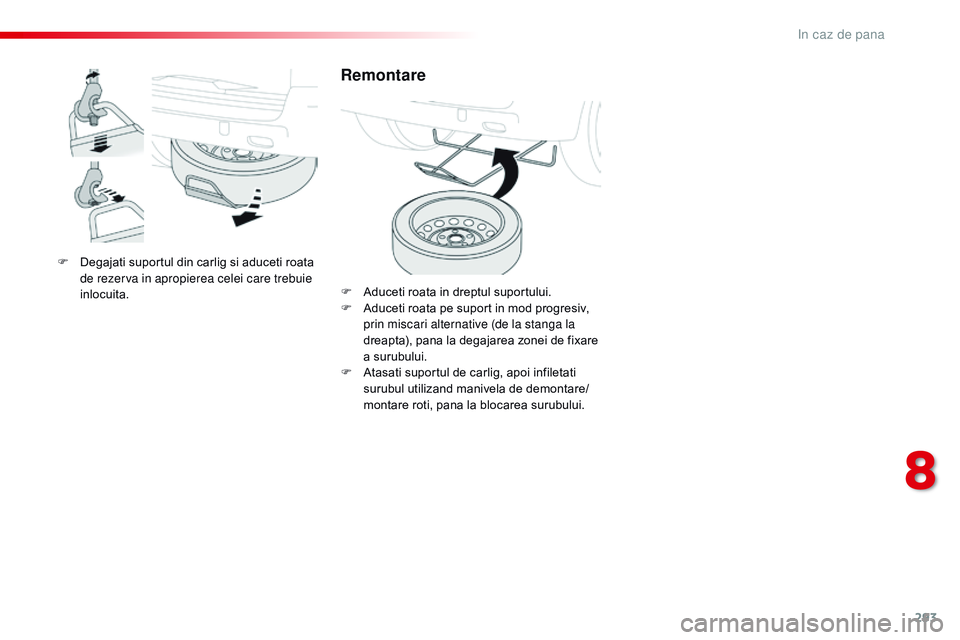

F Degajati suportul din carlig si aduceti roata de rezerva in apropierea celei care trebuie
inlocuita.
Remontare
F Aduceti roata in dreptul suportului.
F A duceti roata pe suport in mod progresiv,
prin miscari alternative (de la stanga la
dreapta), pana la degajarea zonei de fixare
a surubului.
F

A
tasati suportul de carlig, apoi infiletati
surubul utilizand manivela de demontare/
montare roti, pana la blocarea surubului.
8
in caz de pana

294
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

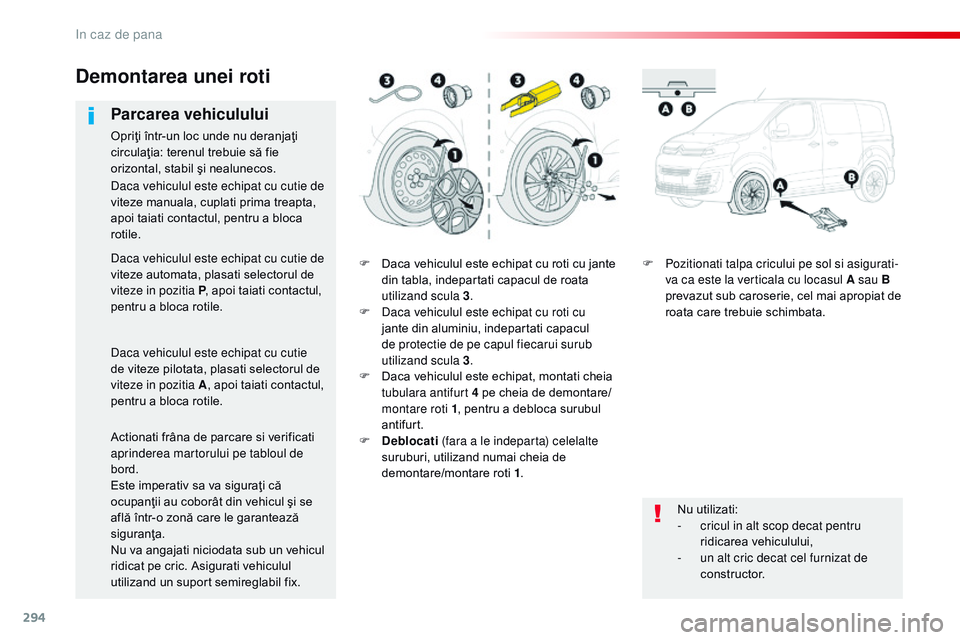

F Daca vehiculul este echipat cu roti cu jante din tabla, indepartati capacul de roata
utilizand scula 3 .
F

D
aca vehiculul este echipat cu roti cu
jante din aluminiu, indepartati capacul
de protectie de pe capul fiecarui surub
utilizand scula 3 .
F

D
aca vehiculul este echipat, montati cheia
tubulara antifurt 4 pe cheia de demontare/
montare roti 1 , pentru a debloca surubul
antifurt.
F

D
eblocati (fara a le indeparta) celelalte
suruburi, utilizand numai cheia de
demontare/montare roti 1 .F
P ozitionati talpa cricului pe sol si asigurati-
va ca este la verticala cu locasul A sau B
prevazut sub caroserie, cel mai apropiat de
roata care trebuie schimbata.
Demontarea unei roti
Parcarea vehiculului
Opriţi într-un loc unde nu deranjaţi
circulaţia: terenul trebuie să fie
orizontal, stabil şi nealunecos.
Nu utilizati:
-

c
ricul in alt scop decat pentru
ridicarea vehiculului,
-

u
n alt cric decat cel furnizat de
c o n s t r u c t o r.
Daca vehiculul este echipat cu cutie de
viteze manuala, cuplati prima treapta,
apoi taiati contactul, pentru a bloca
rotile.
Daca vehiculul este echipat cu cutie de
viteze automata, plasati selectorul de
viteze in pozitia P
, apoi taiati contactul,
pentru a bloca rotile.
Daca vehiculul este echipat cu cutie
de viteze pilotata, plasati selectorul de
viteze in pozitia A , apoi taiati contactul,
pentru a bloca rotile.
Actionati frâna de parcare si verificati
aprinderea martorului pe tabloul de
bord.
Este imperativ sa va siguraţi că
ocupanţii au coborât din vehicul şi se
află într-o zonă care le garantează
siguranţa.
Nu va angajati niciodata sub un vehicul
ridicat pe cric. Asigurati vehiculul
utilizand un suport semireglabil fix.
in caz de pana

295
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

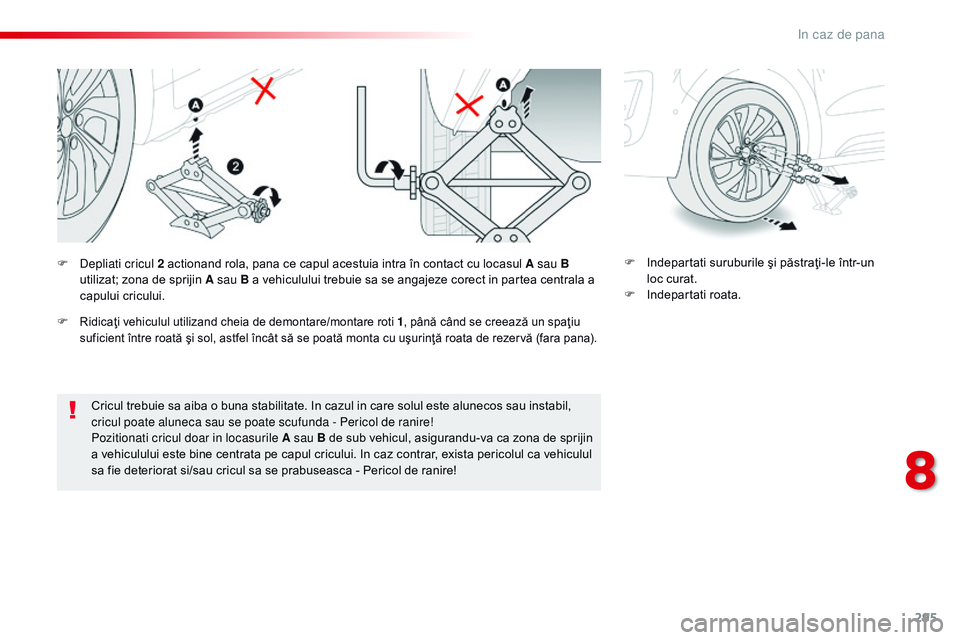

Cricul trebuie sa aiba o buna stabilitate. In cazul in care solul este alunecos sau instabil,
cricul poate aluneca sau se poate scufunda - Pericol de ranire!
Pozitionati cricul doar in locasurile A sau B de sub vehicul, asigurandu-va ca zona de sprijin
a vehiculului este bine centrata pe capul cricului. In caz contrar, exista pericolul ca vehiculul
sa fie deteriorat si/sau cricul sa se prabuseasca - Pericol de ranire!F

I
ndepartati suruburile şi păstraţi-le într-un
loc curat.
F
I
ndepartati roata.
F

D

epliati cricul 2 actionand rola, pana ce capul acestuia intra în contact cu locasul A sau B
utilizat; zona de sprijin A sau B a vehiculului trebuie sa se angajeze corect in partea centrala a
capului cricului.
F

Ridicaţi vehiculul utilizand cheia de demontare/montare roti 1
, până când se creează un spaţiu
suficient între roată şi sol, astfel încât să se poată monta cu uşurinţă roata de rezervă (fara pana).
8
in caz de pana

296
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

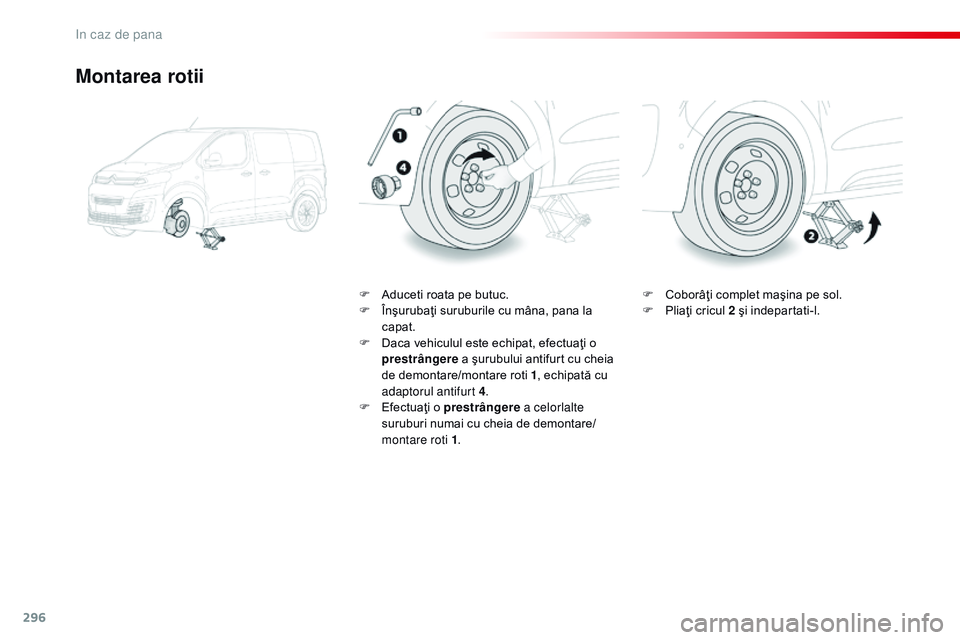

Montarea rotii
F Aduceti roata pe butuc.
F Î nşurubaţi suruburile cu mâna, pana la
capat.
F

D
aca vehiculul este echipat, efectuaţi o
prestrângere a şurubului antifurt cu cheia
de demontare/montare roti 1 , echipată cu
adaptorul antifurt 4 .
F

E
fectuaţi o prestrângere a celorlalte
suruburi numai cu cheia de demontare/
montare roti 1 . F
C oborâţi complet maşina pe sol.
F P liaţi cricul 2 şi indepartati-l.
in caz de pana

297
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

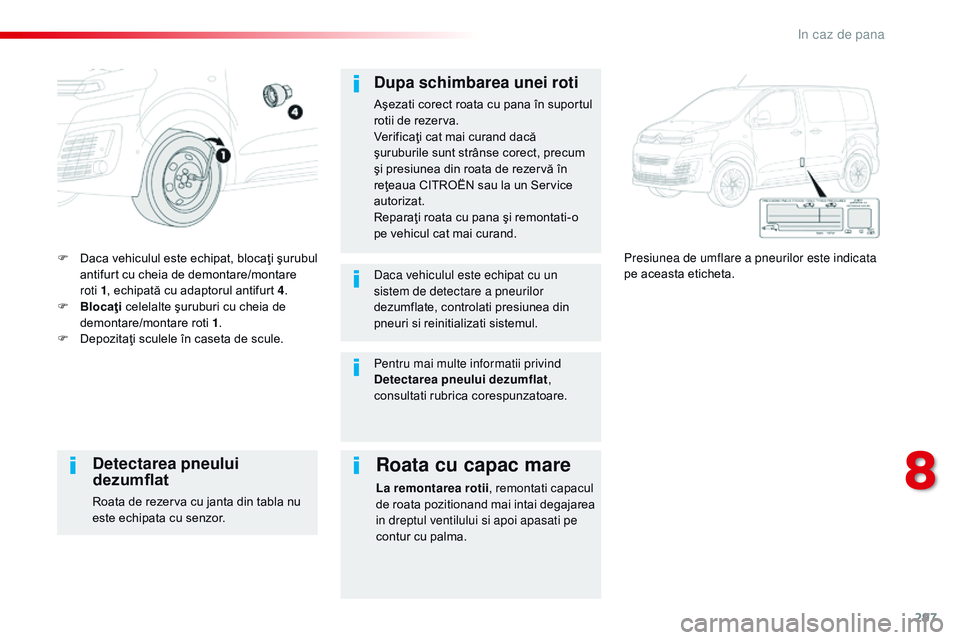

F Daca vehiculul este echipat, blocaţi şurubul antifurt cu cheia de demontare/montare
roti
1, echipată cu adaptorul antifurt 4 .
F

Bl
ocaţi celelalte şuruburi cu cheia de
demontare/montare roti 1 .
F

D
epozitaţi sculele în caseta de scule. Presiunea de umflare a pneurilor este indicata
pe aceasta eticheta.
Dupa schimbarea unei roti
Aşezati corect roata cu pana în suportul
rotii de rezerva.
Verificaţi cat mai curand dacă
şuruburile sunt strânse corect, precum
şi presiunea din roata de rezervă în
reţeaua CITROËN sau la un Service
autorizat.
Reparaţi roata cu pana şi remontati-o
pe vehicul cat mai curand.
Daca vehiculul este echipat cu un
sistem de detectare a pneurilor
dezumflate, controlati presiunea din
pneuri si reinitializati sistemul.
Detectarea pneului
dezumflat
Roata de rezerva cu janta din tabla nu
este echipata cu senzor.
Roata cu capac mare
La remontarea rotii
, remontati capacul
de roata pozitionand mai intai degajarea
in dreptul ventilului si apoi apasati pe
contur cu palma.
Pentru mai multe informatii privind
Detectarea pneului dezumflat
,
consultati rubrica corespunzatoare.
8
in caz de pana

298
Spacetourer-VP_ro_Chap08_En-cas-de-panne_ed01-2016

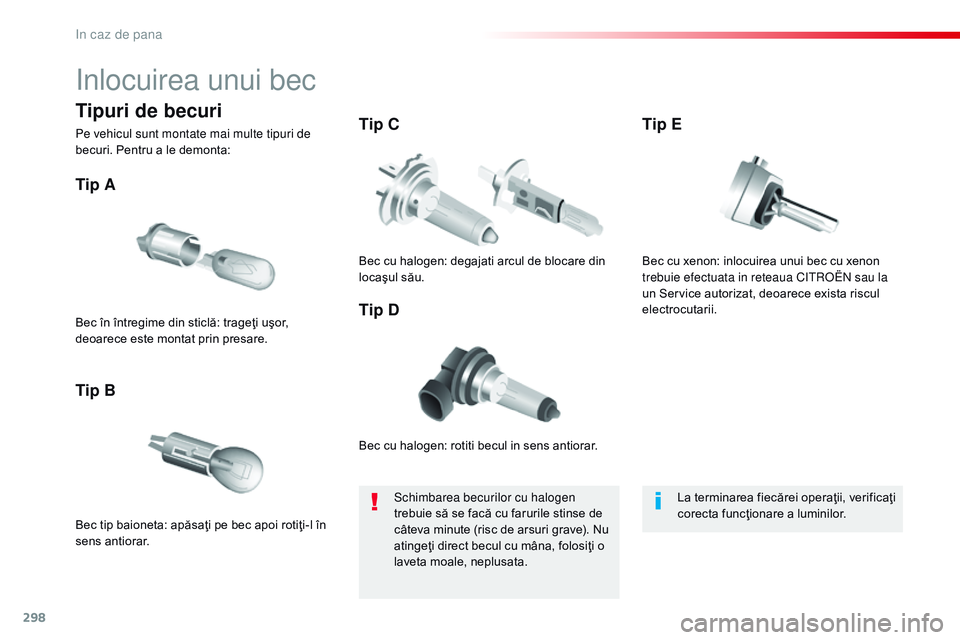

inlocuirea unui bec
Bec cu halogen: rotiti becul in sens antiorar.
Tip A
Bec tip baioneta: apăsaţi pe bec apoi rotiţi-l în
sens antiorar.
Tip BTip C
Tip D
Bec în întregime din sticlă: trageţi uşor,
deoarece este montat prin presare.
Bec cu halogen: degajati arcul de blocare din
locaşul său.
Schimbarea becurilor cu halogen
trebuie să se facă cu farurile stinse de
câteva minute (risc de arsuri grave). Nu
atingeţi direct becul cu mâna, folosiţi o
laveta moale, neplusata. La terminarea fiecărei operaţii, verificaţi
corecta funcţionare a luminilor.
Tipuri de becuri
Pe vehicul sunt montate mai multe tipuri de
becuri. Pentru a le demonta:
Bec cu xenon: inlocuirea unui bec cu xenon
trebuie efectuata in reteaua C
i

troën sau la
un Service autorizat, deoarece exista riscul
electrocutarii.Tip E
