CITROEN JUMPER SPACETOURER 2017 Manual do condutor (in Portuguese)

309
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016
Para a montagem, pressione a parte
transparente para a desencaixar.
F

D

esencaixe o revestimento de cada
extremidade, fazendo-a rodar de baixo
para cima.
F

P

uxe o revestimento para desencaixar
os grampos centrais e, em seguida,
desmonte-a.
F

P

assando pela abertura e através de uma
chave de parafusos, pressione a luz para o
exterior.
F

D

esligue o conector eléctrico.
F

R

etire a luz.
F

D

esaparafuse o porta-lâmpadas um
quarto de volta no sentido contrário ao dos
ponteiros do relógio.
F
S
ubstitua a lâmpada com defeito.
Para a montagem, efectue estar operações no
sentido inverso.
Para a montagem da luz e do revestimento,
pressione em cima para os encaixar.

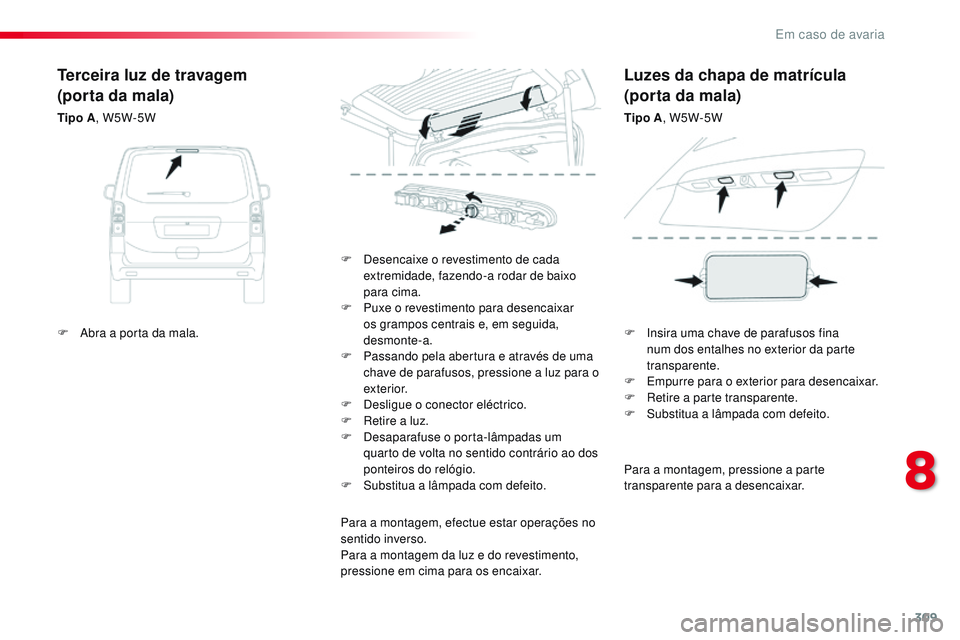

Terceira luz de travagem
(porta da mala)
Tipo A , W5W-5W
Luzes da chapa de matrícula
(porta da mala)
Tipo A, W5W-5W
F

A

bra a porta da mala. F

I
nsira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F

E
mpurre para o exterior para desencaixar.
F

R
etire a parte transparente.
F

S
ubstitua a lâmpada com defeito.
8
Em caso de avaria

310
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016

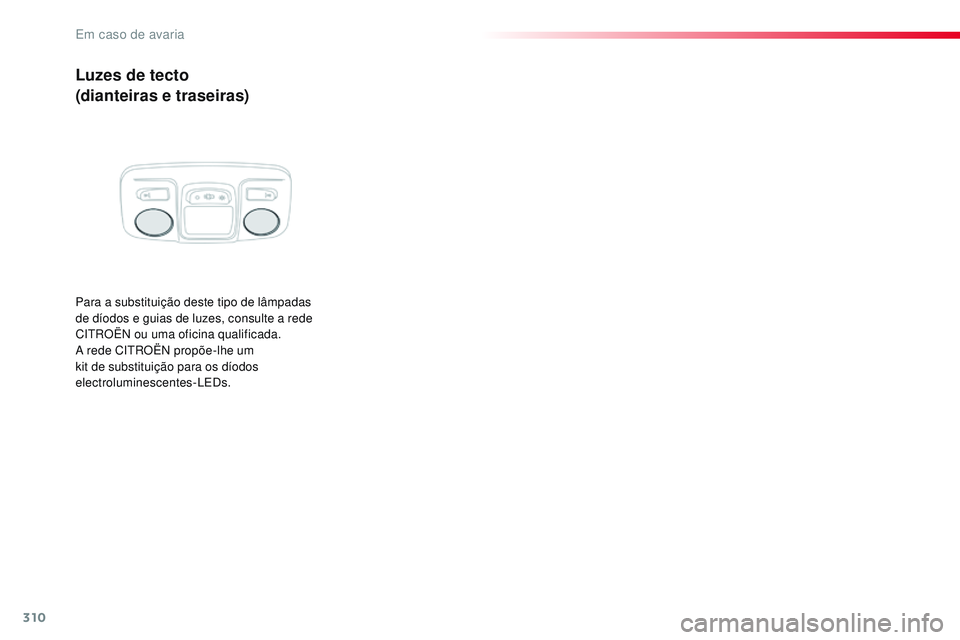

Luzes de tecto
(dianteiras e traseiras)
Para a substituição deste tipo de lâmpadas
de díodos e guias de luzes, consulte a rede
CITROËN ou uma oficina qualificada.
A rede CITROËN propõe-lhe um
kit de substituição para os díodos
electroluminescentes-LEDs.
Em caso de avaria

311
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016

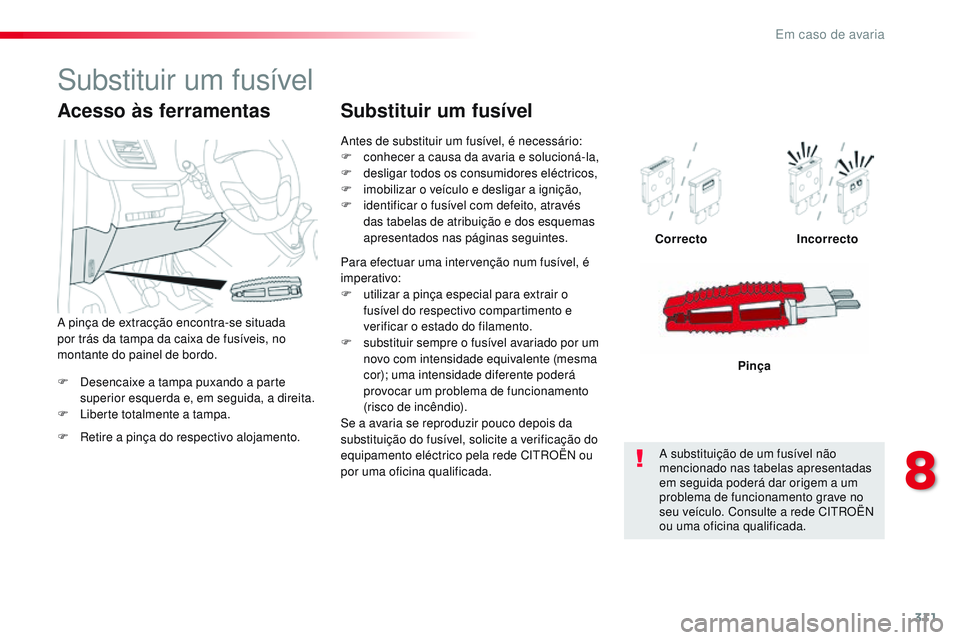

F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
F

L
iberte totalmente a tampa. Correcto
Incorrecto
Pinça
Acesso às ferramentas
F Retire a pinça do respectivo alojamento. A pinça de extracção encontra-se situada
por trás da tampa da caixa de fusíveis, no
montante do painel de bordo. Antes de substituir um fusível, é necessário:
F
c
onhecer a causa da avaria e solucioná-la,
F
d
esligar todos os consumidores eléctricos,
F
i
mobilizar o veículo e desligar a ignição,
F
i
dentificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Para efectuar uma intervenção num fusível, é
imperativo:
F

u
tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada. A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada.
Substituir um fusível
8
Em caso de avaria

312
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016
A CITROËN declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as prescrições, em particular
quando o consumo do conjunto de
aparelhos suplementares ligados
ultrapassar os 10

miliamperes.

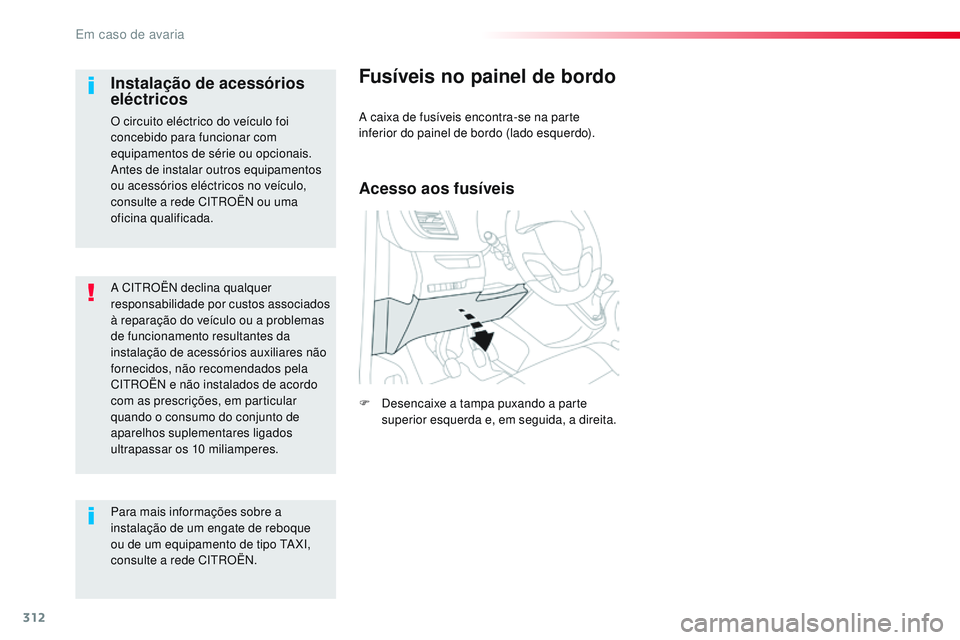

Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
Para mais informações sobre a
instalação de um engate de reboque
ou de um equipamento de tipo TA XI,
consulte a rede CITROËN.
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
Em caso de avaria

313
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016
FusívelN° Intensidade
(A) Funções
F1 10Direcção assistida eléctrica, contactor de embraiagem.
F4 15Avisador sonoro.
F5 20Bomba lava-vidros dianteira/traseira.
F6 20Bomba lava-vidros dianteira/traseira.
F7 10Tomada para acessórios 12 V traseira.
F8 20Limpa-vidros traseiro simples ou duplo.
F10/F11 30Fechaduras interiores, exteriores, dianteiras e traseiras.
F13 10
Comando de climatização dianteiro, comando do auto-rádio, alavanca de
velocidades, dispositivo de informações visuais centradas no horizonte visual.
F14 5Alarme, chamadas de urgência e de assistência.
F17 5Quadro de bordo.
F19 3Comandos no volante.
F21 3Sistema "Acesso e arranque mãos livres" ou anti-roubo.
F22 3Sensor de chuva e luminosidade, câmara de detecção
multifunções.
F23 5
Mostrador de não colocação ou remoção dos cintos de segurança.
F24 5Ecrã táctil, câmara de marcha-atrás e ajuda ao estacionamento.
F25 5Airbags.
F29 20Auto-rádio, ecrã táctil, leitor de CDs, navegação
F31 15Auto-rádio (+ bateria).
F32 15Tomada de acessórios 12 V dianteira.
F34 5Sistema de controlo de ângulos mortos, comandos eléctricos
dos retrovisorexs exteriores.
F35 5Gicleres aquecidos, comando de regulação da altura das luzes.
F36 5Recarga lanterna, luz de tecto traseira.

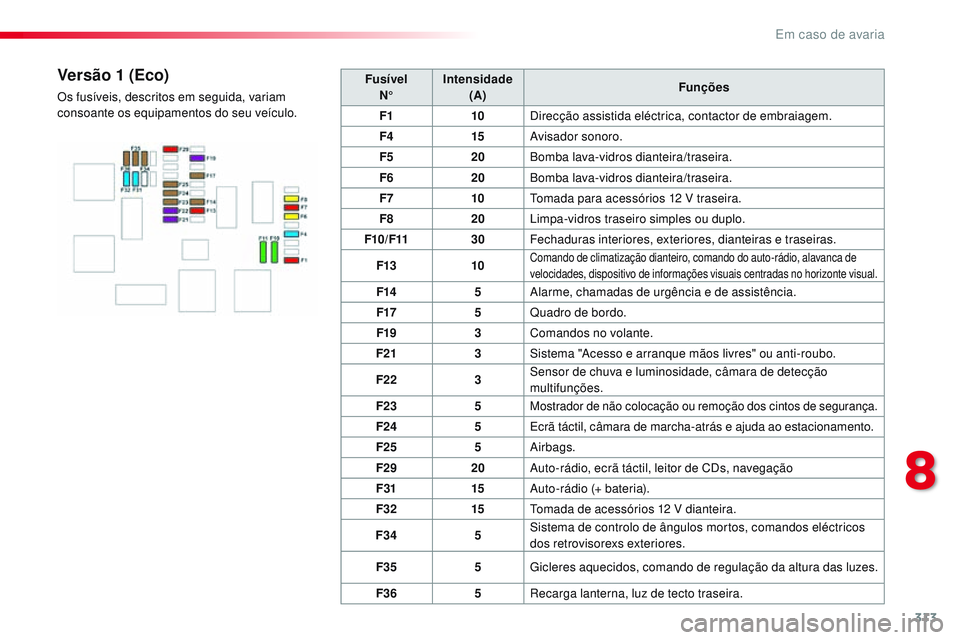

Versão 1 (Eco)
Os fusíveis, descritos em seguida, variam
consoante os equipamentos do seu veículo.
8
Em caso de avaria

314
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016
Fusível
N° Intensidade

(A) Funções
F1 3Sistema "Acesso e arranque mãos livres" ou anti-roubo.
F5 5
Ecrã táctil, câmara de marcha-atrás e ajuda ao estacionamento.
F710Comando de climatização traseira, amplificador Hi-Fi.
F8 20Limpa-vidros traseiro simples ou duplo.
F10/F11 30Fechaduras interiores, exteriores, dianteiras e traseiras.
F12 3Alarme.
F17 10Tomada para acessórios de 12 V traseira.
F18 5Chamadas de emergência e de assistência.
F21 3Recarga lanterna, luz de tecto traseira.
F22 3Iluminação do porta-luvas, luzes de tecto traseiras.
F23 5Sistema de controlo dos ângulos mortos, comandos eléctricos
dos retrovisores exteriores.
F24 5Comandos no volante.
F25 5Comando de regulação da altura das luzes.
F26 3
Visualização de não colocação ou remoção dos cintos de segurança.
F273Sensor de chuva e luminosidade, câmara de detecção
multifunções.
F28 10
Comando de climatização dianteira, comando de rádio, alavanca de
velocidades, dispositivo de informações visuais centradas no horizonte visual.
F30A ou B 15Auto-rádio (+ bateria).
F31 5Airbags.
F33 15Tomada de acessórios 12 V dianteira.
F35 5Quadro de bordo.
F36 20Auto-rádio, ecrã táctil, leitor de CDs, navegação.

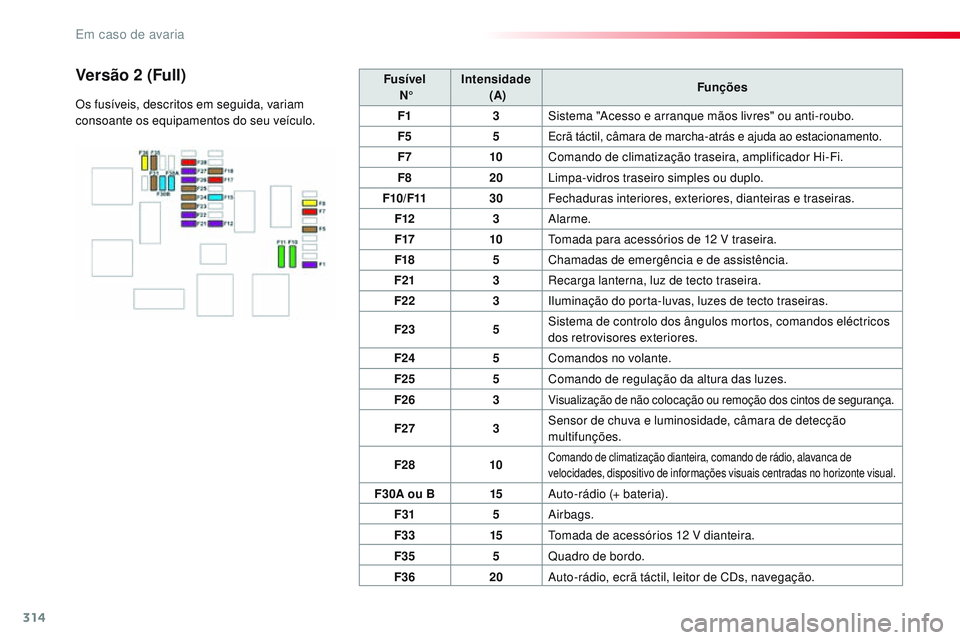

Versão 2 (Full)
Os fusíveis, descritos em seguida, variam
consoante os equipamentos do seu veículo.
Em caso de avaria

315
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016

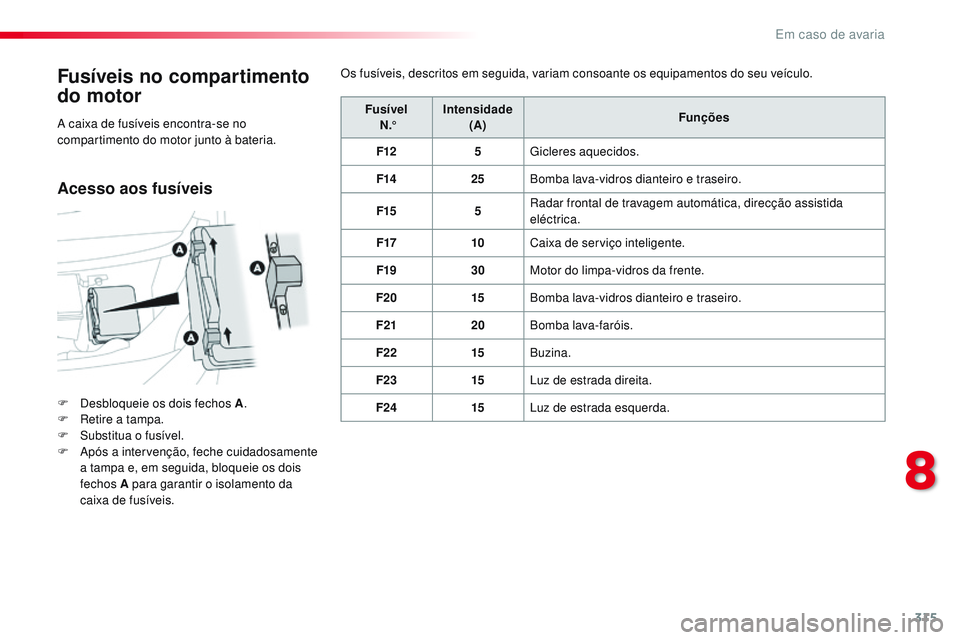

Fusíveis no compartimento
do motor
F Desbloqueie os dois fechos A.
F R etire a tampa.
F

S
ubstitua o fusível.
F

A
pós a intervenção, feche cuidadosamente
a tampa e, em seguida, bloqueie os dois
fechos A para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F12 5Gicleres aquecidos.
F14 25Bomba lava-vidros dianteiro e traseiro.
F15 5Radar frontal de travagem automática, direcção assistida
eléctrica.
F17 10Caixa de serviço inteligente.
F19 30Motor do limpa-vidros da frente.
F20 15Bomba lava-vidros dianteiro e traseiro.
F21 20Bomba lava-faróis.
F22 15Buzina.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Os fusíveis, descritos em seguida, variam consoante os equipamentos do seu veículo.
Acesso aos fusíveis
8
Em caso de avaria

316
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016

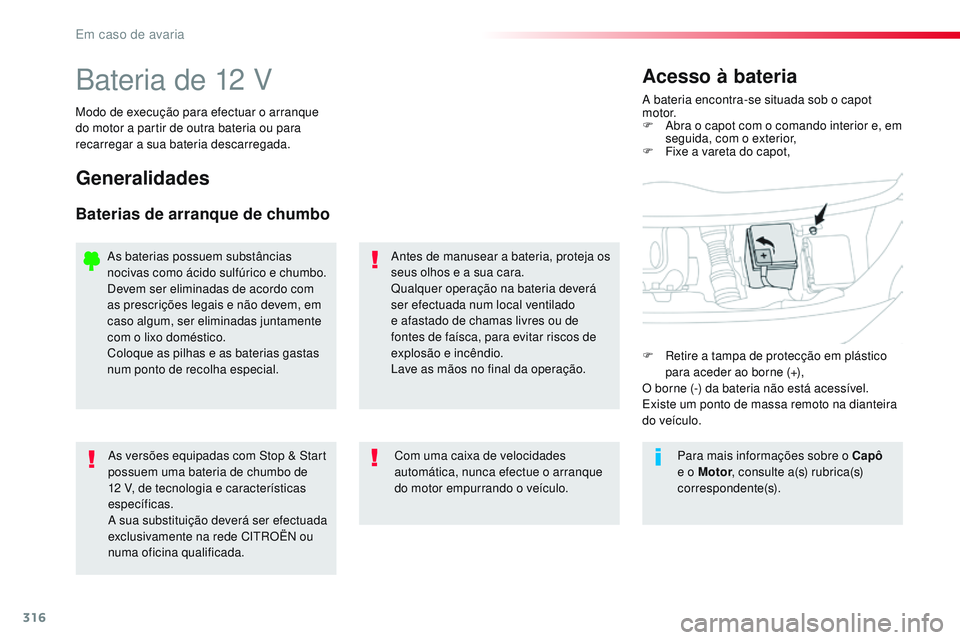

Bateria de 12 VA bateria encontra-se situada sob o capot
motor.
F
A
bra o capot com o comando interior e, em
seguida, com o exterior,
F

F
ixe a vareta do capot,
Acesso à bateria
Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.
Generalidades
Baterias de arranque de chumbo
Antes de manusear a bateria, proteja os
seus olhos e a sua cara.
Qualquer operação na bateria deverá
ser efectuada num local ventilado
e afastado de chamas livres ou de
fontes de faísca, para evitar riscos de
explosão e incêndio.
Lave as mãos no final da operação.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de
12

V, de tecnologia e características
específicas.
A sua substituição deverá ser efectuada
exclusivamente na rede CITROËN ou
numa oficina qualificada. Com uma caixa de velocidades
automática, nunca efectue o arranque
do motor empurrando o veículo.
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas e as baterias gastas
num ponto de recolha especial.
Para mais informações sobre o Capô
e o Motor , consulte a(s) rubrica(s)
correspondente(s).
F

R
etire a tampa de protecção em plástico
para aceder ao borne (+),
O borne (-) da bateria não está acessível.
Existe um ponto de massa remoto na dianteira
do veículo.
Em caso de avaria

317
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016

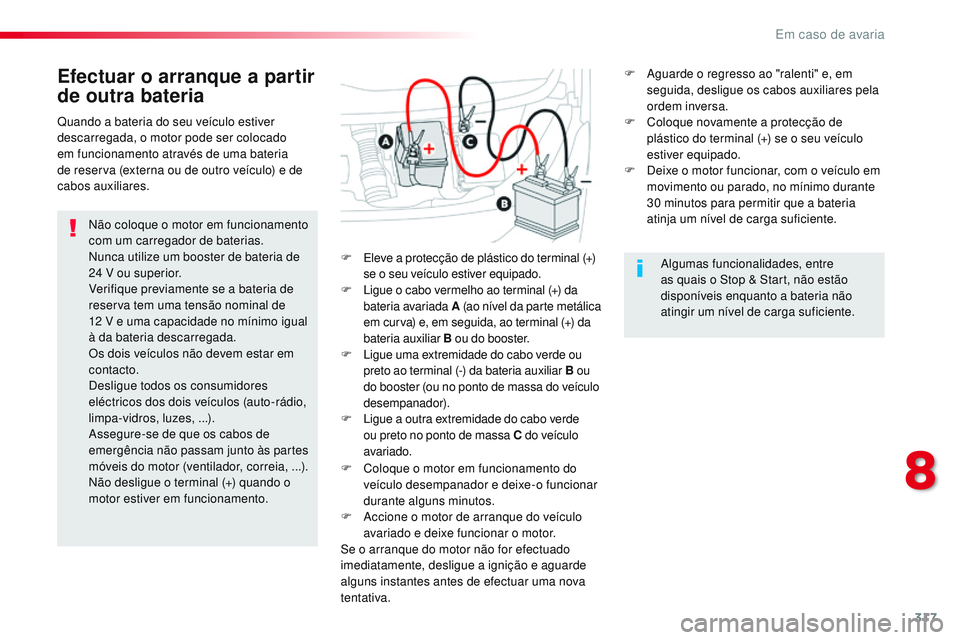

Efectuar o arranque a partir
de outra bateria
Não coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de
24 V ou superior.
Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12
V e uma capacidade no mínimo igual
à da bateria descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores
eléctricos dos dois veículos (auto-rádio,
limpa-vidros, luzes, ...).
Assegure-se de que os cabos de
emergência não passam junto às partes
móveis do motor (ventilador, correia, ...).
Não desligue o terminal (+) quando o
motor estiver em funcionamento. F
E

leve a protecção de plástico do terminal (+)
se o seu veículo estiver equipado.
F
L

igue o cabo vermelho ao terminal (+) da
bateria avariada A (ao nível da parte metálica
em curva) e, em seguida, ao terminal (+) da
bateria auxiliar B ou do booster.
F
L

igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B ou
do booster (ou no ponto de massa do veículo
desempanador).
F
L

igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F

A
ccione o motor de arranque do veículo
avariado e deixe funcionar o motor.
Se o arranque do motor não for efectuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de efectuar uma nova
tentativa.
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reserva (externa ou de outro veículo) e de
cabos auxiliares.
Algumas funcionalidades, entre
as quais o Stop & Start, não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.
F

A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F
C
oloque novamente a protecção de
plástico do terminal (+) se o seu veículo
estiver equipado.
F
D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria
atinja um nível de carga suficiente.
8
Em caso de avaria

318
Spacetourer-VP_pt_Chap08_En-cas-de-panne_ed01-2016
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Em alguns casos, pode ser necessário
carregar a bateria:
-
s
e efectuar, essencialmente, trajectos
curtos,
-

a
o prever uma imobilização prolongada
durante várias semanas.
Consulte a rede CITROËN ou uma oficina
qualificada.

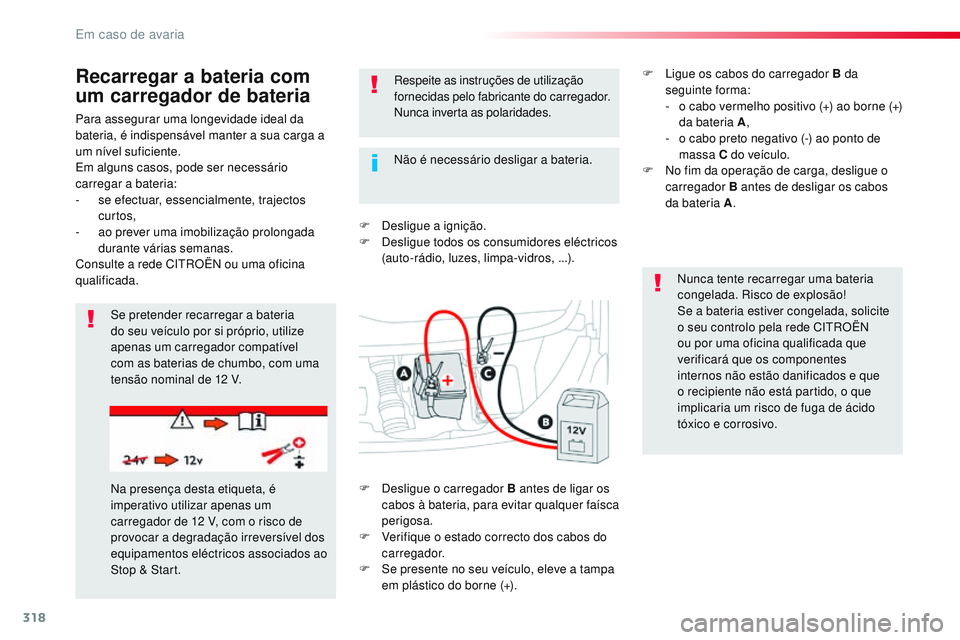

Recarregar a bateria com
um carregador de bateria
F Desligue a ignição.
F D esligue todos os consumidores eléctricos
(auto-rádio, luzes, limpa-vidros, ...).
Se pretender recarregar a bateria
do seu veículo por si próprio, utilize
apenas um carregador compatível
com as baterias de chumbo, com uma
tensão nominal de 12

V. Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Nunca tente recarregar uma bateria
congelada. Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo pela rede CITROËN
ou por uma oficina qualificada que
verificará que os componentes
internos não estão danificados e que
o recipiente não está partido, o que
implicaria um risco de fuga de ácido
tóxico e corrosivo.
Na presença desta etiqueta, é
imperativo utilizar apenas um
carregador de 12

V, com o risco de
provocar a degradação irreversível dos
equipamentos eléctricos associados ao
Stop & Start. Não é necessário desligar a bateria.
F
D
esligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique o estado correcto dos cabos do
carregador.
F

S
e presente no seu veículo, eleve a tampa
em plástico do borne (+). F

L
igue os cabos do carregador B da
seguinte forma:
-
o c
abo vermelho positivo (+) ao borne (+)
da bateria A ,
-
o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F
N
o fim da operação de carga, desligue o
carregador B antes de desligar os cabos
da bateria A .
Em caso de avaria
