29
Spacetourer-vP_sl_Chap01_instruments-de-bord_ed01-2016

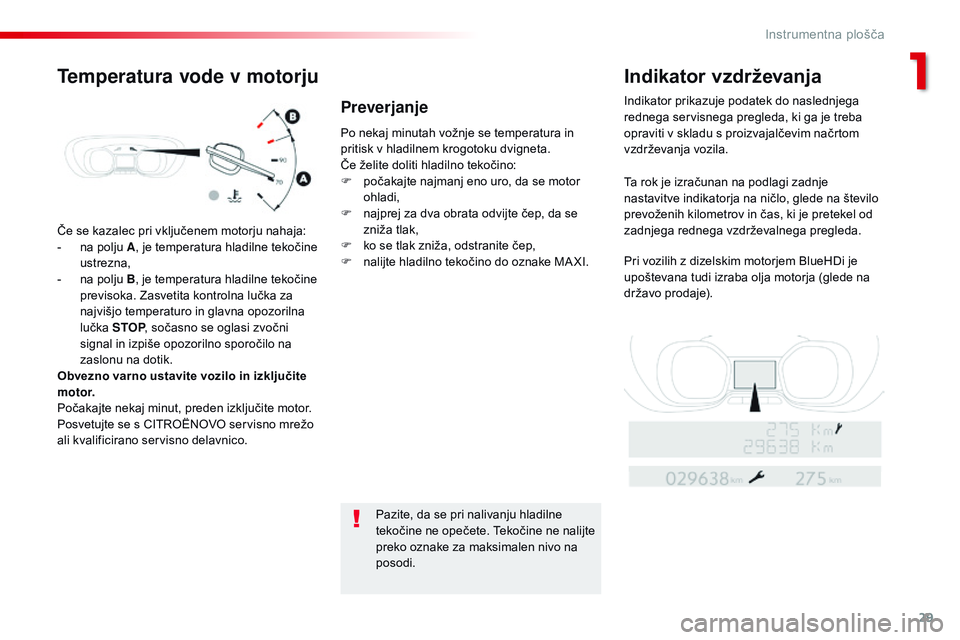

Če se kazalec pri vključenem motorju nahaja:
-
n a polju A , je temperatura hladilne tekočine
ustrezna,
-

n
a polju B , je temperatura hladilne tekočine
previsoka. Zasvetita kontrolna lučka za
najvišjo temperaturo in glavna opozorilna
lučka STOP, sočasno se oglasi zvočni
signal in izpiše opozorilno sporočilo na
zaslonu na dotik.
Obvezno varno ustavite vozilo in izključite
m o t o r.
Počakajte nekaj minut, preden izključite motor.
Posvetujte se s CITROËNO
vO s

ervisno mrežo
ali kvalificirano servisno delavnico. Po nekaj minutah vožnje se temperatura in
pritisk v hladilnem krogotoku dvigneta.
Če želite doliti hladilno tekočino:
F

p
očakajte najmanj eno uro, da se motor
ohladi,
F
n
ajprej za dva obrata odvijte čep, da se
zniža tlak,
F k o se tlak zniža, odstranite čep,
F

n
alijte hladilno tekočino do oznake MA XI.
Pazite, da se pri nalivanju hladilne
tekočine ne opečete. Tekočine ne nalijte
preko oznake za maksimalen nivo na
posodi.
Temperatura vode v motorju Indikator vzdrževanja
Indikator prikazuje podatek do naslednjega
rednega servisnega pregleda, ki ga je treba
opraviti v skladu s proizvajalčevim načrtom
vzdrževanja vozila.
Ta rok je izračunan na podlagi zadnje
nastavitve indikatorja na ničlo, glede na število
prevoženih kilometrov in čas, ki je pretekel od
zadnjega rednega vzdrževalnega pregleda.
Pri vozilih z dizelskim motorjem BlueHDi je
upoštevana tudi izraba olja motorja (glede na
državo prodaje).Preverjanje
1
Instrumentna plošča

30

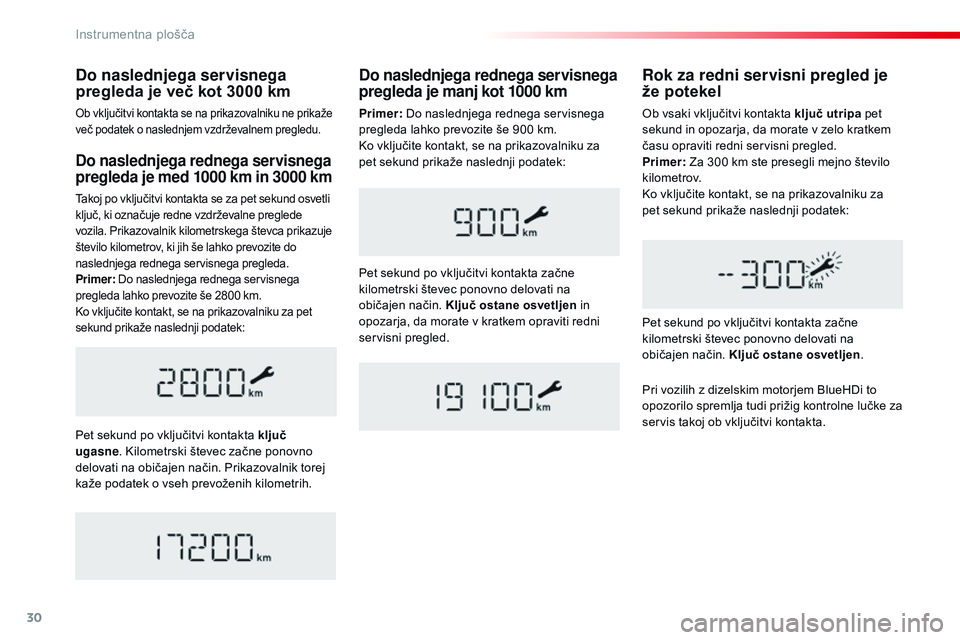

Do naslednjega rednega servisnega
pregleda je med 1000 km in 3000 km
Takoj po vključitvi kontakta se za pet sekund osvetli
ključ, ki označuje redne vzdrževalne preglede
vozila. Prikazovalnik kilometrskega števca prikazuje
število kilometrov, ki jih še lahko prevozite do
naslednjega rednega servisnega pregleda.
Primer: Do naslednjega rednega servisnega
pregleda lahko prevozite še 2800 km.
Ko vključite kontakt, se na prikazovalniku za pet
sekund prikaže naslednji podatek:
Pet sekund po vključitvi kontakta ključ
ugasne . Kilometrski števec začne ponovno
delovati na običajen način. Prikazovalnik torej
kaže podatek o vseh prevoženih kilometrih.
Rok za redni servisni pregled je
že potekel
Pet sekund po vključitvi kontakta začne
kilometrski števec ponovno delovati na
običajen način. Ključ ostane osvetljen .
Ob vsaki vključitvi kontakta ključ utripa pet
sekund in opozarja, da morate v zelo kratkem
času opraviti redni servisni pregled.
Primer:
Za 300 km ste presegli mejno število
kilometrov.
Ko vključite kontakt, se na prikazovalniku za
pet sekund prikaže naslednji podatek:
Do naslednjega rednega servisnega
pregleda je manj kot 1000 km
Pet sekund po vključitvi kontakta začne
kilometrski števec ponovno delovati na
običajen način. Ključ ostane osvetljen in
opozarja, da morate v kratkem opraviti redni
servisni pregled.
Pri vozilih z dizelskim motorjem BlueHDi to
opozorilo spremlja tudi prižig kontrolne lučke za
servis takoj ob vključitvi kontakta.
Do naslednjega servisnega
pregleda je več kot 3000 km
Ob vključitvi kontakta se na prikazovalniku ne prikaže
več podatek o naslednjem vzdrževalnem pregledu.Primer: Do naslednjega rednega servisnega
pregleda lahko prevozite še 900 km.
Ko vključite kontakt, se na prikazovalniku za
pet sekund prikaže naslednji podatek:
Instrumentna plošča

31
Spacetourer-vP_sl_Chap01_instruments-de-bord_ed01-2016
Število kilometrov, ki jih še lahko
prevozite, je lahko ponderirano tudi s
faktorjem časa, glede na vozne navade
voznika.
Ključ se lahko osvetli tudi v primeru, če
presežete rok, ki je potekel od zadnjega
servisnega pregleda in je naveden v
proizvajalčevem načrtu vzdrževanja.
Pri dizelskih različicah BlueHDi se ključ
lahko prižge tudi predhodno, glede
na poslabšano kakovost olja motorja
(odvisno od države prodaje).
Zmanjšana kakovost olja motorja je

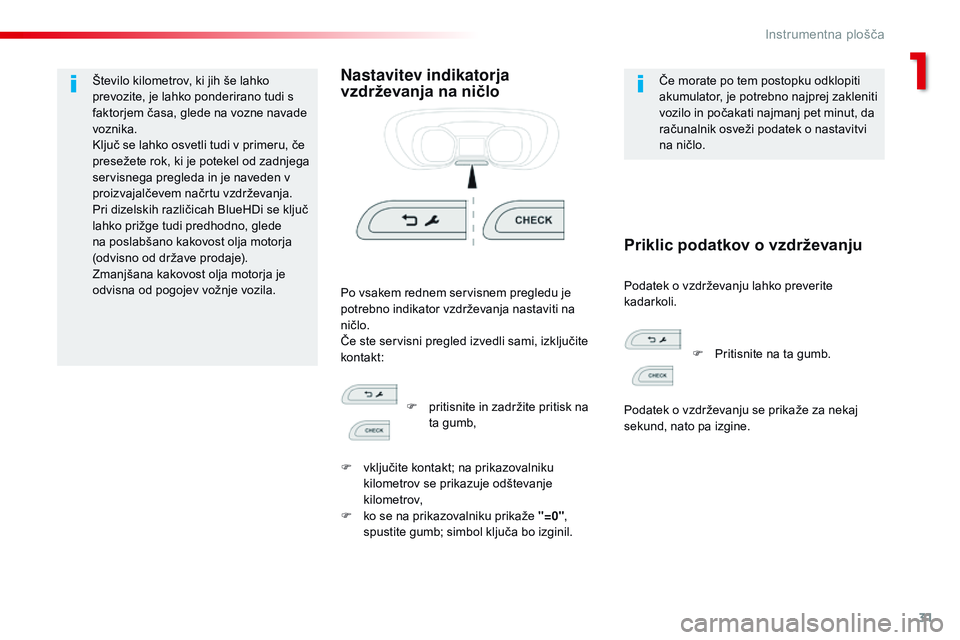

odvisna od pogojev vožnje vozila.Nastavitev indikatorja
vzdrževanja na ničloČe morate po tem postopku odklopiti
akumulator, je potrebno najprej zakleniti
vozilo in počakati najmanj pet minut, da
računalnik osveži podatek o nastavitvi
na ničlo.
Podatek o vzdrževanju lahko preverite
kadarkoli.
Po vsakem rednem servisnem pregledu je
potrebno indikator vzdrževanja nastaviti na
ničlo.
Če ste servisni pregled izvedli sami, izključite
kontakt:
Priklic podatkov o vzdrževanju
F pritisnite in zadržite pritisk na
ta gumb,
F

v

ključite kontakt; na prikazovalniku
kilometrov se prikazuje odštevanje
kilometrov,
F

k

o se na prikazovalniku prikaže "=0" ,
spustite gumb; simbol ključa bo izginil. F

P
ritisnite na ta gumb.
Podatek o vzdrževanju se prikaže za nekaj
sekund, nato pa izgine.
1
Instrumentna plošča

32

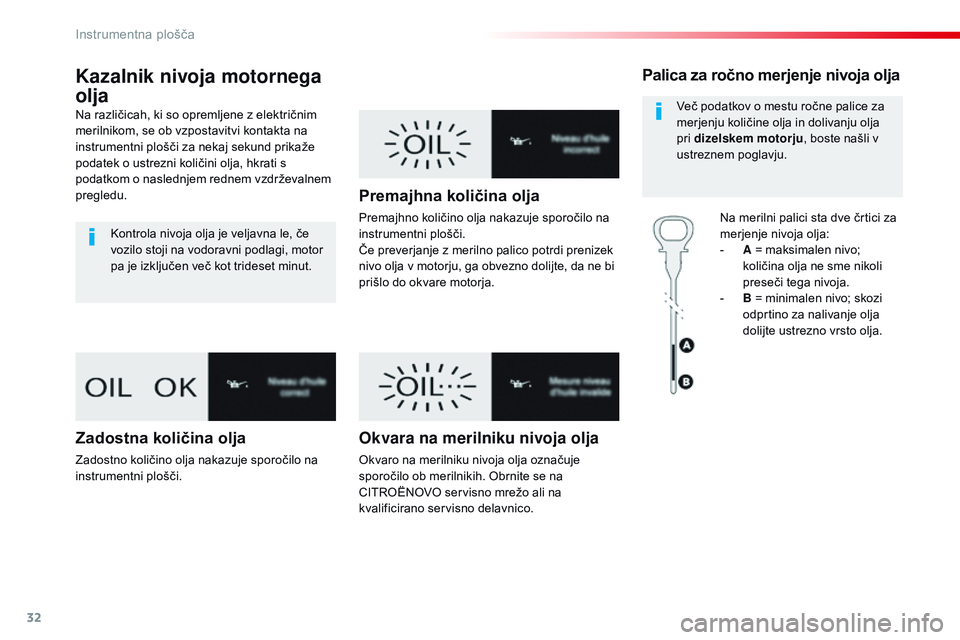

Kazalnik nivoja motornega
olja
Na različicah, ki so opremljene z električnim
merilnikom, se ob vzpostavitvi kontakta na
instrumentni plošči za nekaj sekund prikaže
podatek o ustrezni količini olja, hkrati s
podatkom o naslednjem rednem vzdrževalnem
pregledu.Kontrola nivoja olja je veljavna le, če
vozilo stoji na vodoravni podlagi, motor
pa je izključen več kot trideset minut.
Zadostna količina olja
Zadostno količino olja nakazuje sporočilo na
instrumentni plošči.
Premajhna količina olja
Premajhno količino olja nakazuje sporočilo na
instrumentni plošči.
Če preverjanje z merilno palico potrdi prenizek
nivo olja v motorju, ga obvezno dolijte, da ne bi
prišlo do okvare motorja.
Okvara na merilniku nivoja olja
Okvaro na merilniku nivoja olja označuje
sporočilo ob merilnikih. Obrnite se na
CITROËNO
vO s
ervisno mrežo ali na
kvalificirano servisno delavnico.
Palica za ročno merjenje nivoja olja
Na merilni palici sta dve črtici za
merjenje nivoja olja:
-

A
= maksimalen nivo;
količina olja ne sme nikoli
preseči tega nivoja.
-

B
= minimalen nivo; skozi
odprtino za nalivanje olja
dolijte ustrezno vrsto olja.
ve

č podatkov o mestu ročne palice za
merjenju količine olja in dolivanju olja
pri dizelskem motorju , boste našli v
ustreznem poglavju.
Instrumentna plošča

33
Spacetourer-vP_sl_Chap01_instruments-de-bord_ed01-2016

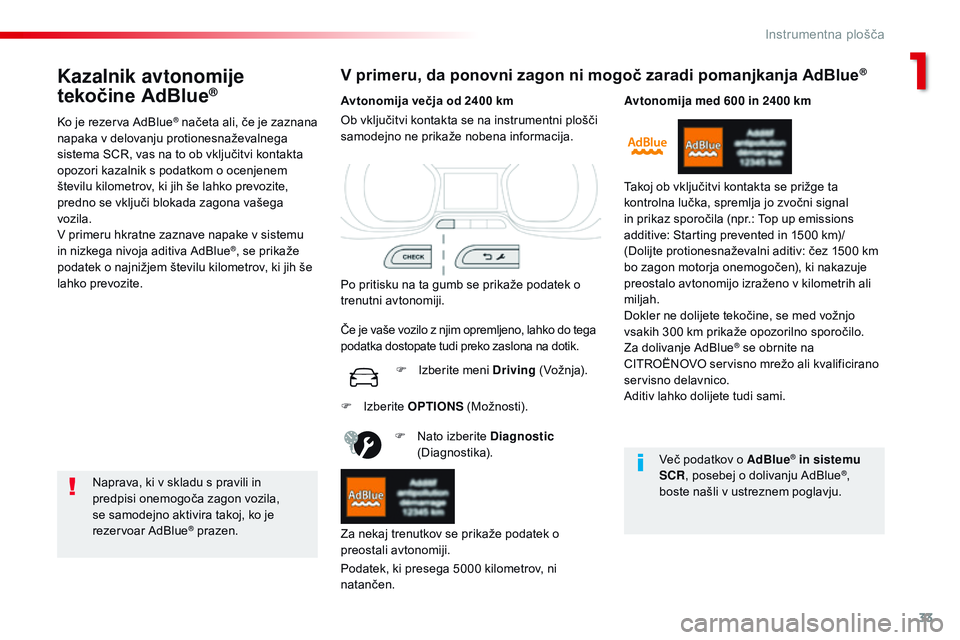

Kazalnik avtonomije
tekočine AdBlue®
Ko je rezer va AdBlue® načeta ali, če je zaznana
napaka v delovanju protionesnaževalnega
sistema SCR, vas na to ob vključitvi kontakta
opozori kazalnik s podatkom o ocenjenem
številu kilometrov, ki jih še lahko prevozite,
predno se vključi blokada zagona vašega
vozila.
v

primeru hkratne zaznave napake v sistemu
in nizkega nivoja aditiva AdBlue
®, se prikaže
podatek o najnižjem številu kilometrov, ki jih še
lahko prevozite.
V primeru, da ponovni zagon ni mogoč zaradi pomanjkanja AdBlue®
Naprava, ki v skladu s pravili in
predpisi onemogoča zagon vozila,
se samodejno aktivira takoj, ko je
rezervoar AdBlue
® prazen. Avtonomija večja od 2400 km
Po pritisku na ta gumb se prikaže podatek o
trenutni avtonomiji.
F
N
ato izberite Diagnostic

(Diagnostika).
Podatek, ki presega 5000 kilometrov, ni
natančen. Ob vključitvi kontakta se na instrumentni plošči
samodejno ne prikaže nobena informacija.
Za nekaj trenutkov se prikaže podatek o
preostali avtonomiji. Če je vaše vozilo z njim opremljeno, lahko do tega
podatka dostopate tudi preko zaslona na dotik. F
I
zberite meni Driving
(
vo
ž nja).Avtonomija med 600 in 2400 km
Takoj ob vključitvi kontakta se prižge ta
kontrolna lučka, spremlja jo zvočni signal
in prikaz sporočila (npr.: Top up emissions
additive: Starting prevented in 1500 km)/
(Dolijte protionesnaževalni aditiv: čez 1500 km
bo zagon motorja onemogočen), ki nakazuje
preostalo avtonomijo izraženo v kilometrih ali
miljah.
Dokler ne dolijete tekočine, se med vožnjo
vsakih 300 km prikaže opozorilno sporočilo.
Za dolivanje AdBlue
® se obrnite na
CITROËNOvO s
ervisno mrežo ali kvalificirano
servisno delavnico.
Aditiv lahko dolijete tudi sami.
F

Iz

berite OPTIONS (Možnosti).
ve

č podatkov o AdBlue
® in sistemu
SCR , posebej o dolivanju AdBlue®,
boste našli v ustreznem poglavju.
1
Instrumentna plošča

34

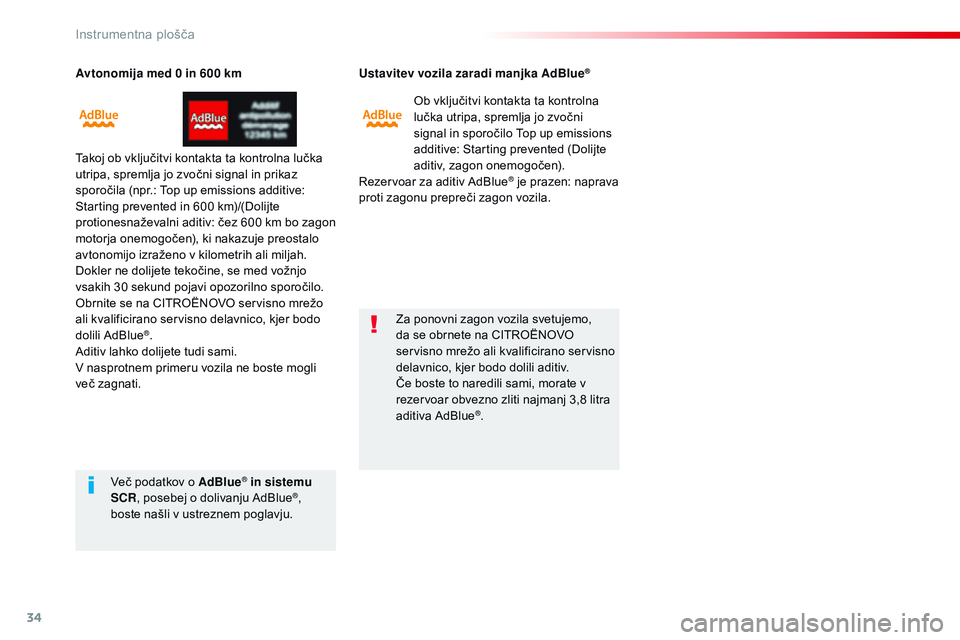

Avtonomija med 0 in 600 km
Takoj ob vključitvi kontakta ta kontrolna lučka
utripa, spremlja jo zvočni signal in prikaz
sporočila (npr.: Top up emissions additive:
Starting prevented in 600 km)/(Dolijte
protionesnaževalni aditiv: čez 600 km bo zagon
motorja onemogočen), ki nakazuje preostalo
avtonomijo izraženo v kilometrih ali miljah.
Dokler ne dolijete tekočine, se med vožnjo
vsakih 30 sekund pojavi opozorilno sporočilo.
Obrnite se na CITROËNO
vO s
ervisno mrežo
ali kvalificirano servisno delavnico, kjer bodo
dolili AdBlue
®.
Aditiv lahko dolijete tudi sami.
v

nasprotnem primeru vozila ne boste mogli
več zagnati. Ustavitev vozila zaradi manjka AdBlue
®
Ob vključitvi kontakta ta kontrolna
lučka utripa, spremlja jo zvočni
signal in sporočilo Top up emissions
additive: Starting prevented (Dolijte
aditiv, zagon onemogočen).
Rezervoar za aditiv AdBlue
® je prazen: naprava
proti zagonu prepreči zagon vozila.
Za ponovni zagon vozila svetujemo,
da se obrnete na CITROËNO
vO
s

ervisno mrežo ali kvalificirano servisno
delavnico, kjer bodo dolili aditiv.
Če boste to naredili sami, morate v
rezervoar obvezno zliti najmanj 3,8 litra
aditiva AdBlue
®.
ve

č podatkov o AdBlue
® in sistemu
SCR , posebej o dolivanju AdBlue®,
boste našli v ustreznem poglavju.
Instrumentna plošča

35
Spacetourer-vP_sl_Chap01_instruments-de-bord_ed01-2016
Zagon vozila onemogočen
Ob vsaki vzpostavitvi kontakta, se prižgejo
te kontrolne lučke, spremlja jih zvočni
signal in prikaz sporočila Emissions fault:
Starting prevented (Napaka v sistemu
protionesnaževanja: zagon motorja
onemogočen).
Presegli ste omejitev dovoljenega števila
kilometrov vožnje: naprava za preprečitev
zagona onemogoča zagon motorja.
Za ponovni zagon motorja se morate obvezno
obrniti na CITROËN
OvO s

ervisno mrežo ali
kvalificirano servisno delavnico.

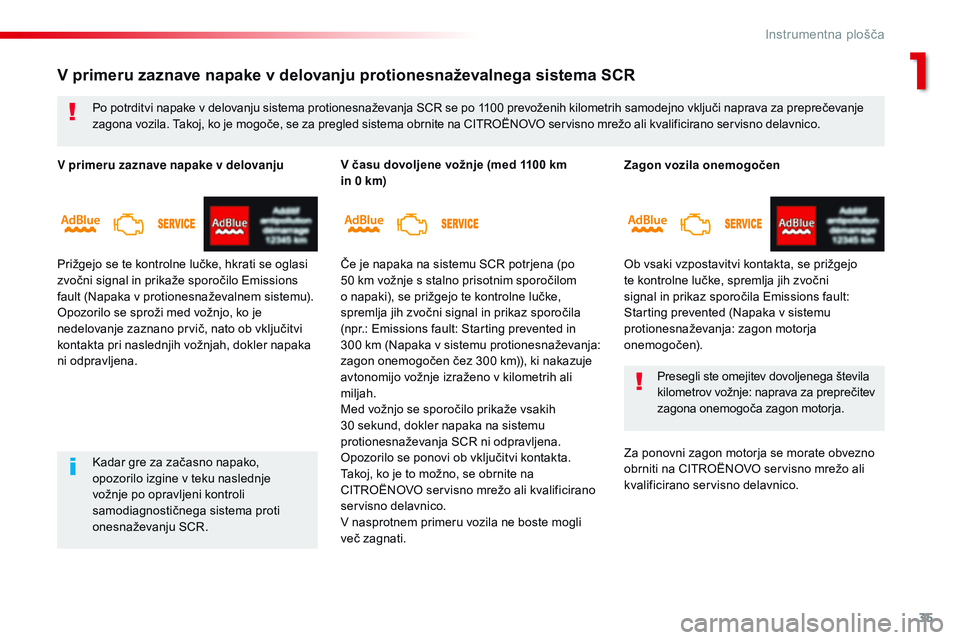

V primeru zaznave napake v delovanju protionesnaževalnega sistema SCR
Po potrditvi napake v delovanju sistema protionesnaževanja SCR se po 1100 prevoženih kilometrih samodejno vključi naprava za preprečevanje
zagona vozila. Takoj, ko je mogoče, se za pregled sistema obrnite na CITROËNOvO s ervisno mrežo ali kvalificirano servisno delavnico.
Kadar gre za začasno napako,
opozorilo izgine v teku naslednje
vožnje po opravljeni kontroli
samodiagnostičnega sistema proti
onesnaževanju SCR.
V primeru zaznave napake v delovanju
Prižgejo se te kontrolne lučke, hkrati se oglasi
zvočni signal in prikaže sporočilo Emissions
fault (Napaka v protionesnaževalnem sistemu).
Opozorilo se sproži med vožnjo, ko je
nedelovanje zaznano prvič, nato ob vključitvi
kontakta pri naslednjih vožnjah, dokler napaka
ni odpravljena.
V času dovoljene vožnje (med 1100 km
in 0 km)
Če je napaka na sistemu SCR potrjena (po
50 km vožnje s stalno prisotnim sporočilom
o napaki), se prižgejo te kontrolne lučke,
spremlja jih zvočni signal in prikaz sporočila
(npr.: Emissions fault: Starting prevented in
300
km (Napaka v sistemu protionesnaževanja:
zagon onemogočen čez 300 km)), ki nakazuje
avtonomijo vožnje izraženo v kilometrih ali
miljah.
Med vožnjo se sporočilo prikaže vsakih
30 sekund, dokler napaka na sistemu
protionesnaževanja SCR ni odpravljena.
Opozorilo se ponovi ob vključitvi kontakta.
Takoj, ko je to možno, se obrnite na
CITROËN
OvO s

ervisno mrežo ali kvalificirano
servisno delavnico.
v

nasprotnem primeru vozila ne boste mogli
več zagnati.
1
Instrumentna plošča

36

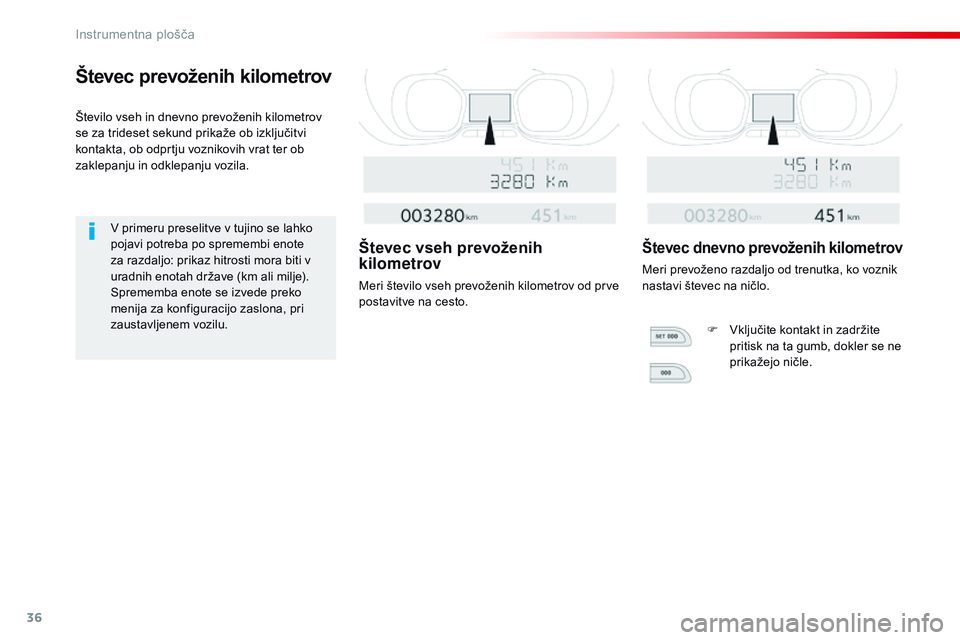

Števec prevoženih kilometrov
Število vseh in dnevno prevoženih kilometrov
se za trideset sekund prikaže ob izključitvi
kontakta, ob odprtju voznikovih vrat ter ob
zaklepanju in odklepanju vozila.
v
primeru preselitve v tujino se lahko
pojavi potreba po spremembi enote
za razdaljo: prikaz hitrosti mora biti v
uradnih enotah države (km ali milje).
Sprememba enote se izvede preko
menija za konfiguracijo zaslona, pri
zaustavljenem vozilu.
Števec vseh prevoženih
kilometrov
Meri število vseh prevoženih kilometrov od prve
postavitve na cesto.
Števec dnevno prevoženih kilometrov
Meri prevoženo razdaljo od trenutka, ko voznik
nastavi števec na ničlo.
F
v
k
ljučite kontakt in zadržite
pritisk na ta gumb, dokler se ne
prikažejo ničle.
Instrumentna plošča

37
Spacetourer-vP_sl_Chap01_instruments-de-bord_ed01-2016
Reostat za osvetlitevZ reostatom za osvetlitev lahko ročno prilagajate jakost osvetlitve voznikovega mesta glede na
zunanjo svetlobo.
F

O
b prižganih lučeh pritisnite na ta gumb,
če želite povečati jakost osvetlitve.
F

O
b prižganih lučeh pritisnite na ta gumb,
če želite zmanjšati jakost osvetlitve.
Takoj ko dosežete ustrezno osvetlitev, izpustite
gumb.
Na instrumentni plošči Preko zaslona na dotik
F Pritisnite na gumb za nastavitve .
F

Iz

berite OPTIONS (Možnosti).
F

Iz
berite Screen configuration
(Nastavljanje zaslona). Zaslon lahko tudi izključite:
F
I
zberite zavihek Brightness
(Osvetljenost). F

P
ritisnite na gumb za nastavitve
.
F Iz berite
Ugasni zaslon .
F
Z
a potrditev in izhod pritisnite na
Confirm .
F

S p
remikanjem kurzorja nastavite
osvetljenost. Zaslon popolnoma ugasne.
Ponovno pritisnite na zaslon (kjerkoli) in ga
aktivirajte.
1
Instrumentna plošča

38

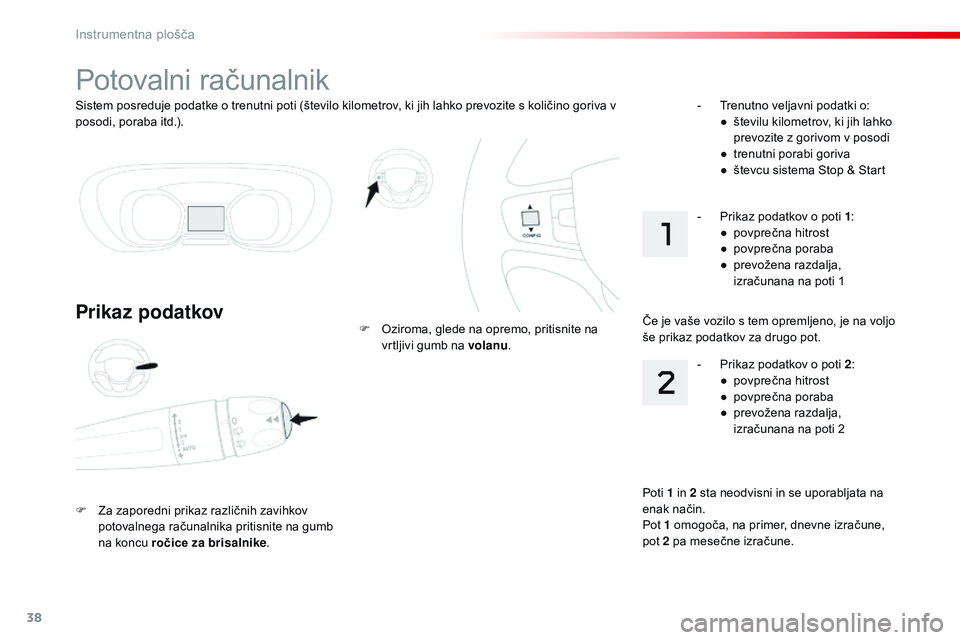

Sistem posreduje podatke o trenutni poti (število kilometrov, ki jih lahko prevozite s količino goriva v
posodi, poraba itd.).
Potovalni računalnik
Prikaz podatkov
F Za zaporedni prikaz različnih zavihkov potovalnega računalnika pritisnite na gumb
na koncu ročice za brisalnike. F

O
ziroma, glede na opremo, pritisnite na
vrtljivi gumb na volanu . -
T
renutno veljavni podatki o:
●
š
tevilu kilometrov, ki jih lahko
prevozite z gorivom v posodi
●
t
renutni porabi goriva
●
š
tevcu sistema Stop & Start
Poti 1 in 2 sta neodvisni in se uporabljata na
enak način.
Pot 1 omogoča, na primer, dnevne izračune,
pot 2 pa mesečne izračune. -

P
rikaz podatkov o poti 2
:
●
p
ovprečna hitrost
●
p
ovprečna poraba
●
p
revožena razdalja,
i

zračunana na poti 2
-
P
rikaz podatkov o poti 1
:
●
p
ovprečna hitrost
●
p
ovprečna poraba
●
p
revožena razdalja,
i

zračunana na poti 1
Če je vaše vozilo s tem opremljeno, je na voljo
še prikaz podatkov za drugo pot.
Instrumentna plošča
