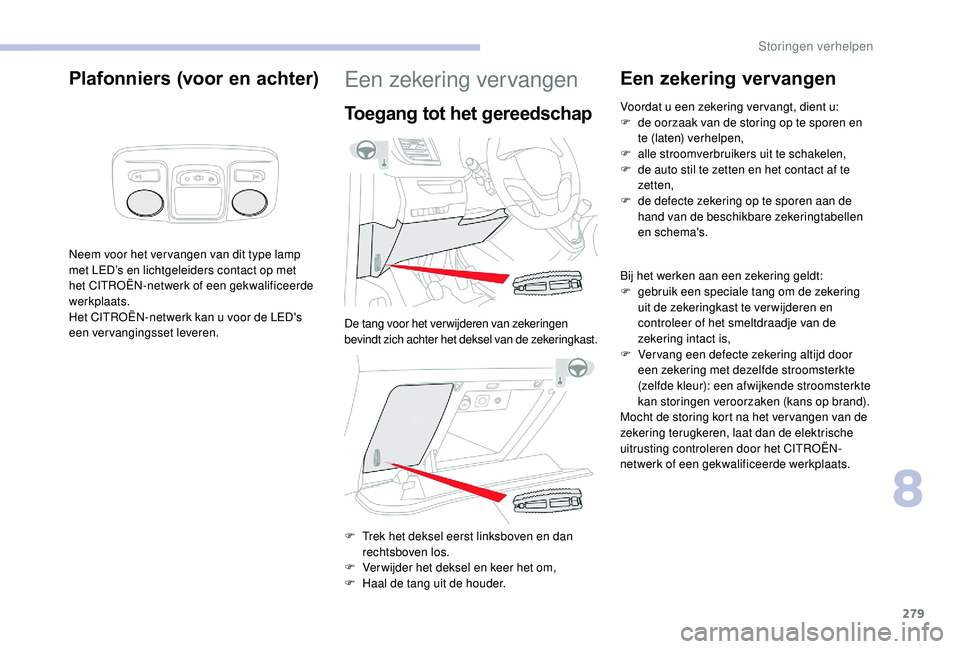

Plafonniers (voor en achter)
Neem voor het ver vangen van dit type lamp
met LED’s en lichtgeleiders contact op met
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Het CITROËN-netwerk kan u voor de LED's
een vervangingsset leveren.
Een zekering vervangen
Toegang tot het gereedschap
F Trek het deksel eerst linksboven en dan rechtsboven los.
F

V
erwijder het deksel en keer het om,
F

H
aal de tang uit de houder.
Een zekering vervangen
Voordat u een zekering ver vangt, dient u:
F d e oorzaak van de storing op te sporen en
te (laten) verhelpen,
F

a
lle stroomverbruikers uit te schakelen,
F

d
e auto stil te zetten en het contact af te
zetten,
F

d
e defecte zekering op te sporen aan de
hand van de beschikbare zekeringtabellen
en schema's.
Bij het werken aan een zekering geldt:
F

g
ebruik een speciale tang om de zekering
uit de zekeringkast te ver wijderen en
controleer of het smeltdraadje van de
zekering intact is,
F

V
er vang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte
(zelfde kleur): een afwijkende stroomsterkte
kan storingen veroorzaken (kans op brand).
Mocht de storing kort na het ver vangen van de
zekering terugkeren, laat dan de elektrische
uitrusting controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats.
De tang voor het verwijderen van zekeringen
bevindt zich achter het deksel van de zekeringkast.
8
Storingen verhelpen

280

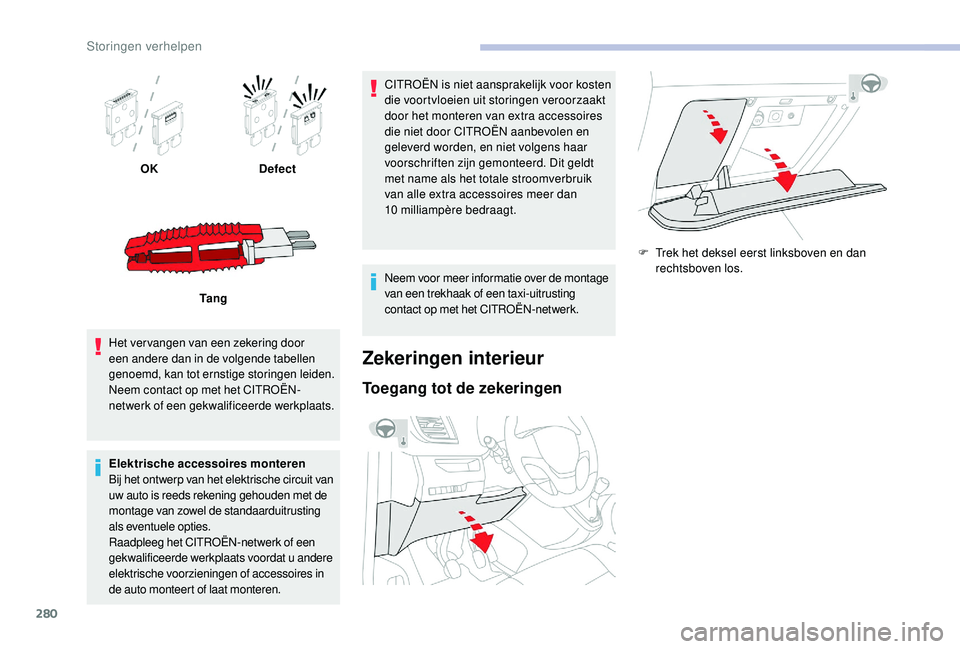

OKDefect
Ta n g
Het vervangen van een zekering door
een andere dan in de volgende tabellen
genoemd, kan tot ernstige storingen leiden.
Neem contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Elektrische accessoires monteren
Bij het ontwerp van het elektrische circuit van
uw auto is reeds rekening gehouden met de
montage van zowel de standaarduitrusting
als eventuele opties.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat monteren. CITROËN is niet aansprakelijk voor kosten
die voortvloeien uit storingen veroorzaakt
door het monteren van extra accessoires
die niet door CITROËN aanbevolen en
geleverd worden, en niet volgens haar
voorschriften zijn gemonteerd. Dit geldt
met name als het totale stroomverbruik
van alle extra accessoires meer dan
10


milliampère bedraagt.
Neem voor meer informatie over de montage
van een trekhaak of een taxi-uitrusting
contact op met het CITROËN-netwerk.
Zekeringen interieur
Toegang tot de zekeringen
F Trek het deksel eerst linksboven en dan rechtsboven los.
Storingen verhelpen

281
ZekeringN r. Stroomsterkte
(A) Functies
F1 10Elektrische stuurbekrachtiging, koppelingspedaalschakelaar.
F4 15Claxon.
F5 20Ruitensproeierpomp voor en achter.
F6 20Ruitensproeierpomp voor en achter.
F7 1012V-aansluiting achter.
F8 20Ruitenwisser(s) achter.
F10/F11 30Interne/externe sloten, voor en achter.
F13 10Bediening airconditioning vóór, bediening audiosysteem,
keuzeschakelaar transmissie, head-up display.
F14 5Inbraakalarm, Urgence- en Assistance-oproep.
F17 5Instrumentenpaneel.
F19 3Stuurkolomschakelaars.
F21 3"Keyless entry and start" of diefstalbeveiliging.
F22 3Regen-/lichtsensor, multifunctionele detectiecamera.
F23 5
Pictogrammendisplay veiligheidsgordels losgemaakt/niet vastgemaakt.
F24 5Touchscreen, achteruitrijcamera en parkeerhulp.
F25 5Airbags.
F29 20Audiosysteem, touchscreen, CD-speler, navigatiesysteem.
F31 15Audiosysteem (+ accu).
F32 1512V-aansluiting vóór
F34 5Dodehoekbewaking, elektrische functies buitenspiegels.
F35 5Ruitensproeierverwarming, hoogteverstelling koplampen.
F36 5Opladen uitneembare lamp, plafonnier achter.

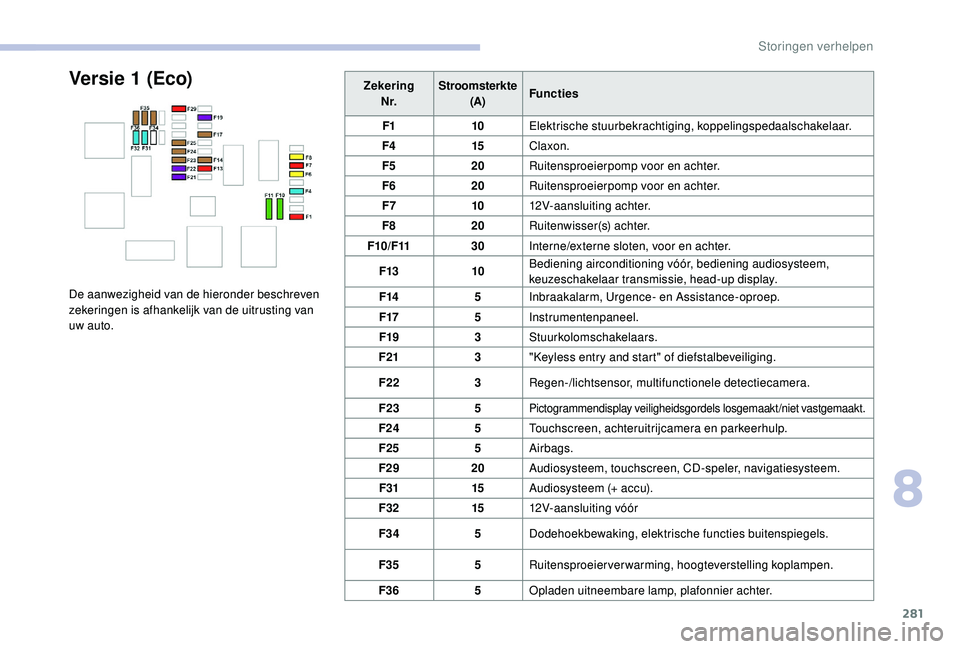

Versie 1 (Eco)
De aanwezigheid van de hieronder beschreven
zekeringen is afhankelijk van de uitrusting van
uw auto.
8
Storingen verhelpen

282

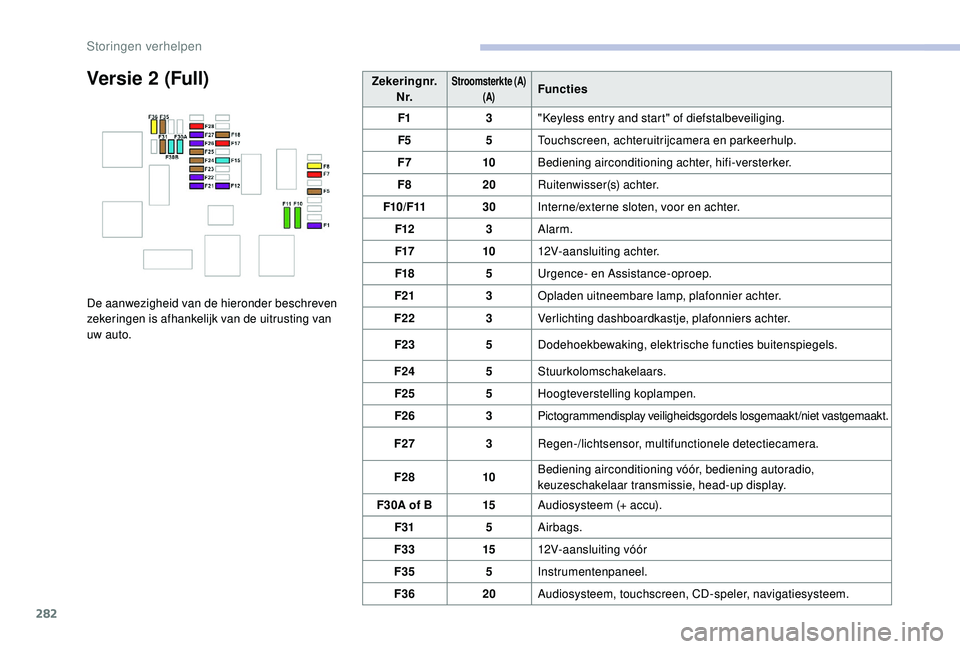

Versie 2 (Full)
De aanwezigheid van de hieronder beschreven
zekeringen is afhankelijk van de uitrusting van
uw auto. Zekeringnr.
N r.
Stroomsterkte (A) (A)Functies
F1 3"Keyless entry and start" of diefstalbeveiliging.
F5 5Touchscreen, achteruitrijcamera en parkeerhulp.
F7 10Bediening airconditioning achter, hifi-versterker.
F8 20Ruitenwisser(s) achter.
F10/F11 30Interne/externe sloten, voor en achter.
F12 3Alarm.
F17 1012V-aansluiting achter.
F18 5Urgence- en Assistance-oproep.
F21 3Opladen uitneembare lamp, plafonnier achter.
F22 3Verlichting dashboardkastje, plafonniers achter.
F23 5Dodehoekbewaking, elektrische functies buitenspiegels.
F24 5Stuurkolomschakelaars.
F25 5Hoogteverstelling koplampen.
F26 3
Pictogrammendisplay veiligheidsgordels losgemaakt/niet vastgemaakt.
F273Regen-/lichtsensor, multifunctionele detectiecamera.
F28 10Bediening airconditioning vóór, bediening autoradio,
keuzeschakelaar transmissie, head-up display.
F30A of B 15Audiosysteem (+ accu).
F31 5Airbags.
F33 1512V-aansluiting vóór
F35 5Instrumentenpaneel.
F36 20Audiosysteem, touchscreen, CD-speler, navigatiesysteem.
Storingen verhelpen

283

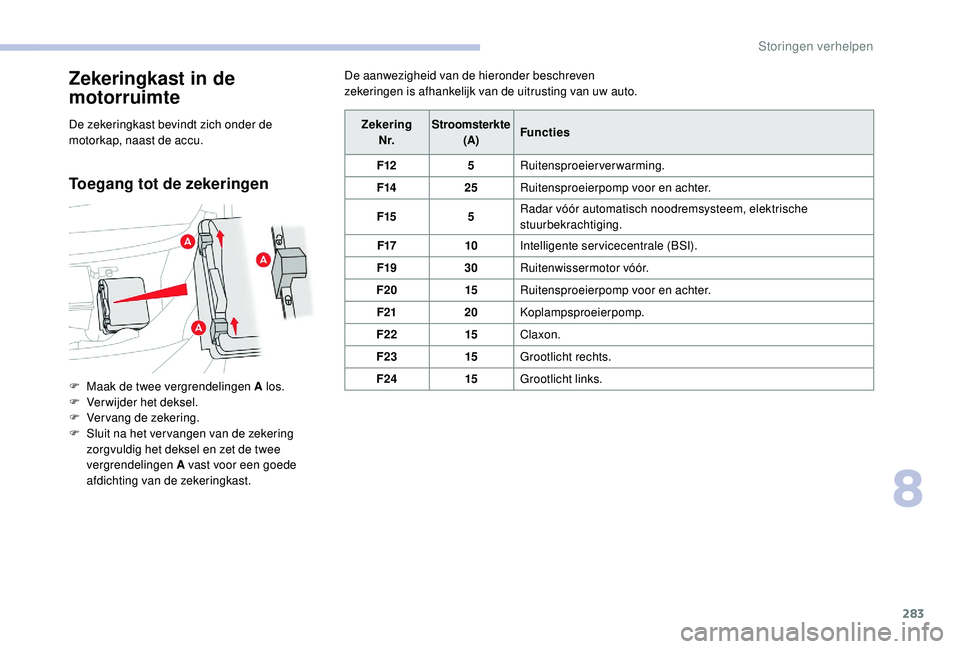

Zekeringkast in de
motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu.
Toegang tot de zekeringen
De aanwezigheid van de hieronder beschreven
zekeringen is afhankelijk van de uitrusting van uw auto.
F

M

aak de twee vergrendelingen A los.
F

V

erwijder het deksel.
F

V

ervang de zekering.
F

S

luit na het ver vangen van de zekering
zorgvuldig het deksel en zet de twee
vergrendelingen A vast voor een goede
afdichting van de zekeringkast. Zekering
N r. Stroomsterkte
(A) Functies
F12 5Ruitensproeierverwarming.
F14 25Ruitensproeierpomp voor en achter.
F15 5Radar vóór automatisch noodremsysteem, elektrische
stuurbekrachtiging.
F17 10Intelligente servicecentrale (BSI).
F19 30Ruitenwissermotor vóór.
F20 15Ruitensproeierpomp voor en achter.
F21 20Koplampsproeierpomp.
F22 15Claxon.
F23 15Grootlicht rechts.
F24 15Grootlicht links.
8
Storingen verhelpen

284

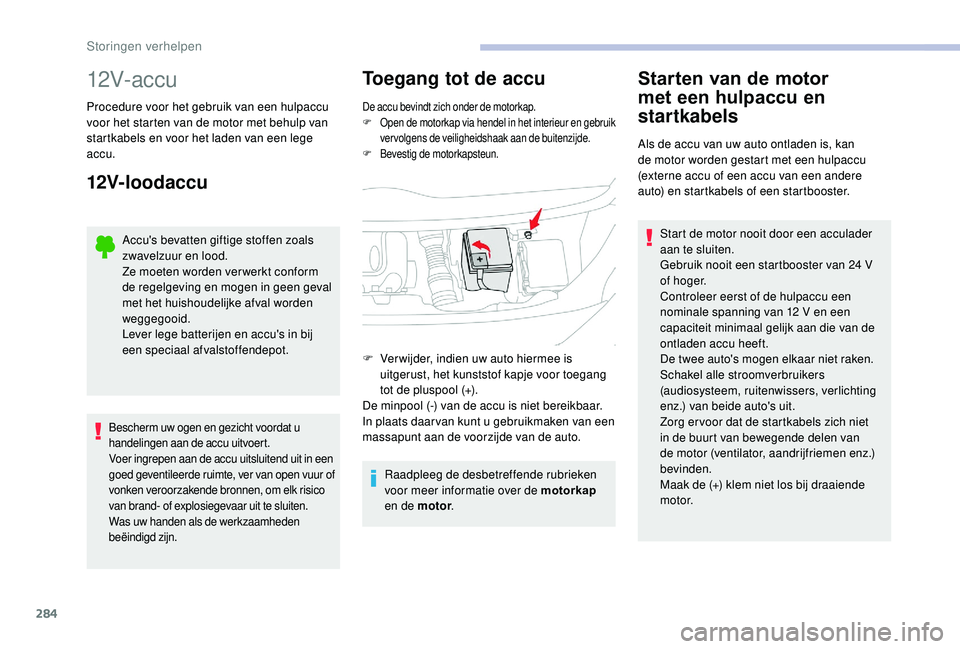

12V- ac c u
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels en voor het laden van een lege
accu.
12V-loodaccu
Accu's bevatten giftige stoffen zoals
zwavelzuur en lood.
Ze moeten worden ver werkt conform
de regelgeving en mogen in geen geval
met het huishoudelijke afval worden
weggegooid.
Lever lege batterijen en accu's in bij
een speciaal afvalstoffendepot.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer ingrepen aan de accu uitsluitend uit in een
goed geventileerde ruimte, ver van open vuur of
vonken veroorzakende bronnen, om elk risico
van brand- of explosiegevaar uit te sluiten.
Was uw handen als de werkzaamheden
beëindigd zijn.
Toegang tot de accu
De accu bevindt zich onder de motorkap.
F Open de motorkap via hendel in het interieur en gebruik
vervolgens de veiligheidshaak aan de buitenzijde.
F
Be

vestig de motorkapsteun.
Raadpleeg de desbetreffende rubrieken
voor meer informatie over de motorkap
en de motor .
Starten van de motor
met een hulpaccu en
startkabels
Als de accu van uw auto ontladen is, kan
de motor worden gestart met een hulpaccu
(externe accu of een accu van een andere
auto) en startkabels of een startbooster.
F

V

er wijder, indien uw auto hiermee is
uitgerust, het kunststof kapje voor toegang
tot de pluspool (+).
De minpool (-) van de accu is niet bereikbaar.
In plaats daar van kunt u gebruikmaken van een
massapunt aan de voorzijde van de auto. Start de motor nooit door een acculader
aan te sluiten.
Gebruik nooit een startbooster van 24
V
o f h o g e r.
Controleer eerst of de hulpaccu een
nominale spanning van 12


V en een
capaciteit minimaal gelijk aan die van de
ontladen accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
enz.) van beide auto's uit.
Zorg er voor dat de startkabels zich niet
in de buurt van bewegende delen van
de motor (ventilator, aandrijfriemen enz.)
bevinden.
Maak de (+) klem niet los bij draaiende
motor.
Storingen verhelpen

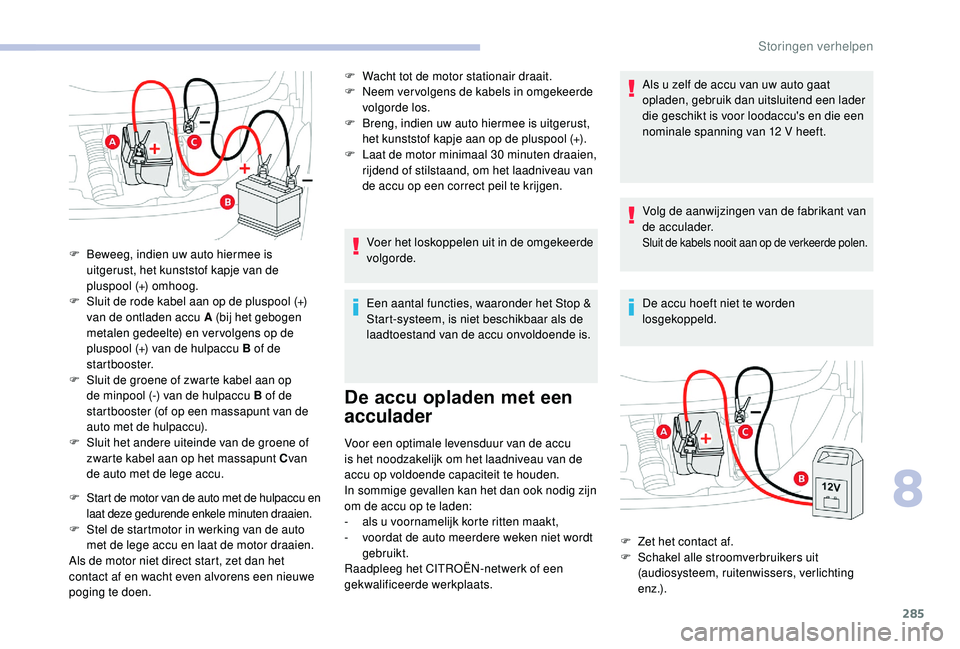

285
F Start de motor van de auto met de hulpaccu en laat deze gedurende enkele minuten draaien.
F

S
tel de startmotor in werking van de auto
met de lege accu en laat de motor draaien.
Als de motor niet direct start, zet dan het
contact af en wacht even alvorens een nieuwe
poging te doen. F

W
acht tot de motor stationair draait.
F
N
eem ver volgens de kabels in omgekeerde
volgorde los.
F
B
reng, indien uw auto hiermee is uitgerust,
het kunststof kapje aan op de pluspool (+).
F
L
aat de motor minimaal 30 minuten draaien,
rijdend of stilstaand, om het laadniveau van
de accu op een correct peil te krijgen.
Voer het loskoppelen uit in de omgekeerde
volgorde.
Een aantal functies, waaronder het Stop &
Start-systeem, is niet beschikbaar als de
laadtoestand van de accu onvoldoende is.
De accu opladen met een
acculader
Voor een optimale levensduur van de accu
is het noodzakelijk om het laadniveau van de
accu op voldoende capaciteit te houden.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
-

a
ls u voornamelijk korte ritten maakt,
-

v
oordat de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats. Als u zelf de accu van uw auto gaat
opladen, gebruik dan uitsluitend een lader
die geschikt is voor loodaccu's en die een
nominale spanning van 12


V heeft.
Volg de aanwijzingen van de fabrikant van
de acculader.
Sluit de kabels nooit aan op de verkeerde polen.
De accu hoeft niet te worden
losgekoppeld.
F

B

eweeg, indien uw auto hiermee is
uitgerust, het kunststof kapje van de
pluspool (+) omhoog.
F
S
luit de rode kabel aan op de pluspool (+)
van de ontladen accu A (bij het gebogen
metalen gedeelte) en ver volgens op de
pluspool (+) van de hulpaccu B of de
startbooster.
F

S

luit de groene of zwarte kabel aan op
de minpool (-) van de hulpaccu B of de
startbooster (of op een massapunt van de
auto met de hulpaccu).
F

S

luit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C van
de auto met de lege accu.
F

Z
et het contact af.
F

S
chakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting
e n z .) .
8
Storingen verhelpen

286

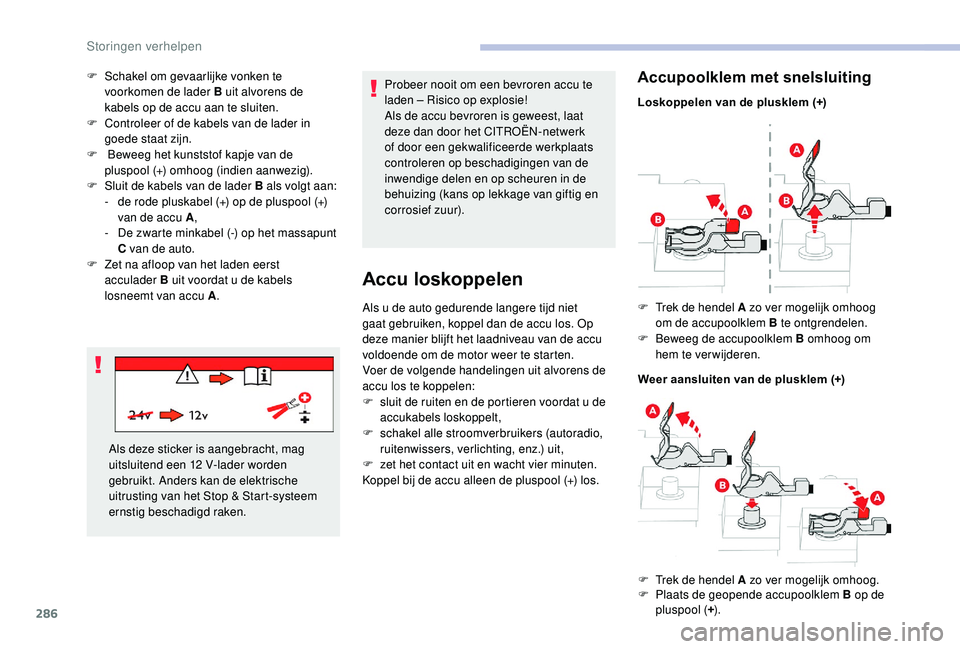

F Schakel om gevaarlijke vonken te voorkomen de lader B uit alvorens de
kabels op de accu aan te sluiten.
F

C
ontroleer of de kabels van de lader in
goede staat zijn.
F

B
eweeg het kunststof kapje van de
pluspool (+) omhoog (indien aanwezig).
F

S
luit de kabels van de lader B als volgt aan:
-

d
e rode pluskabel (+) op de pluspool (+)
van de accu A ,
-

D
e zwarte minkabel (-) op het massapunt
C van de auto.
F

Z
et na afloop van het laden eerst
acculader B uit voordat u de kabels
losneemt van accu A . Probeer nooit om een bevroren accu te
laden – Risico op explosie!
Als de accu bevroren is geweest, laat
deze dan door het CITROËN-netwerk
of door een gekwalificeerde werkplaats
controleren op beschadigingen van de
inwendige delen en op scheuren in de
behuizing (kans op lekkage van giftig en
corrosief zuur).
Als deze sticker is aangebracht, mag
uitsluitend een 12


V-lader worden
gebruikt. Anders kan de elektrische
uitrusting van het Stop & Start-systeem
ernstig beschadigd raken.
Accu loskoppelen
Als u de auto gedurende langere tijd niet
gaat gebruiken, koppel dan de accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te starten.
Voer de volgende handelingen uit alvorens de
accu los te koppelen:
F

s
luit de ruiten en de portieren voordat u de
accukabels loskoppelt,
F

s
chakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting, enz.) uit,
F

z
et het contact uit en wacht vier minuten.
Koppel bij de accu alleen de pluspool (+) los.
Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)
Weer aansluiten van de plusklem (+)
F

T
rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
F

B
eweeg de accupoolklem B omhoog om
hem te verwijderen.
F

T
rek de hendel A zo ver mogelijk omhoog.
F

P
laats de geopende accupoolklem B op de
pluspool ( +).
Storingen verhelpen

287

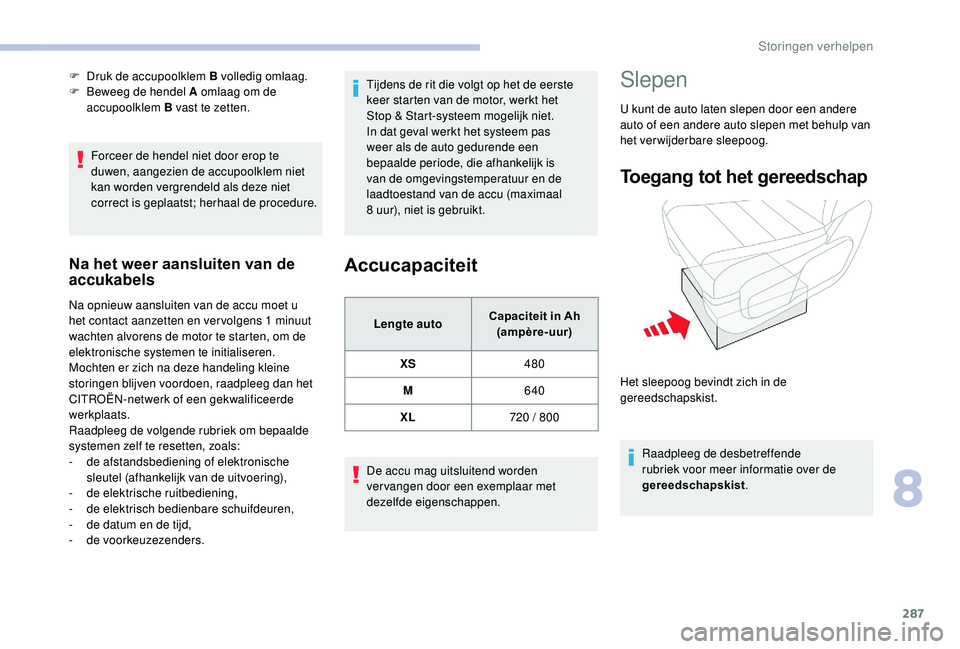

Forceer de hendel niet door erop te
duwen, aangezien de accupoolklem niet
kan worden vergrendeld als deze niet
correct is geplaatst; herhaal de procedure.
Na het weer aansluiten van de
accukabels
Na opnieuw aansluiten van de accu moet u
het contact aanzetten en ver volgens 1 minuut
wachten alvorens de motor te starten, om de
elektronische systemen te initialiseren.
Mochten er zich na deze handeling kleine
storingen blijven voordoen, raadpleeg dan het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg de volgende rubriek om bepaalde
systemen zelf te resetten, zoals:
-

d
e afstandsbediening of elektronische
sleutel (afhankelijk van de uitvoering),
-
d

e elektrische ruitbediening,
-
de

elektrisch bedienbare schuifdeuren,
-

d
e datum en de tijd,
-
de

voorkeuzezenders. Tijdens de rit die volgt op het de eerste
keer starten van de motor, werkt het
Stop & Start-systeem mogelijk niet.
In dat geval werkt het systeem pas
weer als de auto gedurende een
bepaalde periode, die afhankelijk is
van de omgevingstemperatuur en de
laadtoestand van de accu (maximaal
8
uur), niet is gebruikt.
Accucapaciteit
Lengte auto
Capaciteit in Ah
(ampère-uur)
XS 480
M 640
XL 720
/ 800
De accu mag uitsluitend worden
vervangen door een exemplaar met
dezelfde eigenschappen.
F

D

ruk de accupoolklem B volledig omlaag.
F

B

eweeg de hendel A omlaag om de
accupoolklem B vast te zetten.
Slepen
U kunt de auto laten slepen door een andere
auto of een andere auto slepen met behulp van
het verwijderbare sleepoog.
Toegang tot het gereedschap
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
gereedschapskist .
Het sleepoog bevindt zich in de
gereedschapskist.
8
Storingen verhelpen

288

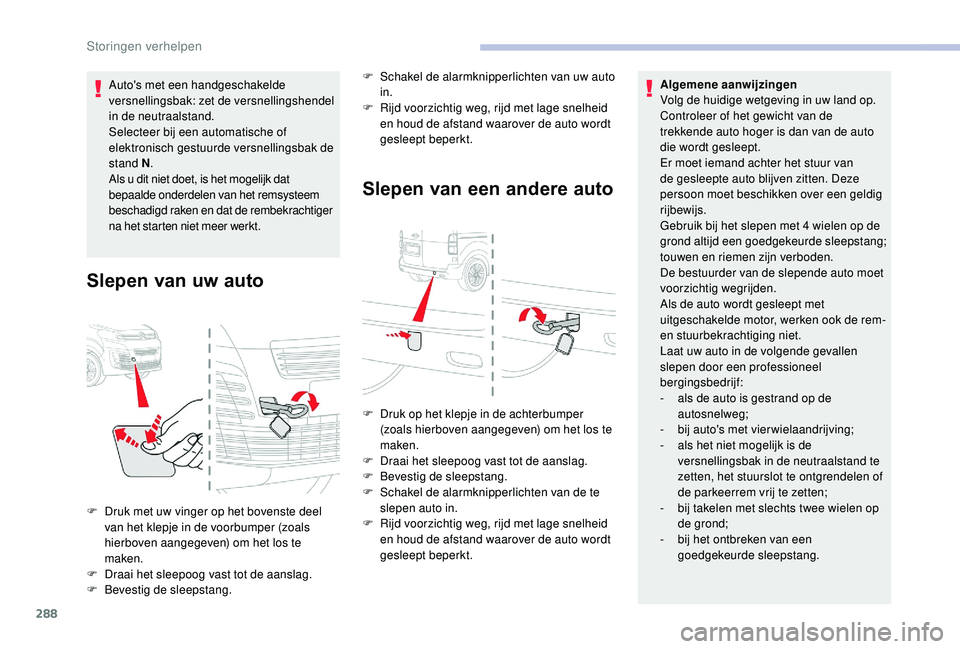

Auto's met een handgeschakelde
versnellingsbak: zet de versnellingshendel
in de neutraalstand.
Selecteer bij een automatische of
elektronisch gestuurde versnellingsbak de
stand N.
Als u dit niet doet, is het mogelijk dat
bepaalde onderdelen van het remsysteem
beschadigd raken en dat de rembekrachtiger
na het starten niet meer werkt.
Slepen van uw auto Slepen van een andere auto
F Druk met uw vinger op het bovenste deel
van het klepje in de voorbumper (zoals
hierboven aangegeven) om het los te
maken.
F

D
raai het sleepoog vast tot de aanslag.
F

Be
vestig de sleepstang. F

S
chakel de alarmknipperlichten van uw auto
in.
F
R
ijd voorzichtig weg, rijd met lage snelheid
en houd de afstand waarover de auto wordt
gesleept beperkt. Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de
trekkende auto hoger is dan van de auto
die wordt gesleept.
Er moet iemand achter het stuur van
de gesleepte auto blijven zitten. Deze
persoon moet beschikken over een geldig
rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Als de auto wordt gesleept met
uitgeschakelde motor, werken ook de rem-
en stuurbekrachtiging niet.
Laat uw auto in de volgende gevallen
slepen door een professioneel
bergingsbedrijf:
-
a
ls de auto is gestrand op de
autosnelweg;
-
b
ij auto's met vier wielaandrijving;
-
a
ls het niet mogelijk is de
versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de parkeerrem vrij te zetten;
- b ij takelen met slechts twee wielen op
de grond;
-

b
ij het ontbreken van een
goedgekeurde sleepstang.
F

D
ruk op het klepje in de achterbumper
(zoals hierboven aangegeven) om het los te
maken.
F
D
raai het sleepoog vast tot de aanslag.
F
Be
vestig de sleepstang.
F
S
chakel de alarmknipperlichten van de te
slepen auto in.
F R ijd voorzichtig weg, rijd met lage snelheid
en houd de afstand waarover de auto wordt
gesleept beperkt.
Storingen verhelpen
