CITROEN JUMPER SPACETOURER 2018 Instrukcja obsługi (in Polish)

209

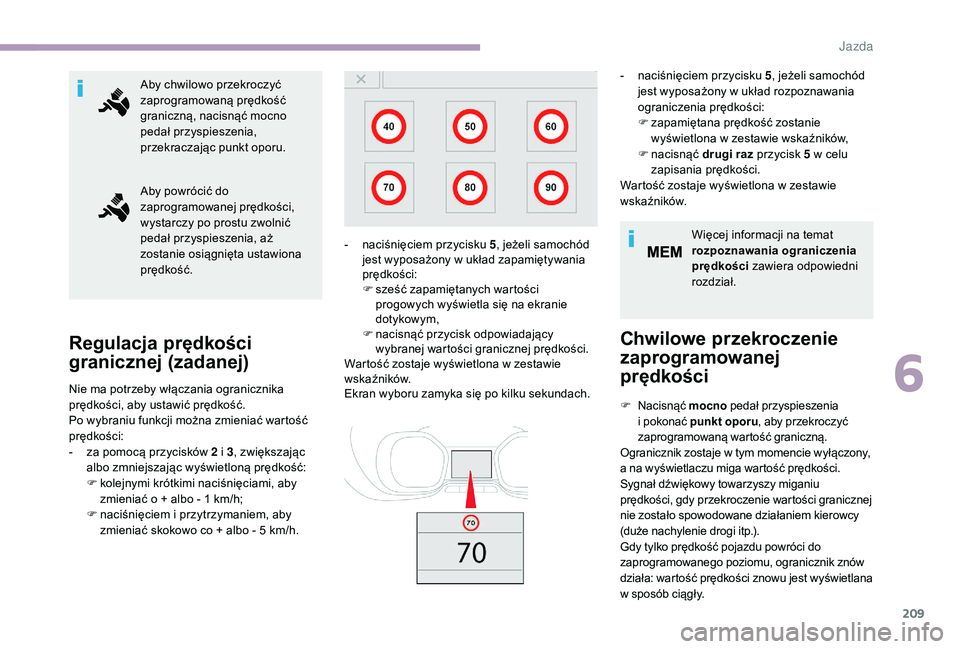

Aby chwilowo przekroczyć
zaprogramowaną prędkość
graniczną, nacisnąć mocno
pedał przyspieszenia,
przekraczając punkt oporu.
Aby powrócić do
zaprogramowanej prędkości,
wystarczy po prostu zwolnić
pedał przyspieszenia, aż
zostanie osiągnięta ustawiona
prędkość.
Regulacja prędkości
granicznej (zadanej)
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Po wybraniu funkcji można zmieniać wartość
prędkości:
-
z
a pomocą przycisków 2 i 3, zwiększając
albo zmniejszając wyświetloną prędkość:
F

k
olejnymi krótkimi naciśnięciami, aby
zmieniać o
+ albo - 1 km/h;
F

n
aciśnięciem i przytrzymaniem, aby
zmieniać skokowo co + albo - 5
km/h. Więcej informacji na temat
rozpoznawania ograniczenia
prędkości
zawiera odpowiedni
rozdział.
Chwilowe przekroczenie
zaprogramowanej
prędkości
F Nacisnąć mocno pedał przyspieszenia
i pokonać punkt oporu , aby przekroczyć
zaprogramowaną wartość graniczną.
Ogranicznik zostaje w
tym momencie wyłączony,
a
na wyświetlaczu miga wartość prędkości.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenie wartości granicznej
nie zostało spowodowane działaniem kierowcy
(duże nachylenie drogi itp.).
Gdy tylko prędkość pojazdu powróci do
zaprogramowanego poziomu, ogranicznik znów
działa: wartość prędkości znowu jest wyświetlana
w
sposób ciągły.
-

n

aciśnięciem przycisku 5
, jeżeli samochód
jest wyposażony w

układ zapamiętywania
prędkości:
F

s

ześć zapamiętanych wartości
progowych wyświetla się na ekranie
dotykowym,
F

n

acisnąć przycisk odpowiadający
wybranej wartości granicznej prędkości.
Wartość zostaje wyświetlona w

zestawie
wskaźników.
Ekran wyboru zamyka się po kilku sekundach. -
n
aciśnięciem przycisku 5
, jeżeli samochód
jest wyposażony w układ rozpoznawania
ograniczenia prędkości:
F
z
apamiętana prędkość zostanie
wyświetlona w zestawie wskaźników,
F
na
cisnąć
drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość zostaje wyświetlona w zestawie
wskaźników.
6
Jazda

210

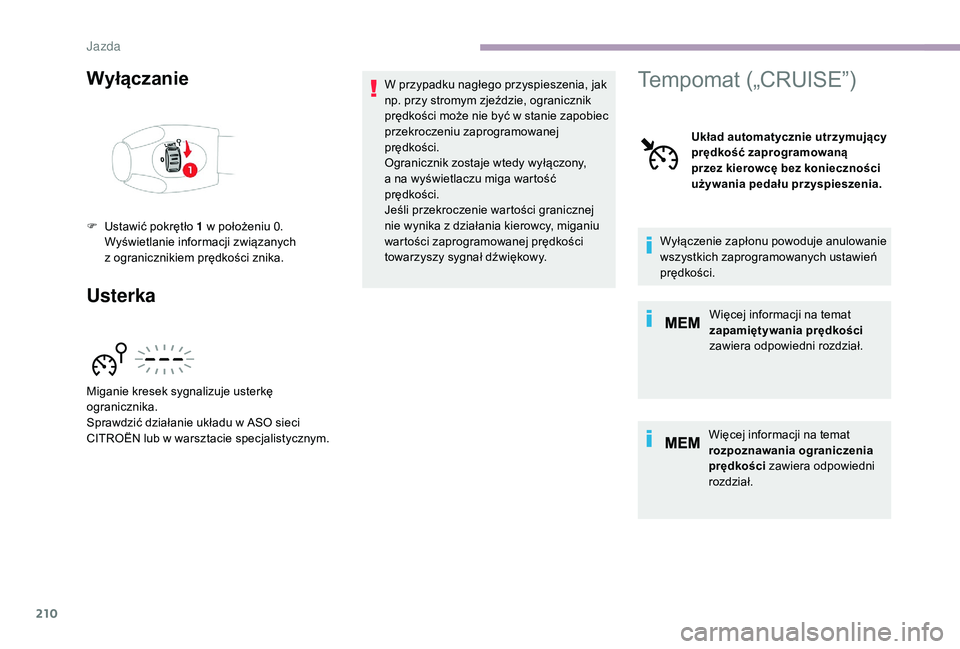

Wyłączanie
UsterkaW przypadku nagłego przyspieszenia, jak
np. przy stromym zjeździe, ogranicznik
prędkości może nie być w stanie zapobiec
przekroczeniu zaprogramowanej
prędkości.
Ogranicznik zostaje wtedy wyłączony,
a
na wyświetlaczu miga wartość
prędkości.
Jeśli przekroczenie wartości granicznej
nie wynika z
działania kierowcy, miganiu
wartości zaprogramowanej prędkości
towarzyszy sygnał dźwiękowy.
F

U

stawić pokrętło 1

w położeniu 0.
Wyświetlanie informacji związanych
z ogranicznikiem prędkości znika.
Miganie kresek sygnalizuje usterkę
ogranicznika.
Sprawdzić działanie układu w

ASO sieci
CITROËN lub w

warsztacie specjalistycznym.Tempomat („CRUISE”)
Układ automatycznie utrzymujący
prędkość zaprogramowaną
przez kierowcę bez konieczności
używania pedału przyspieszenia.
Wyłączenie zapłonu powoduje anulowanie
wszystkich zaprogramowanych ustawień
prędkości. Więcej informacji na temat
zapamiętywania prędkości
zawiera odpowiedni rozdział.
Więcej informacji na temat
rozpoznawania ograniczenia
prędkości zawiera odpowiedni
rozdział.
Jazda

211

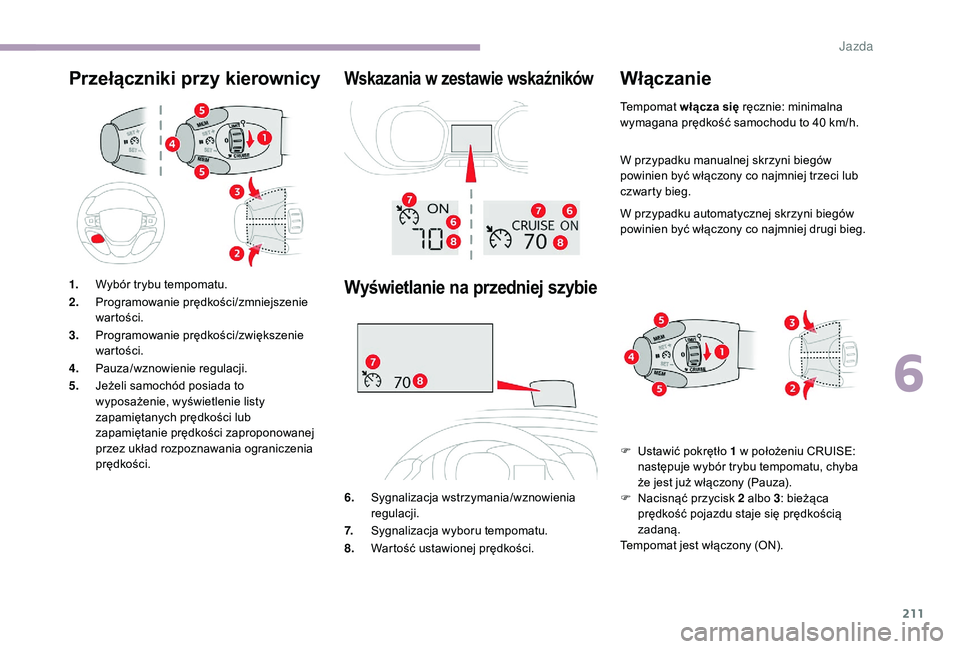

Przełączniki przy kierownicyWskazania w zestawie wskaźników
Wyświetlanie na przedniej szybie
6.Sygnalizacja wstrzymania/wznowienia
regulacji.
7. Sygnalizacja wyboru tempomatu.
8. Wartość ustawionej prędkości.
Włączanie
Tempomat włącza się ręcznie: minimalna
wymagana prędkość samochodu to 40 km/h.
W przypadku manualnej skrzyni biegów
powinien być włączony co najmniej trzeci lub
czwarty bieg.
W przypadku automatycznej skrzyni biegów
powinien być włączony co najmniej drugi bieg.
1. Wybór trybu tempomatu.
2. Programowanie prędkości/zmniejszenie
wartości.
3. Programowanie prędkości/zwiększenie
wartości.
4. Pauza/wznowienie regulacji.
5. Jeżeli samochód posiada to
wyposażenie, wyświetlenie listy
zapamiętanych prędkości lub
zapamiętanie prędkości zaproponowanej
przez układ rozpoznawania ograniczenia
prędkości. F

U
stawić pokrętło 1 w położeniu CRUISE:
następuje wybór trybu tempomatu, chyba
że jest już włączony (Pauza).
F

N
acisnąć przycisk 2 albo 3: bieżąca
prędkość pojazdu staje się prędkością
zadaną.
Tempomat jest włączony (ON).
6
Jazda

212

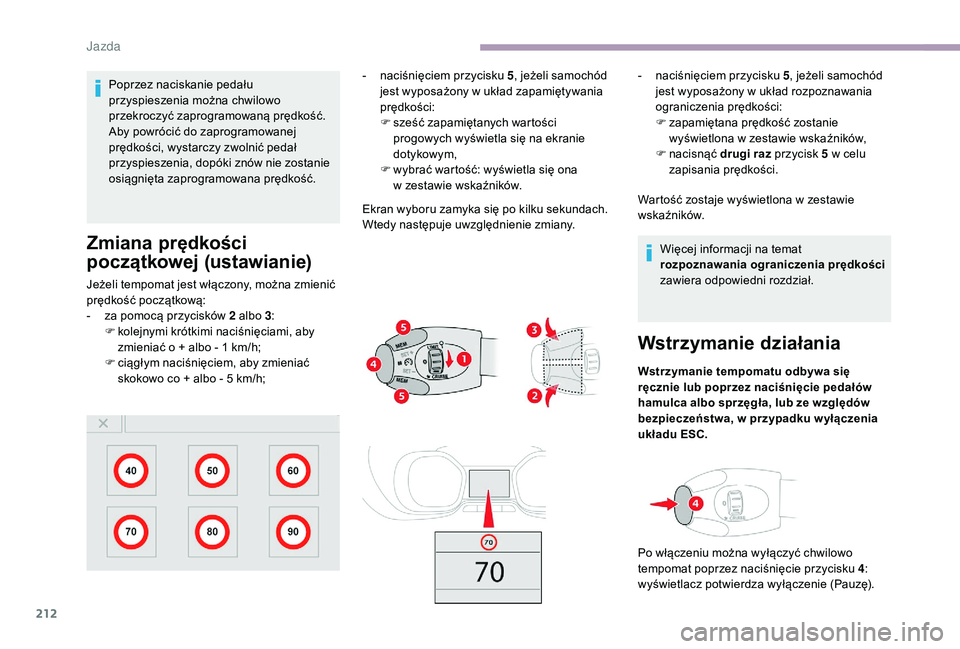

Poprzez naciskanie pedału
przyspieszenia można chwilowo
przekroczyć zaprogramowaną prędkość.
Aby powrócić do zaprogramowanej
prędkości, wystarczy zwolnić pedał
przyspieszenia, dopóki znów nie zostanie
osiągnięta zaprogramowana prędkość.
Zmiana prędkości
początkowej (ustawianie)
Jeżeli tempomat jest włączony, można zmienić
prędkość początkową:
-
z
a pomocą przycisków 2 albo 3:
F

k
olejnymi krótkimi naciśnięciami, aby
zmieniać o
+ albo - 1 km/h;
F

c
iągłym naciśnięciem, aby zmieniać
skokowo co + albo - 5
km/h;-

n
aciśnięciem przycisku 5
, jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F
s
ześć zapamiętanych wartości
progowych wyświetla się na ekranie
dotykowym,
F
w
ybrać wartość: wyświetla się ona
w zestawie wskaźników.
Ekran wyboru zamyka się po kilku sekundach.
Wtedy następuje uwzględnienie zmiany. -
n
aciśnięciem przycisku 5
, jeżeli samochód
jest wyposażony w układ rozpoznawania
ograniczenia prędkości:
F
z
apamiętana prędkość zostanie
wyświetlona w zestawie wskaźników,
F
na
cisnąć
drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość zostaje wyświetlona w zestawie
wskaźników.
Więcej informacji na temat
rozpoznawania ograniczenia prędkości
zawiera odpowiedni rozdział.
Wstrzymanie działania
Wstrzymanie tempomatu odbywa się
ręcznie lub poprzez naciśnięcie pedałów
hamulca albo sprzęgła, lub ze względów
bezpieczeństwa, w
przypadku w yłączenia
układu ESC.
Po włączeniu można wyłączyć chwilowo
tempomat poprzez naciśnięcie przycisku 4 :
wyświetlacz potwierdza wyłączenie (Pauzę).
Jazda

213

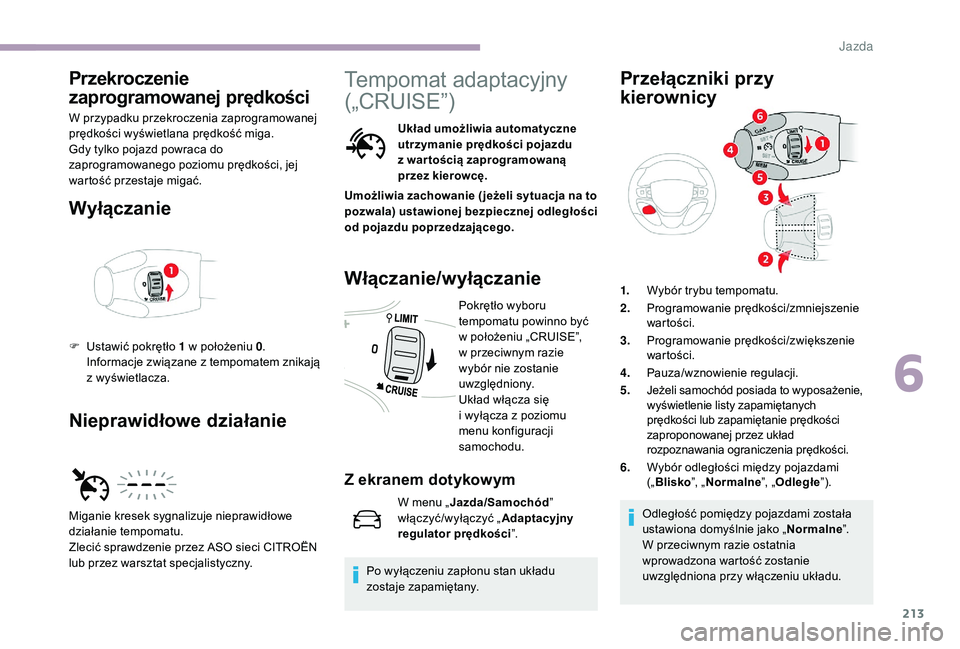

Przekroczenie
zaprogramowanej prędkości
W przypadku przekroczenia zaprogramowanej
prędkości wyświetlana prędkość miga.
Gdy tylko pojazd powraca do
zaprogramowanego poziomu prędkości, jej
wartość przestaje migać.
Wyłączanie
Nieprawidłowe działanie
F Ustawić pokrętło 1 w położeniu 0.
Informacje związane z tempomatem znikają
z wyświetlacza.
Miganie kresek sygnalizuje nieprawidłowe
działanie tempomatu.
Zlecić sprawdzenie przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
Tempomat adaptacyjny
(„CRUISE”)
Układ umożliwia automatyczne
utrzymanie prędkości pojazdu
z war tością zaprogramowaną
przez kierowcę.
Włączanie/wyłączanie
Pokrętło wyboru
tempomatu powinno być
w położeniu „CRUISE”,
w
przeciwnym razie
wybór nie zostanie
uwzględniony.
Układ włącza się
i
wyłącza z poziomu
menu konfiguracji
samochodu.
Z ekranem dotykowym
W menu „ Jazda/Samochód ”
włączyć/wyłączyć „ Adaptacyjny
regulator prędkości ”.
Po wyłączeniu zapłonu stan układu
zostaje zapamiętany.
Przełączniki przy
kierownicy
Odległość pomiędzy pojazdami została
ustawiona domyślnie jako „ Normalne”.
W przeciwnym razie ostatnia
wprowadzona wartość zostanie
uwzględniona przy włączeniu układu.
Umożliwia zachowanie ( jeżeli sytuacja na to
pozwala) ustawionej bezpiecznej odległości
od pojazdu poprzedzającego.
1.Wybór trybu tempomatu.
2. Programowanie prędkości/zmniejszenie
wartości.
3. Programowanie prędkości/zwiększenie
wartości.
4. Pauza/wznowienie regulacji.
5. Jeżeli samochód posiada to wyposażenie,
wyświetlenie listy zapamiętanych
prędkości lub zapamiętanie prędkości
zaproponowanej przez układ
rozpoznawania ograniczenia prędkości.
6. Wybór odległości między pojazdami
(„Blisko ”, „Normalne ”, „Odległe ”).
6
Jazda

214

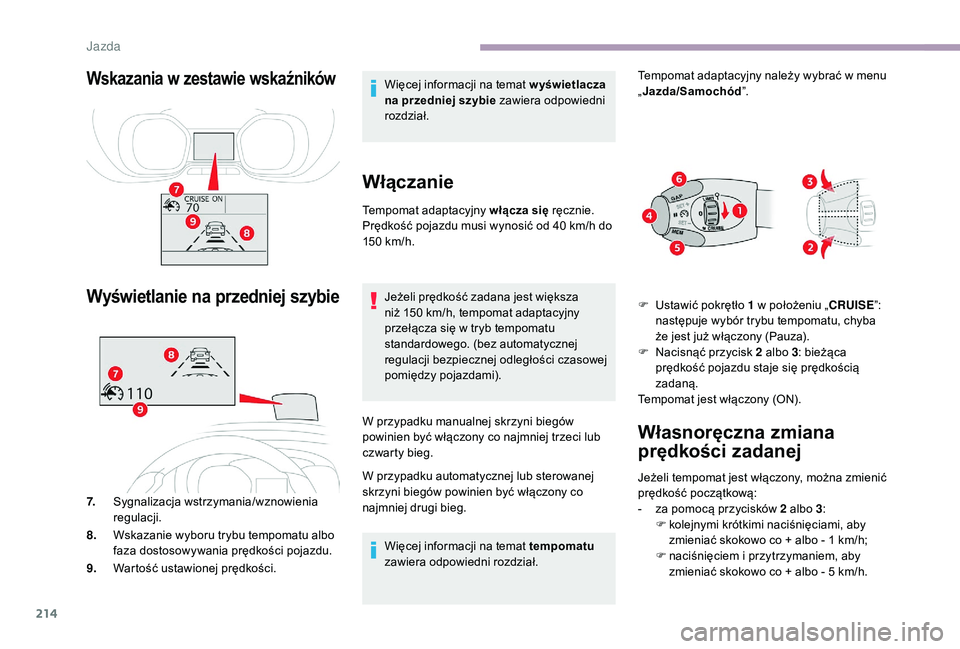

Wskazania w zestawie wskaźników
Wyświetlanie na przedniej szybie
7.Sygnalizacja wstrzymania/wznowienia
regulacji.
8. Wskazanie wyboru trybu tempomatu albo
faza dostosowywania prędkości pojazdu.
9. Wartość ustawionej prędkości. Więcej informacji na temat wyświetlacza
na przedniej szybie zawiera odpowiedni
rozdział.
Włączanie
Tempomat adaptacyjny włącza się ręcznie.
Prędkość pojazdu musi wynosić od 40
km/h do
150
km/h.
Jeżeli prędkość zadana jest większa
niż 150
km/h, tempomat adaptacyjny
przełącza się w
tryb tempomatu
standardowego. (bez automatycznej
regulacji bezpiecznej odległości czasowej
pomiędzy pojazdami).
W przypadku manualnej skrzyni biegów
powinien być włączony co najmniej trzeci lub
czwarty bieg.
W przypadku automatycznej lub sterowanej
skrzyni biegów powinien być włączony co
najmniej drugi bieg. Więcej informacji na temat tempomatu
zawiera odpowiedni rozdział. Tempomat adaptacyjny należy wybrać w
menu
„ Jazda/Samochód ”.
F
U
stawić pokrętło 1 w położeniu „CRUISE”:
następuje wybór trybu tempomatu, chyba
że jest już włączony (Pauza).
F

N
acisnąć przycisk 2 albo 3: bieżąca
prędkość pojazdu staje się prędkością
zadaną.
Tempomat jest włączony (ON).
Jeżeli tempomat jest włączony, można zmienić
prędkość początkową:
-

z
a pomocą przycisków 2 albo 3:
F

k
olejnymi krótkimi naciśnięciami, aby
zmieniać skokowo co + albo - 1
km/h;
F

n
aciśnięciem i przytrzymaniem, aby
zmieniać skokowo co + albo - 5
km/h.
Własnoręczna zmiana
prędkości zadanej
Jazda

215
Więcej informacji na temat
rozpoznawania ograniczenia
prędkości i jej zapamiętywania
zawiera odpowiedni rozdział.
Ze względów bezpieczeństwa zaleca się
wybór prędkości zadanej bliskiej obecnej
prędkości pojazdu.

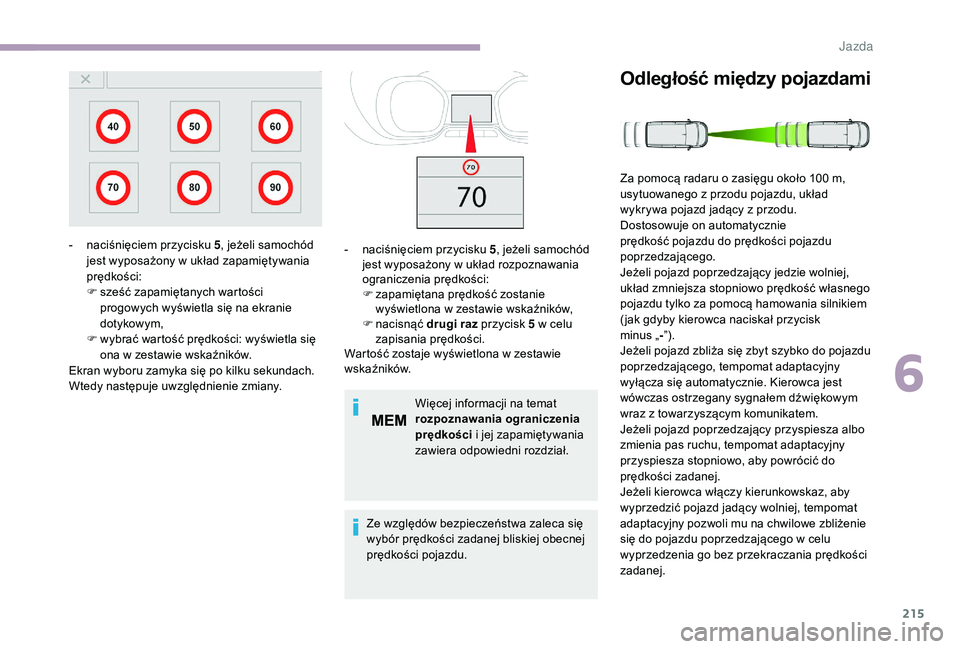

Odległość między pojazdami
- naciśnięciem przycisku 5 , jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F

s
ześć zapamiętanych wartości
progowych wyświetla się na ekranie
dotykowym,
F

w
ybrać wartość prędkości: wyświetla się
ona w
zestawie wskaźników.
Ekran wyboru zamyka się po kilku sekundach.
Wtedy następuje uwzględnienie zmiany. -
n aciśnięciem przycisku 5, jeżeli samochód
jest wyposażony w
układ rozpoznawania
ograniczenia prędkości:
F

z
apamiętana prędkość zostanie
wyświetlona w
zestawie wskaźników,
F

na
cisnąć drugi raz przycisk 5
w celu
zapisania prędkości.
Wartość zostaje wyświetlona w
zestawie
wskaźników. Za pomocą radaru o
zasięgu około 100 m,
usytuowanego z przodu pojazdu, układ
wykrywa pojazd jadący z przodu.
Dostosowuje on automatycznie
prędkość pojazdu do prędkości pojazdu
poprzedzającego.
Jeżeli pojazd poprzedzający jedzie wolniej,
układ zmniejsza stopniowo prędkość własnego
pojazdu tylko za pomocą hamowania silnikiem
( jak gdyby kierowca naciskał przycisk
minus „ -”).
Jeżeli pojazd zbliża się zbyt szybko do pojazdu
poprzedzającego, tempomat adaptacyjny
wyłącza się automatycznie. Kierowca jest
wówczas ostrzegany sygnałem dźwiękowym
wraz z
towarzyszącym komunikatem.
Jeżeli pojazd poprzedzający przyspiesza albo
zmienia pas ruchu, tempomat adaptacyjny
przyspiesza stopniowo, aby powrócić do
prędkości zadanej.
Jeżeli kierowca włączy kierunkowskaz, aby
wyprzedzić pojazd jadący wolniej, tempomat
adaptacyjny pozwoli mu na chwilowe zbliżenie
się do pojazdu poprzedzającego w
celu
wyprzedzenia go bez przekraczania prędkości
zadanej.
6
Jazda

216

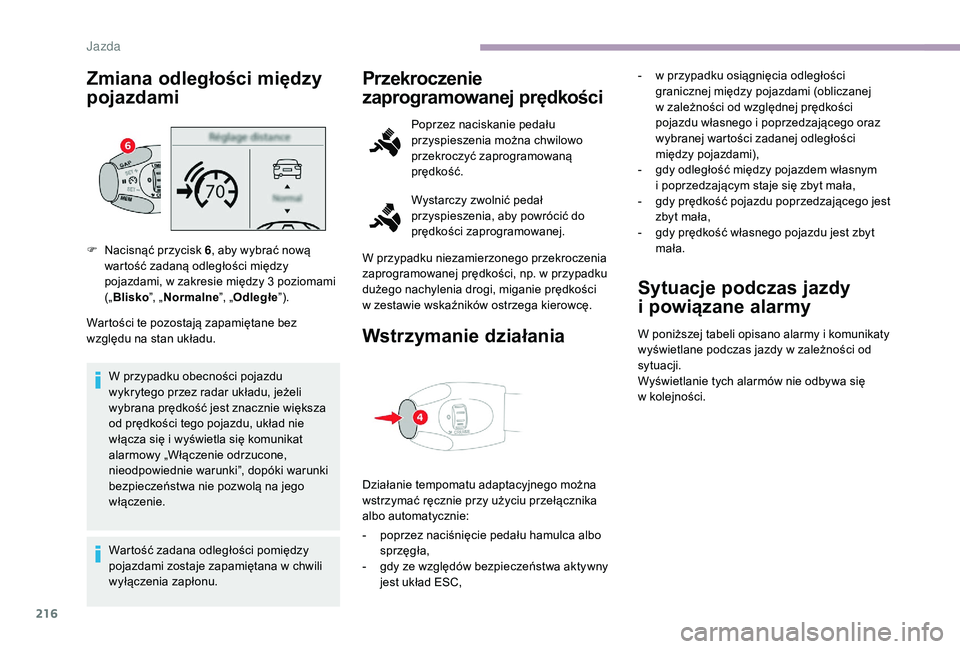

Zmiana odległości między
pojazdami
Wartości te pozostają zapamiętane bez
względu na stan układu.W przypadku obecności pojazdu
wykrytego przez radar układu, jeżeli
wybrana prędkość jest znacznie większa
od prędkości tego pojazdu, układ nie
włącza się i
wyświetla się komunikat
alarmowy „Włączenie odrzucone,
nieodpowiednie warunki”, dopóki warunki
bezpieczeństwa nie pozwolą na jego
włączenie.
Wartość zadana odległości pomiędzy
pojazdami zostaje zapamiętana w
chwili
wyłączenia zapłonu.
Przekroczenie
zaprogramowanej prędkości
F Nacisnąć przycisk 6 , aby wybrać nową
wartość zadaną odległości między
pojazdami, w
zakresie między 3 poziomami
(„ Blisko ”, „Normalne ”, „Odległe ”). Poprzez naciskanie pedału
przyspieszenia można chwilowo
przekroczyć zaprogramowaną
prędkość.
Wystarczy zwolnić pedał
przyspieszenia, aby powrócić do
prędkości zaprogramowanej.
Wstrzymanie działania
Działanie tempomatu adaptacyjnego można
wstrzymać ręcznie przy użyciu przełącznika
albo automatycznie: -

w p
rzypadku osiągnięcia odległości
granicznej między pojazdami (obliczanej
w zależności od względnej prędkości
pojazdu własnego i poprzedzającego oraz
wybranej wartości zadanej odległości
między pojazdami),
-
g
dy odległość między pojazdem własnym
i poprzedzającym staje się zbyt mała,
-
g
dy prędkość pojazdu poprzedzającego jest
zbyt mała,
-
g
dy prędkość własnego pojazdu jest zbyt
mała.
Sytuacje podczas jazdy
i
p
owiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty
w yświetlane podczas jazdy w zależności od
sytuacji.
Wyświetlanie tych alarmów nie odbywa się
w
kolejności.
W przypadku niezamierzonego przekroczenia
zaprogramowanej prędkości, np. w

przypadku
dużego nachylenia drogi, miganie prędkości
w

zestawie wskaźników ostrzega kierowcę.
-

p

oprzez naciśnięcie pedału hamulca albo
sprzęgła,
-

g

dy ze względów bezpieczeństwa aktywny
jest układ ESC,
Jazda

217

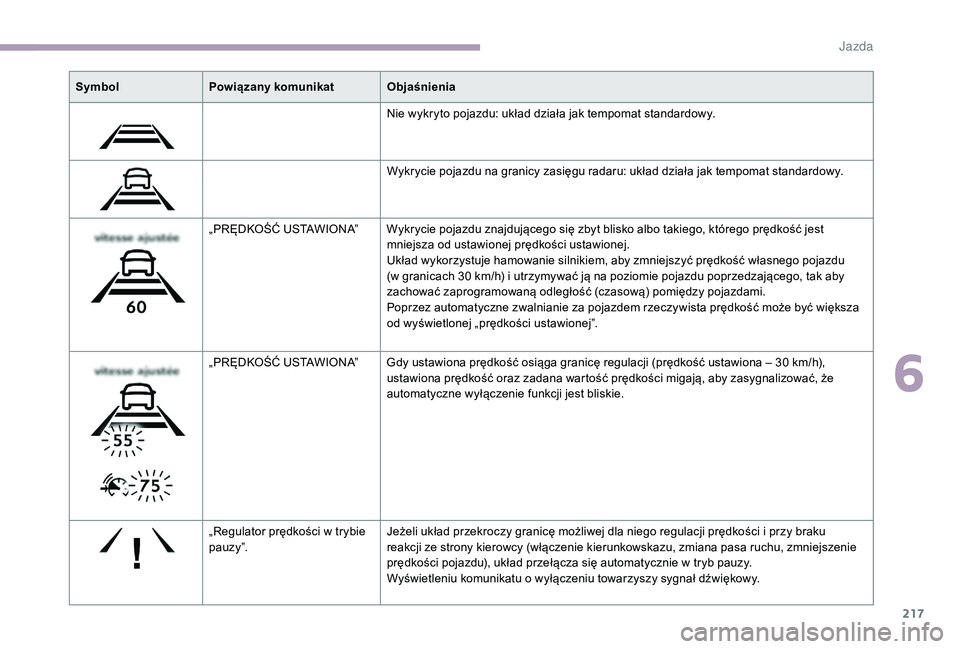

SymbolPowiązany komunikat Objaśnienia
Nie wykryto pojazdu: układ działa jak tempomat standardowy.
Wykrycie pojazdu na granicy zasięgu radaru: układ działa jak tempomat standardowy.
„PRĘDKOŚĆ USTAWIONA” Wykrycie pojazdu znajdującego się zbyt blisko albo takiego, którego prędkość jest mniejsza od ustawionej prędkości ustawionej.
Układ wykorzystuje hamowanie silnikiem, aby zmniejszyć prędkość własnego pojazdu
(w granicach 30
km/h) i utrzymywać ją na poziomie pojazdu poprzedzającego, tak aby
zachować zaprogramowaną odległość (czasową) pomiędzy pojazdami.
Poprzez automatyczne zwalnianie za pojazdem rzeczywista prędkość może być większa
od wyświetlonej „prędkości ustawionej”.
„PRĘDKOŚĆ USTAWIONA” Gdy ustawiona prędkość osiąga granicę regulacji (prędkość ustawiona – 30
km/h),
ustawiona prędkość oraz zadana wartość prędkości migają, aby zasygnalizować, że
automatyczne wyłączenie funkcji jest bliskie.
„Regulator prędkości w
trybie
p a u z y ”. Jeżeli układ przekroczy granicę możliwej dla niego regulacji prędkości i
przy braku
reakcji ze strony kierowcy (włączenie kierunkowskazu, zmiana pasa ruchu, zmniejszenie
prędkości pojazdu), układ przełącza się automatycznie w
tryb pauzy.
Wyświetleniu komunikatu o
wyłączeniu towarzyszy sygnał dźwiękowy.
6
J

218

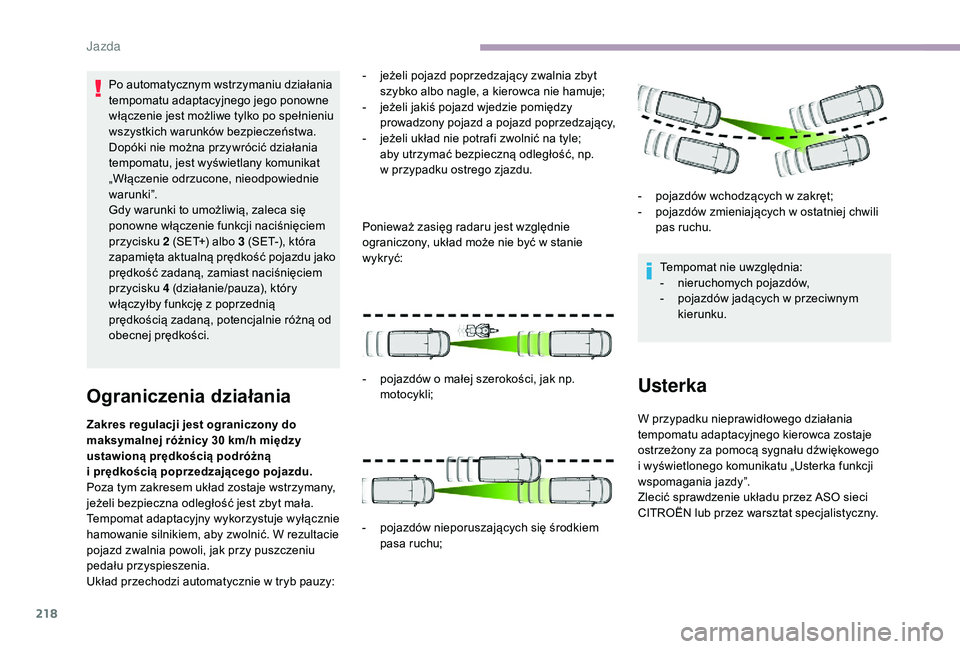

Po automatycznym wstrzymaniu działania
tempomatu adaptacyjnego jego ponowne
włączenie jest możliwe tylko po spełnieniu
wszystkich warunków bezpieczeństwa.
Dopóki nie można przywrócić działania
tempomatu, jest wyświetlany komunikat
„Włączenie odrzucone, nieodpowiednie
warunki”.
Gdy warunki to umożliwią, zaleca się
ponowne włączenie funkcji naciśnięciem
przycisku 2 (SET+) albo 3 (SET-), która
zapamięta aktualną prędkość pojazdu jako
prędkość zadaną, zamiast naciśnięciem
przycisku 4
(działanie/pauza), który
włączyłby funkcję z
poprzednią
prędkością zadaną, potencjalnie różną od
obecnej prędkości.
Ograniczenia działania
Zakres regulacji jest ograniczony do
maksymalnej różnicy 30 km/h między
ustawioną prędkością podróżną
i
prędkością poprzedzającego pojazdu.
Poza tym zakresem układ zostaje wstrzymany,
jeżeli bezpieczna odległość jest zbyt mała.
Tempomat adaptacyjny wykorzystuje wyłącznie
hamowanie silnikiem, aby zwolnić. W rezultacie
pojazd zwalnia powoli, jak przy puszczeniu
pedału przyspieszenia.
Układ przechodzi automatycznie w tryb pauzy: -

j
eżeli pojazd poprzedzający zwalnia zbyt
szybko albo nagle, a kierowca nie hamuje;
-
j
eżeli jakiś pojazd wjedzie pomiędzy
prowadzony pojazd a
p
ojazd poprzedzający,
-
j
eżeli układ nie potrafi zwolnić na tyle;
aby utrzymać bezpieczną odległość, np.
w przypadku ostrego zjazdu.
Ponieważ zasięg radaru jest względnie
ograniczony, układ może nie być w stanie
wykryć:
-
p
ojazdów o małej szerokości, jak np.
motocykli;
-
p
ojazdów nieporuszających się środkiem
pasa ruchu; -

p
ojazdów wchodzących w zakręt;
-
p
ojazdów zmieniających w ostatniej chwili
pas ruchu.
Tempomat nie uwzględnia:
-
n
ieruchomych pojazdów,
-
p
ojazdów jadących w przeciwnym
kierunku.
Usterka
W przypadku nieprawidłowego działania
tempomatu adaptacyjnego kierowca zostaje
ostrzeżony za pomocą sygnału dźwiękowego
i
wyświetlonego komunikatu „Usterka funkcji
wspomagania jazdy”.
Zlecić sprawdzenie układu przez ASO sieci
CITROËN lub przez warsztat specjalistyczny.
Jazda
