CITROEN JUMPER SPACETOURER 2018 Instrukcja obsługi (in Polish)

249
Filtr kabiny
Informacje dotyczące częstotliwości
wymiany tego elementu zawiera
plan obsługowy producenta.
W zależności od warunków zewnętrznych
(np. zapylenie atmosfery) oraz eksploatacji
samochodu (np. jazda miejska) w
razie potrzeby
filtr należy w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Częstotliwość wymiany podano
w
planie obsługowym producenta.
Filtr cząstek stałych
(silnik Diesla)
Początek nasycenia filtra cząstek stałych
jest sygnalizowany zapaleniem się na
chwilę tej kontrolki i
pojawieniem się
komunikatu o
ryzyku zapchania filtra
cząsteczek stałych.
Gdy tylko warunki na drodze na to pozwolą,
należy przeprowadzić regenerację filtra
podczas jazdy z
prędkością co najmniej
60
km/h. Koniec regeneracji sygnalizowany
jest zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona, oznacza
to, że brakuje dodatku do oleju napędowego.
Aby uzyskać więcej informacji na temat
kontroli poziomów , patrz odpowiedni
rozdział.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
spalenizny, co jest zjawiskiem całkowicie
normalnym.
Po dłuższej jeździe z
małą prędkością
lub pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Hamulec postojowyZbyt duży skok hamulca
postojowego lub stwierdzenie
braku skuteczności układu wymaga
regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Klocki hamulcoweZużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności w
przypadku
samochodów użytkowanych
w mieście, na krótkich dystansach.
Może okazać się konieczne
wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
7
Informacje praktyczne

250

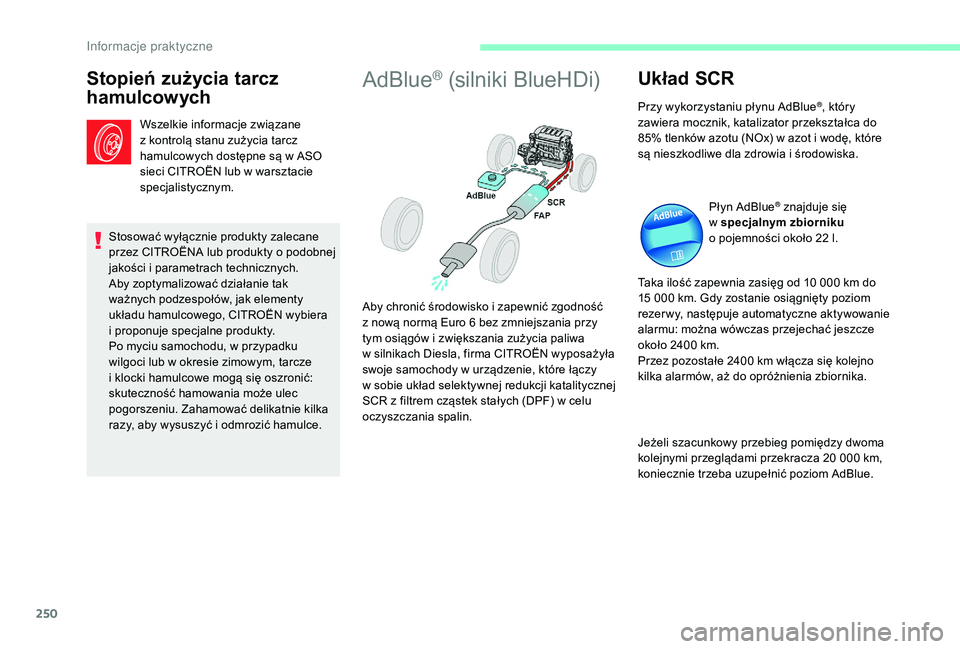

Stopień zużycia tarcz
hamulcowych
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty o

p
odobnej
jakości i
parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, CITROËN wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i

klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i
odmrozić hamulce.
AdBlue® (silniki BlueHDi)Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska.
Płyn AdBlue
® znajduje się
w

specjalnym zbiorniku
o

pojemności około 22 l.
Taka ilość zapewnia zasięg od 10
000 km do
15

000

km. Gdy zostanie osiągnięty poziom
rezer wy, następuje automatyczne aktywowanie
alarmu: można wówczas przejechać jeszcze
około 2400

km.
Przez pozostałe 2400

km włącza się kolejno
kilka alarmów, aż do opróżnienia zbiornika.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza 20
000 km,
koniecznie trzeba uzupełnić poziom AdBlue.
Aby chronić środowisko i

zapewnić zgodność
z

nową normą Euro 6

bez zmniejszania przy
tym osiągów i

zwiększania zużycia paliwa
w

silnikach Diesla, firma CITROËN wyposażyła
swoje samochody w

urządzenie, które łączy
w sobie układ selektywnej redukcji katalitycznej
SCR z

filtrem cząstek stałych (DPF) w

celu
oczyszczania spalin.
Informacje praktyczne

251

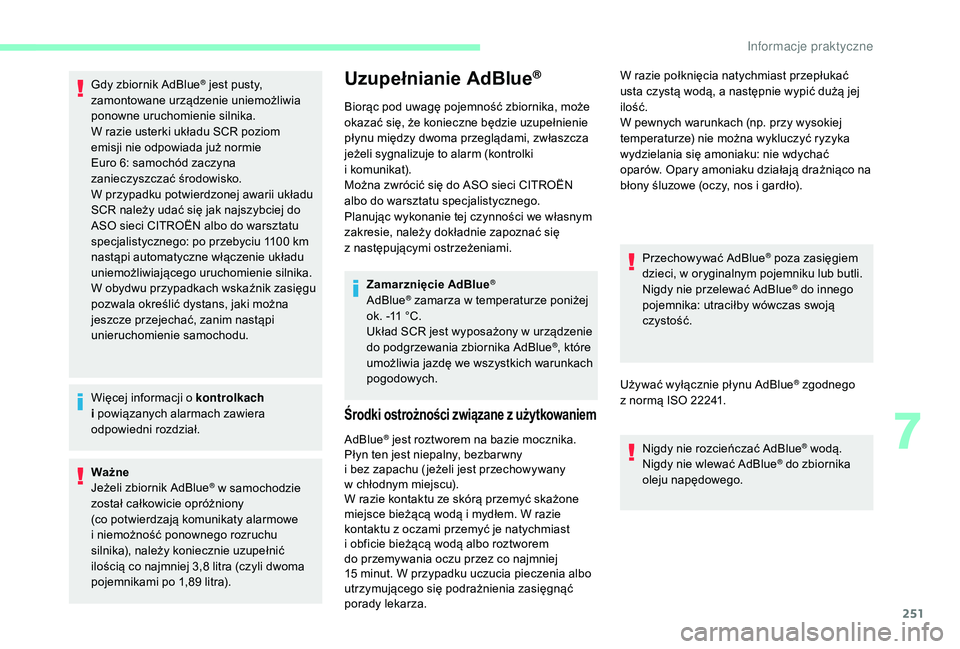

Gdy zbiornik AdBlue® jest pusty,
zamontowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
W razie usterki układu SCR poziom
emisji nie odpowiada już normie
Euro 6: samochód zaczyna
zanieczyszczać środowisko.
W przypadku potwierdzonej awarii układu
SCR należy udać się jak najszybciej do
ASO sieci CITROËN albo do warsztatu
specjalistycznego: po przebyciu 1100
km
nastąpi automatyczne włączenie układu
uniemożliwiającego uruchomienie silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić dystans, jaki można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu.
Więcej informacji o

kontrolkach
i

powiązanych alarmach zawiera
odpowiedni rozdział.
Ważne
Jeżeli zbiornik AdBlue
® w samochodzie
z
ostał całkowicie opróżniony
(co potwierdzają komunikaty alarmowe
i

niemożność ponownego rozruchu
silnika), należy koniecznie uzupełnić
ilością co najmniej 3,8

litra (czyli dwoma
pojemnikami po 1,89

litra).
Uzupełnianie AdBlue®
Biorąc pod uwagę pojemność zbiornika, może
okazać się, że konieczne będzie uzupełnienie
płynu między dwoma przeglądami, zwłaszcza
jeżeli sygnalizuje to alarm (kontrolki
i
k
omunikat).
Można zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.
Planując wykonanie tej czynności we własnym
zakresie, należy dokładnie zapoznać się
z następującymi ostrzeżeniami.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze poniżej
o
k. -11

°C.
Układ SCR jest wyposażony w
urządzenie
do podgrzewania zbiornika AdBlue
®, które
umożliwia jazdę we wszystkich warunkach
pogodowych.
Środki ostrożności związane z użytkowaniem
AdBlue® jest roztworem na bazie mocznika.
Płyn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli jest przechowywany
w chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i
mydłem. W razie
kontaktu z
oczami przemyć je natychmiast
i

obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza. Przechowywać AdBlue
® poza zasięgiem
dzieci, w

oryginalnym pojemniku lub butli.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość.
Używać wyłącznie płynu AdBlue
® zgodnego
z normą ISO 22241.
Nigdy nie rozcieńczać AdBlue
® wodą.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
W razie połknięcia natychmiast przepłukać
usta czystą wodą, a

następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
oparów. Opary amoniaku działają drażniąco na
błony śluzowe (oczy, nos i

gardło).
7
Informacje praktyczne

252
Nigdy nie uzupełniać dodatku
z dystrybutora AdBlue® przeznaczonego
do użytku ciężarówek.

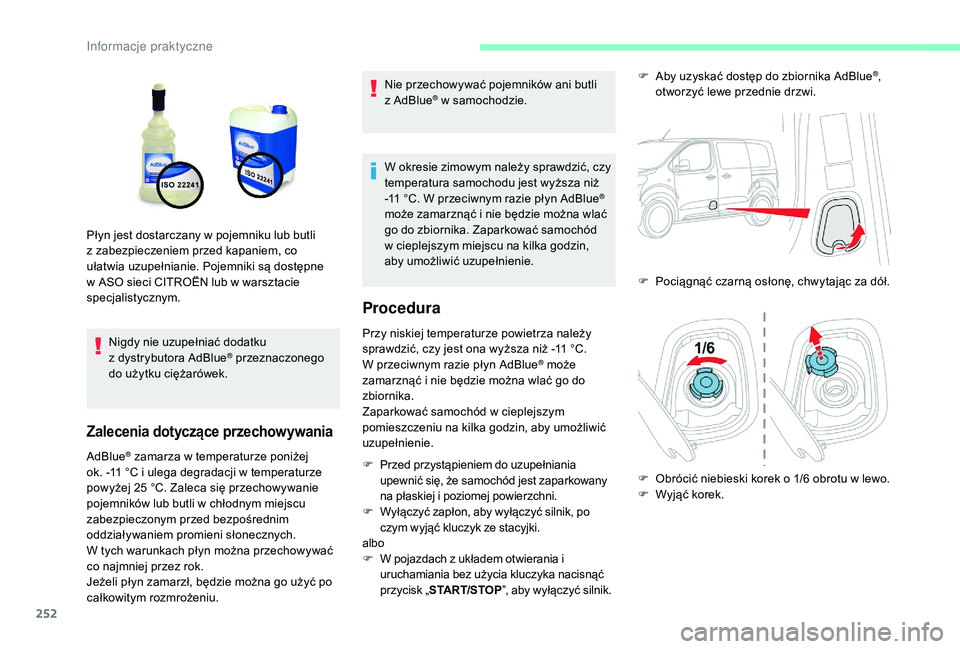

Zalecenia dotyczące przechowywania
AdBlue® zamarza w temperaturze poniżej
o
k. -11

°C i ulega degradacji w temperaturze
powyżej 25
°C. Zaleca się przechowywanie
pojemników lub butli w
chłodnym miejscu
zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach płyn można przechowywać
co najmniej przez rok.
Jeżeli płyn zamarzł, będzie można go użyć po
całkowitym rozmrożeniu. Nie przechowywać pojemników ani butli
z
AdBlue
® w samochodzie.
W
okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż
-11

°C. W przeciwnym razie płyn AdBlue
®
może zamarznąć i

nie będzie można wlać
go do zbiornika. Zaparkować samochód
w

cieplejszym miejscu na kilka godzin,
aby umożliwić uzupełnienie.
Procedura
Płyn jest dostarczany w pojemniku lub butli
z zabezpieczeniem przed kapaniem, co
ułatwia uzupełnianie. Pojemniki są dostępne
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Przy niskiej temperaturze powietrza należy
sprawdzić, czy jest ona wyższa niż -11
°C.
W przeciwnym razie płyn AdBlue
® może
zamarznąć i

nie będzie można wlać go do
zbiornika.
Zaparkować samochód w

cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
F
P

rzed przystąpieniem do uzupełniania
upewnić się, że samochód jest zaparkowany
na płaskiej i

poziomej powierzchni.
F
W

yłączyć zapłon, aby wyłączyć silnik, po
czym wyjąć kluczyk ze stacyjki.
albo
F
W p

ojazdach z

układem otwierania i
uruchamiania bez użycia kluczyka nacisnąć
przycisk „ START/STOP ”, aby wyłączyć silnik. F

A
by uzyskać dostęp do zbiornika AdBlue
®,
otworzyć lewe przednie drzwi.
F

P

ociągnąć czarną osłonę, chwytając za dół.
F

O

brócić niebieski korek o

1/6

obrotu w

lewo.
F

Wy

jąć korek.
Informacje praktyczne

253

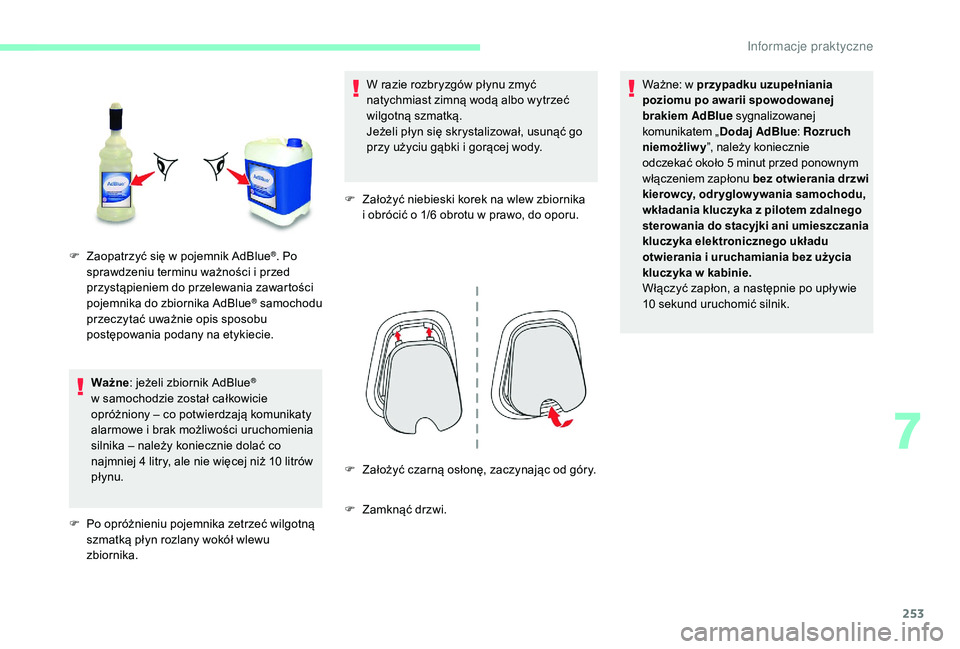

Ważne: jeżeli zbiornik AdBlue®
w

samochodzie został całkowicie
opróżniony – co potwierdzają komunikaty
alarmowe i

brak możliwości uruchomienia
silnika – należy koniecznie dolać co
najmniej 4

litry, ale nie więcej niż 10 litrów
płynu.
F

P

o opróżnieniu pojemnika zetrzeć wilgotną
szmatką płyn rozlany wokół wlewu
zbiornika. W razie rozbryzgów płynu zmyć
natychmiast zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli płyn się skrystalizował, usunąć go
przy użyciu gąbki i
gorącej wody.
F
Z
ałożyć niebieski korek na wlew zbiornika
i obrócić o 1/6 obrotu w prawo, do oporu.
F
Z
ałożyć czarną osłonę, zaczynając od góry.
F

Z
amknąć drzwi. Ważne: w
przypadku uzupełniania
poziomu po awarii spowodowanej
brakiem AdBlue sygnalizowanej
komunikatem „ Dodaj AdBlue : Rozruch
niemożliwy ”, należy koniecznie
odczekać około 5 minut przed ponownym
włączeniem zapłonu bez otwierania drzwi
kierowcy, odr yglow ywania samochodu,
wkładania kluczyka z pilotem zdalnego
sterowania do stacyjki ani umieszczania
kluczyka elektronicznego układu
otwierania i uruchamiania bez użycia
kluczyka w kabinie.
Włączyć zapłon, a następnie po upływie
10 sekund uruchomić silnik.
F

Z

aopatrzyć się w

pojemnik AdBlue
®. Po
sprawdzeniu terminu ważności i

przed
przystąpieniem do przelewania zawartości
pojemnika do zbiornika AdBlue
® samochodu
przeczytać uważnie opis sposobu
postępowania podany na etykiecie.
7
Informacje praktyczne

254

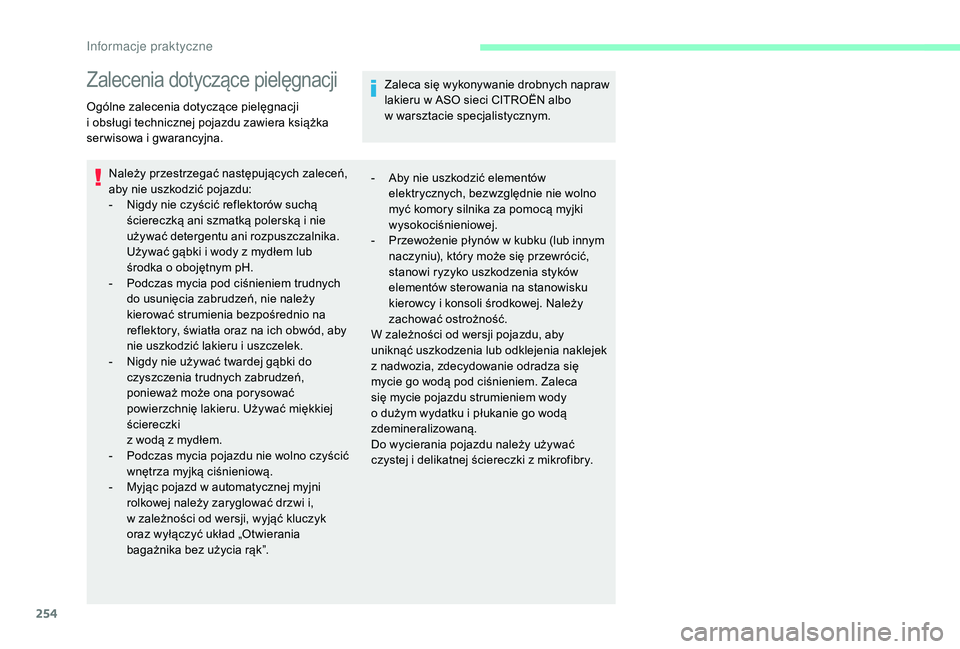

Zalecenia dotyczące pielęgnacji
Ogólne zalecenia dotyczące pielęgnacji
i obsługi technicznej pojazdu zawiera książka
serwisowa i
g
warancyjna.
Należy przestrzegać następujących zaleceń,
aby nie uszkodzić pojazdu:
-

N
igdy nie czyścić reflektorów suchą
ściereczką ani szmatką polerską i
nie
używać detergentu ani rozpuszczalnika.
Używać gąbki i
wody z mydłem lub
środka o
obojętnym pH.
-

P
odczas mycia pod ciśnieniem trudnych
do usunięcia zabrudzeń, nie należy
kierować strumienia bezpośrednio na
reflektory, światła oraz na ich obwód, aby
nie uszkodzić lakieru i
uszczelek.
-

N
igdy nie używać twardej gąbki do
czyszczenia trudnych zabrudzeń,
ponieważ może ona porysować
powierzchnię lakieru. Używać miękkiej
ściereczki
z wodą z
mydłem.
-

P
odczas mycia pojazdu nie wolno czyścić
wnętrza myjką ciśnieniową.
-

M
yjąc pojazd w automatycznej myjni
rolkowej należy zaryglować drzwi i,
w zależności od wersji, wyjąć kluczyk
oraz wyłączyć układ „Otwierania
bagażnika bez użycia rąk”. Zaleca się wykonywanie drobnych napraw
lakieru w
ASO sieci CITROËN albo
w warsztacie specjalistycznym.
-

A
by nie uszkodzić elementów
elektrycznych, bezwzględnie nie wolno
myć komory silnika za pomocą myjki
wysokociśnieniowej.
-

P
rzewożenie płynów w kubku (lub innym
naczyniu), który może się przewrócić,
stanowi ryzyko uszkodzenia styków
elementów sterowania na stanowisku
kierowcy i
konsoli środkowej. Należy
zachować ostrożność.
W zależności od wersji pojazdu, aby
uniknąć uszkodzenia lub odklejenia naklejek
z
nadwozia, zdecydowanie odradza się
mycie go wodą pod ciśnieniem. Zaleca
się mycie pojazdu strumieniem wody
o
dużym wydatku i płukanie go wodą
zdemineralizowaną.
Do wycierania pojazdu należy używać
czystej i
delikatnej ściereczki z mikrofibry.
In

255

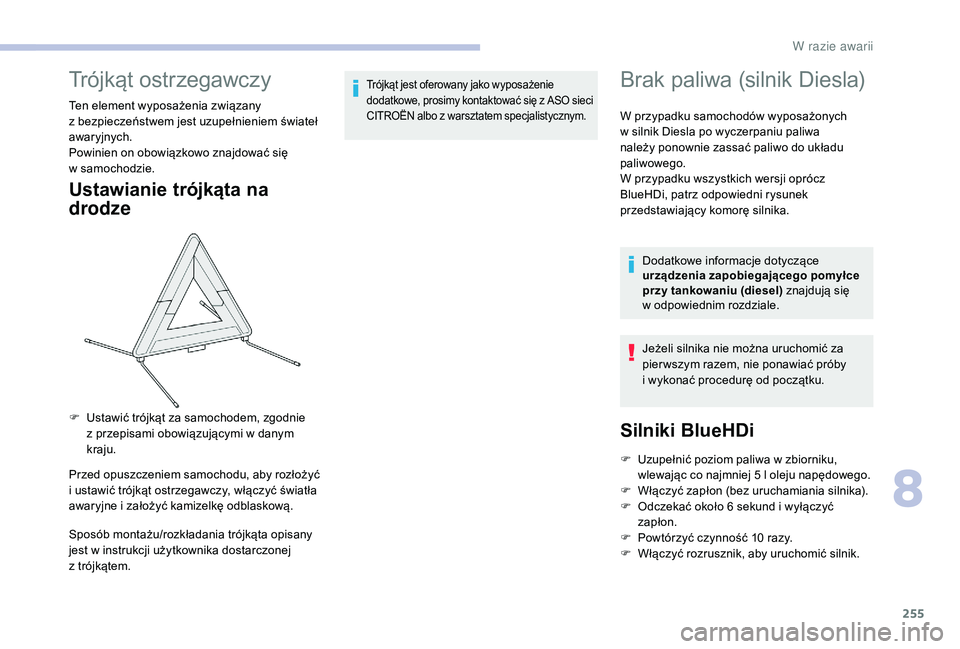

Trójkąt ostrzegawczy
Ten element wyposażenia związany
z bezpieczeństwem jest uzupełnieniem świateł
awaryjnych.
Powinien on obowiązkowo znajdować się
w samochodzie.
Ustawianie trójkąta na
drodze
Przed opuszczeniem samochodu, aby rozłożyć
i ustawić trójkąt ostrzegawczy, włączyć światła
awaryjne i
założyć kamizelkę odblaskową.
Sposób montażu/rozkładania trójkąta opisany
jest w
instrukcji użytkownika dostarczonej
z trójkątem.
Trójkąt jest oferowany jako wyposażenie
dodatkowe, prosimy kontaktować się z ASO sieci
CITROËN albo z
warsztatem specjalistycznym.Brak paliwa (silnik Diesla)
W przypadku samochodów wyposażonych
w silnik Diesla po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego.
W przypadku wszystkich wersji oprócz
BlueHDi, patrz odpowiedni rysunek
przedstawiający komorę silnika.
Dodatkowe informacje dotyczące
urządzenia zapobiegającego pomyłce
przy tankowaniu (diesel) znajdują się
w odpowiednim rozdziale.
Jeżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby
i wykonać procedurę od początku.
Silniki BlueHDi
F Uzupełnić poziom paliwa w zbiorniku,
wlewając co najmniej 5 l oleju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 6 sekund i wyłączyć
zapłon.
F

P
owtórzyć czynność 10 razy.
F

W
łączyć rozrusznik, aby uruchomić silnik.
F

U

stawić trójkąt za samochodem, zgodnie
z

przepisami obowiązującymi w

danym
kraju.
8
W razie awarii

256

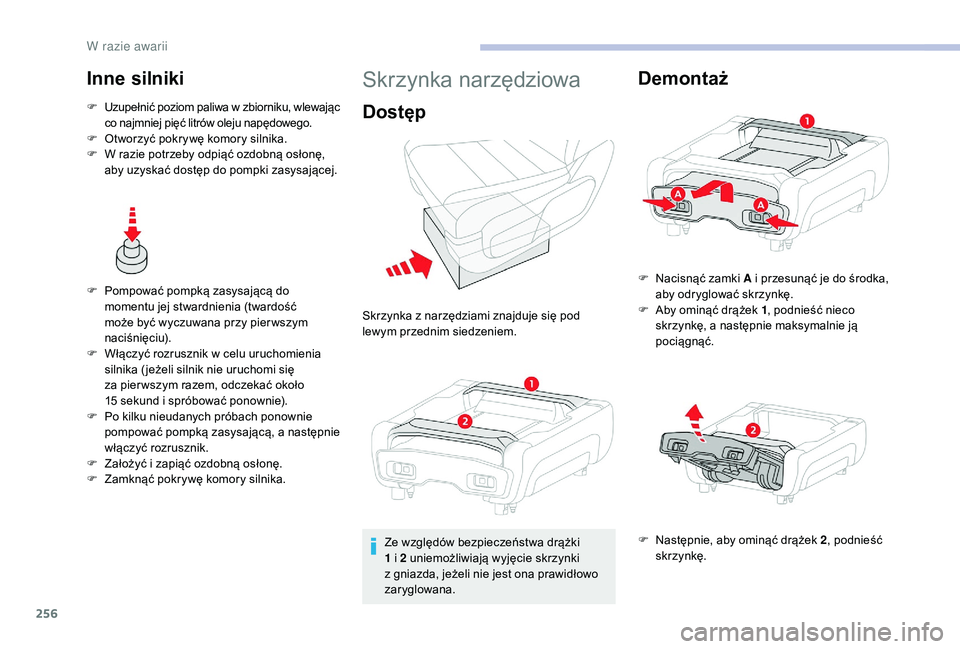

Inne silniki
F Uzupełnić poziom paliwa w zbiorniku, wlewając
co najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę komory silnika.
F

W r
azie potrzeby odpiąć ozdobną osłonę,
aby uzyskać dostęp do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu jej stwardnienia (twardość
może być wyczuwana przy pier wszym
naciśnięciu).
F

W
łączyć rozrusznik w celu uruchomienia
silnika ( jeżeli silnik nie uruchomi się
za pier wszym razem, odczekać około
15
sekund i spróbować ponownie).
F

P
o kilku nieudanych próbach ponownie
pompować pompką zasysającą, a

n
astępnie
włączyć rozrusznik.
F

Z
ałożyć i zapiąć ozdobną osłonę.
F

Z
amknąć pokrywę komory silnika.
Skrzynka narzędziowa
Dostęp
Skrzynka z narzędziami znajduje się pod
l ewym przednim siedzeniem.
Ze względów bezpieczeństwa drążki
1
i 2 uniemożliwiają wyjęcie skrzynki
z gniazda, jeżeli nie jest ona prawidłowo
zaryglowana.
Demontaż
F Nacisnąć zamki A i przesunąć je do środka,
aby odryglować skrzynkę.
F

A
by ominąć drążek 1 , podnieść nieco
skrzynkę, a
następnie maksymalnie ją
pociągnąć.
F

N
astępnie, aby ominąć drążek 2 , podnieść
skrzynkę.
W razie awarii

257

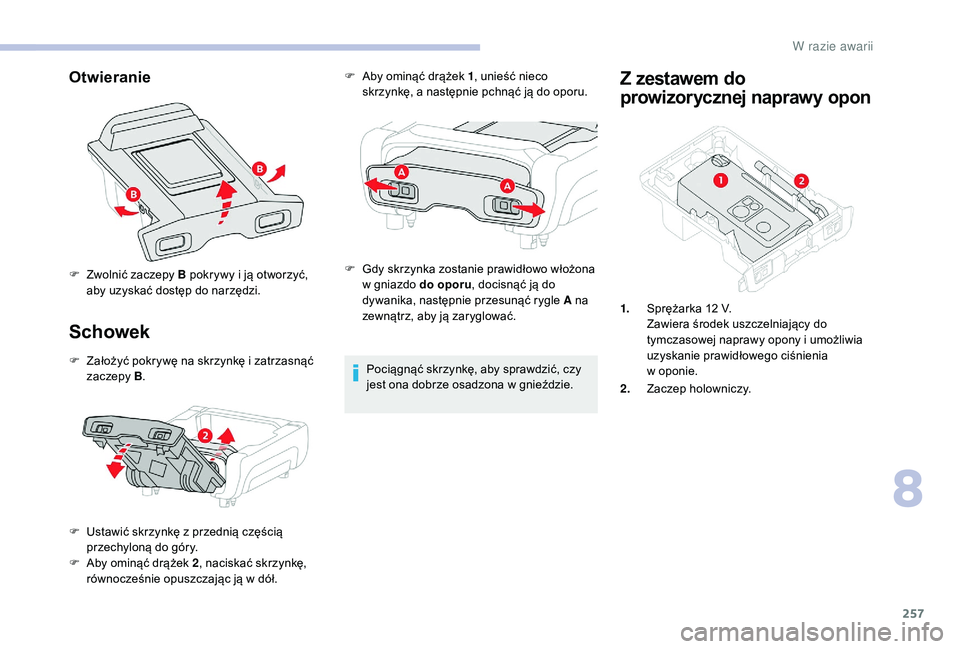

Otwieranie
Schowek
F Założyć pokrywę na skrzynkę i zatrzasnąć
zaczepy B.
F

U
stawić skrzynkę z przednią częścią
przechyloną do góry.
F

A
by ominąć drążek 2 , naciskać skrzynkę,
równocześnie opuszczając ją w
dół.F

A
by ominąć drążek 1
, unieść nieco
skrzynkę, a następnie pchnąć ją do oporu.
F
G
dy skrzynka zostanie prawidłowo włożona
w gniazdo do oporu
, docisnąć ją do
dywanika, następnie przesunąć rygle A na
zewnątrz, aby ją zaryglować.
Pociągnąć skrzynkę, aby sprawdzić, czy
jest ona dobrze osadzona w gnieździe.
Z zestawem do
prowizorycznej naprawy opon
F Zwolnić zaczepy B pokrywy i ją otworzyć,
aby uzyskać dostęp do narzędzi.
1.Sprężarka 12
V.
Zawiera środek uszczelniający do
tymczasowej naprawy opony i
umożliwia
uzyskanie prawidłowego ciśnienia
w oponie.
2. Zaczep holowniczy.
8
W razie awarii

258

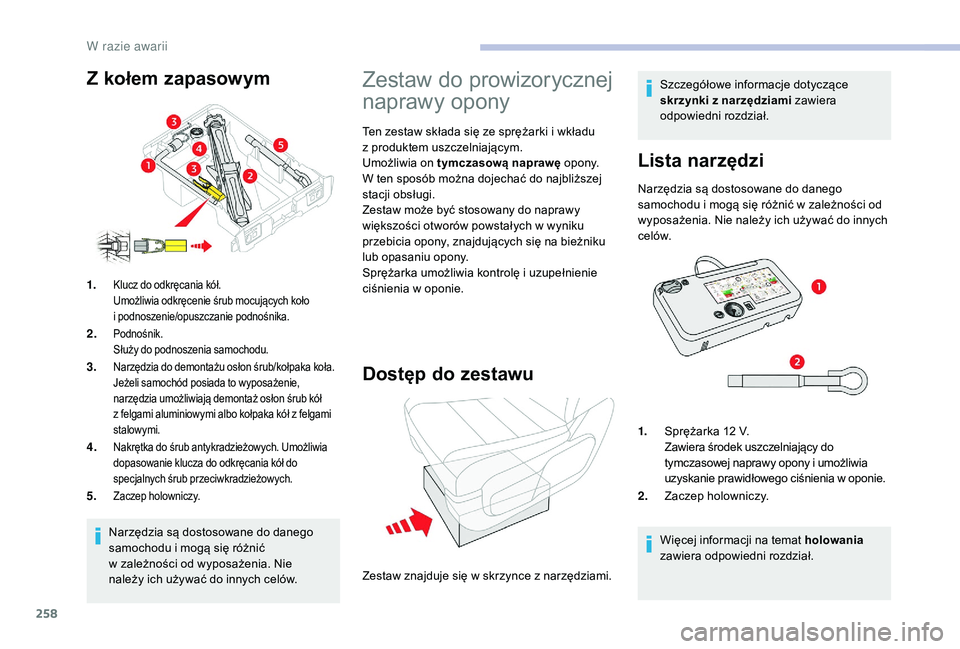

Narzędzia są dostosowane do danego
samochodu i mogą się różnić
w zależności od wyposażenia. Nie
należy ich używać do innych celów.
1.
Klucz do odkręcania kół.
Umożliwia odkręcenie śrub mocujących koło
i
po

dnoszenie/opuszczanie podnośnika.
2.Podnośnik.
Służy do podnoszenia samochodu.
3.Narzędzia do demontażu osłon śrub/kołpaka koła.
Jeżeli samochód posiada to wyposażenie,
narzędzia umożliwiają demontaż osłon śrub kół
z
felgami aluminiowymi albo kołpaka kół z felgami
stalowymi.
4.Nakrętka do śrub antykradzieżowych. Umożliwia
dopasowanie klucza do odkręcania kół do
specjalnych śrub przeciwkradzieżowych.
5.Zaczep holowniczy.
Zestaw do prowizorycznej
naprawy opony
Ten zestaw składa się ze sprężarki i wkładu
z p roduktem uszczelniającym.
Umożliwia on tymczasową naprawę opony.
W ten sposób można dojechać do najbliższej
stacji obsługi.
Zestaw może być stosowany do naprawy
większości otworów powstałych w
wyniku
przebicia opony, znajdujących się na bieżniku
lub opasaniu opony.
Sprężarka umożliwia kontrolę i
uzupełnienie
ciśnienia w
oponie.
Dostęp do zestawu
Szczegółowe informacje dotyczące
skrzynki z narzędziami zawiera
odpowiedni rozdział.
Lista narzędzi
Narzędzia są dostosowane do danego
samochodu i mogą się różnić w zależności od
wyposażenia. Nie należy ich używać do innych
celów.
Zestaw znajduje się w

skrzynce z

narzędziami. 1.
Sprężarka 12
V.
Zawiera środek uszczelniający do
tymczasowej naprawy opony i
umożliwia
uzyskanie prawidłowego ciśnienia w
oponie.
2. Zaczep holowniczy.
Więcej informacji na temat holowania
zawiera odpowiedni rozdział.
Z kołem zapasowym
W razie awarii
