CITROEN JUMPER SPACETOURER 2018 Kezelési útmutató (in Hungarian)

269

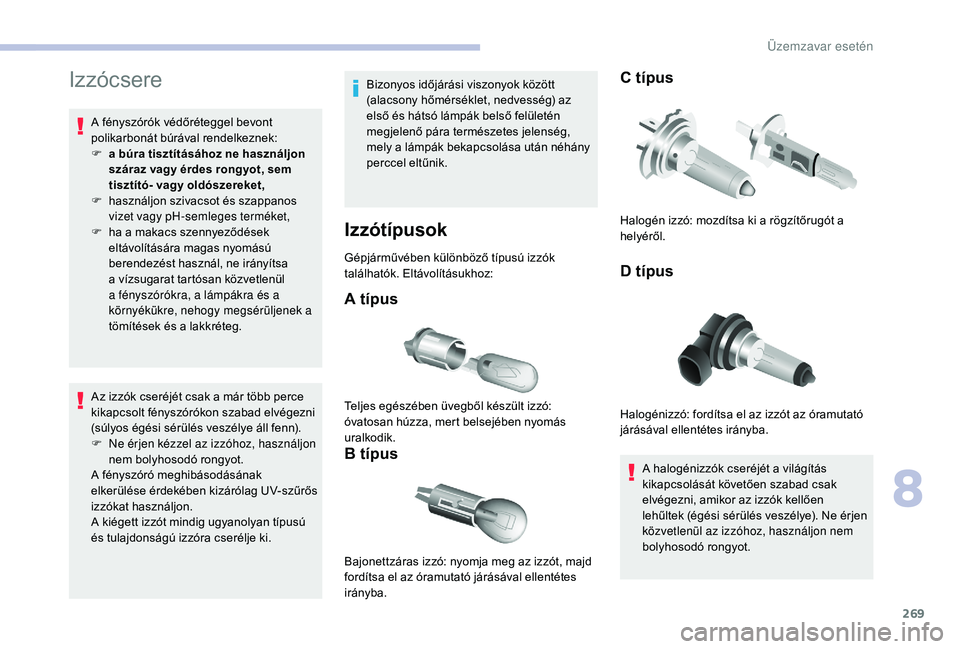

Izzócsere
A fényszórók védőréteggel bevont
polikarbonát búrával rendelkeznek:
F
a b
úra tisztításához ne használjon
száraz vagy érdes rongyot, sem
tisztító- vagy oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek a
tömítések és a lakkréteg.
Az izzók cseréjét csak a már több perce
kikapcsolt fényszórókon szabad elvégezni
(súlyos égési sérülés veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz, használjon
nem bolyhosodó rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-szűrős
izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki. Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után néhány
perccel eltűnik.
Izzótípusok
Gépjárművében különböző típusú izzók
találhatók. Eltávolításukhoz:
A típus
B típus
C típus
D típus
A halogénizzók cseréjét a világítás
kikapcsolását követően szabad csak
elvégezni, amikor az izzók kellően
lehűltek (égési sérülés veszélye). Ne érjen
közvetlenül az izzóhoz, használjon nem
bolyhosodó rongyot.
Teljes egészében üvegből készült izzó:
óvatosan húzza, mert belsejében nyomás
uralkodik.
Bajonettzáras izzó: nyomja meg az izzót, majd
fordítsa el az óramutató járásával ellentétes
irányba. Halogén izzó: mozdítsa ki a rögzítőrugót a
helyéről.
Halogénizzó: fordítsa el az izzót az óramutató
járásával ellentétes irányba.
8
Üzemzavar esetén

270

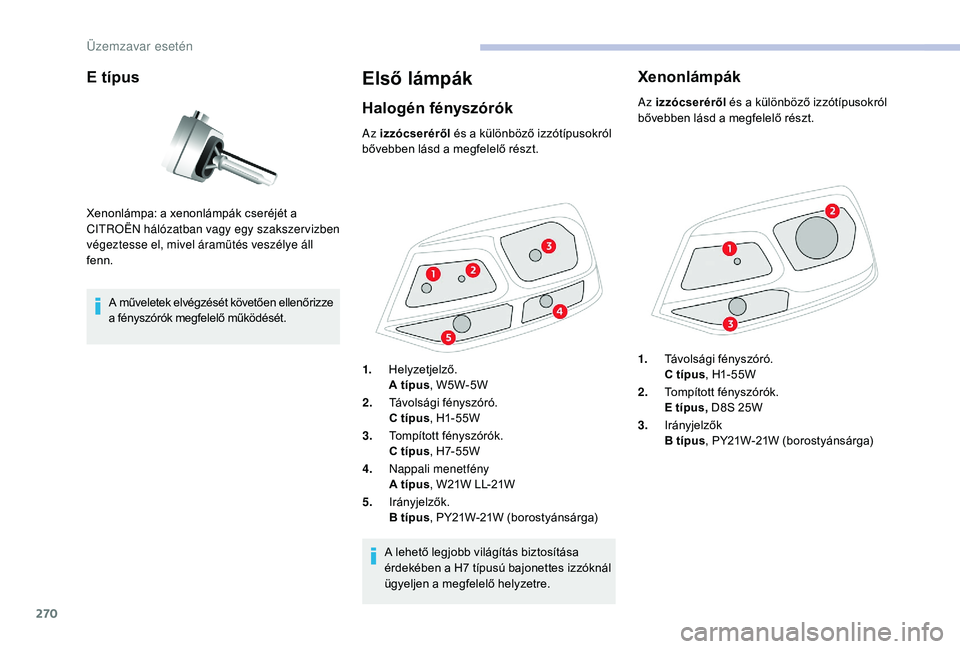

E típus
A műveletek elvégzését követően ellenőrizze
a fényszórók megfelelő működését.
Első lámpák
Halogén fényszórók
Xenonlámpa: a xenonlámpák cseréjét a
CITROËN hálózatban vagy egy szakszervizben
végeztesse el, mivel áramütés veszélye áll
fenn.Az izzócseréről
és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
A lehető legjobb világítás biztosítása
érdekében a H7 típusú bajonettes izzóknál
ügyeljen a megfelelő helyzetre.
1.
Helyzetjelző.
A típus , W5W-5W
2. Távolsági fényszóró.
C típus , H1-55W
3. Tompított fényszórók.
C típus , H7-55W
4. Nappali menetfény
A típus , W21W LL-21W
5. Irányjelzők.
B típus , PY21W-21W (borostyánsárga)
Xenonlámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
1. Távolsági fényszóró.
C típus , H1-55W
2. Tompított fényszórók.
E típus, D8S 25W
3. Irányjelzők
B típus , PY21W-21W (borostyánsárga)
Üzemzavar esetén

271

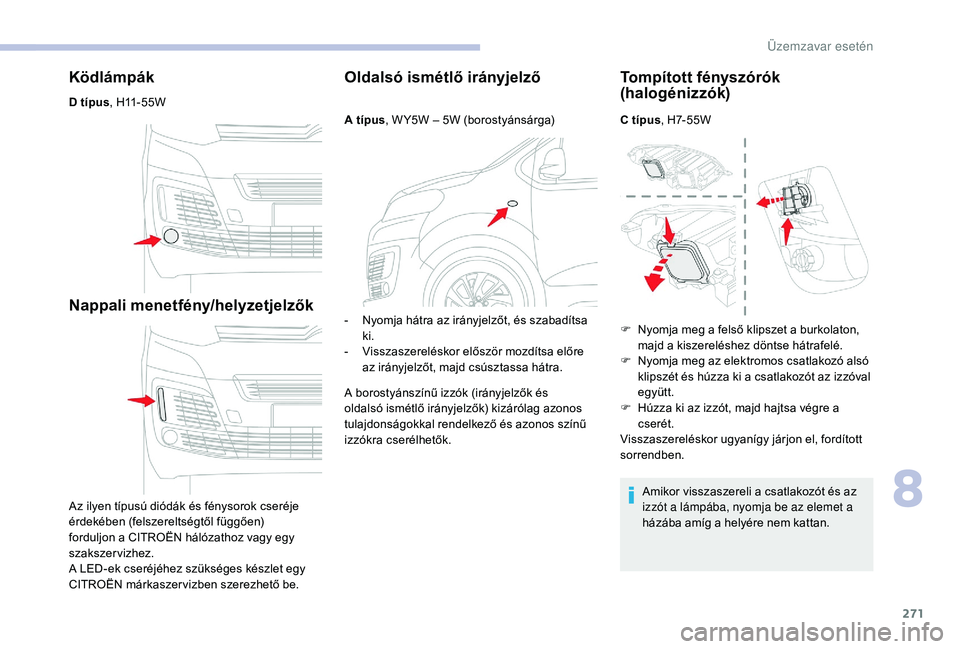

Ködlámpák
D típus, H11-55W
Nappali menetfény/helyzetjelzők
Az ilyen típusú diódák és fénysorok cseréje
érdekében (felszereltségtől függően)
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A LED-ek cseréjéhez szükséges készlet egy
CITROËN márkaszervizben szerezhető be.
Oldalsó ismétlő irányjelző
A típus, W Y5W – 5W (borostyánsárga)
-
N
yomja hátra az irányjelzőt, és szabadítsa
ki.
-

V
isszaszereléskor először mozdítsa előre
az irányjelzőt, majd csúsztassa hátra.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Tompított fényszórók
(halogénizzók)
C típus , H7-55W
Amikor visszaszereli a csatlakozót és az
izzót a lámpába, nyomja be az elemet a
házába amíg a helyére nem kattan.
F

N
yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

N
yomja meg az elektromos csatlakozó alsó
klipszét és húzza ki a csatlakozót az izzóval
együtt.
F

H
úzza ki az izzót, majd hajtsa végre a
cserét.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
8
Üzemzavar esetén

272

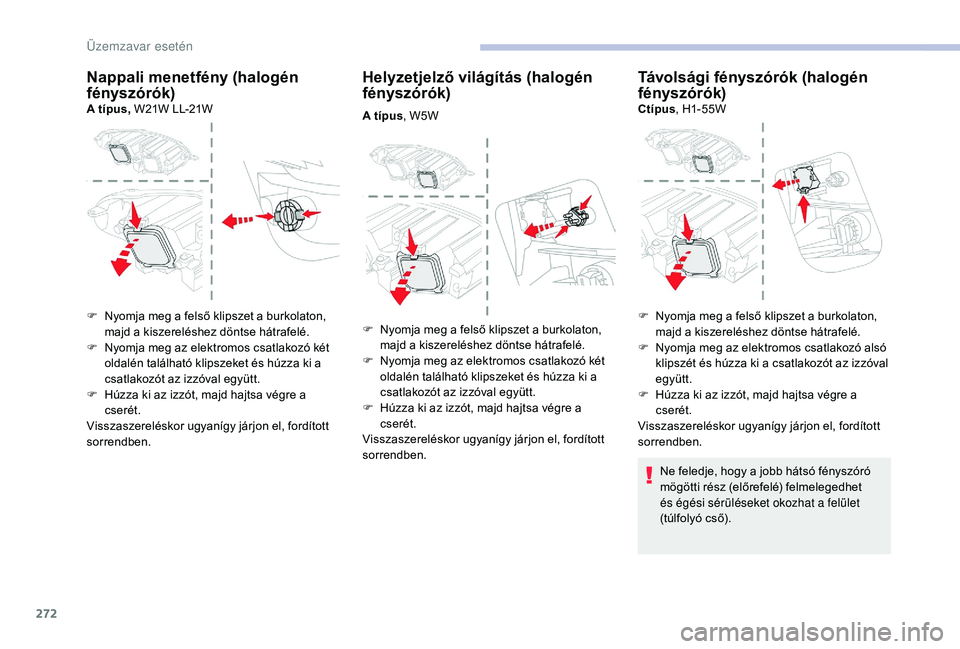

Nappali menetfény (halogén
fényszórók)
A típus, W21W LL-21W
Helyzetjelző világítás (halogén
fényszórók)
A típus, W5W
Távolsági fényszórók (halogén
fényszórók)
Ctípus , H1-55W
F

N

yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

N

yomja meg az elektromos csatlakozó két
oldalén található klipszeket és húzza ki a
csatlakozót az izzóval együtt.
F

H

úzza ki az izzót, majd hajtsa végre a
cserét.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben. F

N

yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

N

yomja meg az elektromos csatlakozó két
oldalén található klipszeket és húzza ki a
csatlakozót az izzóval együtt.
F

H

úzza ki az izzót, majd hajtsa végre a
cserét.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben. F

N
yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

N
yomja meg az elektromos csatlakozó alsó
klipszét és húzza ki a csatlakozót az izzóval
együtt.
F

H
úzza ki az izzót, majd hajtsa végre a
cserét.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Ne feledje, hogy a jobb hátsó fényszóró
mögötti rész (előrefelé) felmelegedhet
és égési sérüléseket okozhat a felület
(túlfolyó cső).
Üzemzavar esetén

273

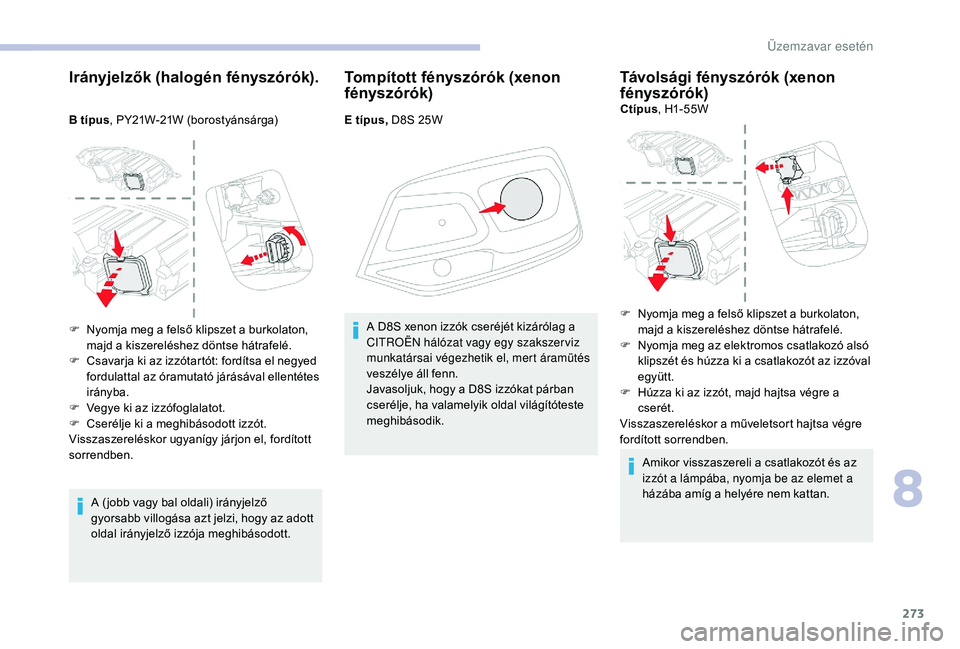

Irányjelzők (halogén fényszórók).
B típus, PY21W-21W (borostyánsárga)
A ( jobb vagy bal oldali) irányjelző
gyorsabb villogása azt jelzi, hogy az adott
oldal irányjelző izzója meghibásodott.
Tompított fényszórók (xenon
fényszórók)
E típus, D8S 25W A D8S xenon izzók cseréjét kizárólag a
CITROËN hálózat vagy egy szakszer viz
munkatársai végezhetik el, mert áramütés
veszélye áll fenn.
Javasoljuk, hogy a D8S izzókat párban
cserélje, ha valamelyik oldal világítóteste
meghibásodik.
Távolsági fényszórók (xenon
fényszórók)
Ctípus , H1-55W
Amikor visszaszereli a csatlakozót és az
izzót a lámpába, nyomja be az elemet a
házába amíg a helyére nem kattan.
F

N

yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

C

savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

V

egye ki az izzófoglalatot.
F

C

serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben. F

N
yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

N
yomja meg az elektromos csatlakozó alsó
klipszét és húzza ki a csatlakozót az izzóval
együtt.
F

H
úzza ki az izzót, majd hajtsa végre a
cserét.
Visszaszereléskor a műveletsort hajtsa végre
fordított sorrendben.
8
Üzemzavar esetén

274

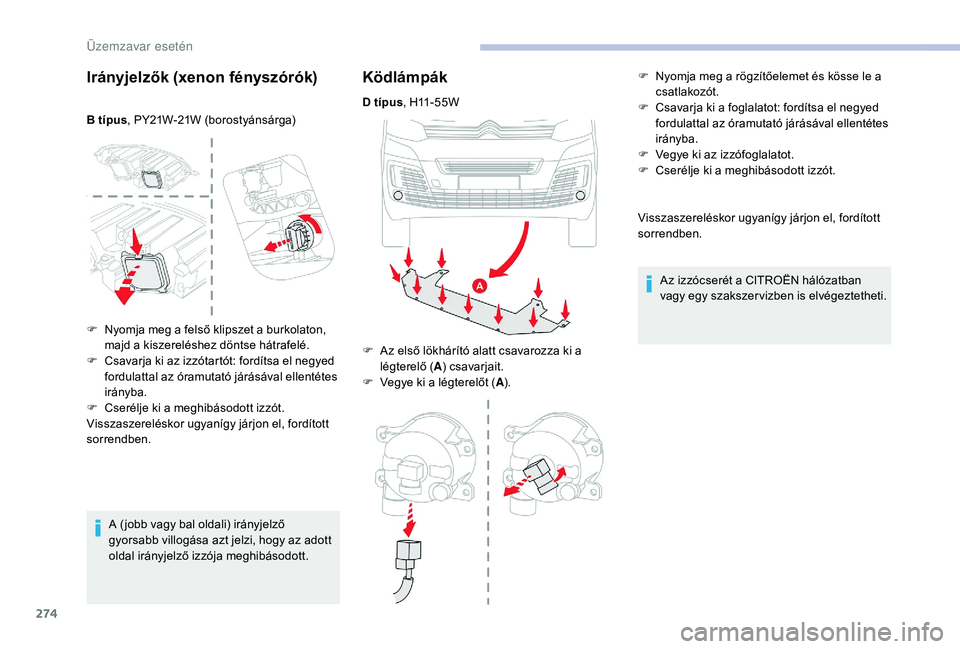

Irányjelzők (xenon fényszórók)
B típus, PY21W-21W (borostyánsárga)
A ( jobb vagy bal oldali) irányjelző
gyorsabb villogása azt jelzi, hogy az adott
oldal irányjelző izzója meghibásodott.
Ködlámpák
D típus , H11-55W
F
A
z első lökhárító alatt csavarozza ki a
légterelő ( A) csavarjait.
F

V
egye ki a légterelőt ( A). F

N
yomja meg a rögzítőelemet és kösse le a
csatlakozót.
F C savarja ki a foglalatot: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben. Az izzócserét a CITROËN hálózatban
vagy egy szakszer vizben is elvégeztetheti.
F

N

yomja meg a felső klipszet a burkolaton,
majd a kiszereléshez döntse hátrafelé.
F

C

savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

C

serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Üzemzavar esetén

275
1.Féklámpák/helyzetjelző lámpák.
B típus, P21/5W-21/5W
2. Irányjelzők
B típus , PY21W-21W (borostyánsárga)
3. Tolatólámpák
B típus, P21W-21W
4. Ködfényszórók/helyzetjelző lámpák.
B típus, P21/4W-21/4W
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez. F

A
zonosítsa a kiégett izzót, majd nyissa ki a
hátsó ajtókat.
F
A g
épkocsi belseje felől távolítsa el a
szellőzőrácsot, ha van a gépkocsiban.
F
K
ívülről haladva csavarozza ki a két
rögzítőcsavart.
F
A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F

K
össe le az elektromos csatlakozót.F

H
úzza szét kissé a 3 nyelvet, és vegye ki a
foglalatot.
F
A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.

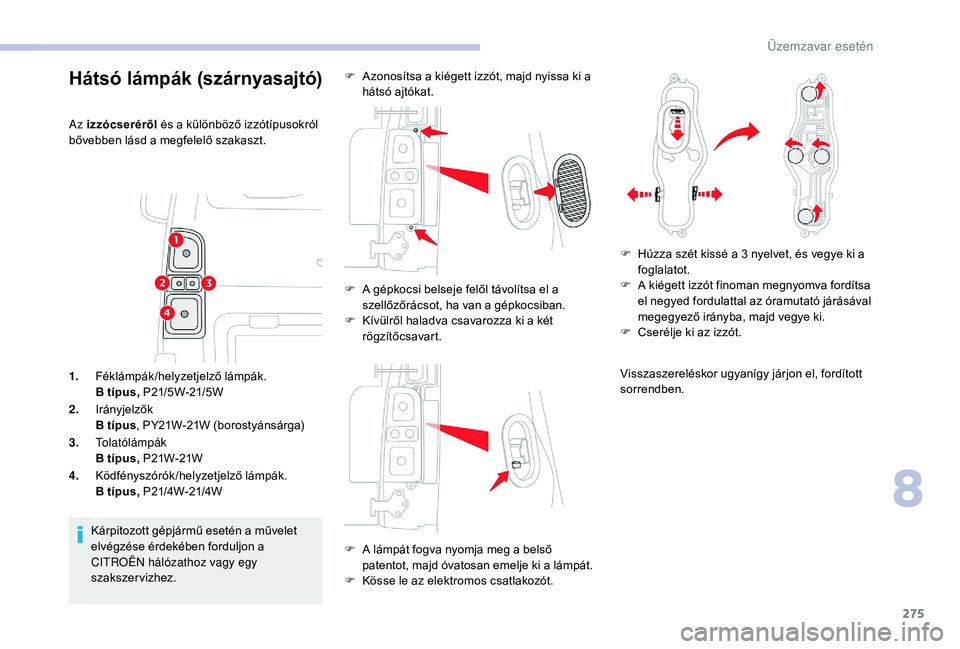

Hátsó lámpák (szárnyasajtó)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő szakaszt.
8
Üzemzavar esetén

276

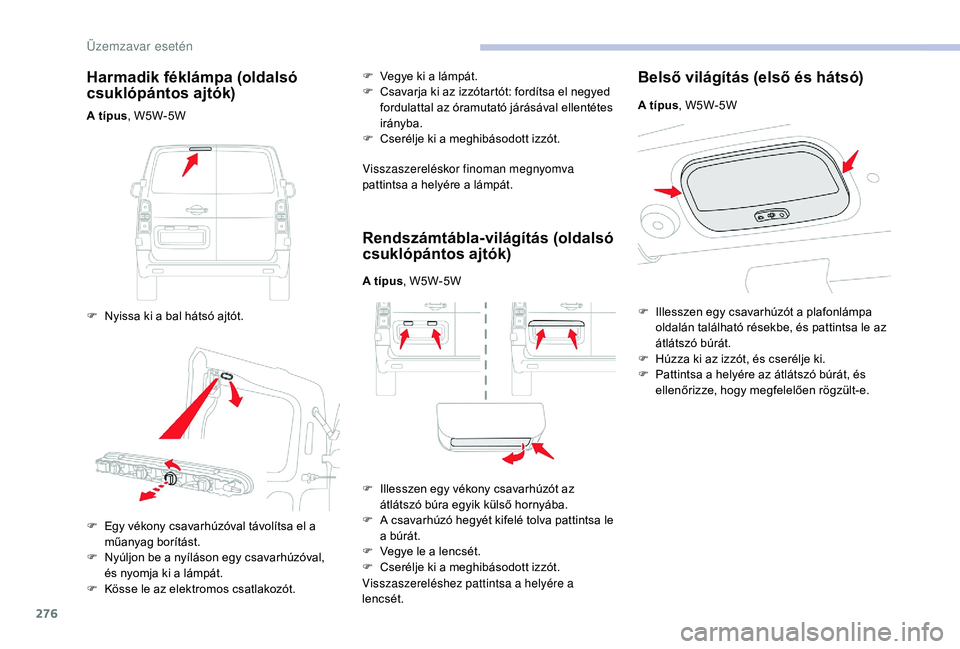

Harmadik féklámpa (oldalsó
csuklópántos ajtók)
A típus, W5W-5W
F
N
yissa ki a bal hátsó ajtót. F

V
egye ki a lámpát.
F
C
savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor finoman megnyomva
pattintsa a helyére a lámpát.
Rendszámtábla-világítás (oldalsó
csuklópántos ajtók)
A típus , W5W-5W
F
I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a búrát.
F

V
egye le a lencsét.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléshez pattintsa a helyére a
lencsét.
Belső világítás (első és hátsó)
F Egy vékony csavarhúzóval távolítsa el a műanyag borítást.
F

N
yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F

K
össe le az elektromos csatlakozót. A típus
, W5W-5W
F
I
llesszen egy csavarhúzót a plafonlámpa
oldalán található résekbe, és pattintsa le az
átlátszó búrát.
F
H
úzza ki az izzót, és cserélje ki.
F
P
attintsa a helyére az átlátszó búrát, és
ellenőrizze, hogy megfelelően rögzült-e.
Üzemzavar esetén

277
1.Féklámpák/helyzetjelző lámpák.
B típus, P21/5W-21/5W
2. Irányjelzők
B típus , PY21W-21W (borostyánsárga)
3. Tolatólámpák
B típus, P21W-21W
4. Ködfényszórók/helyzetjelző lámpák.
B típus, P21/4W-21/4W
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez. F

A
zonosítsa a hibás izzót, majd nyissa fel a
csomagtérfedelet.
F
A j
ármű belseje felől távolítsa el a
takaróelemet (ha van a gépkocsiban).
F
K
ívülről nyomja meg a műanyag díszítőelem
belső patentjeit, majd kifelé billentve
távolítsa el.
F

C
savarozza ki a két rögzítőcsavart.F

A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F
K
össe le az elektromos csatlakozót.
F
H
úzza szét kissé a 3 nyelvet, és vegye ki a
foglalatot.

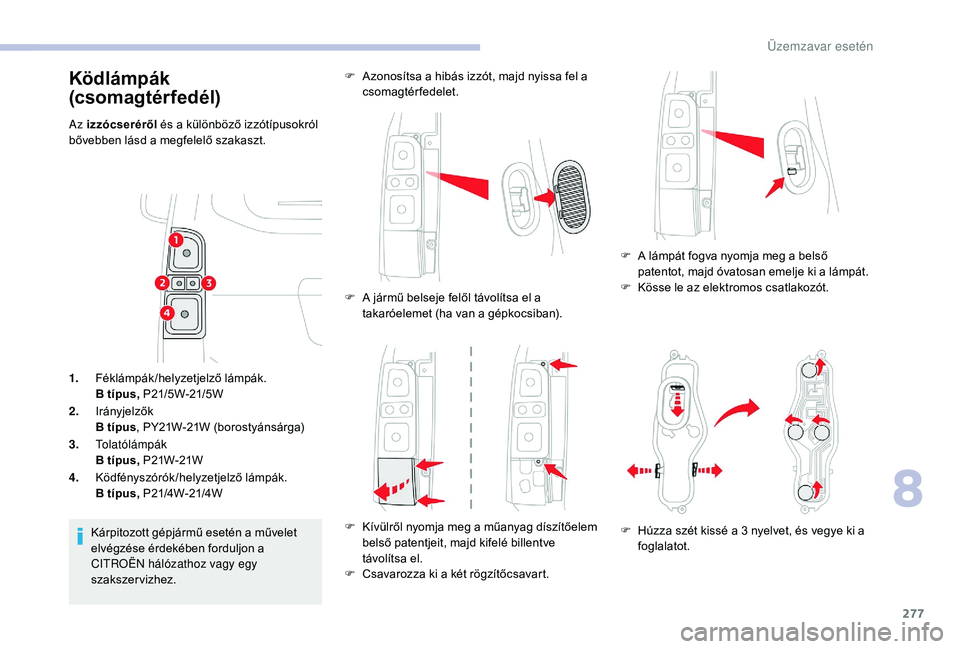

Ködlámpák
(csomagtérfedél)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő szakaszt.
8
Üzemzavar esetén

278
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.

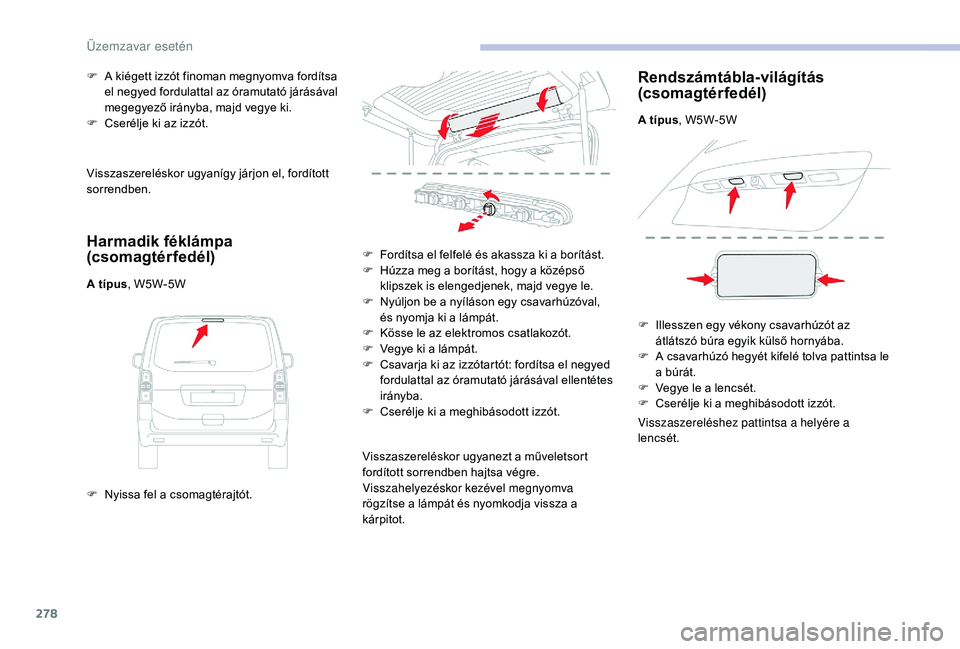

Harmadik féklámpa
(csomagtérfedél)
A típus, W5W-5W
F
N
yissa fel a csomagtérajtót.
F

A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F
C
serélje ki az izzót.
F
F
ordítsa el felfelé és akassza ki a borítást.
F H úzza meg a borítást, hogy a középső
klipszek is elengedjenek, majd vegye le.
F

N
yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F

K
össe le az elektromos csatlakozót.
F

V
egye ki a lámpát.
F

C
savarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
Visszahelyezéskor kezével megnyomva
rögzítse a lámpát és nyomkodja vissza a
kárpitot.
Rendszámtábla-világítás
(csomagtérfedél)
A típus , W5W-5W
F
I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a búrát.
F

V
egye le a lencsét.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléshez pattintsa a helyére a
lencsét.
Üzemzavar esetén
