CITROEN JUMPER SPACETOURER 2020 Ghiduri De Utilizare (in Romanian)

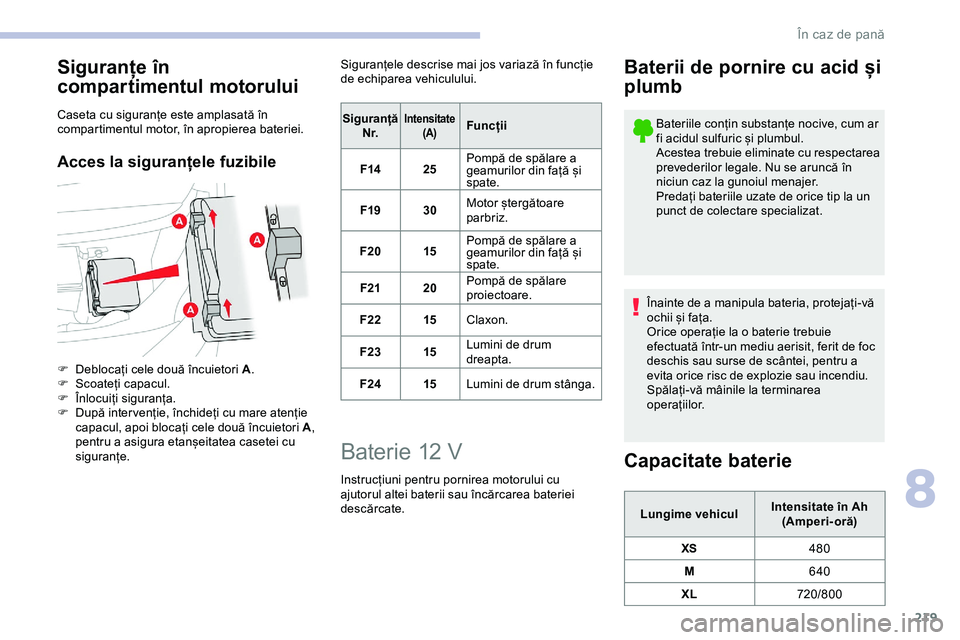

219
Siguranțe în
compartimentul motorului
Caseta cu siguranțe este amplasată în
compartimentul motor, în apropierea bateriei.
Acces la siguranțele fuzibile
F Deblocați cele două încuietori A.
F S coateți capacul.
F

Î
nlocuiți siguranța.
F

D
upă inter venție, închideți cu mare atenție
capacul, apoi blocați cele două încuietori
A,
pentru a asigura etanșeitatea casetei cu
siguranțe. Siguranțele descrise mai jos variază în funcție
de echiparea vehiculului.
Siguranță N r.
Intensitate (A)Funcții
F14 25Pompă de spălare a
geamurilor din față și
spate.
F19 30Motor ștergătoare
parbriz.
F20 15Pompă de spălare a
geamurilor din față și
spate.
F21 20Pompă de spălare
proiectoare.
F22 15Claxon.
F23 15Lumini de drum
dreapta.
F24 15Lumini de drum stânga.
Baterie 12 V
Instrucțiuni pentru pornirea motorului cu
ajutorul altei baterii sau încărcarea bateriei
descărcate.
Baterii de pornire cu acid și
plumb
Bateriile conțin substanțe nocive, cum ar
fi acidul sulfuric și plumbul.
Acestea trebuie eliminate cu respectarea
prevederilor legale. Nu se aruncă în
niciun caz la gunoiul menajer.
Predați bateriile uzate de orice tip la un
punct de colectare specializat.
Înainte de a manipula bateria, protejați-vă
ochii și fața.
Orice operație la o baterie trebuie
efectuată într-un mediu aerisit, ferit de foc
deschis sau surse de scântei, pentru a
evita orice risc de explozie sau incendiu.
Spălați-vă mâinile la terminarea
operațiilor.
Capacitate baterie
Lungime vehicul Intensitate în Ah
(Amperi-oră)
XS 480
M 640
XL 720/800
8
În caz de pană

220
Bateria este amplasată în compartimentul
motorului.
F
D
eschideți capota folosind maneta din
interior, apoi pe cea din exterior.
F

F
ixați tija de susținere a capotei.
Pentru mai multe informații despre
Capotă și Motor , consultați secțiunile
corespunzătoare.
Pornire cu ajutorul altei
baterii
Dacă bateria vehiculului este descărcată,
motorul poate fi pornit folosind o baterie de
rezer vă (externă sau de pe un alt vehicul)
și cabluri sau folosind o stație de încărcare
baterii.
Nu încercați niciodată să porniți motorul
prin conectarea unui redresor.
Nu utilizați niciodată o stație de încărcare
baterii de 24 V sau mai mult.
Verificați în prealabil dacă bateria de
rezer vă are o tensiune nominală de 12
V și o capacitate minimă egală cu cea a
bateriei descărcate.
Cele două vehicule nu trebuie să se
atingă.
Opriți toți consumatorii din cele două
vehicule (sistem audio, ștergătoare, lumini
e t c .) .
Așezați cablurile de pornire astfel încât să
nu ajungă aproape de păr țile mobile ale
motorului (ventilator, curea etc.).
Nu deconectați borna (+) cât timp motorul
este în funcțiune.
Înlocuiți întotdeauna bateria cu o alta cu
caracteristici echivalente.
Acces la baterie
F Îndepărtați protecția de plastic pentru
a accesa borna (+), dacă vehiculul este
prevăzut cu această componentă.
Borna (-) a bateriei nu este accesibilă.
Un punct de masă detașat este amenajat în
partea din față a vehiculului. F

R
idicați protecția de plastic a bornei (+),
dacă vehiculul este echipat cu această
componentă.
F
C
onectați cablul roșu la borna (+) a bateriei
în pană A (la cotul metalic), apoi la borna (+)
a bateriei de rezer vă B sau a stației de
încărcare.
F
C
onectați un capăt al cablului verde sau
negru la borna (-) a bateriei de rezer vă B
sau a stației de încărcare (sau la masa
vehiculului de depanare).
F
C
onectați celălalt capăt al cablului
verde sau negru la punctul de masă C al
vehiculului în pană.
F

P
orniți motorul vehiculului de depanare,
apoi lăsați-l să meargă câteva minute.
F

A
cționați demarorul vehiculului în pană și
lăsați motorul să funcționeze.
Dacă motorul nu pornește imediat, tăiați
contactul și așteptați puțin înainte de a încerca
din nou.
În caz de pană

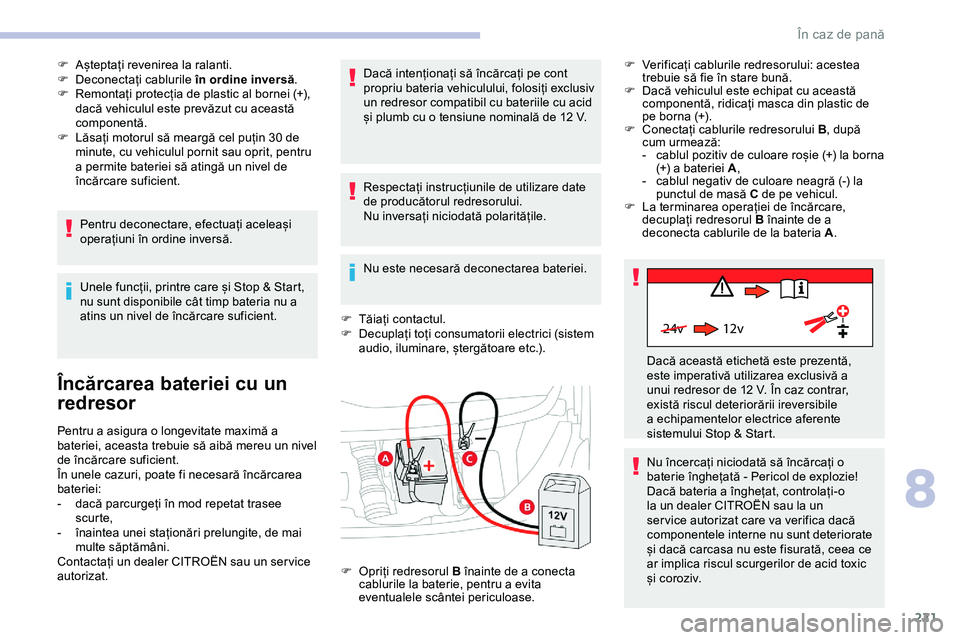

221
24v 12v
F Așteptați revenirea la ralanti.
F D econectați cablurile în ordine inversă .
F

R
emontați protecția de plastic al bornei (+),
dacă vehiculul este prevăzut cu această
componentă.
F

L
ăsați motorul să meargă cel puțin 30 de
minute, cu vehiculul pornit sau oprit, pentru
a permite bateriei să atingă un nivel de
încărcare suficient.
Pentru deconectare, efectuați aceleași
operațiuni în ordine inversă.
Unele funcții, printre care și Stop & Start,
nu sunt disponibile cât timp bateria nu a
atins un nivel de încărcare suficient.
Încărcarea bateriei cu un
redresor
Pentru a asigura o longevitate maximă a
bateriei, aceasta trebuie să aibă mereu un nivel
de încărcare suficient.
În unele cazuri, poate fi necesară încărcarea
bateriei:
-

d
acă parcurgeți în mod repetat trasee
scurte,
-

în
aintea unei staționări prelungite, de mai
multe săptămâni.
Contactați un dealer CITROËN sau un ser vice
autorizat. Dacă intenționați să încărcați pe cont
propriu bateria vehiculului, folosiți exclusiv
un redresor compatibil cu bateriile cu acid
și plumb cu o tensiune nominală de 12 V.
Respectați instrucțiunile de utilizare date
de producătorul redresorului.
Nu inversați niciodată polaritățile.
Nu este necesară deconectarea bateriei.
F
T
ăiați contactul.
F
D
ecuplați toți consumatorii electrici (sistem
audio, iluminare, ștergătoare etc.). F
V
erificați cablurile redresorului: acestea
trebuie să fie în stare bună.
F
D
acă vehiculul este echipat cu această
componentă, ridicați masca din plastic de
pe borna (+).
F
C
onectați cablurile redresorului B
, după
cum urmează:
-
c
ablul pozitiv de culoare roșie (+) la borna
(+) a bateriei A ,
-
c
ablul negativ de culoare neagră (-) la
punctul de masă C de pe vehicul.
F
L
a terminarea operației de încărcare,
decuplați redresorul B înainte de a
deconecta cablurile de la bateria A .
F
O
priți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita
eventualele scântei periculoase. Dacă această etichetă este prezentă,
este imperativă utilizarea exclusivă a
unui redresor de 12 V. În caz contrar,
există riscul deteriorării ireversibile
a echipamentelor electrice aferente
sistemului Stop & Start.
Nu încercați niciodată să încărcați o
baterie înghețată - Pericol de explozie!
Dacă bateria a înghețat, controlați-o
la un dealer CITROËN sau la un
ser vice autorizat care va verifica dacă
componentele interne nu sunt deteriorate
și dacă carcasa nu este fisurată, ceea ce
ar implica riscul scurgerilor de acid toxic
și coroziv.
8

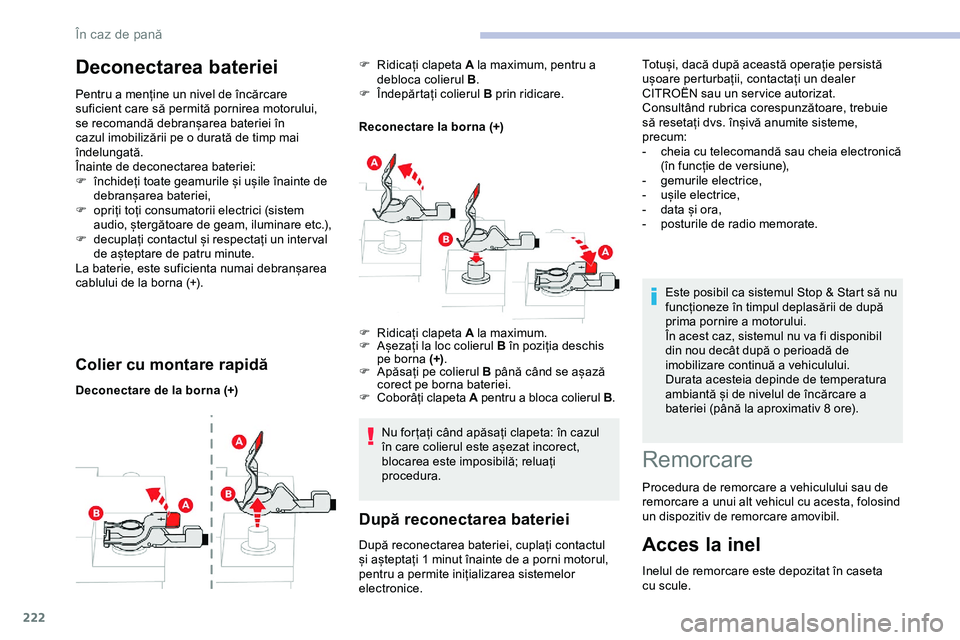

222
Deconectarea bateriei
Pentru a menține un nivel de încărcare
suficient care să permită pornirea motorului,
se recomandă debranșarea bateriei în
cazul imobilizării pe o durată de timp mai
îndelungată.
Înainte de deconectarea bateriei:
F
în
chideți toate geamurile și ușile înainte de
debranșarea bateriei,
F

o
priți toți consumatorii electrici (sistem
audio, ștergătoare de geam, iluminare etc.),
F

d
ecuplați contactul și respectați un inter val
de așteptare de patru minute.
La baterie, este suficienta numai debranșarea
cablului de la borna (+).
Colier cu montare rapidă
Deconectare de la borna (+) Reconectare la borna (+)
Nu for țați când apăsați clapeta: în cazul
în care colierul este așezat incorect,
blocarea este imposibilă; reluați
procedura.
După reconectarea bateriei
F Ridicați clapeta A la maximum, pentru a debloca colierul B .
F

Î
ndepărtați colierul B prin ridicare.
După reconectarea bateriei, cuplați contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor
electronice. Este posibil ca sistemul Stop & Start să nu
funcționeze în timpul deplasării de după
prima pornire a motorului.
În acest caz, sistemul nu va fi disponibil
din nou decât după o perioadă de
imobilizare continuă a vehiculului.
Durata acesteia depinde de temperatura
ambiantă și de nivelul de încărcare a
bateriei (până la aproximativ 8 ore).
Remorcare
Procedura de remorcare a vehiculului sau de
remorcare a unui alt vehicul cu acesta, folosind
un dispozitiv de remorcare amovibil.
Acces la inel
Inelul de remorcare este depozitat în caseta
cu scule.
F

R

idicați clapeta A la maximum.
F

A

șezați la loc colierul B în poziția deschis
pe borna (+) .
F

A

păsați pe colierul B până când se așază
corect pe borna bateriei.
F

C

oborâți clapeta A
pentru a bloca colierul B .Totuși, dacă după această operație persistă
ușoare perturbații, contactați un dealer
CITROËN sau un ser vice autorizat.
Consultând rubrica corespunzătoare, trebuie
să resetați dvs. înșivă anumite sisteme,
precum:
-
c
heia cu telecomandă sau cheia electronică
(în funcție de versiune),
-
g
emurile electrice,
-
u
șile electrice,
-
d
ata și ora,
-
p
osturile de radio memorate.
În caz de pană

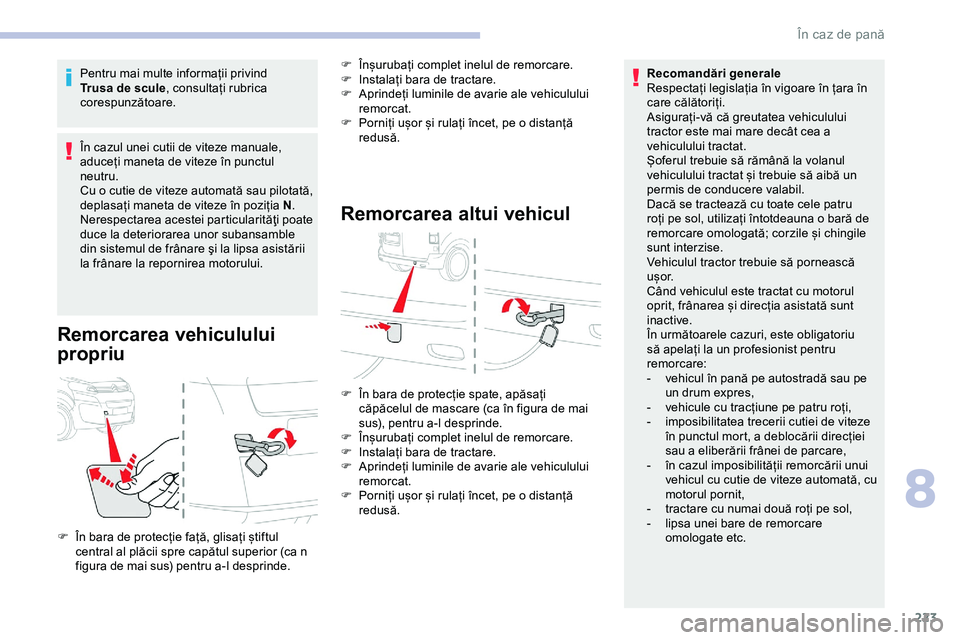

223
Pentru mai multe informații privind
Trusa de scule, consultați rubrica
corespunzătoare.
În cazul unei cutii de viteze manuale,
aduceți maneta de viteze în punctul
neutru.
Cu o cutie de viteze automată sau pilotată,
deplasați maneta de viteze în poziția N .
Nerespectarea acestei particularităţi poate
duce la deteriorarea unor subansamble
din sistemul de frânare şi la lipsa asistării
la frânare la repornirea motorului.
Remorcarea vehiculului
propriu
F Înșurubați complet inelul de remorcare.
F I nstalați bara de tractare.
F

A
prindeți luminile de avarie ale vehiculului
remorcat.
F

P
orniți ușor și rulați încet, pe o distanță
redusă.
Remorcarea altui vehicul
F În bara de protecție spate, apăsați căpăcelul de mascare (ca în figura de mai
sus), pentru a-l desprinde.
F

Î
nșurubați complet inelul de remorcare.
F

I
nstalați bara de tractare.
F

A
prindeți luminile de avarie ale vehiculului
remorcat.
F

P
orniți ușor și rulați încet, pe o distanță
redusă.
F

Î

n bara de protecție față, glisați știftul
central al plăcii spre capătul superior (ca n
figura de mai sus) pentru a-l desprinde. Recomandări generale
Respectați legislația în vigoare în țara în
care călătoriți.
Asigurați-vă că greutatea vehiculului
tractor este mai mare decât cea a
vehiculului tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un
permis de conducere valabil.
Dacă se tractează cu toate cele patru
roți pe sol, utilizați întotdeauna o bară de
remorcare omologată; corzile și chingile
sunt interzise.
Vehiculul tractor trebuie să pornească
u ș o r.
Când vehiculul este tractat cu motorul
oprit, frânarea și direcția asistată sunt
inactive.
În următoarele cazuri, este obligatoriu
să apelați la un profesionist pentru
remorcare:
-
v ehicul în pană pe autostradă sau pe
un drum expres,
- v ehicule cu tracțiune pe patru roți,
-

i
mposibilitatea trecerii cutiei de viteze
în punctul mort, a deblocării direcției
sau a eliberării frânei de parcare,
-

în c
azul imposibilității remorcării unui
vehicul cu cutie de viteze automată, cu
motorul pornit,
-

t
ractare cu numai două roți pe sol,
-

l
ipsa unei bare de remorcare
omologate etc.
8
În caz de pană

224

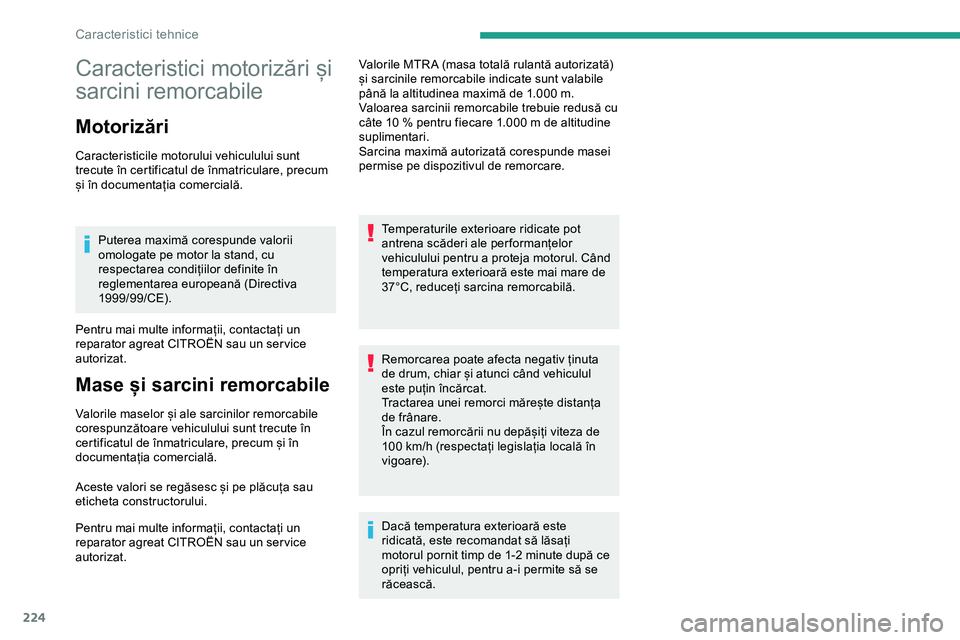

Caracteristici motorizări și
sarcini remorcabile
Motorizări
Caracteristicile motorului vehiculului sunt
trecute în certificatul de înmatriculare, precum
și în documentația comercială.Puterea maximă corespunde valorii
omologate pe motor la stand, cu
respectarea condițiilor definite în
reglementarea europeană (Directiva
1999/99/CE).
Pentru mai multe informații, contactați un
reparator agreat CITROËN sau un ser vice
autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt trecute în
certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un
reparator agreat CITROËN sau un ser vice
autorizat. Valorile MTR A (masa totală rulantă autorizată)
și sarcinile remorcabile indicate sunt valabile
până la altitudinea maximă de 1.000 m.
Valoarea sarcinii remorcabile trebuie redusă cu
câte 10 % pentru fiecare 1.000 m de altitudine
suplimentari.
Sarcina maximă autorizată corespunde masei
permise pe dispozitivul de remorcare.
Temperaturile exterioare ridicate pot
antrena scăderi ale per formanțelor
vehiculului pentru a proteja motorul. Când
temperatura exterioară este mai mare de
37°C, reduceți sarcina remorcabilă.
Remorcarea poate afecta negativ ținuta
de drum, chiar și atunci când vehiculul
este puțin încărcat.
Tractarea unei remorci mărește distanța
de frânare.
În cazul remorcării nu depășiți viteza de
100 km/h (respectați legislația locală în
vigoare).
Dacă temperatura exterioară este
ridicată, este recomandat să lăsați
motorul pornit timp de 1-2 minute după ce
opriți vehiculul, pentru a-i permite să se
răcească.
C

225

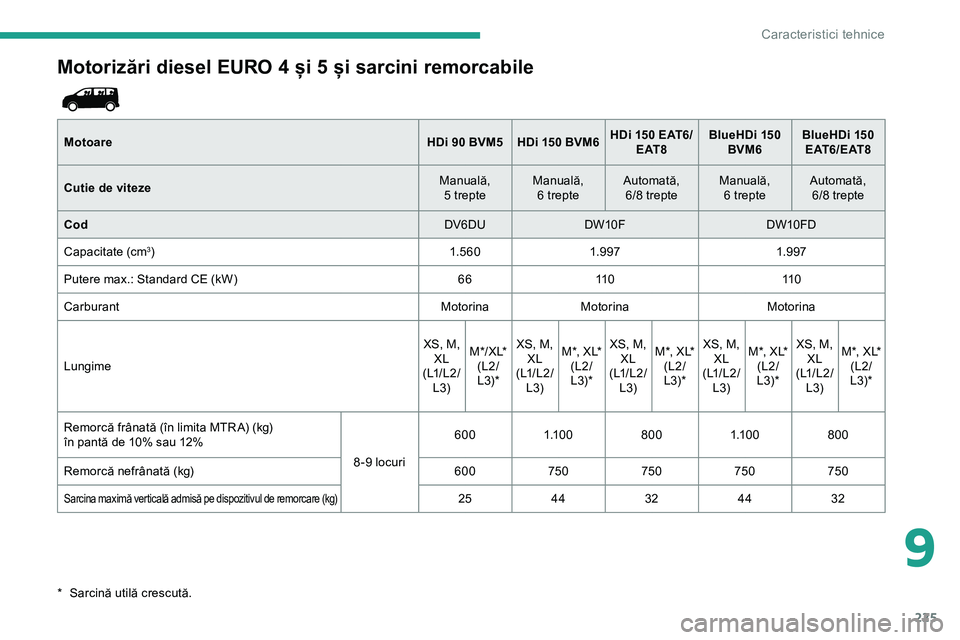

Motorizări diesel EURO 4 și 5 și sarcini remorcabile
MotoareHDi 90 BVM5 HDi 150 BVM6HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Cutie de viteze Manuală,

5 trepte Manuală,

6 trepte Automată,

6/8 trepte Manuală,

6 trepte Automată,

6/8 trepte
Cod DV6DUDW10F DW10FD
Capacitate (cm
3) 1. 5 6 01.9 97 1.9 97
Putere max.: Standard CE (kW) 6611 0 11 0
Carburant MotorinaMotorina Motorina
Lungime XS, M,
XL
( L1 / L 2 / L3) M * / X L*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)*
Remorcă frânată (în limita MTR A) (kg)
în pantă de 10% sau 12% 8 -9 locuri600
1.1 0 0 8001.1 0 0 800
Remorcă nefrânată (kg) 600750750750750
Sarcina maximă verticală admisă pe dispozitivul de remorcare (kg)2544 3244 32
*

S

arcină utilă crescută.
9
Caracteristici tehnice

226
Motorizări diesel EURO 6.2 și sarcini remorcabile
MotoareBlueHDi 100 BVM6BlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6
Cutii de viteze Manuală,

6 trepte Manuală,

6 trepte Manuală,

6 trepte
Cod DV5RUCD - ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Capacitate (cm
3) 1.49 91.49 91.49 9
Putere max.: Standard CE (kW) 757588
Carburant MotorinaMotorinaMotorina
Lungime XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)*
Remorcă frânată (în limita MTR A) (kg)
în pantă de 10% sau 12% 6 -7- 8 - 9
locuri 1. 8 0 0
2.000 1. 8 0 02.000 1. 8 0 02.000
Remorcă nefrânată (kg) 750 750 750 750 750 750
Sarcina maximă verticală admisă pe dispozitivul de remorcare (kg)7280 7280 7280
*

S

arcină utilă crescută.
Caracteristici tehnice

227

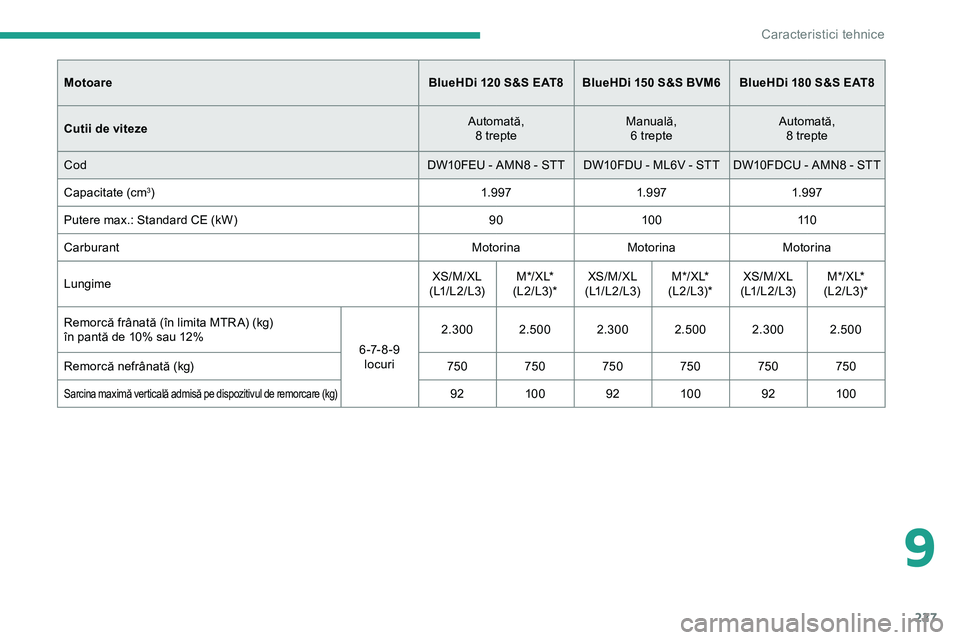

MotoareBlueHDi 120 S&S EAT8BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Cutii de viteze Automată,

8 trepte Manuală,

6 trepte Automată,

8 trepte
Cod DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Capacitate (cm
3) 1.9 971.9 971.9 97
Putere max.: Standard CE (kW) 9010 0 11 0
Carburant MotorinaMotorinaMotorina
Lungime XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)*
Remorcă frânată (în limita MTR A) (kg)
în pantă de 10% sau 12% 6 -7- 8 - 9
locuri 2.300 2.500 2.300 2.500 2.300 2.500
Remorcă nefrânată (kg) 750 750 750 750 750 750
Sarcina maximă verticală admisă pe dispozitivul de remorcare (kg)9210 0 9210 0 9210 0
9
Caracteristici tehnice

228

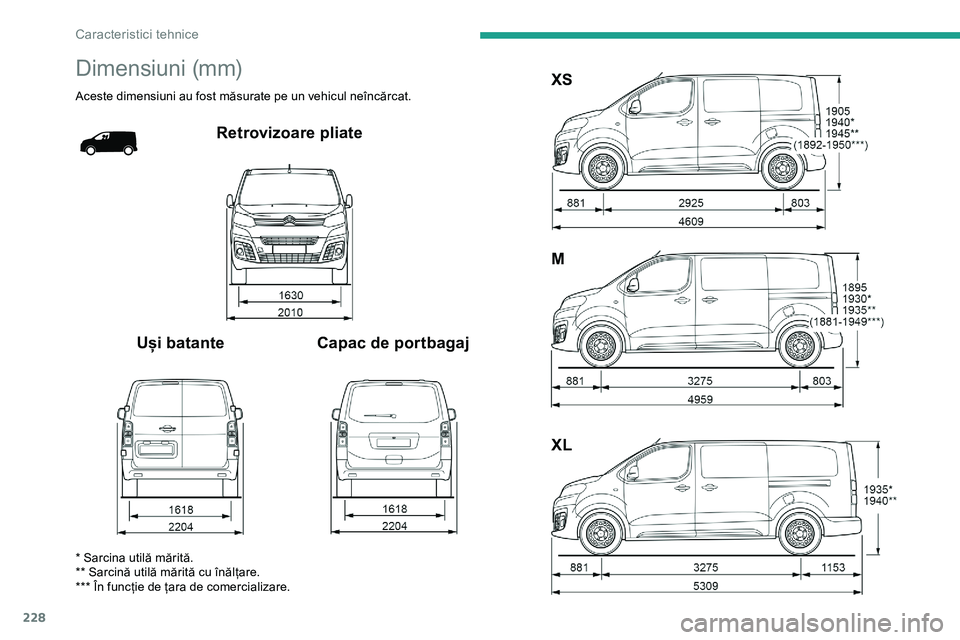

Dimensiuni (mm)
Aceste dimensiuni au fost măsurate pe un vehicul neîncărcat.
Retrovizoare pliate
Uși batante Capac de portbagaj XS
M
XL
* Sarcina utilă mărită.
** Sarcină utilă mărită cu înălțare.
*** În funcție de țara de comercializare.
Caracteristici tehnice
