CITROEN JUMPER SPACETOURER 2020 Návod na použitie (in Slovak)

59

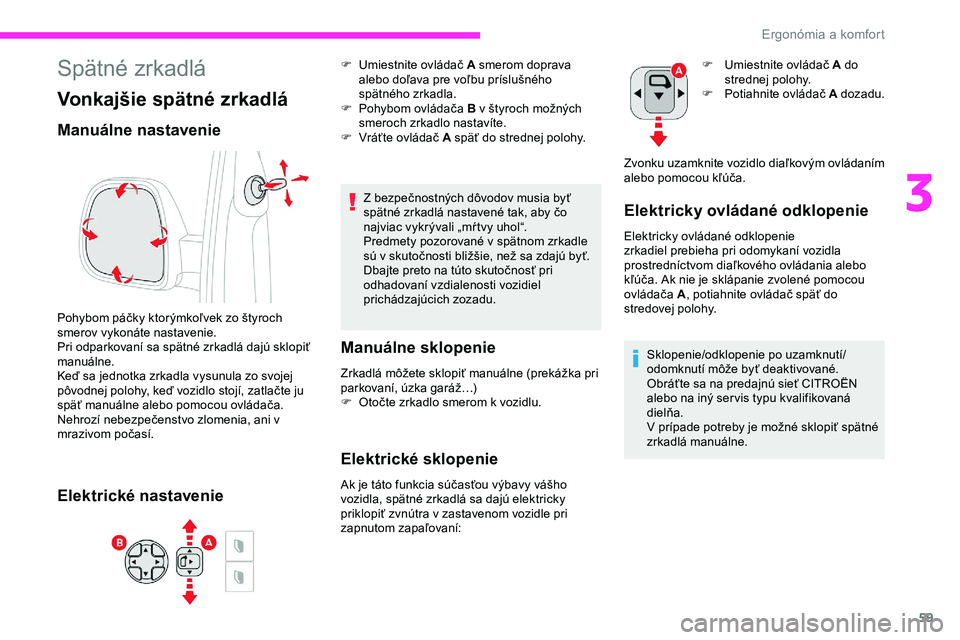

Spätné zrkadlá
Vonkajšie spätné zrkadlá
Manuálne nastavenie
Pohybom páčky ktorýmkoľvek zo štyroch
smerov vykonáte nastavenie.
Pri odparkovaní sa spätné zrkadlá dajú sklopiť
manuálne.
Keď sa jednotka zrkadla vysunula zo svojej
pôvodnej polohy, keď vozidlo stojí, zatlačte ju
späť manuálne alebo pomocou ovládača.
Nehrozí nebezpečenstvo zlomenia, ani v
mrazivom počasí.
Elektrické nastavenie
F Umiestnite ovládač A smerom doprava alebo doľava pre voľbu príslušného
spätného zrkadla.
F

P
ohybom ovládača B v štyroch možných
smeroch zrkadlo nastavíte.
F

V
ráťte ovládač A späť do strednej polohy.
Z bezpečnostných dôvodov musia byť
spätné zrkadlá nastavené tak, aby čo
najviac vykrývali „mŕ tvy uhol“.
Predmety pozorované v spätnom zrkadle
sú v skutočnosti bližšie, než sa zdajú byť.
Dbajte preto na túto skutočnosť pri
odhadovaní vzdialenosti vozidiel
prichádzajúcich zozadu.
Manuálne sklopenie
Zrkadlá môžete sklopiť manuálne (prekážka pri
parkovaní, úzka garáž…)
F
O
točte zrkadlo smerom k vozidlu.
Elektrické sklopenie
Ak je táto funkcia súčasťou výbavy vášho
vozidla, spätné zrkadlá sa dajú elektricky
priklopiť zvnútra v zastavenom vozidle pri
zapnutom zapaľovaní:
Elektricky ovládané odklopenie
Elektricky ovládané odklopenie
zrkadiel prebieha pri odomykaní vozidla
prostredníctvom diaľkového ovládania alebo
kľúča. Ak nie je sklápanie zvolené pomocou
ovládača A, potiahnite ovládač späť do
stredovej polohy. F

U
miestnite ovládač A do
strednej polohy.
F
P
otiahnite ovládač
A dozadu.
Zvonku uzamknite vozidlo diaľkovým ovládaním
alebo pomocou kľúča.
Sklopenie/odklopenie po uzamknutí/
odomknutí môže byť deaktivované.
Obráťte sa na predajnú sieť CITROËN
alebo na iný ser vis typu kvalifikovaná
dielňa.
V prípade potreby je možné sklopiť spätné
zrkadlá manuálne.
3
Ergon

60

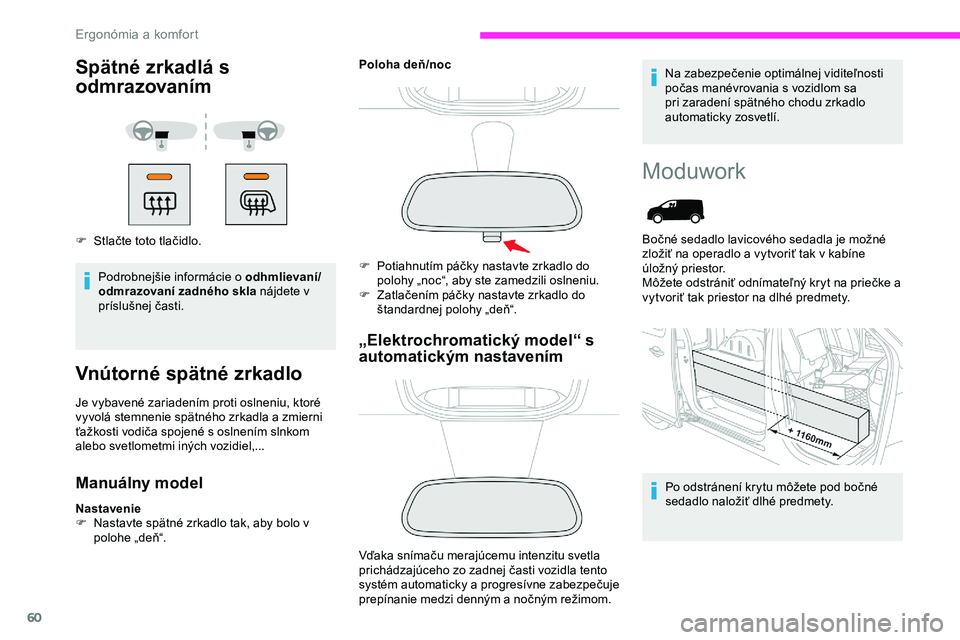

Spätné zrkadlá s
odmrazovaním
F Stlačte toto tlačidlo.Podrobnejšie informácie o odhmlievaní/
odmrazovaní zadného skla nájdete v
príslušnej časti.
Vnútorné spätné zrkadlo
Je vybavené zariadením proti oslneniu, ktoré
vyvolá stemnenie spätného zrkadla a zmierni
ťažkosti vodiča spojené s oslnením slnkom
alebo svetlometmi iných vozidiel,...
Manuálny model
Nastavenie
F N astavte spätné zrkadlo tak, aby bolo v
polohe „deň“. Poloha deň/noc
„Elektrochromatický model“ s
automatickým nastavením
Vďaka snímaču merajúcemu intenzitu svetla
prichádzajúceho zo zadnej časti vozidla tento
systém automaticky a progresívne zabezpečuje
prepínanie medzi denným a nočným režimom. Na zabezpečenie optimálnej viditeľnosti
počas manévrovania s vozidlom sa
pri zaradení spätného chodu zrkadlo
automaticky zosvetlí.
F
P
otiahnutím páčky nastavte zrkadlo do
polohy „noc“, aby ste zamedzili oslneniu.
F
Z
atlačením páčky nastavte zrkadlo do
štandardnej polohy „deň“.
Moduwork
Po odstránení krytu môžete pod bočné
sedadlo naložiť dlhé predmety.
Bočné sedadlo lavicového sedadla je možné
zložiť na operadlo a vytvoriť tak v kabíne
úložný priestor.
Môžete odstrániť odnímateľný kryt na priečke a
vytvoriť tak priestor na dlhé predmety.
E

61

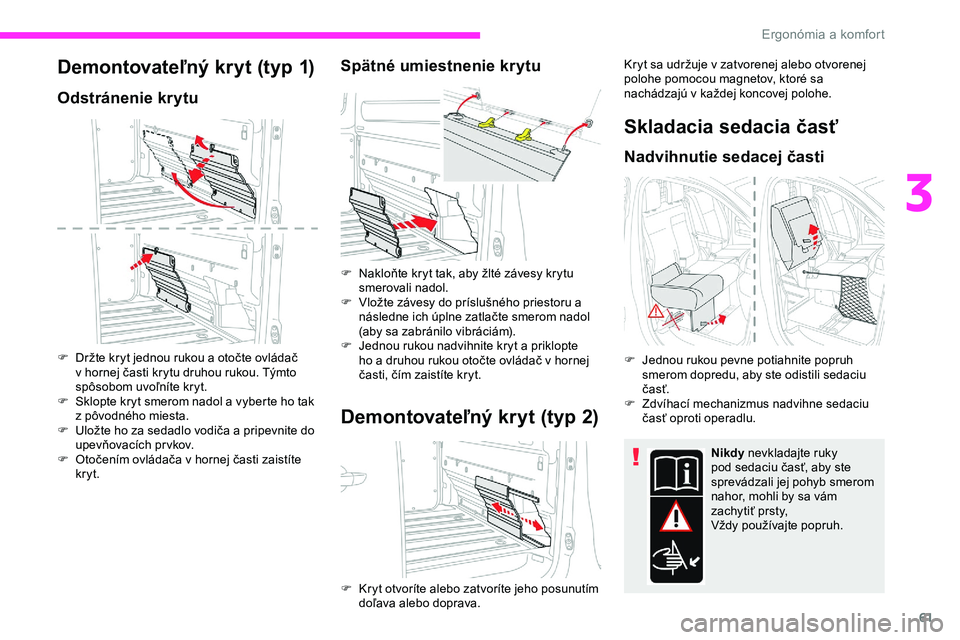

Demontovateľný kryt (typ 1)
Odstránenie krytu
F Držte kryt jednou rukou a otočte ovládač v hornej časti krytu druhou rukou. Týmto
spôsobom uvoľníte kryt.
F

S
klopte kryt smerom nadol a vyberte ho tak
z pôvodného miesta.
F

U
ložte ho za sedadlo vodiča a pripevnite do
upevňovacích pr vkov.
F

O
točením ovládača v hornej časti zaistíte
kryt.
Spätné umiestnenie krytu
F Nakloňte kryt tak, aby žlté závesy krytu smerovali nadol.
F

V
ložte závesy do príslušného priestoru a
následne ich úplne zatlačte smerom nadol
(aby sa zabránilo vibráciám).
F

J
ednou rukou nadvihnite kryt a priklopte
ho a druhou rukou otočte ovládač v hornej
časti, čím zaistíte kryt.
Demontovateľný kryt (typ 2)
Kryt sa udržuje v zatvorenej alebo otvorenej
polohe pomocou magnetov, ktoré sa
nachádzajú v každej koncovej polohe.
Skladacia sedacia časť
Nadvihnutie sedacej časti
F Jednou rukou pevne potiahnite popruh smerom dopredu, aby ste odistili sedaciu
č asť.
F

Z
dvíhací mechanizmus nadvihne sedaciu
časť oproti operadlu.
F

K

ryt otvoríte alebo zatvoríte jeho posunutím
doľava alebo doprava. Nikdy
nevkladajte ruky
pod sedaciu časť, aby ste
sprevádzali jej pohyb smerom
nahor, mohli by sa vám
zachytiť prsty,
Vždy používajte popruh.
3
E

62

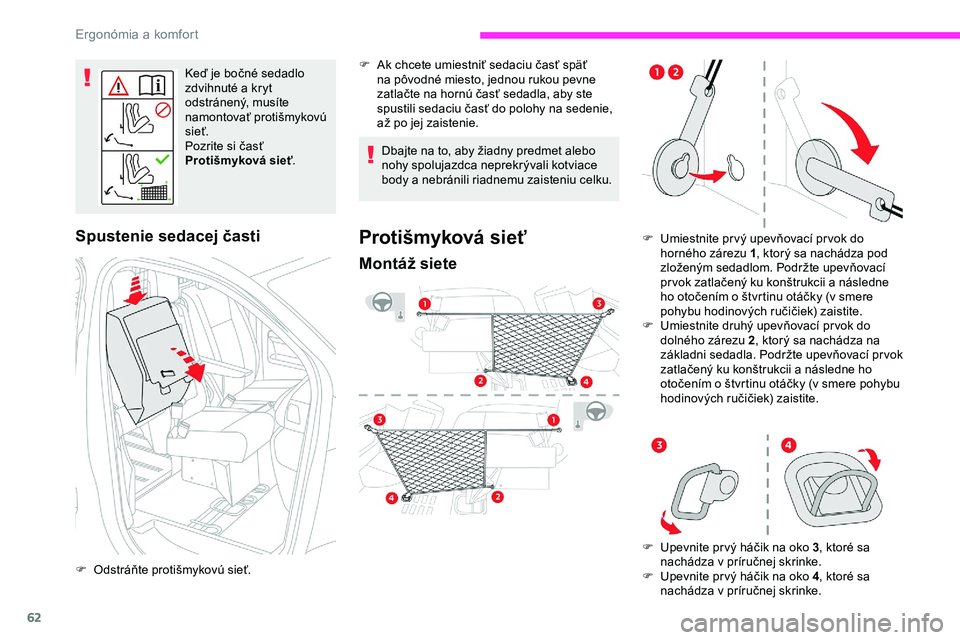

Keď je bočné sedadlo
zdvihnuté a kryt
odstránený, musíte
namontovať protišmykovú
sieť.
Pozrite si časť
Protišmyková sieť .
Spustenie sedacej časti
F Odstráňte protišmykovú sieť. Dbajte na to, aby žiadny predmet alebo
nohy spolujazdca neprekrývali kotviace
body a nebránili riadnemu zaisteniu celku.
Protišmyková sieť
Montáž siete
F Umiestnite pr vý upevňovací pr vok do
horného zárezu 1, ktorý sa nachádza pod
zloženým sedadlom. Podržte upevňovací
pr vok zatlačený ku konštrukcii a
následne
ho otočením o
štvrtinu otáčky (v smere
pohybu hodinových ručičiek) zaistite.
F

U
miestnite druhý upevňovací pr vok do
dolného zárezu
2, ktorý sa nachádza na
základni sedadla. Podržte upevňovací pr vok
zatlačený ku konštrukcii a
následne ho
otočením o
štvrtinu otáčky (v smere pohybu
hodinových ručičiek) zaistite.
F

U
pevnite pr vý háčik na oko 3, ktoré sa
nachádza v
príručnej skrinke.
F

U
pevnite pr vý háčik na oko 4, ktoré sa
nachádza v
príručnej skrinke.
F

A

k chcete umiestniť sedaciu časť späť
na pôvodné miesto, jednou rukou pevne
zatlačte na hornú časť sedadla, aby ste
spustili sedaciu časť do polohy na sedenie,
až po jej zaistenie.
Ergon

63

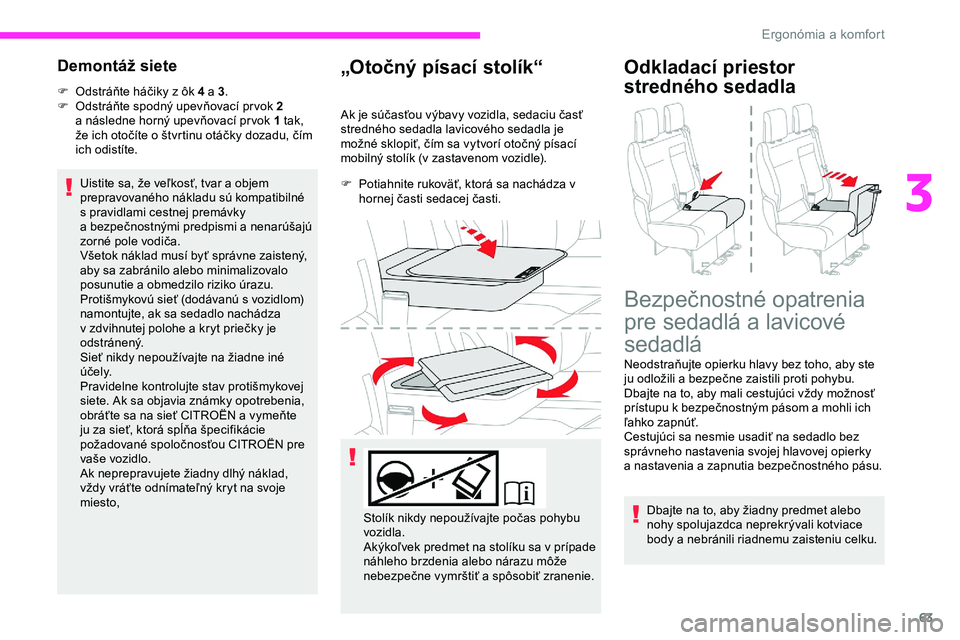

Demontáž siete
F Odstráňte háčiky z ôk 4 a 3.
F O dstráňte spodný upevňovací pr vok 2
a
následne horný upevňovací pr vok 1 tak,
že ich otočíte o
štvrtinu otáčky dozadu, čím
ich odistíte.
Uistite sa, že veľkosť, tvar a
objem
prepravovaného nákladu sú kompatibilné
s
pravidlami cestnej premávky
a
bezpečnostnými predpismi a nenarúšajú
zorné pole vodiča.
Všetok náklad musí byť správne zaistený,
aby sa zabránilo alebo minimalizovalo
posunutie a obmedzilo riziko úrazu.
Protišmykovú sieť (dodávanú s vozidlom)
namontujte, ak sa sedadlo nachádza
v zdvihnutej polohe a kryt priečky je
odstránený.
Sieť nikdy nepoužívajte na žiadne iné
ú č e l y.
Pravidelne kontrolujte stav protišmykovej
siete. Ak sa objavia známky opotrebenia,
obráťte sa na sieť CITROËN a
vymeňte
ju za sieť, ktorá spĺňa špecifikácie
požadované spoločnosťou CITROËN pre
vaše vozidlo.
Ak neprepravujete žiadny dlhý náklad,
vždy vráťte odnímateľný kryt na svoje
miesto,
„Otočný písací stolík“
Ak je súčasťou výbavy vozidla, sedaciu časť
stredného sedadla lavicového sedadla je
možné sklopiť, čím sa vytvorí otočný písací
mobilný stolík (v
zastavenom vozidle).
F

P
otiahnite rukoväť, ktorá sa nachádza v
hornej časti sedacej časti.
Odkladací priestor
stredného sedadla
Stolík nikdy nepoužívajte počas pohybu
vozidla.
Akýkoľvek predmet na stolíku sa v prípade
náhleho brzdenia alebo nárazu môže
nebezpečne vymrštiť a spôsobiť zranenie.
Bezpečnostné opatrenia
pre sedadlá a lavicové
sedadlá
Neodstraňujte opierku hlavy bez toho, aby ste
ju odložili a bezpečne zaistili proti pohybu.
Dbajte na to, aby mali cestujúci vždy možnosť
prístupu k bezpečnostným pásom a mohli ich
ľahko zapnúť.
Cestujúci sa nesmie usadiť na sedadlo bez
správneho nastavenia svojej hlavovej opierky
a
nastavenia a zapnutia bezpečnostného pásu.
Dbajte na to, aby žiadny predmet alebo
nohy spolujazdca neprekrývali kotviace
body a nebránili riadnemu zaisteniu celku.
3
Ergon

64

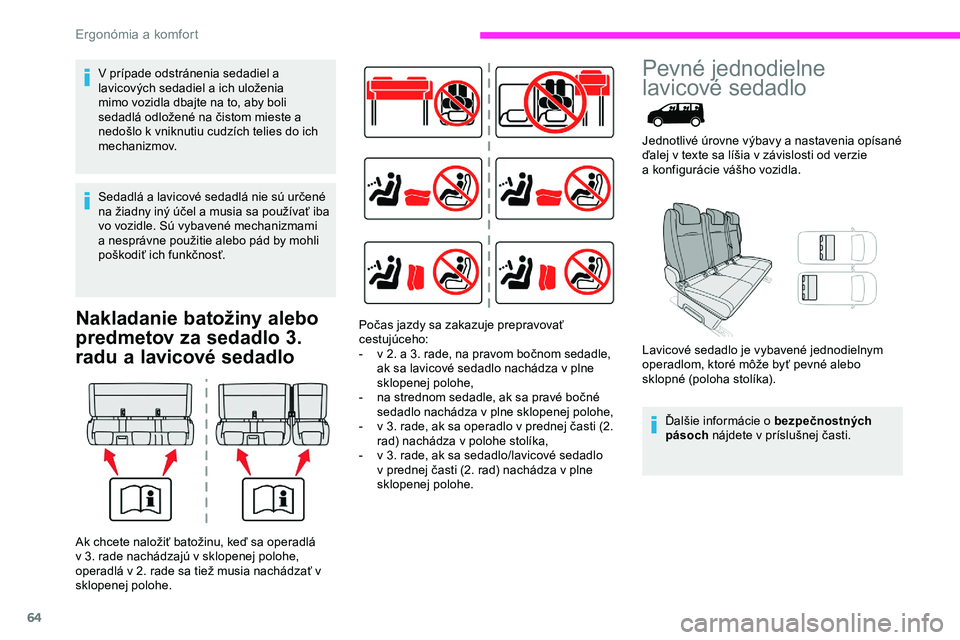

Nakladanie batožiny alebo
predmetov za sedadlo 3.
radu a lavicové sedadlo
Pevné jednodielne
lavicové sedadlo
Jednotlivé úrovne výbavy a nastavenia opísané
ď alej v texte sa líšia v závislosti od verzie
a
konfigurácie vášho vozidla.
Lavicové sedadlo je vybavené jednodielnym
operadlom, ktoré môže byť pevné alebo
sklopné (poloha stolíka). Ďalšie informácie o bezpečnostných
pásoch nájdete v
príslušnej časti.
Počas jazdy sa zakazuje prepravovať
cestujúceho:
-

v 2

. a 3. rade, na pravom bočnom sedadle,
ak sa lavicové sedadlo nachádza v plne
sklopenej polohe,
-

n

a strednom sedadle, ak sa pravé bočné
sedadlo nachádza v plne sklopenej polohe,
-

v 3

. rade, ak sa operadlo v prednej časti (2.
rad) nachádza v polohe stolíka,
-

v 3

. rade, ak sa sedadlo/lavicové sedadlo
v prednej časti (2. rad) nachádza v plne
sklopenej polohe.
Ak chcete naložiť batožinu, keď sa operadlá
v 3. rade nachádzajú v sklopenej polohe,
operadlá v 2. rade sa tiež musia nachádzať v
sklopenej polohe. V prípade odstránenia sedadiel a
lavicových sedadiel a ich uloženia
mimo vozidla dbajte na to, aby boli
sedadlá odložené na čistom mieste a
nedošlo k vniknutiu cudzích telies do ich
mechanizmov.
Sedadlá a lavicové sedadlá nie sú určené
na žiadny iný účel a musia sa používať iba
vo vozidle. Sú vybavené mechanizmami
a nesprávne použitie alebo pád by mohli
poškodiť ich funkčnosť.
E

65

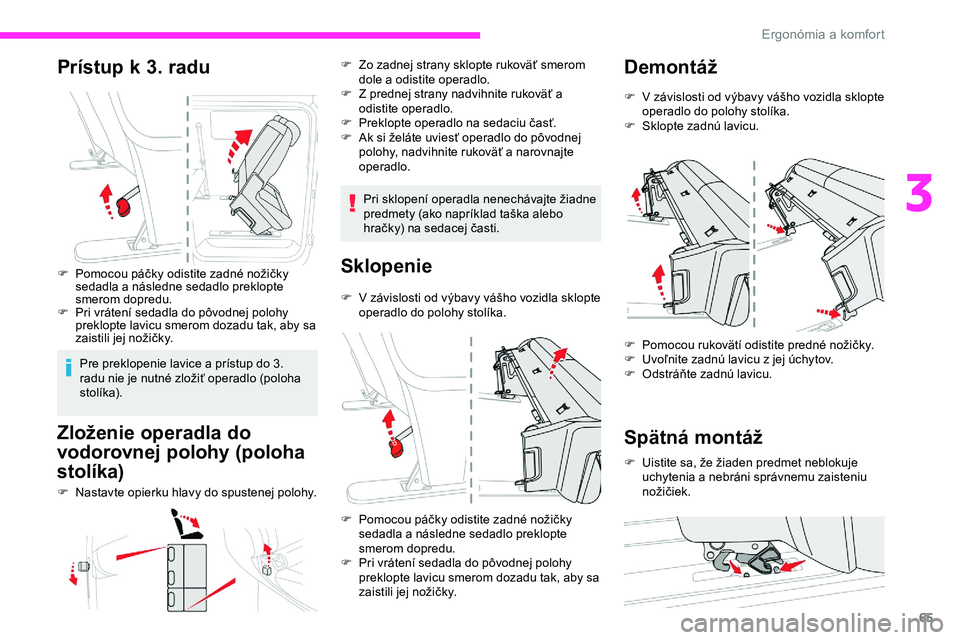

Prístup k 3. radu
F Pomocou páčky odistite zadné nožičky sedadla a následne sedadlo preklopte
smerom dopredu.
F

P
ri vrátení sedadla do pôvodnej polohy
preklopte lavicu smerom dozadu tak, aby sa
zaistili jej nožičky.
Pre preklopenie lavice a prístup do 3.
radu nie je nutné zložiť operadlo (poloha
sto lí ka).

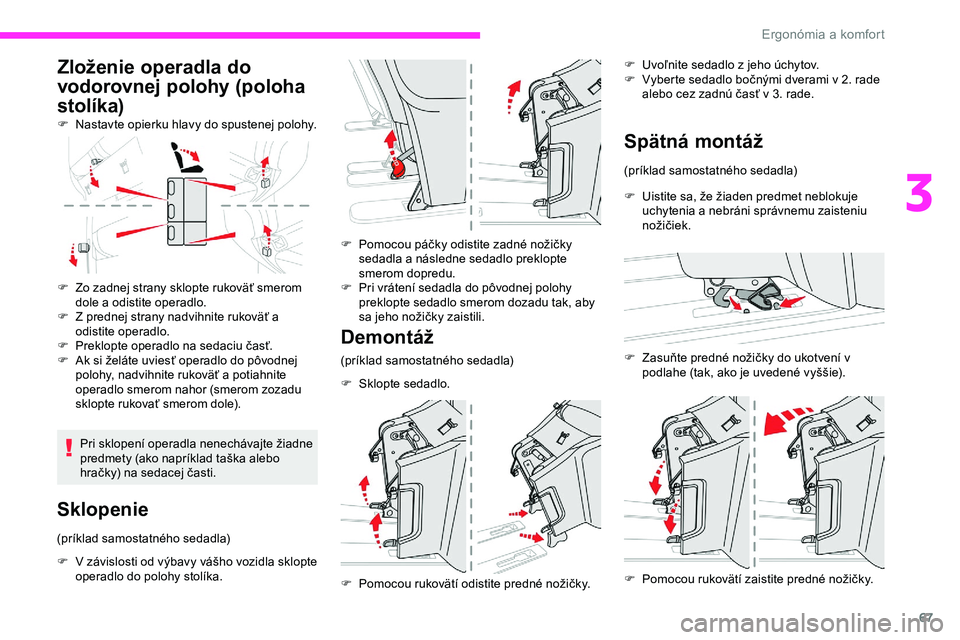

Zloženie operadla do
vodorovnej polohy (poloha
stolíka)
F Nastavte opierku hlavy do spustenej polohy. F
Z
o zadnej strany sklopte rukoväť smerom
dole a odistite operadlo.
F
Z p
rednej strany nadvihnite rukoväť a
odistite operadlo.
F
P
reklopte operadlo na sedaciu časť.
F
A
k si želáte uviesť operadlo do pôvodnej
polohy, nadvihnite rukoväť a narovnajte
operadlo.
Pri sklopení operadla nenechávajte žiadne
predmety (ako napríklad taška alebo
hračky) na sedacej časti.
Sklopenie
F V závislosti od výbavy vášho vozidla sklopte operadlo do polohy stolíka.
F

P
omocou páčky odistite zadné nožičky
sedadla a následne sedadlo preklopte
smerom dopredu.
F

P
ri vrátení sedadla do pôvodnej polohy
preklopte lavicu smerom dozadu tak, aby sa
zaistili jej nožičky.
Demontáž
F V závislosti od výbavy vášho vozidla sklopte operadlo do polohy stolíka.
F

S
klopte zadnú lavicu.
F

P
omocou rukovätí odistite predné nožičky.
F

U
voľnite zadnú lavicu z jej úchytov.
F

O
dstráňte zadnú lavicu.
Spätná montáž
F Uistite sa, že žiaden predmet neblokuje uchytenia a nebráni správnemu zaisteniu
nožičiek.
3
E

66

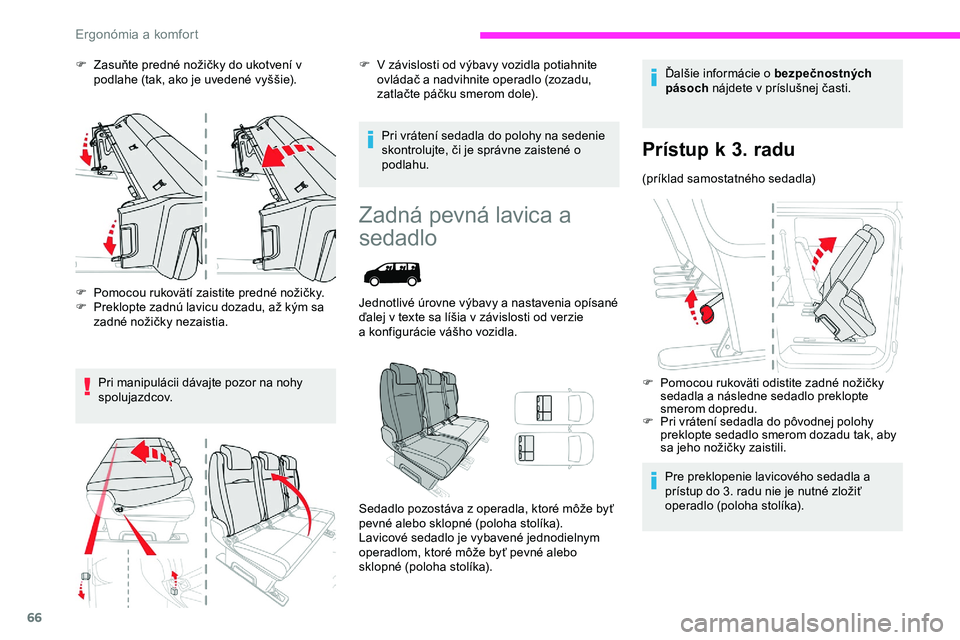

F Zasuňte predné nožičky do ukotvení v podlahe (tak, ako je uvedené vyššie).
F

P
omocou rukovätí zaistite predné nožičky.
F

P
reklopte zadnú lavicu dozadu, až kým sa
zadné nožičky nezaistia.

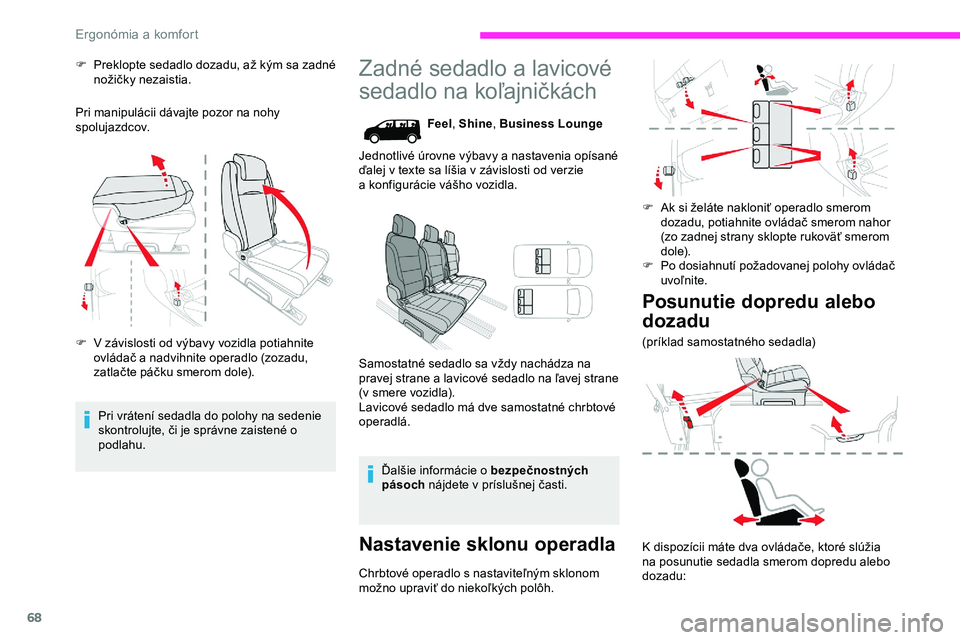

Pri manipulácii dávajte pozor na nohy
spolujazdcov. F
V z ávislosti od výbavy vozidla potiahnite
ovládač a nadvihnite operadlo (zozadu,
zatlačte páčku smerom dole).
Pri vrátení sedadla do polohy na sedenie
skontrolujte, či je správne zaistené o
podlahu.
Zadná pevná lavica a
sedadlo
Jednotlivé úrovne výbavy a nastavenia opísané
ď alej v texte sa líšia v závislosti od verzie
a
konfigurácie vášho vozidla.
Sedadlo pozostáva z operadla, ktoré môže byť
pevné alebo sklopné (poloha stolíka).
Lavicové sedadlo je vybavené jednodielnym
operadlom, ktoré môže byť pevné alebo
sklopné (poloha stolíka). Ďalšie informácie o bezpečnostných
pásoch
nájdete v príslušnej časti.
Prístup k 3. radu
(príklad samostatného sedadla)
F
P
omocou rukoväti odistite zadné nožičky
sedadla a následne sedadlo preklopte
smerom dopredu.
F

P
ri vrátení sedadla do pôvodnej polohy
preklopte sedadlo smerom dozadu tak, aby
sa jeho nožičky zaistili.
Pre preklopenie lavicového sedadla a
prístup do 3. radu nie je nutné zložiť
operadlo (poloha stolíka).
E

67
Zloženie operadla do
vodorovnej polohy (poloha
stolíka)
F Nastavte opierku hlavy do spustenej polohy.
F
Z
o zadnej strany sklopte rukoväť smerom
dole a odistite operadlo.
F

Z p
rednej strany nadvihnite rukoväť a
odistite operadlo.
F

P
reklopte operadlo na sedaciu časť.
F

A
k si želáte uviesť operadlo do pôvodnej
polohy, nadvihnite rukoväť a
potiahnite
operadlo smerom nahor (smerom zozadu
sklopte rukovať smerom dole).
Pri sklopení operadla nenechávajte žiadne
predmety (ako napríklad taška alebo
hračky) na sedacej časti.
Sklopenie
(príklad samostatného sedadla)
F
V z
ávislosti od výbavy vášho vozidla sklopte
operadlo do polohy stolíka. F

P
omocou páčky odistite zadné nožičky
sedadla a následne sedadlo preklopte
smerom dopredu.
F
P
ri vrátení sedadla do pôvodnej polohy
preklopte sedadlo smerom dozadu tak, aby
sa jeho nožičky zaistili.
Demontáž
(príklad samostatného sedadla)
F

Sk
lopte sedadlo. F

U
voľnite sedadlo z jeho úchytov.
F
V
yberte sedadlo bočnými dverami v 2. rade
alebo cez zadnú časť v 3. rade.
Spätná montáž
(príklad samostatného sedadla)
F

U
istite sa, že žiaden predmet neblokuje
uchytenia a nebráni správnemu zaisteniu
nožičiek.
F

Z
asuňte predné nožičky do ukotvení v
podlahe (tak, ako je uvedené vyššie).
F

P
omocou rukovätí zaistite predné nožičky.
F

P

omocou rukovätí odistite predné nožičky.
3
E

68
F Preklopte sedadlo dozadu, až kým sa zadné nožičky nezaistia.
Pri manipulácii dávajte pozor na nohy
spolujazdcov.
F

V z
ávislosti od výbavy vozidla potiahnite
ovládač a nadvihnite operadlo (zozadu,
zatlačte páčku smerom dole).
Pri vrátení sedadla do polohy na sedenie
skontrolujte, či je správne zaistené o
podlahu.Zadné sedadlo a lavicové
sedadlo na koľajničkách
Feel , Shine , Business Lounge
Jednotlivé úrovne výbavy a nastavenia opísané
ďalej v

texte sa líšia v závislosti od verzie
a

konfigurácie vášho vozidla.
Samostatné sedadlo sa vždy nachádza na
pravej strane a lavicové sedadlo na ľavej strane
(v smere vozidla).
Lavicové sedadlo má dve samostatné chrbtové
operadlá. Ďalšie informácie o bezpečnostných
pásoch nájdete v
príslušnej časti.
Nastavenie sklonu operadla
Chrbtové operadlo s nastaviteľným sklonom
možno upraviť do niekoľkých polôh. F

A
k si želáte nakloniť operadlo smerom
dozadu, potiahnite ovládač smerom nahor
(zo zadnej strany sklopte rukoväť smerom
d o l e).
F
P
o dosiahnutí požadovanej polohy ovládač
uvoľnite.
Posunutie dopredu alebo
dozadu
(príklad samostatného sedadla)
K dispozícii máte dva ovládače, ktoré slúžia
na posunutie sedadla smerom dopredu alebo
dozadu:
E
