59

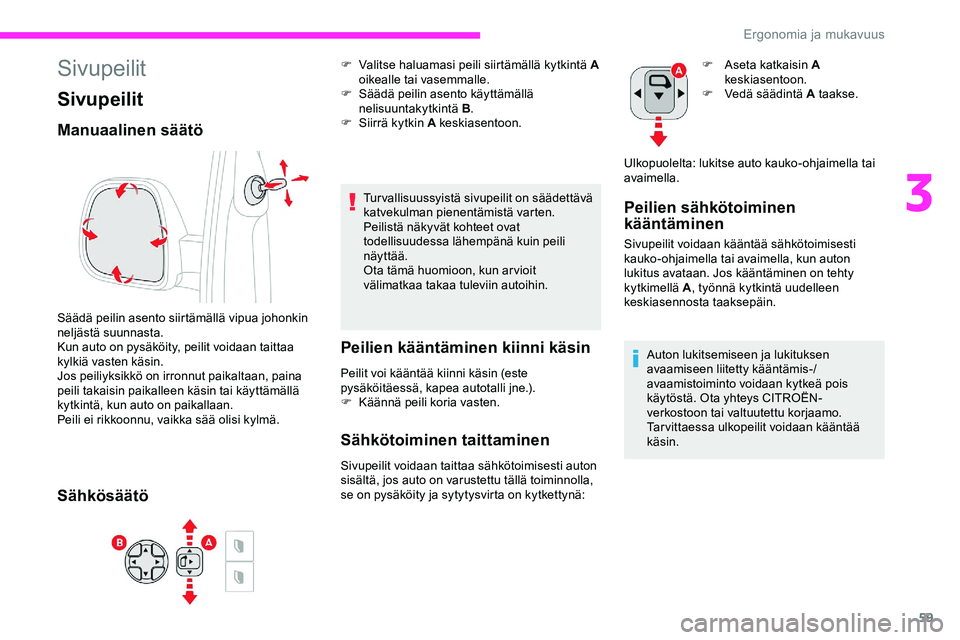

Sivupeilit
Sivupeilit
Manuaalinen säätö
Säädä peilin asento siirtämällä vipua johonkin
neljästä suunnasta.
Kun auto on pysäköity, peilit voidaan taittaa
kylkiä vasten käsin.
Jos peiliyksikkö on irronnut paikaltaan, paina
peili takaisin paikalleen käsin tai käyttämällä
kytkintä, kun auto on paikallaan.
Peili ei rikkoonnu, vaikka sää olisi kylmä.
Sähkösäätö
F Valitse haluamasi peili siirtämällä kytkintä A oikealle tai vasemmalle.
F

S
äädä peilin asento käyttämällä
nelisuuntakytkintä B .
F

S
iirrä kytkin A keskiasentoon.
Turvallisuussyistä sivupeilit on säädettävä
katvekulman pienentämistä varten.
Peilistä näkyvät kohteet ovat
todellisuudessa lähempänä kuin peili
näyttää.
Ota tämä huomioon, kun ar vioit
välimatkaa takaa tuleviin autoihin.
Peilien kääntäminen kiinni käsin
Peilit voi kääntää kiinni käsin (este
pysäköitäessä, kapea autotalli jne.).
F
K
äännä peili koria vasten.
Sähkötoiminen taittaminen
Sivupeilit voidaan taittaa sähkötoimisesti auton
sisältä, jos auto on varustettu tällä toiminnolla,
se on pysäköity ja sytytysvirta on kytkettynä:
Peilien sähkötoiminen
kääntäminen
Sivupeilit voidaan kääntää sähkötoimisesti
kauko-ohjaimella tai avaimella, kun auton
lukitus avataan. Jos kääntäminen on tehty
kytkimellä A , työnnä kytkintä uudelleen
keskiasennosta taaksepäin. F

A
seta katkaisin A
keskiasentoon.
F
V
edä säädintä A taakse.
Ulkopuolelta: lukitse auto kauko-ohjaimella tai
avaimella.
Auton lukitsemiseen ja lukituksen
avaamiseen liitetty kääntämis-/
avaamistoiminto voidaan kytkeä pois
käytöstä. Ota yhteys CITROËN-
verkostoon tai valtuutettu korjaamo.
Tarvittaessa ulkopeilit voidaan kääntää
käsin.
3
Ergonomia ja mukavuus

60

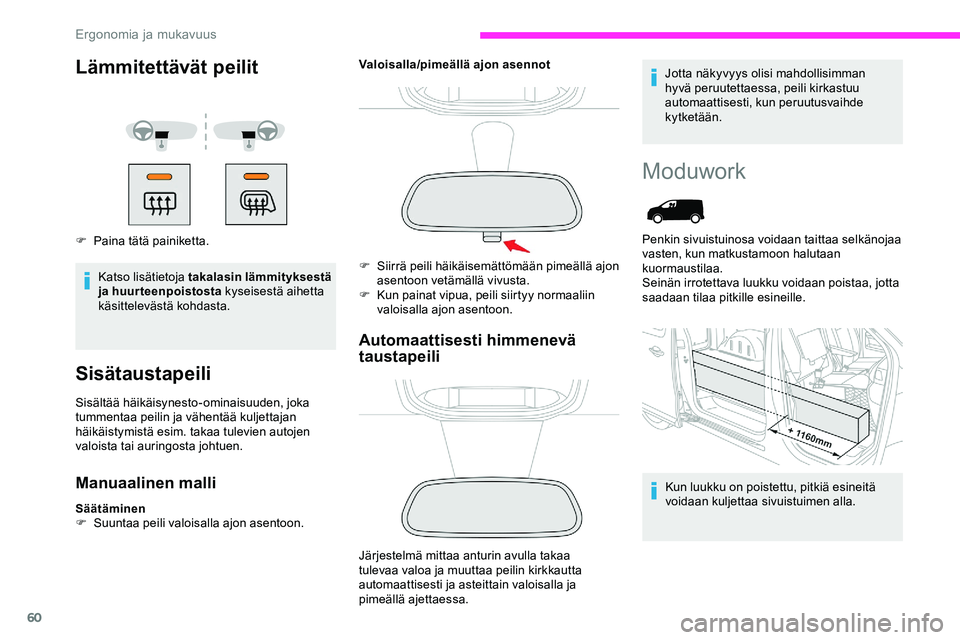

Lämmitettävät peilit
F Paina tätä painiketta.Katso lisätietoja takalasin lämmityksestä
ja huurteenpoistosta kyseisestä aihetta
käsittelevästä kohdasta.
Sisätaustapeili
Sisältää häikäisynesto-ominaisuuden, joka
tummentaa peilin ja vähentää kuljettajan
häikäistymistä esim. takaa tulevien autojen
valoista tai auringosta johtuen.
Manuaalinen malli
Säätäminen
F S uuntaa peili valoisalla ajon asentoon. Valoisalla/pimeällä ajon asennot
Automaattisesti himmenevä
taustapeili
Järjestelmä mittaa anturin avulla takaa
tulevaa valoa ja muuttaa peilin kirkkautta
automaattisesti ja asteittain valoisalla ja
pimeällä ajettaessa. Jotta näkyvyys olisi mahdollisimman
hyvä peruutettaessa, peili kirkastuu
automaattisesti, kun peruutusvaihde
kytketään.
F
S
iirrä peili häikäisemättömään pimeällä ajon
asentoon vetämällä vivusta.
F
K
un painat vipua, peili siirtyy normaaliin
valoisalla ajon asentoon.
Moduwork
Kun luukku on poistettu, pitkiä esineitä
voidaan kuljettaa sivuistuimen alla.
Penkin sivuistuinosa voidaan taittaa selkänojaa
vasten, kun matkustamoon halutaan
kuormaustilaa.
Seinän irrotettava luukku voidaan poistaa, jotta
saadaan tilaa pitkille esineille.
Ergonomia ja mukavuus

61

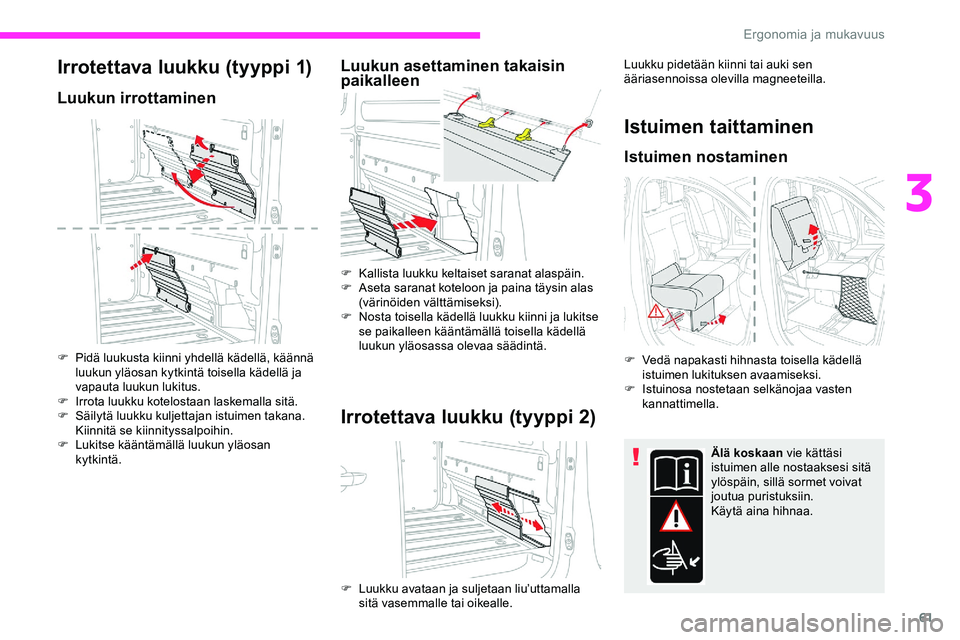

Irrotettava luukku (tyyppi 1)
Luukun irrottaminen
F Pidä luukusta kiinni yhdellä kädellä, käännä luukun yläosan kytkintä toisella kädellä ja
vapauta luukun lukitus.
F

I
rrota luukku kotelostaan laskemalla sitä.
F

S
äilytä luukku kuljettajan istuimen takana.
Kiinnitä se kiinnityssalpoihin.
F

L
ukitse kääntämällä luukun yläosan
kytkintä.
Luukun asettaminen takaisin
paikalleen
F Kallista luukku keltaiset saranat alaspäin.
F A seta saranat koteloon ja paina täysin alas
(värinöiden välttämiseksi).
F

N
osta toisella kädellä luukku kiinni ja lukitse
se paikalleen kääntämällä toisella kädellä
luukun yläosassa olevaa säädintä.
Irrotettava luukku (tyyppi 2)
Luukku pidetään kiinni tai auki sen
ääriasennoissa olevilla magneeteilla.
Istuimen taittaminen
Istuimen nostaminen
F Vedä napakasti hihnasta toisella kädellä istuimen lukituksen avaamiseksi.
F

I
stuinosa nostetaan selkänojaa vasten
kannattimella.
F

L

uukku avataan ja suljetaan liu’uttamalla
sitä vasemmalle tai oikealle. Älä koskaan
vie kättäsi
istuimen alle nostaaksesi sitä
ylöspäin, sillä sormet voivat
joutua puristuksiin.
Käytä aina hihnaa.
3
Ergonomia ja mukavuus

62

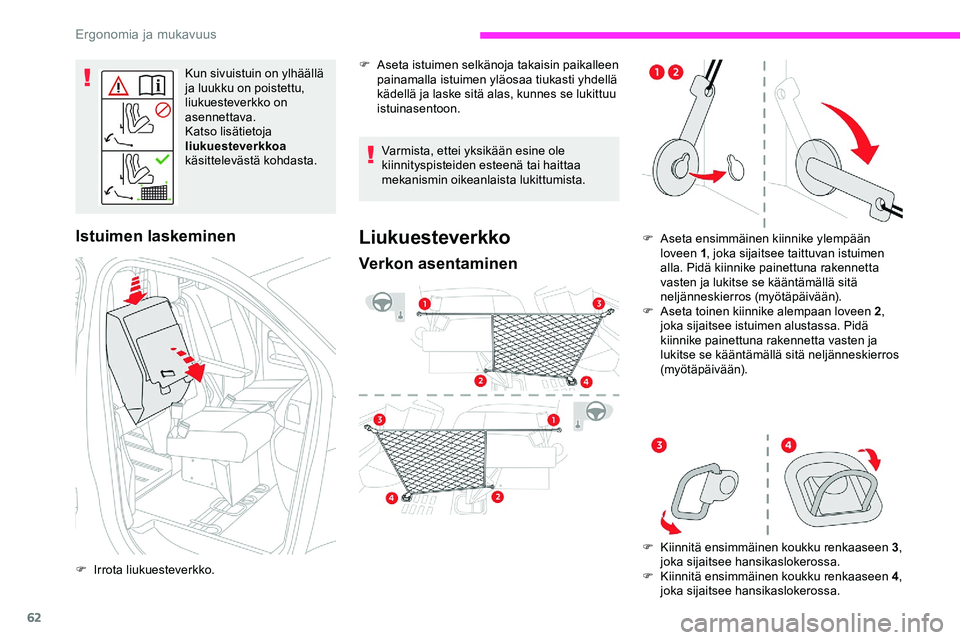

Kun sivuistuin on ylhäällä
ja luukku on poistettu,
liukuesteverkko on
asennettava.
Katso lisätietoja
liukuesteverkkoa
käsittelevästä kohdasta.
Istuimen laskeminen
F Irrota liukuesteverkko. Varmista, ettei yksikään esine ole
kiinnityspisteiden esteenä tai haittaa
mekanismin oikeanlaista lukittumista.
Liukuesteverkko
Verkon asentaminen
F Aseta ensimmäinen kiinnike ylempään
loveen 1 , joka sijaitsee taittuvan istuimen
alla. Pidä kiinnike painettuna rakennetta
vasten ja lukitse se kääntämällä sitä
neljänneskierros (myötäpäivään).
F

A
seta toinen kiinnike alempaan loveen 2,
joka sijaitsee istuimen alustassa. Pidä
kiinnike painettuna rakennetta vasten ja
lukitse se kääntämällä sitä neljänneskierros
(myötäpäivään).
F

K
iinnitä ensimmäinen koukku renkaaseen 3 ,
joka sijaitsee hansikaslokerossa.
F

K
iinnitä ensimmäinen koukku renkaaseen 4 ,
joka sijaitsee hansikaslokerossa.
F

A

seta istuimen selkänoja takaisin paikalleen
painamalla istuimen yläosaa tiukasti yhdellä
kädellä ja laske sitä alas, kunnes se lukittuu
istuinasentoon.
Ergonomia ja mukavuus

63

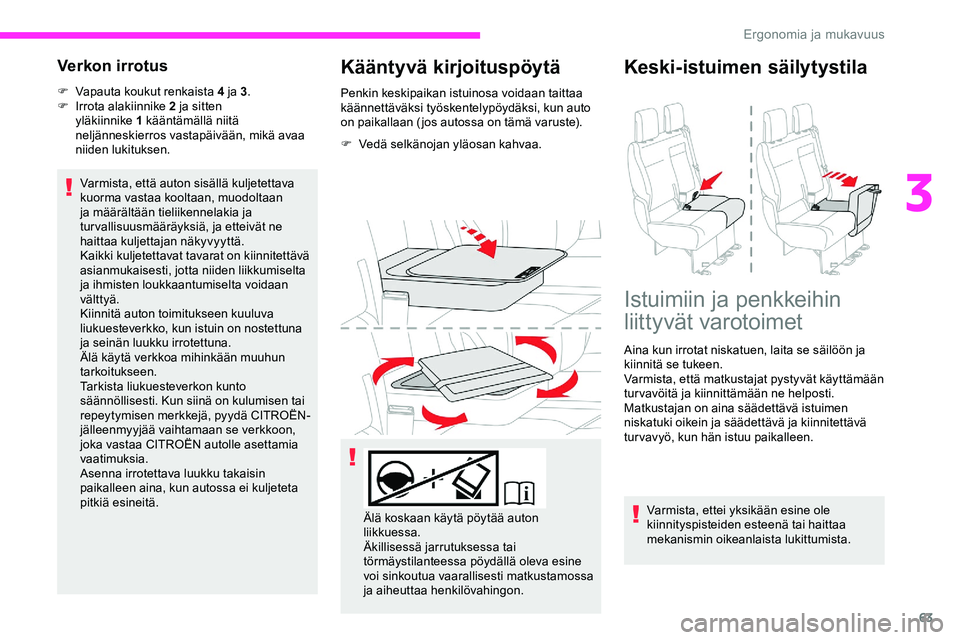

Verkon irrotus
F Vapauta koukut renkaista 4 ja 3.
F I rrota alakiinnike 2 ja sitten
yläkiinnike 1 kääntämällä niitä
neljänneskierros


vastapäivään, mikä avaa
niiden lukituksen.
Varmista, että auton sisällä kuljetettava
kuorma vastaa kooltaan, muodoltaan
ja määrältään tieliikennelakia ja
turvallisuusmääräyksiä, ja etteivät ne
haittaa kuljettajan näkyvyyttä.
Kaikki kuljetettavat tavarat on kiinnitettävä
asianmukaisesti, jotta niiden liikkumiselta
ja ihmisten loukkaantumiselta voidaan
välttyä.
Kiinnitä auton toimitukseen kuuluva
liukuesteverkko, kun istuin on nostettuna
ja seinän luukku irrotettuna.
Älä käytä verkkoa mihinkään muuhun
tarkoitukseen.
Tarkista liukuesteverkon kunto
säännöllisesti. Kun siinä on kulumisen tai
repeytymisen merkkejä, pyydä CITROËN-
jälleenmyyjää vaihtamaan se verkkoon,
joka vastaa CITROËN autolle asettamia
vaatimuksia.
Asenna irrotettava luukku takaisin
paikalleen aina, kun autossa ei kuljeteta
pitkiä esineitä.
Kääntyvä kirjoituspöytä
Penkin keskipaikan istuinosa voidaan taittaa
käännettäväksi työskentelypöydäksi, kun auto
on paikallaan (jos autossa on tämä varuste).
F

V
edä selkänojan yläosan kahvaa.
Keski-istuimen säilytystila
Älä koskaan käytä pöytää auton
liikkuessa.
Äkillisessä jarrutuksessa tai
törmäystilanteessa pöydällä oleva esine
voi sinkoutua vaarallisesti matkustamossa
ja aiheuttaa henkilövahingon.
Istuimiin ja penkkeihin
liittyvät varotoimet
Aina kun irrotat niskatuen, laita se säilöön ja
kiinnitä se tukeen.
Varmista, että matkustajat pystyvät käyttämään
turvavöitä ja kiinnittämään ne helposti.
Matkustajan on aina säädettävä istuimen
niskatuki oikein ja säädettävä ja kiinnitettävä
turvavyö, kun hän istuu paikalleen.
Varmista, ettei yksikään esine ole
kiinnityspisteiden esteenä tai haittaa
mekanismin oikeanlaista lukittumista.
3
Ergonomia ja mukavuus

64

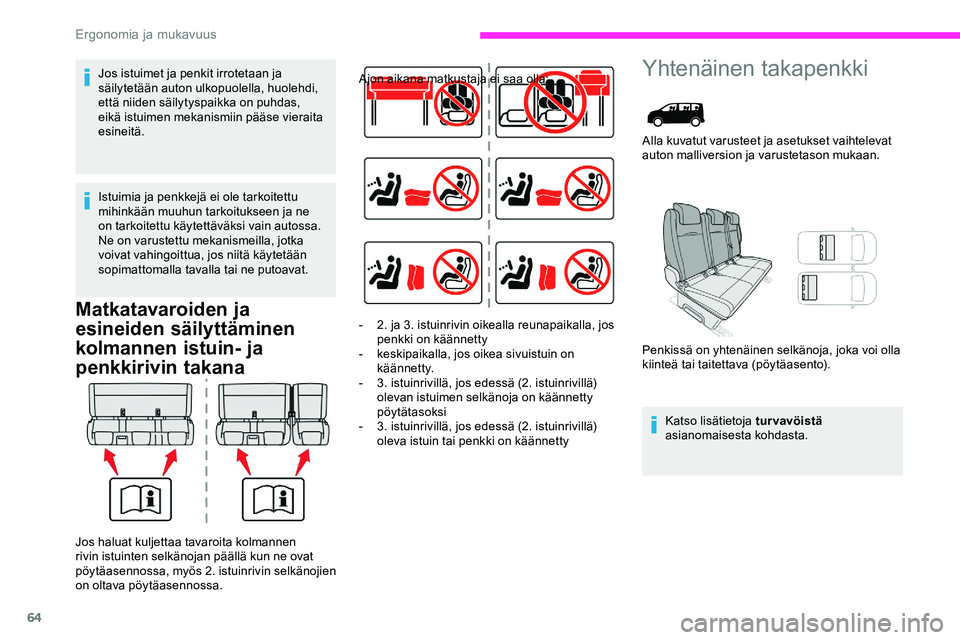

Matkatavaroiden ja
esineiden säilyttäminen
kolmannen istuin- ja
penkkirivin takana
Ajon aikana matkustaja ei saa olla:Yhtenäinen takapenkki
Alla kuvatut varusteet ja asetukset vaihtelevat
auton malliversion ja varustetason mukaan.
Penkissä on yhtenäinen selkänoja, joka voi olla
kiinteä tai taitettava (pöytäasento).Katso lisätietoja tur vavöistä
asianomaisesta kohdasta.
-
2

. ja 3. istuinrivin oikealla reunapaikalla, jos
penkki on käännetty
-
k

eskipaikalla, jos oikea sivuistuin on
käännetty.
-

3

. istuinrivillä, jos edessä (2. istuinrivillä)
olevan istuimen selkänoja on käännetty
pöytätasoksi
-

3

. istuinrivillä, jos edessä (2. istuinrivillä)
oleva istuin tai penkki on käännetty
Jos haluat kuljettaa tavaroita kolmannen
rivin istuinten selkänojan päällä kun ne ovat
pöytäasennossa, myös 2. istuinrivin selkänojien
on oltava pöytäasennossa. Jos istuimet ja penkit irrotetaan ja
säilytetään auton ulkopuolella, huolehdi,
että niiden säilytyspaikka on puhdas,
eikä istuimen mekanismiin pääse vieraita
esineitä.
Istuimia ja penkkejä ei ole tarkoitettu
mihinkään muuhun tarkoitukseen ja ne
on tarkoitettu käytettäväksi vain autossa.
Ne on varustettu mekanismeilla, jotka
voivat vahingoittua, jos niitä käytetään
sopimattomalla tavalla tai ne putoavat.
Ergonomia ja mukavuus

65

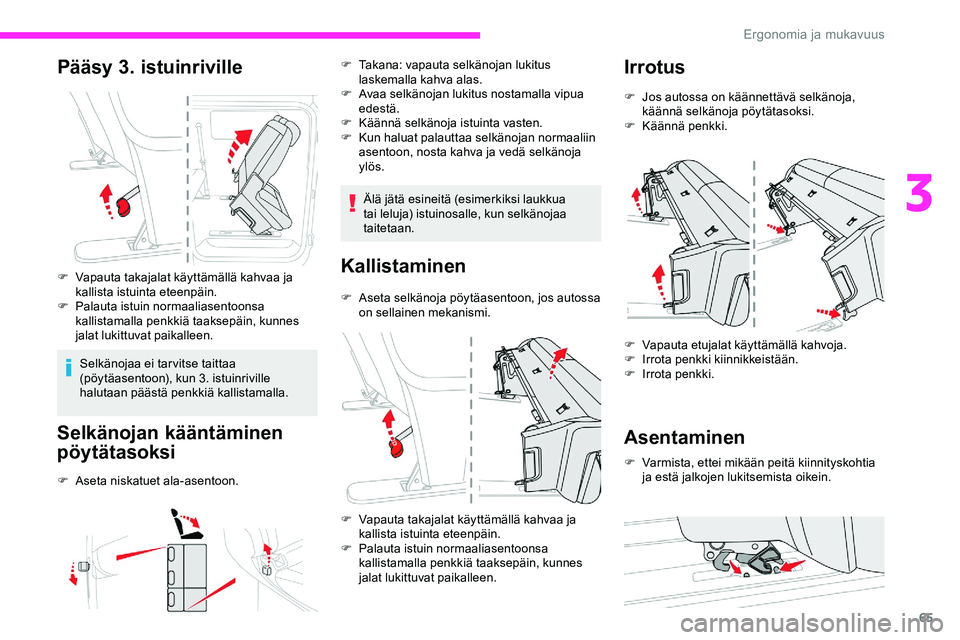

Pääsy 3. istuinriville
F Vapauta takajalat käyttämällä kahvaa ja kallista istuinta eteenpäin.
F

P
alauta istuin normaaliasentoonsa
kallistamalla penkkiä taaksepäin, kunnes
jalat lukittuvat paikalleen.
Selkänojaa ei tar vitse taittaa
(pöytäasentoon), kun 3. istuinriville
halutaan päästä penkkiä kallistamalla.
Selkänojan kääntäminen
pöytätasoksi
F Aseta niskatuet ala-asentoon. F
T
akana: vapauta selkänojan lukitus
laskemalla kahva alas.
F
A
vaa selkänojan lukitus nostamalla vipua
edestä.
F
K
äännä selkänoja istuinta vasten.
F
K
un haluat palauttaa selkänojan normaaliin
asentoon, nosta kahva ja vedä selkänoja
ylös.
Älä jätä esineitä (esimerkiksi laukkua
tai leluja) istuinosalle, kun selkänojaa
taitetaan.
Kallistaminen
F Aseta selkänoja pöytäasentoon, jos autossa on sellainen mekanismi.
F

V
apauta takajalat käyttämällä kahvaa ja
kallista istuinta eteenpäin.
F

P
alauta istuin normaaliasentoonsa
kallistamalla penkkiä taaksepäin, kunnes
jalat lukittuvat paikalleen.
Irrotus
F Jos autossa on käännettävä selkänoja, käännä selkänoja pöytätasoksi.
F

K
äännä penkki.
F

V
apauta etujalat käyttämällä kahvoja.
F

I
rrota penkki kiinnikkeistään.
F

Ir
rota penkki.
Asentaminen
F Varmista, ettei mikään peitä kiinnityskohtia ja estä jalkojen lukitsemista oikein.
3
Ergonomia ja mukavuus

66

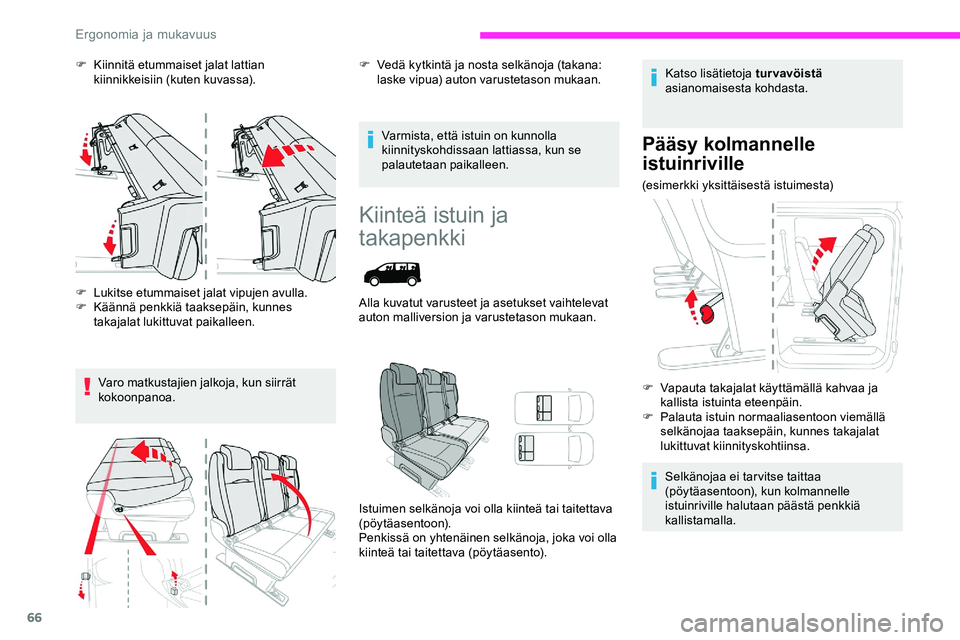

F Kiinnitä etummaiset jalat lattian kiinnikkeisiin (kuten kuvassa).
F

L
ukitse etummaiset jalat vipujen avulla.
F

K
äännä penkkiä taaksepäin, kunnes
takajalat lukittuvat paikalleen.
Varo matkustajien jalkoja, kun siirrät
kokoonpanoa. F
V edä kytkintä ja nosta selkänoja (takana:
laske vipua) auton varustetason mukaan.
Varmista, että istuin on kunnolla
kiinnityskohdissaan lattiassa, kun se
palautetaan paikalleen.
Kiinteä istuin ja
takapenkki
Alla kuvatut varusteet ja asetukset vaihtelevat
auton malliversion ja varustetason mukaan.
Istuimen selkänoja voi olla kiinteä tai taitettava
(pöytäasentoon).
Penkissä on yhtenäinen selkänoja, joka voi olla
kiinteä tai taitettava (pöytäasento). Katso lisätietoja tur vavöistä

asianomaisesta kohdasta.
Pääsy kolmannelle
istuinriville
(esimerkki yksittäisestä istuimesta)
F
V
apauta takajalat käyttämällä kahvaa ja
kallista istuinta eteenpäin.
F

P
alauta istuin normaaliasentoon viemällä
selkänojaa taaksepäin, kunnes takajalat
lukittuvat kiinnityskohtiinsa.
Selkänojaa ei tar vitse taittaa
(pöytäasentoon), kun kolmannelle
istuinriville halutaan päästä penkkiä
kallistamalla.
Ergonomia ja mukavuus

67

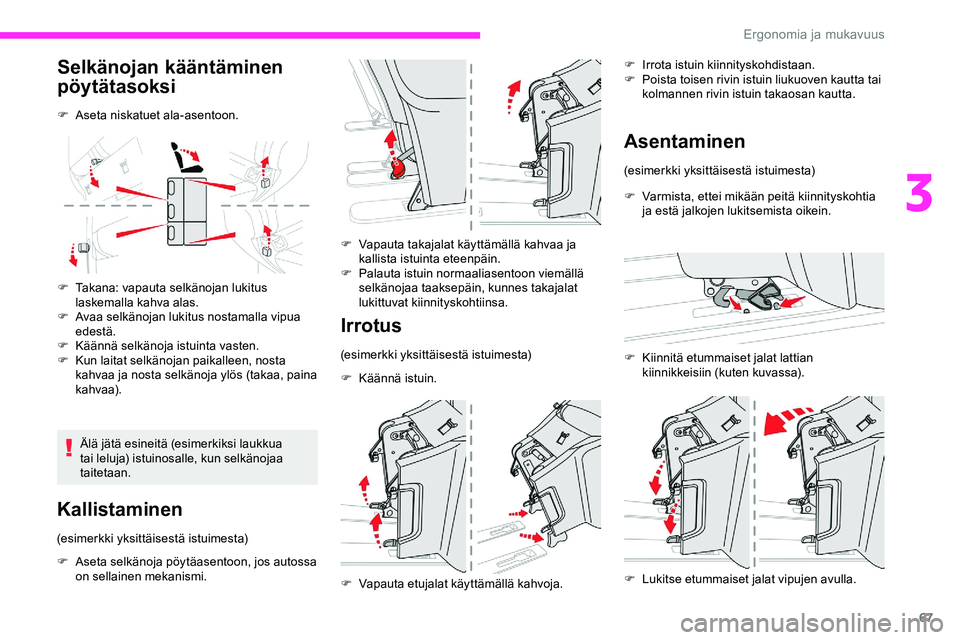

Selkänojan kääntäminen
pöytätasoksi
F Aseta niskatuet ala-asentoon.
F
T
akana: vapauta selkänojan lukitus
laskemalla kahva alas.
F

A
vaa selkänojan lukitus nostamalla vipua
edestä.
F

K
äännä selkänoja istuinta vasten.
F

K
un laitat selkänojan paikalleen, nosta
kahvaa ja nosta selkänoja ylös (takaa, paina
kahvaa).
Älä jätä esineitä (esimerkiksi laukkua
tai leluja) istuinosalle, kun selkänojaa
taitetaan.
Kallistaminen
(esimerkki yksittäisestä istuimesta)
F
A
seta selkänoja pöytäasentoon, jos autossa
on sellainen mekanismi. F

V
apauta takajalat käyttämällä kahvaa ja
kallista istuinta eteenpäin.
F
P
alauta istuin normaaliasentoon viemällä
selkänojaa taaksepäin, kunnes takajalat
lukittuvat kiinnityskohtiinsa.
Irrotus
(esimerkki yksittäisestä istuimesta)
F

K
äännä istuin. F

I
rrota istuin kiinnityskohdistaan.
F
P
oista toisen rivin istuin liukuoven kautta tai
kolmannen rivin istuin takaosan kautta.
Asentaminen
(esimerkki yksittäisestä istuimesta)
F

V
armista, ettei mikään peitä kiinnityskohtia
ja estä jalkojen lukitsemista oikein.
F

K
iinnitä etummaiset jalat lattian
kiinnikkeisiin (kuten kuvassa).
F

L
ukitse etummaiset jalat vipujen avulla.
F

V

apauta etujalat käyttämällä kahvoja.
3
Ergonomia ja mukavuus

68

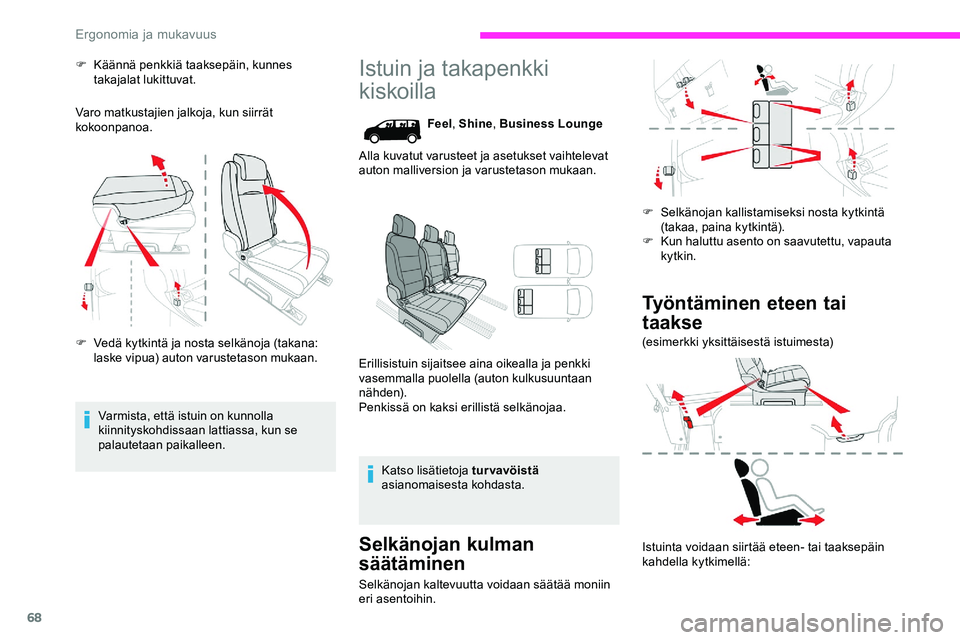

F Käännä penkkiä taaksepäin, kunnes takajalat lukittuvat.
Varo matkustajien jalkoja, kun siirrät
kokoonpanoa.
F

V
edä kytkintä ja nosta selkänoja (takana:
laske vipua) auton varustetason mukaan.
Varmista, että istuin on kunnolla
kiinnityskohdissaan lattiassa, kun se
palautetaan paikalleen.Istuin ja takapenkki
kiskoilla
Feel , Shine , Business Lounge
Alla kuvatut varusteet ja asetukset vaihtelevat
auton malliversion ja varustetason mukaan.
Erillisistuin sijaitsee aina oikealla ja penkki
vasemmalla puolella (auton kulkusuuntaan
nähden).
Penkissä on kaksi erillistä selkänojaa.
Katso lisätietoja tur vavöistä
asianomaisesta kohdasta.
Selkänojan kulman
säätäminen
Selkänojan kaltevuutta voidaan säätää moniin
eri asentoihin. F

S
elkänojan kallistamiseksi nosta kytkintä
(takaa, paina kytkintä).
F
K
un haluttu asento on saavutettu, vapauta
kytkin.
Työntäminen eteen tai
taakse
(esimerkki yksittäisestä istuimesta)
Istuinta voidaan siirtää eteen- tai taaksepäin
kahdella kytkimellä:
Ergonomia ja mukavuus
