FIAT 500 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

29

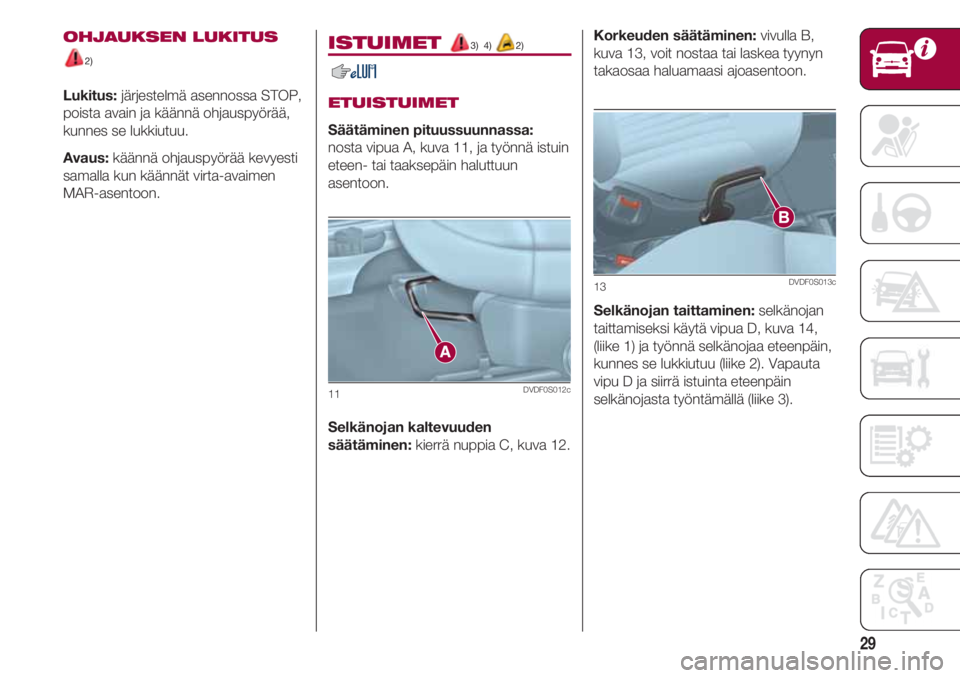

OHJAUKSEN LUKITUS
2)
Lukitus:järjestelmä asennossa STOP,
poista avain ja käännä ohjauspyörää,
kunnes se lukkiutuu.
Avaus:käännä ohjauspyörää kevyesti
samalla kun käännät virta-avaimen
MAR-asentoon.
Korkeuden säätäminen: vivulla B,
kuva 13, voit nostaa tai laskea tyynyn
takaosaa haluamaasi ajoasentoon.
Selkänojan taittaminen: selkänojan
taittamiseksi käytä vipua D, kuva 14,
(liike 1) ja työnnä selkänojaa eteenpäin,
kunnes se lukkiutuu (liike 2). Vapauta
vipu D ja siirrä istuinta eteenpäin
selkänojasta työntämällä (liike 3).
13DVDF0S013c
ISTUIMET 3) 4) 2)
ETUISTUIMET
Säätäminen pituussuunnassa:
nosta vipua A, kuva 11, ja työnnä istuin
eteen- tai taaksepäin haluttuun
asentoon.
Selkänojan kaltevuuden
säätäminen: kierrä nuppia C, kuva 12.
11DVDF0S012c

AJONEUVON TUNTEMINEN
30

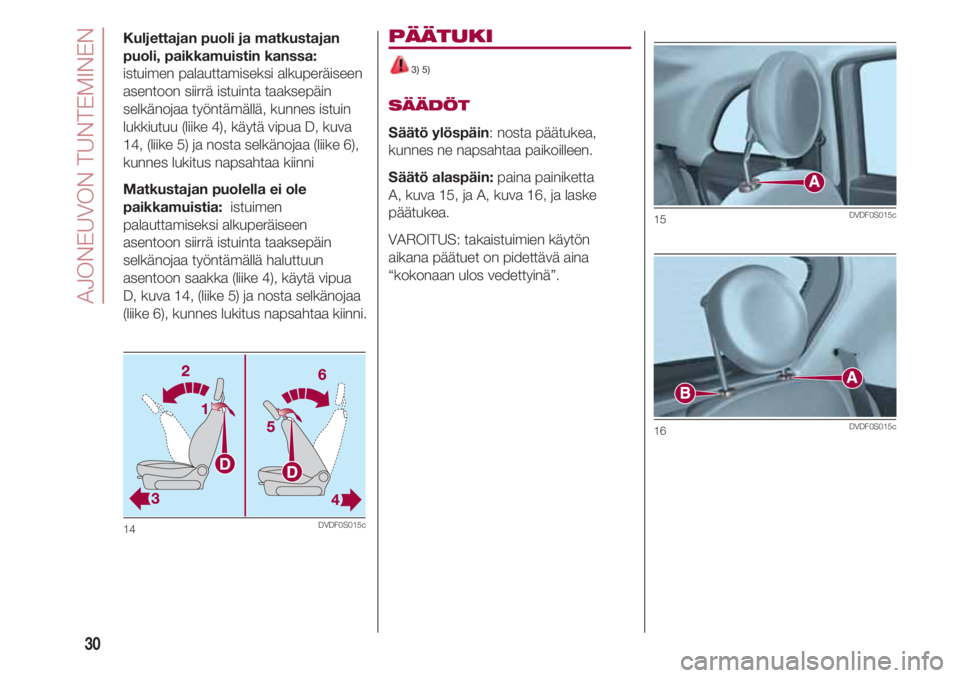

Kuljettajan puoli ja matkustajan
puoli, paikkamuistin kanssa:
istuimen palauttamiseksi alkuperäiseen
asentoon siirrä istuinta taaksepäin
selkänojaa työntämällä, kunnes istuin
lukkiutuu (liike 4), käytä vipua D, kuva
14, (liike 5) ja nosta selkänojaa (liike 6),
kunnes lukitus napsahtaa kiinni
Matkustajan puolella ei ole
paikkamuistia: istuimen
palauttamiseksi alkuperäiseen
asentoon siirrä istuinta taaksepäin
selkänojaa työntämällä haluttuun
asentoon saakka (liike 4), käytä vipua
D, kuva 14, (liike 5) ja nosta selkänojaa
(liike 6), kunnes lukitus napsahtaa kiinni.
14DVDF0S015c
PÄÄTUKI
3) 5)
SÄÄDÖT
Säätö ylöspäin: nosta päätukea,
kunnes ne napsahtaa paikoilleen.
Säätö alaspäin:paina painiketta
A, kuva 15, ja A, kuva 16, ja laske
päätukea.
VAROITUS: takaistuimien käytön
aikana päätuet on pidettävä aina
“kokonaan ulos vedettyinä”.
15DVDF0S015c
16DVDF0S015c

31
OHJAUSPYÖRÄ 2) 3)
Ohjauspyörän kallistusvipu A, kuva 18,
sijaitsee ohjauspylväässä
suuntavilkkujen alla.
❒ Siirrä vipua alaspäin ohjauspylvään
vapauttamiseksi.
❒ Säädä ohjauspylväs sopivimpaan
asentoon.
❒ Siirrä vipua ylöspäin ohjauspylvään
lukitsemiseksi.
TAUSTAPEILIT 6)
SISÄPEILI
Peilissä on turvatoiminto, joka irrottaa
sen, jos matkustaja törmää siihen
voimalla. Vivulla A, kuva 19, voidaan
säätää peili kahteen eri asentoon:
normaaliin tai häikäisysuojattuun.
PÄÄTUKI TAKANA
(irrotus)
(tietyissä versioissa/markkina-alueilla)
Poista päätuki seuraavalla tavalla:
❒ Nosta vipua A tai B, kuva 17,
(molemmat koko istuimelle), lukitse
selkänoja ja kallista sitä
matkustamoon päin
❒ nosta päätuki kokonaan ylös
❒ paina näppäimiä A ja B, kuva 16,
varsien sivuilla ja poista sitten
päätuki yläkautta nostamalla.
17DVDF0S145c
18DVDF0S173c
19DVDF0S106c

AJONEUVON TUNTEMINEN
32

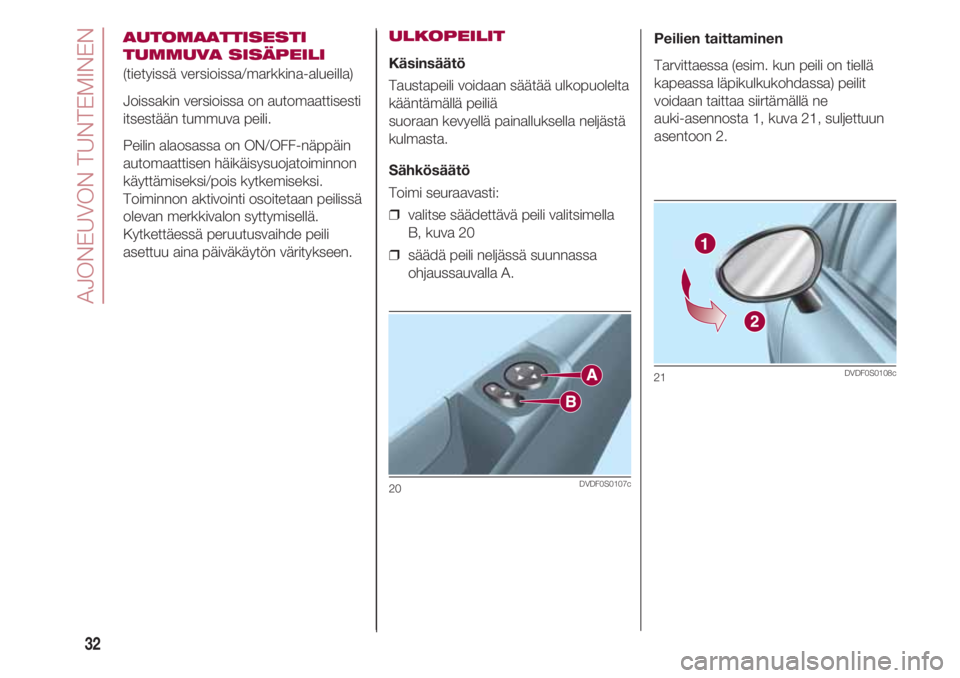

AUTOMAATTISESTI
TUMMUVA SISÄPEILI
(tietyissä versioissa/markkina-alueilla)
Joissakin versioissa on automaattisesti
itsestään tummuva peili.
Peilin alaosassa on ON/OFF-näppäin
automaattisen häikäisysuojatoiminnon
käyttämiseksi/pois kytkemiseksi.
Toiminnon aktivointi osoitetaan peilissä
olevan merkkivalon syttymisellä.
Kytkettäessä peruutusvaihde peili
asettuu aina päiväkäytön väritykseen.Peilien taittaminen
Tarvittaessa (esim. kun peili on tiellä
kapeassa läpikulkukohdassa) peilit
voidaan taittaa siirtämällä ne
auki-asennosta 1, kuva 21, suljettuun
asentoon 2.
ULKOPEILIT
Käsinsäätö
Taustapeili voidaan säätää ulkopuolelta
kääntämällä peiliä
suoraan kevyellä painalluksella neljästä
kulmasta.
Sähkösäätö
Toimi seuraavasti:
❒ valitse säädettävä peili valitsimella
B, kuva 20
❒ säädä peili neljässä suunnassa
ohjaussauvalla A.
20DVDF0S0107c
21DVDF0S0108c

33

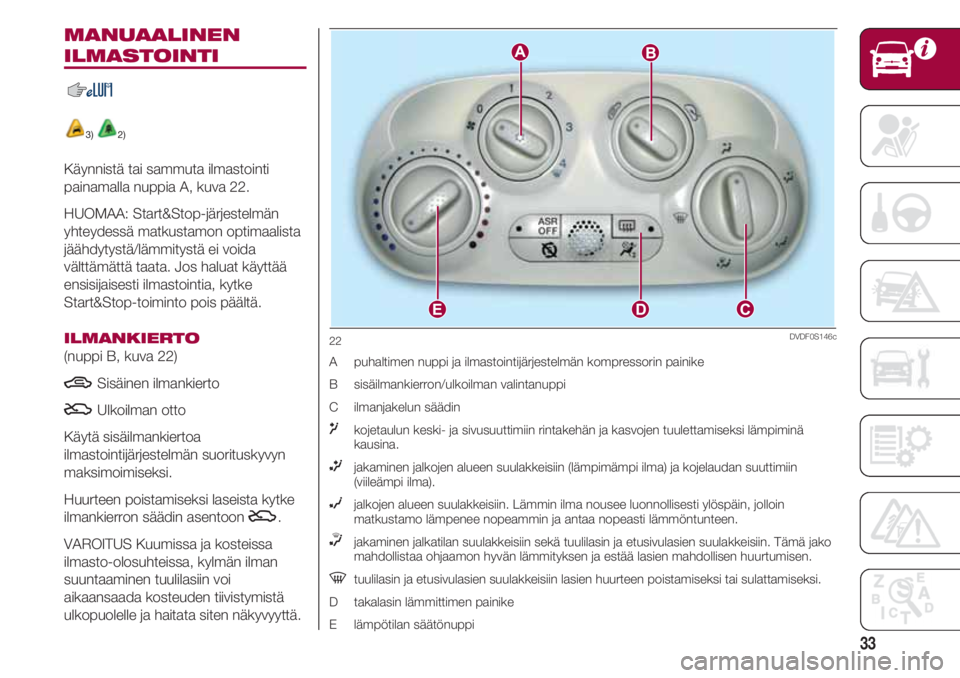

MANUAALINEN
ILMASTOINTI
3) 2)
Käynnistä tai sammuta ilmastointi
painamalla nuppia A, kuva 22.
HUOMAA: Start&Stop-järjestelmän
yhteydessä matkustamon optimaalista
jäähdytystä/lämmitystä ei voida
välttämättä taata. Jos haluat käyttää
ensisijaisesti ilmastointia, kytke
Start&Stop-toiminto pois päältä.
ILMANKIERTO
(nuppi B, kuva 22)
TSisäinen ilmankierto
UUlkoilman otto
Käytä sisäilmankiertoa
ilmastointijärjestelmän suorituskyvyn
maksimoimiseksi.
Huurteen poistamiseksi laseista kytke
ilmankierron säädin asentoon U.
VAROITUS Kuumissa ja kosteissa
ilmasto-olosuhteissa, kylmän ilman
suuntaaminen tuulilasiin voi
aikaansaada kosteuden tiivistymistä
ulkopuolelle ja haitata siten näkyvyyttä. A puhaltimen nuppi ja ilmastointijärjestelmän kompressorin painike
B sisäilmankierron/ulkoilman valintanuppi
C ilmanjakelun säädin
μ kojetaulun keski- ja sivusuuttimiin rintakehän ja kasvojen tuulettamiseksi lämpiminä
kausina.
∑ jakaminen jalkojen alueen suulakkeisiin (lämpimämpi ilma) ja kojelaudan suuttimiin
(viileämpi ilma).
∂jalkojen alueen suulakkeisiin. Lämmin ilma nousee luonnollisesti ylöspäin, jolloin
matkustamo lämpenee nopeammin ja antaa nopeasti lämmöntunteen.
∏jakaminen jalkatilan suulakkeisiin sekä tuulilasin ja etusivulasien suulakkeisiin. Tämä jako
mahdollistaa ohjaamon hyvän lämmityksen ja estää lasien mahdollisen huurtumisen.
- tuulilasin ja etusivulasien suulakkeisiin lasien huurteen poistamiseksi tai sulattamiseksi.
D takalasin lämmittimen painike
E lämpötilan säätönuppi
22DVDF0S146c

AJONEUVON TUNTEMINEN
34

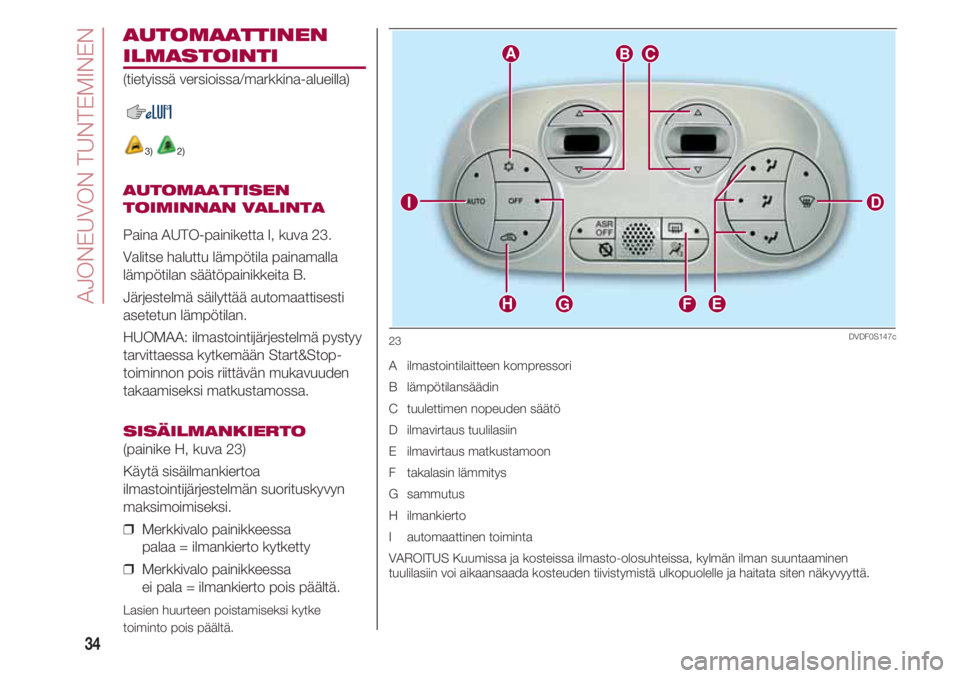

AUTOMAATTINEN
ILMASTOINTI
(tietyissä versioissa/markkina-alueilla)
3) 2)
AUTOMAATTISEN
TOIMINNAN VALINTA
Paina AUTO-painiketta I, kuva 23.
Valitse haluttu lämpötila painamalla
lämpötilan säätöpainikkeita B.
Järjestelmä säilyttää automaattisesti
asetetun lämpötilan.
HUOMAA: ilmastointijärjestelmä pystyy
tarvittaessa kytkemään Start&Stop-
toiminnon pois riittävän mukavuuden
takaamiseksi matkustamossa.
SISÄILMANKIERTO
(painike H, kuva 23)
Käytä sisäilmankiertoa
ilmastointijärjestelmän suorituskyvyn
maksimoimiseksi.
❒ Merkkivalo painikkeessa
palaa = ilmankierto kytketty
❒ Merkkivalo painikkeessa
ei pala = ilmankierto pois päältä.
Lasien huurteen poistamiseksi kytke
toiminto pois päältä.
23
EF
ABC
D
HG
I
DVDF0S147c
A ilmastointilaitteen kompressori
B lämpötilansäädin
C tuulettimen nopeuden säätö
D ilmavirtaus tuulilasiin
E ilmavirtaus matkustamoon
F takalasin lämmitys
G sammutus
H ilmankierto
I automaattinen toiminta
VAROITUS Kuumissa ja kosteissa ilmasto-olosuhteissa, kylmän ilman suuntaaminen
tuulilasiin voi aikaansaada kosteuden tiivistymistä ulkopuolelle ja haitata siten näkyvyyttä.

35

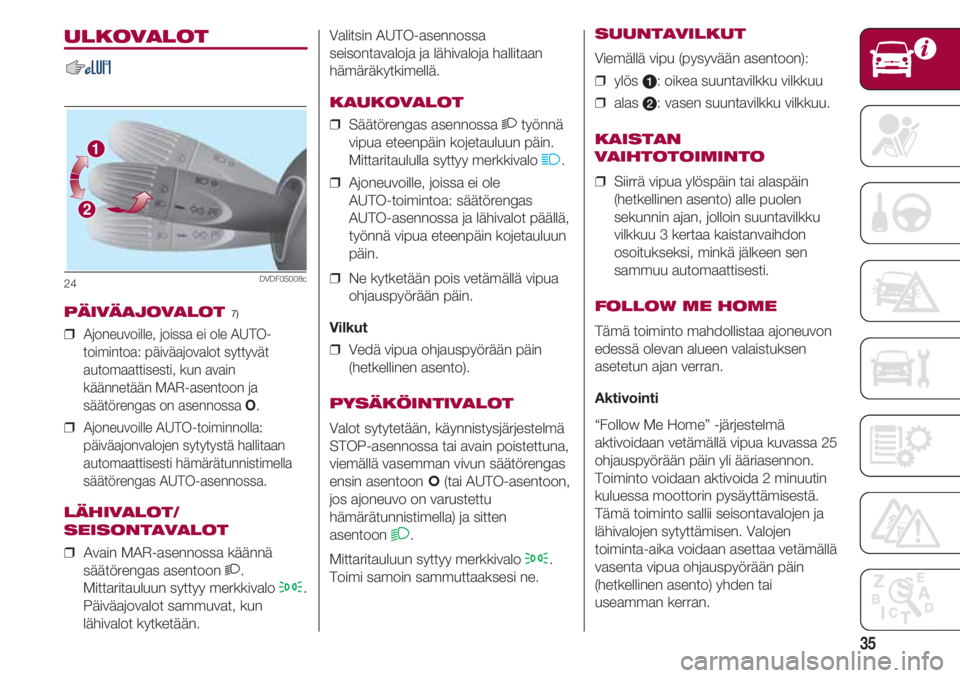

Valitsin AUTO-asennossa
seisontavaloja ja lähivaloja hallitaan
hämäräkytkimellä.
KAUKOVALOT
❒ Säätörengas asennossa 2työnnä
vipua eteenpäin kojetauluun päin.
Mittaritaululla syttyy merkkivalo
1.
❒ Ajoneuvoille, joissa ei ole
AUTO-toimintoa: säätörengas
AUTO-asennossa ja lähivalot päällä,
työnnä vipua eteenpäin kojetauluun
päin.
❒ Ne kytketään pois vetämällä vipua
ohjauspyörään päin.
Vilkut
❒ Vedä vipua ohjauspyörään päin
(hetkellinen asento).
PYSÄKÖINTIVALOT
Valot sytytetään, käynnistysjärjestelmä
STOP-asennossa tai avain poistettuna,
viemällä vasemman vivun säätörengas
ensin asentoon (tai AUTO-asentoon,
jos ajoneuvo on varustettu
hämärätunnistimella) ja sitten
asentoon
2.
Mittaritauluun syttyy merkkivalo
3.
Toimi samoin sammuttaaksesi ne.
SUUNTAVILKUT
Viemällä vipu (pysyvään asentoon):
❒ ylös a: oikea suuntavilkku vilkkuu
❒ alas b: vasen suuntavilkku vilkkuu.
KAISTAN
VAIHTOTOIMINTO
❒ Siirrä vipua ylöspäin tai alaspäin
(hetkellinen asento) alle puolen
sekunnin ajan, jolloin suuntavilkku
vilkkuu 3 kertaa kaistanvaihdon
osoitukseksi, minkä jälkeen sen
sammuu automaattisesti.
FOLLOW ME HOME
Tämä toiminto mahdollistaa ajoneuvon
edessä olevan alueen valaistuksen
asetetun ajan verran.
Aktivointi
“Follow Me Home” -järjestelmä
aktivoidaan vetämällä vipua kuvassa 25
ohjauspyörään päin yli ääriasennon.
Toiminto voidaan aktivoida 2 minuutin
kuluessa moottorin pysäyttämisestä.
Tämä toiminto sallii seisontavalojen ja
lähivalojen sytyttämisen. Valojen
toiminta-aika voidaan asettaa vetämällä
vasenta vipua ohjauspyörään päin
(hetkellinen asento) yhden tai
useamman kerran.
ULKOVALOT
PÄIVÄAJOVALOT 7)
❒ Ajoneuvoille, joissa ei ole AUTO-
toimintoa: päiväajovalot syttyvät
automaattisesti, kun avain
käännetään MAR-asentoon ja
säätörengas on asennossa O.
❒ Ajoneuvoille AUTO-toiminnolla:
päiväajonvalojen sytytystä hallitaan
automaattisesti hämärätunnistimella
säätörengas AUTO-asennossa.
LÄHIVALOT/
SEISONTAVALOT
❒ Avain MAR-asennossa käännä
säätörengas asentoon 2.
Mittaritauluun syttyy merkkivalo
3.
Päiväajovalot sammuvat, kun
lähivalot kytketään.
24
1
2
DVDF0S008c

AJONEUVON TUNTEMINEN
36

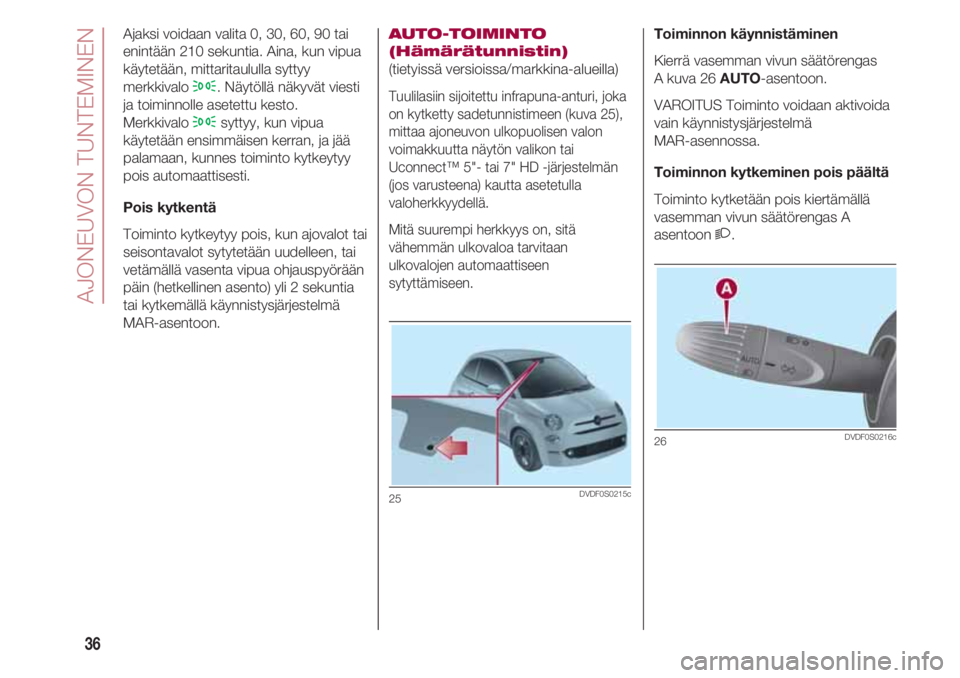

Ajaksi voidaan valita 0, 30, 60, 90 tai
enintään 210 sekuntia. Aina, kun vipua
käytetään, mittaritaululla syttyy
merkkivalo
3. Näytöllä näkyvät viesti
ja toiminnolle asetettu kesto.
Merkkivalo
3syttyy, kun vipua
käytetään ensimmäisen kerran, ja jää
palamaan, kunnes toiminto kytkeytyy
pois automaattisesti.
Pois kytkentä
Toiminto kytkeytyy pois, kun ajovalot tai
seisontavalot sytytetään uudelleen, tai
vetämällä vasenta vipua ohjauspyörään
päin (hetkellinen asento) yli 2 sekuntia
tai kytkemällä käynnistysjärjestelmä
MAR-asentoon.
AUTO-TOIMINTO
(Hämärätunnistin)
(tietyissä versioissa/markkina-alueilla)
Tuulilasiin sijoitettu infrapuna-anturi, joka
on kytketty sadetunnistimeen (kuva 25),
mittaa ajoneuvon ulkopuolisen valon
voimakkuutta näytön valikon tai
Uconnect™ 5"- tai 7" HD -järjestelmän
(jos varusteena) kautta asetetulla
valoherkkyydellä.
Mitä suurempi herkkyys on, sitä
vähemmän ulkovaloa tarvitaan
ulkovalojen automaattiseen
sytyttämiseen.
25DVDF0S0215c
Toiminnon käynnistäminen
Kierrä vasemman vivun säätörengas
A kuva 26 AUTO-asentoon.
VAROITUS Toiminto voidaan aktivoida
vain käynnistysjärjestelmä
MAR-asennossa.
Toiminnon kytkeminen pois päältä
Toiminto kytketään pois kiertämällä
vasemman vivun säätörengas A
asentoon 2.
26DVDF0S0216c

37

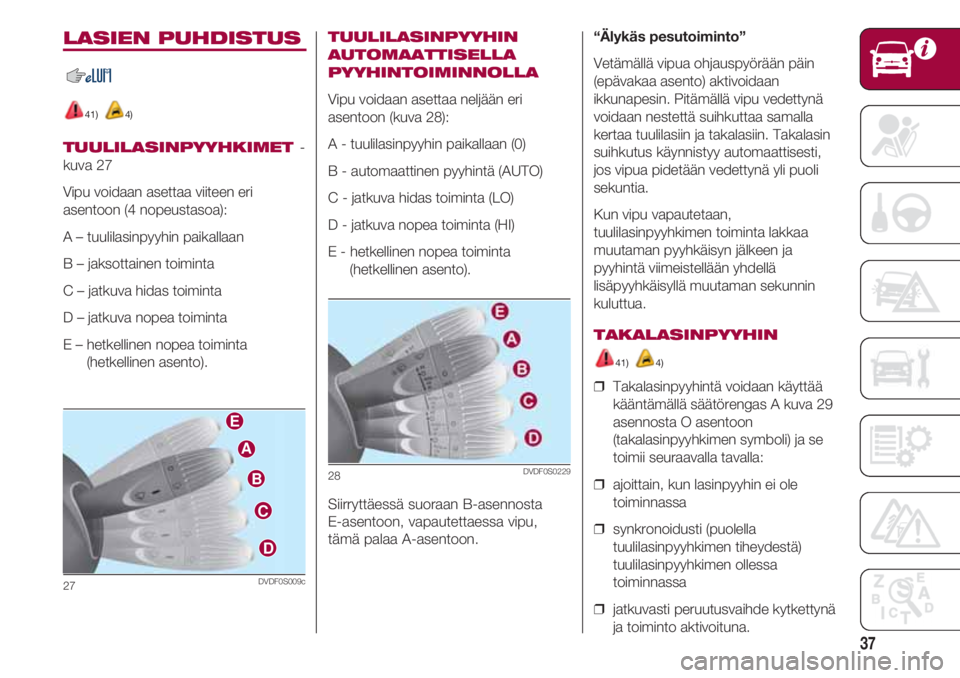

LASIEN PUHDISTUS
41) 4)
TUULILASINPYYHKIMET -
kuva 27
Vipu voidaan asettaa viiteen eri
asentoon (4 nopeustasoa):
A – tuulilasinpyyhin paikallaan
B – jaksottainen toiminta
C – jatkuva hidas toiminta
D – jatkuva nopea toiminta
E – hetkellinen nopea toiminta
(hetkellinen asento).
TUULILASINPYYHIN
AUTOMAATTISELLA
PYYHINTOIMINNOLLA
Vipu voidaan asettaa neljään eri
asentoon (kuva 28):
A - tuulilasinpyyhin paikallaan (0)
B - automaattinen pyyhintä (AUTO)
C - jatkuva hidas toiminta (LO)
D - jatkuva nopea toiminta (HI)
E - hetkellinen nopea toiminta
(hetkellinen asento).
Siirryttäessä suoraan B-asennosta
E-asentoon, vapautettaessa vipu,
tämä palaa A-asentoon.
28DVDF0S0229
“Älykäs pesutoiminto”
Vetämällä vipua ohjauspyörään päin
(epävakaa asento) aktivoidaan
ikkunapesin. Pitämällä vipu vedettynä
voidaan nestettä suihkuttaa samalla
kertaa tuulilasiin ja takalasiin. Takalasin
suihkutus käynnistyy automaattisesti,
jos vipua pidetään vedettynä yli puoli
sekuntia.
Kun vipu vapautetaan,
tuulilasinpyyhkimen toiminta lakkaa
muutaman pyyhkäisyn jälkeen ja
pyyhintä viimeistellään yhdellä
lisäpyyhkäisyllä muutaman sekunnin
kuluttua.
TAKALASINPYYHIN
41) 4)
❒ Takalasinpyyhintä voidaan käyttää
kääntämällä säätörengas A kuva 29
asennosta O asentoon
(takalasinpyyhkimen symboli) ja se
toimii seuraavalla tavalla:
❒ ajoittain, kun lasinpyyhin ei ole
toiminnassa
❒ synkronoidusti (puolella
tuulilasinpyyhkimen tiheydestä)
tuulilasinpyyhkimen ollessa
toiminnassa
❒ jatkuvasti peruutusvaihde kytkettynä
ja toiminto aktivoituna.
27
E
A
B
C
D
DVDF0S009c

AJONEUVON TUNTEMINEN
38
Kun tuulilasinpyyhin on toiminnassa ja
peruutusvaihde kytkettynä,
takalasinpyyhin kytkeytyy samalla
tavalla jatkuvaan toimintaan.
“Älykäs pesutoiminto”
❒ Työnnä vipua kojetauluun päin ja
pidä se työnnettynä suihkuttaaksesi
nestettä takalasiin.
RAIN SENSOR
(tietyt mallit/markkina-alueet)
4)
Tunnistin aktivoidaan, kun käynnistys
on MAR-asennossa, ja se kytketään
pois STOP-asennossa.
29DVDF0S0217c
Tämä laite sijaitsee sisätaustapeilin
takana kiinni tuulilasissa (kuva 30) ja se
kykenee mittaamaan sateen määrän ja
siten säätämään automaattisia
tuulilasinpyyhkimiä lasissa olevan veden
perusteella.
VAROITUS Pidä lasi puhtaana
tunnistimen alueella.
AUTOMAATTINEN
PYYHINTÄ
(tietyissä versioissa/markkina-alueilla)
Aktivointi
Käyttäjä voi valita automaattisen
pyyhinnän siirtämällä ohjauspyörän
oikealla puolella olevan vivun kuva 28
AUTO-asentoon (B). Automaattiset
tuulilasinpyyhkijöiden aktivointi
ilmoitetaan käyttäjälle yhdellä
pyyhkäisyllä.
30DVDF0S0215c
Herkkyyden säätö
Näytön yläosassa olevan valikon avulla
tai käyttämällä järjestelmää
UconnectTM 5" tai 7" on mahdollista
säätää sadetunnistimen herkkyyttä.
Esto
Jos käynnistysjärjestelmä kytketään
STOP-asentoon ja ohjauspyörän vipu
jätetään AUTO-asentoon (B),
seuraavan käynnistyksen yhteydessä
(käynnistys MAR-asennossa) tuulilasia
ei pyyhitä järjestelmän suojaamiseksi
siinä tapauksessa, että tuulilasia
pestään käsin tai siihen on
muodostunut jäätä.
Kytke automaattinen pyyhintä
uudelleen seuraavasti:
❒ Aseta ohjauspyörän oikealla puolella
oleva vipu muuhun kuin AUTO-
asentoon ja siirrä se sitten uudelleen
AUTO-asentoon
❒ ylitä nopeus 5 km/h
sadetunnistimen havaitessa sateen
läsnäolon.
Pois kytkentä
Käyttäjä voi poistaa automaattisen
pyyhinnän valinnan siirtämällä
ohjauspyörän oikealla puolella olevan
vivun muuhun kuin AUTO-asentoon.
