FIAT 500 2018 Návod k použití a údržbě (in Czech)

139

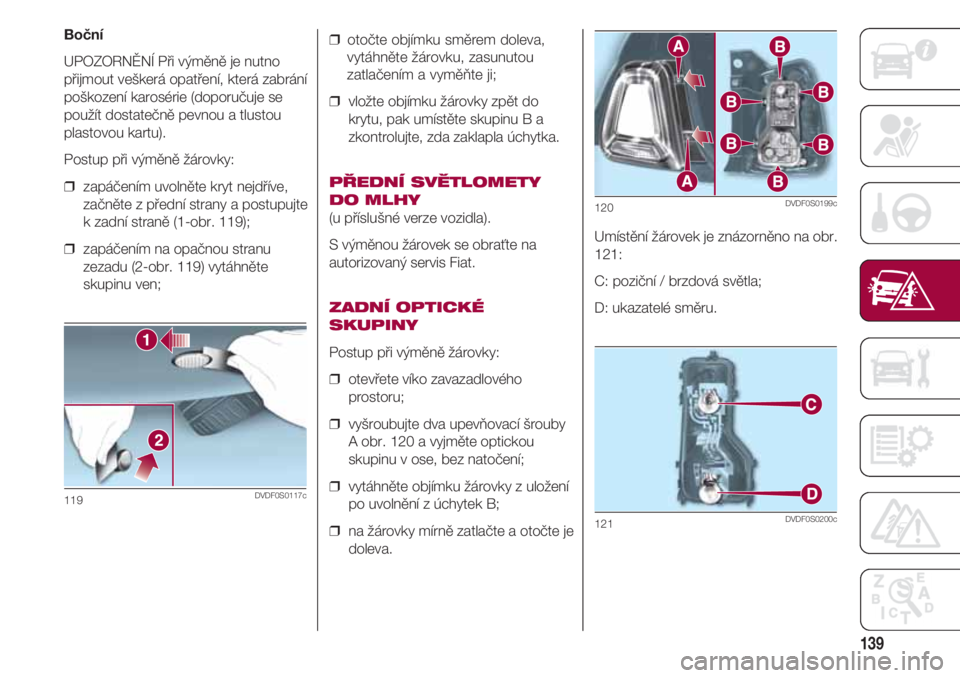

Boční
UPOZORNĚNÍ Při výměně je nutno
přijmout veškerá opatření, která zabrání
poškození karosérie (doporučuje se
použít dostatečně pevnou a tlustou
plastovou kartu).
Postup při výměně žárovky:
❒ zapáčením uvolněte kryt nejdříve,
začněte z přední strany a postupujte
k zadní straně (1-obr. 119);
❒ zapáčením na opačnou stranu
zezadu (2-obr. 119) vytáhněte
skupinu ven;
119DVDF0S0117c
❒ otočte objímku směrem doleva,
vytáhněte žárovku, zasunutou
zatlačením a vyměňte ji;
❒ vložte objímku žárovky zpět do
krytu, pak umístěte skupinu B a
zkontrolujte, zda zaklapla úchytka.
PŘEDNÍ SVĚTLOMETY
DO MLHY
(u příslušné verze vozidla).
S výměnou žárovek se obraťte na
autorizovaný servis Fiat.
ZADNÍ OPTICKÉ
SKUPINY
Postup při výměně žárovky:
❒ otevřete víko zavazadlového
prostoru;
❒ vyšroubujte dva upevňovací šrouby
A obr. 120 a vyjměte optickou
skupinu v ose, bez natočení;
❒ vytáhněte objímku žárovky z uložení
po uvolnění z úchytek B;
❒ na žárovky mírně zatlačte a otočte je
doleva.Umístění žárovek je znázorněno na obr.
121:
C: poziční / brzdová světla;
D: ukazatelé směru.
120DVDF0S0199c
121DVDF0S0200c

V NOUZI
140

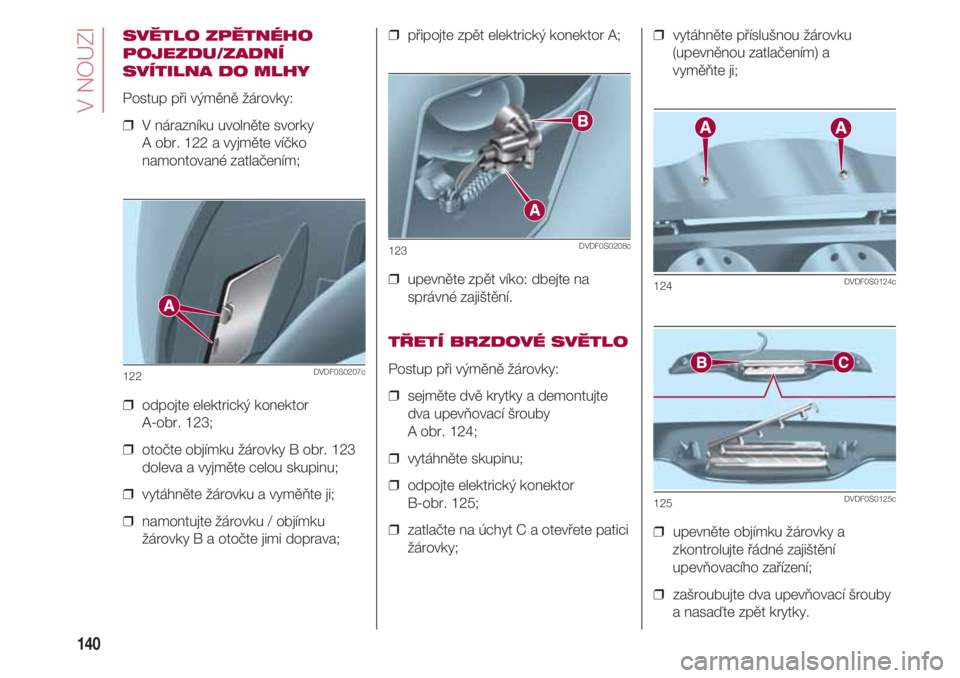

SVĚTLO ZPĚTNÉHO
POJEZDU/ZADNÍ
SVÍTILNA DO MLHY
Postup při výměně žárovky:
❒ V nárazníku uvolněte svorky
A obr. 122 a vyjměte víčko
namontované zatlačením;
❒ odpojte elektrický konektor
A-obr. 123;
❒ otočte objímku žárovky B obr. 123
doleva a vyjměte celou skupinu;
❒ vytáhněte žárovku a vyměňte ji;
❒ namontujte žárovku / objímku
žárovky B a otočte jimi doprava;
122DVDF0S0207c
❒ připojte zpět elektrický konektor A;
❒ upevněte zpět víko: dbejte na
správné zajištění.
TŘETÍ BRZDOVÉ SVĚTLO
Postup při výměně žárovky:
❒ sejměte dvě krytky a demontujte
dva upevňovací šrouby
A obr. 124;
❒ vytáhněte skupinu;
❒ odpojte elektrický konektor
B-obr. 125;
❒ zatlačte na úchyt C a otevřete patici
žárovky;
123DVDF0S0208c
❒ vytáhněte příslušnou žárovku
(upevněnou zatlačením) a
vyměňte ji;
❒ upevněte objímku žárovky a
zkontrolujte řádné zajištění
upevňovacího zařízení;
❒ zašroubujte dva upevňovací šrouby
a nasaďte zpět krytky.
124DVDF0S0124c
125DVDF0S0125c

141

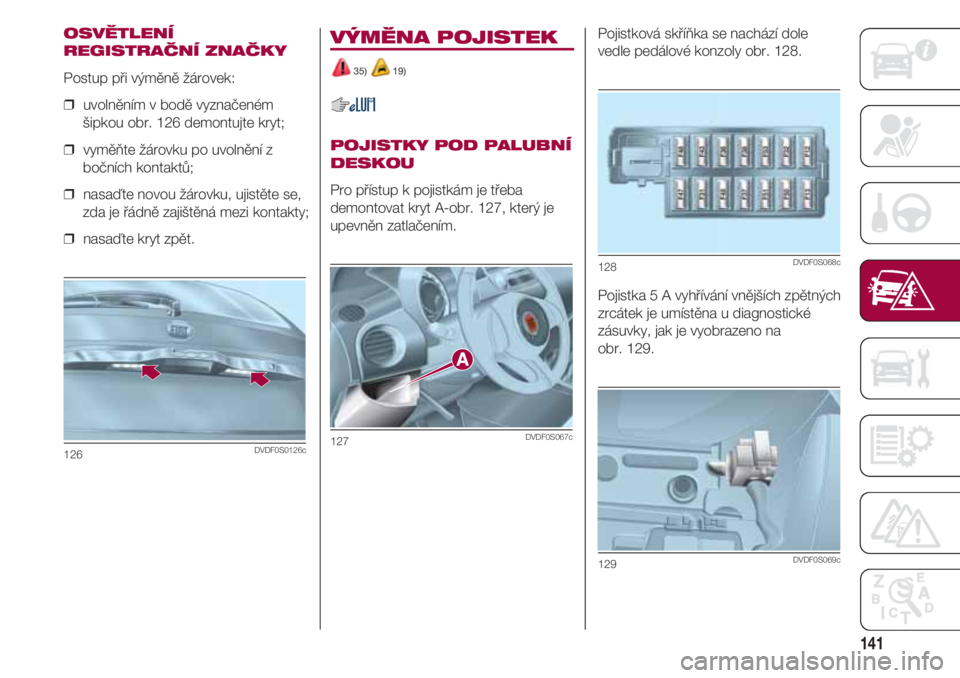

OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒ uvolněním v bodě vyznačeném
šipkou obr. 126 demontujte kryt;
❒ vyměňte žárovku po uvolnění z
bočních kontaktů;
❒ nasaďte novou žárovku, ujistěte se,
zda je řádně zajištěná mezi kontakty;
❒ nasaďte kryt zpět.
126DVDF0S0126c
VÝMĚNA POJISTEK
35) 19)
POJISTKY POD PALUBNÍ
DESKOU
Pro přístup k pojistkám je třeba
demontovat kryt A-obr. 127, který je
upevněn zatlačením.
127DVDF0S067c
Pojistková skříňka se nachází dole
vedle pedálové konzoly obr. 128.
Pojistka 5 A vyhřívání vnějších zpětných
zrcátek je umístěna u diagnostické
zásuvky, jak je vyobrazeno na
obr. 129.
128DVDF0S068c
129DVDF0S069c

V NOUZI
142

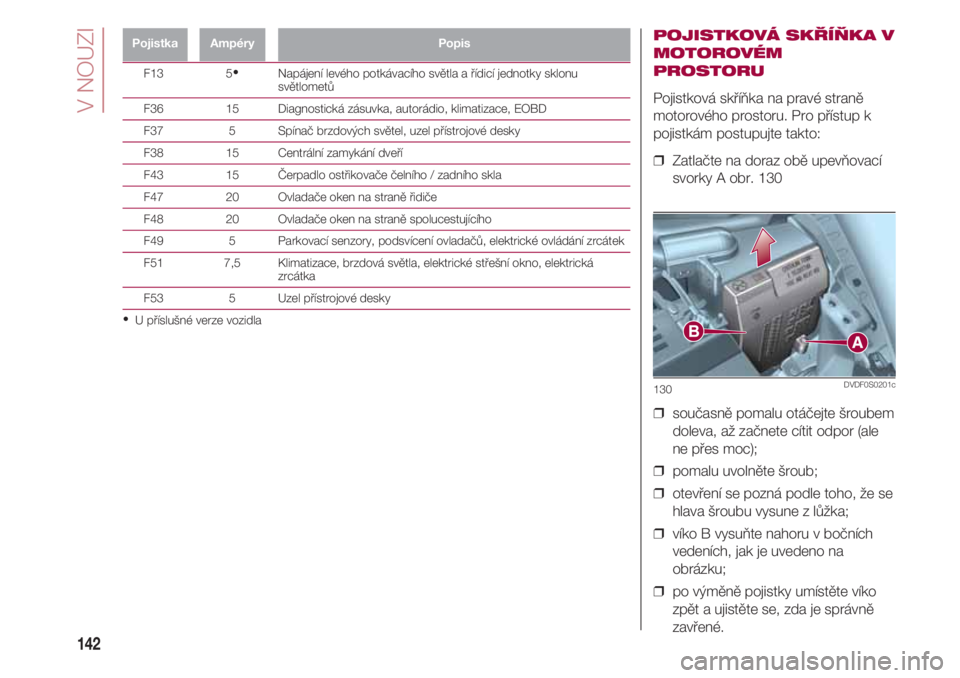

PojistkaAmpéryPopis
F13 5•
Napájení levého potkávacího světla a řídicí jednotky sklonu světlometů
F36 15 Diagnostická zásuvka, autorádio, klimatizace, EOBD
F37 5 Spínač brzdových světel, uzel přístrojové desky
F38 15 Centrální zamykání dveří
F43 15 Čerpadlo ostřikovače čelního / zadního skla
F47 20 Ovladače oken na straně řidiče
F48 20 Ovladače oken na straně spolucestujícího
F49 5 Parkovací senzory, podsvícení ovladačů, elektrické ovládání zrcátek
F51 7,5 Klimatizace, brzdová světla, elektrické střešní okno, elektrická
zrcátka
F53 5 Uzel přístrojové desky
•
U příslušné verze vozidla
POJISTKOVÁ SKŘÍŇKA V
MOTOROVÉM
PROSTORU
Pojistková skříňka na pravé straně
motorového prostoru. Pro přístup k
pojistkám postupujte takto:
❒ Zatlačte na doraz obě upevňovací
svorky A obr. 130
❒ současně pomalu otáčejte šroubem
doleva, až začnete cítit odpor (ale
ne přes moc);
❒ pomalu uvolněte šroub;
❒ otevření se pozná podle toho, že se
hlava šroubu vysune z lůžka;
❒ víko B vysuňte nahoru v bočních
vedeních, jak je uvedeno na
obrázku;
❒ po výměně pojistky umístěte víko
zpět a ujistěte se, zda je správně
zavřené.
130DVDF0S0201c

143

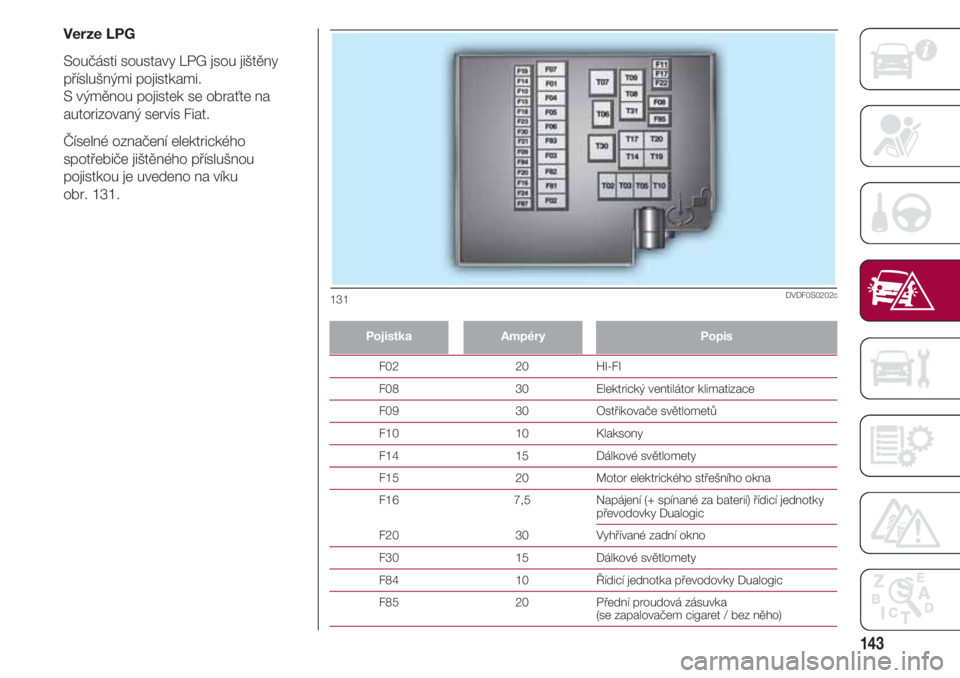

Verze LPG
Součásti soustavy LPG jsou jištěny
příslušnými pojistkami.
S výměnou pojistek se obraťte na
autorizovaný servis Fiat.
Číselné označení elektrického
spotřebiče jištěného příslušnou
pojistkou je uvedeno na víku
obr. 131.
PojistkaAmpéryPopis
F02 20 HI-FI
F08 30 Elektrický ventilátor klimatizace
F09 30 Ostřikovače světlometů
F10 10 Klaksony
F14 15 Dálkové světlomety
F15 20 Motor elektrického střešního okna
F16 7,5 Napájení (+ spínané za baterií) řídicí jednotky
převodovky Dualogic
F20 30 Vyhřívané zadní okno
F30 15 Dálkové světlomety
F84 10 Řídicí jednotka převodovky Dualogic
F85 20 Přední proudová zásuvka
(se zapalovačem cigaret / bez něho)
131DVDF0S0202c

V NOUZI
144
DOBITÍ BATERIE 36)
UPOZORNĚNÍ Postup při dobíjení
baterie je zde uveden pouze pro
informaci. Doporučujeme nechat baterii
dobít u autorizovaného servisu Fiat.
UPOZORNĚNÍ Než odpojíte baterii a
připojíte zpět elektrické napájení k
baterii, po přepnutí klíčku zapalování na
STOP a zavření dveří na straně řidiče
počkejte alespoň jednu minutu.
Doporučujeme pomalé dobíjení
proudem nízké intenzity po dobu asi 24
hodin. Příliš dlouhé nabíjení by mohlo
baterii poškodit.
Verze bez systému Start&Stop
(u příslušných verzí vozidla)
Postup při dobíjení baterie:
❒ odpojte svorku od minusového pólů
baterie;
❒ připojte k jejím pólům kabely
nabíječe: dbejte na správnou
polaritu;
❒ zapněte nabíječ;
❒ po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte od
baterie;
❒ připojte svorku minusového pólu
baterie.
Verze se systémem Start&Stop
(u příslušných verzí vozidla)
Postup při dobíjení baterie:
❒ odpojte konektor A obr. 132
(stiskem tlačítka B) monitorovacího
snímače C nabití baterie, který je
nainstalovaný na minusovém pólu
D této baterie;
132DVDF0S0127c
❒ připojte plusový kabel nabíječky k
plusovému pólu baterie E obr. 133
a minusový kabel ke svorce
snímače D;
❒ zapněte nabíječ. Po dobití baterie
vypněte nabíječ;
❒ po odpojení nabíječe připojte zpět
konektor A ke snímači C postupem
znázorněným na obr. 132.
133DVDF0S0128c

145

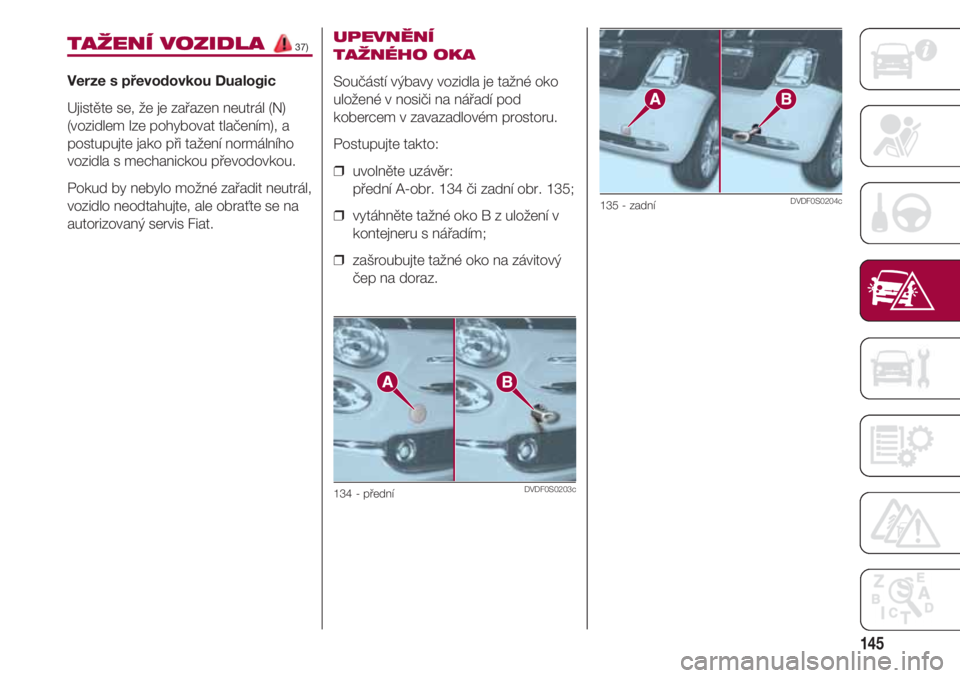

TAŽENÍ VOZIDLA 37)
Verze s převodovkou Dualogic
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením), a
postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud by nebylo možné zařadit neutrál,
vozidlo neodtahujte, ale obraťte se na
autorizovaný servis Fiat.
UPEVNĚNÍ
TAŽNÉHO OKA
Součástí výbavy vozidla je tažné oko
uložené v nosiči na nářadí pod
kobercem v zavazadlovém prostoru.
Postupujte takto:
❒ uvolněte uzávěr:
přední A-obr. 134 či zadní obr. 135;
❒ vytáhněte tažné oko B z uložení v
kontejneru s nářadím;
❒ zašroubujte tažné oko na závitový
čep na doraz.
134 - předníDVDF0S0203c
135 - zadníDVDF0S0204c

Stránka úmyslně ponechaná prázdná

147

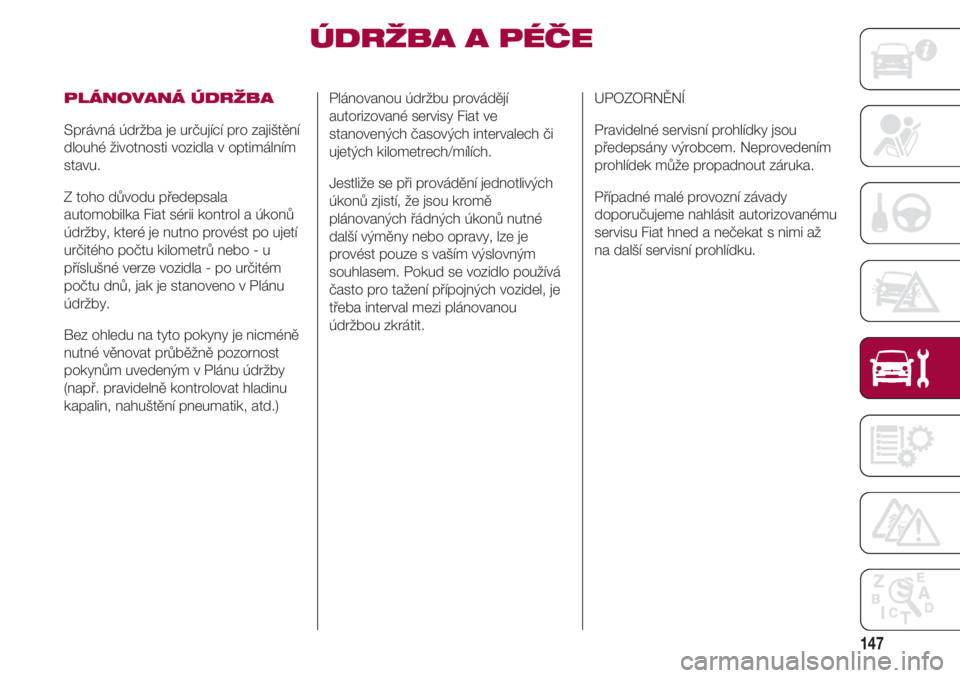

ÚDRŽBA A PÉČE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala
automobilka Fiat sérii kontrol a úkonů
údržby, které je nutno provést po ujetí
určitého počtu kilometrů nebo - u
příslušné verze vozidla - po určitém
počtu dnů, jak je stanoveno v Plánu
údržby.
Bez ohledu na tyto pokyny je nicméně
nutné věnovat průběžně pozornost
pokynům uvedeným v Plánu údržby
(např. pravidelně kontrolovat hladinu
kapalin, nahuštění pneumatik, atd.)
Plánovanou údržbu provádějí
autorizované servisy Fiat ve
stanovených časových intervalech či
ujetých kilometrech/mílích.
Jestliže se při provádění jednotlivých
úkonů zjistí, že jsou kromě
plánovaných řádných úkonů nutné
další výměny nebo opravy, lze je
provést pouze s vaším výslovným
souhlasem. Pokud se vozidlo používá
často pro tažení přípojných vozidel, je
třeba interval mezi plánovanou
údržbou zkrátit. UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením
prohlídek může propadnout záruka.
Případné malé provozní závady
doporučujeme nahlásit autorizovanému
servisu Fiat hned a nečekat s nimi až
na další servisní prohlídku.

4321ÚDRŽBA A PÉČE
148
5109876

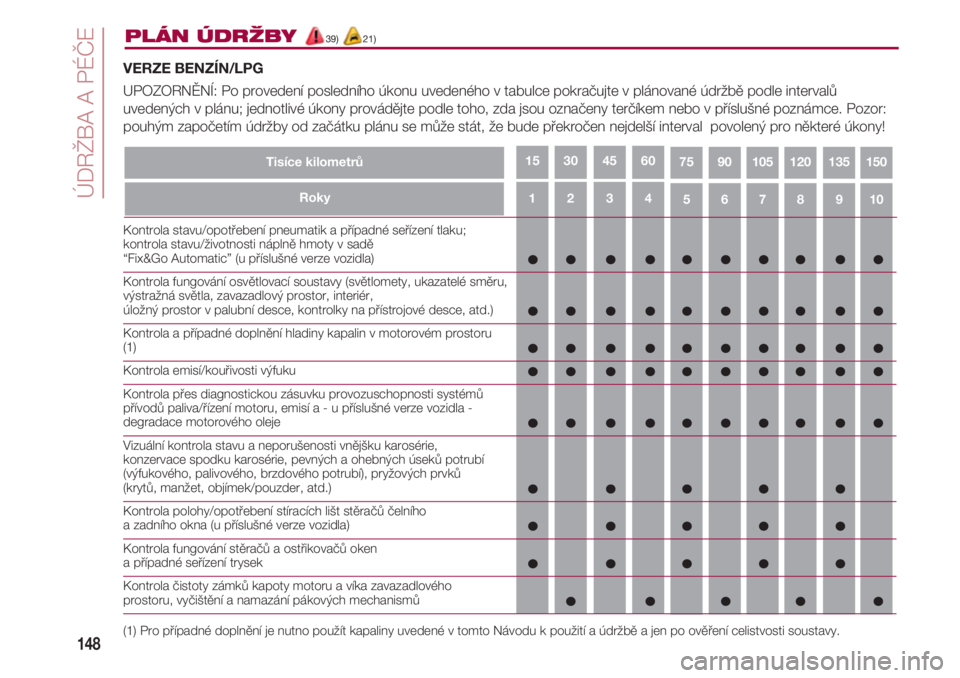

PLÁN ÚDRŽBY39) 21)
Tisíce kilometrů7515013512010590
VERZE BENZÍN/LPG
UPOZORNĚNÍ: Po provedení posledního úkonu uvedeného v tabulce pokračujte v plánované údržbě podle intervalů
uvedených v plánu; jednotlivé úkony provádějte podle toho, zda jsou označeny terčíkem nebo v příslušné poznámce. Pozor:
pouhým započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
60453015
Roky








 Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku;
kontrola stavu/životnosti náplně hmoty v sadě “Fix&Go Automatic” (u příslušné verze vozidla)
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru,
výstražná světla, zavazadlový prostor, interiér,
úložný prostor v palubní desce, kontrolky na přístrojové desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém prostoru
(1)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodů paliva/řízení motoru, emisí a - u příslušné verze vozidla -
degradace motorového oleje
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků potrubí
(výfukového, palivového, brzdového potrubí), pryžových prvků
(krytů, manžet, objímek/pouzder, atd.)
Kontrola polohy/opotřebení stíracích lišt stěračů čelního
a zadního okna (u příslušné verze vozidla)
Kontrola fungování stěračů a ostřikovačů oken
a případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka zavazadlového
prostoru, vyčištění a namazání pákových mechanismů
(1) Pro případné doplnění je nutno použít kapaliny uvedené v tomto Návodu k použití a údržbě a jen po ověření celistvosti soustavy.
