RISPARMIO
DI CARBURANTE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di carburante ed un con-
tenimento delle emissioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione del veicolo
Curare la manutenzione del veicolo ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso del veicolo (soprattutto nel traf-
fico urbano), ed il suo assetto influenza-
no fortemente i consumi e la stabilità.Portapacchi/portasci
Togliere il portapacchi od il portascì dal
tetto appena utilizzati. Questi accessori di-
minuiscono la penetrazione aerodinamica
del veicolo influendo negativamente sui
consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare pre-
feribilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente, provocando di conseguenza un au-
mento del consumo di carburante (fino a
+25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (fino a +20% mediamen-
te): quando la temperatura esterna lo con-
sente utilizzare preferibilmente gli aera-
tori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.
Se vuole trasportare benzi-
na in una tanica di riserva,
occorre farlo nel rispetto delle dispo-
sizioni di legge, usando solamente
una tanica omologata e fissata ade-
guatamente agli occhielli di ancorag-
gio carico. Anche così tuttavia si au-
menta il rischio di incendio in caso di
incidente.
ATTENZIONE
Oltre a queste precauzioni di carattere ge-
nerale, alcuni semplici accorgimenti pos-
sono migliorare la sicurezza di guida, il
confort di marcia, la durata del veicolo:
❒distribuire il carico sul pianale in mo-
do uniforme: qualora si renda neces-
sario concentrarlo in una sola zona,
scegliere la parte intermedia fra i due
assi;
❒ricordarsi che più il carico è in posi-
zione bassa più si abbassa il baricentro
del veicolo, facilitando una guida sicu-
ra: collocare quindi sempre in basso le
merci più pesanti;
❒ricordarsi infine che il comportamen-
to dinamico del veicolo è influenzato
dal peso trasportato: in particolare gli
spazi di frenata si allungano, special-
mente ad alta velocità.

121
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità e non ol-
trepassare il regime di coppia massima.
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e
condizioni stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore.TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi il
veicolo deve essere dotato di gancio di
traino omologato e di adeguato impianto
elettrico. L’installazione deve essere ese-
guita da personale specializzato che rila-
scia apposita documentazione per la cir-
colazione su strada.
Montare eventualmente specchi retrovi-
sori specifici e/o supplementari, nel ri-
spetto delle norme del Codice di Circo-
lazione Stradale vigente.
Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le penden-
ze massime, aumenta gli spazi d’arresto ed
i tempi per un sorpasso sempre in rela-
zione al peso complessivo dello stesso.
Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemente il
freno.
Il peso che il rimorchio esercita sul gancio
di traino del veicolo, riduce di uguale va-
lore la capacità di carico del veicolo stes-
so. Per essere sicuri di non superare il pe-
so massimo rimorchiabile (riportato sulla
carta di circolazione) si deve tenere con-
to del peso del rimorchio a pieno carico,
compresi gli accessori e i bagagli perso-
nali. STILE DI GUIDA
Avviamento
Non fare scaldare il motore con veicolo fer-
mo né al regime minimo né elevato: in que-
ste condizioni il motore si scalda molto più
lentamente, aumentando consumi ed emis-
sioni. È consigliabile partire subito e lenta-
mente, evitando regimi elevati: in tal modo
il motore si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili provocando un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare una
marcia più alta. Utilizzare una marcia bassa
per ottenere una brillante accelerazione
comporta un aumento dei consumi. L’uti-
lizzo improprio di una marcia alta aumenta
consumi, emissioni ed usura motore.
Velocità massima
Il consumo di carburante aumenta note-
volmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese super-
flue, che provocano eccessivo consumo di
carburante ed aumento delle emissioni.

122
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere fissato
alla carrozzeria da personale specializzato,
tenuto a rispettare eventuali informazioni
supplementari e/o integrative rilasciate dal
Costruttore del dispositivo stesso.
Il dispositivo di traino deve rispettare le
attuali normative vigenti con riferimento
alla Direttiva 94/20/CEE e successivi
emendamenti.
Per qualsiasi versione è da utilizzarsi un di-
spositivo di traino idoneo al valore della
massa rimorchiabile del veicolo sul quale
si intende procedere all’installazione.
Per il collegamento elettrico deve essere
adottato un giunto unificato, che general-
mente viene collocato ad un’apposita staf-
fa fissata di norma al dispositivo di traino
stesso, e deve essere installato sul veico-
lo una centralina specifica per il funziona-
mento delle luci esterne del rimorchio.
I collegamenti elettrici devono essere ef-
fettuati con giunti a 7 o 13 poli alimentati
a 12VDC (norme CUNA/UNI e ISO/DIN)
rispettando eventuali indicazioni di riferi-
mento del Costruttore del veicolo e/o del
Costruttore del dispositivo di traino.
Un eventuale freno elettrico o altro (ar-
gano elettrico, ecc.) deve essere alimen-
tato direttamente dalla batteria mediante
un cavo con sezione non inferiore a 2,5
mm
2.AVVERTENZA L’utilizzo del freno elet-
trico o di eventuale argano deve avvenire
con motore acceso.
In aggiunta alle derivazioni elettriche è am-
messo collegare all’impianto elettrico del
veicolo solo il cavo per l’alimentazione di
un eventuale freno elettrico ed il cavo per
una lampada d’illuminazione interna del ri-
morchio con potenza non superiore a
15W.
Per i collegamenti utilizzare la centralina
predisposta con cavo da batteria non in-
feriore a 2,5 mm
2. Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità massima
non deve superare i 100 km/h.
Si consiglia l’utilizzo di idoneo stabilizza-
tore sul timone del rimorchio da trainare.
Il sistema ABS di cui può es-
sere dotato il veicolo non
controlla il sistema frenante del ri-
morchio. Occorre quindi particolare
cautela sui fondi scivolosi.
ATTENZIONE
Non modificare assoluta-
mente l’impianto freni del
veicolo per il comando del freno del
rimorchio. L’impianto frenante del ri-
morchio deve essere del tutto indi-
pendente dall’impianto idraulico del
veicolo.
ATTENZIONE

123
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Schema di montaggio versioni
Furgone fig. 3
La struttura del gancio di traino deve es-
sere fissata nei punti indicati Øcon un to-
tale di n. 6 viti M8 e n. 4 viti M12.
Le piastre interne al telaio devono avere
spessore minimo di 5 mm.
CARICO MAX SULLA SFERA 120 kg.
Dopo il montaggio, i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE
fig. 3F0N0189m
Foro esistente
Dado esistente
Dado esistenteForo esistente
Foro esistente
a carico
Sfera a norme M12
M12
M8 (3x)
M8 (3x)
M12
Per l’installazione del gancio di traino è ne-
cessaria la tranciatura del paraurti secon-
do le quote illustrate in fig. 3a.
fig. 3aF0N0192m

124
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
fig. 4F0N0195m
Schema di montaggio versioni
Autocarro e Cabinato - fig. 4
Un ulteriore gancio di traino specifico per
le versioni Autocarro e Cabinato è rap-
presentato infig. 4. La struttura Ødeve
essere fissata nei punti indicati con un to-
tale di N° 6 viti M8 e N° 4 M12.
CARICO MAX SULLA SFERA 120 kg.
Dopo il montaggio i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE

125
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

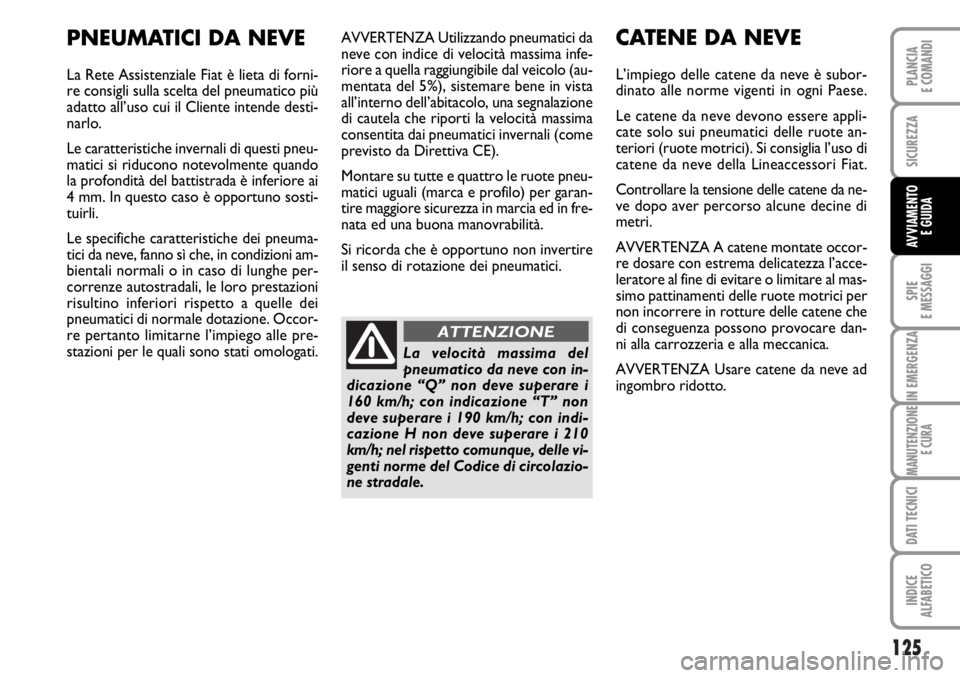

AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dal veicolo (au-
mentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione
di cautela che riporti la velocità massima
consentita dai pneumatici invernali (come
previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici). Si consiglia l’uso di
catene da neve della Lineaccessori Fiat.
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occor-
re dosare con estrema delicatezza l’acce-
leratore al fine di evitare o limitare al mas-
simo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che
di conseguenza possono provocare dan-
ni alla carrozzeria e alla meccanica.
AVVERTENZA Usare catene da neve ad
ingombro ridotto.
PNEUMATICI DA NEVE
La Rete Assistenziale Fiat è lieta di forni-
re consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
la profondità del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h; con indicazione “T” non
deve superare i 190 km/h; con indi-
cazione H non deve superare i 210
km/h; nel rispetto comunque, delle vi-
genti norme del Codice di circolazio-
ne stradale.
ATTENZIONE

126
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
LUNGA INATTIVITÀ
DEL VEICOLO
Se il veicolo deve rimanere fermo per più
di un mese, osservare queste precauzioni:
❒sistemare il veicolo in un locale co-
perto, asciutto e possibilmente arieg-
giato;
❒inserire una marcia;
❒verificare che il freno a mano non sia
inserito;
❒scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica della medesima. Durante il ri-
messaggio, questo controllo dovrà es-
sere ripetuto trimestralmente. Rica-
ricare se l’indicatore ottico presenta
una colorazione scura senza la zona
verde centrale (vedere “Ricarica del-
la batteria” nel capitolo “In emergen-
za”);
❒pulire e proteggere le parti verniciate
applicando cere protettive;
❒pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunot-
to e lasciarle sollevate dai vetri;
❒aprire leggermente i finestrini;
❒coprire il veicolo con un telone in tes-
suto o in plastica traforata. Non im-
piegare teloni in plastica compatta, che
non permettono l’evaporazione del-
l’umidità presente sulla superficie del
veicolo;
❒gonfiare i pneumatici a una pressione
di + 0,5 bar rispetto a quella normal-
mente prescritta e controllarla perio-
dicamente;
❒qualora non si scolleghi la batteria dal-
l’impianto elettrico, controllarne lo
stato di carica ogni trenta giorni ed in
caso l’indicatore ottico presenti una
colorazione scura senza la zona ver-
de centrale, provvedere alla sua rica-
rica;
❒non svuotare l’impianto di raffredda-
mento del motore.
AVVERTENZA Se il veicolo è dotato di si-
stema d’allarme, disinserire l’allarme con
il telecomando.

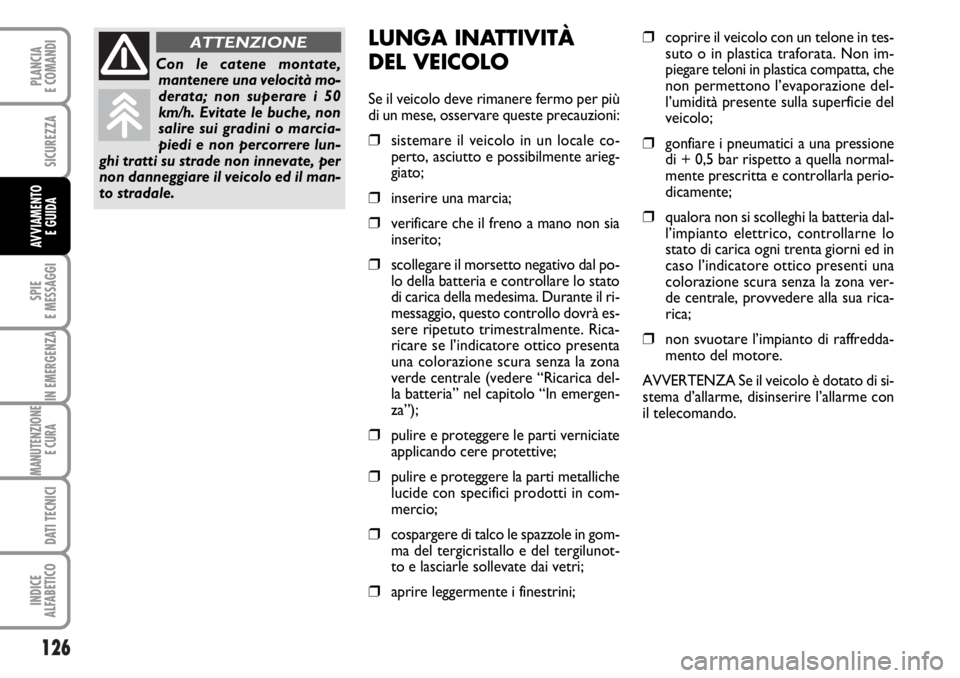

Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50
km/h. Evitate le buche, non
salire sui gradini o marcia-
piedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare il veicolo ed il man-
to stradale.
ATTENZIONE

127
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVVERTENZE GENERALI .................................................. 128
LIQUIDO FRENI INSUFFICIENTE ................................... 128
FRENO A MANO INSERITO ............................................ 128
AVARIA AIR BAG ................................................................. 129
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ...................................... 129
INSUFFICIENTE RICARICA BATTERIA ......................... 130
INSUFFICIENTE PRESSIONE OLIO MOTORE ............ 130
OLIO DEGRADATO ........................................................... 130
INCOMPLETA CHIUSURA PORTE ................................. 131
CINTURE DI SICUREZZA NON ALLACCIATE ......... 131
AVARIA EBD .......................................................................... 131
AVARIA AL SISTEMA DI INIEZIONE ............................. 132
AIR BAG LATO PASSEGGERO DISINSERITO ............ 132
AVARIA SISTEMA ABS ........................................................ 132
RISERVA CARBURANTE .................................................... 132
PRERISCALDO CANDELETTE ......................................... 133
AVARIA PRERISCALDO CANDELETTE ........................ 133
PRESENZA ACQUA NEL FILTRO GASOLIO .............. 133
AVARIA SISTEMA PROTEZIONE
VEICOLO FIAT CODE ........................................................ 133
AVARIA LUCI ESTERNE ..................................................... 134
LUCI RETRONEBBIA ........................................................... 134
SEGNALAZIONE GENERICA ........................................... 134
AVARIA SISTEMA ESP - ASR ............................................. 135
TRAPPOLA PARTICOLATO INTASATA ....................... 135USURA PASTIGLIE FRENO ............................................... 135
AVARIA HILL HOLDER ...................................................... 135
AVARIA SENSORI DI PARCHEGGIO ............................ 136
LUCI DI POSIZIONE E ANABBAGLIANTI ................... 136
FOLLOW ME HOME ........................................................... 136
LUCI FENDINEBBIA ............................................................. 136
INDICATORE DI DIREZIONE SINISTRO ..................... 136
INDICATORE DI DIREZIONE DESTRO ....................... 137
REGOLATORE DI VELOCITÀ COSTANTE ................. 137
LUCI ABBAGLIANTI ............................................................ 137
SISTEMA ASR ......................................................................... 137
AVARIA SERVOSTERZO ..................................................... 137
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 138
LIMITATA AUTONOMIA .................................................. 138
VELOCITÀ LIMITE SUPERATA ......................................... 138
LIVELLO LIQUIDO RAFFREDDAMENTO MOTORE ... 138
MANUTENZIONE PROGRAMMATA ............................. 138
AVARIA SOSPENSIONI AUTOLIVELLANTI .................. 138
AVARIA CAMBIO AUTOMATICO/
MASSIMA TEMPERATURA OLIO CAMBIO................... 138
S S
P P
I I
E E
E E
M M
E E
S S
S S
A A
G G
G G
I I

128
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.
È possibile interrompere il ciclo di visua-
lizzazione di entrambe le categorie pre-
mendo il pulsante MODE. La spia sul qua-
dro di bordo rimane accesa fino a quando
non viene eliminata la causa del malfun-
zionamento.
Per i messaggi relativi alle versioni equi-
paggiate con cambio Dualogic vedere quan-
to descritto sul Supplemento allegato.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x

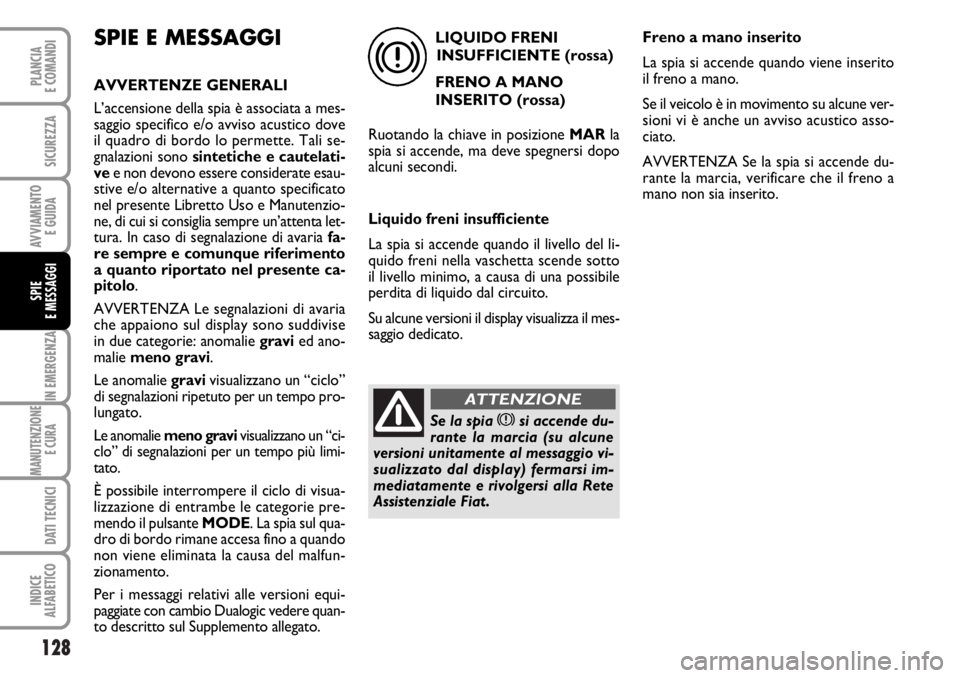

Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se il veicolo è in movimento su alcune ver-
sioni vi è anche un avviso acustico asso-
ciato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito.

129
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
Su alcune versioni il display visualizza il mes-
saggio dedicato.

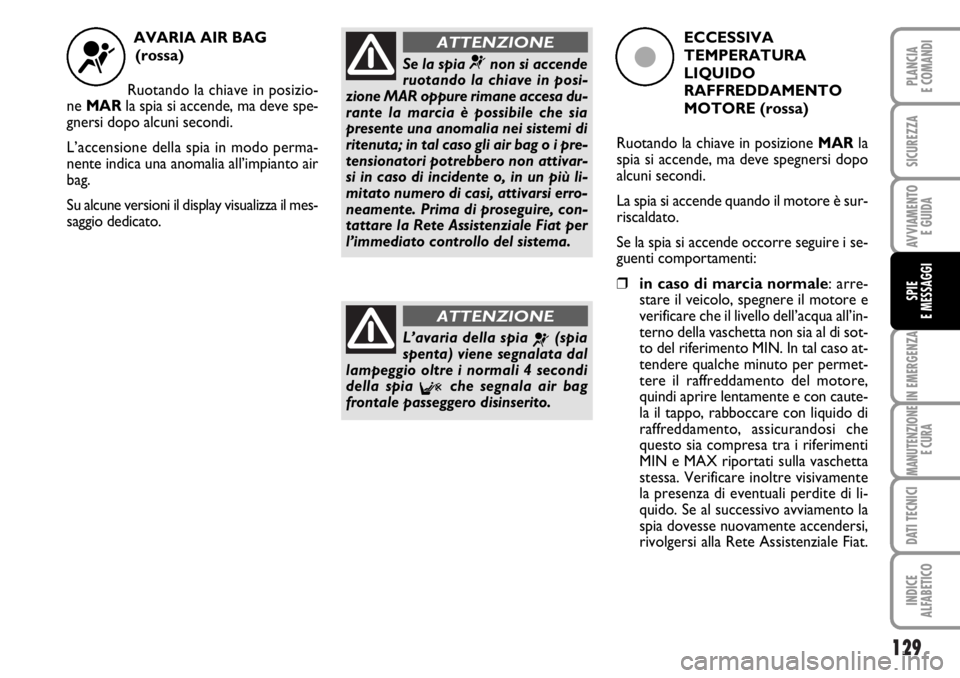

¬Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia ¬(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
Fche segnala air bag
frontale passeggero disinserito.
ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arre-
stare il veicolo, spegnere il motore e
verificare che il livello dell’acqua all’in-
terno della vaschetta non sia al di sot-
to del riferimento MIN. In tal caso at-
tendere qualche minuto per permet-
tere il raffreddamento del motore,
quindi aprire lentamente e con caute-
la il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti
MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente
la presenza di eventuali perdite di li-
quido. Se al successivo avviamento la
spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Fiat.
ç
