FIAT DUCATO 2006 Libretto Uso Manutenzione (in Italian)

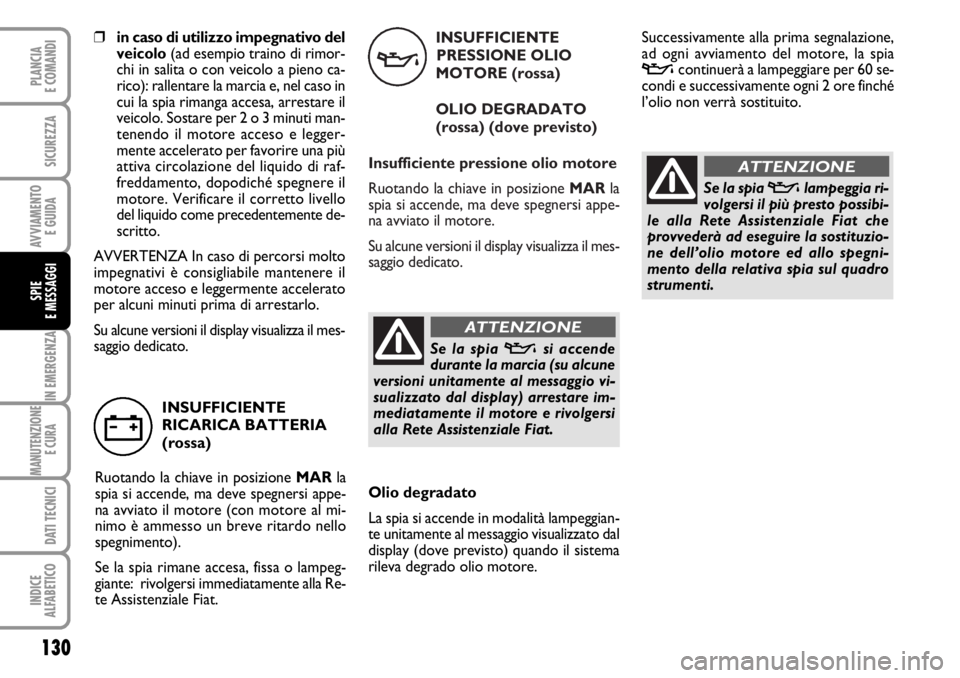

INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
OLIO DEGRADATO
(rossa) (dove previsto)
Insufficiente pressione olio motore
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
v
Se la spia vsi accende
durante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) arrestare im-
mediatamente il motore e rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE
130
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
❒in caso di utilizzo impegnativo del
veicolo(ad esempio traino di rimor-
chi in salita o con veicolo a pieno ca-
rico): rallentare la marcia e, nel caso in
cui la spia rimanga accesa, arrestare il
veicolo. Sostare per 2 o 3 minuti man-
tenendo il motore acceso e legger-
mente accelerato per favorire una più
attiva circolazione del liquido di raf-
freddamento, dopodiché spegnere il
motore. Verificare il corretto livello
del liquido come precedentemente de-
scritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore (con motore al mi-
nimo è ammesso un breve ritardo nello
spegnimento).
Se la spia rimane accesa, fissa o lampeg-
giante: rivolgersi immediatamente alla Re-
te Assistenziale Fiat.
w
Olio degradato
La spia si accende in modalità lampeggian-
te unitamente al messaggio visualizzato dal
display (dove previsto) quando il sistema
rileva degrado olio motore.Successivamente alla prima segnalazione,
ad ogni avviamento del motore, la spia
vcontinuerà a lampeggiare per 60 se-
condi e successivamente ogni 2 ore finché
l’olio non verrà sostituito.
Se la spia vlampeggia ri-
volgersi il più presto possibi-
le alla Rete Assistenziale Fiat che
provvederà ad eseguire la sostituzio-
ne dell’olio motore ed allo spegni-
mento della relativa spia sul quadro
strumenti.
ATTENZIONE

131
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
INCOMPLETA
CHIUSURA PORTE/
VANO DI CARICO
(rossa)
La spia si accende, su alcune versioni,
quando una o più porte o il portellone ba-
gagliaio non sono perfettamente chiusi.
Su alcune versioni il display visualizza il mes-
saggio dedicato che segnala l’apertura por-
ta anteriore sinistra/destra o porte poste-
riori/vano di carico.
Con porte aperte e veicolo in movimento,
viene emessa una segnalazione acustica.
´
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle spie
xe >con motore in moto indica un’ano-
malia del sistema EBD oppure che il si-
stema non risulta disponibile; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento. Gui-
dando con estrema cautela raggiungere
immediatamente la Rete Assistenziale Fiat
per la verifica dell’impianto.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x>
CINTURE DI SICUREZZA
NON ALLACCIATE
(rossa)
La spia sul quadrante si accende in modo
permanente con veicolo non in movimen-
to e cintura di sicurezza lato guida non cor-
rettamente allacciata. Tale spia si accenderà
in modo lampeggiante, unitamente ad un
avvisatore acustico (buzzer), quando, a vei-
colo in movimento, le cinture del posto gui-
da non sono correttamente allacciate. L’av-
visatore acustico (buzzer) del sistema S.B.R.
(Seat Belt Reminder) può essere escluso
unicamente dalle Rete Assistenziale Fiat. Su
alcune versioni è possibile riattivare il si-
stema mediante menu di set up.<

ç
RISERVA CARBURANTE
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando nel serbatoio
sono rimasti circa 10/12 litri di carburan-
te (a seconda delle versioni).
AVVERTENZA Se la spia lampeggia, signi-
fica che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete As-
sistenziale Fiat per la verifica dell’impianto
stesso.
132
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA AL SISTEMA
DI INIEZIONE
(giallo ambra)
In condizioni normali, ruotando la
chiave di avviamento in posizione MAR,
la spia si accende, ma deve spegnersi a mo-
tore avviato.
Se la spia rimane accesa o si accende du-
rante la marcia, segnala un non perfetto
funzionamento dell’impianto di iniezione
con possibile perdita di prestazioni, catti-
va guidabilità e consumi elevati.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. Rivol-
gersi in ogni caso al più presto alla Rete
Assistenziale Fiat.
U
AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso
l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità
offerte dal sistema ABS. Procedere con
prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
>F
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
(dove previsto)
La spia
Fsi accende disinserendo l’air
bag frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la
spia
Fsi accende a luce fissa per circa
4 secondi, lampeggia per i successivi 4 se-
condi dopodiché si deve spegnere.

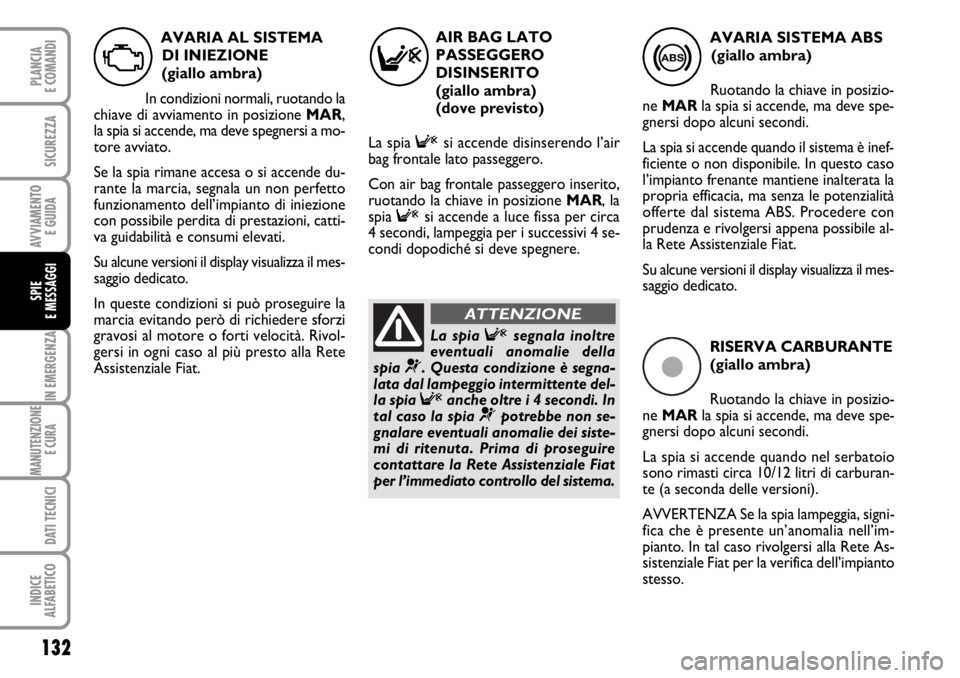

La spia
Fsegnala inoltre
eventuali anomalie della
spia
¬. Questa condizione è segna-
lata dal lampeggio intermittente del-
la spia
Fanche oltre i 4 secondi. In
tal caso la spia ¬potrebbe non se-
gnalare eventuali anomalie dei siste-
mi di ritenuta. Prima di proseguire
contattare la Rete Assistenziale Fiat
per l’immediato controllo del sistema.
ATTENZIONE

133
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
PRERISCALDO
CANDELETTE
(versioni Multijet -
giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet - giallo
ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR, la
spia si accende; si spegne quando le can-
delette hanno raggiunto la temperatura
prestabilita. Avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura am-
biente elevata, l’accensione della spia può
avere una durata quasi impercettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia al-
l’impianto di preriscaldo candelette. Ri-
volgersi il più presto possibile presso la
Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
m
PRESENZA ACQUA
NEL FILTRO GASOLIO
(versioni Multijet -
giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando c’è acqua nel fil-
tro del gasolio.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
c
La presenza di acqua nel cir-
cuito di alimentazione, può
arrecare gravi danni al siste-
ma d’iniezione e causare irre-
golarità nel funzionamento del moto-
re. Nel caso la spia
csi accenda (su al-
cune versioni unitamente al messaggio
visualizzato dal display) rivolgersi il più
presto possibile presso la Rete Assi-
stenziale Fiat per l’operazione di spur-
go. Qualora la stessa segnalazione av-
venga immediatamente dopo un rifor-
nimento, è possibile che sia stata in-
trodotta acqua nel serbatoio: in tal ca-
so spegnere immediatamente il moto-
re e contattare la Rete Assistenziale
Fiat.
AVARIA SISTEMA
PROTEZIONE
VEICOLO - FIAT CODE
(giallo ambra)
Ruotando la chiave in posizione MARla
spia deve lampeggiare una sola volta e poi
spegnersi.
La spia accesa a luce fissa, con chiave in
posizione MAR, indica:
❒una possibile avaria (vedere” Il siste-
ma Fiat Code” nel Capitolo “Plancia
e comandi”);
❒un possibile tentativo di effrazione in
presenza di allarme; in questo caso la
spia si spegne dopo circa 10 secondi.
Se con motore in moto la spia
Ylam-
peggia, significa che il veicolo non risulta
protetto dal dispositivo blocco motore
(vedere “Il sistema Fiat Code” nel capito-
lo “Plancia e comandi”).
Rivolgersi alla Rete Assistenziale Fiat per
far eseguire la memorizzazione di tutte le
chiavi.
Y

134
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomitanza dei se-
guenti eventi.
Avaria sensore pressione
olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio mo-
tore. Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per far eliminare l’a-
nomalia.
Interruttore inerziale blocco
carburante intervenuto
La spia si accende quando l’interruttore
inerziale blocco carburante interviene.
Il display visualizza il messaggio dedicato.
è
AVARIA LUCI ESTERNE
(giallo ambra)
La spia si accende, su alcune
versioni, quando viene rilevata
una anomalia ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto)
– luci retronebbia
– luci di direzione
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusibi-
le di protezione oppure l’interruzione del
collegamento elettrico.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
W
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le
luci retronebbia posteriori.
4
Avaria sensore pioggia
(versioni con display
multifunzionale)
La spia si accende quando viene rilevata
un’anomalia al sensore pioggia. Rivolgersi
alla Rete Assistenziale Fiat.
Il display visualizza il messaggio dedicato.
Avaria sensori di parcheggio
(versioni con display
multifunzionale)
Vedere quanto descritto per la spia
t.

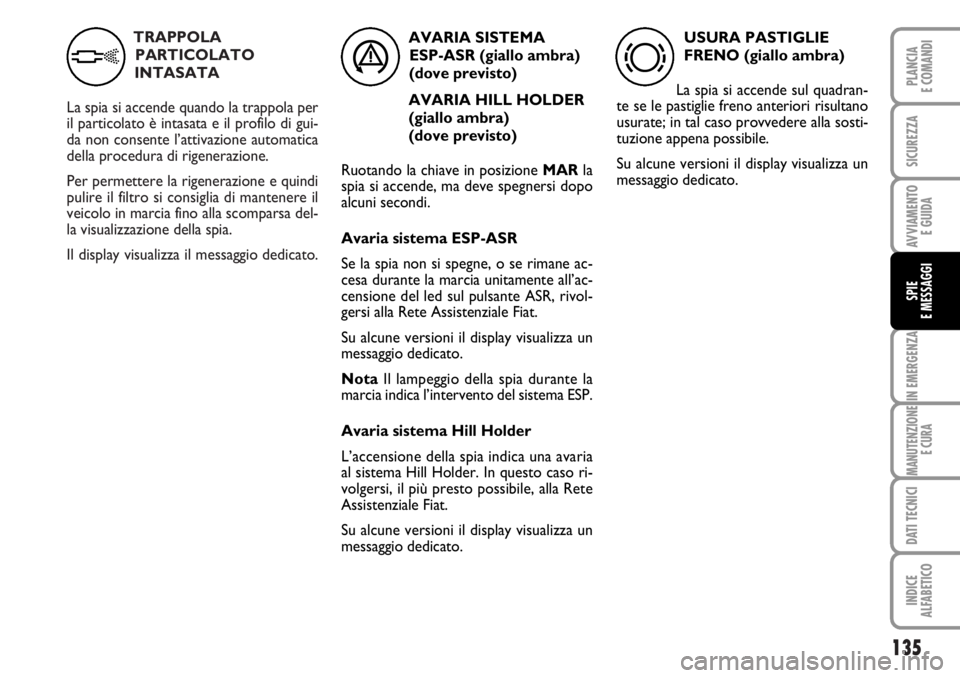

TRAPPOLA
PARTICOLATO
INTASATA
La spia si accende quando la trappola per
il particolato è intasata e il profilo di gui-
da non consente l’attivazione automatica
della procedura di rigenerazione.
Per permettere la rigenerazione e quindi
pulire il filtro si consiglia di mantenere il
veicolo in marcia fino alla scomparsa del-
la visualizzazione della spia.
Il display visualizza il messaggio dedicato.
135
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA SISTEMA
ESP-ASR (giallo ambra)
(dove previsto)
AVARIA HILL HOLDER
(giallo ambra)
(dove previsto)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Avaria sistema ESP-ASR
Se la spia non si spegne, o se rimane ac-
cesa durante la marcia unitamente all’ac-
censione del led sul pulsante ASR, rivol-
gersi alla Rete Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
NotaIl lampeggio della spia durante la
marcia indica l’intervento del sistema ESP.
Avaria sistema Hill Holder
L’accensione della spia indica una avaria
al sistema Hill Holder. In questo caso ri-
volgersi, il più presto possibile, alla Rete
Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
áh
USURA PASTIGLIE
FRENO (giallo ambra)
La spia si accende sul quadran-
te se le pastiglie freno anteriori risultano
usurate; in tal caso provvedere alla sosti-
tuzione appena possibile.
Su alcune versioni il display visualizza un
messaggio dedicato.
d

LUCI FENDINEBBIA
(verde)
La spia si accende attivando le
luci fendinebbia anteriori.
5
INDICATORE DI
DIREZIONE SINISTRO
(verde - intermittente)
La spia si accende quando la leva di co-
mando luci di direzione (frecce) viene spo-
stata verso il basso o, assieme alla freccia
destra, quando viene premuto il pulsante
luci di emergenza.
F
AVARIA SENSORI DI
PARCHEGGIO
(dove previsto)
(giallo ambra)
La spia si accende quando viene rilevata
un’anomalia ai sensori di parcheggio.
Su alcune versioni si accende in alternati-
va la spia è.
In questo caso rivolgersi alla Rete Assi-
stenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
t
136
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
LUCI DI POSIZIONE
E ANABBAGLIANTI
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di po-
sizione oppure anabbaglianti.
Follow me home
La spia si accende quando viene utilizzato
questo dispositivo (vedere “Follow me ho-
me” nel capitolo “Plancia e comandi”).
Il display visualizza il messaggio dedicato.
3

137
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
REGOLATORE DI
VELOCITÀ COSTANTE
(CRUISE CONTROL)
(dove previsto) (verde)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia sul quadrante si accende ruotando
la ghiera del Cruise Control in posizione
ON.
Su alcune versioni il display visualizza un
messaggio dedicato.
Ü
LUCI ABBAGLIANTI
(blu)
La spia si accende attivando le
luci abbaglianti.
1
INDICATORE DI
DIREZIONE DESTRO
(verde - intermittente)
La spia si accende quando la leva di co-
mando luci di direzione (frecce) viene spo-
stata verso l’alto o, assieme alla freccia si-
nistra, quando viene premuto il pulsante
luci di emergenza.
D
SISTEMA ASR
(dove previsto)
(giallo ambra)
Ruotando la chiave in posizione
MAR, la spia sul quadrante si accende ma
deve spegnersi dopo alcuni secondi. Il led
sul pulsante ASR si accende quando il si-
stema è disinserito. La spia lampeggia
quando
l’ASR interviene, per avvisare il guidatore
che il sistema si sta adattando alle condi-
zioni di aderenza del fondo stradale.
L’accensione della spia unitamente al mes-
saggio visualizzato dal display e ad una se-
gnalazione acustica (buzzer), segnala an-
che l’avaria del sistema ASR. Rivolgersi in
questo caso appena possibile alla Rete As-
sistenziale Fiat.
I messaggi visualizzati dal display appaiono
quando viene inserita/disinserita manual-
mente la funzione ASR (vedere “Sistema
ASR” nel capitolo “Plancia e comandi”).
Nelle versioni con solo sistema ASR al di-
sinserimento (ASR OFF) la spia rimane
sempre accesa.
V
AVARIA SERVOSTERZO
(rossa)
Ruotando la chiave in posizio-
ne MARla spia sul quadrante si
accende, ma deve spegnersi dopo alcuni
secondi.
Se la spia rimane accesa unitamente al
messaggio visualizzato dal display e ad una
segnalazione acustica, non si ha l’effetto
del servosterzo e lo sforzo sul volante au-
menta sensibilmente pur mantenendo la
possibilità di sterzare il veicolo. Rivolger-
si alla Rete Assistenziale Fiat.
g

AVARIA CAMBIO
AUTOMATICO/
MASSIMA
TEMPERATURA OLIO
CAMBIO (dove previsto)
(rossa)
Ruotando la chiave in posizione MAR, la
spia sul quadrante si accende ma deve spe-
gnersi dopo alcuni secondi.
La spia sul quadrante si accende a luce lam-
peggiante (unitamente al messaggio visua-
lizzato sul display e ad una segnalazione
acustica) quando viene rilevata una ano-
malia al cambio.
La spia sul quadrante si accende a luce fis-
sa (unitamente al messaggio visualizzato sul
display e ad una segnalazione acustica) per
indicare eccessiva temperatura olio cam-
bio automatico. MANUTENZIONE
PROGRAMMATA
(dove previsto)
Questa spia si accende in corri-
spondenza degli avvisi di manutenzione
programmata e rimane accesa a luce fissa
al raggiungimento della soglia di scadenza.
La spia si spengnedopo aver effettuato la
manutenzione presso la Rete assistenziale
Fiat oppure dopo una percorrenza di 1000
km alla scadenza della manutenzione.AVARIA SOSPENSIONI
AUTOLIVELLANTI
(dove previsto) (rossa)
Ruotando la chiave in posizione
MARla spia si accende ma deve spegner-
si dopo alcuni secondi.
La spia si accende in corrispondenza di un
guasto al sistema sospensioni autolivellanti.
138
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
POSSIBILE PRESENZA
GHIACCIO SU STRADA
(versioni con display
multifunzionale)
Quando la temperatura esterna raggiunge
o scende sotto i 3° C l’indicazione della
temperatura esterna lampeggia per se-
gnalare la possibile presenza di ghiaccio su
strada.
Il display visualizza un messaggio dedicato.
LIMITATA AUTONOMIA
(versioni con display
multifunzionale)
Il display visualizza il messaggio dedicato per
informare l’utente che l’autonomia del vei-
colo è sceso al di sotto di 50 km.
VELOCITÀ LIMITE SUPERATA
Il display visualizza il messaggio dedicato
quando il veicolo supera il valore di velo-
cità limite impostato (vedere “Display mul-
tifunzionale” nel capitolo “Plancia e co-
mandi”). LIVELLO LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
(dove previsto)
La spia si accende quando il livello del li-
quido di raffreddamento nel radiatore
scende sotto il livello minimo.
n
õ
Œ
t

139
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
AVVIAMENTO DEL MOTORE ......................................... 140
SOSTITUZIONE DI UNA RUOTA .................................. 141
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX & GO automatic ............................................................. 145
SOSTITUZIONE DI UNA LAMPADA ............................ 150
SOSTITUZIONE LAMPADA ESTERNA ......................... 152
SOSTITUZIONE LAMPADA INTERNA ......................... 156
SOSTITUZIONE FUSIBILI ................................................... 157
RICARICA DELLA BATTERIA ........................................... 167
SOLLEVAMENTO DEL VEICOLO ................................... 168
TRAINO DEL VEICOLO ..................................................... 168
I I
N N
E E
M M
E E
R R
G G
E E
N N
Z Z
A A
