FIAT DUCATO 2010 Instructieboek (in Dutch)

Om vanuit het beginscherm te kunnen navigeren, moet u kort op de knop MODE drukken. Druk op de knop ▲of ▼om
in het menu te navigeren.
OPMERKING Als de auto rijdt, is om veiligheidsredenen alleen een beperkt menu (instelling “SPEEd”) toegankelijk. Als de
auto stilstaat is het uitgebreide menu toegankelijk.

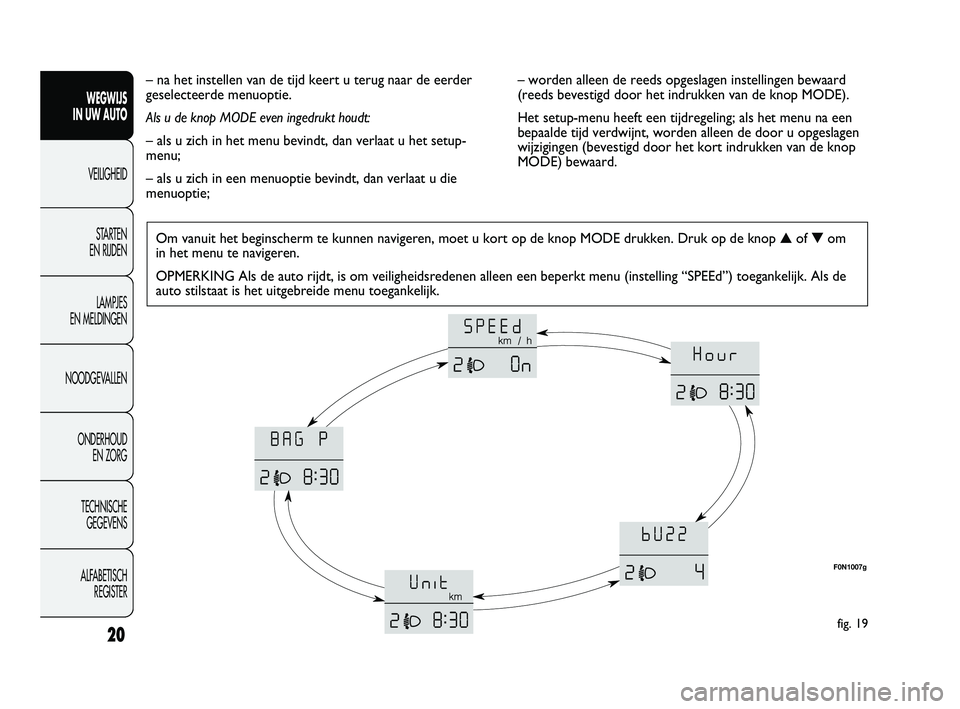

fig. 19
F0N1007g
– na het instellen van de tijd keert u terug naar de eerder
geselecteerde menuoptie.
Als u de knop MODE even ingedrukt houdt:
– als u zich in het menu bevindt, dan verlaat u het setup-
menu;
– als u zich in een menuoptie bevindt, dan verlaat u die
menuoptie;– worden alleen de reeds opgeslagen instellingen bewaard
(reeds bevestigd door het indrukken van de knop MODE).
Het setup-menu heeft een tijdregeling; als het menu na een
bepaalde tijd verdwijnt, worden alleen de door u opgeslagen
wijzigingen (bevestigd door het kort indrukken van de knop
MODE) bewaard.
20
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 20

21
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Klokje (Hour) instellen
Met deze functie kunt u het klokje instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display knipperen de
“uren”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knipperen de
“minuten”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan. Snelheidslimiet (SPEEd) instellen
Met deze functie kan de snelheidslimiet van de auto (km/h of
mph) worden ingesteld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie hoofdstuk “Lampjes
en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (SPEEd) en de ingestelde meeteenheid (km/h of
mph);
– druk op de knop ▲of ▼om de snelheidslimiet in te
schakelen (On) of uit te schakelen (OFF);
– als de functie al was ingeschakeld (On), kan met de knop ▲
of ▼de gewenste snelheidslimiet worden ingesteld en
worden bevestigd door het indrukken van de knop MODE;
OPMERKING De waarde kan worden ingesteld tussen 30 en
200 km/h of tussen 20 en 125 mph, afhankelijk van de
ingestelde meeteenheid (zie de paragraaf “Meeteenheid
(Unit) instellen”). Elke keer als u de knop ▲/▼indrukt,
wordt de waarde 5 eenheden verhoogd of verlaagd. Als u de
knop ▲/▼ingedrukt houdt, lopen de cijfers automatisch snel
door of terug. Als u dicht bij de juiste waarde bent, stelt u de
exacte waarde in door de knop telkens in te drukken en los
te laten.
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 21

Meeteenheid (Unit) instellen
Met deze functie kunt u de meeteenheid instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (Unit) en de ingestelde meeteenheid (km) of (mijl);
– druk op de knop ▲of ▼om de gewenste meeteenheid in
te stellen;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan. Volume buzzer (bUZZ) instellen
Met deze functie kan het volume van het akoestische signaal
(buzzer), dat klinkt bij de weergave van een
storing/waarschuwing, worden ingesteld.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (bUZZ);
– druk op de knop ▲of ▼om het gewenste volume in te
stellen (instelling mogelijk op 8 niveaus);
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
22
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 22

23
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Inschakeling/Uitschakeling
van de frontairbag en de zij-airbag (sidebag) aan
passagierszijde (BAG P) fig. 20
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de passagiersairbag worden in-
/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop MODE en druk, nadat op het display het
bericht (BAG P OFF) (voor uitschakeling) of het bericht
(BAG P On) (voor inschakeling) is verschenen door het
indrukken van de knop ▲of ▼, opnieuw op de knop
MODE;
❒op het display verschijnt de melding om de instelling te
bevestigen;
❒selecteer door het indrukken van de knop ▲of ▼(YES)
(voor bevestiging van de inschakeling/uitschakeling) of
(no) (om te annuleren);
❒druk kort op de knop MODE; er verschijnt een
bevestiging van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm of, wanneer de knop
even ingedrukt wordt gehouden, naar het beginscherm
zonder op te slaan.
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001g
F0N1003gF0N1002g F0N1005g
F0N1006g F0N1002g
F0N1003g
fig. 20
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 23

F0N0018mfig. 21F0N0017mfig. 22
OPMERKING Bij het openen van een voorportier wordt het
display verlicht en wordt enkele seconden de tijd en de
kilometer-/mijltotaalteller weergegeven.
BEDIENINGSKNOPPEN fig. 22
▲Om het scherm en de keuzemogelijkheden naar boven te
doorlopen of de weergegeven waarde te verhogen.
MODEKort indrukken voor toegang tot het menu en/of
naar het volgende scherm te gaan of de keuze te
bevestigen.
Even ingedrukt houden om terug te keren naar het
beginscherm.
▼Om het scherm en de keuzemogelijkheden naar beneden
te doorlopen of de weergegeven waarde te verlagen.
OPMERKING Bij de knoppen ▲en ▼hangt de werking van
het volgende af:

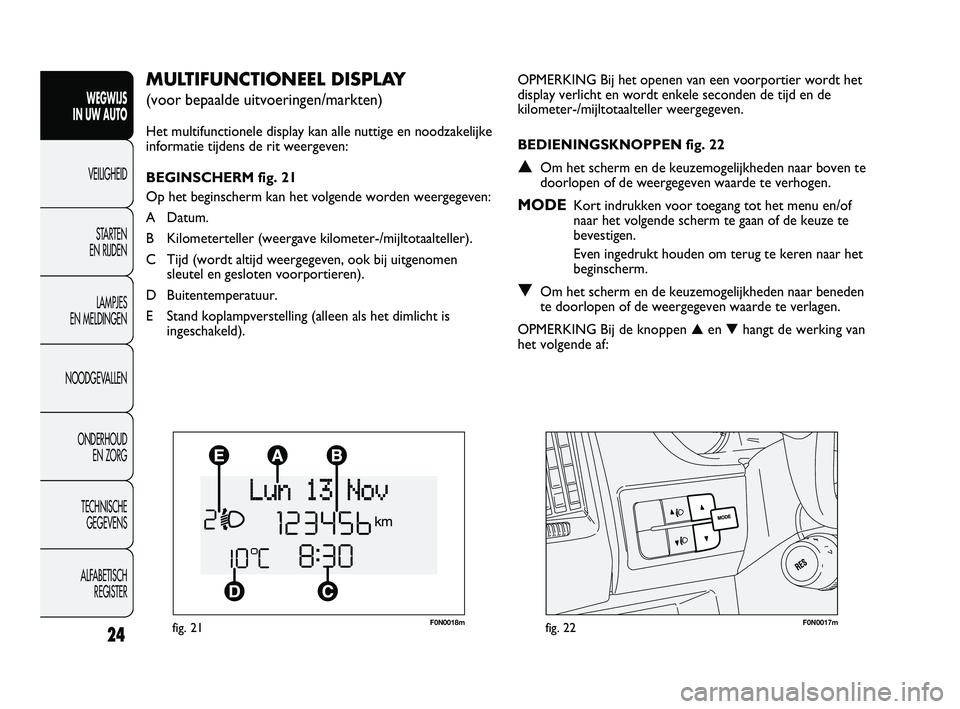

MULTIFUNCTIONEEL DISPLAY
(voor bepaalde uitvoeringen/markten)
Het multifunctionele display kan alle nuttige en noodzakelijke
informatie tijdens de rit weergeven:
BEGINSCHERM fig. 21
Op het beginscherm kan het volgende worden weergegeven:
A Datum.
B Kilometerteller (weergave kilometer-/mijltotaalteller).
C Tijd (wordt altijd weergegeven, ook bij uitgenomen
sleutel en gesloten voorportieren).
D Buitentemperatuur.
E Stand koplampverstelling (alleen als het dimlicht is
ingeschakeld).
24
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 24

25
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

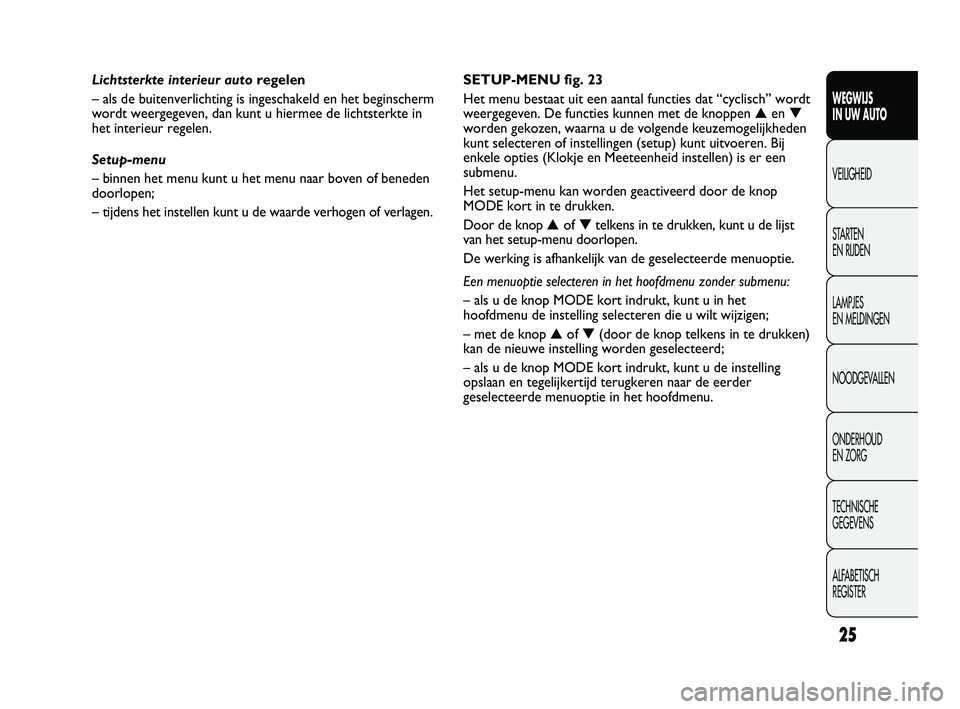

SETUP-MENU fig. 23
Het menu bestaat uit een aantal functies dat “cyclisch” wordt
weergegeven. De functies kunnen met de knoppen ▲en ▼
worden gekozen, waarna u de volgende keuzemogelijkheden
kunt selecteren of instellingen (setup) kunt uitvoeren. Bij
enkele opties (Klokje en Meeteenheid instellen) is er een
submenu.
Het setup-menu kan worden geactiveerd door de knop
MODE kort in te drukken.
Door de knop ▲of ▼telkens in te drukken, kunt u de lijst
van het setup-menu doorlopen.
De werking is afhankelijk van de geselecteerde menuoptie.
Een menuoptie selecteren in het hoofdmenu zonder submenu:
– als u de knop MODE kort indrukt, kunt u in het
hoofdmenu de instelling selecteren die u wilt wijzigen;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de eerder
geselecteerde menuoptie in het hoofdmenu. Lichtsterkte interieur autoregelen
– als de buitenverlichting is ingeschakeld en het beginscherm
wordt weergegeven, dan kunt u hiermee de lichtsterkte in
het interieur regelen.
Setup-menu
– binnen het menu kunt u het menu naar boven of beneden
doorlopen;
– tijdens het instellen kunt u de waarde verhogen of verlagen.
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 25

Als u de knop MODE langer indrukt:
– als u zich in het hoofdmenu bevindt, dan verlaat u het
setup-menu;
– als u zich op een ander punt in het menu bevindt (instellen
van een menuoptie in een submenu, in een submenu of
instellen van een menuoptie in het hoofdmenu), dan keert u
terug naar het hoofdmenu;
– worden alleen de reeds opgeslagen instellingen bewaard
(reeds bevestigd door het indrukken van de knop MODE).
Het setup-menu heeft een tijdregeling; als het menu na een
bepaalde tijd verdwijnt, worden alleen de door u opgeslagen
wijzigingen (bevestigd door het kort indrukken van de knop

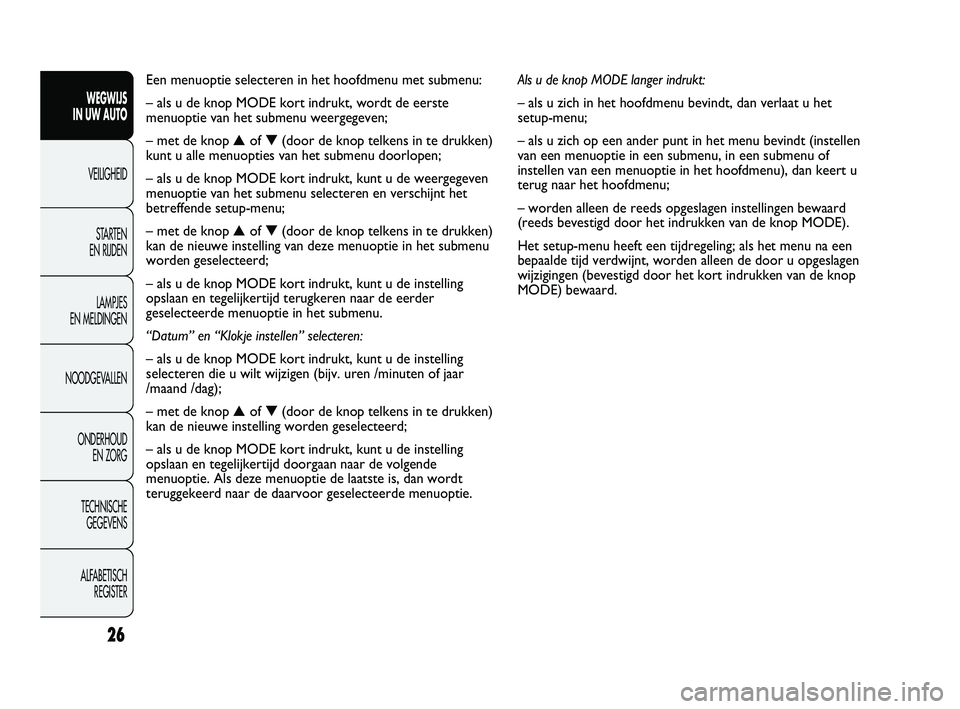

MODE) bewaard. Een menuoptie selecteren in het hoofdmenu met submenu:
– als u de knop MODE kort indrukt, wordt de eerste
menuoptie van het submenu weergegeven;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kunt u alle menuopties van het submenu doorlopen;
– als u de knop MODE kort indrukt, kunt u de weergegeven
menuoptie van het submenu selecteren en verschijnt het
betreffende setup-menu;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling van deze menuoptie in het submenu
worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de eerder
geselecteerde menuoptie in het submenu.
“Datum” en “Klokje instellen” selecteren:
– als u de knop MODE kort indrukt, kunt u de instelling
selecteren die u wilt wijzigen (bijv. uren /minuten of jaar
/maand /dag);
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd doorgaan naar de volgende
menuoptie. Als deze menuoptie de laatste is, dan wordt
teruggekeerd naar de daarvoor geselecteerde menuoptie.
26
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 26

27
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Dag
JaarMaand
Deutsch
Français
English
Español
Italiano
Nederland
Português Bijvoorbeeld:
fig. 23 Bijvoorbeeld:
Om vanuit het beginscherm te kunnen navigeren, moet
u kort op de knop MODE drukken. Druk op de knop
▲of ▼om in het menu te navigeren.
OPMERKING Als de auto rijdt is om veiligheidsredenen
alleen een beperkt menu (“Beep Snelheid” instellen)
toegankelijk. Als de auto stilstaat is het uitgebreide
menu toegankelijk.
F0N1000g
MODE
kort
indrukken van
de toets
▲
▼
MENU VERLATENBEEP SNELHEIDSCHEMERSENSOR
TIJD INSTELLEN
DATUM INSTELLEN
ZIE RADIO
AUTOCLOSE
MEETEENHEID
TAAL VOLUME WAARSCHUWINGEN VOL. TOETSEN BUZZ GORDELS (
*) SERVICEBAG PASSAGIER
(*) Functie wordt alleen weergegeven als het SBR-systeem door het Fiat Servicenetwerk is uitgeschakeld.
GEGEVENS TRIP B
MODE
kort
indrukken
van de knop
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 27

Ga als volgt te werk als u de instelling wilt annuleren:
– druk kort op de knop MODE; op het display knippert (On);
– druk op de knop ▼; op het display knippert (Off);
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Gevoeligheid schemersensor instellen
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de gevoeligheid van de schemersensor
worden ingesteld op 3 niveaus.
Ga voor het instellen van het niveau als volgt te werk:
– druk kort op de knop MODE; op het display knippert het
“niveau” van de ingestelde gevoeligheid;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan. Snelheidslimiet (Beep Snelheid)
Met deze functie kan de snelheidslimiet van de auto (km/h of
mph) worden ingesteld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie hoofdstuk “Lampjes
en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (Beep Snelh.);
– druk op de knop ▲of ▼om de snelheidslimiet in te
schakelen (On) of uit te schakelen (Off);
– als de functie al was ingeschakeld (On), kan met de knop ▲
of ▼de gewenste snelheidslimiet worden ingesteld en
worden bevestigd door het indrukken van de knop MODE.
OPMERKING
De waarde kan worden ingesteld tussen 30 en
200 km/h of tussen 20 en 125 mph, afhankelijk van de ingestelde
meeteenheid (zie de paragraaf “Meeteenheid instellen”
(Meeteenheid) hierna). Elke keer als u de knop
▲/▼indrukt,
wordt de waarde 5 eenheden verhoogd of verlaagd. Als u de
knop
▲/▼ingedrukt houdt, lopen de cijfers automatisch snel
door of terug. Als u dicht bij de juiste waarde bent, stelt u de
exacte waarde in door de knop telkens in te drukken en los te
laten.
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
28
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 28

29
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
– druk na het selecteren van het submenu dat u wilt wijzigen,
kort op de knop MODE;
– als het submenu “Tijd” is gekozen: druk kort op de knop
MODE; op het display knipperen de “uren”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knipperen de
“minuten”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– als het submenu “Formaat” is gekozen:druk kort op de knop
MODE ; op het display knippert de tijdsaanduiding;
– druk op de knop ▲of ▼voor weergave van de tijd in
“24h” of “12h”.
Druk na het uitvoeren van de instelling kort op de knop
MODE om terug te keren naar het scherm van het submenu
of houd de knop even ingedrukt om terug te keren naar het
scherm van het hoofdmenu zonder op te slaan.
– druk nogmaals lang op de knop MODE om terug te keren
naar het beginscherm of het hoofdmenu, afhankelijk van waar
u zich in het menu bevindt. Inschakeling Trip B (Gegevens trip B)
Met deze functie kan de weergave van Trip B (dagteller)
worden ingeschakeld (On) of uitgeschakeld (Off).
Zie voor meer informatie de paragraaf “Tripcomputer”.
Ga voor het in-/uitschakelen als volgt te werk:
– druk kort op de knop MODE; op het display knippert (On)
of (Off), afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Klokje instellen (Tijd instellen)
Met deze functie kan het klokje worden ingesteld m.b.v. twee
submenu's: “Tijd” en “Formaat”.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display verschijnen de
twee submenu's “Tijd” en “Formaat”;
– druk op de knop ▲of ▼om tussen de submenu's te
navigeren;
001-036 DUCATO LUM NL 7ed.qxd 29-07-2010 16:17 Pagina 29
