FIAT DUCATO BASE CAMPER 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Весовая группа Автокресло Тип автокресла Установка автокресла
Gruppo2–3от15до
36кг
АвтокреслоJunior Kidfix
Номер сертификата:E4
04443721
Код заказаFiat: 71806570Устанавливается только по направлению
движения с использованием трехточечного
ремня безопасности и по возможности
крепленияIsofixавтомобиля.
КреслоScout
Номер сертификата:E4
04443718
Код заказаFiat: 71805372Устанавливается только по направлению
движения с использованием трехточечного
ремня безопасности.
ВНИМАНИЕ!
96)Установка детского кресла должна выполняться только на остановленном автомобиле.При правильном креплении
кресла к специально предусмотренным кронштейнам слышны щелчки,подтверждающие,что кресло закреплено
должным образом.Всегда соблюдайте инструкции по установке,снятиюи размещениюкресла,которые изготовитель
обязан предоставить в комплекте с самим креслом.
97) Fiat Professionalрекомендует производить установку кресла согласно инструкциям,которые должны прилагаться в
обязательном порядке.
98)Не используйте одно и то же нижнее крепление для установки нескольких систем защиты детей.
99)Если универсальное детское креслоISOFIXне зафиксировано всеми тремя креплениями,оно будет не в состоянии
защитить ребенка должным образом.В случае аварии ребенок может получить тяжелые и даже смертельные травмы.
129

ДОПОЛНИТЕЛЬНАЯ
СИСТЕМА ЗАЩИТЫ(SRS) -
ПОДУШКИ БЕЗОПАСНОСТИ
Автомобиль может быть оснащен:
передней подушкой
безопасности для водителя;
передней подушкой
безопасности для пассажира;
передними боковыми подушками
безопасности для защиты таза и
торса(Side bag)водителя и
пассажира.
боковыми подушками
безопасности для защиты головы
водителя и пассажиров передних
сидений(Window bag).
Место расположения подушек
безопасности отмечено в
автомобиле надписями«AIRBAG»в
центре рулевого колеса,на панели
приборов,на боковой облицовке
или на ярлыке около места
раскрытия подушек.ПЕРЕДНИЕ ПОДУШКИ
БЕЗОПАСНОСТИ
Передние подушки безопасности
водителя/пассажира защищают их
при лобовом столкновении
средней-высокой тяжести,
раскрываясь между водителем и
рулевым колесом или между
пассажиром и панельюприборов
соответственно.
Несрабатывание подушек при
других типах ДТП(боковое
столкновение,удар сзади,
опрокидывание и т.д.)не является
показателем неисправности
системы.
При лобовом столкновении
электронный блок управления
активирует в случае необходимости
надувание подушек безопасности.
Подушка мгновенно надувается
и действует в качестве защиты
между сидящими впереди людьми и
структурными элементами
автомобиля,которые могут стать
причиной получения травм;сразу
после этого подушка сдувается.Передние подушки безопасности не
заменяют ремни безопасности,а
лишь дополняют их действие;
ремни необходимо пристегивать
всегда в соответствии с
предписаниями законов,
действующих в Европе и в
большинстве стран-не членов ЕС.
В случае столкновения пассажир,
не пристегнутый ремнем
безопасности,будет двигаться
вперед и может столкнуться с
подушкой в процессе раскрытия.В
таком случае эффективность
подушки безопасности резко
снижается.
Передние подушки безопасности
могут не сработать в следующих
случаях:
лобовые столкновения с сильно
деформирующимися предметами,
которые не затрагивают переднюю
поверхность автомобиля(например,
удар крыла о дорожное
ограждение);
130
БЕЗОПАСНОСТЬ

заклинивание автомобиля под
другими транспортными средствами
или защитными барьерами
(например,под грузовыми
автомобилями или дорожными
ограждениями).Несрабатывание в
вышеуказанных случаях связано
с тем,что оно не обеспечивает
дополнительнуюбезопасность по
сравнениюс ремнями безопасности
и,следовательно,срабатывание
подушек может быть неуместным.
Поэтому в таких случаях
несрабатывание подушек
безопасности не является
показателем неисправности
системы.
100)
Передние подушки безопасности со
стороны водителя и пассажира
разработаны и отрегулированы для
наилучшей защиты находящихся
на передних сиденьях людей,
которые пристегнуты ремнями
безопасности.В момент
максимального надувания объем
подушек обеспечивает заполнение
большей части пространства между
рулевым колесом и водителем и
между приборной панельюи
пассажиром.Подушки безопасности не
активируются при лобовых
столкновениях легкой степени
тяжести,когда достаточно
удерживающего усилия ремней
безопасности.Поэтому всегда
необходимо пользоваться ремнями
безопасности,которые
обеспечивают правильное
положение сидящего в автомобиле
в момент лобового столкновения.
ПЕРЕДНЯЯ ПОДУШКА
БЕЗОПАСНОСТИ СО СТОРОНЫ
ВОДИТЕЛЯ
Устройство представляет собой
мгновенно надувающуюся подушку,
находящуюся в специальном отсеке
в центре рулевого колеса РИС.
117.ПЕРЕДНЯЯ ПОДУШКА
БЕЗОПАСНОСТИ СО СТОРОНЫ
ПАССАЖИРА
(для исполнений/рынков,где
предусмотрено)
Устройство представляет собой
мгновенно надувающуюся подушку,
которая находится в специальном
отсеке приборной панели РИС. 118
и объем которой значительно
больше по сравнениюс подушкой
со стороны водителя.
117F1A0312
118F1A0159
131

ПЕРЕДНЯЯ ПОДУШКА
БЕЗОПАСНОСТИ СО СТОРОНЫ
ПАССАЖИРА И ДЕТСКОЕ
АВТОКРЕСЛО
101)
Детские кресла,которые
устанавливаются в
противоположном движению
автомобиля направлении,НИ В
КОЕМ СЛУЧАЕне должны
устанавливаться на переднее
сиденье с включенной подушкой
безопасности пассажира.
Срабатывание подушки
безопасности в случае
столкновения может привести к
смертельным травмам для ребенка.
ВСЕГДАследуйте инструкциям на
табличке на солнцезащитном
козырьке со стороны пассажира
РИС. 119.Ручное отключение передней
подушки безопасности со
стороны пассажира и боковой
подушки безопасности для
защиты груди/таза(Side Bag)
(для исполнений/рынков,где
предусмотрено)
В случае абсолютной
необходимости перевозки ребенка
на переднем сиденье,если он
находится в детском автокресле в
положении против хода движения
автомобиля,можно отключить
переднюю подушку безопасности со
стороны пассажира и боковую(Side
Bag) (для исполнений/рынков,где
это предусмотрено).
ПРЕДУПРЕЖДЕНИЕ Чтобы
вручнуюотключить действие
передней подушки безопасности и
боковой(Side Bag) (для
исполнений/рынков,где это
предусмотрено),см.раздел
«Знакомство с приборной панелью»,
параграф«Дисплей».При
отключении подушек на кнопке
включается контрольная лампа.
Индикатор около символа
РИС.
120на панели указывает на
состояние защиты пассажира.Если
контрольная лампа не горит,
защита пассажира находится в
работе.При включении передней и боковой
подушки безопасности пассажира
(side bag) (для моделей/рынков,где
предусмотрено)контрольная лампа
отключается.
После запуска двигателя
автомобиля(ключ зажигания в
положенииMAR),если после его
выключения прошло не менее5
секунд,контрольная лампа
включается примерно на8секунд.
Если этого не происходит,
обратитесь в сервисный центрFiat.
В случае последовательных
операций по запуску/выключению
двигателя в течение менее5секунд
контрольная лампа может
оставаться выключенной.В таком
случае для проверки действия
контрольной лампы заглушите
двигатель автомобиля,подождите
не менее5секунд и затем вновь
заведите двигатель.119F0T0950
120F1A0374
132
БЕЗОПАСНОСТЬ

В течение первых8секунд
включение контрольной лампы не
указывает на фактическое
состояние защиты пассажира,а
служит для проверки работы
системы.
В автомобилях,предназначенных
для рынков,где не предусмотрена
функция отключения защиты
пассажира,проверка работы
контрольной лампы выполняется
все равно:лампа включается менее
чем на секунду при повороте ключа
в положениеMARи затем
выключается.
Яркость света включенной
контрольной лампы зависит от
состояния автомобиля.Яркость
лампы может также меняться при
повороте ключа зажигания.
133

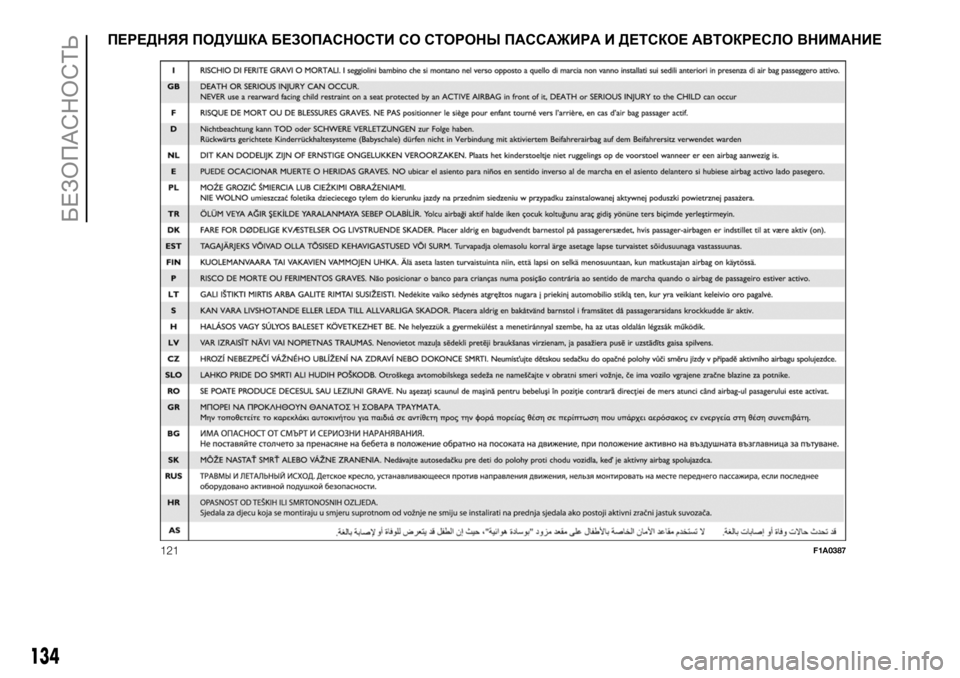

ПЕРЕДНЯЯ ПОДУШКА БЕЗОПАСНОСТИ СО СТОРОНЫ ПАССАЖИРА И ДЕТСКОЕ АВТОКРЕСЛО ВНИМАНИЕ
121F1A0387
134
БЕЗОПАСНОСТЬ

БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ(Side Bag)
102) 103) 104) 105) 106) 107) 108) 109) 110) 111)
112) 113) 114) 115)
Чтобы увеличить эффективность
защиты передних пассажиров в
случае бокового столкновения,
автомобиль может быть оборудован
(для исполнений/рынков,где это
предусмотрено)боковыми
передними подушками
безопасности(Side Bag)и боковыми
подушками-шторками(Window
Bag).
Боковые подушки безопасности(для
исполнений/рынков,где это
предусмотрено)защищают при
боковых ударах средне-высокой
степени тяжести путем раскрытия
подушки между человеком и
внутренними частями боковой
конструкции автомобиля.
Несрабатывание боковых подушек
безопасности при других типах
столкновений(лобовое
столкновение,удар сзади,
опрокидывание и т.д.)не является
показателем неисправности
системы.При боковом ударе электронный
блок управления активирует
надувание подушек безопасности в
случае необходимости.Подушки
мгновенно надуваются и действуют
в качестве защиты между людьми
и структурными элементами
автомобиля,которые могут стать
причиной получения травм,Сразу
после этого подушки сдуваются.
Боковые подушки безопасности(для
исполнений/рынков,где это
предусмотрено)не заменяют ремни
безопасности,а лишь дополняют
их действие.Ремни необходимо
пристегивать всегда в соответствии
с предписаниями законодательства,
действующего в Европе и в
большинстве стран не членов ЕС.
БОКОВЫЕ ПЕРЕДНИЕ ПОДУШКИ
БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ
ГРУДНОЙ КЛЕТКИ(SIDE BAG)
(для исполнений/рынков,где
предусмотрено)
Устройства размещаются в спинке
сидений РИС
. 122и представляют
собой мгновенно надувающиеся
подушки,служащие для защиты
грудной клетки и таза сидящих
в автомобиле людей в случае
бокового
удара средней-высокой
степени тяжести.БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ
ГОЛОВЫ(WINDOW BAG)
(для исполнений/рынков,где
предусмотрено)
"Всплывающие"оконные подушки
безопасности располагаются одна с
правой и одна с левой стороны
автомобиля за боковой обшивкой
крыши и покрыты специальной
внутренней отделкой РИС. 123.
122F1A0160
123F1A0333
135

Подушки служат для защиты головы
сидящих впереди людей в случае
бокового удара за счет большой
площади раскрывания.
ПРЕДУПРЕЖДЕНИЕ Наилучшая
защита системы в случае бокового
удара достигается при правильном
положении людей на сиденьях,
что дает боковым подушкам
безопасности возможность
раскрыться должным образом.
ПРЕДУПРЕЖДЕНИЕ Передние
и/или боковые подушки
безопасности могут приходить в
действие,когда автомобиль
подвергается сильным ударам по
основаниюкузова,к примеру,
резкий наезд на ступени,тротуары
или неподвижные выступы,а также
проваливание автомобиля в
большие ямы или впадины на
дооге.ПРЕДУПРЕЖДЕНИЕ Срабатывание
подушек безопасности
сопровождается выделением
небольшого количества пыли.Эта
пыль безвредна и не указывает
на начало возгорания.Пыль
покрывает поверхность надувшейся
подушки и салон автомобиля и
может вызвать раздражение кожи и
глаз.В случае попадания пыли
смыть ее водой с нейтральным
мылом.
ПРЕДУПРЕЖДЕНИЕ В случае
дорожно-транспортного
происшествия,в ходе которого
сработало любое
предохранительное устройство,
обратитесь в сервисный центрFiat
для их замены и для проверки
целостности всего защитного
оборудования автомобиля.
Все операции по проверке,ремонту
и замене подушек безопасности
должны выполняться в сервисных
центрахFiat.При сдаче автомобиля в утиль
необходимо обратиться в
сервисный центрFiatдля
отключения оборудования подушек.
В случае смены владельца
автомобиля необходимо,чтобы
новый владелец знал способы
эксплуатации и приведенные выше
инструкции и получил в
пользование"Руководство по
эксплуатации и техобслуживанию".
ПРЕДУПРЕЖДЕНИЕ Срабатывание
преднатяжителей,передних и
боковых подушек безопасности
происходит в дифференцированном
режиме в зависимости от типа
столкновения.Несрабатывание
одного или нескольких из этих
устройств не является показателем
неисправности системы.
136
БЕЗОПАСНОСТЬ

ВНИМАНИЕ!
100)Не размещайте наклейки или
другие предметы на руле,на
приборном щитке в месте
расположения подушек
безопасности со стороны пассажира
и на сиденьях.Не кладите предметы
на приборнуюпанель со стороны
пассажира(например,сотовые
телефоны),так как они могут
помешать правильному раскрытию
подушки безопасности пассажира,
а также стать причиной серьезных
травм находящихся в автомобиле
людей.
101)При наличии активной подушки
безопасности пассажира детские
автокресла,которые
устанавливаются в направлении,
противоположном движению
автомобиля,НЕ должны ставиться
на переднее кресло.Срабатывание
подушки безопасности может
привести к получениюребенком
смертельных травм вне
зависимости от степени тяжести
столкновения.Если на переднее
пассажирское сиденье
устанавливается детское
автокресло в направлении,
противоположном движению,всегда
отключайте подушку безопасности
со стороны пассажира.Помимо этого,переднее сиденье
пассажира должно быть отодвинуто
максимально назад во избежание
соприкосновения детского кресла с
панельюприборов.После снятия
детского кресла немедленно вновь
подключить подушку безопасности
пассажира.
102)Не опирайтесь головой,руками
или локтями на дверь,на окна и
на участок расположения оконной
подушки безопасности,чтобы
избежать возможных травм в
процессе надувания подушек.
103)Запрещается высовывать
голову,руки и локти из окна.
104)Если контрольная лампа
не
загорается при повороте ключа
зажигания в положениеMARили
продолжает гореть во время
движения(вместе с сообщением на
многофункциональном дисплее
для исполнений/рынков,где это
предусмотрено),возможно наличие
неисправности в системе
удержания.В таком случае подушки
безопасности и преднатяжители
могут не сработать в случае ДТП
или сработать неправильно,что
бывает реже.Перед
возобновлением движения
обратитесь в сервисный центрFiat
для немедленной проверки
системы.
105)Не покрывайте спинку передних
и задних сидений чехлами или
обивкой,которые не предназначены
для использования вместе с
подушками безопасностиSide-bag.106)Во время движения не держите
предметы на коленях и перед
грудной клеткой,а также не берите в
рот курительные трубки,карандаши
ит.д.В случае столкновения и
срабатывания подушки
безопасности это может привести к
получениюсерьезных травм.
107)Во время управления
автомобилем всегда держать руки
на ободе рулевого колеса,чтобы
в случае срабатывания подушки
безопасности она могла
беспрепятственно надуться.Во
время управления автомобилем не
наклоняйтесь вперед,держите
спинку сидения в прямом
положении и удобно обопритесь
спиной.
108)Подушки безопасности могут
сработать также при выключенном
двигателе и ключе зажигания в
положенииMAR,если стоящий
автомобиль подвергается удару
другого автомобиля в движении.
Даже в стоящем автомобиле детские
кресла,которые устанавливаются
в направлении,противоположном
движениюавтомобиля,НЕ должны
ставиться на переднее кресло при
наличии активной подушки
безопасности пассажира.
Срабатывание подушки
безопасности в случае
столкновения может привести к
травмам,смертельным для ребенка.
137

Если на переднее пассажирское
сиденье устанавливается детское
автокресло в направлении,
противоположном движению,всегда
отключайте подушку безопасности
со стороны пассажира.Помимо
этого,переднее сиденье пассажира
должно быть отодвинуто
максимально назад во избежание
соприкосновения детского кресла с
панельюприборов.После снятия
детского кресла немедленно вновь
подключить подушку безопасности
пассажира.Однако следует помнить,
что при вставленном ключе
зажигания в положенииSTOPни
одно из устройств безопасности
(подушки безопасности или
преднатяжители)не может
сработать вследствие удара.
Несрабатывание данных устройств
в этих случаях не может служить
показателем неисправности
системы.
109)Если автомобиль был угнан или
подвергся попытке угона,если был
подвергнут актам вандализма,
наводнениюили затоплению,
проверьте систему подушек
безопасности на станции
техобслуживанияFiat.
110)При повороте ключа зажигания
в положениеMAR,контрольная
лампа на кнопке
,расположенной
на панели приборов,загорается на
несколько секунд
(продолжительность загорания
может варьироваться в зависимости
от рынков),для проверки
правильности работы контрольной
лампы на кнопке.111)Не мойте сиденья водой или
паром под давлением(вручнуюили
на автоматических мойках для
сидений).
112)Срабатывание передней
подушки безопасности рассчитано
на столкновения,сила которых
превышает порог срабатывания
преднатяжителей.В случае
столкновений,степень тяжести
которых находится между двумя
порогами срабатывания систем,в
действие приходят только
преднатяжители.
113)Не вешайте жесткие предметы
на крючки для одежды и на опорные
ручки.
114)Подушка безопасности не
заменяет ремень безопасности,а
повышает его эффективность.В
силу того,что передние подушки
безопасности не срабатывают при
лобовых столкновениях на низкой
скорости,при боковых ударах,
наезде сзади и при опрокидывании
автомобиля,находящиеся в нем
люди защищены только ремнями
безопасности,которые должны
быть всегда пристегнуты.115)В некоторых исполнениях,в
случае перегорания светодиодного
индикатора
OFF (расположенного
на накладке приборной панели),
включается контрольная лампа на
приборной панели и отключаются
боковые подушки безопасности
пассажира.В некоторых
исполнениях,в случае перегорания
светодиодного индикатораON
(расположенного на накладке
приборной панели),включается
контрольная лампа на приборной
панели.
138
БЕЗОПАСНОСТЬ
