FIAT DUCATO BASE CAMPER 2018 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: FIAT, Model Year: 2018, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2018Pages: 344, PDF Size: 15.05 MB
Page 141 of 344

ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Заглянем в"сердце"автомобиля:
посмотрим,как использовать
наилучшим образом все его
функциональные возможности.
Здесь приводятся меры по
безопасному управлению
автомобилем в любой ситуации,
когда он становится приятным
спутником в поездке и
обеспечивает комфорт и
экономиюсредств.ЗАПУСК ДВИГАТЕЛЯ...................140
СТОЯНКА......................................142
МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ......................................144
КОРОБКА ПЕРЕДАЧ
COMFORT-MATIC ...........................145
СИСТЕМАSTART&STOP ..............148
CRUISE CONTROL (РЕГУЛЯТОР
ПОСТОЯННОЙ СКОРОСТИ) .......149
ФУНКЦИЯSPEED BLOCK ............152
ПАРКОВОЧНЫЕ ДАТЧИКИ.........152
ЗАДНЯЯ ТЕЛЕКАМЕРА
(PARKVIEW® REAR BACK UP
CAMERA) ........................................154
СИСТЕМА РАСПОЗНАВАНИЯ
ДОРОЖНЫХ ЗНАКОВ..................156
ЭКОНОМИЯ ТОПЛИВА................157
ЗАПРАВКА АВТОМОБИЛЯ..........158
ДОБАВКАADBLUE (МОЧЕВИНА)
ДЛЯ СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫБРОСОВ
ДИЗЕЛЬНОГО ТОПЛИВА............165
МЕТАНОВОЕ
ГАЗОБАЛЛОННОЕ
ОБОРУДОВАНИЕ(ГБО)
(NATURAL POWER) ........................166
РЕКОМЕНДАЦИИ ПО
ЗАГРУЗКЕ.....................................168
БУКСИРОВКА ПРИЦЕПОВ..........169ДЛИТЕЛЬНЫЙ ПРОСТОЙ
АВТОМОБИЛЯ..............................177
139
Page 142 of 344

ЗАПУСК ДВИГАТЕЛЯ
Автомобиль оснащен электронным
устройством блокировки двигателя.
Если не происходит запуск
двигателя,обратитесь к параграфу
"СистемаFiat CODE"в разделе
"Знакомство с автомобилем".
Перед запуском двигателя
отрегулируйте сиденье,салонные и
наружные зеркала заднего вида и
правильно пристегните ремень
безопасности.Никогда не
пользуйтесь педальюгаза для
запуска двигателя.
116)
14) 15) 17)
ПРОЦЕДУРА ДЛЯ ИСПОЛНЕНИЙ
С МЕХАНИЧЕСКОЙ КОРОБКОЙ
ПЕРЕДАЧ
Последовательность выполнения
операций:
взвести рычаг стояночного
тормоза;
установите рычаг переключения
передач в нейтральное положение;
поверните ключ зажигания в
положениеMAR:на приборной
панели загораются контрольные
лампы
и;
дождитесь выключения
контрольных ламп
и
(скорость выключения
пропорциональна степени нагрева
двигателя);
не нажимая на педаль газа,
выжать до конца педаль сцепления;
поверните ключ зажигания в
положениеAVVсразу после
выключения контрольной лампы
.Слишком долгое ожидание
приводит к бесполезному
предварительному подогреву
калильных свеч.
Отпустите ключ сразу после запуска
двигателя.
ПРОЦЕДУРА ДЛЯ ИСПОЛНЕНИЙ
С КОРОБКОЙ ПЕРЕДАЧ
COMFORT MATIC
Система позволяет выполнять
запуск двигателя как с включенной
передачей,так и с нейтральной
(NРИС. 126);при включенной
передаче необходимо сначала
нажать на педаль тормоза.
Перед запуском двигателя
рекомендуется установить рычаг
коробки передач в нейтральное
положение(NРИС. 126).НАЧАЛО ДВИЖЕНИЯ
АВТОМОБИЛЯ
Начинать движение автомобиля
разрешается с1
-ой,со2-ой
(рекомендуется на дорогах со
скользким покрытием)и с задней(R)
передачи.
Для включения1
-ойпередачи:
нажмите педаль тормоза;
если рычаг находится в
положении(N)или(R),переведите
его в центральное положение;
если рычаг уже находится
в центральном положении,
переведите его на+(повышенная
передача)РИС. 125;
отпустите педаль тормоза и
нажмите на педаль газа.
Для включения2
-ойпередачи:
нажмите педаль тормоза;
если рычаг находится в
положении(N)или(R),РИС. 126
переведите его в центральное
положение,а затем на+
(повышенная передача)РИС. 125;
если рычаг уже находится в
центральном положении,
переведите его2раза на+
(повышенная передача)РИС. 125;
отпустите педаль тормоза и
нажмите на педаль газа.
140
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Page 143 of 344

Для включения задней передачи
(R):
нажмите педаль тормоза;
ПРЕДУПРЕЖДЕНИЕ Если
автомобиль находится в движении,
запрос принимается и выполняется
только в том случае,если скорость
движения автомобиля не
превышает3км/ч в течение1,5
секунд с момента подачи запроса
на переключение передачи.Если
запрос не выполнен,система
оставляет передачу во включенном
состоянии или,если скорость
движения автомобиля опускается
ниже10км/ч,система переводит
коробку в нейтральное положение
(N),после чего процедуру
необходимо повторить.
Переведите рычаг в положение
(R)РИС. 126;
отпустите педаль тормоза и
нажмите на педаль газа.
16)
ПРОЦЕДУРА ДЛЯ ИСПОЛНЕНИЙ
NATURAL POWER
(для исполнений/рынков,где это
предусмотрено)
Далее приведены описания
различных способов запуска в
зависимости от состояния
автомобиля.
бакMEТАНА не в резервном
запасе–бак бензина не пустой:
запуск всегда выполняется на
метане;
бакMEТАНА пустой–бак
бензина не пустой:
запуск выполняется на бензине без
переключения на метан,пока бак
метана не будет заправлен;при
этом загорится контрольная лампа
резервного запаса и на дисплее
приборной панели появится
сообщение"ТРЕБУЕТСЯ
ЗАПРАВКА";
бакMEТАНА не в резервном
запасе–бак бензина пустой:
запуск всегда выполняется на
метане.
17) 18) 19) 20) 21)
ВНИМАНИЕ!
ВНИМАНИЕ!
141
116)Работа двигателя в закрытых
помещениях является опасной.
Во время работы двигатель
поглощает кислород и выделяет
углекислый газ,окись углерода
и другие токсичные газы.14)В начальный период
эксплуатации рекомендуется не
подвергать автомобиль
максимальным нагрузкам
(например,завышенные ускорения,
долгий пробег в максимальном
режиме,слишком интенсивные
торможения и т.д.).
15)Выключив двигатель,не
оставлять ключ зажигания в
положенииMAR,чтобы избежать
повышенного расхода тока и
разрядки аккумуляторной батареи.
16)Если двигатель не запустился
при включенной передаче,об
опасной ситуации,обусловленной
автоматической установкой
нейтральной передачи,оповещает
звуковой сигнал.
17)В некоторых ситуациях при
выключении двигателя может
включиться электрический
вентилятор на максимум120секунд.
18)Включение контрольной лампыв мигающем режиме в течение
60секунд после пуска двигателя или
во время длительного его
провертывания указывает на
неисправность системы
предпускового нагрева свечей.Если
двигатель запускается,
автомобилем можно пользоваться,
но необходимо как можно быстрей
обратиться на станцию
техобслуживанияFiat.
Page 144 of 344

СТОЯНКА
117)
22)
Если вы остановились и выходите
из автомобиля,выполните
следующие действия:
включите передачу(первуюна
подъеме или заднюю на спуске)
и выверните колеса;
заглушите двигатель и
задействуйте стояночный тормоз;
всегда вынимайте ключ из замка
зажигания.
Если автомобиль припаркован на
крутом склоне,необходимо также
подложить под колеса клинья или
камни.
Для моделей,оборудованных
автоматической коробкой передач
(Comfort matic),перед тем как
отпустить педаль тормоза,
дождитесь появления на дисплее
буквыP.ПРЕДУПРЕЖДЕНИЕНИКОГДАне
покидайте автомобиль с коробкой
передач в нейтральном положении
(в моделях с автоматической
коробки передач(Comfort matic)
предварительно не установив рычаг
переключения передач в положение
P).
ИСПОЛНЕНИЯ С МЕХАНИЧЕСКОЙ
КОРОБКОЙ ПЕРЕДАЧ
Последовательность выполнения
операций:
включите передачу(первуюна
подъеме или заднюю на спуске)
и выверните колеса.
заглушите двигатель и
задействуйте стояночный тормоз;
Если автомобиль припаркован
на крутом склоне,необходимо
также подложить под колеса клинья
или камни.
Не оставляйте ключ в замке
зажигания во избежание разрядки
аккумулятора,а также всегда
вынимайте ключ,когда выходите из
автомобиля.
142
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
19)Пока двигатель не запущен,
усилитель тормозов и усилитель
рулевого управления не действуют,
поэтому на тормознуюпедаль и на
рулевое колесо должно
оказываться значительно большее
усилия.
20)Категорически запрещается
запускать двигатель с помощью
толкающего усилия,буксировки или
пользуясь уклоном дороги.Такого
рода действия могут привести к
притоку топлива к глушителюс
катализатором выхлопных газов и
его необратимому повреждению.
21)Краткое нажатие на акселератор
перед выключением двигателя
абсолютно бессмысленно и
приводит к увеличениюрасхода
топлива,а для двигателей с
турбокомпрессором может стать
причиной повреждения.
Page 145 of 344

ИСПОЛНЕНИЯ С КОРОБКОЙ
ПЕРЕДАЧCOMFORT MATIC
Для безопасной парковки
автомобиля необходимо,
удерживая ногу на педали тормоза,
включить1-юили заднююпередачу
(R)и,при нахождении на дороге с
уклоном,задействовать ручной
тормоз.Кроме того,перед тем как
отпустить педаль тормоза,нужно
убедиться,что на
многофункциональном дисплее с
изменяемой конфигурацией исчезло
обозначение выбранной передачи.
ПРЕДУПРЕЖДЕНИЕ НИКОГДА
не оставляйте автомобиль на
нейтральной передаче(N).
ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ
Когда автомобиль находится в
неподвижном положении с
включенной передачей,
удерживайте педаль тормоза в
нажатом положении до тех пор,
пока не решите начать движение.
Затем отпустите педаль тормоза
и постепенно увеличивайте
скорость движения автомобиля;
при продолжительной стоянке с
включенным двигателем
рекомендуется включить
нейтральнуюпередачу(N).
для того,чтобы продлить срок
службы сцепления,не используйте
педаль газа для удержания
автомобиля в неподвижном
состоянии(например,при остановке
на подъеме);при перегреве
сцепления возможен его выход из
строя,поэтому пользуйтесь
педальютормоза или стояночным
тормозом,а педаль газа нажимайте
только в тот момент,когда
собираетесь начать движение;
начинайте движение со второй
передачи только в том случае,если
вам необходим повышенный
контроль над автомобилем во
время начала движения на
скользких поверхностях;
если включена задняя передача
(R),а вам необходимо включить
первуюпередачу или наоборот,
переключение передачи
выполняйте только после полной
остановки автомобиля и с нажатой
педальютормоза;
несмотря на то,что это не
рекомендуется,при
непреднамеренном движении
автомобиля под уклон с включенной
нейтральной передачей(N),при
запросе на переключение передачи
система автоматически выберет
передачу,которая наиболее всего
подходит фактической скорости
движения автомобиля;
При необходимости и при
выключенном двигателе можно
включить1-уюпередачу,RилиN,
оставив ключ в положенииMAR
и удерживая нажатой педаль
тормоза.В таком случае
переключения передач должны
выполняться таким образом,чтобы
между переключениями с одной
передачи на другуюбыла пауза как
минимум5секунд,необходимая
для того,чтобы сохранить
работоспособность гидравлической
системы и насоса в частности;
при трогании на подъеме
постепенное,но до упора нажатие
на педаль газа сразу после
отпускания стояночного тормоза
или педали тормоза позволяет
двигателюувеличить количество
оборотов и с большим крутящим
моментом на колеса преодолевать
наиболее крутые подъемы.
143
Page 146 of 344

на подъемах>5%нельзя
включать2-юпередачу при стоящем
автомобиле.
СТОЯНОЧНЫЙ ТОРМОЗ
Включение стояночного тормоза:
Рычаг стояночного тормоза
расположен слева от водительского
сиденья.Для приведения в
действие стояночного тормоза
взведите его рычаг вплоть до
обеспечения неподвижного
положения автомобиля.
Выключение стояночного
тормоза:слешка поднимите рычаг,
нажмите и удерживайте нажатой
кнопкуA,пока не погаснет
контрольная лампа
на
приборной панели.
Во избежание случайных смещений
автомобиля выполняйте указанные
действия с нажатой тормозной
педалью.
ПРЕДУПРЕЖДЕНИЕ Убедитесь,что
щелчков стояночного тормоза
достаточно для обеспечения
надежной блокировки автомобиля,
особенно на крутых склонах и
полной нагрузке.ПРЕДУПРЕЖДЕНИЕ Стояночный
тормоз предназначен для
блокировки неподвижного
автомобиля.Пользоваться им для
торможения движущегося
автомобиля следует лишь при
отказе гидравлической тормозной
системы.В случае аварийного
применения стояночного тормоза
для остановки автомобиля
рекомендуется тянуть рычаг
плавно,чтобы не допустить
блокировки колес задней оси и
развития заноса автомобиля.
ВНИМАНИЕ!
117)Никогда не оставляйте детей
одних в автомобиле без присмотра.
Выходя из машины,всегда
вынимайте ключ из замка зажигания
и уносите его с собой.
ВНИМАНИЕ!
22)При наличии пневматической
самовыравнивающейся подвески
необходимо всегда проверять
наличие достаточного свободного
пространства вокруг автомобиля
и над ним.Высота автомобиля
может автоматически измениться в
большуюили меньшуюсторону в
случае изменения температуры или
степени загрузки.
МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ

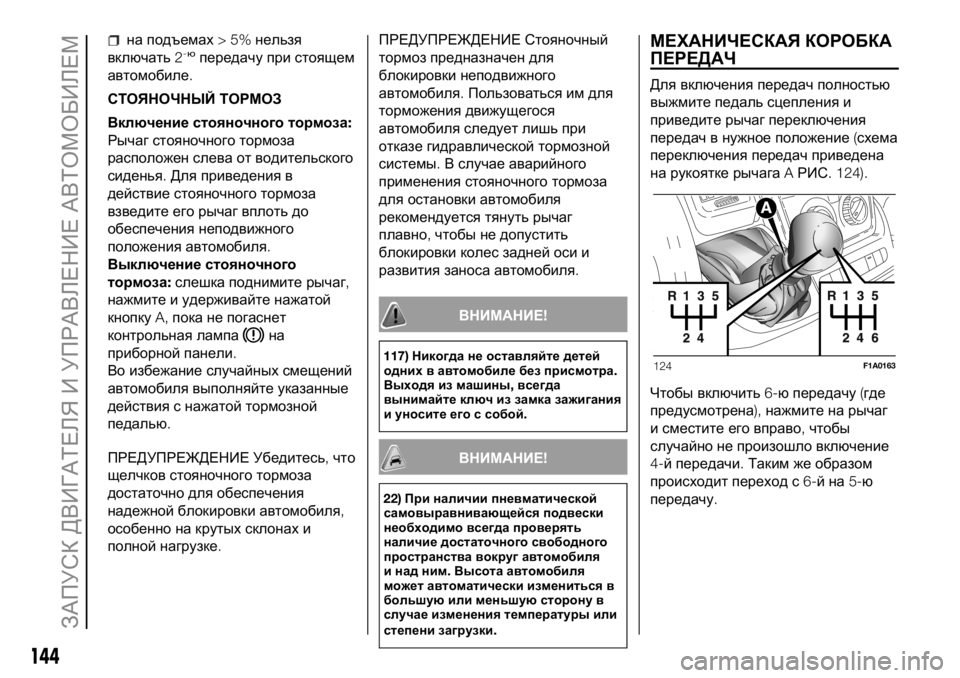

Для включения передач полностью
выжмите педаль сцепления и
приведите рычаг переключения
передач в нужное положение(схема
переключения передач приведена
на рукоятке рычагаAРИС. 124).
Чтобы включить6-юпередачу(где
предусмотрена),нажмите на рычаг
и сместите его вправо,чтобы
случайно не произошло включение
4-й передачи.Таким же образом
происходит переход с6-йна5-ю
передачу.
124F1A0163
144
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Page 147 of 344

ПРЕДУПРЕЖДЕНИЕ Включение
передачи заднего хода возможно,
только если автомобиль полностью
остановлен.Прежде чем включить
передачу заднего хода при
включенном двигателе,выжмите до
конца педаль сцепления и
подождите по крайней мере2
секунды во избежание повреждения
зубчатых механизмов и скрежета.
Чтобы включить передачу заднего
ходаRиз нейтрального положения,
выполните следующие действия:
приподнимите подвижное кольцоA
под рукояткой переключения
передач и одновременно сдвиньте
рычаг влево и вперед.
118)
23)
ВНИМАНИЕ!
118)Для правильного переключения
передач следует выжимать педаль
сцепления до упора.Поэтому
поверхность пола под педальным
механизмом не должна иметь
никаких препятствий.Убедиться,
что коврики всегда хорошо
расправлены и не мешают нажатию
педалей.
ВНИМАНИЕ!
23)Не управлять автомобилем,
держа руку на рычаге переключения
передач:даже самое
незначительное усилие может со
временем способствовать износу
внутренних деталей коробки
передач.Педаль сцепления нужно
использовать только для
переключения передач.Не
управляйте автомобилем,
удерживая ногу даже легким
касанием,на педали сцепления.В
исполнениях/рынках,где
предусмотрено,электроника
управления педальюсцепления
может сработать,"интерпретируя"
неправильный стиль вождения
как неисправность.
КОРОБКА ПЕРЕДАЧ
COMFORT-MATIC
(для исполнений/рынков,где
предусмотрено)
Автомобиль оснащен механической
коробкой передач с электронным
управлением“COMFORT-MATIC”
с двумя режимами работы:
РУЧНОЙ(MANUAL)и
АВТОМАТИЧЕСКИЙ(AUTO).
Коробка передач состоит из
обычной механической трансмиссии
с рычагомAРИС. 125,к которой
добавлен электрогидравлический
блок с электронным управлением,
позволяющий автоматически
управлять работой сцепления и
выбором передач.
РЫЧАГ УПРАВЛЕНИЯ
Рычаг управленияAРИС. 125,
расположенный на центральной
консоли,относится к рычагам
плавающего типа с несколькими
устойчивыми положениями,т.е.его
можно переключать в три
устойчивых положения и три
неустойчивых.
145
Page 148 of 344

Три устойчивых положения
соответствуют нейтральной
передачеN,задней передачеRи
промежуточному положениюмежду
неустойчивыми положениями(–)и
(+)РИС. 125и РИС. 126.
Из неустойчивых положений рычаг
выходит сразу после того,как
водитель его отпускает;к таким
положениям относятся повышенные
передачи(+),пониженные
передачи(–)и положение
автоматического рабочего режима
(A/M).
Система возвращается в ручной
режим управления при возврате
рычага в положениеA/MРИС. 127.РУЧНОЙ РЕЖИМ
ПРЕДУПРЕЖДЕНИЕ Для
правильной работы системы
нажимайте на педали только
правой ногой.
Нажмите педаль тормоза;
запустите двигатель;
переведите рычаг переключения
передач в направлении(+)
(повышенная передача)для
включения первой передачи(если
рычаг переводится из положенийN
илиRдостаточно привести его в
центральное положение)или в
положениеRдля включения
заднего хода РИС. 126;
отпустите педаль тормоза и
нажмите на педаль газа;
когда машина начала движение,
переведите рычаг переключения
передач в направлении(+)для
включения повышенной передачи
или в направлении(–)для перехода
на пониженнуюпередачу.
АВТОМАТИЧЕСКИЙ РЕЖИМ
ПРЕДУПРЕЖДЕНИЕ Для
правильной работы системы
нажимайте на педали только
правой ногой.
Нажмите педаль тормоза;
запустите двигатель;125F0N0349M
126F0N0344M
127F0N0345M
146
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Page 149 of 344

переведите рычаг переключения
передач наA/MРИС. 127для
включения автоматического
режима;переведите рычаг
переключения передач на(+)
(повышенная передача)для
включения первой передачи(если
рычаг переводится из положенийN
илиRдостаточно привести его в
центральное положение)или в
положениеRдля включения
заднего хода.
отпустите педаль тормоза и
нажмите на педаль газа;
АВТОМАТИЧЕСКИЙ РЕЖИМ
(AUTOс включенной функцией
UP)

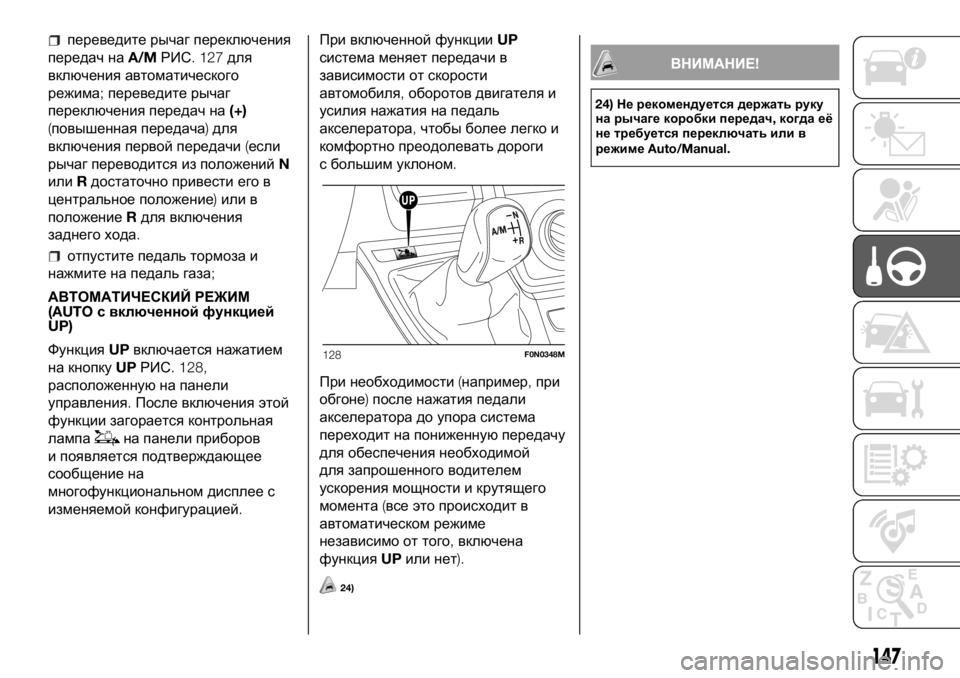

ФункцияUPвключается нажатием
на кнопкуUPРИС. 128,
расположеннуюна панели
управления.После включения этой
функции загорается контрольная
лампа
на панели приборов
и появляется подтверждающее
сообщение на
многофункциональном дисплее с
изменяемой конфигурацией.При включенной функцииUP
система меняет передачи в
зависимости от скорости
автомобиля,оборотов двигателя и
усилия нажатия на педаль
акселератора,чтобы более легко и
комфортно преодолевать дороги
с большим уклоном.
При необходимости(например,при
обгоне)после нажатия педали
акселератора до упора система
переходит на пониженнуюпередачу
для обеспечения необходимой
для запрошенного водителем
ускорения мощности и крутящего
момента(все это происходит в
автоматическом режиме
независимо от того,включена
функцияUPили нет).
24)
ВНИМАНИЕ!
24)Не рекомендуется держать руку
на рычаге коробки передач,когда её
не требуется переключать или в
режимеAuto/Manual.
128F0N0348M
147
Page 150 of 344

СИСТЕМАSTART&STOP
КРАТКОЕ ОПИСАНИЕ
УстройствоStart&Stop
автоматически выключает
двигатель каждыйраз,когда
автомобиль останавливается и
возникают условия для
автоматического выключения,
и вновь запускает его,когда
водитель возобновляет
движение.Такая система
повышает кпд автомобиля за
счет снижения показателей
расхода,уменьшения
выбросов в атмосферу
вредных газов и снижения
акустического загрязнения
среды.
РЕЖИМЫ РАБОТЫ
Способы остановки двигателя
Исполнения с механической
коробкой передач
На стоящем автомобиле двигатель
останавливается,когда рычаг
переключения передач находится в
нейтральном положении,а педаль
сцепления отпущена.Исполнения с коробкой передач
Comfort-matic
На неподвижно стоящем
автомобиле и при нажатой педали
тормоза двигатель выключается,
если рычаг переключения передач
находится в положении,отличном
отR.
В случае остановки на подъеме
функция выключения двигателя
отключается,чтобы сделать
доступной функцию"Hill Holder"
(функция активна только при
включенном двигателе).
Об остановке двигателя
сигнализирует включение
контрольной лампы на панели
приборов.
Способы повторного запуска
двигателя
Исполнения с механической
коробкой передач
Чтобы вновь запустить двигатель,
нажмите на педаль сцепления.
Исполнения с коробкой передач
Comfort-matic
При отпускании педали тормоза
двигатель автоматически
перезапускается;иконка
на
дисплее гаснет.В случае необходимости
перезапуска двигателя при
отключенной функции“Hill Holder”
сместите рычаг в сторону(+)(-)или
Rи двигатель включится.
РУЧНОЕ ВКЛЮЧЕНИЕ/
ОТКЛЮЧЕНИЕ СИСТЕМЫ
Чтобы включить или отключить
систему вручную,нажмите кнопку
,расположеннуюна накладке
с блоком кнопок.
25)
ПРЕДОХРАНИТЕЛЬНЫЕ
ФУНКЦИИ
В условиях остановки двигателя с
помощьюсистемыStart&Stop,если
водитель отстегивает свой ремень
безопасности и открывает свою
дверь или дверь пассажира,запуск
двигателя возможен только ключом
зажигания.Об этой ситуации
водителюсообщает как звучание
зуммера,так и мигание контрольной
лампы
на панели приборов и,
где предусмотрено,
информационное сообщение на
дисплее.
119) 120)
148
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
