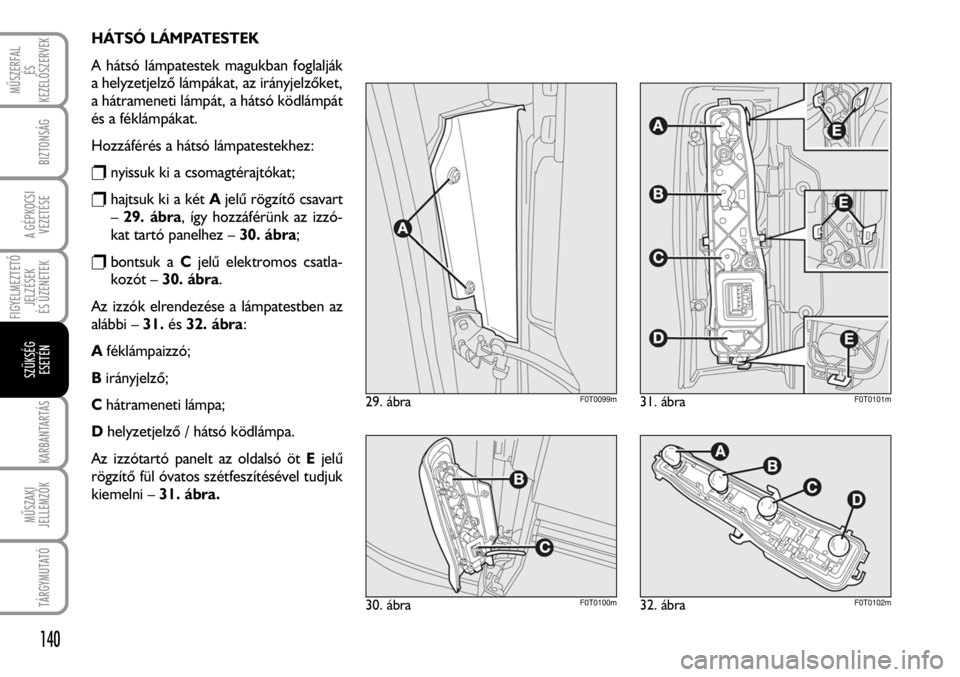

HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek magukban foglalják
a helyzetjelzõ lámpákat, az irányjelzõket,
a hátrameneti lámpát, a hátsó ködlámpát
és a féklámpákat.
Hozzáférés a hátsó lámpatestekhez:
rnyissuk ki a csomagtérajtókat;
rhajtsuk ki a két Ajelû rögzítõ csavart
–29. ábra, így hozzáférünk az izzó-
kat tartó panelhez – 30. ábra;
rbontsuk a Cjelû elektromos csatla-
kozót – 30. ábra.
Az izzók elrendezése a lámpatestben az
alábbi – 31.és32. ábra:
Aféklámpaizzó;
Birányjelzõ;
Chátrameneti lámpa;
Dhelyzetjelzõ / hátsó ködlámpa.
Az izzótartó panelt az oldalsó öt Ejelû
rögzítõ fül óvatos szétfeszítésével tudjuk
kiemelni – 31. ábra.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
140
30. ábraF0T0100m32. ábraF0T0102m
29. ábraF0T0099m31. ábraF0T0101m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

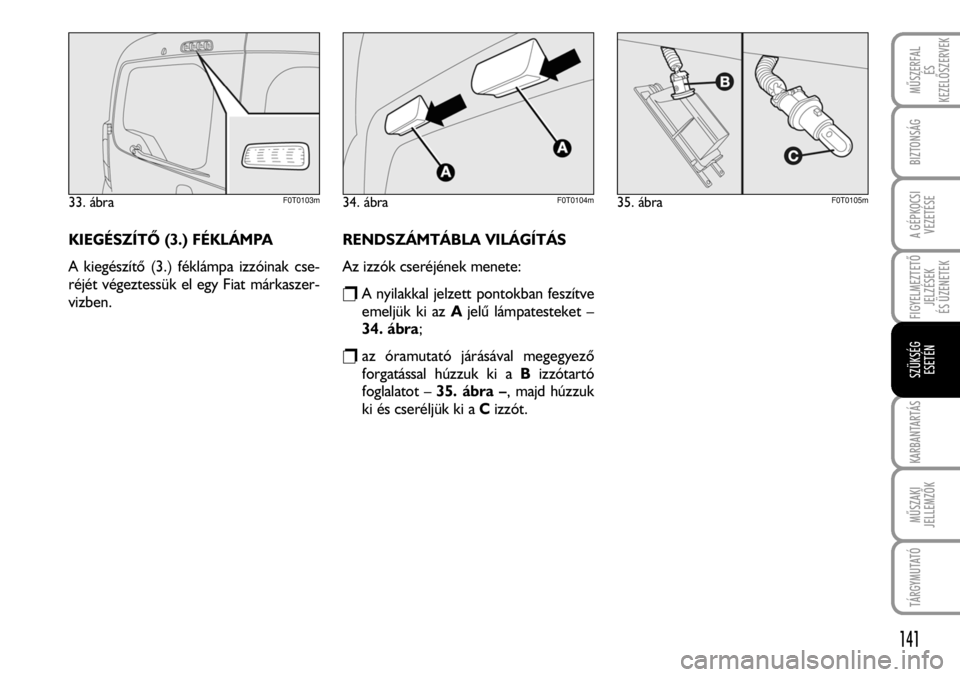

KIEGÉSZÍTÕ (3.) FÉKLÁMPA
A kiegészítõ (3.) féklámpa izzóinak cse-
réjét végeztessük el egy Fiat márkaszer-
vizben.RENDSZÁMTÁBLA VILÁGÍTÁS
Az izzók cseréjének menete:
rA nyilakkal jelzett pontokban feszítve
emeljük ki az Ajelû lámpatesteket –
34. ábra;
raz óramutató járásával megegyezõ
forgatással húzzuk ki a Bizzótartó
foglalatot – 35. ábra –, majd húzzuk
ki és cseréljük ki a Cizzót.
33. ábraF0T0103m35. ábraF0T0105m
141
34. ábraF0T0104m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

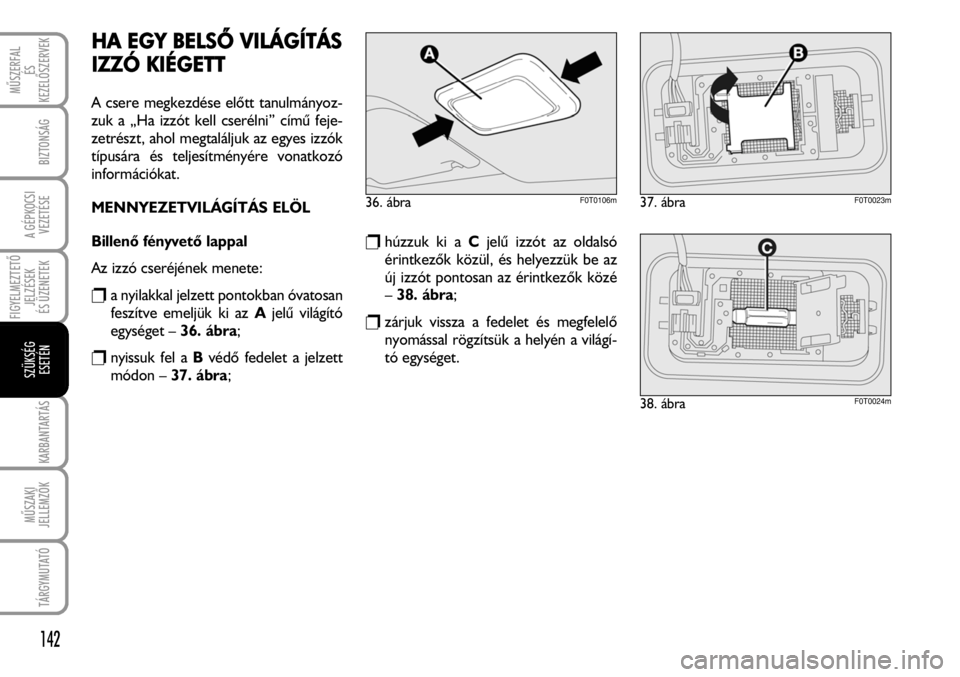

HA EEGY BBELSÕ VVILÁGÍTÁS
IZZÓ
KKIÉGETT
A csere megkezdése elõtt tanulmányoz-
zuk a „Ha izzót kell cserélni” címû feje-
zetrészt, ahol megtaláljuk az egyes izzók
típusára és teljesítményére vonatkozó
információkat.
MENNYEZETVILÁGÍTÁS ELÖL
Billenõ fényvetõ lappal
Az izzó cseréjének menete:
ra nyilakkal jelzett pontokban óvatosan
feszítve emeljük ki az Ajelû világító
egységet – 36. ábra;
rnyissuk fel a Bvédõ fedelet a jelzett
módon – 37. ábra;
rhúzzuk ki a Cjelû izzót az oldalsó
érintkezõk közül, és helyezzük be az
új izzót pontosan az érintkezõk közé
–38. ábra;
rzárjuk vissza a fedelet és megfelelõ
nyomással rögzítsük a helyén a világí-
tó egységet.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
142
36. ábraF0T0106m37. ábraF0T0023m
38. ábraF0T0024m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

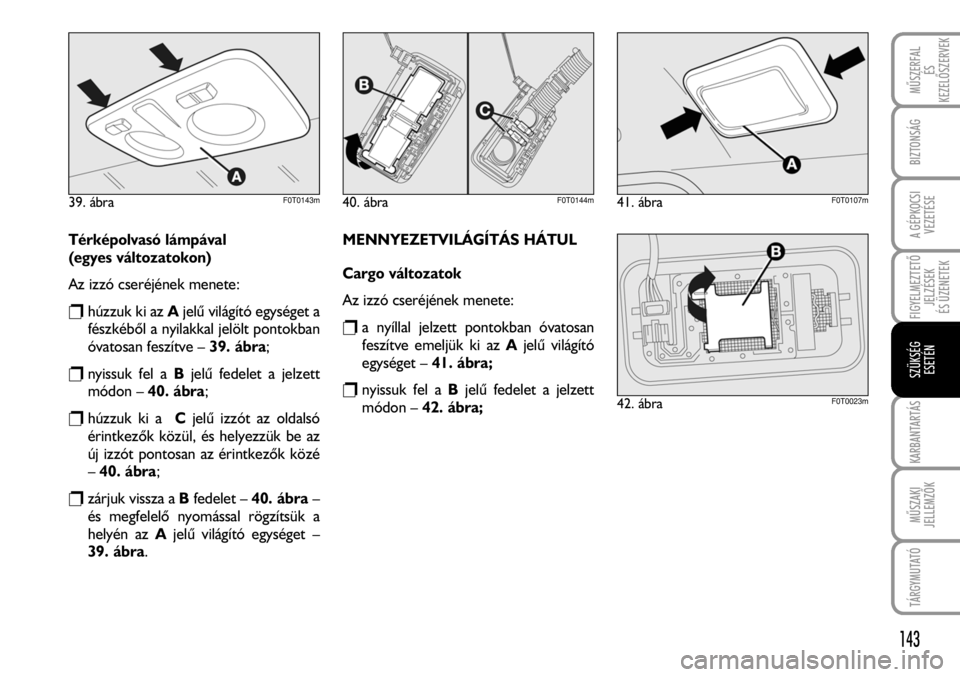

Térképolvasó lámpával
(egyes változatokon)
Az izzó cseréjének menete:
rhúzzuk ki az Ajelû világító egységet a
fészkébõl a nyilakkal jelölt pontokban
óvatosan feszítve – 39. ábra;
rnyissuk fel a Bjelû fedelet a jelzett
módon – 40. ábra;
rhúzzuk ki aCjelû izzót az oldalsó
érintkezõk közül, és helyezzük be az
új izzót pontosan az érintkezõk közé
–40. ábra;
rzárjuk vissza a Bfedelet – 40. ábra–
és megfelelõ nyomással rögzítsük a
helyén az Ajelû világító egységet –
39. ábra.MENNYEZETVILÁGÍTÁS HÁTUL
Cargo változatok
Az izzó cseréjének menete:
ra nyíllal jelzett pontokban óvatosan
feszítve emeljük ki az Ajelû világító
egységet – 41. ábra;
rnyissuk fel a Bjelû fedelet a jelzett
módon – 42. ábra;
143
40. ábraF0T0144m39. ábraF0T0143m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
41. ábraF0T0107m
42. ábraF0T0023m

rhúzzuk ki a Cjelû izzót az oldalsó
érintkezõk közül, és helyezzük be az
új izzót pontosan az érintkezõk közé
–43. ábra;
rzárjuk vissza a Bfedelet – 42. ábra–
és megfelelõ nyomással rögzítsük a

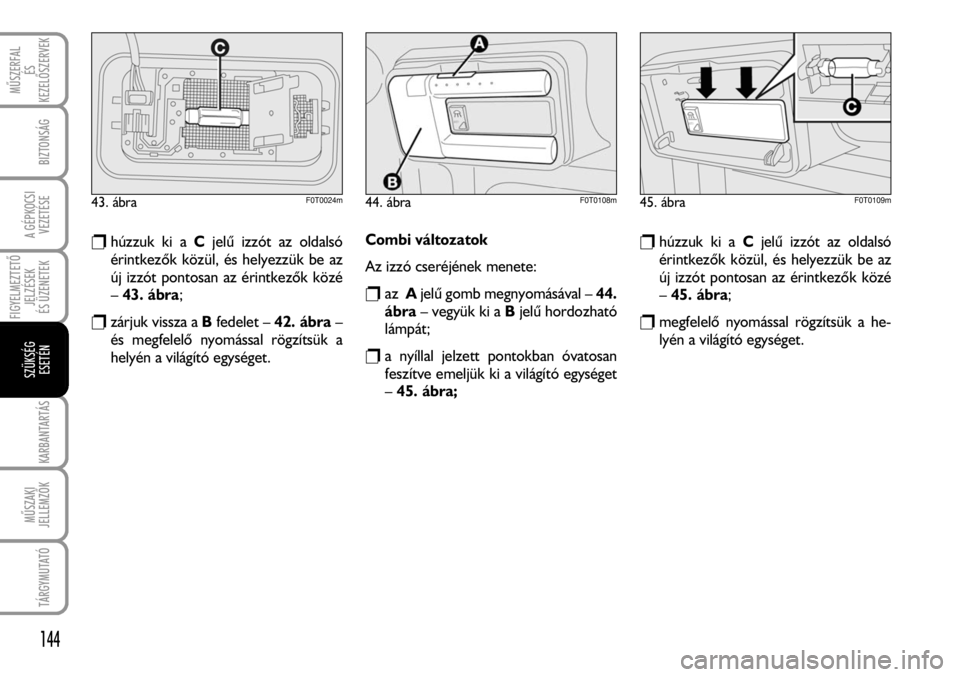

helyén a világító egységet.Combi változatok
Az izzó cseréjének menete:
razAjelû gomb megnyomásával – 44.
ábra– vegyük ki a Bjelû hordozható
lámpát;
ra nyíllal jelzett pontokban óvatosan
feszítve emeljük ki a világító egységet
–45. ábra;rhúzzuk ki a Cjelû izzót az oldalsó
érintkezõk közül, és helyezzük be az
új izzót pontosan az érintkezõk közé
–45. ábra;
rmegfelelõ nyomással rögzítsük a he-
lyén a világító egységet.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
144
44. ábraF0T0108m43. ábraF0T0024m45. ábraF0T0109m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

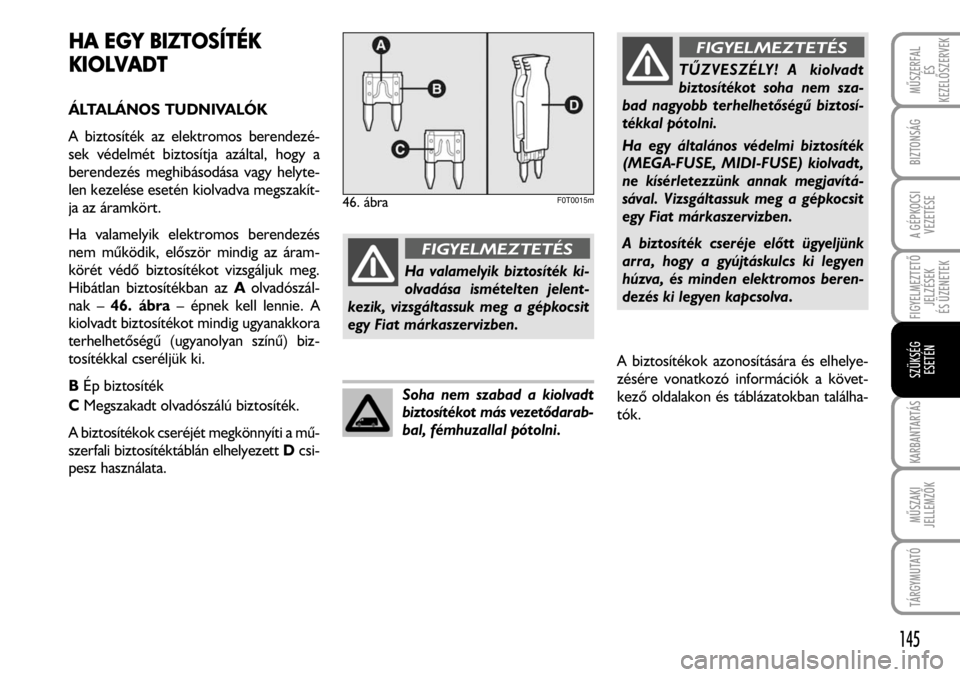

HA EEGY BBIZTOSÍTÉK
KIOLVADT
ÁLTALÁNOS TUDNIVALÓK
A biztosíték az elektromos berendezé-
sek védelmét biztosítja azáltal, hogy a
berendezés meghibásodása vagy helyte-
len kezelése esetén kiolvadva megszakít-
ja az áramkört.
Ha valamelyik elektromos berendezés
nem mûködik, elõször mindig az áram-
körét védõ biztosítékot vizsgáljuk meg.
Hibátlan biztosítékban az Aolvadószál-
nak – 46. ábra– épnek kell lennie. A
kiolvadt biztosítékot mindig ugyanakkora
terhelhetõségû (ugyanolyan színû) biz-
tosítékkal cseréljük ki.
BÉp biztosíték
CMegszakadt olvadószálú biztosíték.
A biztosítékok cseréjét megkönnyíti a mû-
szerfali biztosítéktáblán elhelyezett Dcsi-
pesz használata.
A biztosítékok azonosítására és elhelye-
zésére vonatkozó információk a követ-
kezõ oldalakon és táblázatokban találha-
tók.
145
46. ábraF0T0015m
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
Ha valamelyik biztosíték ki-
olvadása ismételten jelent-
kezik, vizsgáltassuk meg a gépkocsit
egy Fiat márkaszervizben.
FIGYELMEZTETÉS
TÛZVESZÉLY! A kiolvadt
biztosítékot soha nem sza-
bad nagyobb terhelhetõségû biztosí-
tékkal pótolni.
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE) kiolvadt,
ne kísérletezzünk annak megjavítá-
sával. Vizsgáltassuk meg a gépkocsit
egy Fiat márkaszervizben.
A biztosíték cseréje elõtt ügyeljünk
arra, hogy a gyújtáskulcs ki legyen
húzva, és minden elektromos beren-
dezés ki legyen kapcsolva.
FIGYELMEZTETÉS
Soha nem szabad a kiolvadt
biztosítékot más vezetõdarab-
bal, fémhuzallal pótolni.

BIZTOSÍTÉKOK
A MOTORTÉRBEN

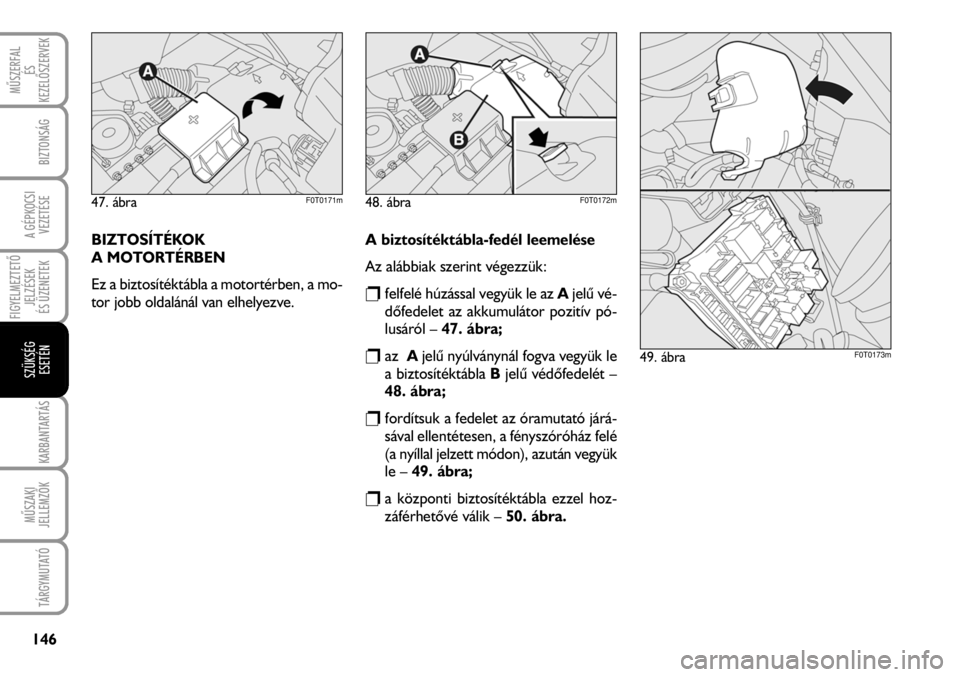

Ez a biztosítéktábla a motortérben, a mo-
tor jobb oldalánál van elhelyezve. A biztosítéktábla-fedél leemelése
Az alábbiak szerint végezzük:
rfelfelé húzással vegyük le az Ajelû vé-
dõfedelet az akkumulátor pozitív pó-
lusáról – 47. ábra;
razAjelû nyúlványnál fogva vegyük le
a biztosítéktábla Bjelû védõfedelét –
48. ábra;
rfordítsuk a fedelet az óramutató járá-
sával ellentétesen, a fényszóróház felé
(a nyíllal jelzett módon), azután vegyük
le – 49. ábra;
ra központi biztosítéktábla ezzel hoz-
záférhetõvé válik – 50. ábra.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
146
48. ábraF0T0172m47. ábraF0T0171m
49. ábraF0T0173m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

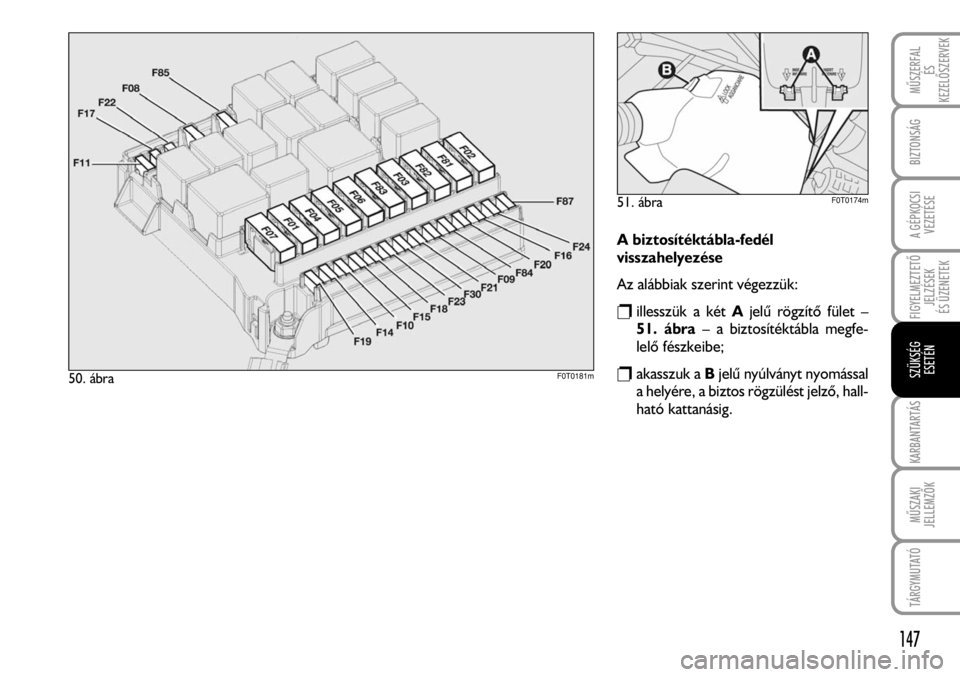

A biztosítéktábla-fedél
