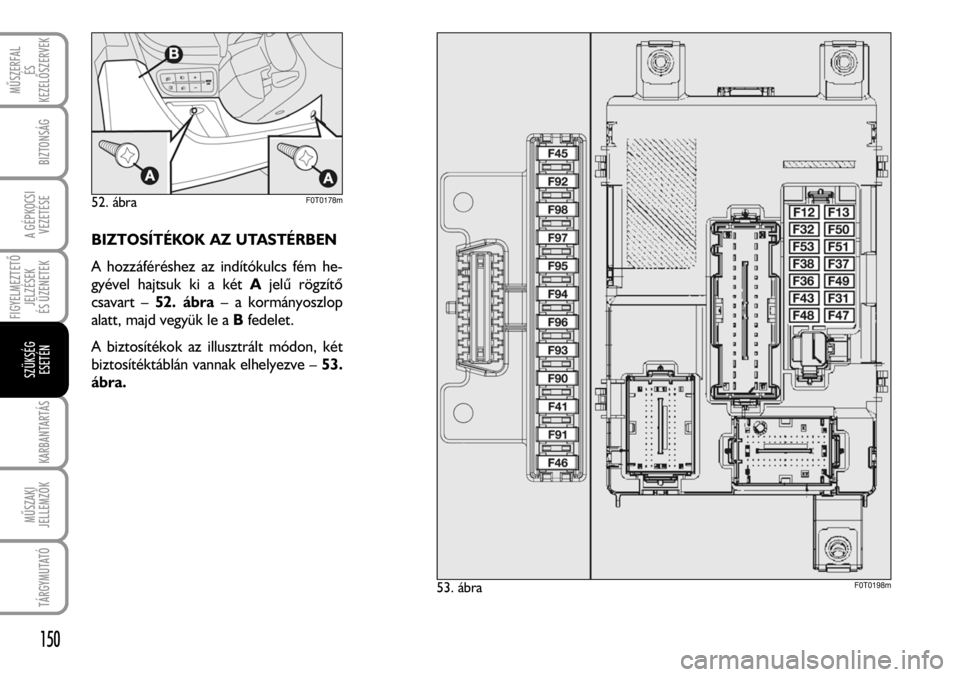

BIZTOSÍTÉKOK AZ UTASTÉRBEN
A hozzáféréshez az indítókulcs fém he-
gyével hajtsuk ki a két Ajelû rögzítõ
csavart – 52. ábra– a kormányoszlop
alatt, majd vegyük le a Bfedelet.
A biztosítékok az illusztrált módon, két
biztosítéktáblán vannak elhelyezve – 53.
ábra.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
150
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

VÉDETT FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Jobb oldali tompított fényszórók F12 7,5 53
Bal oldali tompított fényszórók / fényszóróbeállítás korrektor F13 7,5 53
INT/A relé tekercsek SCM F31 5 53
Idõzített belsõ világítás F32 7,5 53
Bluetooth rendszer / központi egység csomópont / Blue&Me csomópont /
EOBD rendszer diagnosztikai csatlakozó / riasztóberendezés belsõtér-érzékelõ
vezérlõ egység / riasztó sziréna vezérlõ egység F36 10 53
Mûszerfal / féklámpa vezérlés csomópont (NA) F37 5 53
Ajtózárak elektromos mûködtetése F38 20 53
Szélvédõ- és hátsóablak-mosó szivattyú F43 15 53
Elsõ oldalablak elektromos mozgatása (vezetõoldalon) F47 20 53
Elsõ oldalablak elektromos mozgatása (utasoldalon) F48 20 53
Világítás / parkolószenzorok / külsõ tükrök elektromos mozgatása / riasztóberendezés
belsõtér-érzékelõ vezérlõ egység F49 5 53
Légzsák rendszer vezérlõ egysége F50 7,5 53
INT audio rendszer csomópont / Bluetooth központi egység csomópont /
Blue&Me csomópont / külsõ tükrök mozgatása / tengelykapcsoló pedál érzékelõ /
féklámpakapcsoló (NC) F51 5 53
Mûszerfal csomópont F53 5 53
151
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

VÉDETT FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Külsõ tükrök elektromos fûtése F41 7,5 53
SzabadF45 – 53
SzabadF46 – 53
SzabadF90 – 53
SzabadF91 – 53
SzabadF92 – 53
SzabadF93 – 53
SzabadF94 – 53
Szivargyújtó F95 15 53
SzabadF95 – 53
Utastéri elektromos csatlakozó aljzat F96 15 53
Elülsõ ülés elektromos fûtése (vezetõoldalon) F97 10 53
Elülsõ ülés elektromos fûtése (utasoldalon) F98 10 53
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
152
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN

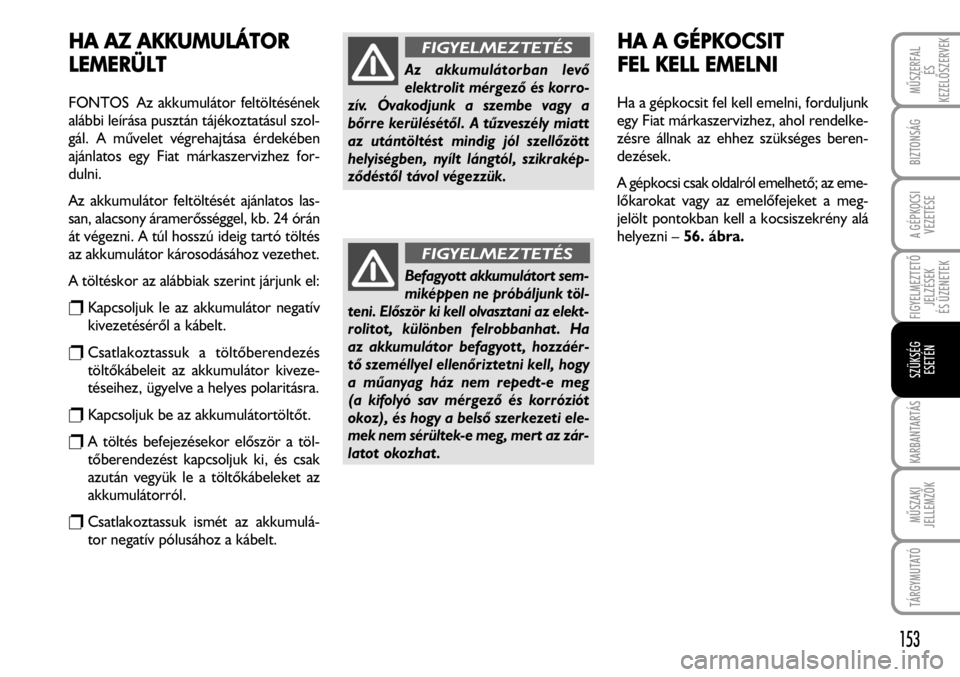

HA AAZ AAKKUMULÁTOR
LEMERÜLT
FONTOS Az akkumulátor feltöltésének
alábbi leírása pusztán tájékoztatásul szol-
gál. A mûvelet végrehajtása érdekében
ajánlatos egy Fiat márkaszervizhez for-
dulni.
Az akkumulátor feltöltését ajánlatos las-
san, alacsony áramerõsséggel, kb. 24 órán
át végezni. A túl hosszú ideig tartó töltés
az akkumulátor károsodásához vezethet.
A töltéskor az alábbiak szerint járjunk el:
rKapcsoljuk le az akkumulátor negatív
kivezetésérõl a kábelt.
rCsatlakoztassuk a töltõberendezés
töltõkábeleit az akkumulátor kiveze-
téseihez, ügyelve a helyes polaritásra.
rKapcsoljuk be az akkumulátortöltõt.
rA töltés befejezésekor elõször a töl-
tõberendezést kapcsoljuk ki, és csak
azután vegyük le a töltõkábeleket az
akkumulátorról.
rCsatlakoztassuk ismét az akkumulá-
tor negatív pólusához a kábelt.
HA AA GGÉPKOCSIT
FEL
KKELL EEMELNI
Ha a gépkocsit fel kell emelni, forduljunk
egy Fiat márkaszervizhez, ahol rendelke-
zésre állnak az ehhez szükséges beren-
dezések.
A gépkocsi csak oldalról emelhetõ; az eme-
lõkarokat vagy az emelõfejeket a meg-
jelölt pontokban kell a kocsiszekrény alá
helyezni – 56. ábra.
153
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
Az akkumulátorban levõ
elektrolit mérgezõ és korro-
zív. Óvakodjunk a szembe vagy a
bõrre kerülésétõl. A tûzveszély miatt
az utántöltést mindig jól szellõzött
helyiségben, nyílt lángtól, szikrakép-
zõdéstõl távol végezzük.
FIGYELMEZTETÉS
Befagyott akkumulátort sem-
miképpen ne próbáljunk töl-
teni. Elõször ki kell olvasztani az elekt-
rolitot, különben felrobbanhat. Ha
az akkumulátor befagyott, hozzáér-
tõ személlyel ellenõriztetni kell, hogy
a mûanyag ház nem repedt-e meg
(a kifolyó sav mérgezõ és korróziót
okoz), és hogy a belsõ szerkezeti ele-
mek nem sérültek-e meg, mert az zár-
latot okozhat.
FIGYELMEZTETÉS

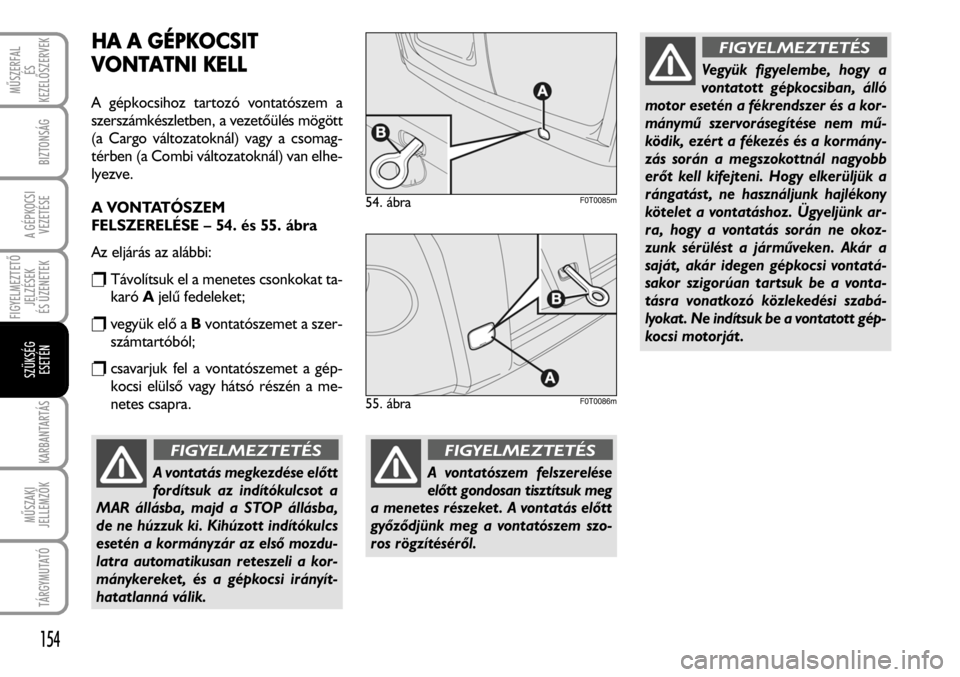

HA AA GGÉPKOCSIT
VONTATNI
KKELL
A gépkocsihoz tartozó vontatószem a
szerszámkészletben, a vezetõülés mögött
(a Cargo változatoknál) vagy a csomag-
térben (a Combi változatoknál) van elhe-
lyezve.
A VONTATÓSZEM
FELSZERELÉSE – 54. és 55. ábra
Az eljárás az alábbi:
rTávolítsuk el a menetes csonkokat ta-
karóAjelû fedeleket;
rvegyük elõ a Bvontatószemet a szer-
számtartóból;
rcsavarjuk fel a vontatószemet a gép-
kocsi elülsõ vagy hátsó részén a me-
netes csapra.
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
154
54. ábraF0T0085m
55. ábraF0T0086m
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
A vontatás megkezdése elõtt
fordítsuk az indítókulcsot a
MAR állásba, majd a STOP állásba,
de ne húzzuk ki. Kihúzott indítókulcs
esetén a kormányzár az elsõ mozdu-
latra automatikusan reteszeli a kor-
mánykereket, és a gépkocsi irányít-
hatatlanná válik.
FIGYELMEZTETÉS
A vontatószem felszerelése
elõtt gondosan tisztítsuk meg
a menetes részeket. A vontatás elõtt
gyõzõdjünk meg a vontatószem szo-
ros rögzítésérõl.
FIGYELMEZTETÉS
Vegyük figyelembe, hogy a
vontatott gépkocsiban, álló
motor esetén a fékrendszer és a kor-
mánymû szervorásegítése nem mû-
ködik, ezért a fékezés és a kormány-
zás során a megszokottnál nagyobb
erõt kell kifejteni. Hogy elkerüljük a
rángatást, ne használjunk hajlékony
kötelet a vontatáshoz. Ügyeljünk ar-
ra, hogy a vontatás során ne okoz-
zunk sérülést a jármûveken. Akár a
saját, akár idegen gépkocsi vontatá-
sakor szigorúan tartsuk be a vonta-
tásra vonatkozó közlekedési szabá-
lyokat. Ne indítsuk be a vontatott gép-
kocsi motorját.
FIGYELMEZTETÉS

155
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK
ÉS ÜZENETEK
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁG
MÛSZERFAL
ÉS
KEZELÕSZERVEK
SZÜKSÉG
ESETÉN
