FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

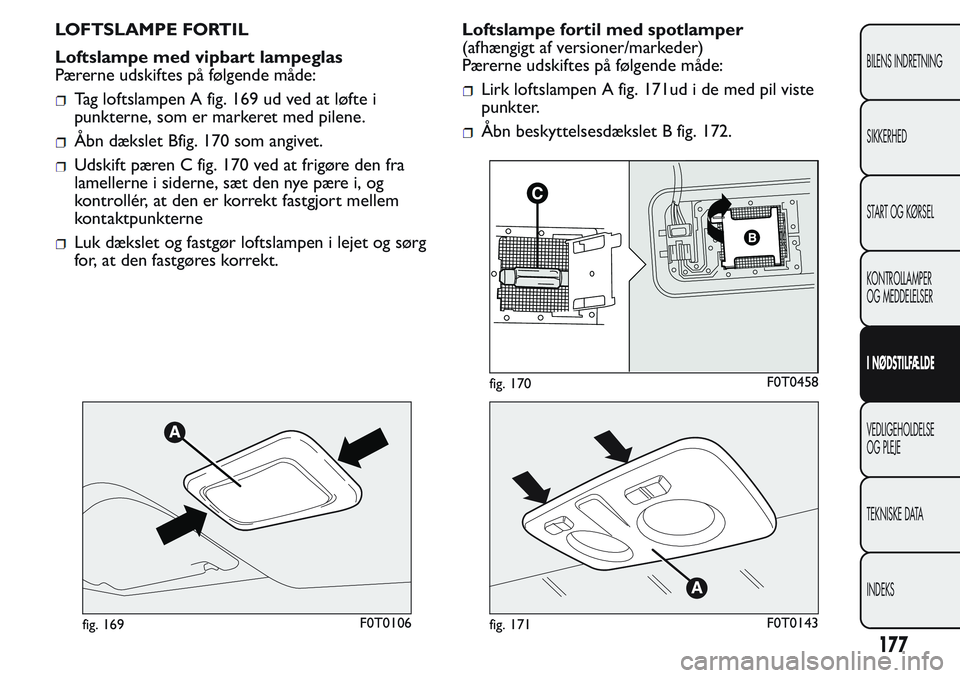

LOFTSLAMPE FORTIL
Loftslampe med vipbart lampeglas
Pærerne udskiftes på følgende måde:
Tag loftslampen A fig. 169 ud ved at løfte i
punkterne, som er markeret med pilene.
Åbn dækslet Bfig. 170 som angivet.
Udskift pæren C fig. 170 ved at frigøre den fra
lamellerne i siderne, sæt den nye pære i, og
kontrollér, at den er korrekt fastgjort mellem
kontaktpunkterne
Luk dækslet og fastgør loftslampen i lejet og sørg
for, at den fastgøres korrekt.Loftslampe fortil med spotlamper
(afhængigt af versioner/markeder)
Pærerne udskiftes på følgende måde:
Lirk loftslampen A fig. 171ud i de med pil viste
punkter.
Åbn beskyttelsesdækslet B fig. 172.
fig. 169F0T0106
fig. 170F0T0458
fig. 171F0T0143
177
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

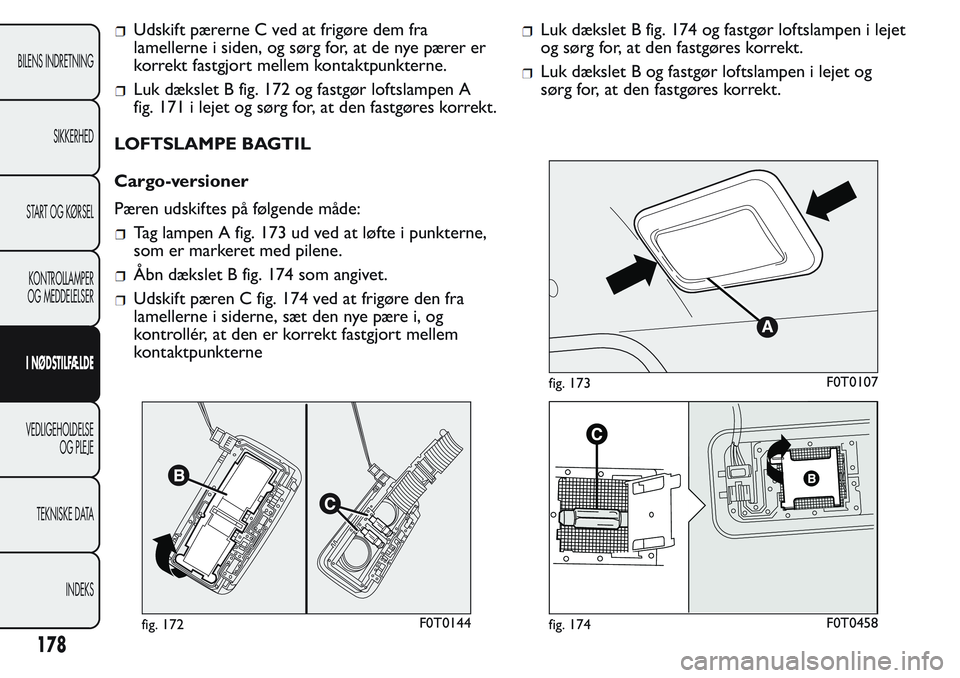

Udskift pærerne C ved at frigøre dem fra
lamellerne i siden, og sørg for, at de nye pærer er
korrekt fastgjort mellem kontaktpunkterne.
Luk dækslet B fig. 172 og fastgør loftslampen A
fig. 171 i lejet og sørg for, at den fastgøres korrekt.
LOFTSLAMPE BAGTIL
Cargo-versioner
Pæren udskiftes på følgende måde:
Tag lampen A fig. 173 ud ved at løfte i punkterne,
som er markeret med pilene.
Åbn dækslet B fig. 174 som angivet.
Udskift pæren C fig. 174 ved at frigøre den fra
lamellerne i siderne, sæt den nye pære i, og
kontrollér, at den er korrekt fastgjort mellem
kontaktpunkterne
Luk dækslet B fig. 174 og fastgør loftslampen i lejet
og sørg for, at den fastgøres korrekt.
Luk dækslet B og fastgør loftslampen i lejet og
sørg for, at den fastgøres korrekt.
fig. 172F0T0144
fig. 173F0T0107
fig. 174F0T0458
178
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

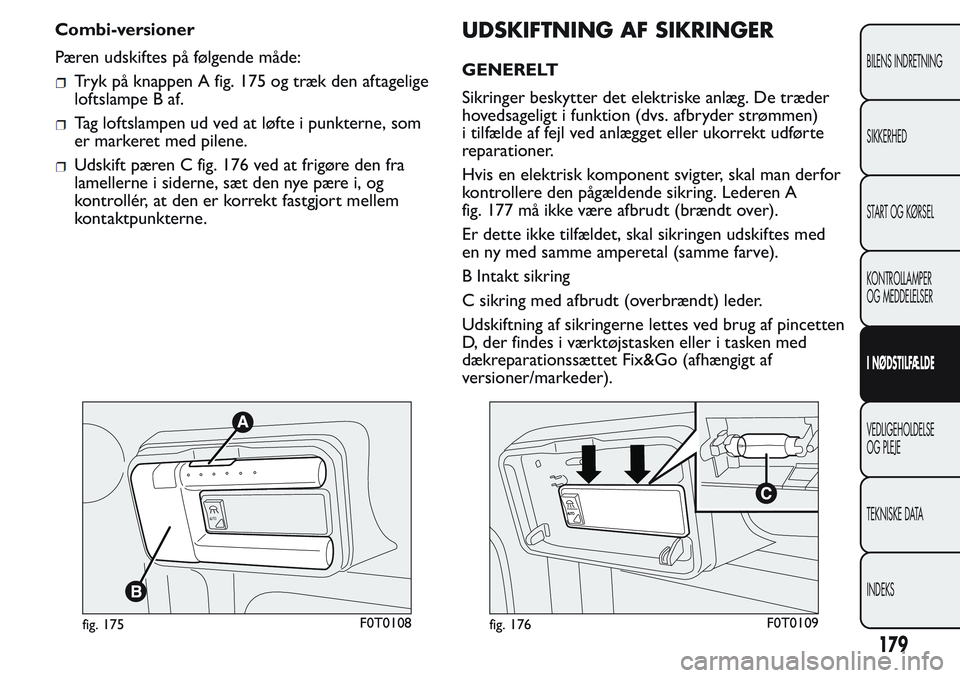

Combi-versioner
Pæren udskiftes på følgende måde:
Tryk på knappen A fig. 175 og træk den aftagelige
loftslampe B af.
Tag loftslampen ud ved at løfte i punkterne, som
er markeret med pilene.
Udskift pæren C fig. 176 ved at frigøre den fra
lamellerne i siderne, sæt den nye pære i, og
kontrollér, at den er korrekt fastgjort mellem
kontaktpunkterne.
UDSKIFTNING AF SIKRINGER
GENERELT
Sikringer beskytter det elektriske anlæg. De træder
hovedsageligt i funktion (dvs. afbryder strømmen)
i tilfælde af fejl ved anlægget eller ukorrekt udførte
reparationer.
Hvis en elektrisk komponent svigter, skal man derfor
kontrollere den pågældende sikring. Lederen A
fig. 177 må ikke være afbrudt (brændt over).
Er dette ikke tilfældet, skal sikringen udskiftes med
en ny med samme amperetal (samme farve).
B Intakt sikring
C sikring med afbrudt (overbrændt) leder.
Udskiftning af sikringerne lettes ved brug af pincetten
D, der findes i værktøjstasken eller i tasken med
dækreparationssættet Fix&Go (afhængigt af
versioner/markeder).
A
U
T
O
fig. 175F0T0108
A
U
T
O
fig. 176F0T0109
179
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

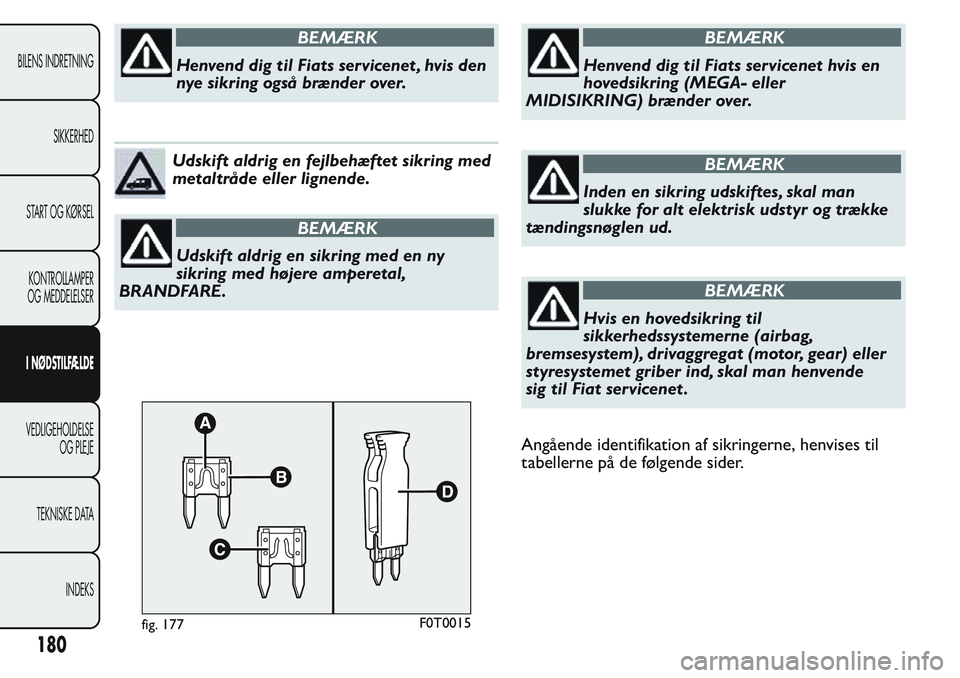

BEMÆRK
Henvend dig til Fiats servicenet , hvis den
nye sikring også brænder over.
Udskift aldrig en fejlbehæftet sikring med
metaltråde eller lignende.
BEMÆRK
Udskift aldrig en sikring med en ny
sikring med højere amperetal,
BRANDFARE.
BEMÆRK
Henvend dig til Fiats servicenet hvis en
hovedsikring (MEGA- eller
MIDISIKRING) brænder over.
BEMÆRK
Inden en sikring udskiftes, skal man
slukke for alt elektrisk udstyr og trække
tændingsnøglen ud.
BEMÆRK
Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat (motor, gear) eller
styresystemet griber ind, skal man henvende
sig til Fiat servicenet .
Angående identifikation af sikringerne, henvises til
tabellerne på de følgende sider.
fig. 177F0T0015
180
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

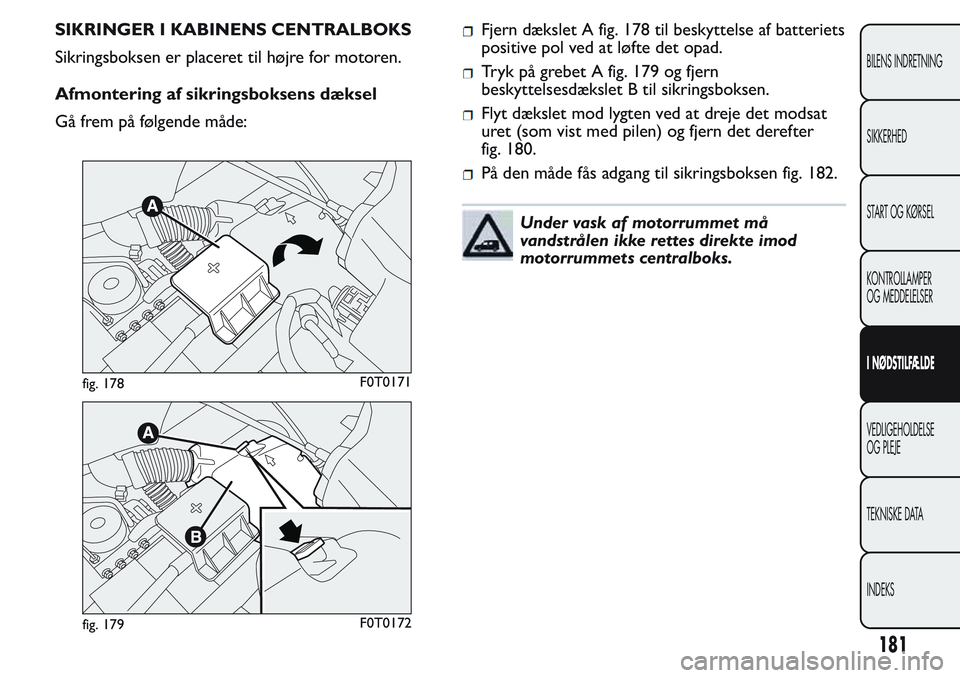

SIKRINGER I KABINENS CENTRALBOKS
Sikringsboksen er placeret til højre for motoren.
Afmontering af sikringsboksens dæksel
Gå frem på følgende måde:Fjern dækslet A fig. 178 til beskyttelse af batteriets
positive pol ved at løfte det opad.
Tryk på grebet A fig. 179 og fjern
beskyttelsesdækslet B til sikringsboksen.
Flyt dækslet mod lygten ved at dreje det modsat
uret (som vist med pilen) og fjern det derefter
fig. 180.
På den måde fås adgang til sikringsboksen fig. 182.
Under vask af motorrummet må
vandstrålen ikke rettes direkte imod
motorrummets centralboks.
fig. 178F0T0171
fig. 179F0T0172
181
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

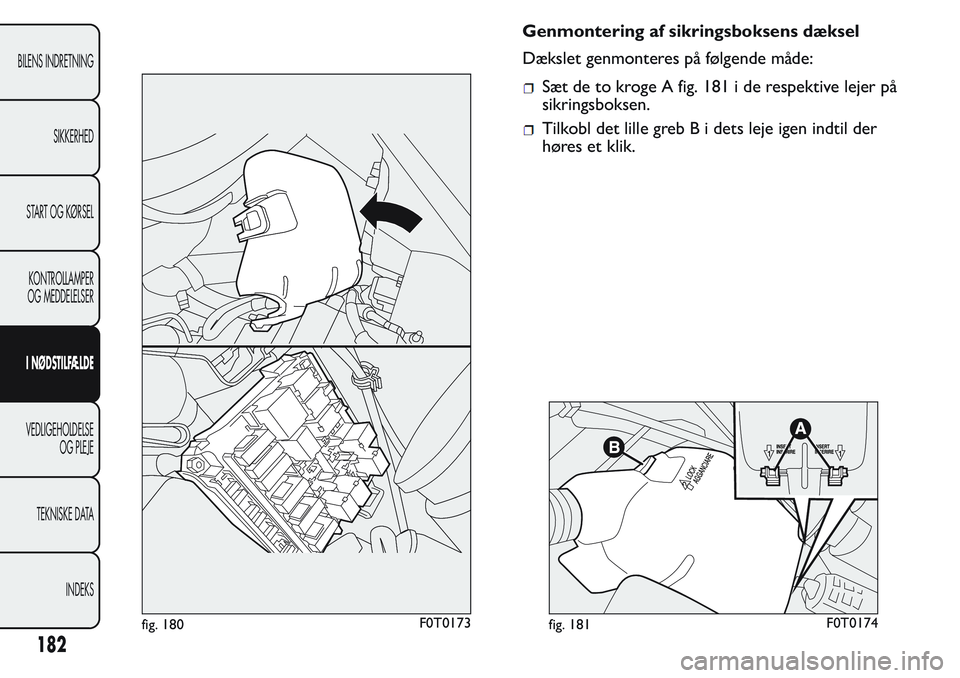

Genmontering af sikringsboksens dæksel
Dækslet genmonteres på følgende måde:
Sæt de to kroge A fig. 181 i de respektive lejer på
sikringsboksen.
Tilkobl det lille greb B i dets leje igen indtil der
høres et klik.
fig. 180F0T0173fig. 181F0T0174
182
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

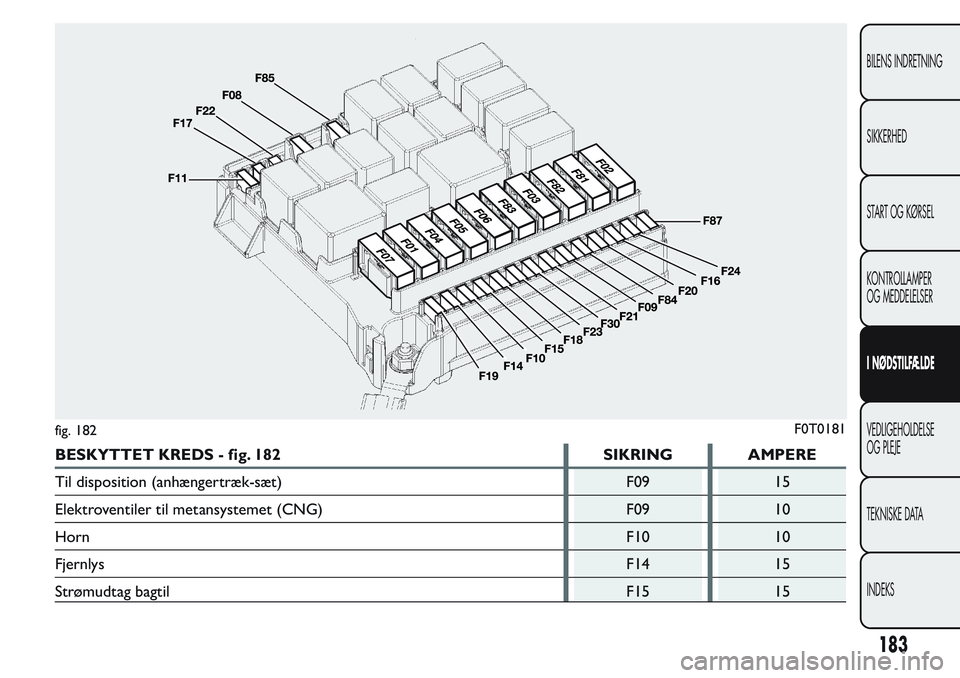

BESKYTTET KREDS - fig. 182 SIKRING AMPERE
Til disposition (anhængertræk-sæt) F09 15
Elektroventiler til metansystemet (CNG) F09 10
HornF10 10
FjernlysF14 15
Strømudtag bagtil F15 15
fig. 182F0T0181
183
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

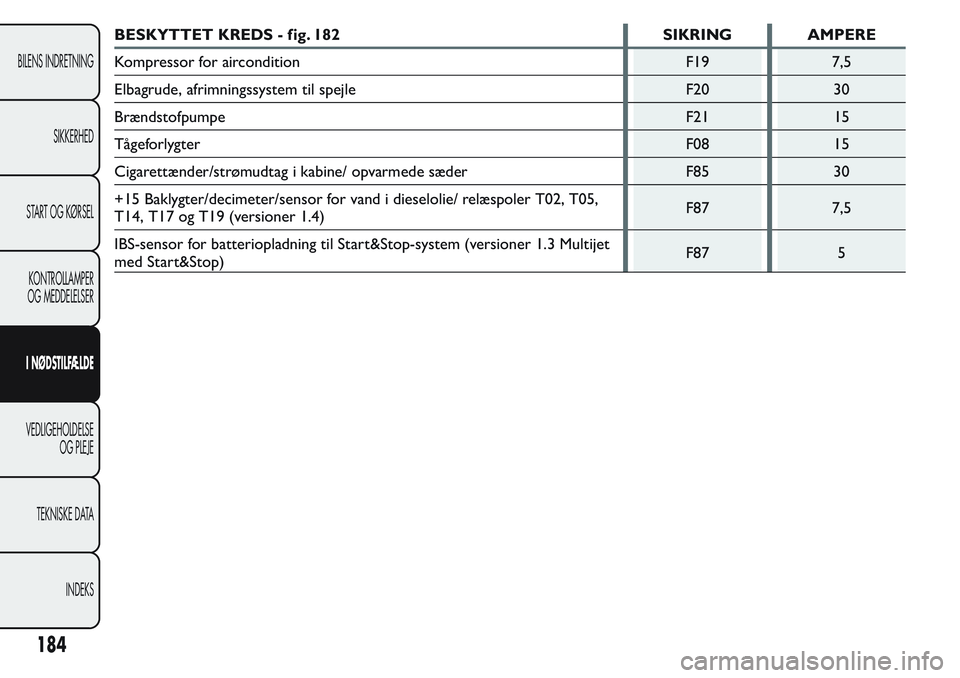

BESKYTTET KREDS - fig. 182 SIKRING AMPERE
Kompressor for aircondition F19 7,5
Elbagrude, afrimningssystem til spejle F20 30
Brændstofpumpe F21 15
Tågeforlygter F08 15
Cigarettænder/strømudtag i kabine/ opvarmede sæder F85 30
+15 Baklygter/decimeter/sensor for vand i dieselolie/ relæspoler T02, T05,
T14, T17 og T19 (versioner 1.4)F87 7,5
IBS-sensor for batteriopladning til Start&Stop-system (versioner 1.3 Multijet
med Start&Stop)F87 5
184
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

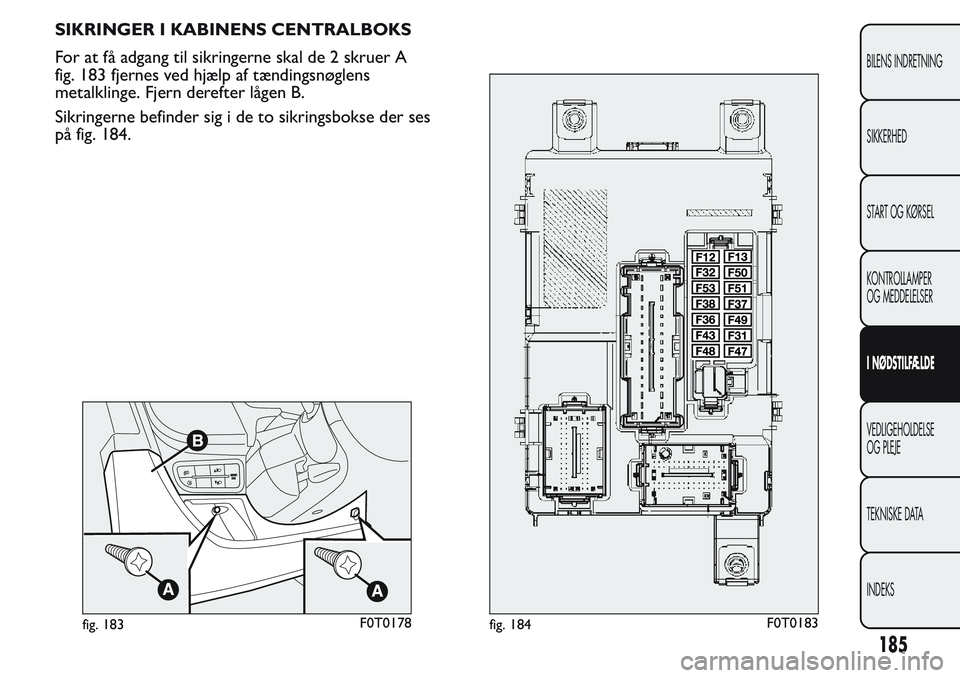

SIKRINGER I KABINENS CENTRALBOKS
For at få adgang til sikringerne skal de 2 skruer A
fig. 183 fjernes ved hjælp af tændingsnøglens
metalklinge. Fjern derefter lågen B.
Sikringerne befinder sig i de to sikringsbokse der ses
på fig. 184.
fig. 183F0T0178fig. 184F0T0183
185
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

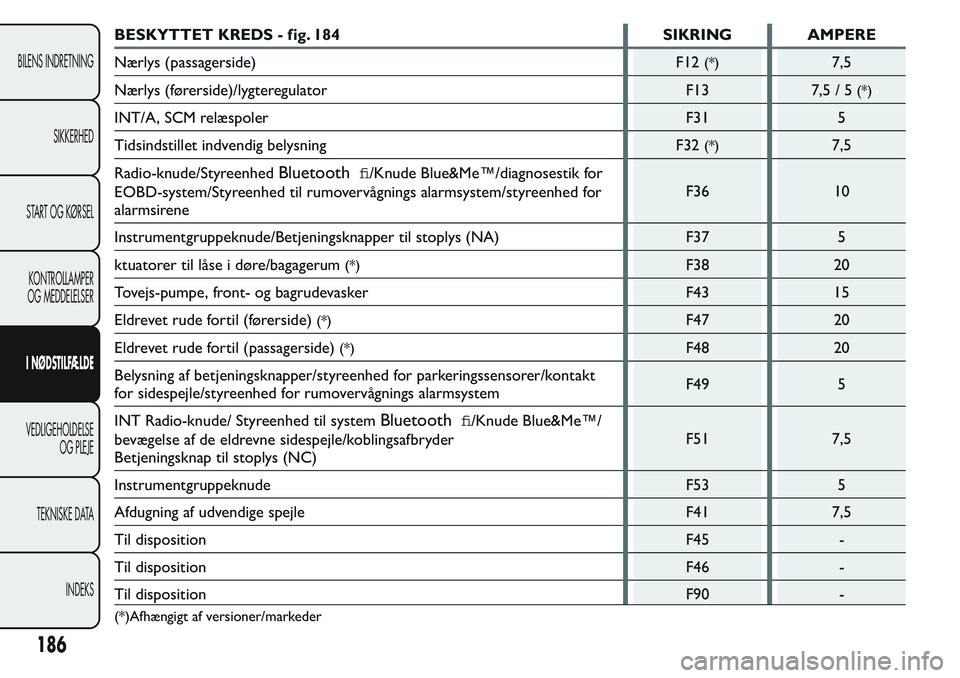

BESKYTTET KREDS - fig. 184 SIKRING AMPERE
Nærlys (passagerside)
F12
(*)7,5
Nærlys (førerside)/lygteregulator F13
7,5/5
(*)
INT/A, SCM relæspoler F31 5
Tidsindstillet indvendig belysning
F32
(*)7,5
Radio-knude/Styreenhed
Bluetoothfi/Knude Blue&Me™/diagnosestik for
EOBD-system/Styreenhed til rumovervågnings alarmsystem/styreenhed for
alarmsireneF36 10
Instrumentgruppeknude/Betjeningsknapper til stoplys (NA) F37 5
ktuatorer til låse i døre/bagagerum
(*)F38 20
Tovejs-pumpe, front- og bagrudevasker F43 15
Eldrevet rude fortil (førerside)
(*)F47 20
Eldrevet rude fortil (passagerside)
(*)F48 20
Belysning af betjeningsknapper/styreenhed for parkeringssensorer/kontakt
for sidespejle/styreenhed for rumovervågnings alarmsystemF49 5
INT Radio-knude/ Styreenhed til system
Bluetoothfi/Knude Blue&Me™/
bevægelse af de eldrevne sidespejle/koblingsafbryder
Betjeningsknap til stoplys (NC)F51 7,5
Instrumentgruppeknude F53 5
Afdugning af udvendige spejle F41 7,5
Til disposition F45 -
Til disposition F46 -
Til disposition F90 -
(*)Afhængigt af versioner/markeder
