FIAT FIORINO 2017 Knjižica za upotrebu i održavanje (in Serbian)

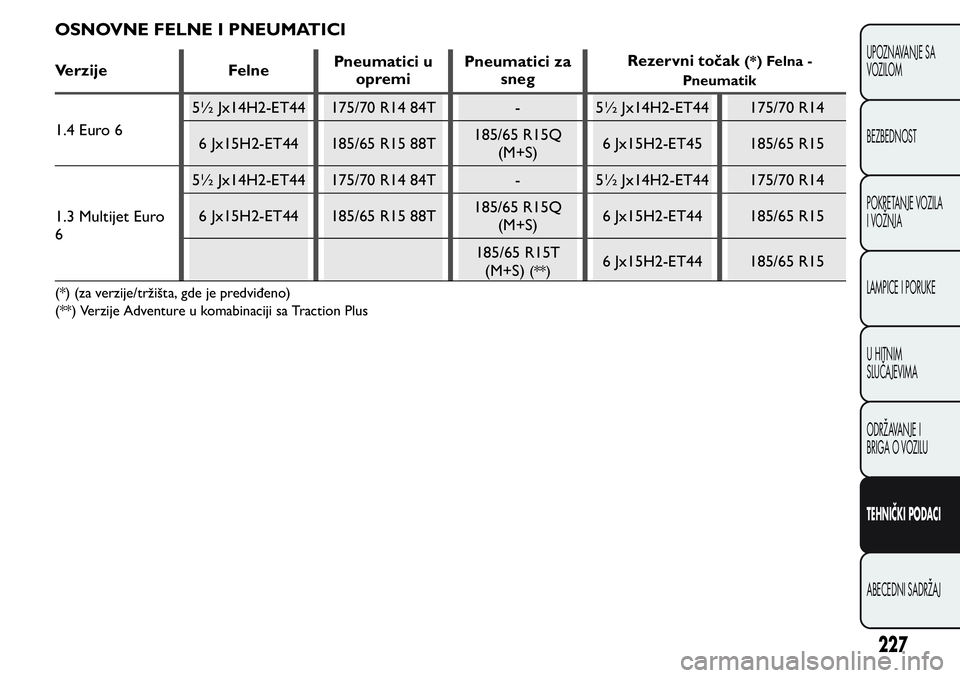

OSNOVNE FELNE I PNEUMATICI
Verzije FelnePneumatici u
opremiPneumatici za
snegRezervni točak(*) Felna -
Pneumatik
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (za verzije/tržišta, gde je predviđeno)
(**) Verzije Adventure u komabinaciji sa Traction Plus
227
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

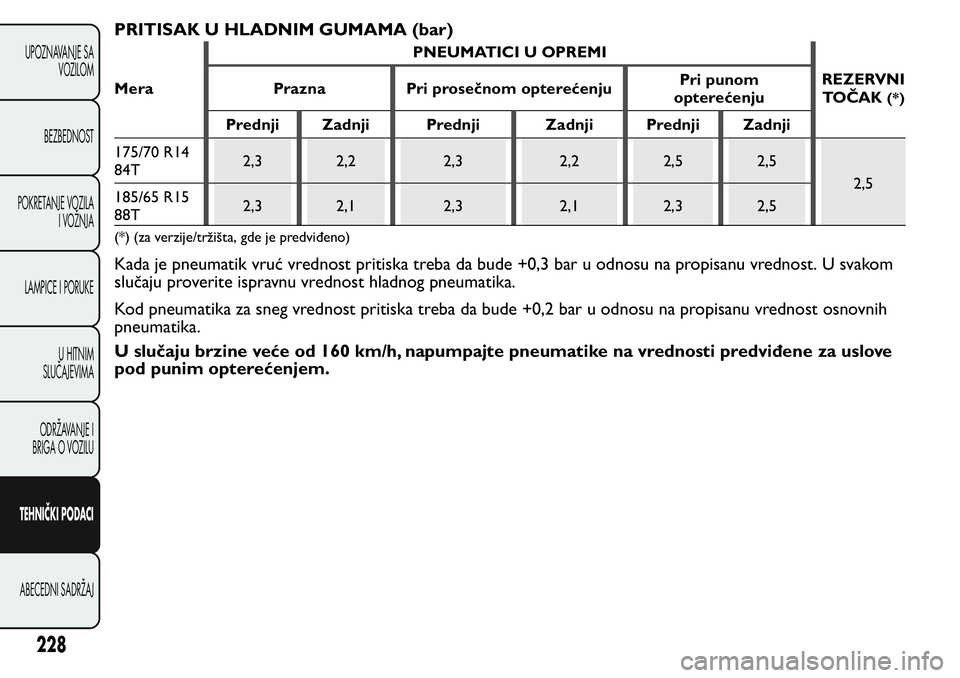

PRITISAK U HLADNIM GUMAMA (bar)
MeraPNEUMATICI U OPREMI
REZERVNI
TO ČA K(*)Prazna Pri prosečnom opterećenjuPri punom
opterećenju
Prednji Zadnji Prednji Zadnji Prednji Zadnji
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (za verzije/tržišta, gde je predviđeno)
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom
slučaju proverite ispravnu vrednost hladnog pneumatika.
Kod pneumatika za sneg vrednost pritiska treba da bude +0,2 bar u odnosu na propisanu vrednost osnovnih
pneumatika.
U slučaju brzine veće od 160 km/h, napumpajte pneumatike na vrednosti predviđene za uslove
pod punim opterećenjem.
228
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

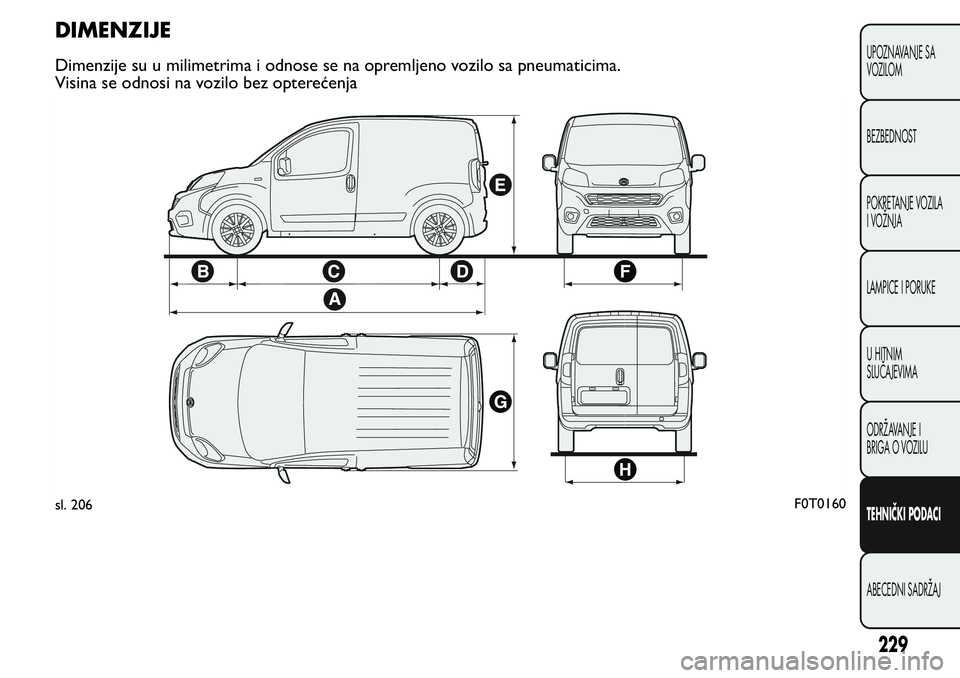

DIMENZIJE
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima.
Visina se odnosi na vozilo bez opterećenja
sl. 206F0T0160
229
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

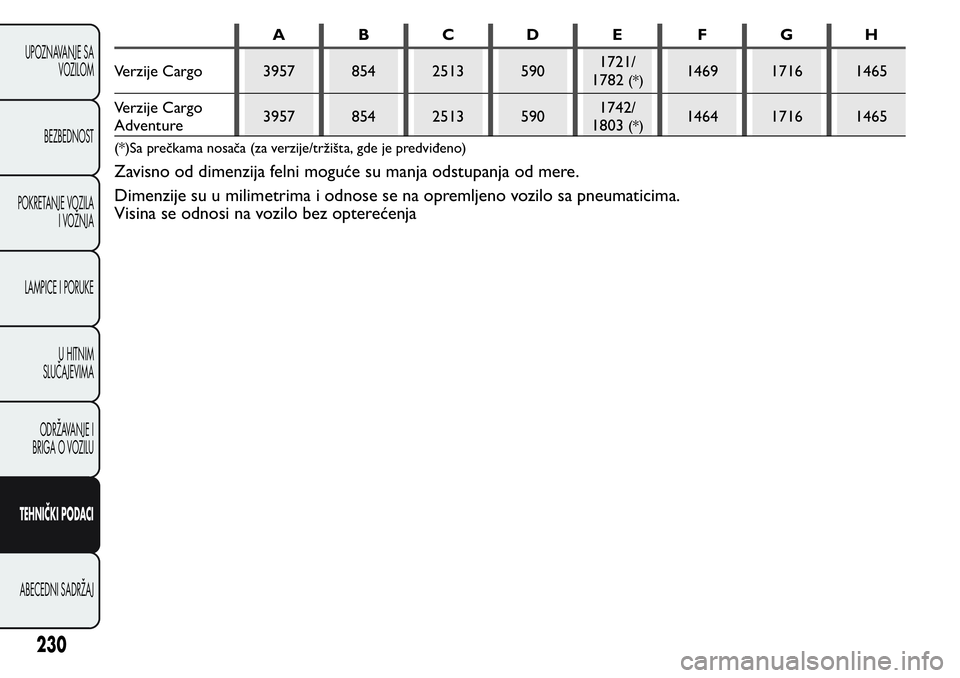

ABCDE FGH
Verzije Cargo 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Verzije Cargo
Adventure3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)Sa prečkama nosača (za verzije/tržišta, gde je predviđeno)
Zavisno od dimenzija felni moguće su manja odstupanja od mere.
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima.
Visina se odnosi na vozilo bez opterećenja
230
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

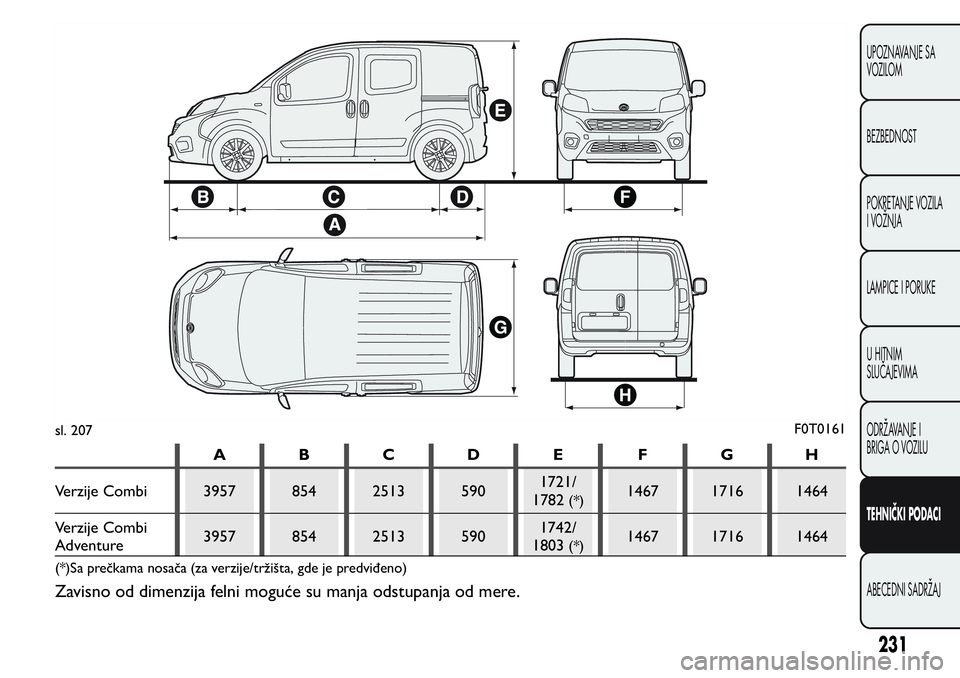

ABCDE FGH
Verzije Combi 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Verzije Combi
Adventure3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)Sa prečkama nosača (za verzije/tržišta, gde je predviđeno)
Zavisno od dimenzija felni moguće su manja odstupanja od mere.
sl. 207F0T0161
231
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

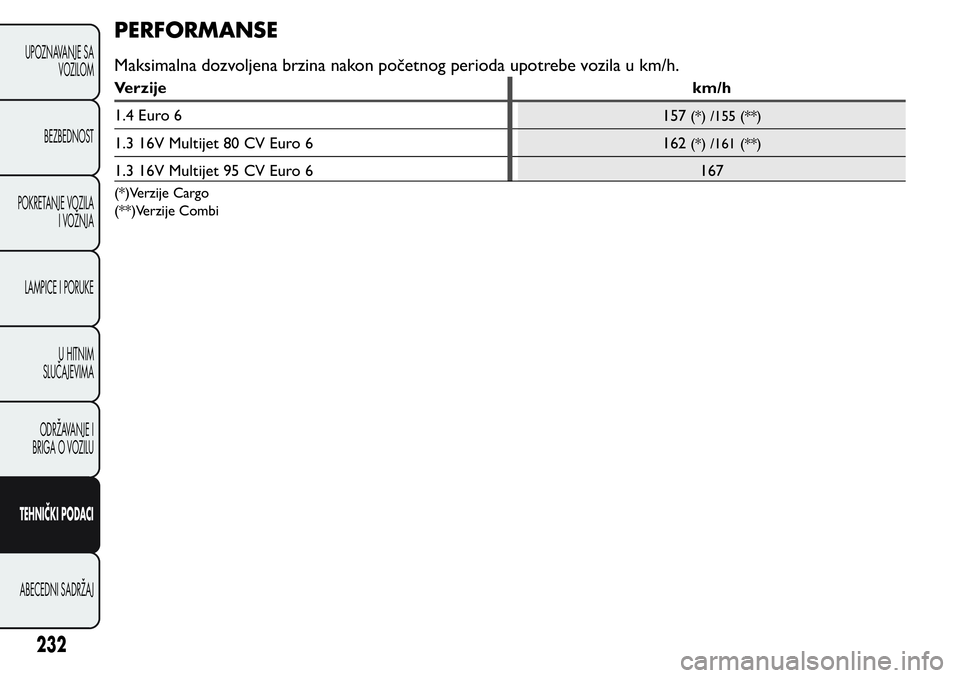

PERFORMANSE
Maksimalna dozvoljena brzina nakon početnog perioda upotrebe vozila u km/h.
Verzijekm/h
1.4 Euro 6
157
(*) /155 (**)
1.3 16V Multijet 80 CV Euro 6
162(*) /161 (**)
1.3 16V Multijet 95 CV Euro 6 167
(*)Verzije Cargo
(**)Verzije Combi
232
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

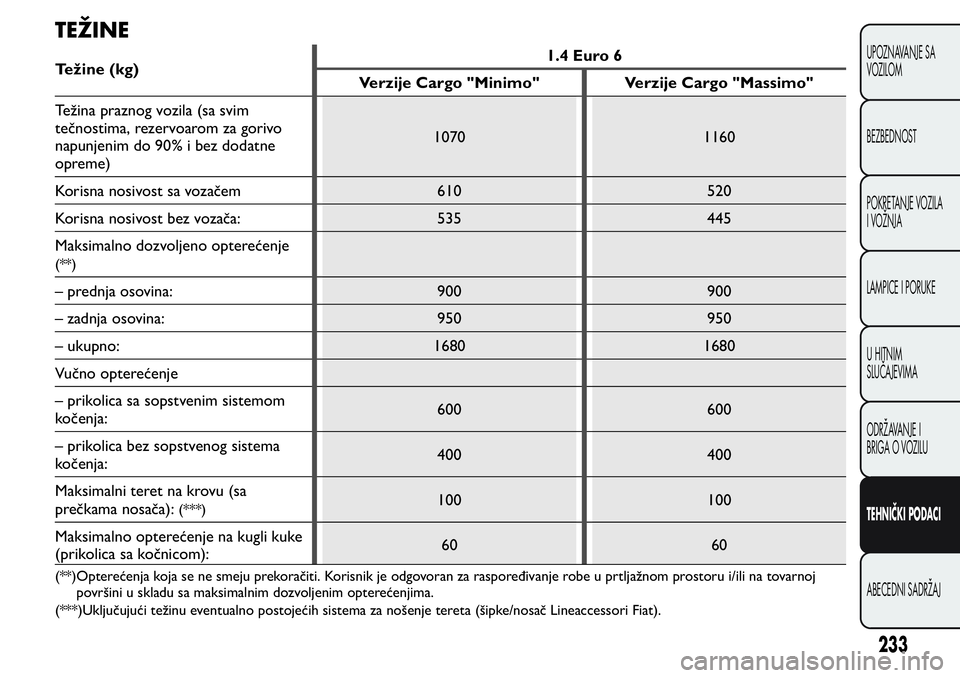

TEŽINE
Težine (kg)1.4 Euro 6
Verzije Cargo "Minimo" Verzije Cargo "Massimo"
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1070 1160
Korisna nosivost sa vozačem 610 520
Korisna nosivost bez vozača: 535 445
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 900 900
– zadnja osovina: 950 950
– ukupno: 1680 1680
Vučno opterećenje
– prikolica sa sopstvenim sistemom
kočenja:600 600
– prikolica bez sopstvenog sistema
kočenja:400 400
Maksimalni teret na krovu (sa
prečkama nosača):
(***)100 100
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom):60 60
(**)Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj
površini u skladu sa maksimalnim dozvoljenim opterećenjima.
(***)Uključujući težinu eventualno postojećih sistema za nošenje tereta (šipke/nosač Lineaccessori Fiat).
233
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

NAPOMENA Verzije Adventure imaju iste nosivosti kao ostale verzije.
Težine (kg)1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Verzije Cargo
"Minimo"Verzije Cargo
"Massimo"Verzije Cargo
"Minimo"Verzije Cargo
"Massimo"
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1090 1180 1090 1180
Korisna nosivost sa vozačem 610 520 610 520
Korisna nosivost bez vozača: 535 445 535 445
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 900 900 900 900
– zadnja osovina: 950 950 950 950
– ukupno: 1700 1700 1700 1700
Vučno opterećenje
– prikolica sa sopstvenim sistemom
kočenja:1000 1000 1000 1000
– prikolica bez sopstvenog sistema
kočenja:400 400 400 400
(**)Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj
površini u skladu sa maksimalnim dozvoljenim opterećenjima.
234
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

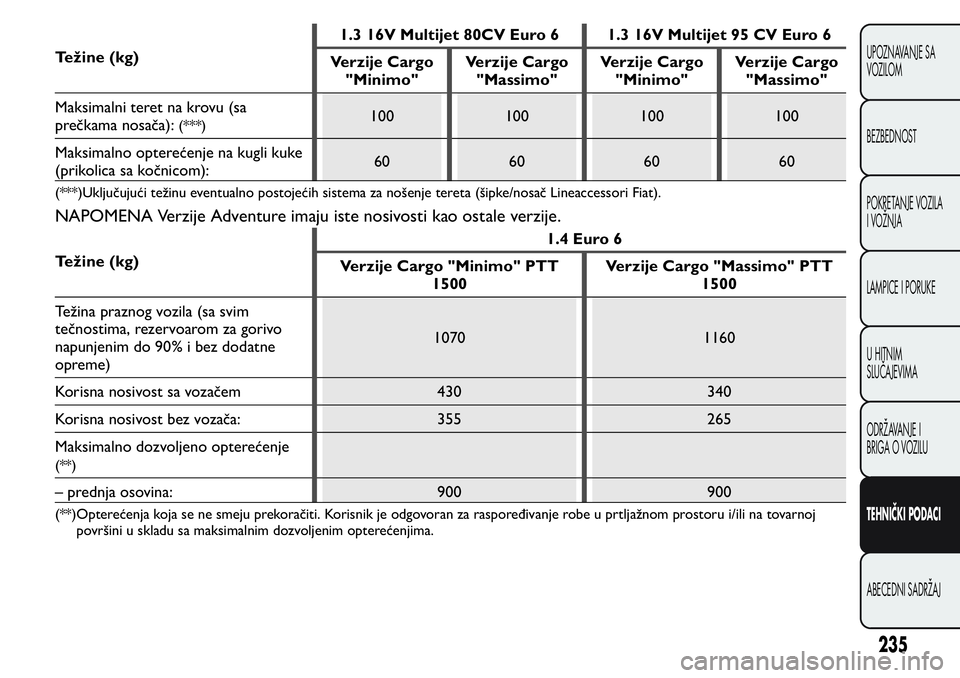

Težine (kg)1.3 16V Multijet 80CV Euro 6 1.3 16V Multijet 95 CV Euro 6
Verzije Cargo
"Minimo"Verzije Cargo
"Massimo"Verzije Cargo
"Minimo"Verzije Cargo
"Massimo"
Maksimalni teret na krovu (sa
prečkama nosača):
(***)100 100 100 100
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom):60 60 60 60
(***)Uključujući težinu eventualno postojećih sistema za nošenje tereta (šipke/nosač Lineaccessori Fiat).
NAPOMENA Verzije Adventure imaju iste nosivosti kao ostale verzije.
Težine (kg)1.4 Euro 6
Verzije Cargo "Minimo" PTT
1500Verzije Cargo "Massimo" PTT
1500
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1070 1160
Korisna nosivost sa vozačem 430 340
Korisna nosivost bez vozača: 355 265
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 900 900
(**)Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj
površini u skladu sa maksimalnim dozvoljenim opterećenjima.
235
UPOZNAVANJE SA
VOZILOM
BEZBEDNOST
POKRETANJE VOZILA
I VOŽNJA
LAMPICE I PORUKE
U HITNIM
SLUČAJEVIMA
ODRŽAVANJE I
BRIGA O VOZILU
TEHNIČKI PODACI
ABECEDNI SADRŽAJ

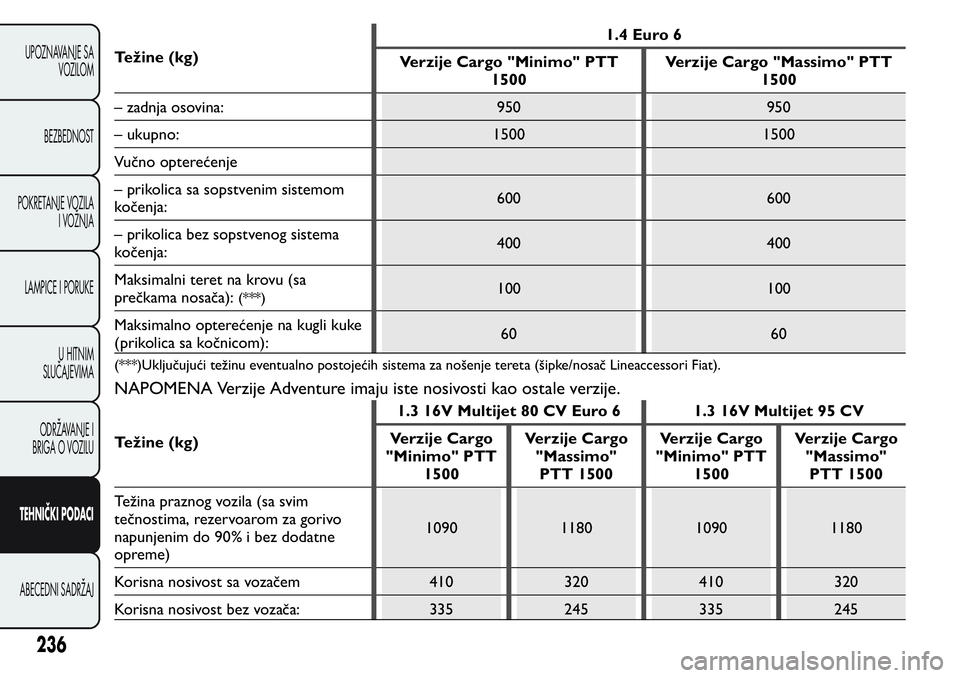

Težine (kg)1.4 Euro 6
Verzije Cargo "Minimo" PTT
1500Verzije Cargo "Massimo" PTT
1500
– zadnja osovina: 950 950
– ukupno: 1500 1500
Vučno opterećenje
– prikolica sa sopstvenim sistemom
kočenja:600 600
– prikolica bez sopstvenog sistema
kočenja:400 400
Maksimalni teret na krovu (sa
prečkama nosača):
(***)100 100
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom):60 60
(***)Uključujući težinu eventualno postojećih sistema za nošenje tereta (šipke/nosač Lineaccessori Fiat).
NAPOMENA Verzije Adventure imaju iste nosivosti kao ostale verzije.
Težine (kg)1.3 16V Multijet 80 CV Euro 6 1.3 16V Multijet 95 CV
Verzije Cargo
"Minimo" PTT
1500Verzije Cargo
"Massimo"
PTT 1500Verzije Cargo
"Minimo" PTT
1500Verzije Cargo
"Massimo"
PTT 1500
Težina praznog vozila (sa svim
tečnostima, rezervoarom za gorivo
napunjenim do 90% i bez dodatne
opreme)1090 1180 1090 1180
Korisna nosivost sa vozačem 410 320 410 320
Korisna nosivost bez vozača: 335 245 335 245
