FIAT FIORINO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

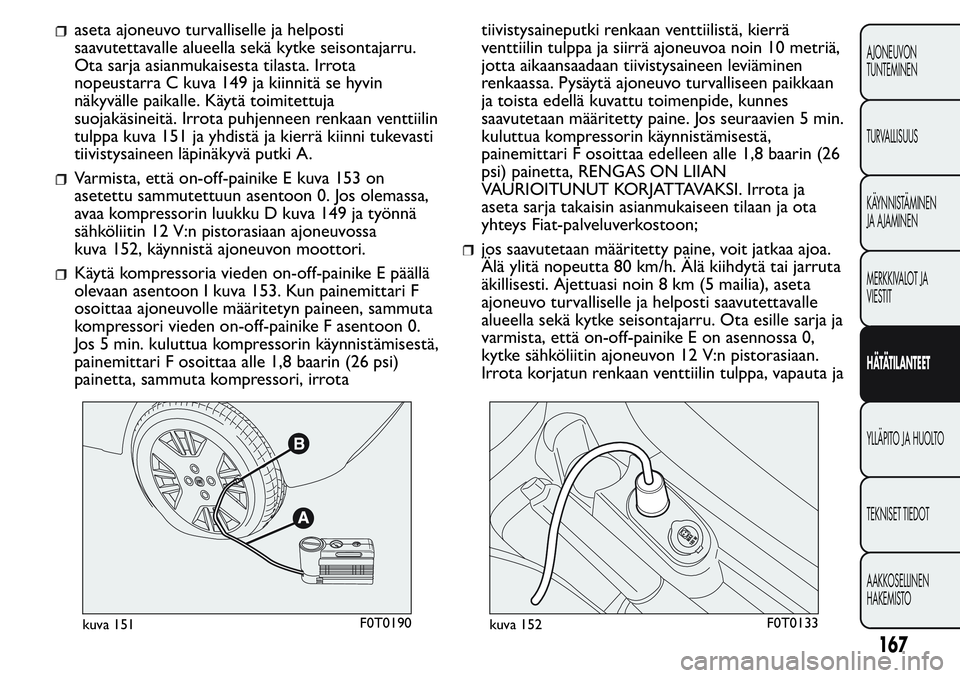

aseta ajoneuvo turvalliselle ja helposti
saavutettavalle alueella sekä kytke seisontajarru.
Ota sarja asianmukaisesta tilasta. Irrota
nopeustarra C kuva 149 ja kiinnitä se hyvin
näkyvälle paikalle. Käytä toimitettuja
suojakäsineitä. Irrota puhjenneen renkaan venttiilin
tulppa kuva 151 ja yhdistä ja kierrä kiinni tukevasti
tiivistysaineen läpinäkyvä putki A.
Varmista, että on-off-painike E kuva 153 on
asetettu sammutettuun asentoon 0. Jos olemassa,
avaa kompressorin luukku D kuva 149 ja työnnä
sähköliitin 12 V:n pistorasiaan ajoneuvossa
kuva 152, käynnistä ajoneuvon moottori.
Käytä kompressoria vieden on-off-painike E päällä
olevaan asentoon I kuva 153. Kun painemittari F
osoittaa ajoneuvolle määritetyn paineen, sammuta
kompressori vieden on-off-painike F asentoon 0.
Jos 5 min. kuluttua kompressorin käynnistämisestä,
painemittari F osoittaa alle 1,8 baarin (26 psi)
painetta, sammuta kompressori, irrotatiivistysaineputki renkaan venttiilistä, kierrä
venttiilin tulppa ja siirrä ajoneuvoa noin 10 metriä,
jotta aikaansaadaan tiivistysaineen leviäminen
renkaassa. Pysäytä ajoneuvo turvalliseen paikkaan
ja toista edellä kuvattu toimenpide, kunnes
saavutetaan määritetty paine. Jos seuraavien 5 min.
kuluttua kompressorin käynnistämisestä,
painemittari F osoittaa edelleen alle 1,8 baarin (26
psi) painetta, RENGAS ON LIIAN
VAURIOITUNUT KORJATTAVAKSI. Irrota ja
aseta sarja takaisin asianmukaiseen tilaan ja ota
yhteys Fiat-palveluverkostoon;
jos saavutetaan määritetty paine, voit jatkaa ajoa.
Älä ylitä nopeutta 80 km/h. Älä kiihdytä tai jarruta
äkillisesti. Ajettuasi noin 8 km (5 mailia), aseta
ajoneuvo turvalliselle ja helposti saavutettavalle
alueella sekä kytke seisontajarru. Ota esille sarja ja
varmista, että on-off-painike E on asennossa 0,
kytke sähköliitin ajoneuvon 12 V:n pistorasiaan.
Irrota korjatun renkaan venttiilin tulppa, vapauta ja
kuva 151F0T0190kuva 152F0T0133
167
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

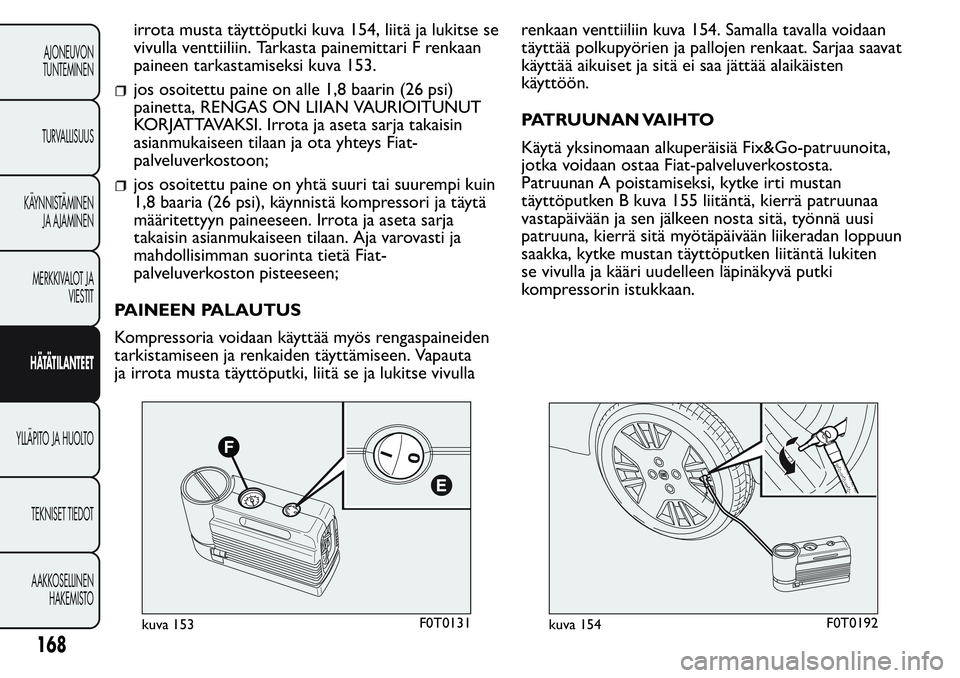

irrota musta täyttöputki kuva 154, liitä ja lukitse se
vivulla venttiiliin. Tarkasta painemittari F renkaan
paineen tarkastamiseksi kuva 153.
jos osoitettu paine on alle 1,8 baarin (26 psi)
painetta, RENGAS ON LIIAN VAURIOITUNUT
KORJATTAVAKSI. Irrota ja aseta sarja takaisin
asianmukaiseen tilaan ja ota yhteys Fiat-
palveluverkostoon;
jos osoitettu paine on yhtä suuri tai suurempi kuin
1,8 baaria (26 psi), käynnistä kompressori ja täytä
määritettyyn paineeseen. Irrota ja aseta sarja
takaisin asianmukaiseen tilaan. Aja varovasti ja
mahdollisimman suorinta tietä Fiat-
palveluverkoston pisteeseen;
PAINEEN PALAUTUS
Kompressoria voidaan käyttää myös rengaspaineiden
tarkistamiseen ja renkaiden täyttämiseen. Vapauta
ja irrota musta täyttöputki, liitä se ja lukitse vivullarenkaan venttiiliin kuva 154. Samalla tavalla voidaan
täyttää polkupyörien ja pallojen renkaat. Sarjaa saavat
käyttää aikuiset ja sitä ei saa jättää alaikäisten
käyttöön.
PATRUUNAN VAIHTO
Käytä yksinomaan alkuperäisiä Fix&Go-patruunoita,
jotka voidaan ostaa Fiat-palveluverkostosta.
Patruunan A poistamiseksi, kytke irti mustan
täyttöputken B kuva 155 liitäntä, kierrä patruunaa
vastapäivään ja sen jälkeen nosta sitä, työnnä uusi
patruuna, kierrä sitä myötäpäivään liikeradan loppuun
saakka, kytke mustan täyttöputken liitäntä lukiten
se vivulla ja kääri uudelleen läpinäkyvä putki
kompressorin istukkaan.
kuva 153F0T0131kuva 154F0T0192
168
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

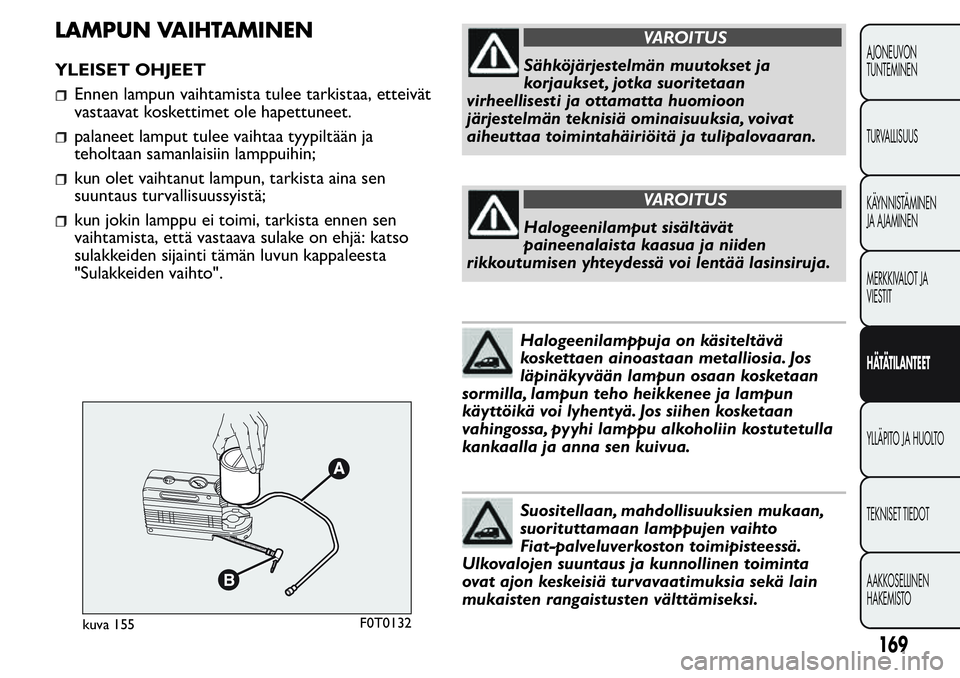

LAMPUN VAIHTAMINEN
YLEISET OHJEET
Ennen lampun vaihtamista tulee tarkistaa, etteivät
vastaavat koskettimet ole hapettuneet.
palaneet lamput tulee vaihtaa tyypiltään ja
teholtaan samanlaisiin lamppuihin;
kun olet vaihtanut lampun, tarkista aina sen
suuntaus turvallisuussyistä;
kun jokin lamppu ei toimi, tarkista ennen sen
vaihtamista, että vastaava sulake on ehjä: katso
sulakkeiden sijainti tämän luvun kappaleesta
"Sulakkeiden vaihto".
VAROITUS
Sähköjärjestelmän muutokset ja
korjaukset , jotka suoritetaan
virheellisesti ja ottamatta huomioon
järjestelmän teknisiä ominaisuuksia, voivat
aiheuttaa toimintahäiriöitä ja tulipalovaaran.
VAROITUS
Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää lasinsiruja.
Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin kostutetulla
kankaalla ja anna sen kuivua.
Suositellaan, mahdollisuuksien mukaan,
suorituttamaan lamppujen vaihto
Fiat-palveluverkoston toimipisteessä.
Ulkovalojen suuntaus ja kunnollinen toiminta
ovat ajon keskeisiä turvavaatimuksia sekä lain
mukaisten rangaistusten välttämiseksi.
kuva 155F0T0132
169
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

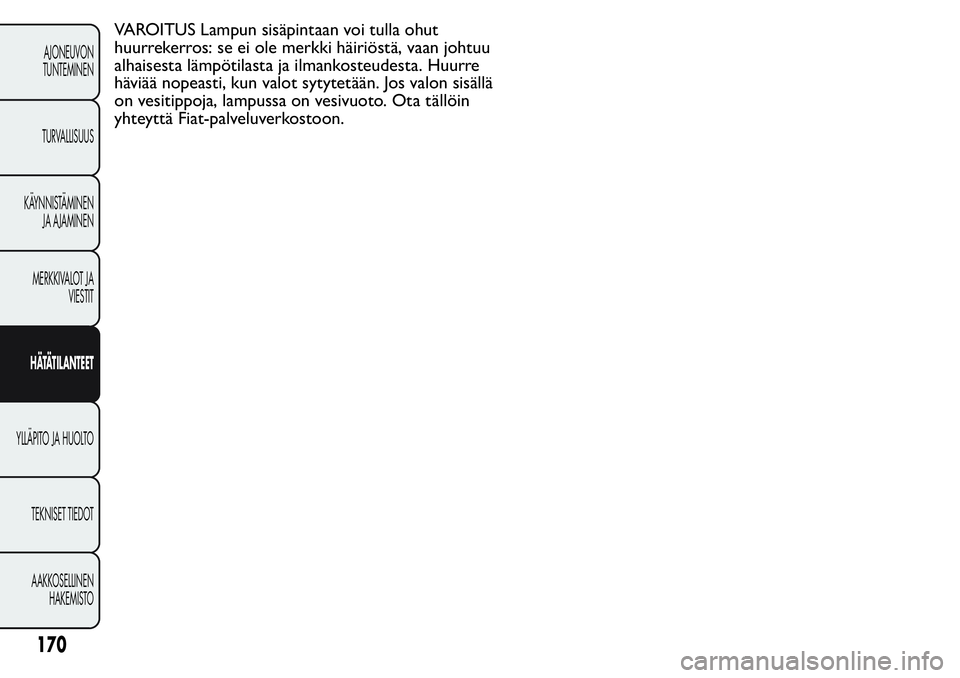

VAROITUS Lampun sisäpintaan voi tulla ohut
huurrekerros: se ei ole merkki häiriöstä, vaan johtuu
alhaisesta lämpötilasta ja ilmankosteudesta. Huurre
häviää nopeasti, kun valot sytytetään. Jos valon sisällä
on vesitippoja, lampussa on vesivuoto. Ota tällöin
yhteyttä Fiat-palveluverkostoon.
170
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

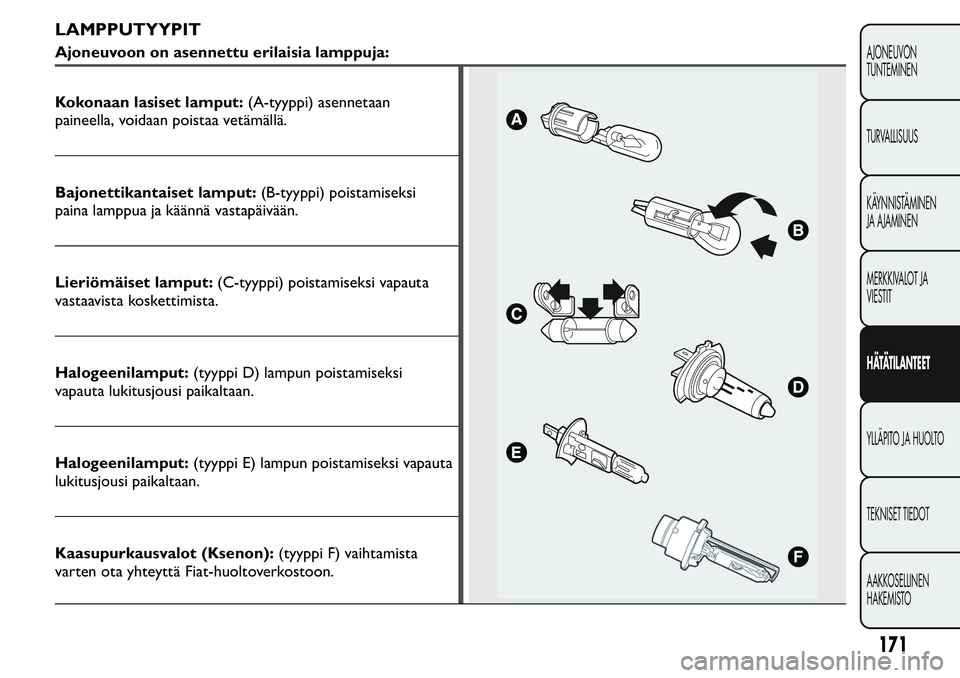

LAMPPUTYYPIT
Ajoneuvoon on asennettu erilaisia lamppuja:
Kokonaan lasiset lamput:(A-tyyppi) asennetaan
paineella, voidaan poistaa vetämällä.
Bajonettikantaiset lamput:(B-tyyppi) poistamiseksi
paina lamppua ja käännä vastapäivään.
Lieriömäiset lamput:(C-tyyppi) poistamiseksi vapauta
vastaavista koskettimista.
Halogeenilamput:(tyyppi D) lampun poistamiseksi
vapauta lukitusjousi paikaltaan.
Halogeenilamput:(tyyppi E) lampun poistamiseksi vapauta
lukitusjousi paikaltaan.
Kaasupurkausvalot (Ksenon):(tyyppi F) vaihtamista
varten ota yhteyttä Fiat-huoltoverkostoon.
171
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

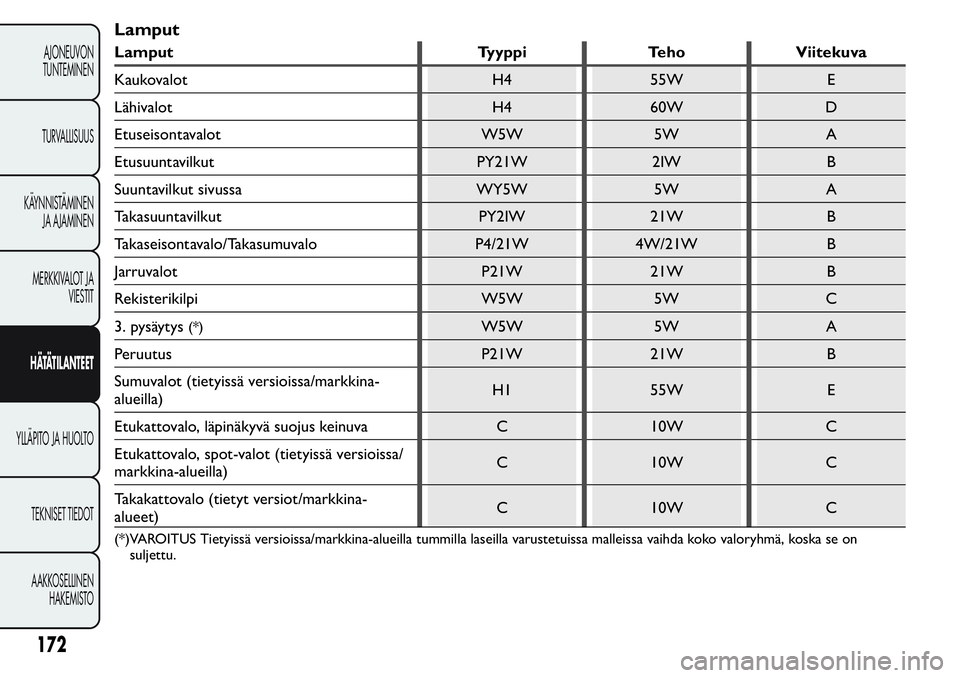

Lamput
Lamput Tyyppi Teho Viitekuva
Kaukovalot H4 55W E
Lähivalot H4 60W D
Etuseisontavalot W5W 5W A
Etusuuntavilkut PY21W 2IW B
Suuntavilkut sivussa WY5W 5W A
Takasuuntavilkut PY2IW 21W B
Takaseisontavalo/Takasumuvalo P4/21W 4W/21W B
Jarruvalot P21W 21W B
Rekisterikilpi W5W 5W C
3. pysäytys
(*)W5W 5W A
Peruutus P21W 21W B
Sumuvalot (tietyissä versioissa/markkina-
alueilla)H1 55W E
Etukattovalo, läpinäkyvä suojus keinuva C 10W C
Etukattovalo, spot-valot (tietyissä versioissa/
markkina-alueilla)C 10W C
Takakattovalo (tietyt versiot/markkina-
alueet)C 10W C
(*)VAROITUS Tietyissä versioissa/markkina-alueilla tummilla laseilla varustetuissa malleissa vaihda koko valoryhmä, koska se on
suljettu.
172
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

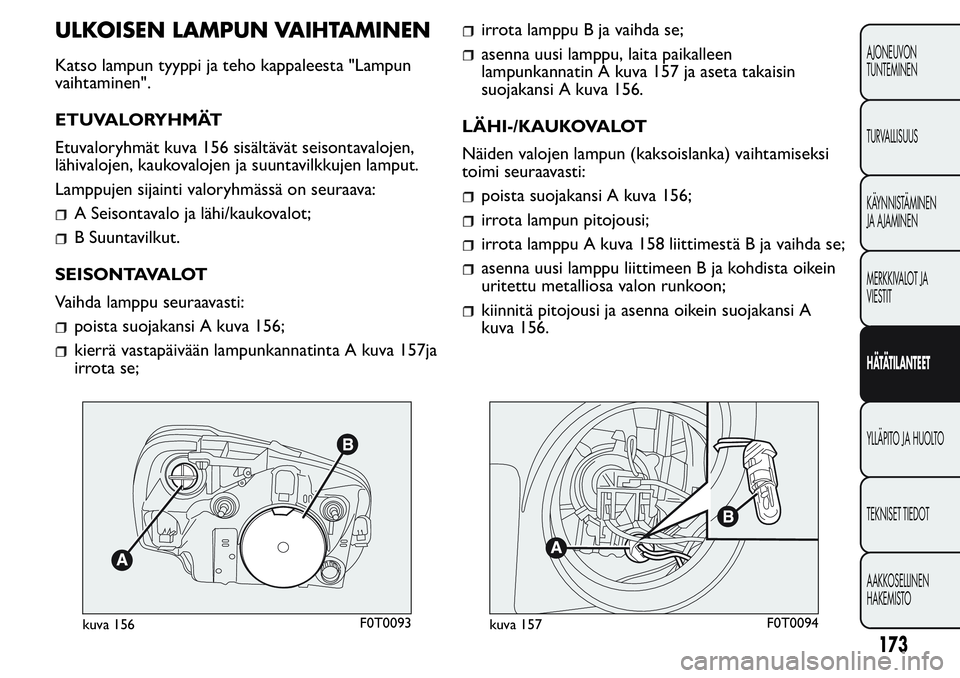

ULKOISEN LAMPUN VAIHTAMINEN
Katso lampun tyyppi ja teho kappaleesta "Lampun
vaihtaminen".
ETUVALORYHMÄT
Etuvaloryhmät kuva 156 sisältävät seisontavalojen,
lähivalojen, kaukovalojen ja suuntavilkkujen lamput.
Lamppujen sijainti valoryhmässä on seuraava:
A Seisontavalo ja lähi/kaukovalot;
B Suuntavilkut.
SEISONTAVALOT
Vaihda lamppu seuraavasti:
poista suojakansi A kuva 156;
kierrä vastapäivään lampunkannatinta A kuva 157ja
irrota se;
irrota lamppu B ja vaihda se;
asenna uusi lamppu, laita paikalleen
lampunkannatin A kuva 157 ja aseta takaisin
suojakansi A kuva 156.
LÄHI-/KAUKOVALOT
Näiden valojen lampun (kaksoislanka) vaihtamiseksi
toimi seuraavasti:
poista suojakansi A kuva 156;
irrota lampun pitojousi;
irrota lamppu A kuva 158 liittimestä B ja vaihda se;
asenna uusi lamppu liittimeen B ja kohdista oikein
uritettu metalliosa valon runkoon;
kiinnitä pitojousi ja asenna oikein suojakansi A
kuva 156.
kuva 156F0T0093kuva 157F0T0094
173
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

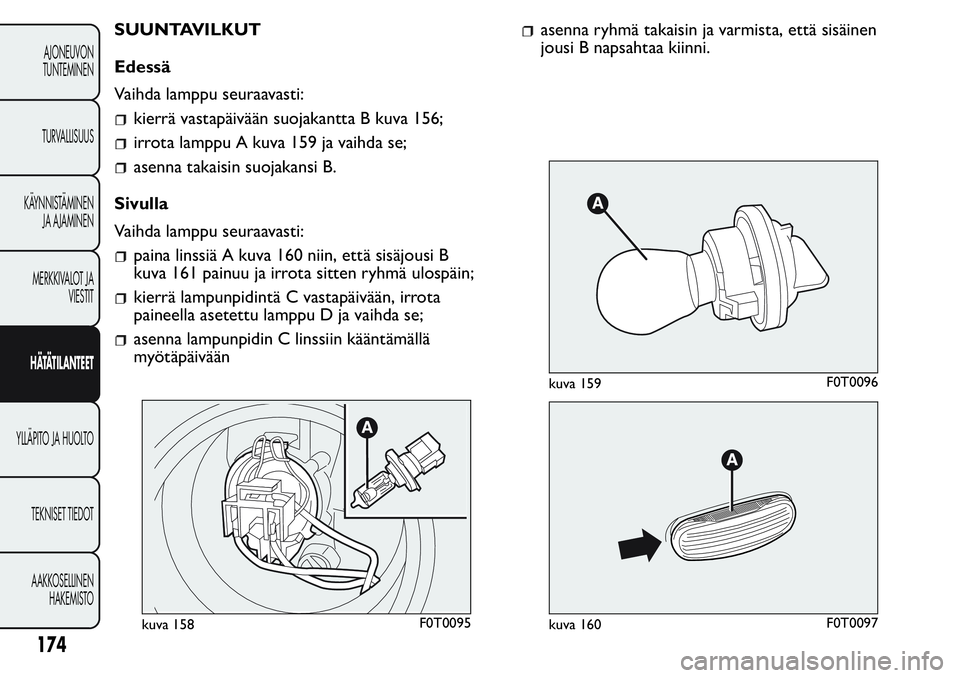

SUUNTAVILKUT
Edessä
Vaihda lamppu seuraavasti:
kierrä vastapäivään suojakantta B kuva 156;
irrota lamppu A kuva 159 ja vaihda se;
asenna takaisin suojakansi B.
Sivulla
Vaihda lamppu seuraavasti:
paina linssiä A kuva 160 niin, että sisäjousi B
kuva 161 painuu ja irrota sitten ryhmä ulospäin;
kierrä lampunpidintä C vastapäivään, irrota
paineella asetettu lamppu D ja vaihda se;
asenna lampunpidin C linssiin kääntämällä
myötäpäivään
asenna ryhmä takaisin ja varmista, että sisäinen
jousi B napsahtaa kiinni.
kuva 158F0T0095
kuva 159F0T0096
kuva 160F0T0097
174
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUMUVALOT
(tietyissä versioissa/markkina-alueilla)
VAROITUS Sumuvalojen vaihtamista varten käänny
Fiat-palveluverkoston puoleen.
TAKAVALORYHMÄT
Takavaloryhmä sisältää seisontavalot, suuntavilkut,
peruutusvalon/takasumuvalon ja jarruvalon (seis).
Valoryhmiin päästään seuraavalla tavalla:
avaa takaovet;
ruuvaa auki ruuvit A kuva 162 päästäksesi käsiksi
valoryhmään B kuva 163;
irrota liitin C kuva 163.
Lamppujen sijainti valoryhmässä kuva 164 ja
kuva 165on seuraava:
AJarruvalot;
BSuuntavilkut;
CPeruutusvalot;
DSeisontavalot/takasumuvalot.
kuva 161F0T0098kuva 162F0T0099
175
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

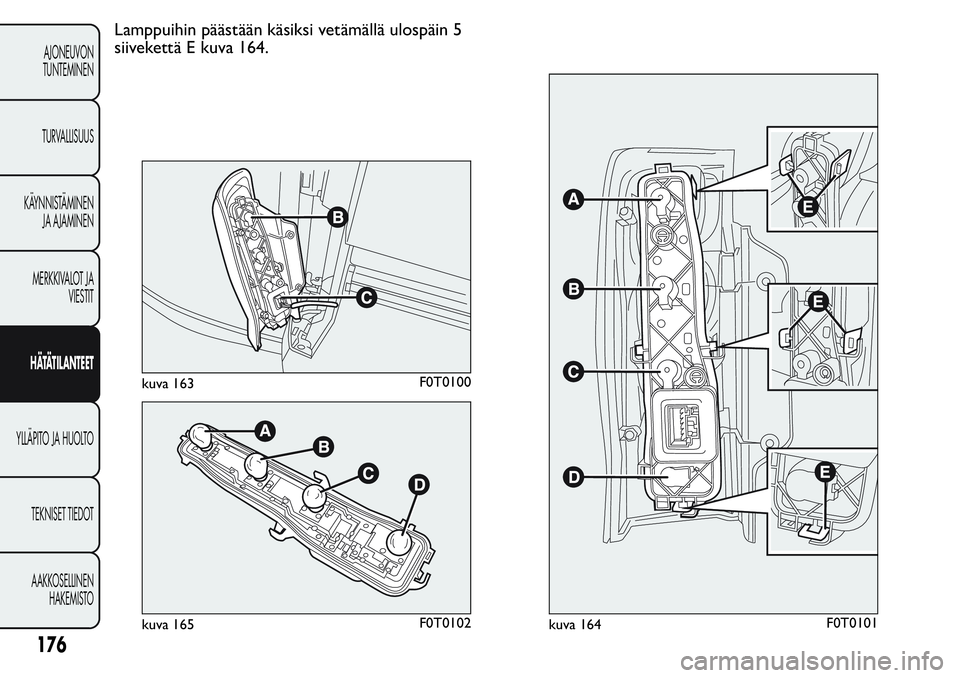

Lamppuihin päästään käsiksi vetämällä ulospäin 5
siivekettä E kuva 164.
kuva 163F0T0100
kuva 165F0T0102kuva 164F0T0101
