FIAT FIORINO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

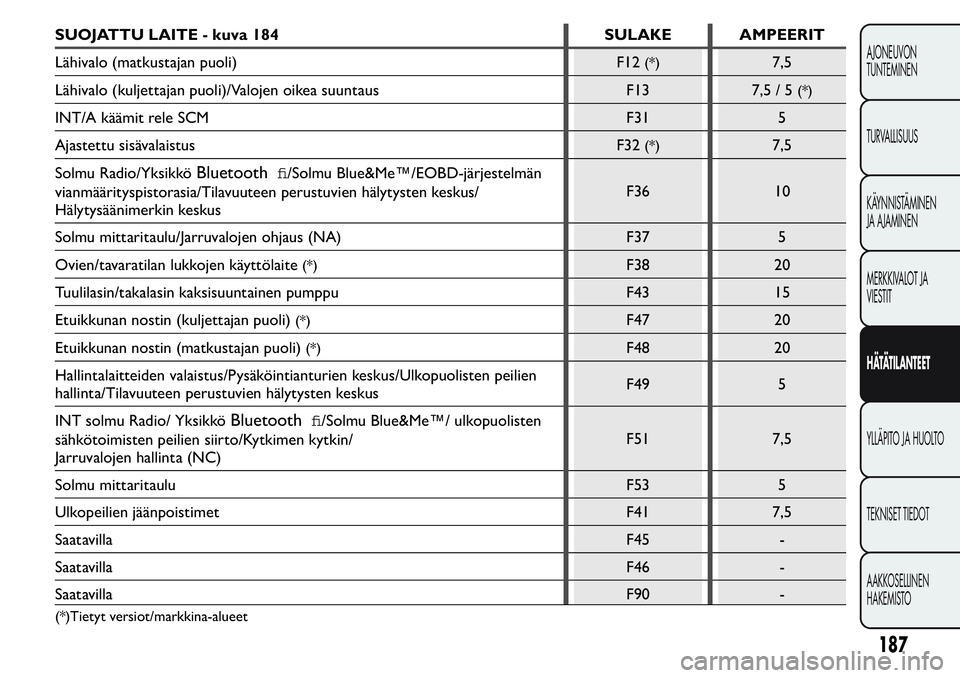

SUOJATTU LAITE - kuva 184 SULAKE AMPEERIT
Lähivalo (matkustajan puoli)
F12
(*)7,5
Lähivalo (kuljettajan puoli)/Valojen oikea suuntaus F13
7,5 / 5
(*)
INT/A käämit rele SCM F31 5
Ajastettu sisävalaistus
F32
(*)7,5
Solmu Radio/Yksikkö
Bluetoothfi/Solmu Blue&Me™/EOBD-järjestelmän
vianmäärityspistorasia/Tilavuuteen perustuvien hälytysten keskus/
Hälytysäänimerkin keskusF36 10
Solmu mittaritaulu/Jarruvalojen ohjaus (NA) F37 5
Ovien/tavaratilan lukkojen käyttölaite
(*)F38 20
Tuulilasin/takalasin kaksisuuntainen pumppu F43 15
Etuikkunan nostin (kuljettajan puoli)
(*)F47 20
Etuikkunan nostin (matkustajan puoli)
(*)F48 20
Hallintalaitteiden valaistus/Pysäköintianturien keskus/Ulkopuolisten peilien
hallinta/Tilavuuteen perustuvien hälytysten keskusF49 5
INT solmu Radio/ Yksikkö
Bluetoothfi/Solmu Blue&Me™/ ulkopuolisten
sähkötoimisten peilien siirto/Kytkimen kytkin/
Jarruvalojen hallinta (NC)F51 7,5
Solmu mittaritaulu F53 5
Ulkopeilien jäänpoistimet F41 7,5
Saatavilla F45 -
Saatavilla F46 -
Saatavilla F90 -
(*)Tietyt versiot/markkina-alueet
187
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 184 SULAKE AMPEERIT
Saatavilla F91 -
Saatavilla F92 -
Saatavilla F93 -
Savukkeensytytin/Matkustamon pistorasia F94 15
Saatavilla F95 -
Savukkeensytytin/Matkustamon pistorasia F96 15
Etuistuimen lämmitin (kuljettajan puoli) F97 10
Etuistuimen lämmitin (matkustajan puoli) F98 10
188
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

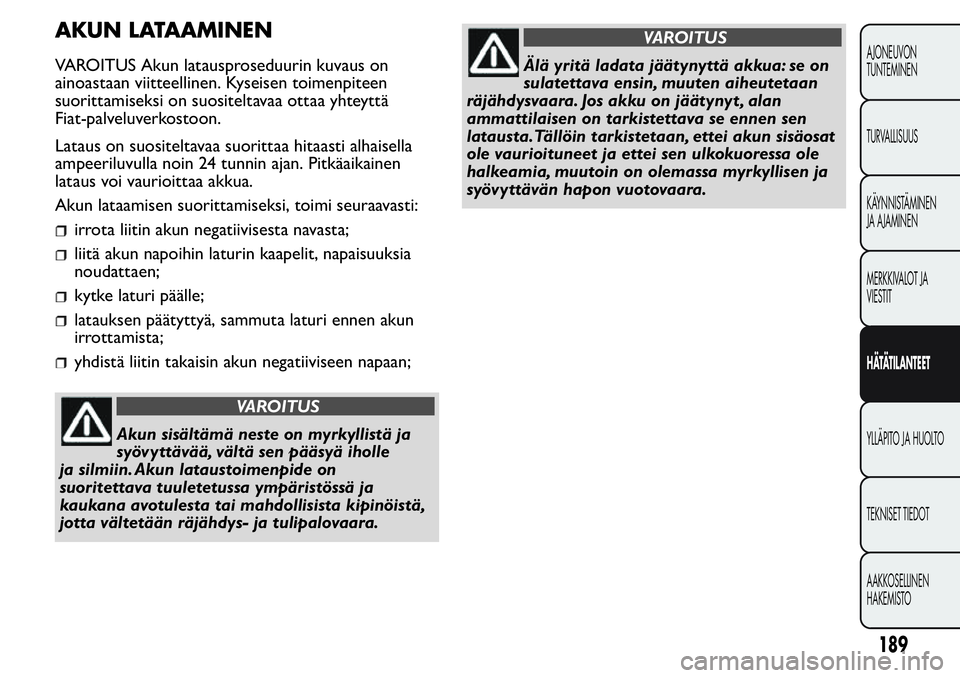

AKUN LATAAMINEN
VAROITUS Akun latausproseduurin kuvaus on
ainoastaan viitteellinen. Kyseisen toimenpiteen
suorittamiseksi on suositeltavaa ottaa yhteyttä
Fiat-palveluverkostoon.
Lataus on suositeltavaa suorittaa hitaasti alhaisella
ampeeriluvulla noin 24 tunnin ajan. Pitkäaikainen
lataus voi vaurioittaa akkua.
Akun lataamisen suorittamiseksi, toimi seuraavasti:
irrota liitin akun negatiivisesta navasta;
liitä akun napoihin laturin kaapelit, napaisuuksia
noudattaen;
kytke laturi päälle;
latauksen päätyttyä, sammuta laturi ennen akun
irrottamista;
yhdistä liitin takaisin akun negatiiviseen napaan;
VAROITUS
Akun sisältämä neste on myrkyllistä ja
syövyttävää, vältä sen pääsyä iholle
ja silmiin. Akun lataustoimenpide on
suoritettava tuuletetussa ympäristössä ja
kaukana avotulesta tai mahdollisista kipinöistä,
jotta vältetään räjähdys- ja tulipalovaara.
VAROITUS
Älä yritä ladata jäätynyttä akkua: se on
sulatettava ensin, muuten aiheutetaan
räjähdysvaara. Jos akku on jäätynyt , alan
ammattilaisen on tarkistettava se ennen sen
latausta.Tällöin tarkistetaan, ettei akun sisäosat
ole vaurioituneet ja ettei sen ulkokuoressa ole
halkeamia, muutoin on olemassa myrkyllisen ja
syövyttävän hapon vuotovaara.
189
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

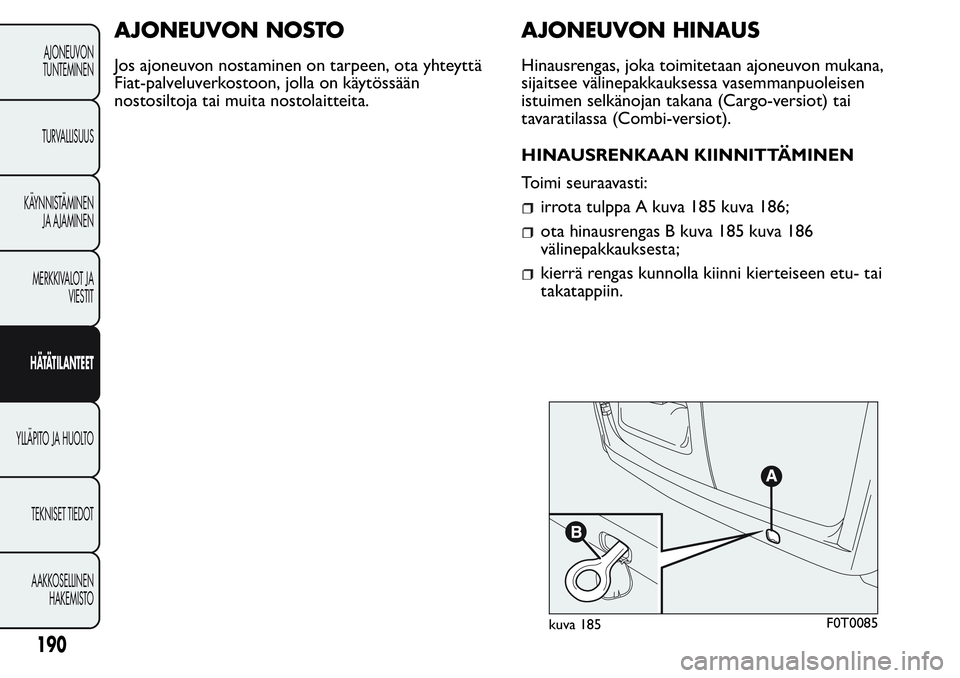

AJONEUVON NOSTO
Jos ajoneuvon nostaminen on tarpeen, ota yhteyttä
Fiat-palveluverkostoon, jolla on käytössään
nostosiltoja tai muita nostolaitteita.
AJONEUVON HINAUS
Hinausrengas, joka toimitetaan ajoneuvon mukana,
sijaitsee välinepakkauksessa vasemmanpuoleisen
istuimen selkänojan takana (Cargo-versiot) tai
tavaratilassa (Combi-versiot).
HINAUSRENKAAN KIINNITTÄMINEN
Toimi seuraavasti:
irrota tulppa A kuva 185 kuva 186;
ota hinausrengas B kuva 185 kuva 186
välinepakkauksesta;
kierrä rengas kunnolla kiinni kierteiseen etu- tai
takatappiin.
kuva 185F0T0085
190
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

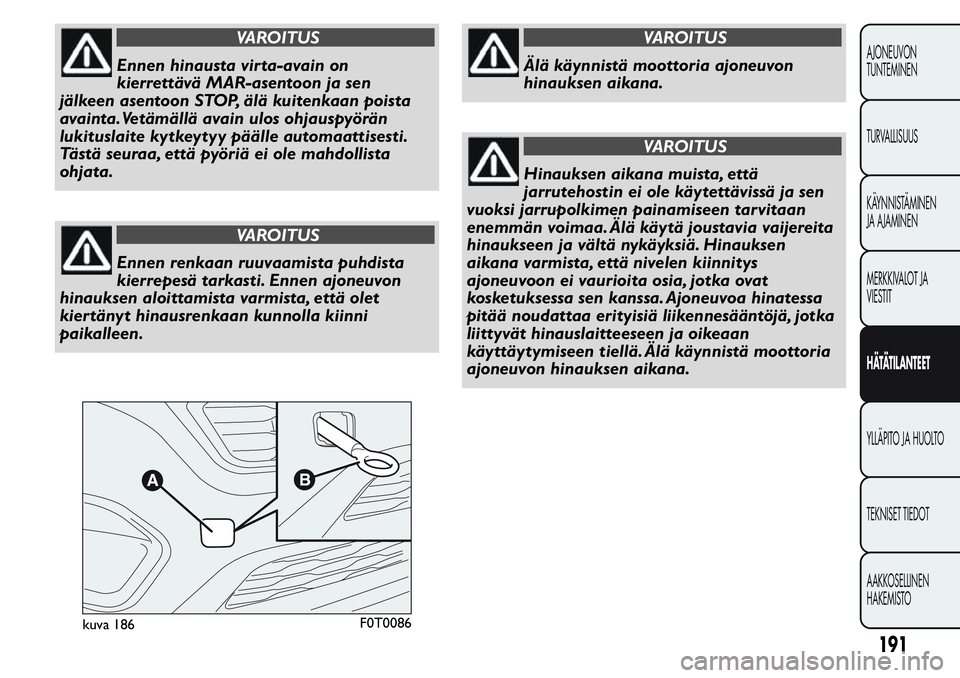

VAROITUS
Ennen hinausta virta-avain on
kierrettävä MAR-asentoon ja sen
jälkeen asentoon STOP, älä kuitenkaan poista
avainta.Vetämällä avain ulos ohjauspyörän
lukituslaite kytkeytyy päälle automaattisesti.
Tästä seuraa, että pyöriä ei ole mahdollista
ohjata.
VAROITUS
Ennen renkaan ruuvaamista puhdista
kierrepesä tarkasti. Ennen ajoneuvon
hinauksen aloittamista varmista, että olet
kiertänyt hinausrenkaan kunnolla kiinni
paikalleen.
VAROITUS
Älä käynnistä moottoria ajoneuvon
hinauksen aikana.
VAROITUS
Hinauksen aikana muista, että
jarrutehostin ei ole käytettävissä ja sen
vuoksi jarrupolkimen painamiseen tarvitaan
enemmän voimaa. Älä käytä joustavia vaijereita
hinaukseen ja vältä nykäyksiä. Hinauksen
aikana varmista, että nivelen kiinnitys
ajoneuvoon ei vaurioita osia, jotka ovat
kosketuksessa sen kanssa. Ajoneuvoa hinatessa
pitää noudattaa erityisiä liikennesääntöjä, jotka
liittyvät hinauslaitteeseen ja oikeaan
käyttäytymiseen tiellä. Älä käynnistä moottoria
ajoneuvon hinauksen aikana.
kuva 186F0T0086
191
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Etu- ja takahinauskoukkuja on käytettävä
ainoastaan hätätoimenpiteitä varten
tiellä. Sallittua on hinaus lyhyen matkaa
käyttäen tieliikennelain mukaisia välineitä
( jäykkä aisa), ajoneuvon siirtäminen maantiellä
hinausta varten tai kuljettaminen hinausautolla.
Hinauskoukkuja EI SAA käyttää ajoneuvon
noutamiseen maantien ulkopuolelle tai jos tiellä
on esteitä ja/tai hinaamiseen köysillä tai muilla
kuin jäykillä välineillä. Hinaus voidaan suorittaa
edellä mainittuja ehtoja noudattaen niin, että
(hinaava ja hinattava) ajoneuvot ovat
mahdollisimman suorassa linjassa keskiviivalla.
192
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

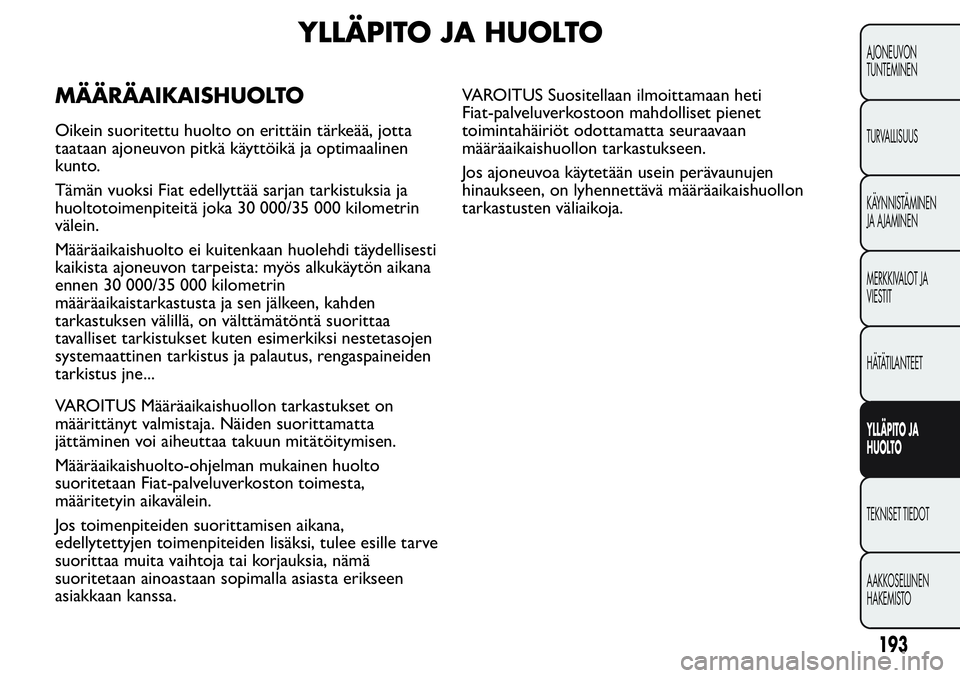

YLLÄPITO JA HUOLTO
MÄÄRÄAIKAISHUOLTO
Oikein suoritettu huolto on erittäin tärkeää, jotta
taataan ajoneuvon pitkä käyttöikä ja optimaalinen
kunto.
Tämän vuoksi Fiat edellyttää sarjan tarkistuksia ja
huoltotoimenpiteitä joka 30 000/35 000 kilometrin
välein.
Määräaikaishuolto ei kuitenkaan huolehdi täydellisesti
kaikista ajoneuvon tarpeista: myös alkukäytön aikana
ennen 30 000/35 000 kilometrin
määräaikaistarkastusta ja sen jälkeen, kahden
tarkastuksen välillä, on välttämätöntä suorittaa
tavalliset tarkistukset kuten esimerkiksi nestetasojen
systemaattinen tarkistus ja palautus, rengaspaineiden
tarkistus jne...
VAROITUS Määräaikaishuollon tarkastukset on
määrittänyt valmistaja. Näiden suorittamatta
jättäminen voi aiheuttaa takuun mitätöitymisen.
Määräaikaishuolto-ohjelman mukainen huolto
suoritetaan Fiat-palveluverkoston toimesta,
määritetyin aikavälein.
Jos toimenpiteiden suorittamisen aikana,
edellytettyjen toimenpiteiden lisäksi, tulee esille tarve
suorittaa muita vaihtoja tai korjauksia, nämä
suoritetaan ainoastaan sopimalla asiasta erikseen
asiakkaan kanssa.VAROITUS Suositellaan ilmoittamaan heti
Fiat-palveluverkostoon mahdolliset pienet
toimintahäiriöt odottamatta seuraavaan
määräaikaishuollon tarkastukseen.
Jos ajoneuvoa käytetään usein perävaunujen
hinaukseen, on lyhennettävä määräaikaishuollon
tarkastusten väliaikoja.
193
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA
HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

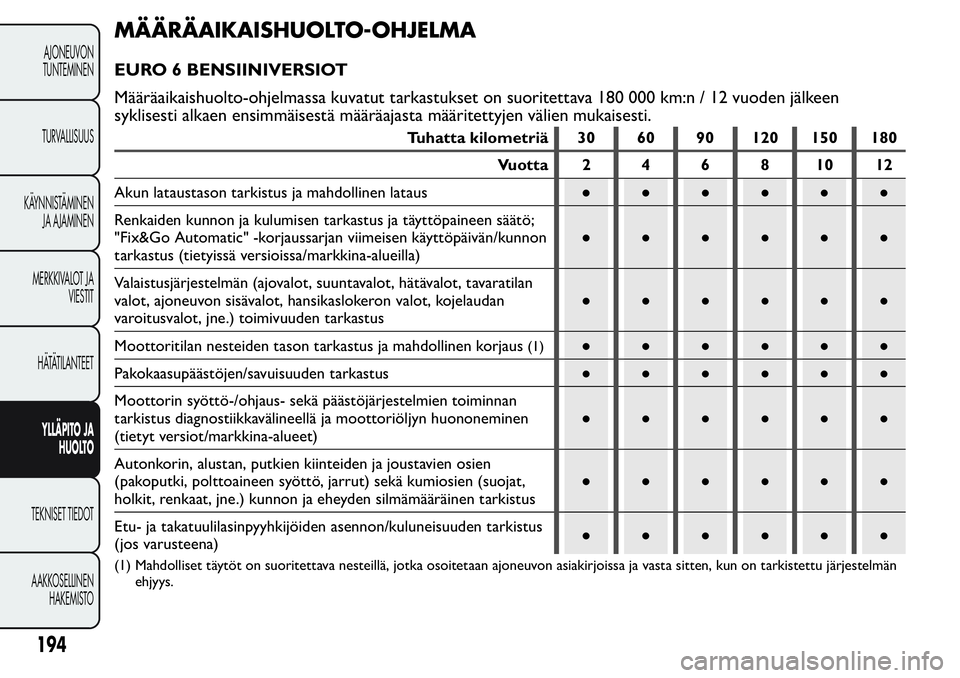

MÄÄRÄAIKAISHUOLTO-OHJELMA
EURO 6 BENSIINIVERSIOT
Määräaikaishuolto-ohjelmassa kuvatut tarkastukset on suoritettava 180 000 km:n / 12 vuoden jälkeen
syklisesti alkaen ensimmäisestä määräajasta määritettyjen välien mukaisesti.
Tuhatta kilometriä 30 60 90 120 150 180
Vuotta 2 4 6 8 10 12
Akun lataustason tarkistus ja mahdollinen lataus●●●●●●
Renkaiden kunnon ja kulumisen tarkastus ja täyttöpaineen säätö;
"Fix&Go Automatic" -korjaussarjan viimeisen käyttöpäivän/kunnon
tarkastus (tietyissä versioissa/markkina-alueilla)●●●●●●
Valaistusjärjestelmän (ajovalot, suuntavalot, hätävalot, tavaratilan
valot, ajoneuvon sisävalot, hansikaslokeron valot, kojelaudan
varoitusvalot, jne.) toimivuuden tarkastus●●●●●●
Moottoritilan nesteiden tason tarkastus ja mahdollinen korjaus
(1)●●●●●●
Pakokaasupäästöjen/savuisuuden tarkastus●●●●●●
Moottorin syöttö-/ohjaus- sekä päästöjärjestelmien toiminnan
tarkistus diagnostiikkavälineellä ja moottoriöljyn huononeminen
(tietyt versiot/markkina-alueet)●●●●●●
Autonkorin, alustan, putkien kiinteiden ja joustavien osien
(pakoputki, polttoaineen syöttö, jarrut) sekä kumiosien (suojat,
holkit, renkaat, jne.) kunnon ja eheyden silmämääräinen tarkistus●●●●●●
Etu- ja takatuulilasinpyyhkijöiden asennon/kuluneisuuden tarkistus
(jos varusteena)●●●●●●
(1) Mahdolliset täytöt on suoritettava nesteillä, jotka osoitetaan ajoneuvon asiakirjoissa ja vasta sitten, kun on tarkistettu järjestelmän
ehjyys.
194
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA
HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Tuhatta kilometriä 30 60 90 120 150 180
Vuotta 2 4 6 8 10 12
Tuulilasinpesu- ja pyyhinjärjestelmän toiminnan ja suutinten
tarkastaminen●●●●●●
Lukkojen puhtauden, moottorin konepellin, vipujen puhtauden ja
voitelun tarkastus●●●●●●
Sivuliukuovien alaohjainten puhtauden tarkastaminen (tai 6
kuukauden välein)●●●●●●
Käsijarruvivun liikeradan tarkistus ja mahdollinen säätö●●●●●●
Kytkinpolkimen tarkastaminen ja mahdollinen säätäminen●●●●●●
Etujarrupalojen kunnon ja kuluneisuuden sekä jarrupalojen
kuluneisuuden osoittimen toiminnan tarkistus●●●●●●
Takarumpujarrujen tiivisteiden kunnon ja kulumisen tarkastus●●●
Lisävarusteiden käyttöhihnan/-hihnojen kunnon silmämääräinen
tarkastus●●
Lisävarusteiden käyttöhihnan kireyden tarkastaminen (mallit, joissa
ei ole automaattikiristintä) (tai 2 vuoden välein)●●
Moottoriöljyn ja öljynsuodattimen vaihto
(2)●●●●●●
Sytytystulppien vaihto●●●●●●
(2) Jos ajoneuvoa käytetään alle 10 000 km vuodessa, moottoriöljy ja suodatin on vaihdettava 12 kuukauden välein. Jos ajoneuvoa
käytetään pölyisillä alueilla, moottoriöljy ja vastaava suodatin on vaihdettava 12 kuukauden välein.
195
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA
HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Tuhatta kilometriä 30 60 90 120 150 180
Vuotta 2 4 6 8 10 12
Jakopään hammashihnan vaihtaminen
(3)
Lisävarusteiden ohjaushihnan/-hihnojen vaihto(3)
Ilmansuodatinpatruunan vaihto(4)●●●●●●
Jarrunesteen vaihto
(5)
Matkustamon suodattimen vaihto(4)●●●●●●
(3) Alueet, joilla ei ole pölyä: suositeltu enimmäiskilometrimäärä 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6
vuoden välein. Pölyisillä alueilla ja/tai raskaassa käytössä (kylmä ilmasto, kaupunkiajo, pitkä käyttö joutokäynnillä): suositeltu
enimmäiskilometrimäärä on 60 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 4 vuoden välein.
(4) Jos ajoneuvoa käytetään pölyisillä alueilla, vaihda hihna 15 000 km:n välein.
(5) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta.
196
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA
HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
