FIAT FIORINO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

3. JARRUVALOT
Pariovilla varustetut mallit
Kolmannen jarruvalon kuva 166 vaihtamiseksi on
käännyttävä Fiat-palveluverkoston puoleen.
REKISTERIKILVEN VALOT
Vaihda lamput A kuva 167 seuraavasti:
irrota pitosiivekkeet nuolen osoittamissa kohdissa
ja irrota lampunkannatin;
käännä lampunkannatinta B kuva 168 vastapäivään
ja irrota sitten lamppu C.
SISÄLAMPUN VAIHTAMINEN
Katso lampun tyyppi ja teho kappaleesta "Lampun
vaihtaminen".
kuva 166F0T0103
kuva 167F0T0104
kuva 168F0T0105
177
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

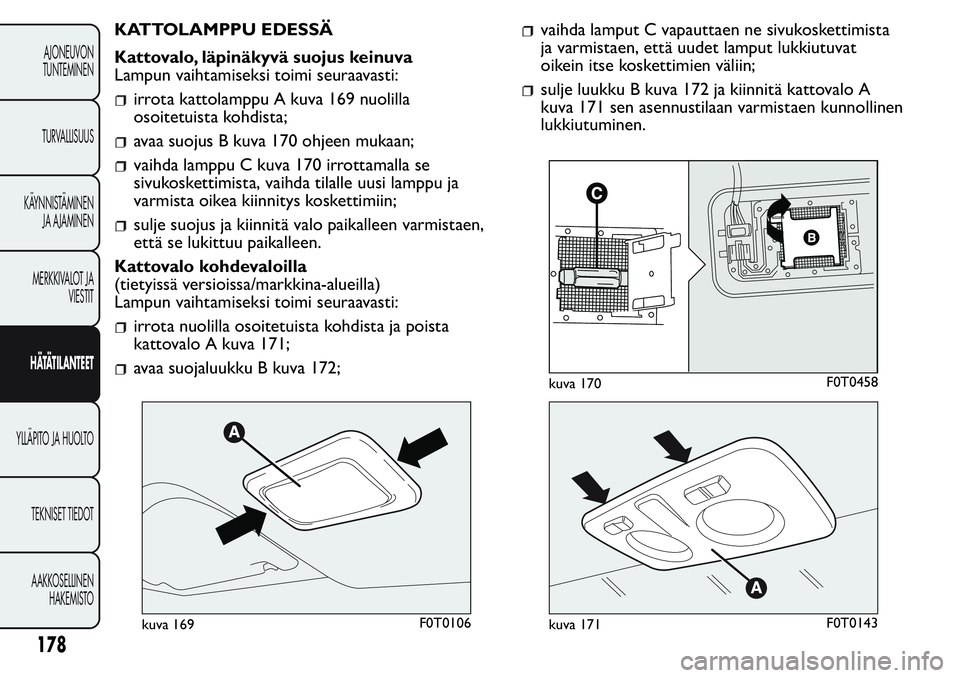

KATTOLAMPPU EDESSÄ
Kattovalo, läpinäkyvä suojus keinuva
Lampun vaihtamiseksi toimi seuraavasti:
irrota kattolamppu A kuva 169 nuolilla
osoitetuista kohdista;
avaa suojus B kuva 170 ohjeen mukaan;
vaihda lamppu C kuva 170 irrottamalla se
sivukoskettimista, vaihda tilalle uusi lamppu ja
varmista oikea kiinnitys koskettimiin;
sulje suojus ja kiinnitä valo paikalleen varmistaen,
että se lukittuu paikalleen.
Kattovalo kohdevaloilla
(tietyissä versioissa/markkina-alueilla)
Lampun vaihtamiseksi toimi seuraavasti:
irrota nuolilla osoitetuista kohdista ja poista
kattovalo A kuva 171;
avaa suojaluukku B kuva 172;
vaihda lamput C vapauttaen ne sivukoskettimista
ja varmistaen, että uudet lamput lukkiutuvat
oikein itse koskettimien väliin;
sulje luukku B kuva 172 ja kiinnitä kattovalo A
kuva 171 sen asennustilaan varmistaen kunnollinen
lukkiutuminen.
kuva 169F0T0106
kuva 170F0T0458
kuva 171F0T0143
178
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

TAKAKATTOVALO
Cargo-versiot
Vaihda lamppu seuraavasti:
irrota kattolamppu A kuva 173 nuolilla
osoitetuista kohdista;
avaa suojus B kuva 174 ohjeen mukaan;
vaihda lamppu C kuva 174 irrottamalla se
sivukoskettimista, vaihda tilalle uusi lamppu ja
varmista oikea kiinnitys koskettimiin;
sulje suojus B kuva 174 ja kiinnitä valo paikalleen
varmistaen, että se lukittuu paikalleen.
sulje suojus B ja kiinnitä valo paikalleen
varmistaen, että se lukittuu paikalleen.
Combi-versiot
Vaihda lamppu seuraavasti:
paina painiketta A kuva 175 ja irrota kattovalaisin
B;
irrota kattolamppu nuolilla osoitetuista kohdista;
vaihda lamppu C kuva 176 vapauttaen se
sivukoskettimista varmistaen, että uusi lamppu on
oikein lukittu itse koskettimien väliin;
kuva 172F0T0144
kuva 173F0T0107kuva 174F0T0458
179
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SULAKKEIDEN VAIHTO
YLEISTÄ
Sulakkeet suojaavat sähköjärjestelmää aktivoitumalla
toimintahäiriön esiintyessä tai järjestelmää
väärinkäyttäessä.Kun jokin laite ei toimi, tarkista vastaavan
suojasulakkeen toiminta: johtimessa A kuva 177 ei
saa olla katkoksia.
Mikäli katkoksia löytyy, palanut sulake on vaihdettava
ampeeriluvultaan samanlaiseen sulakkeeseen (saman
värinen).
B ehjä sulake.
C katkenneen johtimen omaava sulake.
Sulakkeen vaihtoa varten käytä pihtejä D, jotka
sijaitsevat välinepakkauksessa tai Fix & Go
-pakkauksessa (tietyissä versioissa/markkina-alueilla).
VAROITUS
Jos sulake palaa uudelleen, ota yhteyttä
Fiat-palveluverkostoon.
A
U
T
O
kuva 175F0T0108
A
U
T
O
kuva 176F0T0109kuva 177F0T0015
180
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Älä koskaan vaihda viallista sulaketta
metallisilla langoilla tai muilla
materiaaleilla.
VAROITUS
Älä koskaan vaihda sulaketta
suuremman ampeeriluvun sulakkeeseen:
TULIPALOVAARA.
VAROITUS
Jos yleinen sulake aktivoituu (MEGA-
FUSE, MIDI-FUSE), ota yhteyttä
Fiat-palveluverkostoon.
VAROITUS
Ennen sulakkeen vaihtamista varmista,
että olet poistanut avaimen
käynnistysjärjestelmästä ja että olet
sammuttanut ja/tai kytkenyt pois käytöstä
kaikki apulaitteet .
VAROITUS
Jos turvajärjestelmien
(turvatyynyjärjestelmä,
jarrujärjestelmä), voimalaitteen järjestelmien
(moottorijärjestelmä, vaihteistojärjestelmä) tai
ohjausjärjestelmän sulake aktivoituu, ota
yhteyttä Fiat-palveluverkostoon.
Suojasulakkeen tunnistamiseksi tutustu seuraavilla
sivuilla esitettäviin taulukoihin.
181
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SULAKKEET MOOTTORIN
KYTKENTÄRASIASSA
Sulakerasia sijaitsee moottorin oikealla puolella.
Sulakerasian kannen irrottaminen
Toimi seuraavasti:
irrota akun positiivisen navan suojakansi A
kuva 178 nostamalla se ylös;
siirrä siivekettä A kuva 179 ja irrota sulakerasian
suojakansi B;
siirrä kantta valoon päin kääntämällä sitä
vastapäivään (nuolen suuntaan) ja irrota se sitten
kuva 180;
näin on mahdollista päästä käsiksi sulakeyksikköön
kuva 182.
Jos moottoritila on pestävä, älä kohdista
vesisuihkua suoraan kytkentärasiaan
moottoritilassa.
kuva 178F0T0171kuva 179F0T0172
182
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Sulakerasian kannen sulkeminen
Kansi suljetaan seuraavalla tavalla:aseta kaksi kiinnikettä A kuva 181 paikoilleen
sulakerasiaan;
kiinnitä siiveke B paikalleen, se naksahtaa lukittuen.
kuva 180F0T0173kuva 181F0T0174
183
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 182 SULAKE AMPEERIT
Käytettävissä (perävaunusarja) F09 15
Metaanijärjestelmän solenoidiventtiili (CNG) F09 10
Summerit F10 10
Kaukovalot F14 15
Takapistorasia F15 15
kuva 182F0T0181
184
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 182 SULAKE AMPEERIT
Ilmastointilaitteen kompressori F19 7,5
Lämmitetty takalasi/Peilien jäänpoistimet F20 30
Polttoainepumppu F21 15
Sumuvalot F08 15
Savukkeensytytin/Matkustamon pistorasiat/Lämmitetyt istuimet F85 30
+15 Peruutusvalot/desimetri/Polttoaineen vesianturi/ Käämit rele T02, T05,
T14, T17 ja T19 (versiot 1.4)F87 7,5
Laturin tilan anturi IBS Start&Stop-järjestelmä (1.3 Multijet, Start&Stop
-versiot)F87 5
185
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SULAKKEET MATKUSTAMON
KYTKENTÄRASIASSA
Sulakkeisiin päästään käsiksi avaamalla kaksi ruuvia A
kuva 183 käynnistysavaimen metalliosalla ja
irrottamalla sitten suojus B.
Sulakkeet sijaitsevat kahdessa kytkentärasiassa, jotka
esitetään kohdassa kuva 184.
kuva 183F0T0178kuva 184F0T0183
