FIAT FIORINO 2017 Notice d'entretien (in French)

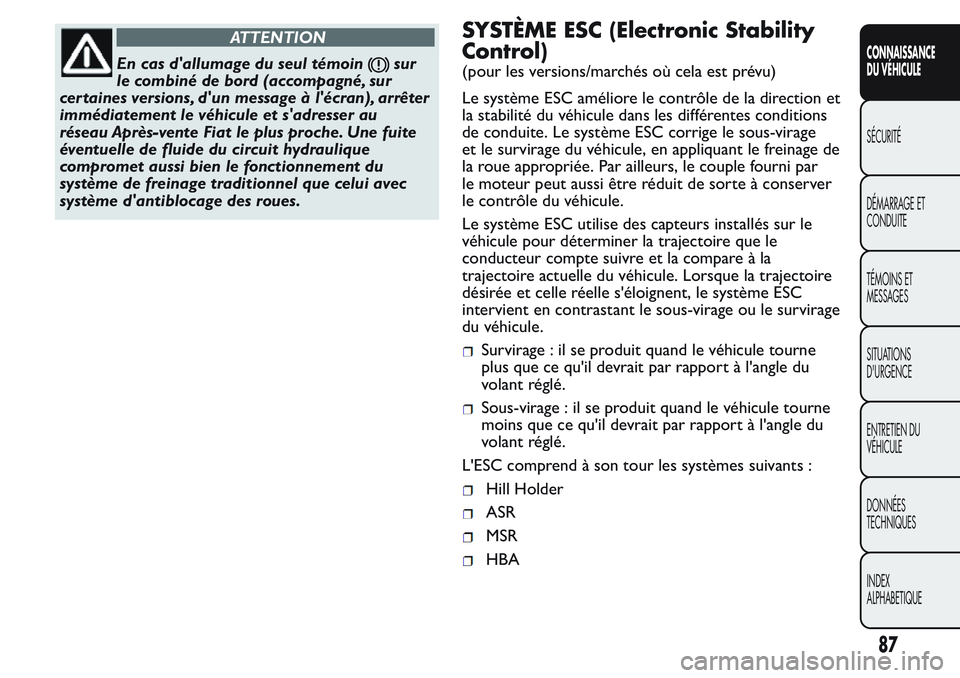

ATTENTION
En cas d'allumage du seul témoinsur
le combiné de bord (accompagné, sur
certaines versions, d'un message à l'écran), arrêter
immédiatement le véhicule et s'adresser au
réseau Après-vente Fiat le plus proche. Une fuite
éventuelle de fluide du circuit hydraulique
compromet aussi bien le fonctionnement du
système de freinage traditionnel que celui avec
système d'antiblocage des roues.
SYSTÈME ESC (Electronic Stability
Control)
(pour les versions/marchés où cela est prévu)
Le système ESC améliore le contrôle de la direction et
la stabilité du véhicule dans les différentes conditions
de conduite. Le système ESC corrige le sous-virage
et le survirage du véhicule, en appliquant le freinage de
la roue appropriée. Par ailleurs, le couple fourni par
le moteur peut aussi être réduit de sorte à conserver
le contrôle du véhicule.
Le système ESC utilise des capteurs installés sur le
véhicule pour déterminer la trajectoire que le
conducteur compte suivre et la compare à la
trajectoire actuelle du véhicule. Lorsque la trajectoire
désirée et celle réelle s'éloignent, le système ESC
intervient en contrastant le sous-virage ou le survirage
du véhicule.
Survirage : il se produit quand le véhicule tourne
plus que ce qu'il devrait par rapport à l'angle du
volant réglé.
Sous-virage : il se produit quand le véhicule tourne
moins que ce qu'il devrait par rapport à l'angle du
volant réglé.
L'ESC comprend à son tour les systèmes suivants :
Hill Holder
ASR
MSR
HBA
87
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

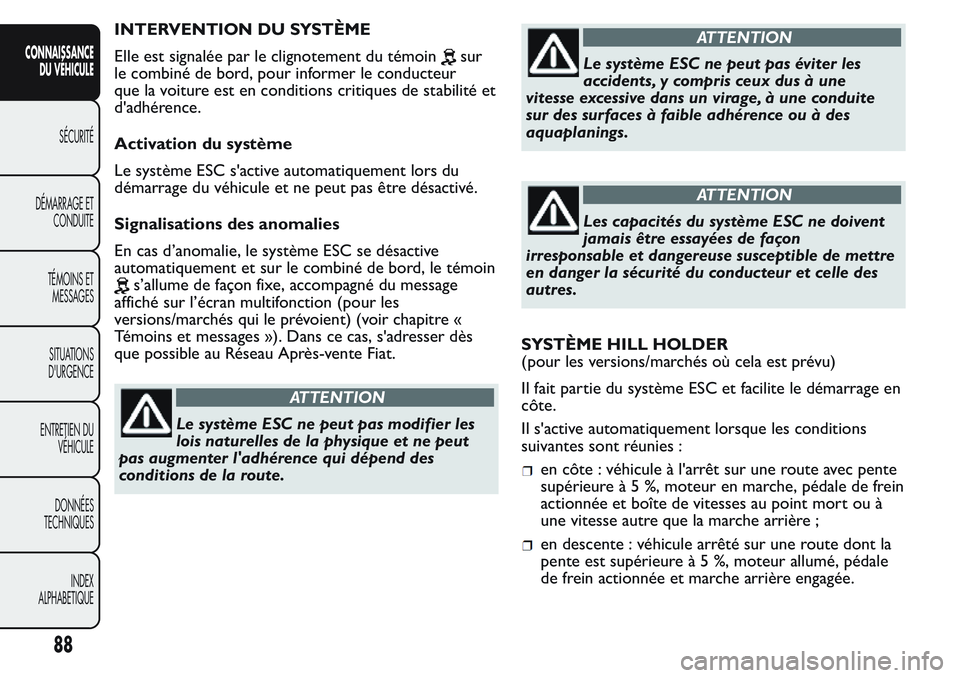

INTERVENTION DU SYSTÈME
Elle est signalée par le clignotement du témoin
sur
le combiné de bord, pour informer le conducteur
que la voiture est en conditions critiques de stabilité et
d'adhérence.
Activation du système
Le système ESC s'active automatiquement lors du
démarrage du véhicule et ne peut pas être désactivé.
Signalisations des anomalies
En cas d’anomalie, le système ESC se désactive
automatiquement et sur le combiné de bord, le témoin
s’allume de façon fixe, accompagné du message
affiché sur l’écran multifonction (pour les
versions/marchés qui le prévoient) (voir chapitre «
Témoins et messages »). Dans ce cas, s'adresser dès
que possible au Réseau Après-vente Fiat.
ATTENTION
Le système ESC ne peut pas modifier les
lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend des
conditions de la route.
ATTENTION
Le système ESC ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une conduite
sur des surfaces à faible adhérence ou à des
aquaplanings.
ATTENTION
Les capacités du système ESC ne doivent
jamais être essayées de façon
irresponsable et dangereuse susceptible de mettre
en danger la sécurité du conducteur et celle des
autres.
SYSTÈME HILL HOLDER
(pour les versions/marchés où cela est prévu)
Il fait partie du système ESC et facilite le démarrage en
côte.
Il s'active automatiquement lorsque les conditions
suivantes sont réunies :
en côte : véhicule à l'arrêt sur une route avec pente
supérieure à 5 %, moteur en marche, pédale de frein
actionnée et boîte de vitesses au point mort ou à
une vitesse autre que la marche arrière ;
en descente : véhicule arrêté sur une route dont la
pente est supérieure à 5 %, moteur allumé, pédale
de frein actionnée et marche arrière engagée.
88
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

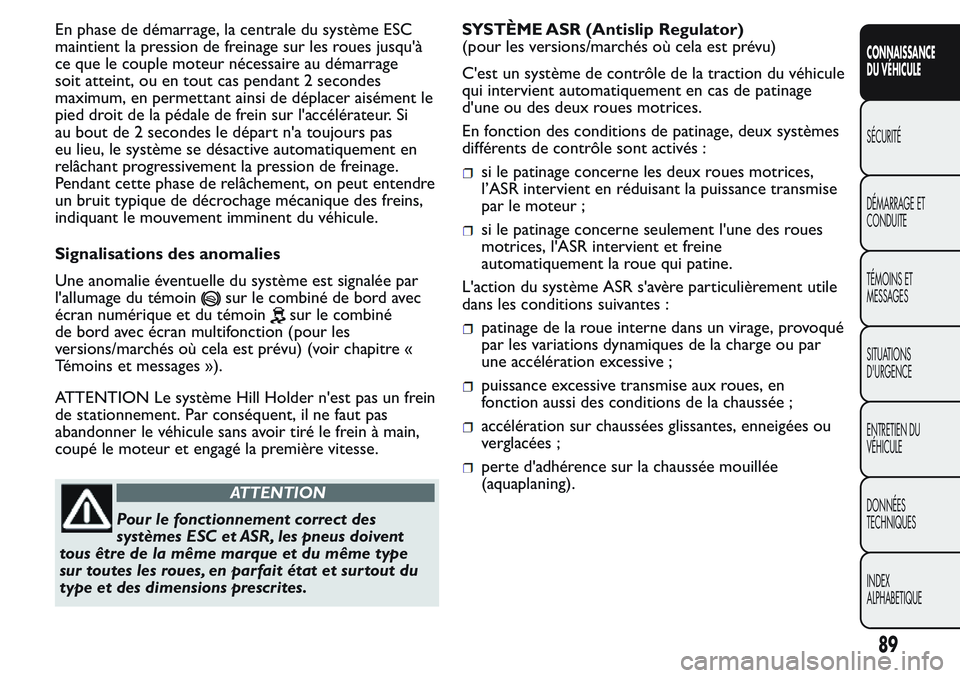

En phase de démarrage, la centrale du système ESC
maintient la pression de freinage sur les roues jusqu'à
ce que le couple moteur nécessaire au démarrage
soit atteint, ou en tout cas pendant 2 secondes
maximum, en permettant ainsi de déplacer aisément le
pied droit de la pédale de frein sur l'accélérateur. Si
au bout de 2 secondes le départ n'a toujours pas
eu lieu, le système se désactive automatiquement en
relâchant progressivement la pression de freinage.
Pendant cette phase de relâchement, on peut entendre
un bruit typique de décrochage mécanique des freins,
indiquant le mouvement imminent du véhicule.
Signalisations des anomalies
Une anomalie éventuelle du système est signalée par
l'allumage du témoin
sur le combiné de bord avec
écran numérique et du témoin
sur le combiné
de bord avec écran multifonction (pour les
versions/marchés où cela est prévu) (voir chapitre «
Témoins et messages »).
ATTENTION Le système Hill Holder n'est pas un frein
de stationnement. Par conséquent, il ne faut pas
abandonner le véhicule sans avoir tiré le frein à main,
coupé le moteur et engagé la première vitesse.
ATTENTION
Pour le fonctionnement correct des
systèmes ESC et ASR, les pneus doivent
tous être de la même marque et du même type
sur toutes les roues, en parfait état et sur tout du
type et des dimensions prescrites.SYSTÈME ASR (Antislip Regulator)
(pour les versions/marchés où cela est prévu)
C'est un système de contrôle de la traction du véhicule
qui intervient automatiquement en cas de patinage
d'une ou des deux roues motrices.
En fonction des conditions de patinage, deux systèmes
différents de contrôle sont activés :
si le patinage concerne les deux roues motrices,
l’ASR intervient en réduisant la puissance transmise
par le moteur ;
si le patinage concerne seulement l'une des roues
motrices, l'ASR intervient et freine
automatiquement la roue qui patine.
L'action du système ASR s'avère particulièrement utile
dans les conditions suivantes :
patinage de la roue interne dans un virage, provoqué
par les variations dynamiques de la charge ou par
une accélération excessive ;
puissance excessive transmise aux roues, en
fonction aussi des conditions de la chaussée ;
accélération sur chaussées glissantes, enneigées ou
verglacées ;
perte d'adhérence sur la chaussée mouillée
(aquaplaning).
89
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

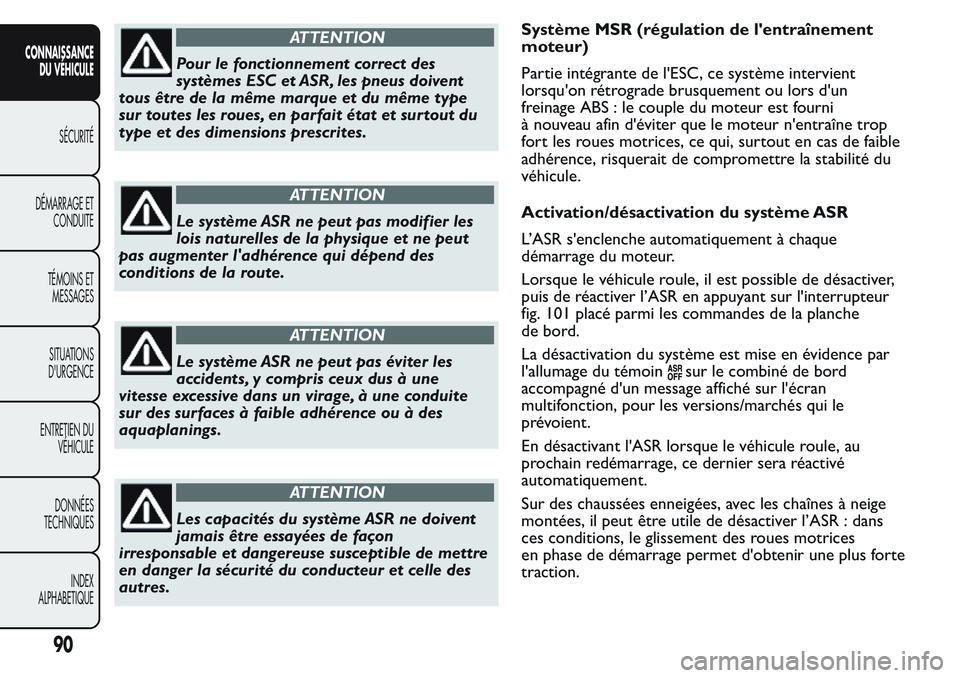

ATTENTION
Pour le fonctionnement correct des
systèmes ESC et ASR, les pneus doivent
tous être de la même marque et du même type
sur toutes les roues, en parfait état et sur tout du
type et des dimensions prescrites.
ATTENTION
Le système ASR ne peut pas modifier les
lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend des
conditions de la route.
ATTENTION
Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une conduite
sur des surfaces à faible adhérence ou à des
aquaplanings.
ATTENTION
Les capacités du système ASR ne doivent
jamais être essayées de façon
irresponsable et dangereuse susceptible de mettre
en danger la sécurité du conducteur et celle des
autres.Système MSR (régulation de l'entraînement
moteur)
Partie intégrante de l'ESC, ce système intervient
lorsqu'on rétrograde brusquement ou lors d'un
freinage ABS : le couple du moteur est fourni
à nouveau afin d'éviter que le moteur n'entraîne trop
fort les roues motrices, ce qui, surtout en cas de faible
adhérence, risquerait de compromettre la stabilité du
véhicule.
Activation/désactivation du système ASR
L’ASR s'enclenche automatiquement à chaque
démarrage du moteur.
Lorsque le véhicule roule, il est possible de désactiver,
puis de réactiver l’ASR en appuyant sur l'interrupteur
fig. 101 placé parmi les commandes de la planche
de bord.
La désactivation du système est mise en évidence par
l'allumage du témoin
sur le combiné de bord
accompagné d'un message affiché sur l'écran
multifonction, pour les versions/marchés qui le
prévoient.
En désactivant l'ASR lorsque le véhicule roule, au
prochain redémarrage, ce dernier sera réactivé
automatiquement.
Sur des chaussées enneigées, avec les chaînes à neige
montées, il peut être utile de désactiver l’ASR : dans
ces conditions, le glissement des roues motrices
en phase de démarrage permet d'obtenir une plus forte
traction.
90
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

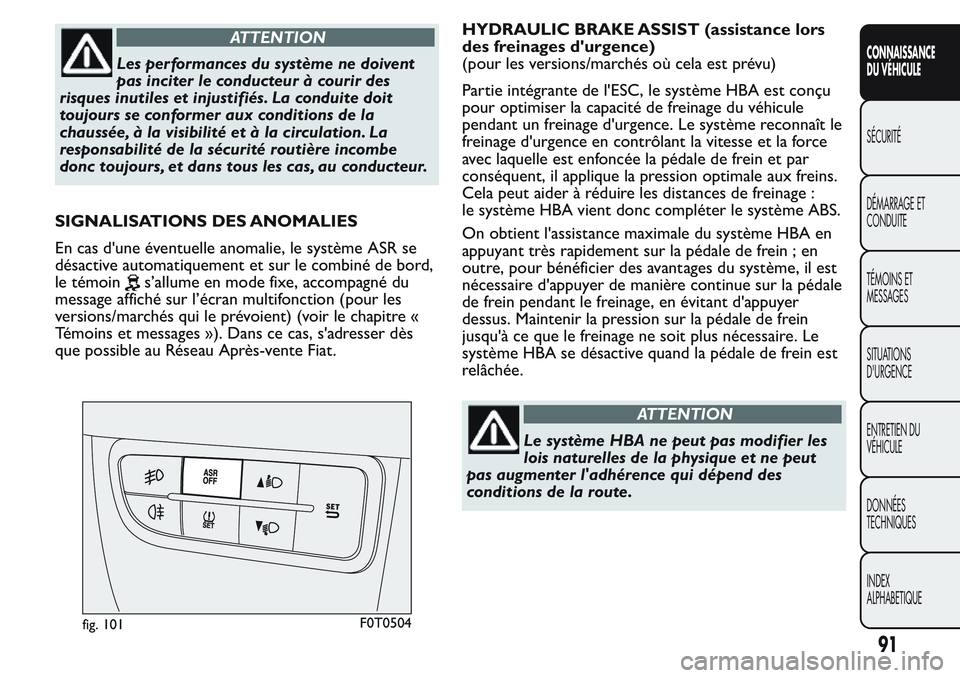

ATTENTION
Les performances du système ne doivent
pas inciter le conducteur à courir des
risques inutiles et injustifiés. La conduite doit
toujours se conformer aux conditions de la
chaussée, à la visibilité et à la circulation. La
responsabilité de la sécurité routière incombe
donc toujours, et dans tous les cas, au conducteur.
SIGNALISATIONS DES ANOMALIES
En cas d'une éventuelle anomalie, le système ASR se
désactive automatiquement et sur le combiné de bord,
le témoin
s’allume en mode fixe, accompagné du
message affiché sur l’écran multifonction (pour les
versions/marchés qui le prévoient) (voir le chapitre «
Témoins et messages »). Dans ce cas, s'adresser dès
que possible au Réseau Après-vente Fiat.HYDRAULIC BRAKE ASSIST (assistance lors
des freinages d'urgence)
(pour les versions/marchés où cela est prévu)
Partie intégrante de l'ESC, le système HBA est conçu
pour optimiser la capacité de freinage du véhicule
pendant un freinage d'urgence. Le système reconnaît le
freinage d'urgence en contrôlant la vitesse et la force
avec laquelle est enfoncée la pédale de frein et par
conséquent, il applique la pression optimale aux freins.
Cela peut aider à réduire les distances de freinage :
le système HBA vient donc compléter le système ABS.
On obtient l'assistance maximale du système HBA en
appuyant très rapidement sur la pédale de frein ; en
outre, pour bénéficier des avantages du système, il est
nécessaire d'appuyer de manière continue sur la pédale
de frein pendant le freinage, en évitant d'appuyer
dessus. Maintenir la pression sur la pédale de frein
jusqu'à ce que le freinage ne soit plus nécessaire. Le
système HBA se désactive quand la pédale de frein est
relâchée.
ATTENTION
Le système HBA ne peut pas modifier les
lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend des
conditions de la route.
fig. 101F0T0504
91
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

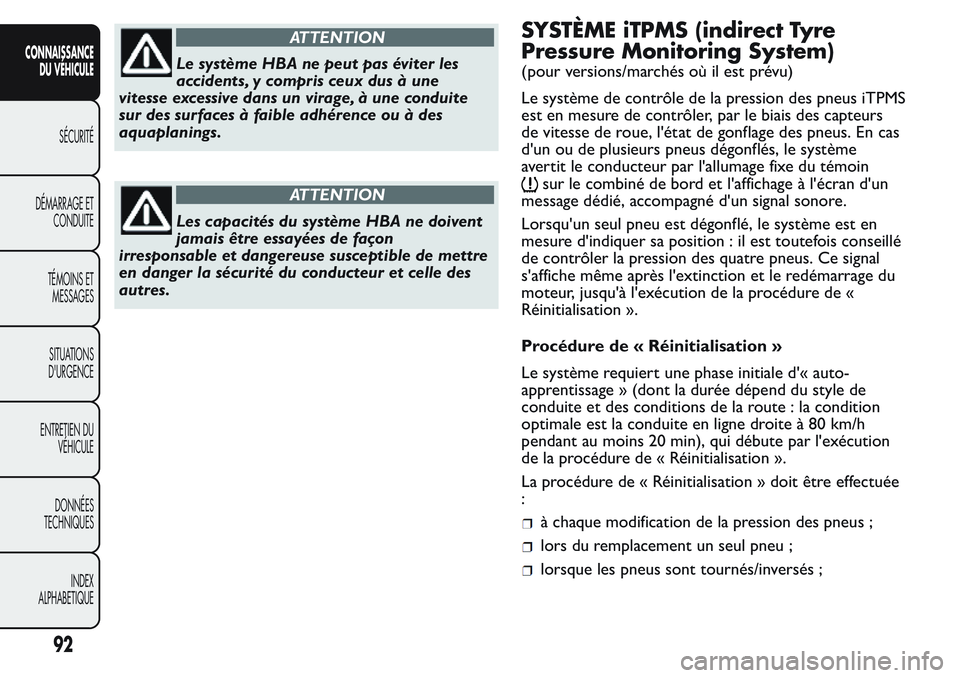

ATTENTION
Le système HBA ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une conduite
sur des surfaces à faible adhérence ou à des
aquaplanings.
ATTENTION
Les capacités du système HBA ne doivent
jamais être essayées de façon
irresponsable et dangereuse susceptible de mettre
en danger la sécurité du conducteur et celle des
autres.
SYSTÈME iTPMS (indirect Tyre
Pressure Monitoring System)
(pour versions/marchés où il est prévu)
Le système de contrôle de la pression des pneus iTPMS
est en mesure de contrôler, par le biais des capteurs
de vitesse de roue, l'état de gonflage des pneus. En cas
d'un ou de plusieurs pneus dégonflés, le système
avertit le conducteur par l'allumage fixe du témoin
sur le combiné de bord et l'affichage à l'écran d'un
message dédié, accompagné d'un signal sonore.
Lorsqu'un seul pneu est dégonflé, le système est en
mesure d'indiquer sa position : il est toutefois conseillé
de contrôler la pression des quatre pneus. Ce signal
s'affiche même après l'extinction et le redémarrage du
moteur, jusqu'à l'exécution de la procédure de «
Réinitialisation ».
Procédure de « Réinitialisation »
Le système requiert une phase initiale d'« auto-
apprentissage » (dont la durée dépend du style de
conduite et des conditions de la route : la condition
optimale est la conduite en ligne droite à 80 km/h
pendant au moins 20 min), qui débute par l'exécution
de la procédure de « Réinitialisation ».
La procédure de « Réinitialisation » doit être effectuée
:
à chaque modification de la pression des pneus ;
lors du remplacement un seul pneu ;
lorsque les pneus sont tournés/inversés ;
92
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

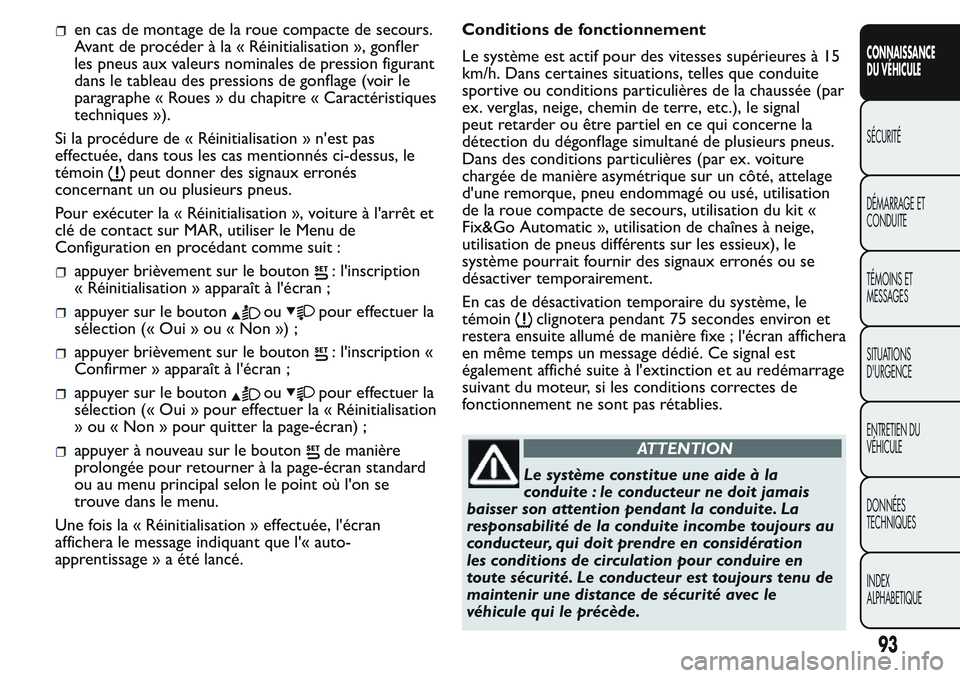

en cas de montage de la roue compacte de secours.
Avant de procéder à la « Réinitialisation », gonfler
les pneus aux valeurs nominales de pression figurant
dans le tableau des pressions de gonflage (voir le
paragraphe « Roues » du chapitre « Caractéristiques
techniques »).
Si la procédure de « Réinitialisation » n'est pas
effectuée, dans tous les cas mentionnés ci-dessus, le
témoin
peut donner des signaux erronés
concernant un ou plusieurs pneus.
Pour exécuter la « Réinitialisation », voiture à l'arrêt et
clé de contact sur MAR, utiliser le Menu de
Configuration en procédant comme suit :
appuyer brièvement sur le bouton: l'inscription
« Réinitialisation » apparaît à l'écran ;
appuyer sur le boutonoupour effectuer la
sélection (« Oui » ou « Non ») ;
appuyer brièvement sur le bouton: l'inscription «
Confirmer » apparaît à l'écran ;
appuyer sur le boutonoupour effectuer la
sélection (« Oui » pour effectuer la « Réinitialisation
» ou « Non » pour quitter la page-écran) ;
appuyer à nouveau sur le boutonde manière
prolongée pour retourner à la page-écran standard
ou au menu principal selon le point où l'on se
trouve dans le menu.
Une fois la « Réinitialisation » effectuée, l'écran
affichera le message indiquant que l'« auto-
apprentissage » a été lancé.Conditions de fonctionnement
Le système est actif pour des vitesses supérieures à 15
km/h. Dans certaines situations, telles que conduite
sportive ou conditions particulières de la chaussée (par
ex. verglas, neige, chemin de terre, etc.), le signal
peut retarder ou être partiel en ce qui concerne la
détection du dégonflage simultané de plusieurs pneus.
Dans des conditions particulières (par ex. voiture
chargée de manière asymétrique sur un côté, attelage
d'une remorque, pneu endommagé ou usé, utilisation
de la roue compacte de secours, utilisation du kit «
Fix&Go Automatic », utilisation de chaînes à neige,
utilisation de pneus différents sur les essieux), le
système pourrait fournir des signaux erronés ou se
désactiver temporairement.
En cas de désactivation temporaire du système, le
témoin
clignotera pendant 75 secondes environ et
restera ensuite allumé de manière fixe ; l'écran affichera
en même temps un message dédié. Ce signal est
également affiché suite à l'extinction et au redémarrage
suivant du moteur, si les conditions correctes de
fonctionnement ne sont pas rétablies.
ATTENTION
Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite. La
responsabilité de la conduite incombe toujours au
conducteur, qui doit prendre en considération
les conditions de circulation pour conduire en
toute sécurité. Le conducteur est toujours tenu de
maintenir une distance de sécurité avec le
véhicule qui le précède.
93
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

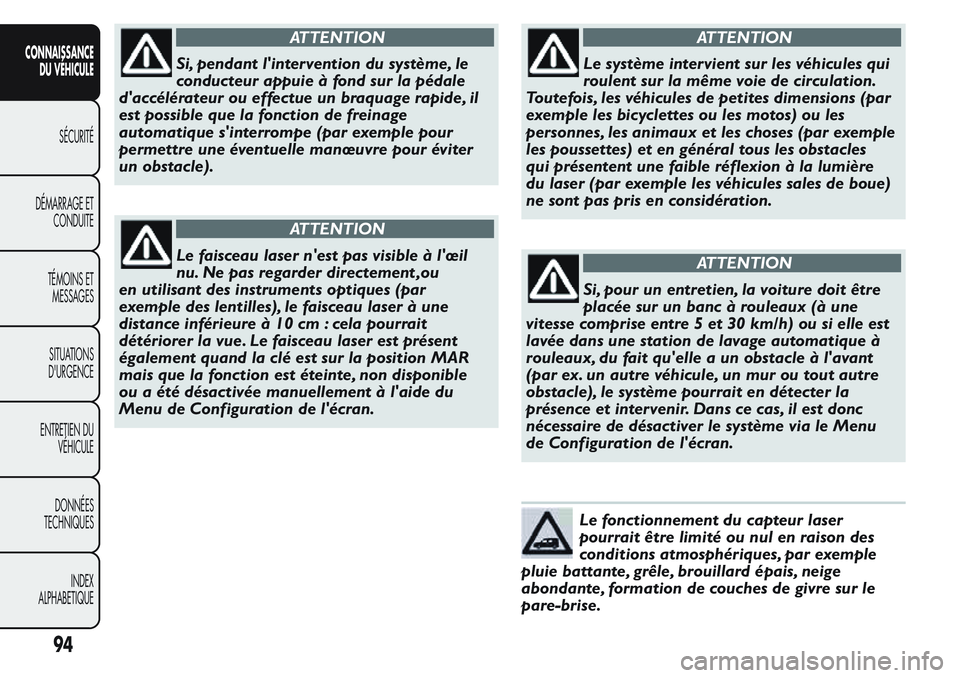

ATTENTION
Si, pendant l'intervention du système, le
conducteur appuie à fond sur la pédale
d'accélérateur ou effectue un braquage rapide, il
est possible que la fonction de freinage
automatique s'interrompe (par exemple pour
permettre une éventuelle manœuvre pour éviter
un obstacle).
ATTENTION
Le faisceau laser n'est pas visible à l'œil
nu. Ne pas regarder directement ,ou
en utilisant des instruments optiques (par
exemple des lentilles), le faisceau laser à une
distance inférieure à 10 cm : cela pourrait
détériorer la vue. Le faisceau laser est présent
également quand la clé est sur la position MAR
mais que la fonction est éteinte, non disponible
ou a été désactivée manuellement à l'aide du
Menu de Configuration de l'écran.
ATTENTION
Le système intervient sur les véhicules qui
roulent sur la même voie de circulation.
Toutefois, les véhicules de petites dimensions (par
exemple les bicyclettes ou les motos) ou les
personnes, les animaux et les choses (par exemple
les poussettes) et en général tous les obstacles
qui présentent une faible réflexion à la lumière
du laser (par exemple les véhicules sales de boue)
ne sont pas pris en considération.
ATTENTION
Si, pour un entretien, la voiture doit être
placée sur un banc à rouleaux (à une
vitesse comprise entre 5 et 30 km/h) ou si elle est
lavée dans une station de lavage automatique à
rouleaux, du fait qu'elle a un obstacle à l'avant
(par ex. un autre véhicule, un mur ou tout autre
obstacle), le système pourrait en détecter la
présence et intervenir. Dans ce cas, il est donc
nécessaire de désactiver le système via le Menu
de Configuration de l'écran.
Le fonctionnement du capteur laser
pourrait être limité ou nul en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais, neige
abondante, formation de couches de givre sur le
pare-brise.
94
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

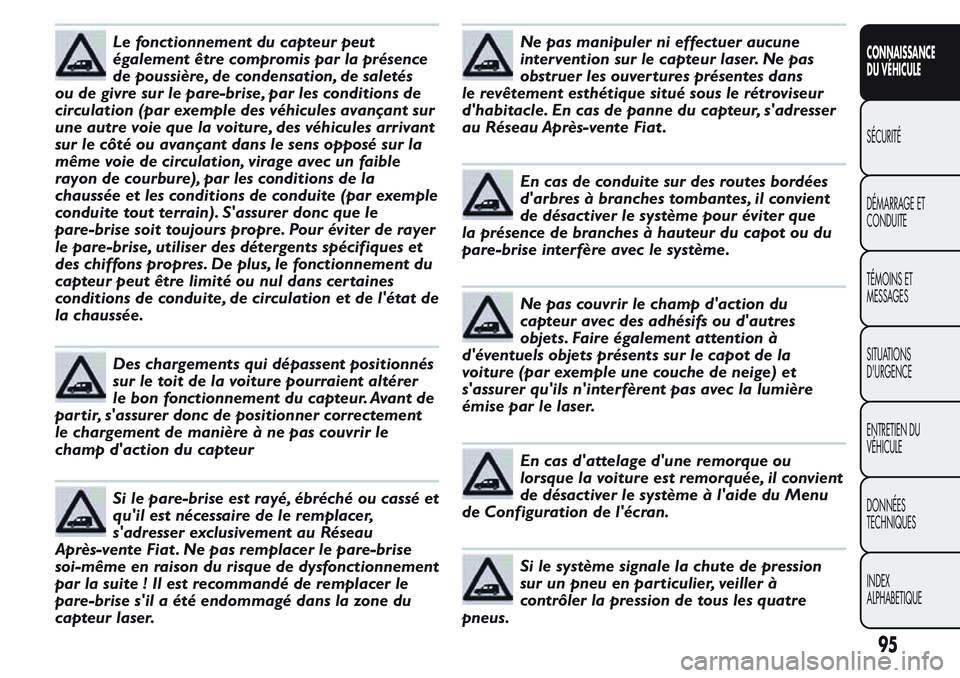

Le fonctionnement du capteur peut
également être compromis par la présence
de poussière, de condensation, de saletés
ou de givre sur le pare-brise, par les conditions de
circulation (par exemple des véhicules avançant sur
une autre voie que la voiture, des véhicules arrivant
sur le côté ou avançant dans le sens opposé sur la
même voie de circulation, virage avec un faible
rayon de courbure), par les conditions de la
chaussée et les conditions de conduite (par exemple
conduite tout terrain). S'assurer donc que le
pare-brise soit toujours propre. Pour éviter de rayer
le pare-brise, utiliser des détergents spécifiques et
des chiffons propres. De plus, le fonctionnement du
capteur peut être limité ou nul dans certaines
conditions de conduite, de circulation et de l'état de
la chaussée.
Des chargements qui dépassent positionnés
sur le toit de la voiture pourraient altérer
le bon fonctionnement du capteur. Avant de
partir, s'assurer donc de positionner correctement
le chargement de manière à ne pas couvrir le
champ d'action du capteur
Si le pare-brise est rayé, ébréché ou cassé et
qu'il est nécessaire de le remplacer,
s'adresser exclusivement au Réseau
Après-vente Fiat . Ne pas remplacer le pare-brise
soi-même en raison du risque de dysfonctionnement
par la suite ! Il est recommandé de remplacer le
pare-brise s'il a été endommagé dans la zone du
capteur laser.
Ne pas manipuler ni effectuer aucune
intervention sur le capteur laser. Ne pas
obstruer les ouver tures présentes dans
le revêtement esthétique situé sous le rétroviseur
d'habitacle. En cas de panne du capteur, s'adresser
au Réseau Après-vente Fiat .
En cas de conduite sur des routes bordées
d'arbres à branches tombantes, il convient
de désactiver le système pour éviter que
la présence de branches à hauteur du capot ou du
pare-brise interfère avec le système.
Ne pas couvrir le champ d'action du
capteur avec des adhésifs ou d'autres
objets. Faire également attention à
d'éventuels objets présents sur le capot de la
voiture (par exemple une couche de neige) et
s'assurer qu'ils n'interfèrent pas avec la lumière
émise par le laser.
En cas d'attelage d'une remorque ou
lorsque la voiture est remorquée, il convient
de désactiver le système à l'aide du Menu
de Configuration de l'écran.
Si le système signale la chute de pression
sur un pneu en particulier, veiller à
contrôler la pression de tous les quatre
pneus.
95
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

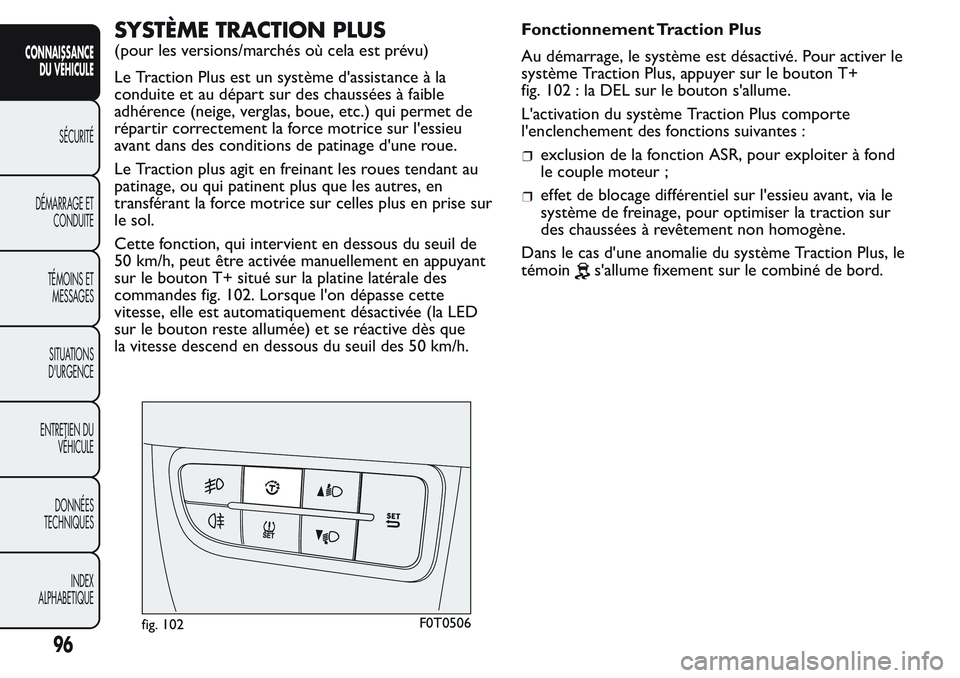

SYSTÈME TRACTION PLUS
(pour les versions/marchés où cela est prévu)
Le Traction Plus est un système d'assistance à la
conduite et au départ sur des chaussées à faible
adhérence (neige, verglas, boue, etc.) qui permet de
répartir correctement la force motrice sur l'essieu
avant dans des conditions de patinage d'une roue.
Le Traction plus agit en freinant les roues tendant au
patinage, ou qui patinent plus que les autres, en
transférant la force motrice sur celles plus en prise sur
le sol.
Cette fonction, qui intervient en dessous du seuil de
50 km/h, peut être activée manuellement en appuyant
sur le bouton T+ situé sur la platine latérale des
commandes fig. 102. Lorsque l'on dépasse cette
vitesse, elle est automatiquement désactivée (la LED
sur le bouton reste allumée) et se réactive dès que
la vitesse descend en dessous du seuil des 50 km/h.Fonctionnement Traction Plus
Au démarrage, le système est désactivé. Pour activer le
système Traction Plus, appuyer sur le bouton T+
fig. 102 : la DEL sur le bouton s'allume.
L'activation du système Traction Plus comporte
l'enclenchement des fonctions suivantes :
exclusion de la fonction ASR, pour exploiter à fond
le couple moteur ;
effet de blocage différentiel sur l'essieu avant, via le
système de freinage, pour optimiser la traction sur
des chaussées à revêtement non homogène.
Dans le cas d'une anomalie du système Traction Plus, le
témoin
s'allume fixement sur le combiné de bord.
fig. 102F0T0506
96
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE
