FIAT FIORINO 2017 Notice d'entretien (in French)

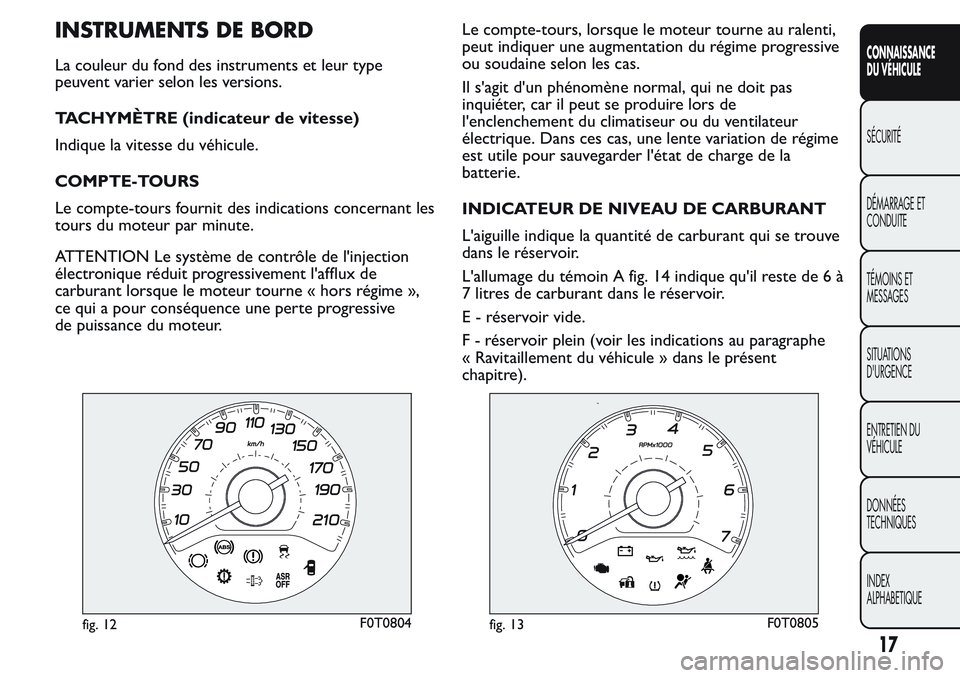

INSTRUMENTS DE BORD
La couleur du fond des instruments et leur type
peuvent varier selon les versions.
TACHYMÈTRE (indicateur de vitesse)
Indique la vitesse du véhicule.
COMPTE-TOURS
Le compte-tours fournit des indications concernant les
tours du moteur par minute.
ATTENTION Le système de contrôle de l'injection
électronique réduit progressivement l'afflux de
carburant lorsque le moteur tourne « hors régime »,
ce qui a pour conséquence une perte progressive
de puissance du moteur.Le compte-tours, lorsque le moteur tourne au ralenti,
peut indiquer une augmentation du régime progressive
ou soudaine selon les cas.
Il s'agit d'un phénomène normal, qui ne doit pas
inquiéter, car il peut se produire lors de
l'enclenchement du climatiseur ou du ventilateur
électrique. Dans ces cas, une lente variation de régime
est utile pour sauvegarder l'état de charge de la
batterie.
INDICATEUR DE NIVEAU DE CARBURANT
L'aiguille indique la quantité de carburant qui se trouve
dans le réservoir.
L'allumage du témoin A fig. 14 indique qu'il reste de 6 à
7 litres de carburant dans le réservoir.
E - réservoir vide.
F - réservoir plein (voir les indications au paragraphe
« Ravitaillement du véhicule » dans le présent
chapitre).
fig. 12F0T0804fig. 13F0T0805
17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

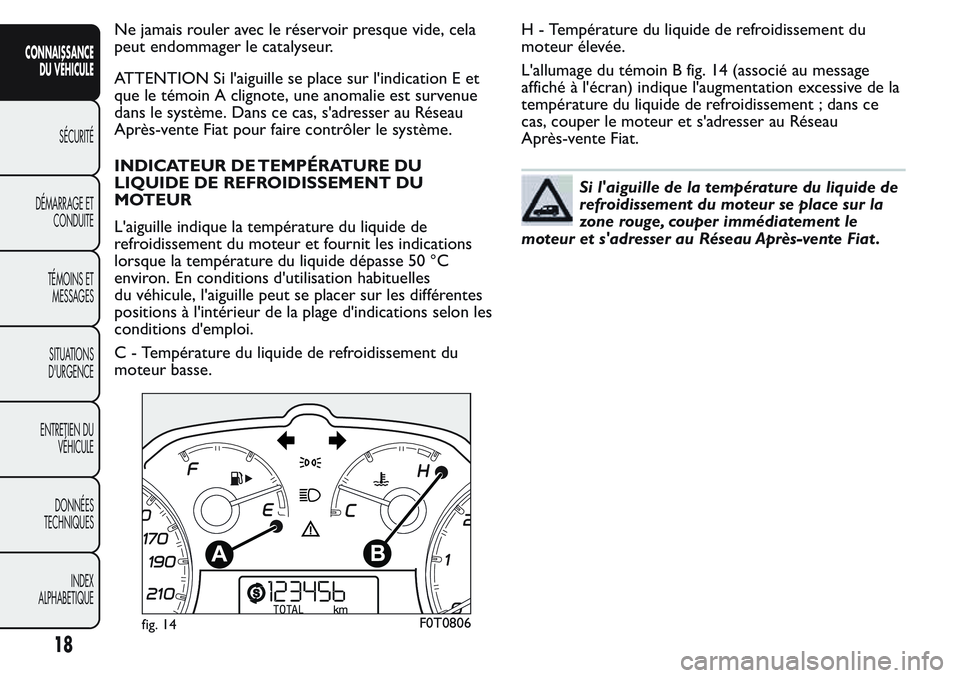

Ne jamais rouler avec le réservoir presque vide, cela
peut endommager le catalyseur.
ATTENTION Si l'aiguille se place sur l'indication E et
que le témoin A clignote, une anomalie est survenue
dans le système. Dans ce cas, s'adresser au Réseau
Après-vente Fiat pour faire contrôler le système.
INDICATEUR DE TEMPÉRATURE DU
LIQUIDE DE REFROIDISSEMENT DU
MOTEUR
L'aiguille indique la température du liquide de
refroidissement du moteur et fournit les indications
lorsque la température du liquide dépasse 50 °C
environ. En conditions d'utilisation habituelles
du véhicule, l'aiguille peut se placer sur les différentes
positions à l'intérieur de la plage d'indications selon les
conditions d'emploi.
C - Température du liquide de refroidissement du
moteur basse.H - Température du liquide de refroidissement du
moteur élevée.
L'allumage du témoin B fig. 14 (associé au message
affiché à l'écran) indique l'augmentation excessive de la
température du liquide de refroidissement ; dans ce
cas, couper le moteur et s'adresser au Réseau
Après-vente Fiat.
Si l'aiguille de la température du liquide de
refroidissement du moteur se place sur la
zone rouge, couper immédiatement le
moteur et s'adresser au Réseau Après-vente Fiat .
fig. 14F0T0806
18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

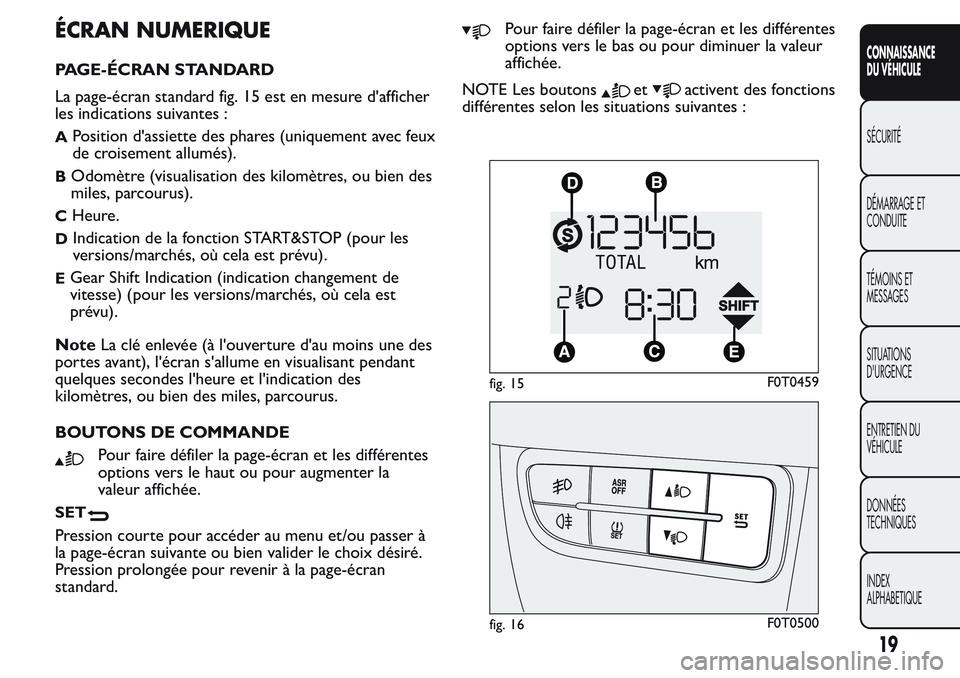

ÉCRAN NUMERIQUE
PAGE-ÉCRAN STANDARD
La page-écran standard fig. 15 est en mesure d'afficher
les indications suivantes :
APosition d'assiette des phares (uniquement avec feux
de croisement allumés).
BOdomètre (visualisation des kilomètres, ou bien des
miles, parcourus).
CHeure.
DIndication de la fonction START&STOP (pour les
versions/marchés, où cela est prévu).
EGear Shift Indication (indication changement de
vitesse) (pour les versions/marchés, où cela est
prévu).
NoteLa clé enlevée (à l'ouverture d'au moins une des
portes avant), l'écran s'allume en visualisant pendant
quelques secondes l'heure et l'indication des
kilomètres, ou bien des miles, parcourus.
BOUTONS DE COMMANDE
Pour faire défiler la page-écran et les différentes
options vers le haut ou pour augmenter la
valeur affichée.
SET
Pression courte pour accéder au menu et/ou passer à
la page-écran suivante ou bien valider le choix désiré.
Pression prolongée pour revenir à la page-écran
standard.
Pour faire défiler la page-écran et les différentes
options vers le bas ou pour diminuer la valeur
affichée.
NOTE Les boutons
etactivent des fonctions
différentes selon les situations suivantes :
fig. 15F0T0459
fig. 16F0T0500
19
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

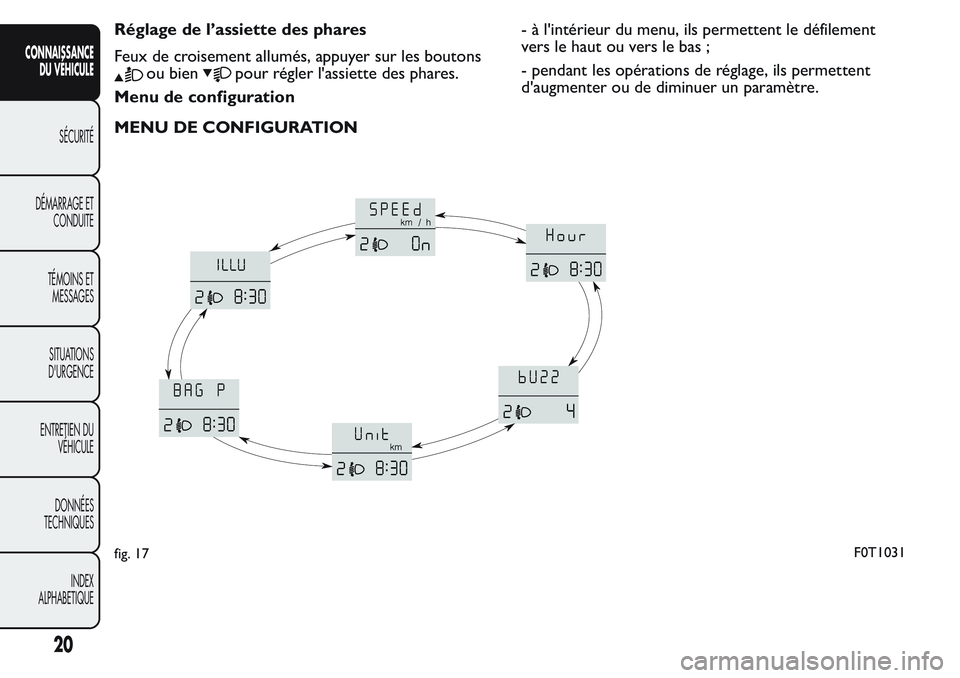

Réglage de l’assiette des phares
Feux de croisement allumés, appuyer sur les boutons
ou bienpour régler l'assiette des phares.
Menu de configuration- à l'intérieur du menu, ils permettent le défilement
vers le haut ou vers le bas ;
- pendant les opérations de réglage, ils permettent
d'augmenter ou de diminuer un paramètre.
MENU DE CONFIGURATION
fig. 17F0T1031
20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

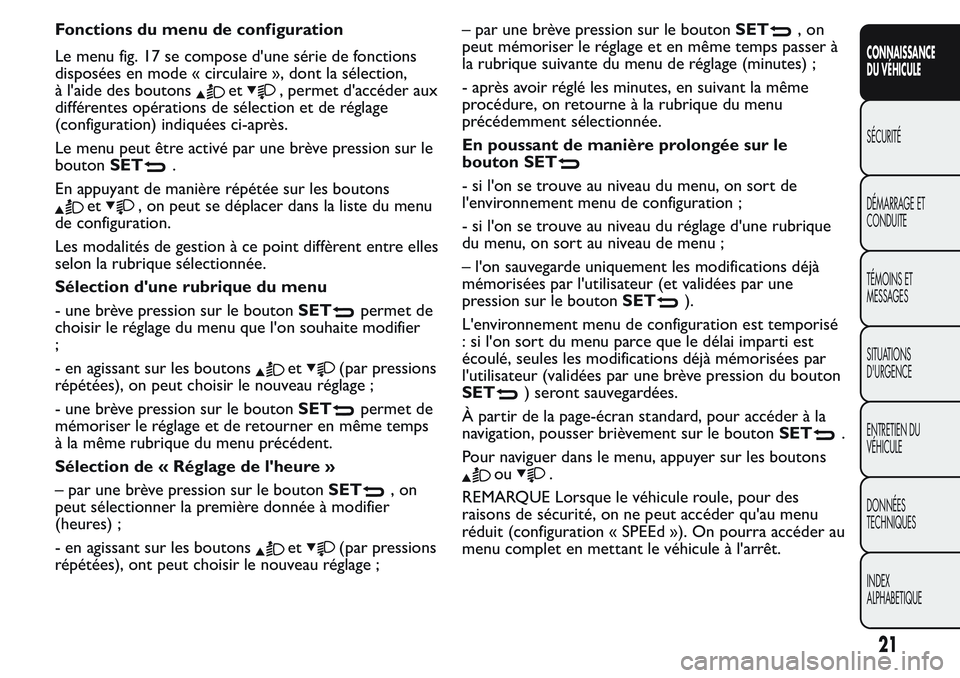

Fonctions du menu de configuration
Le menu fig. 17 se compose d'une série de fonctions
disposées en mode « circulaire », dont la sélection,
à l'aide des boutons
et, permet d'accéder aux
différentes opérations de sélection et de réglage
(configuration) indiquées ci-après.
Le menu peut être activé par une brève pression sur le
boutonSET
.
En appuyant de manière répétée sur les boutons
et, on peut se déplacer dans la liste du menu
de configuration.
Les modalités de gestion à ce point diffèrent entre elles
selon la rubrique sélectionnée.
Sélection d'une rubrique du menu
- une brève pression sur le boutonSET
permet de
choisir le réglage du menu que l'on souhaite modifier
;
- en agissant sur les boutons
et(par pressions
répétées), on peut choisir le nouveau réglage ;
- une brève pression sur le boutonSET
permet de
mémoriser le réglage et de retourner en même temps
à la même rubrique du menu précédent.
Sélection de « Réglage de l'heure »
– par une brève pression sur le boutonSET
,on
peut sélectionner la première donnée à modifier
(heures) ;
- en agissant sur les boutons
et(par pressions
répétées), ont peut choisir le nouveau réglage ;– par une brève pression sur le boutonSET
,on
peut mémoriser le réglage et en même temps passer à
la rubrique suivante du menu de réglage (minutes) ;
- après avoir réglé les minutes, en suivant la même
procédure, on retourne à la rubrique du menu
précédemment sélectionnée.
En poussant de manière prolongée sur le
bouton SET
- si l'on se trouve au niveau du menu, on sort de
l'environnement menu de configuration ;
- si l'on se trouve au niveau du réglage d'une rubrique
du menu, on sort au niveau de menu ;
– l'on sauvegarde uniquement les modifications déjà
mémorisées par l'utilisateur (et validées par une
pression sur le boutonSET
).
L'environnement menu de configuration est temporisé
: si l'on sort du menu parce que le délai imparti est
écoulé, seules les modifications déjà mémorisées par
l'utilisateur (validées par une brève pression du bouton
SET
) seront sauvegardées.
À partir de la page-écran standard, pour accéder à la
navigation, pousser brièvement sur le boutonSET
.
Pour naviguer dans le menu, appuyer sur les boutons
ou.
REMARQUE Lorsque le véhicule roule, pour des
raisons de sécurité, on ne peut accéder qu'au menu
réduit (configuration « SPEEd »). On pourra accéder au
menu complet en mettant le véhicule à l'arrêt.
21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

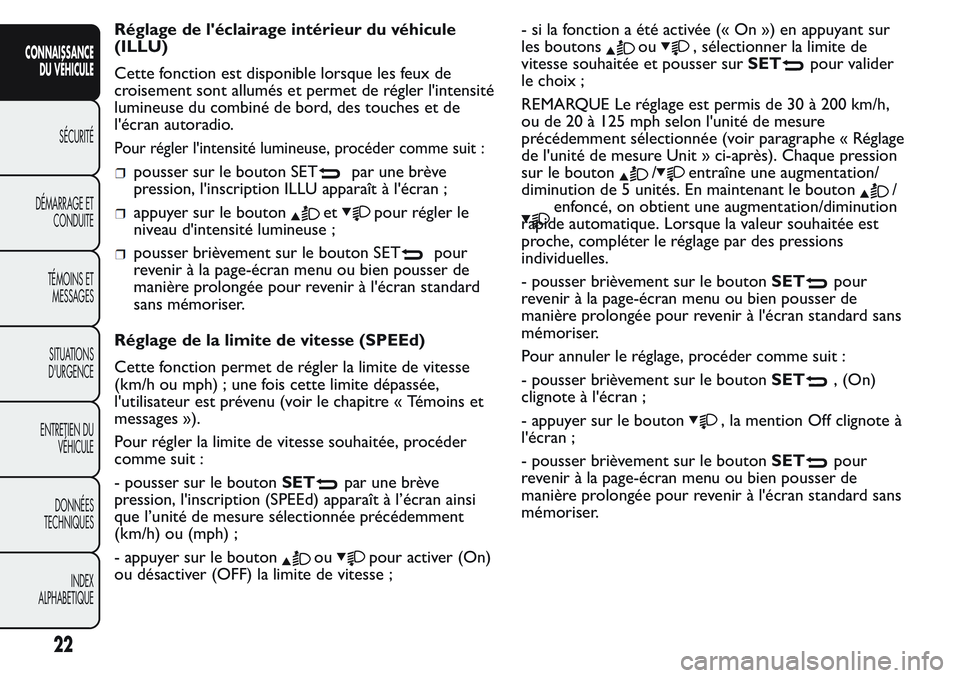

Réglage de l'éclairage intérieur du véhicule
(ILLU)
Cette fonction est disponible lorsque les feux de
croisement sont allumés et permet de régler l'intensité
lumineuse du combiné de bord, des touches et de
l'écran autoradio.
Pour régler l'intensité lumineuse, procéder comme suit :
pousser sur le bouton SETpar une brève
pression, l'inscription ILLU apparaît à l'écran ;
appuyer sur le boutonetpour régler le
niveau d'intensité lumineuse ;
pousser brièvement sur le bouton SETpour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard
sans mémoriser.
Réglage de la limite de vitesse (SPEEd)
Cette fonction permet de régler la limite de vitesse
(km/h ou mph) ; une fois cette limite dépassée,
l'utilisateur est prévenu (voir le chapitre « Témoins et
messages »).
Pour régler la limite de vitesse souhaitée, procéder
comme suit :
- pousser sur le boutonSET
par une brève
pression, l'inscription (SPEEd) apparaît à l’écran ainsi
que l’unité de mesure sélectionnée précédemment
(km/h) ou (mph) ;
- appuyer sur le bouton
oupour activer (On)
ou désactiver (OFF) la limite de vitesse ;- si la fonction a été activée (« On ») en appuyant sur
les boutons
ou, sélectionner la limite de
vitesse souhaitée et pousser surSET
pour valider
le choix ;
REMARQUE Le réglage est permis de 30 à 200 km/h,
ou de 20 à 125 mph selon l'unité de mesure
précédemment sélectionnée (voir paragraphe « Réglage
de l'unité de mesure Unit » ci-après). Chaque pression
sur le bouton
/entraîne une augmentation/
diminution de 5 unités. En maintenant le bouton
/
enfoncé, on obtient une augmentation/diminution
rapide automatique. Lorsque la valeur souhaitée est
proche, compléter le réglage par des pressions
individuelles.
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
Pour annuler le réglage, procéder comme suit :
- pousser brièvement sur le boutonSET
, (On)
clignote à l'écran ;
- appuyer sur le bouton
, la mention Off clignote à
l'écran ;
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

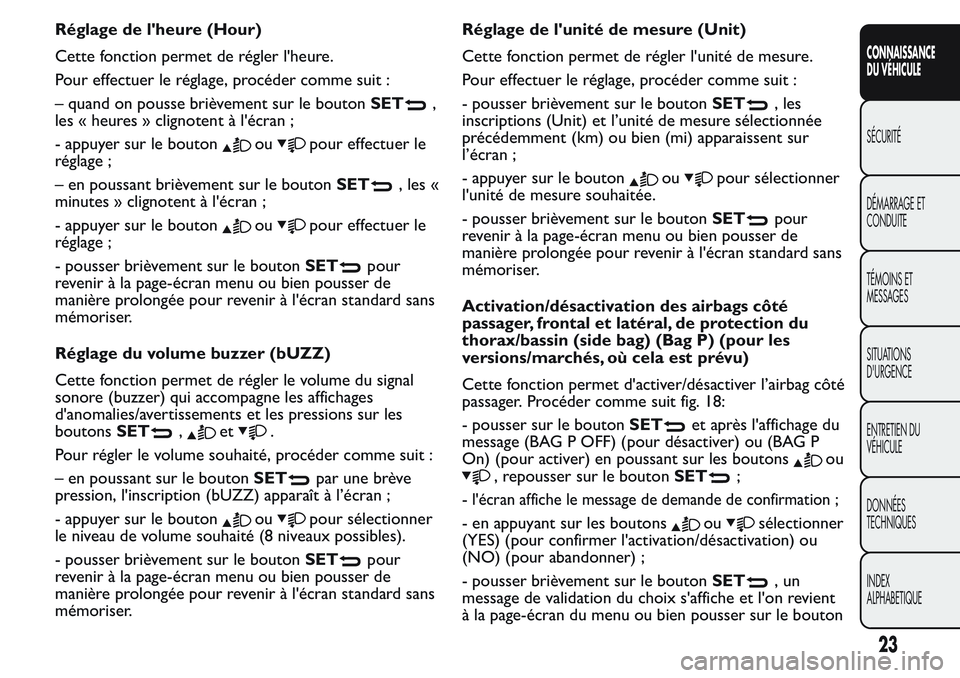

Réglage de l'heure (Hour)
Cette fonction permet de régler l'heure.
Pour effectuer le réglage, procéder comme suit :
– quand on pousse brièvement sur le boutonSET
,
les « heures » clignotent à l'écran ;
- appuyer sur le bouton
oupour effectuer le
réglage ;
– en poussant brièvement sur le boutonSET
, les «
minutes » clignotent à l'écran ;
- appuyer sur le bouton
oupour effectuer le
réglage ;
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
Réglage du volume buzzer (bUZZ)
Cette fonction permet de régler le volume du signal
sonore (buzzer) qui accompagne les affichages
d'anomalies/avertissements et les pressions sur les
boutonsSET
,et.
Pour régler le volume souhaité, procéder comme suit :
– en poussant sur le boutonSET
par une brève
pression, l'inscription (bUZZ) apparaît à l’écran ;
- appuyer sur le bouton
oupour sélectionner
le niveau de volume souhaité (8 niveaux possibles).
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.Réglage de l'unité de mesure (Unit)
Cette fonction permet de régler l'unité de mesure.
Pour effectuer le réglage, procéder comme suit :
- pousser brièvement sur le boutonSET
, les
inscriptions (Unit) et l’unité de mesure sélectionnée
précédemment (km) ou bien (mi) apparaissent sur
l’écran ;
- appuyer sur le bouton
oupour sélectionner
l'unité de mesure souhaitée.
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
Activation/désactivation des airbags côté
passager, frontal et latéral, de protection du
thorax/bassin (side bag) (Bag P) (pour les
versions/marchés, où cela est prévu)
Cette fonction permet d'activer/désactiver l’airbag côté
passager. Procéder comme suit fig. 18:
- pousser sur le boutonSET
et après l'affichage du
message (BAG P OFF) (pour désactiver) ou (BAG P
On) (pour activer) en poussant sur les boutons
ou
, repousser sur le boutonSET;
-
l'écran affiche le message de demande de confirmation ;
- en appuyant sur les boutonsousélectionner
(YES) (pour confirmer l'activation/désactivation) ou
(NO) (pour abandonner) ;
- pousser brièvement sur le boutonSET
,un
message de validation du choix s'affiche et l'on revient
à la page-écran du menu ou bien pousser sur le bouton
23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

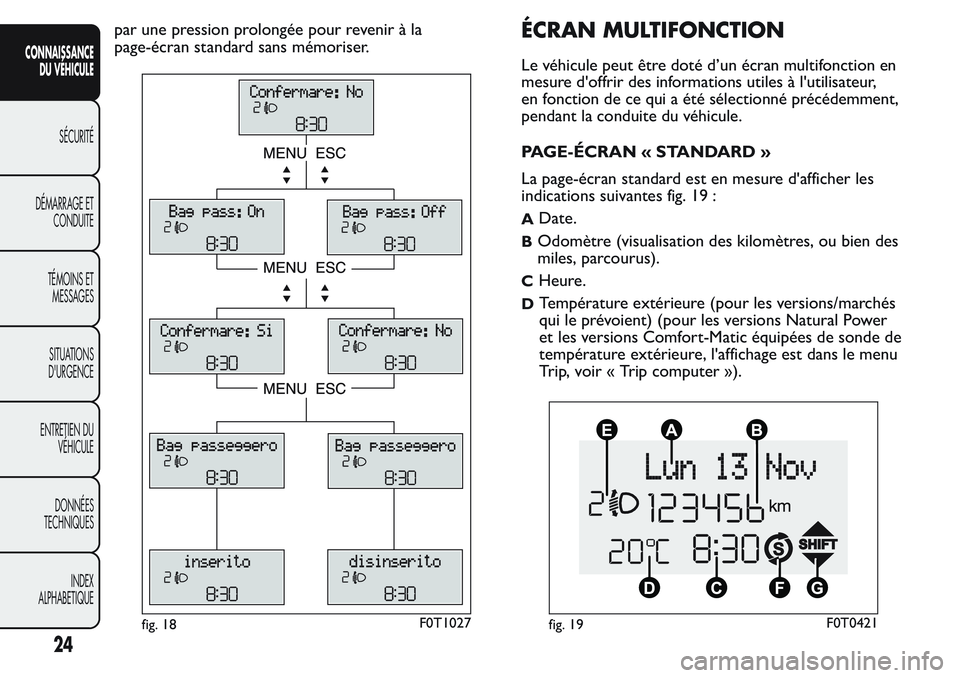

par une pression prolongée pour revenir à la
page-écran standard sans mémoriser.ÉCRAN MULTIFONCTION
Le véhicule peut être doté d’un écran multifonction en
mesure d'offrir des informations utiles à l'utilisateur,
en fonction de ce qui a été sélectionné précédemment,
pendant la conduite du véhicule.
PAGE-ÉCRAN « STANDARD »
La page-écran standard est en mesure d'afficher les
indications suivantes fig. 19 :
ADate.
BOdomètre (visualisation des kilomètres, ou bien des
miles, parcourus).
CHeure.
DTempérature extérieure (pour les versions/marchés
qui le prévoient) (pour les versions Natural Power
et les versions Comfort-Matic équipées de sonde de
température extérieure, l'affichage est dans le menu
Trip, voir « Trip computer »).
fig. 18F0T1027fig. 19F0T0421
24
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

EPosition d'assiette des phares (uniquement avec feux
de croisement enclenchés).
FIndication de la fonction START&STOP (pour les
versions/marchés qui le prévoient).
GGear Shift Indication (indication changement de
vitesse) (pour les versions/marchés qui le prévoient).
NoteÀ l'ouverture d'une porte avant, l'écran s'allume
en affichant l'heure et les kilomètres, ou les miles,
parcourus pendant quelques secondes.
BOUTONS DE COMMANDE
Pour faire défiler la page-écran et les différentes
options vers le haut ou pour augmenter la
valeur affichée.
SET
Pression courte pour accéder au menu et/ou passer à
la page-écran suivante ou bien valider le choix désiré.
Pression prolongée pour revenir à la page-écran
standard.
Pour faire défiler la page-écran et les différentes
options vers le bas ou pour diminuer la valeur
affichée.
NoteLes boutons
etactivent des fonctions
différentes selon les situations ci-après :
Réglage de l'assiette des phares
- feux de croisement allumés, appuyer sur les boutons
ou bienpour régler l'assiette des phares.
Menu de configuration
- à l'intérieur du menu, ils permettent le défilement
vers le haut ou vers le bas ;
- pendant les opérations de réglage, ils permettent
d'augmenter ou de diminuer un paramètre.
fig. 20F0T0500
25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

MENU DE CONFIGURATION
fig. 21F0T1032
26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE
