U halogenových žárovek se dot ýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může dojít i
ke zkrácení životnosti žárovky. Vpřípadě
náhodného kontaktu otřete baňku tkaninou
navlhčenou alkoholem a nechte ji vyschnout .
Výměnu žárovek je vhodné svěřit pokud
možno autorizovanému servisu Fiat .
Řádně fungující žárovky správné hodnoty
představují základní předpoklad pro bezpečnost
jízdy a dodržení platných předpisů.
UPOZORNĚNÍ Na vnitřní ploše světlometu se může
objevit mírné zamlžení. Nejedná se o závadu, je to
přirozený jev, vyvolaný nízkou teplotou a určitým
stupněm vlhkosti vzduchu; po zapnutí světlometů
zamlžení rychle zmizí. Kapky ve světlometu znamenají
zatékání vody - vyhledejte autorizovaný servis Fiat.
167
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

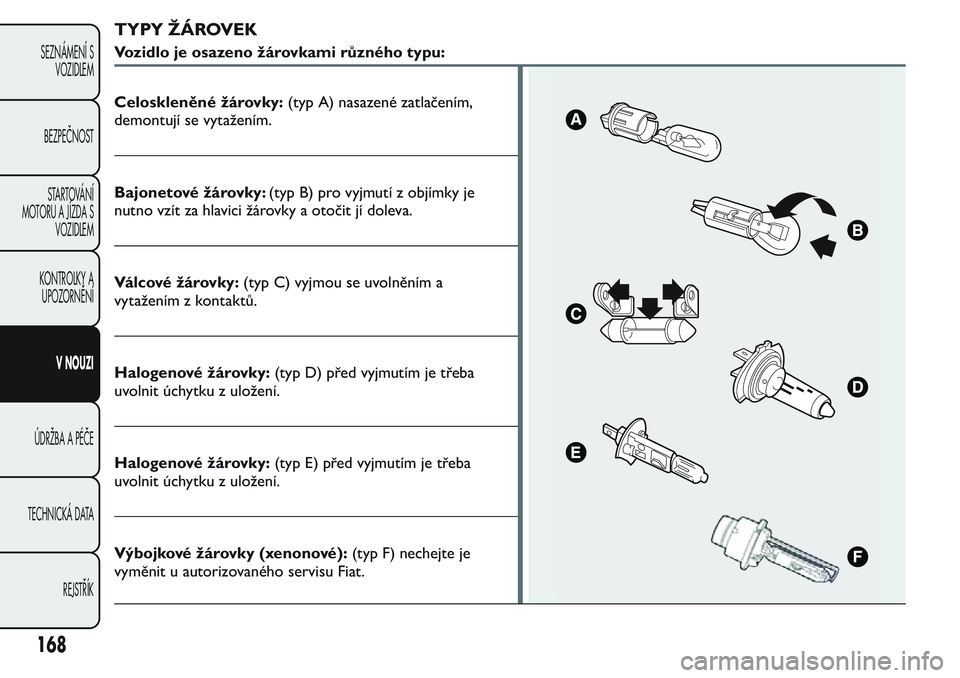

TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami různého typu:
Celoskleněné žárovky:(typ A) nasazené zatlačením,
demontují se vytažením.
Bajonetové žárovky:(typ B) pro vyjmutí z objímky je
nutno vzít za hlavici žárovky a otočit jí doleva.
Válcové žárovky:(typ C) vyjmou se uvolněním a
vytažením z kontaktů.
Halogenové žárovky:(typ D) před vyjmutím je třeba
uvolnit úchytku z uložení.
Halogenové žárovky:(typ E) před vyjmutím je třeba
uvolnit úchytku z uložení.
Výbojkové žárovky (xenonové):(typ F) nechejte je
vyměnit u autorizovaného servisu Fiat.
168
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

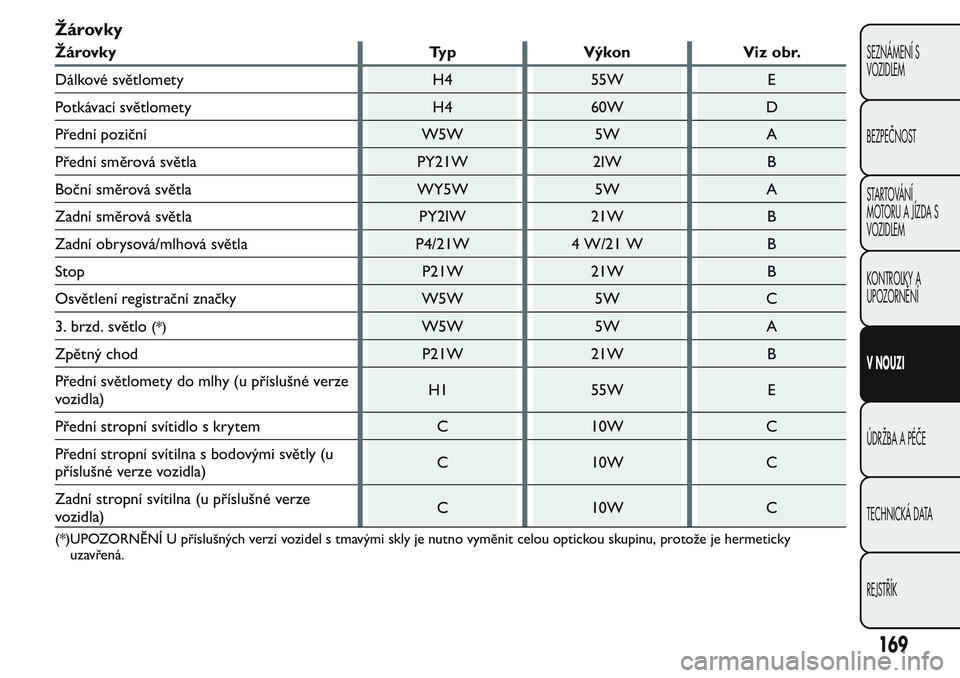

Žárovky
Žárovky Typ Výkon Viz obr.
Dálkové světlomety H4 55W E
Potkávací světlomety H4 60W D
Přední poziční W5W 5W A
Přední směrová světla PY21W 2IW B
Boční směrová světla WY5W 5W A
Zadní směrová světla PY2IW 21W B
Zadní obrysová/mlhová světla P4/21W 4 W/21 W B
Stop P21W 21W B
Osvětlení registrační značky W5W 5W C
3. brzd. světlo
(*)W5W 5W A
Zpětný chod P21W 21W B
Přední světlomety do mlhy (u příslušné verze
vozidla)H1 55W E
Přední stropní svítidlo s krytem C 10W C
Přední stropní svítilna s bodovými světly (u
příslušné verze vozidla)C 10W C
Zadní stropní svítilna (u příslušné verze
vozidla)C 10W C
(*)UPOZORNĚNÍ U příslušných verzí vozidel s tmavými skly je nutno vyměnit celou optickou skupinu, protože je hermeticky
uzavřená.
169
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

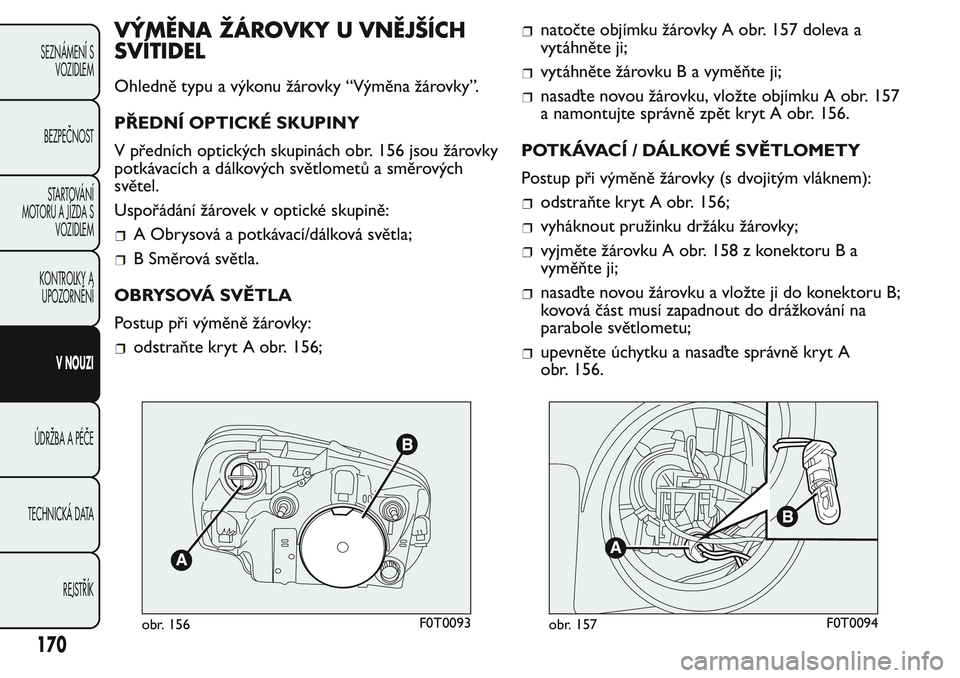

VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL
Ohledně typu a výkonu žárovky “Výměna žárovky”.
PŘEDNÍ OPTICKÉ SKUPINY
V předních optických skupinách obr. 156 jsou žárovky
potkávacích a dálkových světlometů a směrových
světel.
Uspořádání žárovek v optické skupině:
A Obrysová a potkávací/dálková světla;
B Směrová světla.
OBRYSOVÁ SVĚTLA
Postup při výměně žárovky:
odstraňte kryt A obr. 156;
natočte objímku žárovky A obr. 157 doleva a
vytáhněte ji;
vytáhněte žárovku B a vyměňte ji;
nasaďte novou žárovku, vložte objímku A obr. 157
a namontujte správně zpět kryt A obr. 156.
POTKÁVACÍ / DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky (s dvojitým vláknem):
odstraňte kryt A obr. 156;
vyháknout pružinku držáku žárovky;
vyjměte žárovku A obr. 158 z konektoru B a
vyměňte ji;
nasaďte novou žárovku a vložte ji do konektoru B;
kovováčást musí zapadnout do drážkování na
parabole světlometu;
upevněte úchytku a nasaďte správně kryt A
obr. 156.
obr. 156F0T0093obr. 157F0T0094
170
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

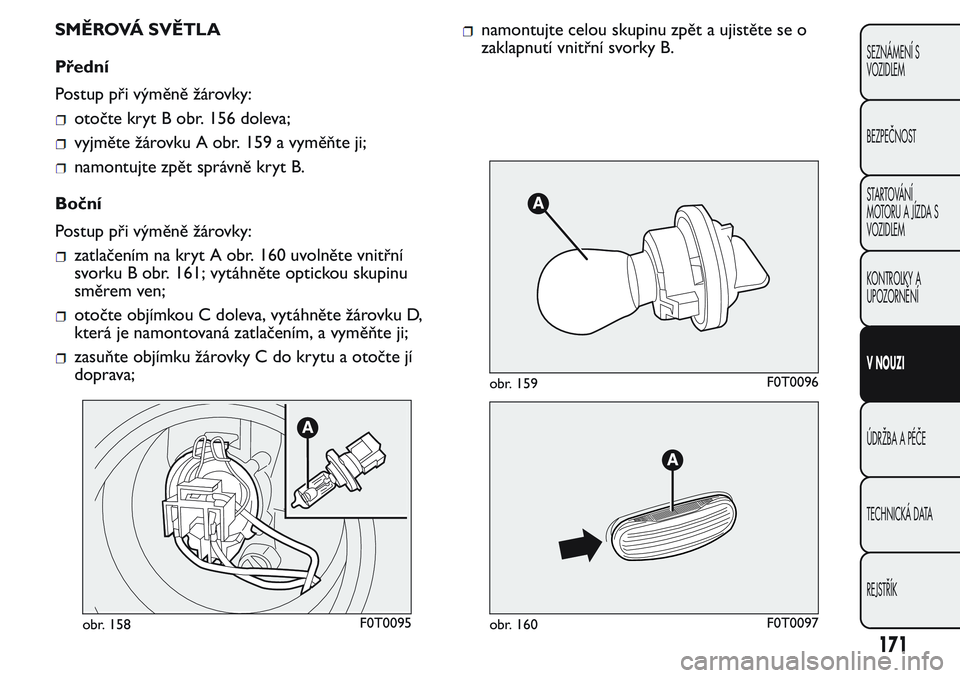

SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
otočte kryt B obr. 156 doleva;
vyjměte žárovku A obr. 159 a vyměňte ji;
namontujte zpět správně kryt B.
Boční
Postup při výměně žárovky:
zatlačením na kryt A obr. 160 uvolněte vnitřní
svorku B obr. 161; vytáhněte optickou skupinu
směrem ven;
otočte objímkou C doleva, vytáhněte žárovku D,
která je namontovaná zatlačením, a vyměňte ji;
zasuňte objímku žárovky C do krytu a otočte jí
doprava;
namontujte celou skupinu zpět a ujistěte se o
zaklapnutí vnitřní svorky B.
obr. 158F0T0095
obr. 159F0T0096
obr. 160F0T0097
171
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

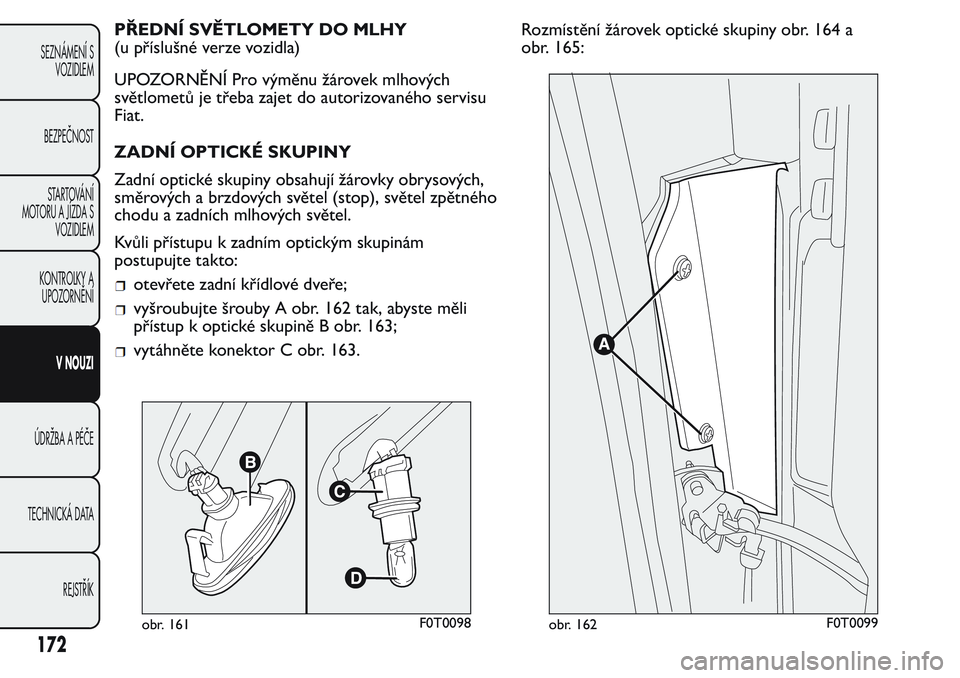

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
UPOZORNĚNÍ Pro výměnu žárovek mlhových
světlometů je třeba zajet do autorizovaného servisu
Fiat.
ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žárovky obrysových,
směrových a brzdových světel (stop), světel zpětného
chodu a zadních mlhových světel.
Kvůli přístupu k zadním optickým skupinám
postupujte takto:
otevřete zadní křídlové dveře;
vyšroubujte šrouby A obr. 162 tak, abyste měli
přístup k optické skupině B obr. 163;
vytáhněte konektor C obr. 163.Rozmístění žárovek optické skupiny obr. 164 a
obr. 165:
obr. 161F0T0098obr. 162F0T0099
172
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

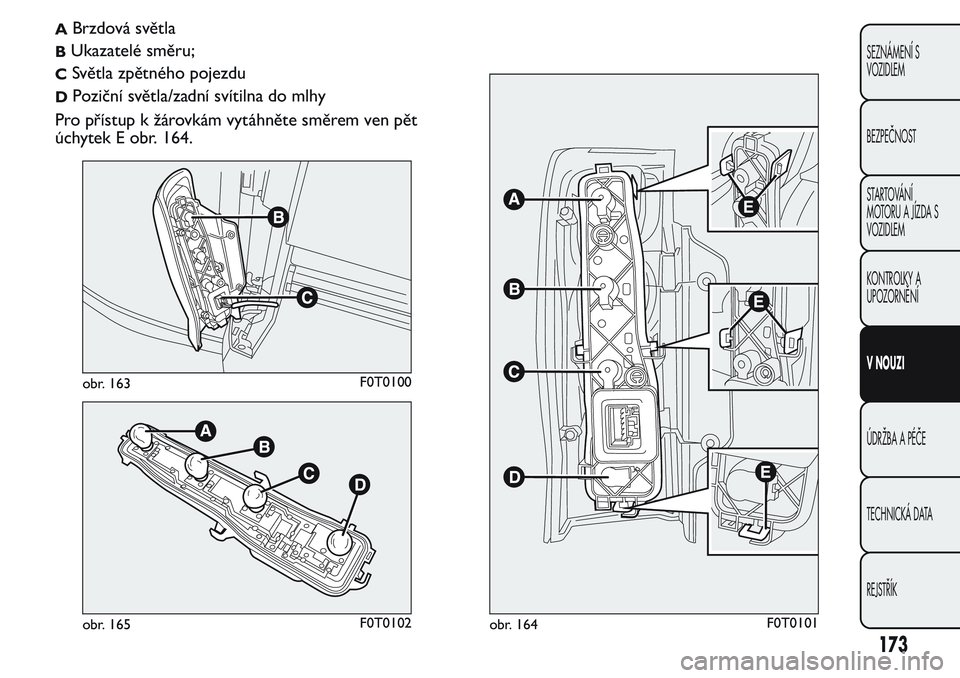

ABrzdová světla
BUkazatelé směru;
CSvětla zpětného pojezdu
DPoziční světla/zadní svítilna do mlhy
Pro přístup k žárovkám vytáhněte směrem ven pět
úchytek E obr. 164.
obr. 163F0T0100
obr. 165F0T0102obr. 164F0T0101
173
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

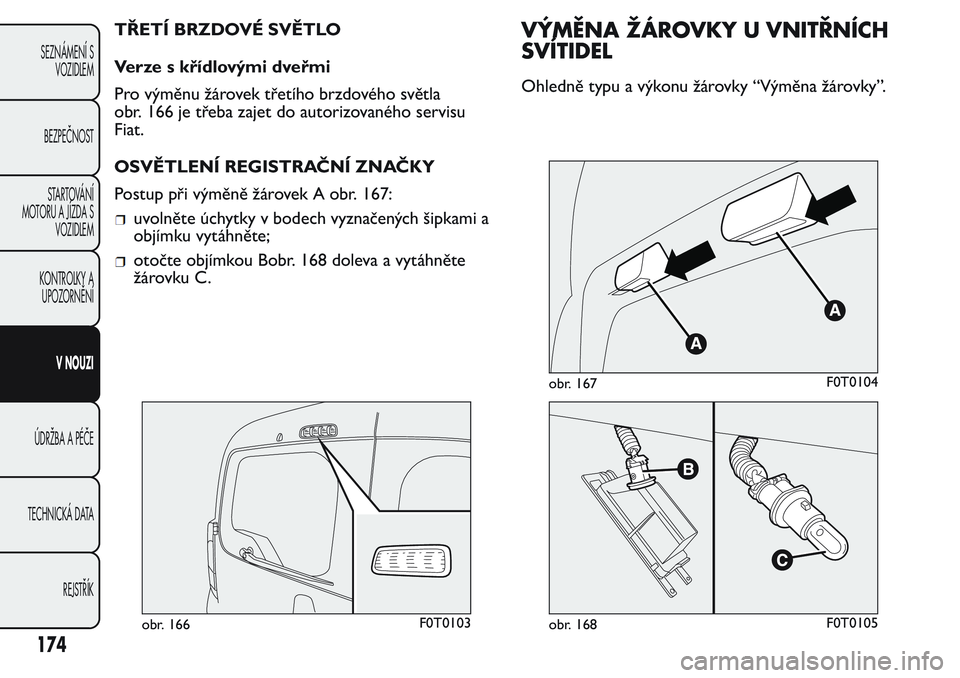

TŘETÍ BRZDOVÉ SVĚTLO
Verze s křídlovými dveřmi
Pro výměnu žárovek třetího brzdového světla
obr. 166 je třeba zajet do autorizovaného servisu
Fiat.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek A obr. 167:
uvolněte úchytky v bodech vyznačených šipkami a
objímku vytáhněte;
otočte objímkou Bobr. 168 doleva a vytáhněte
žárovku C.
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL
Ohledně typu a výkonu žárovky “Výměna žárovky”.
obr. 166F0T0103
obr. 167F0T0104
obr. 168F0T0105
174
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

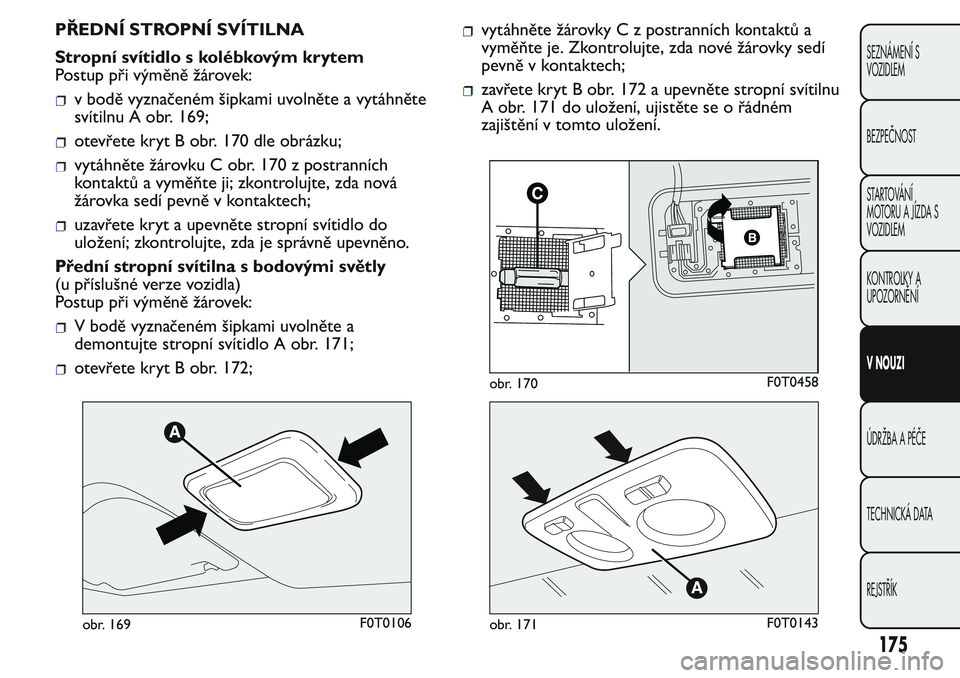

PŘEDNÍ STROPNÍ SVÍTILNA
Stropní svítidlo s kolébkovým krytem
Postup při výměně žárovek:
v bodě vyznačeném šipkami uvolněte a vytáhněte
svítilnu A obr. 169;
otevřete kryt B obr. 170 dle obrázku;
vytáhněte žárovku C obr. 170 z postranních
kontaktů a vyměňte ji; zkontrolujte, zda nová
žárovka sedí pevně v kontaktech;
uzavřete kryt a upevněte stropní svítidlo do
uložení; zkontrolujte, zda je správně upevněno.
Přední stropní svítilna s bodovými světly
(u příslušné verze vozidla)
Postup při výměně žárovek:
V bodě vyznačeném šipkami uvolněte a
demontujte stropní svítidlo A obr. 171;
otevřete kryt B obr. 172;
vytáhněte žárovky C z postranních kontaktů a
vyměňte je. Zkontrolujte, zda nové žárovky sedí
pevně v kontaktech;
zavřete kryt B obr. 172 a upevněte stropní svítilnu
A obr. 171 do uložení, ujistěte se o řádném
zajištění v tomto uložení.
obr. 169F0T0106
obr. 170F0T0458
obr. 171F0T0143
175
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

ZADNÍ STROPNÍ SVÍTILNA
Verze Cargo
Postup při výměně žárovky:
v bodě vyznačeném šipkami uvolněte a vytáhněte
stropní svítilnu A obr. 173;
otevřete kryt B obr. 174 dle obrázku;
vytáhněte žárovku C obr. 174 z postranních
kontaktů a vyměňte ji; zkontrolujte, zda nová
žárovka sedí pevně v kontaktech;
zavřete kryt B obr. 174 a upevněte stropní svítidlo
do uložení; zkontrolujte, zda je správně upevněno.
zavřete kryt B a upevněte stropní svítidlo do
uložení; zkontrolujte, zda je správně upevněno.
Verze Combi
Postup při výměně žárovky:
stiskněte tlačítko A obr. 175 a vytáhněte
vyjímatelnou svítilnu B;
v bodě vyznačeném šipkami uvolněte a vytáhněte
svítilnu;
vytáhněte žárovku C obr. 176 z postranních
kontaktů a vyměňte ji; zkontrolujte, zda nová
žárovka sedí pevně v kontaktech.
