FIAT FIORINO 2017 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2017, Model line: FIORINO, Model: FIAT FIORINO 2017Pages: 264, velikost PDF: 5.94 MB
Page 81 of 264

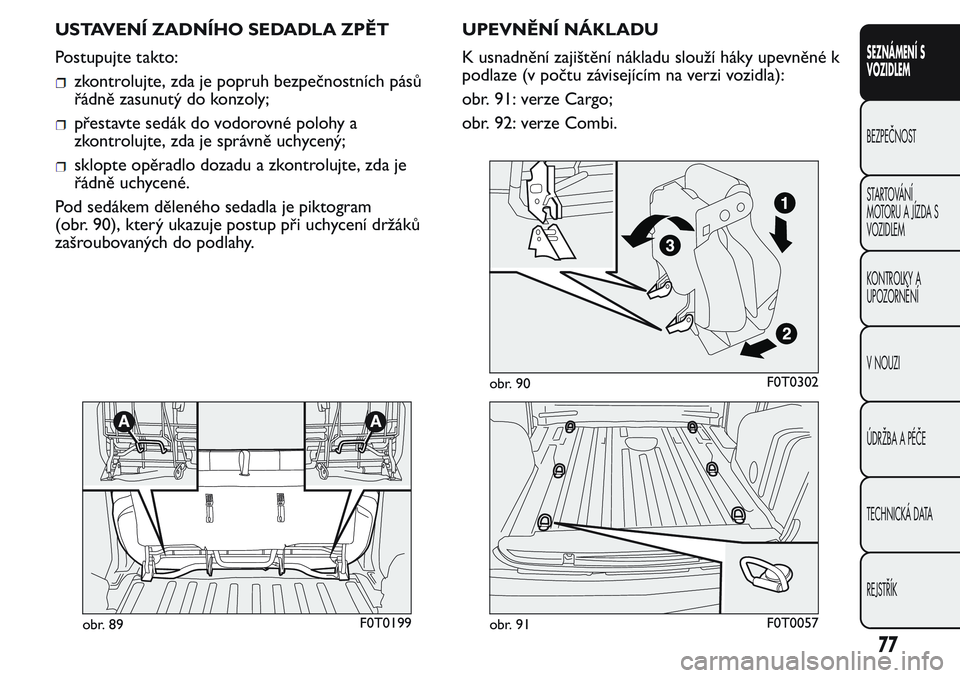

USTAVENÍ ZADNÍHO SEDADLA ZPĚT
Postupujte takto:
zkontrolujte, zda je popruh bezpečnostních pásů
řádně zasunutý do konzoly;
přestavte sedák do vodorovné polohy a
zkontrolujte, zda je správně uchycený;
sklopte opěradlo dozadu a zkontrolujte, zda je
řádně uchycené.
Pod sedákem děleného sedadla je piktogram
(obr. 90), který ukazuje postup při uchycení držáků
zašroubovaných do podlahy.UPEVNĚNÍ NÁKLADU
K usnadnění zajištění nákladu slouží háky upevněné k
podlaze (v počtu závisejícím na verzi vozidla):
obr. 91: verze Cargo;
obr. 92: verze Combi.
obr. 89F0T0199
obr. 90F0T0302
obr. 91F0T0057
77
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 82 of 264

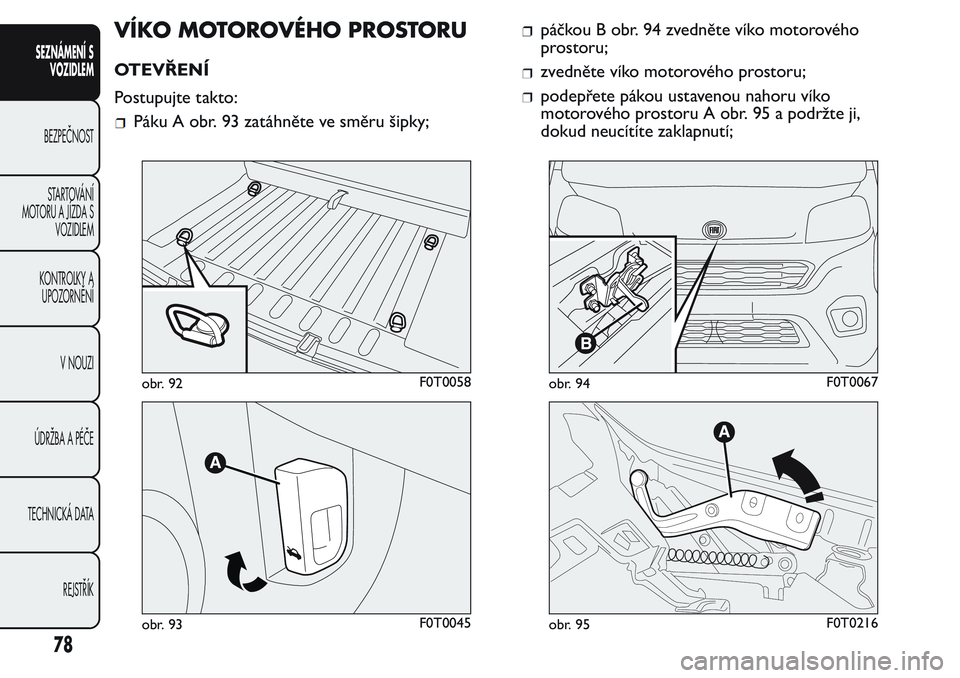

VÍKO MOTOROVÉHO PROSTORU
OTEVŘENÍ
Postupujte takto:
Páku A obr. 93 zatáhněte ve směru šipky;
páčkou B obr. 94 zvedněte víko motorového
prostoru;
zvedněte víko motorového prostoru;
podepřete pákou ustavenou nahoru víko
motorového prostoru A obr. 95 a podržte ji,
dokud neucítíte zaklapnutí;
obr. 92F0T0058
obr. 93F0T0045
obr. 94F0T0067
obr. 95F0T0216
78
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 83 of 264

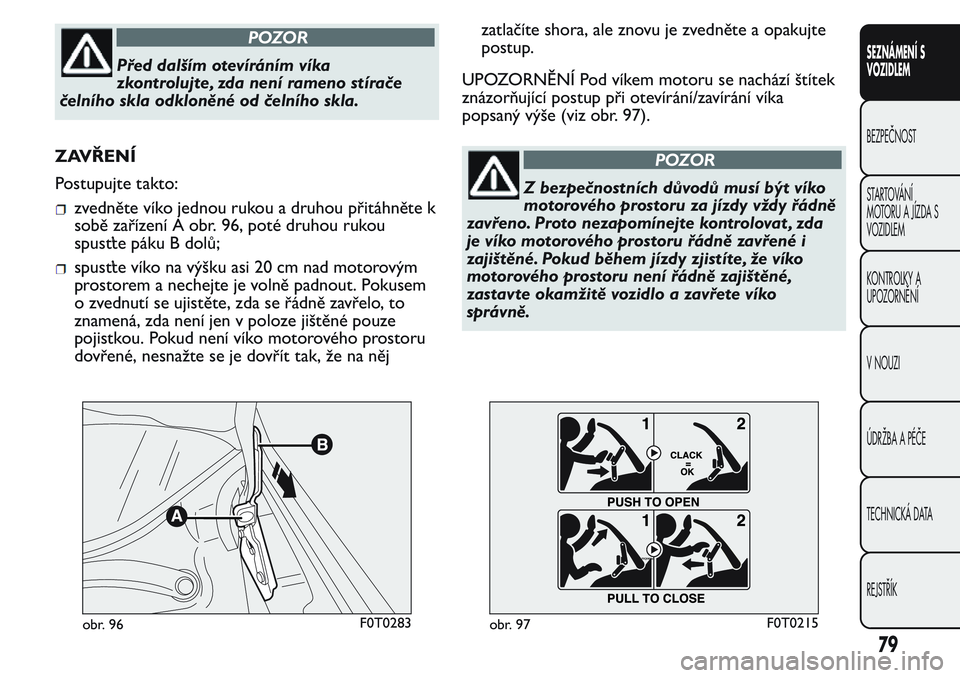

POZOR
Před dalším otevíráním víka
zkontrolujte, zda není rameno stírače
čelního skla odkloněné od čelního skla.
ZAVŘENÍ
Postupujte takto:
zvedněte víko jednou rukou a druhou přitáhněte k
sobě zařízení A obr. 96, poté druhou rukou
spusťte páku B dolů;
spusťte víko na výšku asi 20 cm nad motorovým
prostorem a nechejte je volně padnout. Pokusem
o zvednutí se ujistěte, zda se řádně zavřelo, to
znamená, zda není jen v poloze jištěné pouze
pojistkou. Pokud není víko motorového prostoru
dovřené, nesnažte se je dovřít tak, že na nějzatlačíte shora, ale znovu je zvedněte a opakujte
postup.
UPOZORNĚNÍ Pod víkem motoru se nachází štítek
znázorňující postup při otevírání/zavírání víka
popsaný výše (viz obr. 97).
POZOR
Z bezpečnostních důvodů musí být víko
motorového prostoru za jízdy vždy řádně
zavřeno. Proto nezapomínejte kontrolovat , zda
je víko motorového prostoru řádně zavřené i
zajištěné. Pokud během jízdy zjistíte, že víko
motorového prostoru není řádně zajištěné,
zastavte okamžitě vozidlo a zavřete víko
správně.
obr. 96F0T0283obr. 97F0T0215
79
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 84 of 264

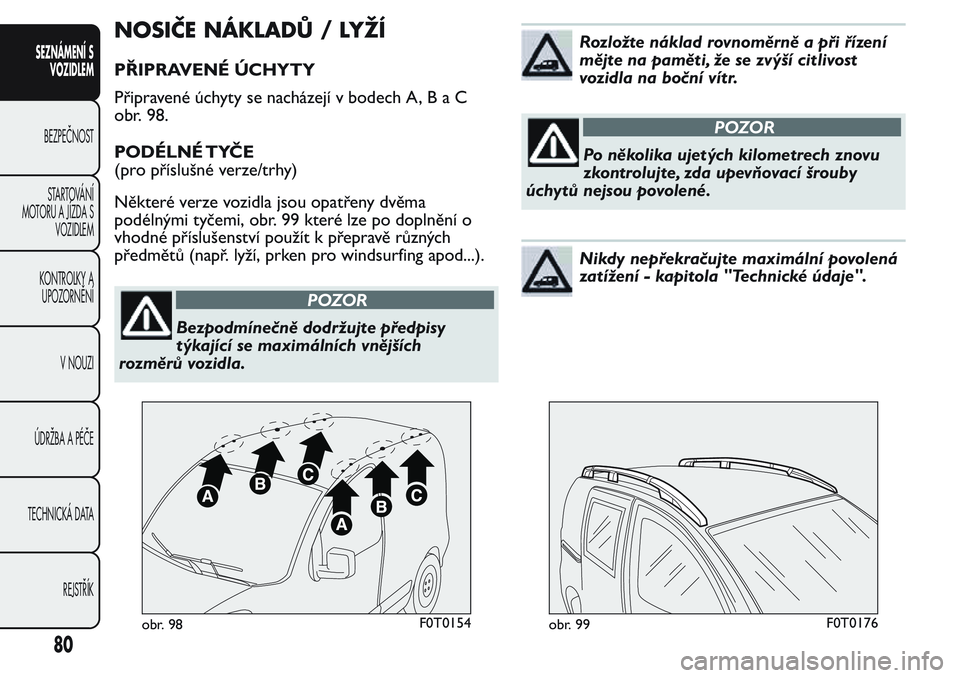

NOSIČE NÁKLADŮ / LYŽÍ
PŘIPRAVENÉ ÚCHYTY
Připravené úchyty se nacházejí v bodech A,BaC
obr. 98.
PODÉLNÉ TYČE
(pro příslušné verze/trhy)
Některé verze vozidla jsou opatřeny dvěma
podélnými tyčemi, obr. 99 které lze po doplnění o
vhodné příslušenství použít k přepravě různých
předmětů (např. lyží, prken pro windsurfing apod...).
POZOR
Bezpodmínečně dodržujte předpisy
t ýkající se maximálních vnějších
rozměrů vozidla.
Rozložte náklad rovnoměrně a při řízení
mějte na paměti, že se zvýší citlivost
vozidla na boční vítr.
POZOR
Po několika ujetých kilometrech znovu
zkontrolujte, zda upevňovací šrouby
úchytů nejsou povolené.
Nikdy nepřekračujte maximální povolená
zatížení - kapitola "Technické údaje".
obr. 98F0T0154obr. 99F0T0176
80
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 85 of 264

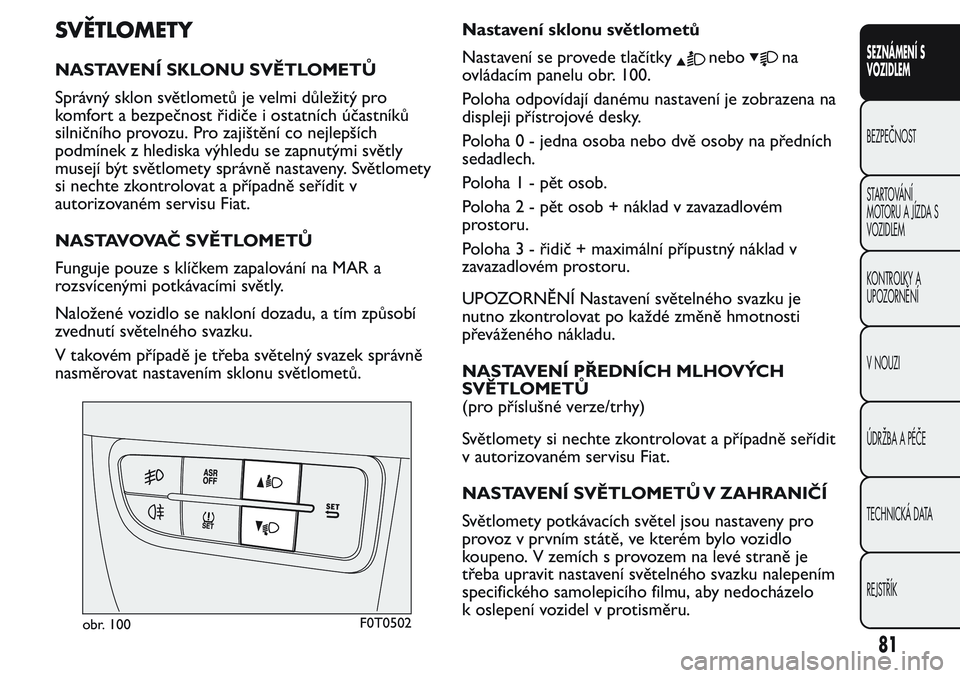

SVĚTLOMETY
NASTAVENÍ SKLONU SVĚTLOMETŮ
Správný sklon světlometů je velmi důležitý pro
komfort a bezpečnost řidiče i ostatních účastníků
silničního provozu. Pro zajištění co nejlepších
podmínek z hlediska výhledu se zapnutými světly
musejí být světlomety správně nastaveny. Světlomety
si nechte zkontrolovat a případně seřídit v
autorizovaném servisu Fiat.
NASTAVOVAČ SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na MAR a
rozsvícenými potkávacími světly.
Naložené vozidlo se nakloní dozadu, a tím způsobí
zvednutí světelného svazku.
V takovém případě je třeba světelný svazek správně
nasměrovat nastavením sklonu světlometů.Nastavení sklonu světlometů
Nastavení se provede tlačítkynebona
ovládacím panelu obr. 100.
Poloha odpovídají danému nastavení je zobrazena na
displeji přístrojové desky.
Poloha 0 - jedna osoba nebo dvě osoby na předních
sedadlech.
Poloha 1 - pět osob.
Poloha 2 - pět osob + náklad v zavazadlovém
prostoru.
Poloha 3 - řidič + maximální přípustný náklad v
zavazadlovém prostoru.
UPOZORNĚNÍ Nastavení světelného svazku je
nutno zkontrolovat po každé změně hmotnosti
převáženého nákladu.
NASTAVENÍ PŘEDNÍCH MLHOVÝCH
SVĚTLOMETŮ
(pro příslušné verze/trhy)
Světlomety si nechte zkontrolovat a případně seřídit
v autorizovaném servisu Fiat.
NASTAVENÍ SVĚTLOMETŮ V ZAHRANIČÍ
Světlomety potkávacích světel jsou nastaveny pro
provoz v prvním státě, ve kterém bylo vozidlo
koupeno. V zemích s provozem na levé straně je
třeba upravit nastavení světelného svazku nalepením
specifického samolepicího filmu, aby nedocházelo
k oslepení vozidel v protisměru.
obr. 100F0T0502
81
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 86 of 264

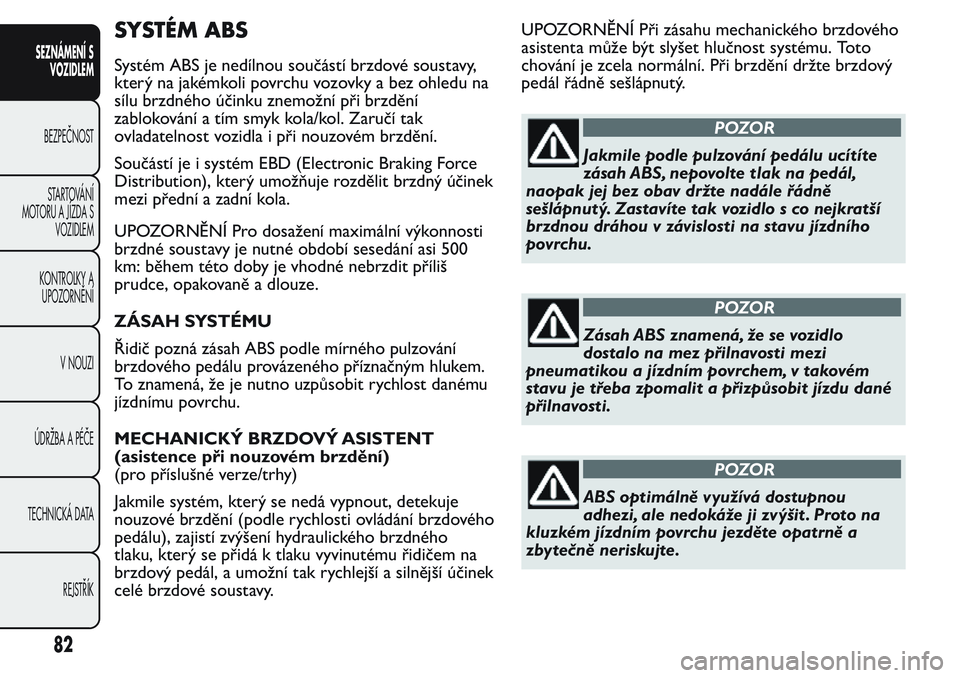

SYSTÉM ABS
Systém ABS je nedílnou součástí brzdové soustavy,
který na jakémkoli povrchu vozovky a bez ohledu na
sílu brzdného účinku znemožní při brzdění
zablokování a tím smyk kola/kol. Zaručí tak
ovladatelnost vozidla i při nouzovém brzdění.
Součástí je i systém EBD (Electronic Braking Force
Distribution), který umožňuje rozdělit brzdný účinek
mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání asi 500
km: během této doby je vhodné nebrzdit příliš
prudce, opakovaně a dlouze.
ZÁSAH SYSTÉMU
Řidič pozná zásah ABS podle mírného pulzování
brzdového pedálu provázeného příznačným hlukem.
To znamená, že je nutno uzpůsobit rychlost danému
jízdnímu povrchu.
MECHANICKÝ BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)
(pro příslušné verze/trhy)
Jakmile systém, který se nedá vypnout, detekuje
nouzové brzdění (podle rychlosti ovládání brzdového
pedálu), zajistí zvýšení hydraulického brzdného
tlaku, který se přidá k tlaku vyvinutému řidičem na
brzdový pedál, a umožní tak rychlejší a silnější účinek
celé brzdové soustavy.UPOZORNĚNÍ Při zásahu mechanického brzdového
asistenta může být slyšet hlučnost systému. Toto
chování je zcela normální. Při brzdění držte brzdový
pedál řádně sešlápnutý.
POZOR
Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu jízdního
povrchu.
POZOR
Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit jízdu dané
přilnavosti.
POZOR
ABS optimálně využívá dostupnou
adhezi, ale nedokáže ji zvýšit . Proto na
kluzkém jízdním povrchu jezděte opatrně a
zbytečně neriskujte.
82
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 87 of 264

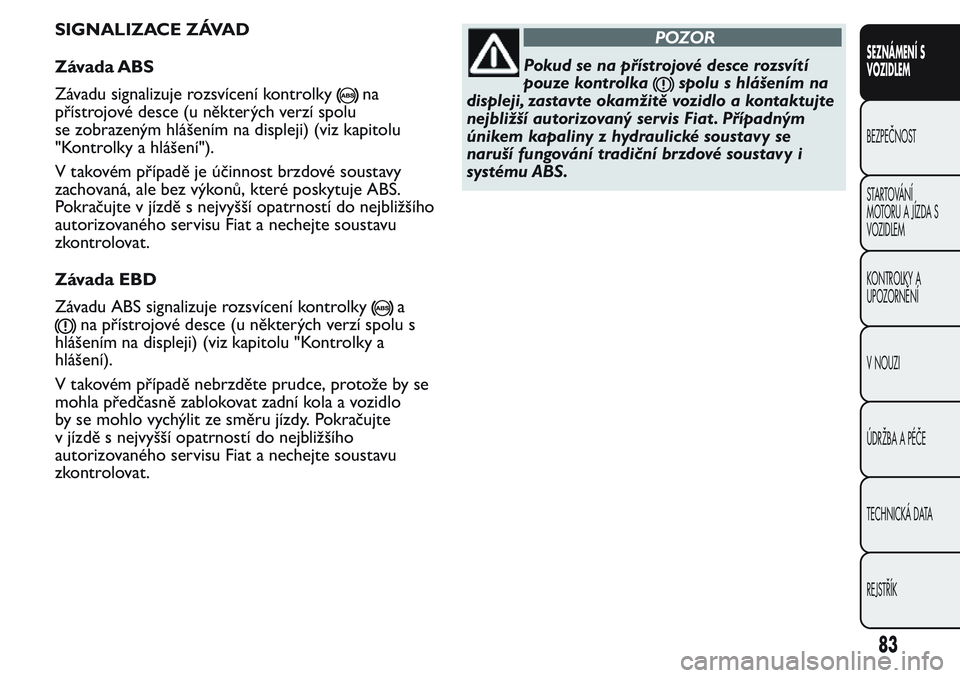

SIGNALIZACE ZÁVAD
Závada ABS
Závadu signalizuje rozsvícení kontrolky
na
přístrojové desce (u některých verzí spolu
se zobrazeným hlášením na displeji) (viz kapitolu
"Kontrolky a hlášení").
V takovém případě je účinnost brzdové soustavy
zachovaná, ale bez výkonů, které poskytuje ABS.
Pokračujte v jízdě s nejvyšší opatrností do nejbližšího
autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
Závada EBD
Závadu ABS signalizuje rozsvícení kontrolky
a
na přístrojové desce (u některých verzí spolu s
hlášením na displeji) (viz kapitolu "Kontrolky a
hlášení).
V takovém případě nebrzděte prudce, protože by se
mohla předčasně zablokovat zadní kola a vozidlo
by se mohlo vychýlit ze směru jízdy. Pokračujte
v jízdě s nejvyšší opatrností do nejbližšího
autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
POZOR
Pokud se na přístrojové desce rozsvítí
pouze kontrolka
spolu s hlášením na
displeji, zastavte okamžitě vozidlo a kontaktujte
nejbližší autorizovaný servis Fiat . Případným
únikem kapaliny z hydraulické soustavy se
naruší fungování tradiční brzdové soustavy i
systému ABS.
83
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 88 of 264

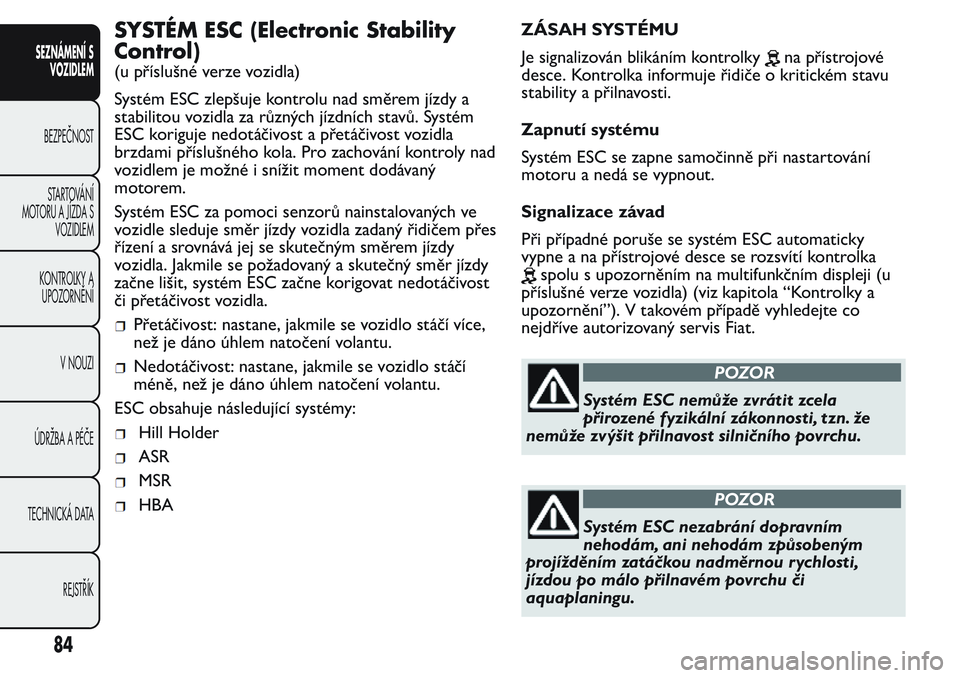

SYSTÉM ESC (Electronic Stability
Control)
(u příslušné verze vozidla)
Systém ESC zlepšuje kontrolu nad směrem jízdy a
stabilitou vozidla za různých jízdních stavů. Systém
ESC koriguje nedotáčivost a přetáčivost vozidla
brzdami příslušného kola. Pro zachování kontroly nad
vozidlem je možné i snížit moment dodávaný
motorem.
Systém ESC za pomoci senzorů nainstalovaných ve
vozidle sleduje směr jízdy vozidla zadaný řidičem přes
řízení a srovnává jej se skutečným směrem jízdy
vozidla. Jakmile se požadovaný a skutečný směr jízdy
začne lišit, systém ESC začne korigovat nedotáčivost
či přetáčivost vozidla.
Přetáčivost: nastane, jakmile se vozidlo stáčí více,
než je dáno úhlem natočení volantu.
Nedotáčivost: nastane, jakmile se vozidlo stáčí
méně, než je dáno úhlem natočení volantu.
ESC obsahuje následující systémy:
Hill Holder
ASR
MSR
HBAZÁSAH SYSTÉMU
Je signalizován blikáním kontrolky
na přístrojové
desce. Kontrolka informuje řidiče o kritickém stavu
stability a přilnavosti.
Zapnutí systému
Systém ESC se zapne samočinně při nastartování
motoru a nedá se vypnout.
Signalizace závad
Při případné poruše se systém ESC automaticky
vypne a na přístrojové desce se rozsvítí kontrolka
spolu s upozorněním na multifunkčním displeji (u
příslušné verze vozidla) (viz kapitola “Kontrolky a
upozornění”). V takovém případě vyhledejte co
nejdříve autorizovaný servis Fiat.
POZOR
Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
POZOR
Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
84
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 89 of 264

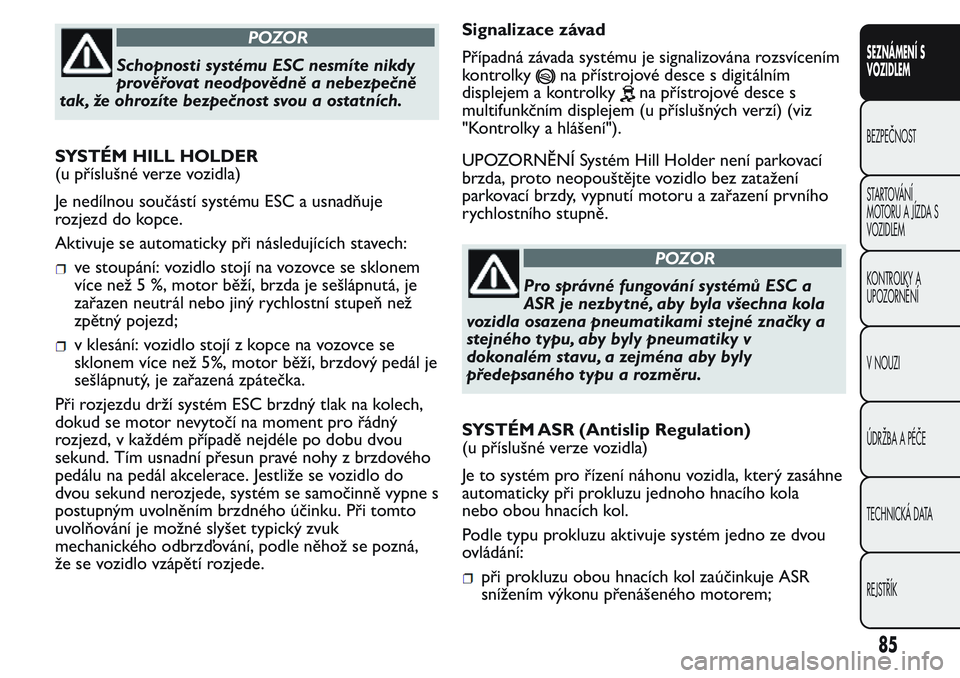

POZOR
Schopnosti systému ESC nesmíte nikdy
prověřovat neodpovědně a nebezpečně
tak, že ohrozíte bezpečnost svou a ostatních.
SYSTÉM HILL HOLDER
(u příslušné verze vozidla)
Je nedílnou součástí systému ESC a usnadňuje
rozjezd do kopce.
Aktivuje se automaticky při následujících stavech:
ve stoupání: vozidlo stojí na vozovce se sklonem
více než 5 %, motor běží, brzda je sešlápnutá, je
zařazen neutrál nebo jiný rychlostní stupeň než
zpětný pojezd;
v klesání: vozidlo stojí z kopce na vozovce se
sklonem více než 5%, motor běží, brzdový pedál je
sešlápnutý, je zařazená zpátečka.
Při rozjezdu drží systém ESC brzdný tlak na kolech,
dokud se motor nevytočí na moment pro řádný
rozjezd, v každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé nohy z brzdového
pedálu na pedál akcelerace. Jestliže se vozidlo do
dvou sekund nerozjede, systém se samočinně vypne s
postupným uvolněním brzdného účinku. Při tomto
uvolňování je možné slyšet typický zvuk
mechanického odbrzďování, podle něhož se pozná,
že se vozidlo vzápětí rozjede.Signalizace závad
Případná závada systému je signalizována rozsvícením
kontrolky
na přístrojové desce s digitálním
displejem a kontrolky
na přístrojové desce s
multifunkčním displejem (u příslušných verzí) (viz
"Kontrolky a hlášení").
UPOZORNĚNÍ Systém Hill Holder není parkovací
brzda, proto neopouštějte vozidlo bez zatažení
parkovací brzdy, vypnutí motoru a zařazení prvního
rychlostního stupně.
POZOR
Pro správné fungování systémů ESC a
ASR je nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné značky a
stejného typu, aby byly pneumatiky v
dokonalém stavu, a zejména aby byly
předepsaného typu a rozměru.
SYSTÉM ASR (Antislip Regulation)
(u příslušné verze vozidla)
Je to systém pro řízení náhonu vozidla, který zasáhne
automaticky při prokluzu jednoho hnacího kola
nebo obou hnacích kol.
Podle typu prokluzu aktivuje systém jedno ze dvou
ovládání:
při prokluzu obou hnacích kol zaúčinkuje ASR
snížením výkonu přenášeného motorem;
85
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
Page 90 of 264

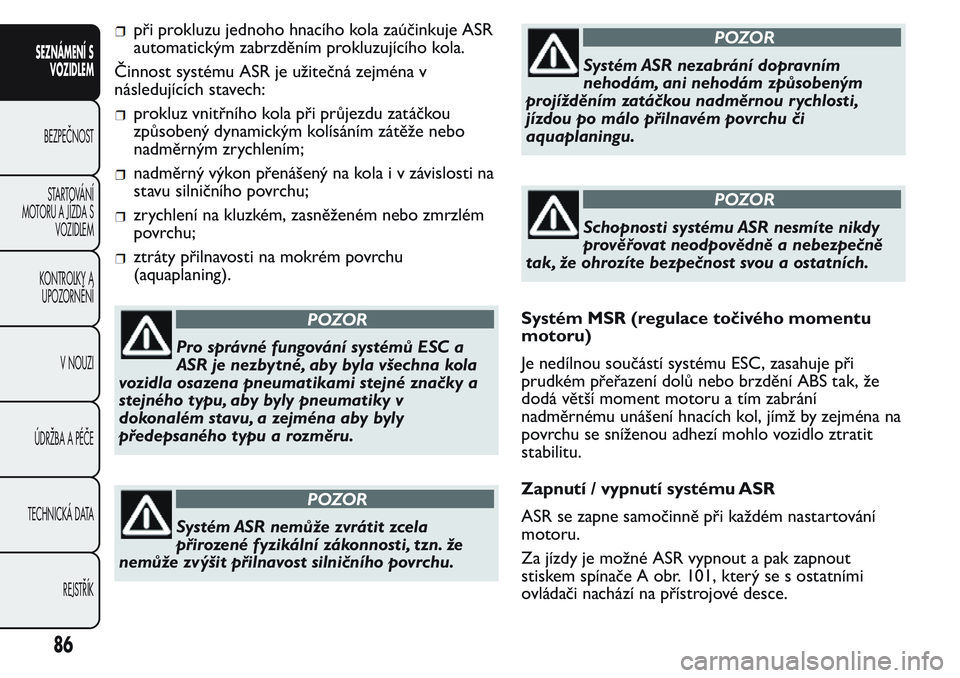

při prokluzu jednoho hnacího kola zaúčinkuje ASR
automatickým zabrzděním prokluzujícího kola.
Činnost systému ASR je užitečná zejména v
následujících stavech:
prokluz vnitřního kola při průjezdu zatáčkou
způsobený dynamickým kolísáním zátěže nebo
nadměrným zrychlením;
nadměrný výkon přenášený na kolaivzávislosti na
stavu silničního povrchu;
zrychlení na kluzkém, zasněženém nebo zmrzlém
povrchu;
ztráty přilnavosti na mokrém povrchu
(aquaplaning).
POZOR
Pro správné fungování systémů ESC a
ASR je nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné značky a
stejného typu, aby byly pneumatiky v
dokonalém stavu, a zejména aby byly
předepsaného typu a rozměru.
POZOR
Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
POZOR
Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
POZOR
Schopnosti systému ASR nesmíte nikdy
prověřovat neodpovědně a nebezpečně
tak, že ohrozíte bezpečnost svou a ostatních.
Systém MSR (regulace točivého momentu
motoru)
Je nedílnou součástí systému ESC, zasahuje při
prudkém přeřazení dolů nebo brzdění ABS tak, že
dodá větší moment motoru a tím zabrání
nadměrnému unášení hnacích kol, jímž by zejména na
povrchu se sníženou adhezí mohlo vozidlo ztratit
stabilitu.
Zapnutí / vypnutí systému ASR
ASR se zapne samočinně při každém nastartování
motoru.
Za jízdy je možné ASR vypnout a pak zapnout
stiskem spínače A obr. 101, který se s ostatními
ovládači nachází na přístrojové desce.
86
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
