FIAT FULLBACK 2017 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2017, Model line: FULLBACK, Model: FIAT FULLBACK 2017Pages: 308, PDF Size: 10.36 MB
Page 171 of 308

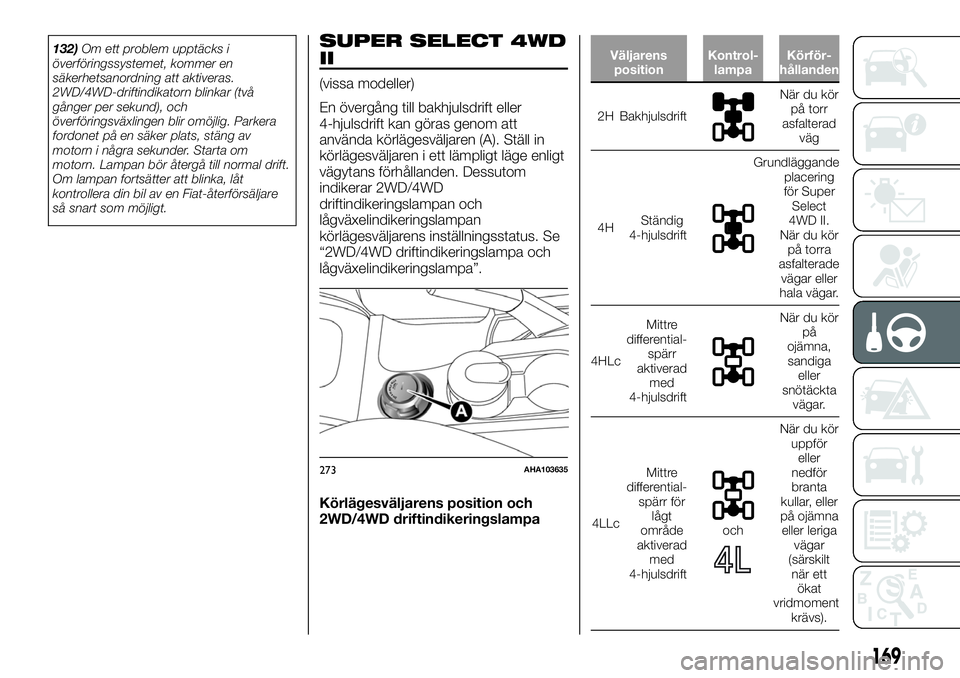

132)Om ett problem upptäcks i
överföringssystemet, kommer en
säkerhetsanordning att aktiveras.
2WD/4WD-driftindikatorn blinkar (två
gånger per sekund), och
överföringsväxlingen blir omöjlig. Parkera
fordonet på en säker plats, stäng av
motorn i några sekunder. Starta om
motorn. Lampan bör återgå till normal drift.
Om lampan fortsätter att blinka, låt
kontrollera din bil av en Fiat-återförsäljare
så snart som möjligt.SUPER SELECT 4WD
II
(vissa modeller)
En övergång till bakhjulsdrift eller
4-hjulsdrift kan göras genom att
använda körlägesväljaren (A). Ställ in
körlägesväljaren i ett lämpligt läge enligt
vägytans förhållanden. Dessutom
indikerar 2WD/4WD
driftindikeringslampan och
lågväxelindikeringslampan
körlägesväljarens inställningsstatus. Se
“2WD/4WD driftindikeringslampa och
lågväxelindikeringslampa”.
Körlägesväljarens position och
2WD/4WD driftindikeringslampa
Väljarens
positionKontrol-
lampaKörför-
hållanden
2H Bakhjulsdrift
När du kör
på torr
asfalterad
väg
4HStändig
4-hjulsdrift
Grundläggande
placering
för Super
Select
4WD II.
När du kör
på torra
asfalterade
vägar eller
hala vägar.
4HLcMittre
differential-
spärr
aktiverad
med
4-hjulsdrift
När du kör
på
ojämna,
sandiga
eller
snötäckta
vägar.
4LLcMittre
differential-
spärr för
lågt
område
aktiverad
med
4-hjulsdrift
och
När du kör
uppför
eller
nedför
branta
kullar, eller
på ojämna
eller leriga
vägar
(särskilt
när ett
ökat
vridmoment
krävs).
273AHA103635
169
Page 172 of 308

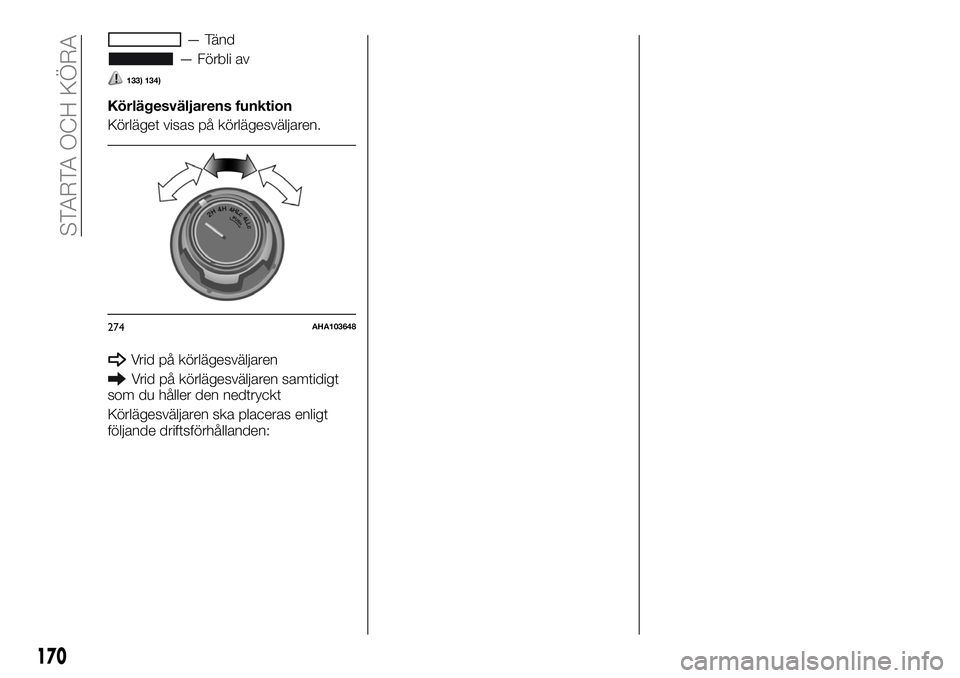

— Tänd
— Förbli av
133) 134)
Körlägesväljarens funktion
Körläget visas på körlägesväljaren.
Vrid på körlägesväljaren
Vrid på körlägesväljaren samtidigt
som du håller den nedtryckt
Körlägesväljaren ska placeras enligt
följande driftsförhållanden:
274AHA103648
170
STARTA OCH KÖRA
Page 173 of 308

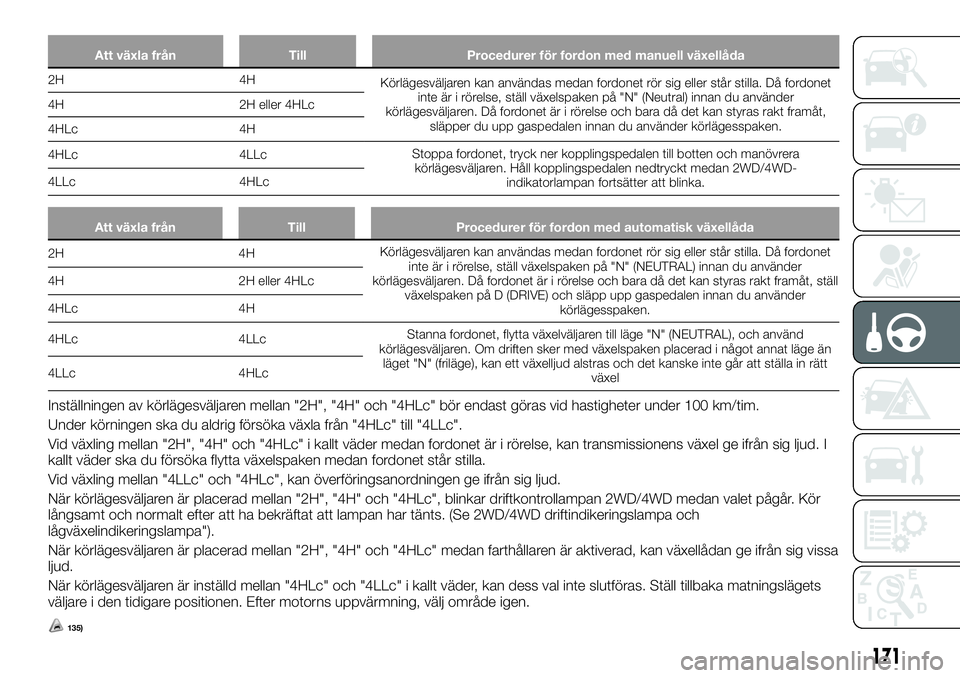

Att växla från Till Procedurer för fordon med manuell växellåda
2H 4H
Körlägesväljaren kan användas medan fordonet rör sig eller står stilla. Då fordonet
inte är i rörelse, ställ växelspaken på "N" (Neutral) innan du använder
körlägesväljaren. Då fordonet är i rörelse och bara då det kan styras rakt framåt,
släpper du upp gaspedalen innan du använder körlägesspaken. 4H 2H eller 4HLc
4HLc 4H
4HLc 4LLcStoppa fordonet, tryck ner kopplingspedalen till botten och manövrera
körlägesväljaren. Håll kopplingspedalen nedtryckt medan 2WD/4WD-
indikatorlampan fortsätter att blinka. 4LLc 4HLc
Att växla från Till Procedurer för fordon med automatisk växellåda
2H 4HKörlägesväljaren kan användas medan fordonet rör sig eller står stilla. Då fordonet
inte är i rörelse, ställ växelspaken på "N" (NEUTRAL) innan du använder
körlägesväljaren. Då fordonet är i rörelse och bara då det kan styras rakt framåt, ställ
växelspaken på D (DRIVE) och släpp upp gaspedalen innan du använder
körlägesspaken. 4H 2H eller 4HLc
4HLc 4H
4HLc 4LLcStanna fordonet, flytta växelväljaren till läge "N" (NEUTRAL), och använd
körlägesväljaren. Om driften sker med växelspaken placerad i något annat läge än
läget "N" (friläge), kan ett växelljud alstras och det kanske inte går att ställa in rätt
växel 4LLc 4HLc
Inställningen av körlägesväljaren mellan "2H", "4H" och "4HLc" bör endast göras vid hastigheter under 100 km/tim.
Under körningen ska du aldrig försöka växla från "4HLc" till "4LLc".
Vid växling mellan "2H", "4H" och "4HLc" i kallt väder medan fordonet är i rörelse, kan transmissionens växel ge ifrån sig ljud. I
kallt väder ska du försöka flytta växelspaken medan fordonet står stilla.
Vid växling mellan "4LLc" och "4HLc", kan överföringsanordningen ge ifrån sig ljud.
När körlägesväljaren är placerad mellan "2H", "4H" och "4HLc", blinkar driftkontrollampan 2WD/4WD medan valet pågår. Kör
långsamt och normalt efter att ha bekräftat att lampan har tänts. (Se 2WD/4WD driftindikeringslampa och
lågväxelindikeringslampa").
När körlägesväljaren är placerad mellan "2H", "4H" och "4HLc" medan farthållaren är aktiverad, kan växellådan ge ifrån sig vissa
ljud.
När körlägesväljaren är inställd mellan "4HLc" och "4LLc" i kallt väder, kan dess val inte slutföras. Ställ tillbaka matningslägets
väljare i den tidigare positionen. Efter motorns uppvärmning, välj område igen.
135)
171
Page 174 of 308

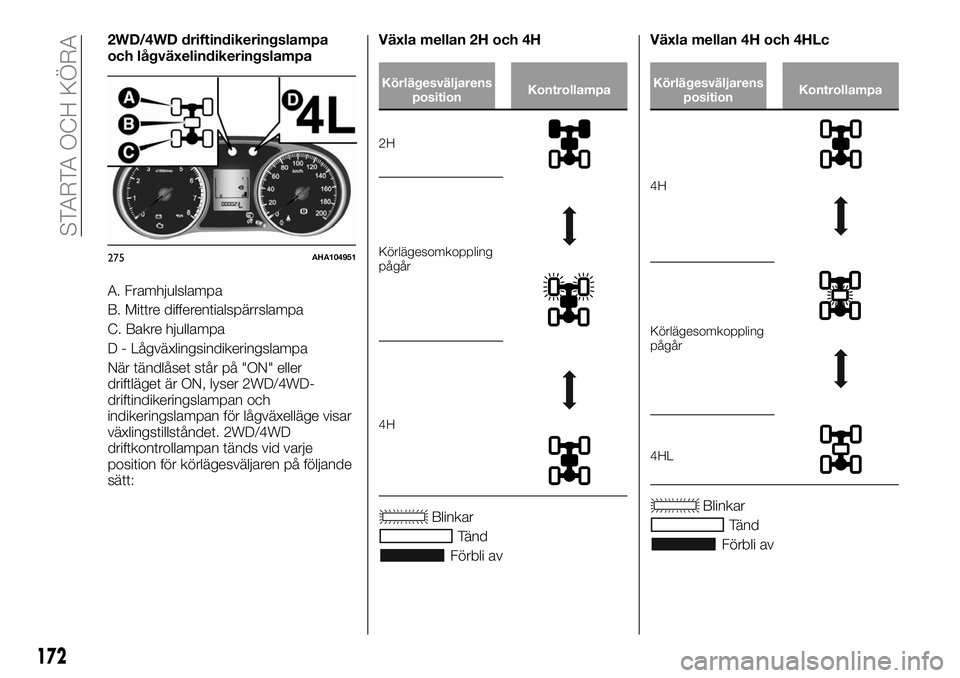

2WD/4WD driftindikeringslampa
och lågväxelindikeringslampa
A. Framhjulslampa
B. Mittre differentialspärrslampa
C. Bakre hjullampa
D - Lågväxlingsindikeringslampa
När tändlåset står på "ON" eller
driftläget är ON, lyser 2WD/4WD-
driftindikeringslampan och
indikeringslampan för lågväxelläge visar
växlingstillståndet. 2WD/4WD
driftkontrollampan tänds vid varje
position för körlägesväljaren på följande
sätt:Växla mellan 2H och 4H
Körlägesväljarens
positionKontrollampa
2H
Körlägesomkoppling
pågår
4H
Blinkar
Tänd
Förbli avVäxla mellan 4H och 4HLc
Körlägesväljarens
positionKontrollampa
4H
Körlägesomkoppling
pågår
4HL
Blinkar
Tänd
Förbli av
275AHA104951
172
STARTA OCH KÖRA
Page 175 of 308

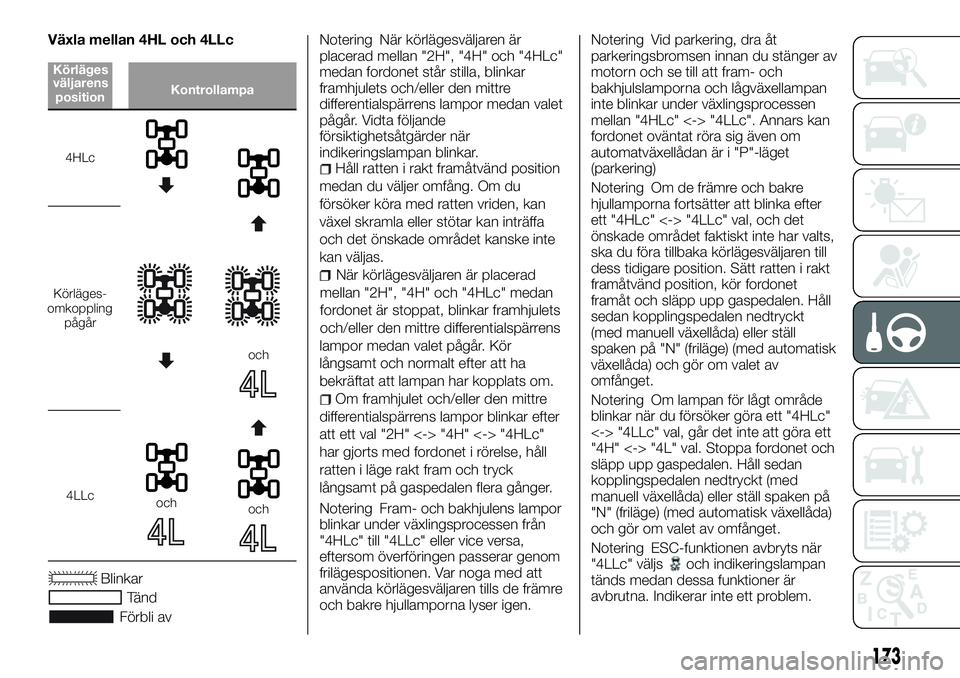

Växla mellan 4HL och 4LLc
Körläges
positionKontrollampa
4HLc
Körläges-
omkoppling
pågår
och
4LLcochoch
Blinkar
Tänd
Förbli avNotering När körlägesväljaren är
placerad mellan "2H", "4H" och "4HLc"
medan fordonet står stilla, blinkar
framhjulets och/eller den mittre
differentialspärrens lampor medan valet
pågår. Vidta följande
försiktighetsåtgärder när
indikeringslampan blinkar.
Håll ratten i rakt framåtvänd position
medan du väljer omfång. Om du
försöker köra med ratten vriden, kan
växel skramla eller stötar kan inträffa
och det önskade området kanske inte
kan väljas.
När körlägesväljaren är placerad
mellan "2H", "4H" och "4HLc" medan
fordonet är stoppat, blinkar framhjulets
och/eller den mittre differentialspärrens
lampor medan valet pågår. Kör
långsamt och normalt efter att ha
bekräftat att lampan har kopplats om.
Om framhjulet och/eller den mittre
differentialspärrens lampor blinkar efter
att ett val "2H" <-> "4H" <-> "4HLc"
har gjorts med fordonet i rörelse, håll
ratten i läge rakt fram och tryck
långsamt på gaspedalen flera gånger.
Notering Fram- och bakhjulens lampor
blinkar under växlingsprocessen från
"4HLc" till "4LLc" eller vice versa,
eftersom överföringen passerar genom
frilägespositionen. Var noga med att
använda körlägesväljaren tills de främre
och bakre hjullamporna lyser igen.Notering Vid parkering, dra åt
parkeringsbromsen innan du stänger av
motorn och se till att fram- och
bakhjulslamporna och lågväxellampan
inte blinkar under växlingsprocessen
mellan "4HLc" <-> "4LLc". Annars kan
fordonet oväntat röra sig även om
automatväxellådan är i "P"-läget
(parkering)
Notering Om de främre och bakre
hjullamporna fortsätter att blinka efter
ett "4HLc" <-> "4LLc" val, och det
önskade området faktiskt inte har valts,
ska du föra tillbaka körlägesväljaren till
dess tidigare position. Sätt ratten i rakt
framåtvänd position, kör fordonet
framåt och släpp upp gaspedalen. Håll
sedan kopplingspedalen nedtryckt
(med manuell växellåda) eller ställ
spaken på "N" (friläge) (med automatisk
växellåda) och gör om valet av
omfånget.
Notering Om lampan för lågt område
blinkar när du försöker göra ett "4HLc"
<-> "4LLc" val, går det inte att göra ett
"4H" <-> "4L" val. Stoppa fordonet och
släpp upp gaspedalen. Håll sedan
kopplingspedalen nedtryckt (med
manuell växellåda) eller ställ spaken på
"N" (friläge) (med automatisk växellåda)
och gör om valet av omfånget.
Notering ESC-funktionen avbryts när
"4LLc" väljs
och indikeringslampan
tänds medan dessa funktioner är
avbrutna. Indikerar inte ett problem.
173
väljarens
Page 176 of 308

När "2H" eller "4H" eller "4HLc" har
valts, slocknar denna lampa och
funktion igen. Se "ESC-
indikeringslampa, ESOFF-
indikeringslampa".
136)
OBSERVERA!
133)"4LLc"-serien ger maximalt
vridmoment för körningar på låg hastighet
på branta sluttningar samt på sandiga,
leriga och andra svårkörda ytor. På bilar
med automatisk växellåda, ska du inte
överskrida hastigheter på cirka 70 km/tim. i
"4LLc"-serien.134)När du kör på torra asfalterade vägar
och motorvägar, kör inte fordonet i "4HLc"
eller "4LLc". Det kan resultera i överdrivet
däckslitage, ökad bränsleförbrukning, och
möjlig bullergenerering. Det kan också öka
differentialoljans temperatur, vilket kan
skada körsystemet. Dessutom utsätts
drivlinan för alltför stor belastning, vilket
leder till oljeläckage, till att komponenten
låser sig eller andra allvarliga fel. När du kör
på torra asfalterade vägar och motorvägar,
kör fordonet endast i "2H" eller "4H".
135)Använd inte körlägesväljaren medan
fordonets bakhjul slirar på snö eller is.
136)Om ett problem upptäcks i
överföringssystemet, kommer en
säkerhetsanordning att aktiveras. De främre
och bakre hjullamporna slocknar, den mittre
differentialspärrens lampa blinkar snabbt
(två gånger per sekund), och
överföringsväxlingen blir omöjlig bild 276.
Parkera fordonet på en säker plats, stäng
av motorn i några sekunder. Starta om
motorn. Lampan bör återgå till normal drift.
Om lamporna fortsätter att blinka, låt
kontrollera din bil av en Fiat-återförsäljare
så snart som möjligt.
BAKRE
DIFFERENTIALSPÄRR
(vissa modeller)
Om ett hjul börjar snurra fritt och
fordonet fastnar och inte kan frigöras
även med 4-hjulsdrift, kan den bakre
differentialspärren (A) användas för att
aktivera den bakre differentialspärren för
extra dragkraft.
Använda den bakre
differentialspärren
1. Stoppa fordonet helt.
2. Körlägesväljaren placeras i "4L"- eller
"4H"-läget (Easy select 4WD) eller
"4LLc"- eller "4HLc"-läget (Super select
4WD II).
3. För att aktivera den bakre
differentialspärren, tryck på den bakre
differentialspärrens brytare (A).
4. För att inaktivera den bakre
differentialspärren, tryck på den bakre
differentialspärrens brytare (B).
276AHZ101128
277AHA106069
174
STARTA OCH KÖRA
Page 177 of 308

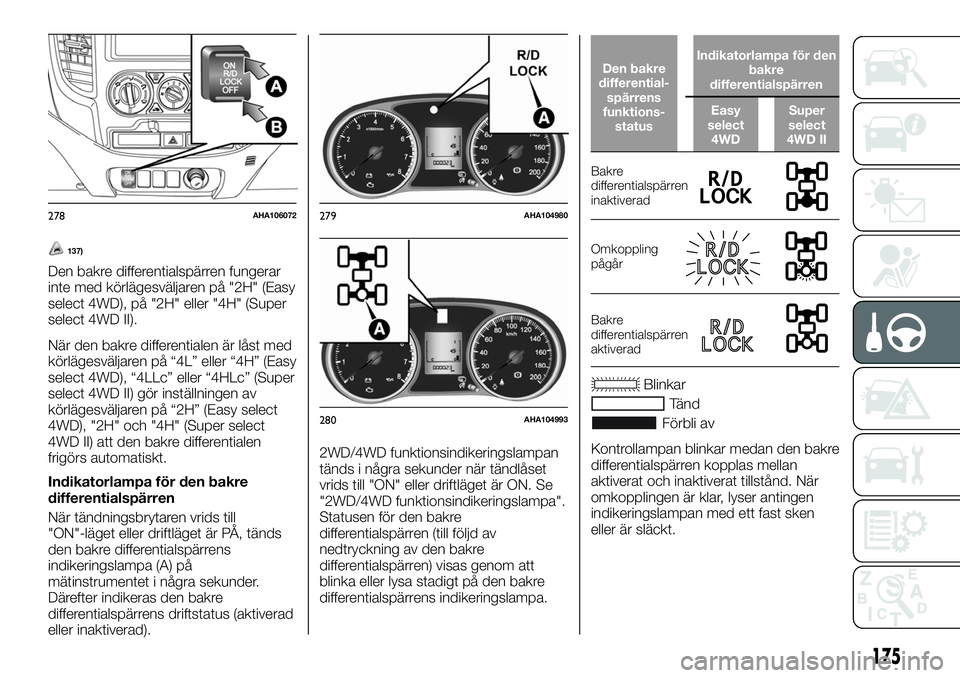

137)
Den bakre differentialspärren fungerar
inte med körlägesväljaren på "2H" (Easy
select 4WD), på "2H" eller "4H" (Super
select 4WD II).
När den bakre differentialen är låst med
körlägesväljaren på “4L” eller “4H” (Easy
select 4WD), “4LLc” eller “4HLc” (Super
select 4WD II) gör inställningen av
körlägesväljaren på “2H” (Easy select
4WD), "2H" och "4H" (Super select
4WD II) att den bakre differentialen
frigörs automatiskt.
Indikatorlampa för den bakre
differentialspärren
När tändningsbrytaren vrids till
"ON"-läget eller driftläget är PÅ, tänds
den bakre differentialspärrens
indikeringslampa (A) på
mätinstrumentet i några sekunder.
Därefter indikeras den bakre
differentialspärrens driftstatus (aktiverad
eller inaktiverad).2WD/4WD funktionsindikeringslampan
tänds i några sekunder när tändlåset
vrids till "ON" eller driftläget är ON. Se
"2WD/4WD funktionsindikeringslampa".
Statusen för den bakre
differentialspärren (till följd av
nedtryckning av den bakre
differentialspärren) visas genom att
blinka eller lysa stadigt på den bakre
differentialspärrens indikeringslampa.
Den bakre
differential-
spärrens
funktions-
statusIndikatorlampa för den
bakre
differentialspärren
Easy
select
4WDSuper
select
4WD II
Bakre
differentialspärren
inaktiverad
Omkoppling
pågår
Bakre
differentialspärren
aktiverad
Blinkar
Tänd
Förbli av
Kontrollampan blinkar medan den bakre
differentialspärren kopplas mellan
aktiverat och inaktiverat tillstånd. När
omkopplingen är klar, lyser antingen
indikeringslampan med ett fast sken
eller är släckt.
278AHA106072279AHA104980
280AHA104993
175
Page 178 of 308

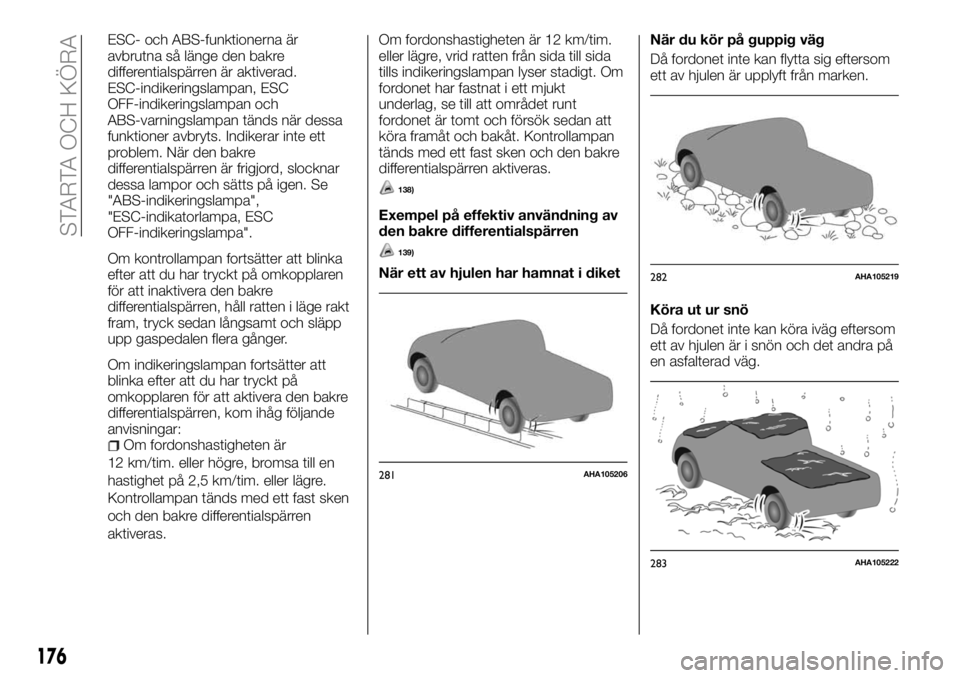

ESC- och ABS-funktionerna är
avbrutna så länge den bakre
differentialspärren är aktiverad.
ESC-indikeringslampan, ESC
OFF-indikeringslampan och
ABS-varningslampan tänds när dessa
funktioner avbryts. Indikerar inte ett
problem. När den bakre
differentialspärren är frigjord, slocknar
dessa lampor och sätts på igen. Se
"ABS-indikeringslampa",
"ESC-indikatorlampa, ESC
OFF-indikeringslampa".
Om kontrollampan fortsätter att blinka
efter att du har tryckt på omkopplaren
för att inaktivera den bakre
differentialspärren, håll ratten i läge rakt
fram, tryck sedan långsamt och släpp
upp gaspedalen flera gånger.
Om indikeringslampan fortsätter att
blinka efter att du har tryckt på
omkopplaren för att aktivera den bakre
differentialspärren, kom ihåg följande
anvisningar:
Om fordonshastigheten är
12 km/tim. eller högre, bromsa till en
hastighet på 2,5 km/tim. eller lägre.
Kontrollampan tänds med ett fast sken
och den bakre differentialspärren
aktiveras.
Om fordonshastigheten är 12 km/tim.
eller lägre, vrid ratten från sida till sida
tills indikeringslampan lyser stadigt. Om
fordonet har fastnat i ett mjukt
underlag, se till att området runt
fordonet är tomt och försök sedan att
köra framåt och bakåt. Kontrollampan
tänds med ett fast sken och den bakre
differentialspärren aktiveras.
138)
Exempel på effektiv användning av
den bakre differentialspärren
139)
När ett av hjulen har hamnat i diketNär du kör på guppig väg
Då fordonet inte kan flytta sig eftersom
ett av hjulen är upplyft från marken.
Köra ut ur snö
Då fordonet inte kan köra iväg eftersom
ett av hjulen är i snön och det andra på
en asfalterad väg.
281AHA105206
282AHA105219
283AHA105222
176
STARTA OCH KÖRA
Page 179 of 308

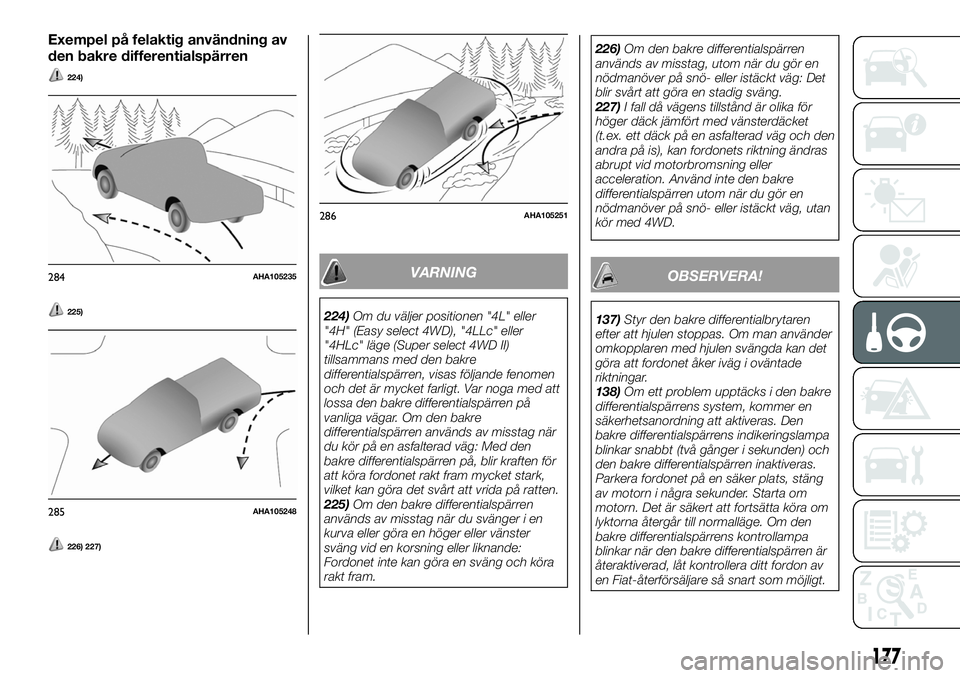

Exempel på felaktig användning av
den bakre differentialspärren
224)
225)
226) 227)
VARNING
224)Om du väljer positionen "4L" eller
"4H" (Easy select 4WD), "4LLc" eller
"4HLc" läge (Super select 4WD II)
tillsammans med den bakre
differentialspärren, visas följande fenomen
och det är mycket farligt. Var noga med att
lossa den bakre differentialspärren på
vanliga vägar. Om den bakre
differentialspärren används av misstag när
du kör på en asfalterad väg: Med den
bakre differentialspärren på, blir kraften för
att köra fordonet rakt fram mycket stark,
vilket kan göra det svårt att vrida på ratten.
225)Om den bakre differentialspärren
används av misstag när du svänger i en
kurva eller göra en höger eller vänster
sväng vid en korsning eller liknande:
Fordonet inte kan göra en sväng och köra
rakt fram.226)Om den bakre differentialspärren
används av misstag, utom när du gör en
nödmanöver på snö- eller istäckt väg: Det
blir svårt att göra en stadig sväng.
227)I fall då vägens tillstånd är olika för
höger däck jämfört med vänsterdäcket
(t.ex. ett däck på en asfalterad väg och den
andra på is), kan fordonets riktning ändras
abrupt vid motorbromsning eller
acceleration. Använd inte den bakre
differentialspärren utom när du gör en
nödmanöver på snö- eller istäckt väg, utan
kör med 4WD.
OBSERVERA!
137)Styr den bakre differentialbrytaren
efter att hjulen stoppas. Om man använder
omkopplaren med hjulen svängda kan det
göra att fordonet åker iväg i oväntade
riktningar.
138)Om ett problem upptäcks i den bakre
differentialspärrens system, kommer en
säkerhetsanordning att aktiveras. Den
bakre differentialspärrens indikeringslampa
blinkar snabbt (två gånger i sekunden) och
den bakre differentialspärren inaktiveras.
Parkera fordonet på en säker plats, stäng
av motorn i några sekunder. Starta om
motorn. Det är säkert att fortsätta köra om
lyktorna återgår till normalläge. Om den
bakre differentialspärrens kontrollampa
blinkar när den bakre differentialspärren är
återaktiverad, låt kontrollera ditt fordon av
en Fiat-återförsäljare så snart som möjligt.
284AHA105235
285AHA105248
286AHA105251
177
Page 180 of 308

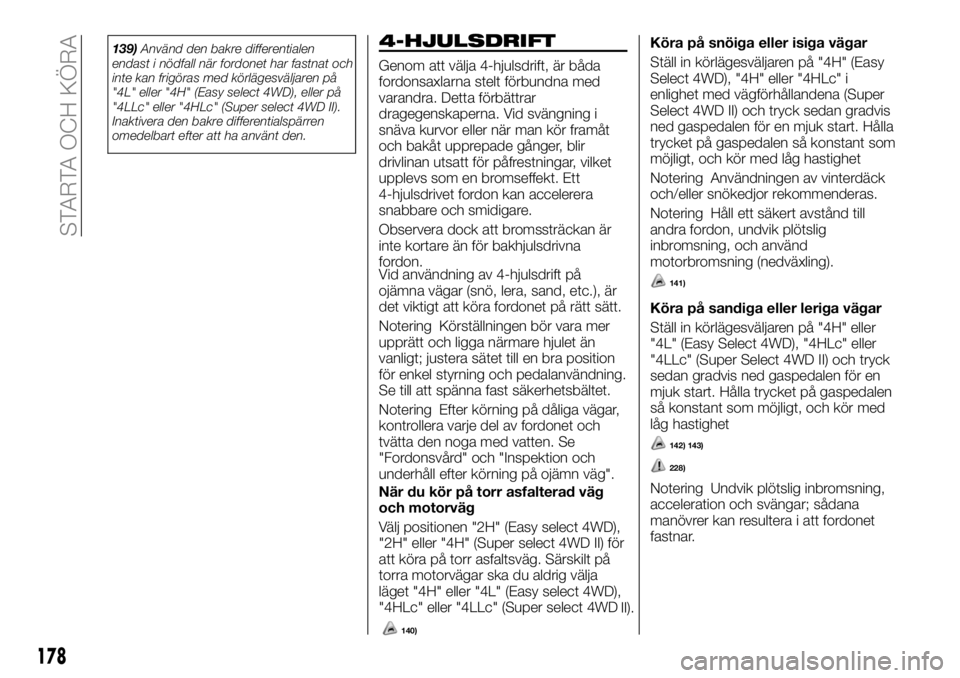

139)Använd den bakre differentialen
endast i nödfall när fordonet har fastnat och
inte kan frigöras med körlägesväljaren på
"4L" eller "4H" (Easy select 4WD), eller på
"4LLc" eller "4HLc" (Super select 4WD II).
Inaktivera den bakre differentialspärren
omedelbart efter att ha använt den.4-HJULSDRIFT
Genom att välja 4-hjulsdrift, är båda
fordonsaxlarna stelt förbundna med
varandra. Detta förbättrar
dragegenskaperna. Vid svängning i
snäva kurvor eller när man kör framåt
och bakåt upprepade gånger, blir
drivlinan utsatt för påfrestningar, vilket
upplevs som en bromseffekt. Ett
4-hjulsdrivet fordon kan accelerera
snabbare och smidigare.
Observera dock att bromssträckan är
inte kortare än för bakhjulsdrivna
fordon.
Vid användning av 4-hjulsdrift på
ojämna vägar (snö, lera, sand, etc.), är
det viktigt att köra fordonet på rätt sätt.
Notering Körställningen bör vara mer
upprätt och ligga närmare hjulet än
vanligt; justera sätet till en bra position
för enkel styrning och pedalanvändning.
Se till att spänna fast säkerhetsbältet.
Notering Efter körning på dåliga vägar,
kontrollera varje del av fordonet och
tvätta den noga med vatten. Se
"Fordonsvård" och "Inspektion och
underhåll efter körning på ojämn väg".
När du kör på torr asfalterad väg
och motorväg
Välj positionen "2H" (Easy select 4WD),
"2H" eller "4H" (Super select 4WD II) för
att köra på torr asfaltsväg. Särskilt på
torra motorvägar ska du aldrig välja
läget "4H" eller "4L" (Easy select 4WD),
"4HLc" eller "4LLc" (Super select 4WD
II).
140)
Köra på snöiga eller isiga vägar
Ställ in körlägesväljaren på "4H" (Easy
Select 4WD), "4H" eller "4HLc" i
enlighet med vägförhållandena (Super
Select 4WD II) och tryck sedan gradvis
ned gaspedalen för en mjuk start. Hålla
trycket på gaspedalen så konstant som
möjligt, och kör med låg hastighet
Notering Användningen av vinterdäck
och/eller snökedjor rekommenderas.
Notering Håll ett säkert avstånd till
andra fordon, undvik plötslig
inbromsning, och använd
motorbromsning (nedväxling).
141)
Köra på sandiga eller leriga vägar
Ställ in körlägesväljaren på "4H" eller
"4L" (Easy Select 4WD), "4HLc" eller
"4LLc" (Super Select 4WD II) och tryck
sedan gradvis ned gaspedalen för en
mjuk start. Hålla trycket på gaspedalen
så konstant som möjligt, och kör med
låg hastighet
142) 143)
228)
Notering Undvik plötslig inbromsning,
acceleration och svängar; sådana
manövrer kan resultera i att fordonet
fastnar.
178
STARTA OCH KÖRA
