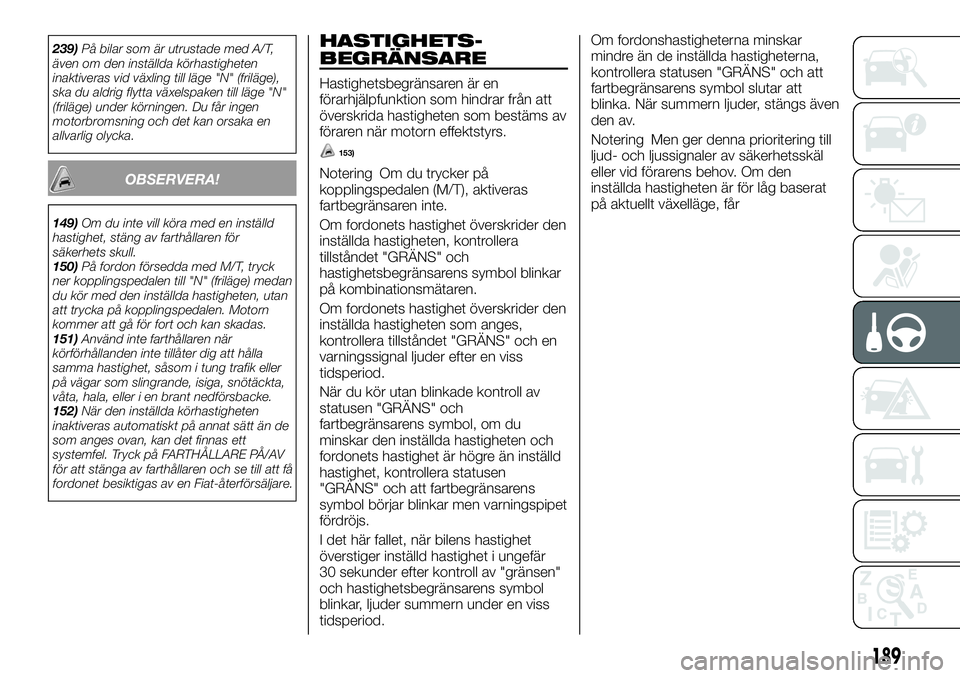

239)På bilar som är utrustade med A/T,
även om den inställda körhastigheten
inaktiveras vid växling till läge "N" (friläge),
ska du aldrig flytta växelspaken till läge "N"
(friläge) under körningen. Du får ingen
motorbromsning och det kan orsaka en
allvarlig olycka.
OBSERVERA!
149)Om du inte vill köra med en inställd
hastighet, stäng av farthållaren för
säkerhets skull.
150)På fordon försedda med M/T, tryck
ner kopplingspedalen till "N" (friläge) medan
du kör med den inställda hastigheten, utan
att trycka på kopplingspedalen. Motorn
kommer att gå för fort och kan skadas.
151)Använd inte farthållaren när
körförhållanden inte tillåter dig att hålla
samma hastighet, såsom i tung trafik eller
på vägar som slingrande, isiga, snötäckta,
våta, hala, eller i en brant nedförsbacke.
152)När den inställda körhastigheten
inaktiveras automatiskt på annat sätt än de
som anges ovan, kan det finnas ett
systemfel. Tryck på FARTHÅLLARE PÅ/AV
för att stänga av farthållaren och se till att få
fordonet besiktigas av en Fiat-återförsäljare.
HASTIGHETS-
BEGRÄNSARE
Hastighetsbegränsaren är en
förarhjälpfunktion som hindrar från att
överskrida hastigheten som bestäms av
föraren när motorn effektstyrs.
153)
Notering Om du trycker på
kopplingspedalen (M/T), aktiveras
fartbegränsaren inte.
Om fordonets hastighet överskrider den
inställda hastigheten, kontrollera
tillståndet "GRÄNS" och
hastighetsbegränsarens symbol blinkar
på kombinationsmätaren.
Om fordonets hastighet överskrider den
inställda hastigheten som anges,
kontrollera tillståndet "GRÄNS" och en
varningssignal ljuder efter en viss
tidsperiod.
När du kör utan blinkade kontroll av
statusen "GRÄNS" och
fartbegränsarens symbol, om du
minskar den inställda hastigheten och
fordonets hastighet är högre än inställd
hastighet, kontrollera statusen
"GRÄNS" och att fartbegränsarens
symbol börjar blinkar men varningspipet
fördröjs.
I det här fallet, när bilens hastighet
överstiger inställd hastighet i ungefär
30 sekunder efter kontroll av "gränsen"
och hastighetsbegränsarens symbol
blinkar, ljuder summern under en viss
tidsperiod.Om fordonshastigheterna minskar
mindre än de inställda hastigheterna,
kontrollera statusen "GRÄNS" och att
fartbegränsarens symbol slutar att
blinka. När summern ljuder, stängs även
den av.
Notering Men ger denna prioritering till
ljud- och ljussignaler av säkerhetsskäl
eller vid förarens behov. Om den
inställda hastigheten är för låg baserat
på aktuellt växelläge, får
189

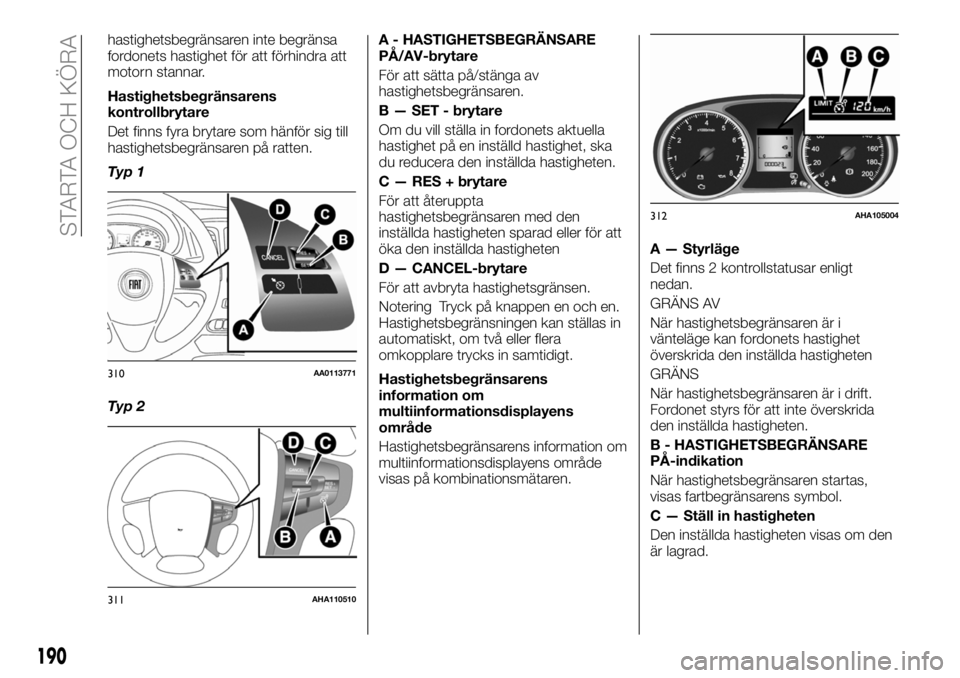

hastighetsbegränsaren inte begränsa
fordonets hastighet för att förhindra att
motorn stannar.
Hastighetsbegränsarens
kontrollbrytare
Det finns fyra brytare som hänför sig till
hastighetsbegränsaren på ratten.
Typ 1
Typ 2A - HASTIGHETSBEGRÄNSARE
PÅ/AV-brytare
För att sätta på/stänga av
hastighetsbegränsaren.
B — SET - brytare
Om du vill ställa in fordonets aktuella
hastighet på en inställd hastighet, ska
du reducera den inställda hastigheten.
C — RES + brytare
För att återuppta
hastighetsbegränsaren med den
inställda hastigheten sparad eller för att
öka den inställda hastigheten
D — CANCEL-brytare
För att avbryta hastighetsgränsen.
Notering Tryck på knappen en och en.
Hastighetsbegränsningen kan ställas in
automatiskt, om två eller flera
omkopplare trycks in samtidigt.
Hastighetsbegränsarens
information om
multiinformationsdisplayens
område
Hastighetsbegränsarens information om
multiinformationsdisplayens område
visas på kombinationsmätaren.A — Styrläge
Det finns 2 kontrollstatusar enligt
nedan.
GRÄNS AV
När hastighetsbegränsaren är i
vänteläge kan fordonets hastighet
överskrida den inställda hastigheten
GRÄNS
När hastighetsbegränsaren är i drift.
Fordonet styrs för att inte överskrida
den inställda hastigheten.
B - HASTIGHETSBEGRÄNSARE
PÅ-indikation
När hastighetsbegränsaren startas,
visas fartbegränsarens symbol.
C — Ställ in hastigheten
Den inställda hastigheten visas om den
är lagrad.
310AA0113771
311AHA110510
312AHA105004
190
STARTA OCH KÖRA

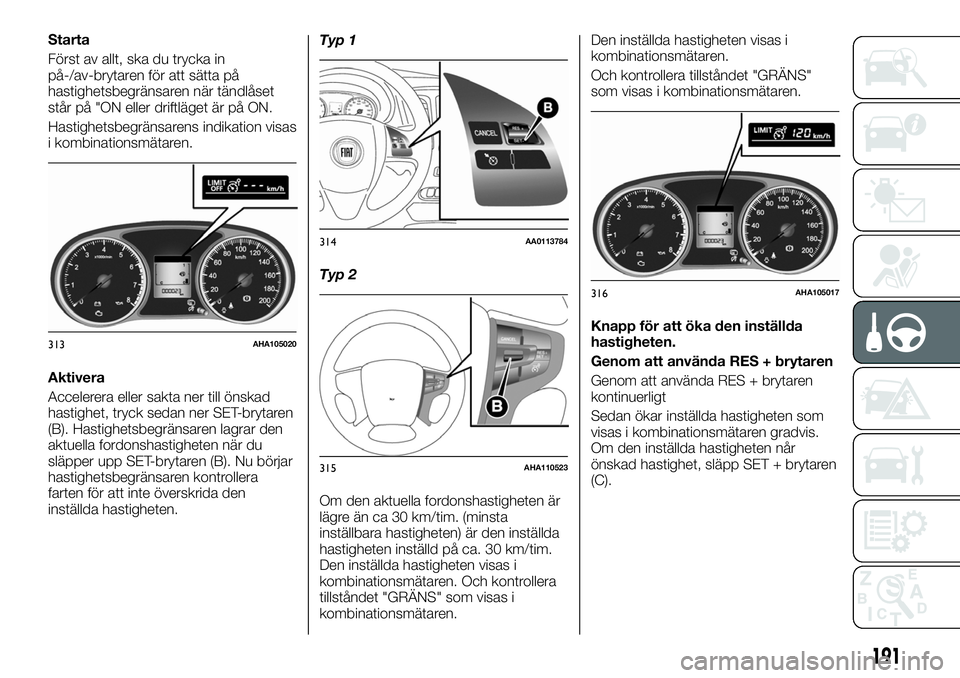

Starta
Först av allt, ska du trycka in
på-/av-brytaren för att sätta på
hastighetsbegränsaren när tändlåset
står på "ON eller driftläget är på ON.
Hastighetsbegränsarens indikation visas
i kombinationsmätaren.
Aktivera
Accelerera eller sakta ner till önskad
hastighet, tryck sedan ner SET-brytaren
(B). Hastighetsbegränsaren lagrar den
aktuella fordonshastigheten när du
släpper upp SET-brytaren (B). Nu börjar
hastighetsbegränsaren kontrollera
farten för att inte överskrida den
inställda hastigheten.Typ 1
Typ 2
Om den aktuella fordonshastigheten är
lägre än ca 30 km/tim. (minsta
inställbara hastigheten) är den inställda
hastigheten inställd på ca. 30 km/tim.
Den inställda hastigheten visas i
kombinationsmätaren. Och kontrollera
tillståndet "GRÄNS" som visas i
kombinationsmätaren.Den inställda hastigheten visas i
kombinationsmätaren.
Och kontrollera tillståndet "GRÄNS"
som visas i kombinationsmätaren.
Knapp för att öka den inställda
hastigheten.
Genom att använda RES + brytaren
Genom att använda RES + brytaren
kontinuerligt
Sedan ökar inställda hastigheten som
visas i kombinationsmätaren gradvis.
Om den inställda hastigheten når
önskad hastighet, släpp SET + brytaren
(C).
313AHA105020
314AA0113784
315AHA110523
316AHA105017
191

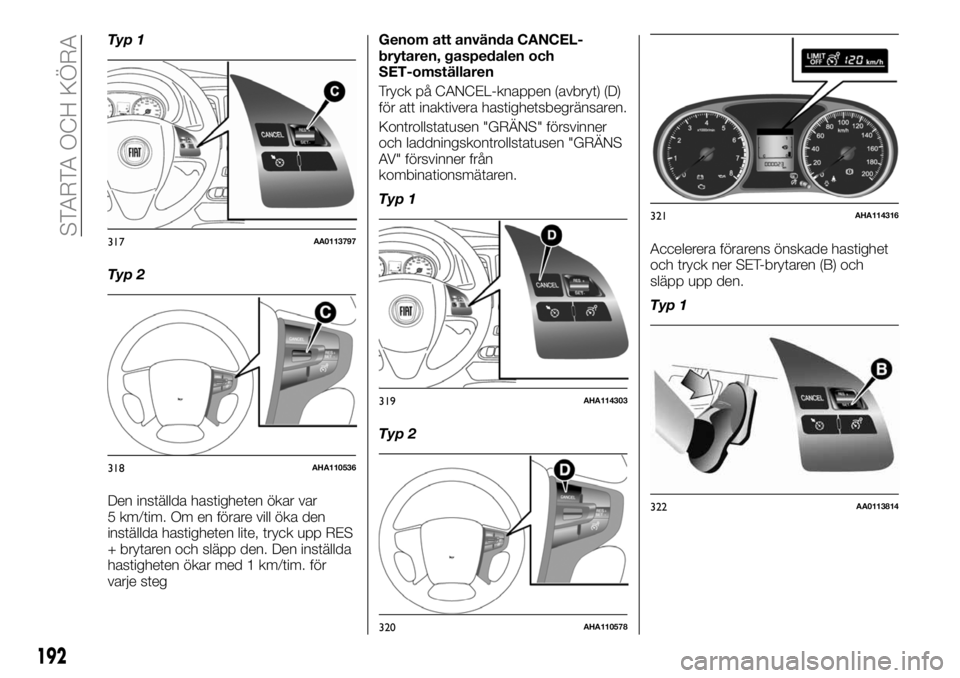

Typ 1
Typ 2
Den inställda hastigheten ökar var
5 km/tim. Om en förare vill öka den
inställda hastigheten lite, tryck upp RES
+ brytaren och släpp den. Den inställda
hastigheten ökar med 1 km/tim. för
varje stegGenom att använda CANCEL-
brytaren, gaspedalen och
SET-omställaren
Tryck på CANCEL-knappen (avbryt) (D)
för att inaktivera hastighetsbegränsaren.
Kontrollstatusen "GRÄNS" försvinner
och laddningskontrollstatusen "GRÄNS
AV" försvinner från
kombinationsmätaren.
Typ 1
Typ 2Accelerera förarens önskade hastighet
och tryck ner SET-brytaren (B) och
släpp upp den.
Typ 1
317AA0113797
318AHA110536
319AHA114303
320AHA110578
321AHA114316
322AA0113814
192
STARTA OCH KÖRA

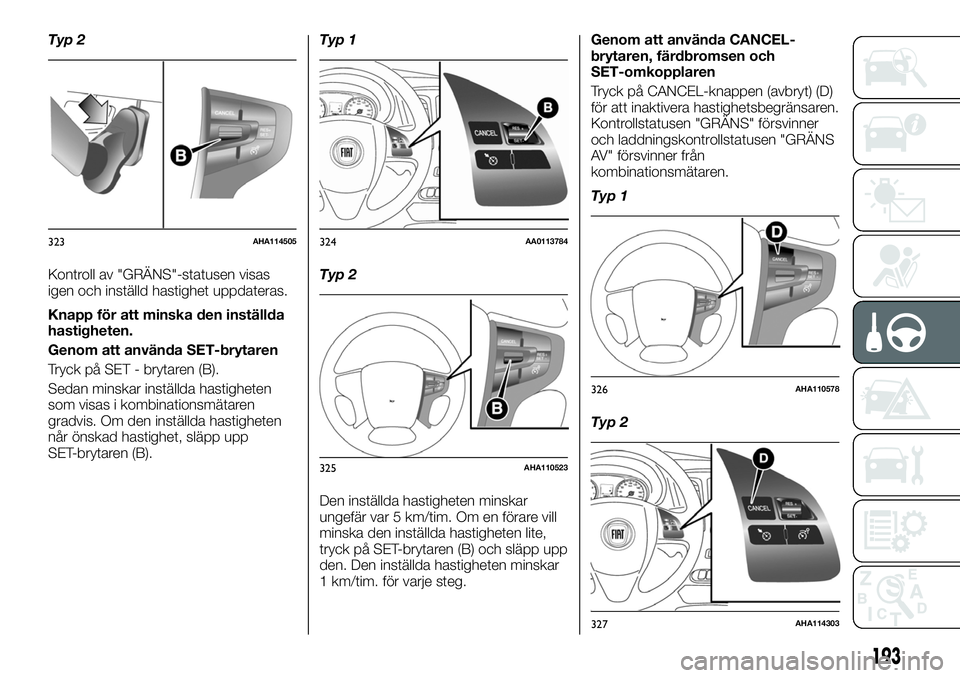

Typ 2
Kontroll av "GRÄNS"-statusen visas
igen och inställd hastighet uppdateras.
Knapp för att minska den inställda
hastigheten.
Genom att använda SET-brytaren
Tryck på SET - brytaren (B).
Sedan minskar inställda hastigheten
som visas i kombinationsmätaren
gradvis. Om den inställda hastigheten
når önskad hastighet, släpp upp
SET-brytaren (B).Typ 1
Typ 2
Den inställda hastigheten minskar
ungefär var 5 km/tim. Om en förare vill
minska den inställda hastigheten lite,
tryck på SET-brytaren (B) och släpp upp
den. Den inställda hastigheten minskar
1 km/tim. för varje steg.Genom att använda CANCEL-
brytaren, färdbromsen och
SET-omkopplaren
Tryck på CANCEL-knappen (avbryt) (D)
för att inaktivera hastighetsbegränsaren.
Kontrollstatusen "GRÄNS" försvinner
och laddningskontrollstatusen "GRÄNS
AV" försvinner från
kombinationsmätaren.
Typ 1
Typ 2
323AHA114505324AA0113784
325AHA110523
326AHA110578
327AHA114303
193

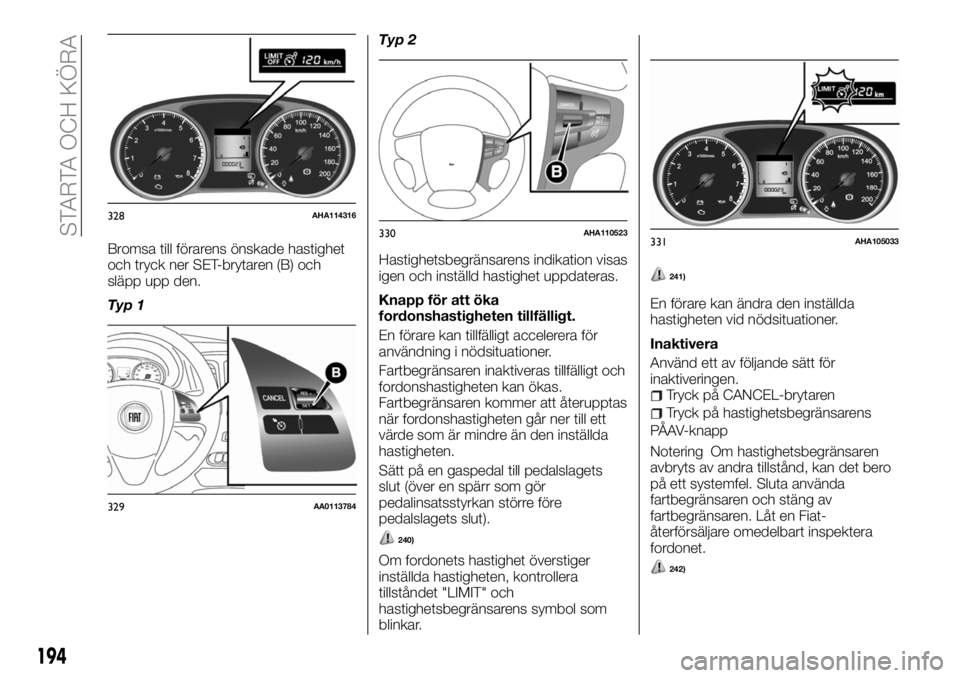

Bromsa till förarens önskade hastighet
och tryck ner SET-brytaren (B) och
släpp upp den.
Typ 1Typ 2
Hastighetsbegränsarens indikation visas
igen och inställd hastighet uppdateras.
Knapp för att öka
fordonshastigheten tillfälligt.
En förare kan tillfälligt accelerera för
användning i nödsituationer.
Fartbegränsaren inaktiveras tillfälligt och
fordonshastigheten kan ökas.
Fartbegränsaren kommer att återupptas
när fordonshastigheten går ner till ett
värde som är mindre än den inställda
hastigheten.
Sätt på en gaspedal till pedalslagets
slut (över en spärr som gör
pedalinsatsstyrkan större före
pedalslagets slut).
240)
Om fordonets hastighet överstiger
inställda hastigheten, kontrollera
tillståndet "LIMIT" och
hastighetsbegränsarens symbol som
blinkar.
241)
En förare kan ändra den inställda
hastigheten vid nödsituationer.
Inaktivera
Använd ett av följande sätt för
inaktiveringen.
Tryck på CANCEL-brytaren
Tryck på hastighetsbegränsarens
PÅAV-knapp
Notering Om hastighetsbegränsaren
avbryts av andra tillstånd, kan det bero
på ett systemfel. Sluta använda
fartbegränsaren och stäng av
fartbegränsaren. Låt en Fiat-
återförsäljare omedelbart inspektera
fordonet.
242)
328AHA114316
329AA0113784
330AHA110523331AHA105033
194
STARTA OCH KÖRA

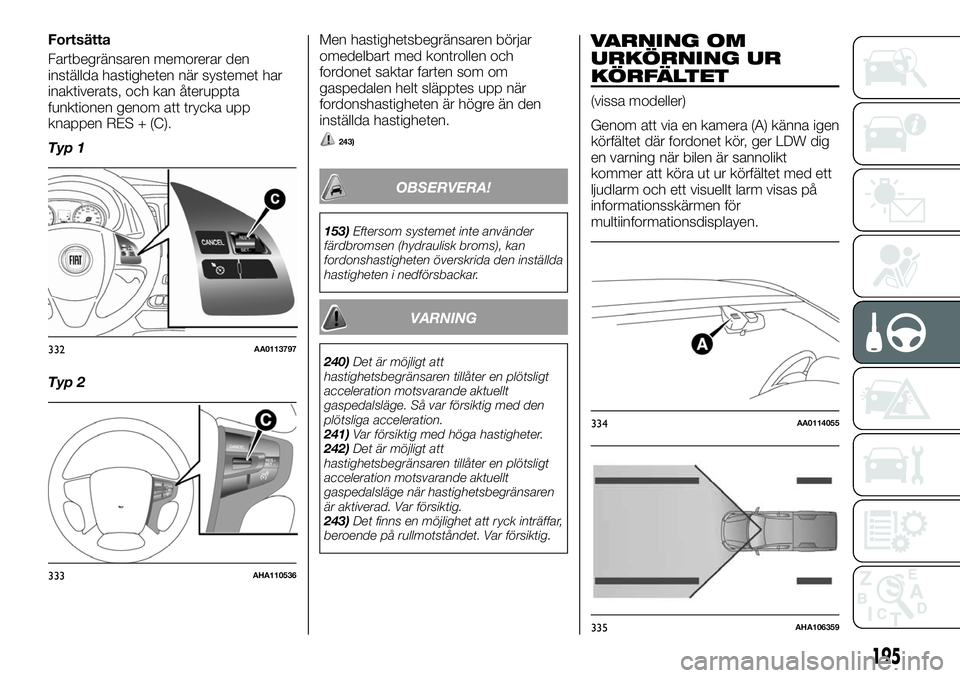

Fortsätta
Fartbegränsaren memorerar den
inställda hastigheten när systemet har
inaktiverats, och kan återuppta
funktionen genom att trycka upp
knappen RES + (C).
Typ 1
Typ 2Men hastighetsbegränsaren börjar
omedelbart med kontrollen och
fordonet saktar farten som om
gaspedalen helt släpptes upp när
fordonshastigheten är högre än den
inställda hastigheten.
243)
OBSERVERA!
153)Eftersom systemet inte använder
färdbromsen (hydraulisk broms), kan
fordonshastigheten överskrida den inställda
hastigheten i nedförsbackar.
VARNING
240)Det är möjligt att
hastighetsbegränsaren tillåter en plötsligt
acceleration motsvarande aktuellt
gaspedalsläge. Så var försiktig med den
plötsliga acceleration.
241)Var försiktig med höga hastigheter.
242)Det är möjligt att
hastighetsbegränsaren tillåter en plötsligt
acceleration motsvarande aktuellt
gaspedalsläge när hastighetsbegränsaren
är aktiverad. Var försiktig.
243)Det finns en möjlighet att ryck inträffar,
beroende på rullmotståndet. Var försiktig.
VARNING OM
URKÖRNING UR
KÖRFÄLTET
(vissa modeller)
Genom att via en kamera (A) känna igen
körfältet där fordonet kör, ger LDW dig
en varning när bilen är sannolikt
kommer att köra ut ur körfältet med ett
ljudlarm och ett visuellt larm visas på
informationsskärmen för
multiinformationsdisplayen.
332AA0113797
333AHA110536
334AA0114055
335AHA106359
195

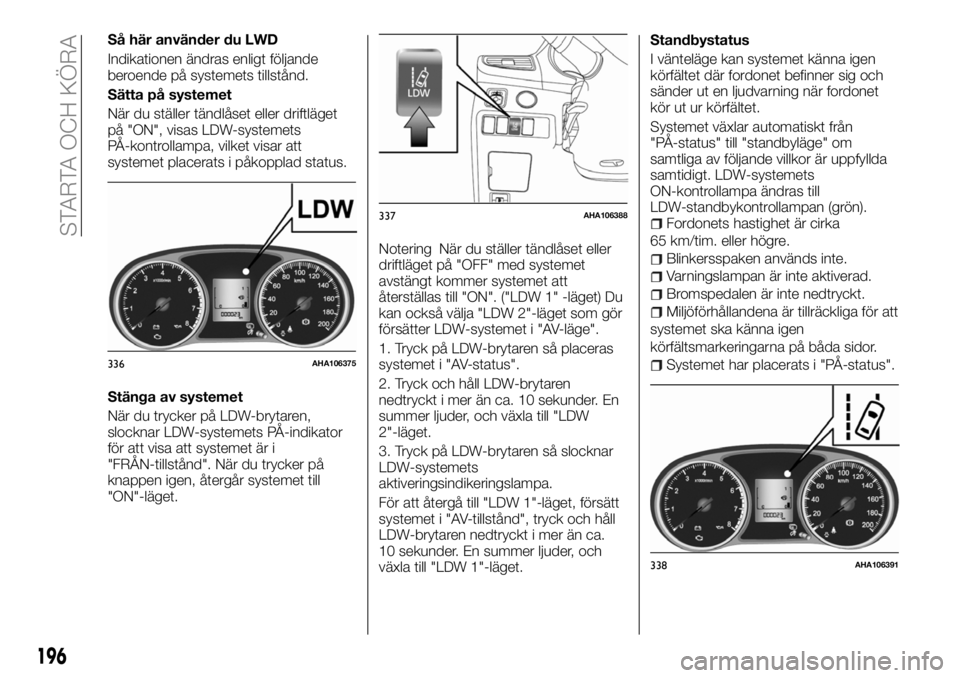

Så här använder du LWD
Indikationen ändras enligt följande
beroende på systemets tillstånd.
Sätta på systemet
När du ställer tändlåset eller driftläget
på "ON", visas LDW-systemets
PÅ-kontrollampa, vilket visar att
systemet placerats i påkopplad status.
Stänga av systemet
När du trycker på LDW-brytaren,
slocknar LDW-systemets PÅ-indikator
för att visa att systemet är i
"FRÅN-tillstånd". När du trycker på
knappen igen, återgår systemet till
"ON"-läget.Notering När du ställer tändlåset eller
driftläget på "OFF" med systemet
avstängt kommer systemet att
återställas till "ON". ("LDW 1" -läget) Du
kan också välja "LDW 2"-läget som gör
försätter LDW-systemet i "AV-läge".
1. Tryck på LDW-brytaren så placeras
systemet i "AV-status".
2. Tryck och håll LDW-brytaren
nedtryckt i mer än ca. 10 sekunder. En
summer ljuder, och växla till "LDW
2"-läget.
3. Tryck på LDW-brytaren så slocknar
LDW-systemets
aktiveringsindikeringslampa.
För att återgå till "LDW 1"-läget, försätt
systemet i "AV-tillstånd", tryck och håll
LDW-brytaren nedtryckt i mer än ca.
10 sekunder. En summer ljuder, och
växla till "LDW 1"-läget.Standbystatus
I vänteläge kan systemet känna igen
körfältet där fordonet befinner sig och
sänder ut en ljudvarning när fordonet
kör ut ur körfältet.
Systemet växlar automatiskt från
"PÅ-status" till "standbyläge" om
samtliga av följande villkor är uppfyllda
samtidigt. LDW-systemets
ON-kontrollampa ändras till
LDW-standbykontrollampan (grön).
Fordonets hastighet är cirka
65 km/tim. eller högre.
Blinkersspaken används inte.
Varningslampan är inte aktiverad.
Bromspedalen är inte nedtryckt.
Miljöförhållandena är tillräckliga för att
systemet ska känna igen
körfältsmarkeringarna på båda sidor.
Systemet har placerats i "PÅ-status".336AHA106375
337AHA106388
338AHA106391
196
STARTA OCH KÖRA

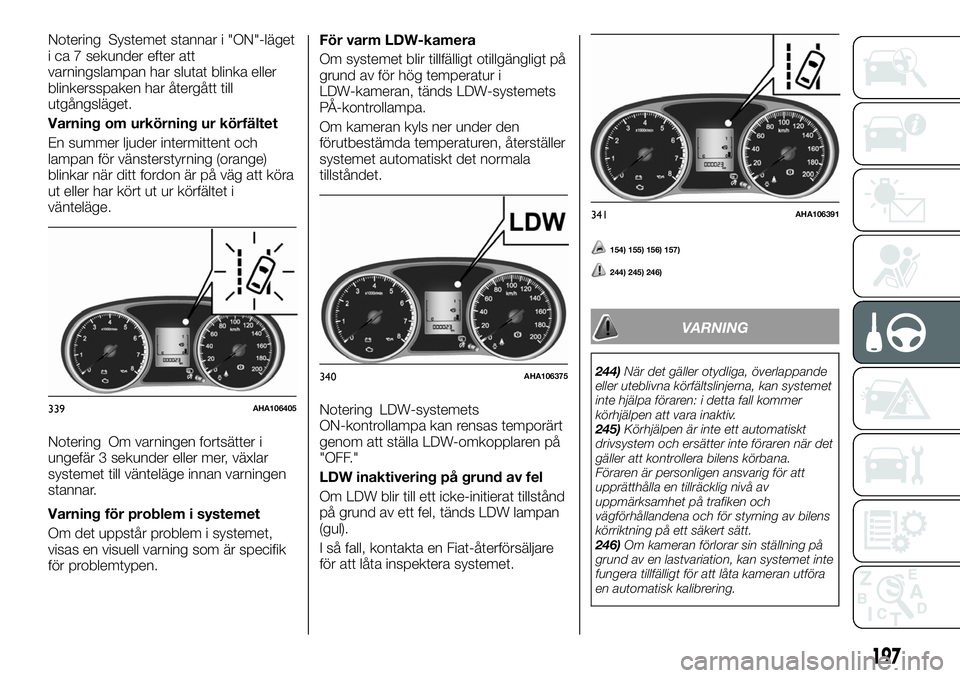

Notering Systemet stannar i "ON"-läget
i ca 7 sekunder efter att
varningslampan har slutat blinka eller
blinkersspaken har återgått till
utgångsläget.
Varning om urkörning ur körfältet
En summer ljuder intermittent och
lampan för vänsterstyrning (orange)
blinkar när ditt fordon är på väg att köra
ut eller har kört ut ur körfältet i
vänteläge.
Notering Om varningen fortsätter i
ungefär 3 sekunder eller mer, växlar
systemet till vänteläge innan varningen
stannar.
Varning för problem i systemet
Om det uppstår problem i systemet,
visas en visuell varning som är specifik
för problemtypen.För varm LDW-kamera
Om systemet blir tillfälligt otillgängligt på
grund av för hög temperatur i
LDW-kameran, tänds LDW-systemets
PÅ-kontrollampa.
Om kameran kyls ner under den
förutbestämda temperaturen, återställer
systemet automatiskt det normala
tillståndet.
Notering LDW-systemets
ON-kontrollampa kan rensas temporärt
genom att ställa LDW-omkopplaren på
"OFF."
LDW inaktivering på grund av fel
Om LDW blir till ett icke-initierat tillstånd
på grund av ett fel, tänds LDW lampan
(gul).
I så fall, kontakta en Fiat-återförsäljare
för att låta inspektera systemet.
154) 155) 156) 157)
244) 245) 246)
VARNING
244)När det gäller otydliga, överlappande
eller uteblivna körfältslinjerna, kan systemet
inte hjälpa föraren: i detta fall kommer
körhjälpen att vara inaktiv.
245)Körhjälpen är inte ett automatiskt
drivsystem och ersätter inte föraren när det
gäller att kontrollera bilens körbana.
Föraren är personligen ansvarig för att
upprätthålla en tillräcklig nivå av
uppmärksamhet på trafiken och
vägförhållandena och för styrning av bilens
körriktning på ett säkert sätt.
246)Om kameran förlorar sin ställning på
grund av en lastvariation, kan systemet inte
fungera tillfälligt för att låta kameran utföra
en automatisk kalibrering.
339AHA106405
340AHA106375
341AHA106391
197

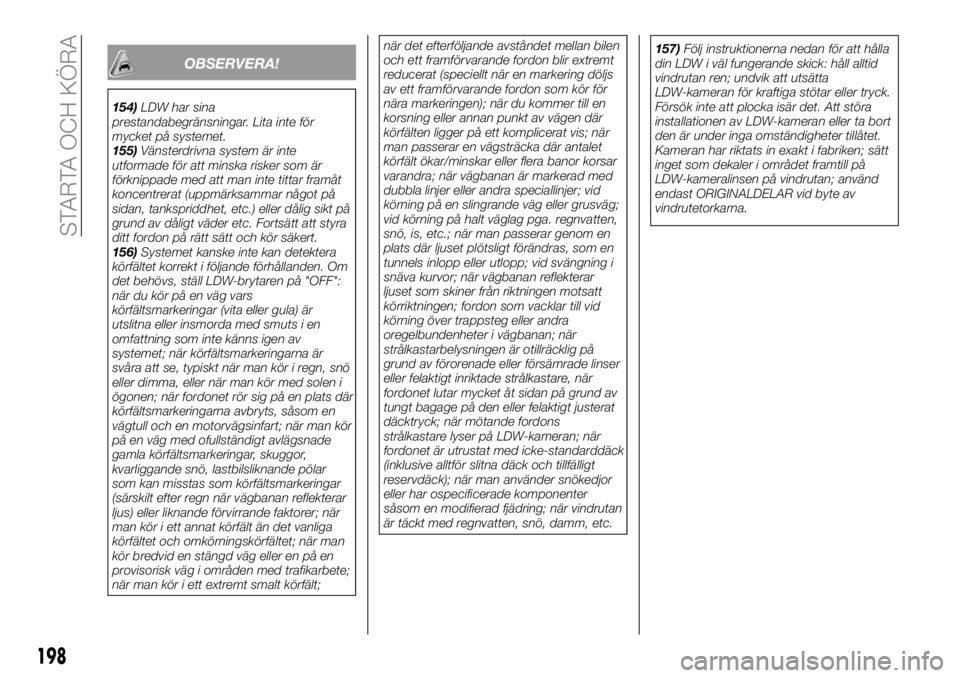

OBSERVERA!
154)LDW har sina
prestandabegränsningar. Lita inte för
mycket på systemet.
155)Vänsterdrivna system är inte
utformade för att minska risker som är
förknippade med att man inte tittar framåt
koncentrerat (uppmärksammar något på
sidan, tankspriddhet, etc.) eller dålig sikt på
grund av dåligt väder etc. Fortsätt att styra
ditt fordon på rätt sätt och kör säkert.
156)Systemet kanske inte kan detektera
körfältet korrekt i följande förhållanden. Om
det behövs, ställ LDW-brytaren på "OFF":
när du kör på en väg vars
körfältsmarkeringar (vita eller gula) är
utslitna eller insmorda med smuts i en
omfattning som inte känns igen av
systemet; när körfältsmarkeringarna är
svåra att se, typiskt när man kör i regn, snö
eller dimma, eller när man kör med solen i
ögonen; när fordonet rör sig på en plats där
körfältsmarkeringarna avbryts, såsom en
vägtull och en motorvägsinfart; när man kör
på en väg med ofullständigt avlägsnade
gamla körfältsmarkeringar, skuggor,
kvarliggande snö, lastbilsliknande pölar
som kan misstas som körfältsmarkeringar
(särskilt efter regn när vägbanan reflekterar
ljus) eller liknande förvirrande faktorer; när
man kör i ett annat körfält än det vanliga
körfältet och omkörningskörfältet; när man
kör bredvid en stängd väg eller en på en
provisorisk väg i områden med trafikarbete;
när man kör i ett extremt smalt körfält;när det efterföljande avståndet mellan bilen
och ett framförvarande fordon blir extremt
reducerat (speciellt när en markering döljs
av ett framförvarande fordon som kör för
nära markeringen); när du kommer till en
korsning eller annan punkt av vägen där
körfälten ligger på ett komplicerat vis; när
man passerar en vägsträcka där antalet
körfält ökar/minskar eller flera banor korsar
varandra; när vägbanan är markerad med
dubbla linjer eller andra speciallinjer; vid
körning på en slingrande väg eller grusväg;
vid körning på halt väglag pga. regnvatten,
snö, is, etc.; när man passerar genom en
plats där ljuset plötsligt förändras, som en
tunnels inlopp eller utlopp; vid svängning i
snäva kurvor; när vägbanan reflekterar
ljuset som skiner från riktningen motsatt
körriktningen; fordon som vacklar till vid
körning över trappsteg eller andra
oregelbundenheter i vägbanan; när
strålkastarbelysningen är otillräcklig på
grund av förorenade eller försämrade linser
eller felaktigt inriktade strålkastare, när
fordonet lutar mycket åt sidan på grund av
tungt bagage på den eller felaktigt justerat
däcktryck; när mötande fordons
strålkastare lyser på LDW-kameran; när
fordonet är utrustat med icke-standarddäck
(inklusive alltför slitna däck och tillfälligt
reservdäck); när man använder snökedjor
eller har ospecificerade komponenter
såsom en modifierad fjädring; när vindrutan
är täckt med regnvatten, snö, damm, etc.157)Följ instruktionerna nedan för att hålla
din LDW i väl fungerande skick: håll alltid
vindrutan ren; undvik att utsätta
LDW-kameran för kraftiga stötar eller tryck.
Försök inte att plocka isär det. Att störa
installationen av LDW-kameran eller ta bort
den är under inga omständigheter tillåtet.
Kameran har riktats in exakt i fabriken; sätt
inget som dekaler i området framtill på
LDW-kameralinsen på vindrutan; använd
endast ORIGINALDELAR vid byte av
vindrutetorkarna.
198
STARTA OCH KÖRA
