FIAT FULLBACK 2017 Manual de Uso e Manutenção (in Portuguese)

DIMENSÕES DO VEÍCULO
Club Cab
475AH5101927
299

Referência Comprimento
1 Via dianteira 1 520 mm
2 Largura geral
1 785 mm, 1 815 mm
(*1)
3 Consola dianteira 865 mm
4 Base da roda 3 000 mm
5 Consola traseiraSem para-choques traseiro 1 330 mm
Com para-choques traseiro 1 410 mm
6 Comprimento geralSem para-choques traseiro 5 195 mm
Com para-choques traseiro 5 275 mm
7 Distância ao solo (sem carga)
200 mm, 205 mm
(*1)
8 Altura geral (sem carga)
1 775 mm, 1 780 mm(*1)
9 Via traseira 1 515 mm
10 Comprimento da caixa de carga 1 850 mm
11 Largura da caixa de carga 1 470 mm
12 Altura da caixa de carga
845 mm, 850 mm
(*1)
(*1) Veículos com guarda-lamas amplo
O comprimento e altura gerais do veículo poderão variar consoante o equipamento instalado.
Raio de manobra mínimo
Carroçaria 6,3 m
Roda 5,9 m
300
ESPECIFICAÇÕES TÉCNICAS

Double Cab
476AH5102328
301

Referência Comprimento
1 Via dianteira 1 520 mm
2 Largura geral
1.785 mm, 1.815 mm
(*)
3 Consola dianteira 865 mm
4 Base da roda 3 000 mm
5 Consola traseiraSem para-choques traseiro 1 340 mm
Com para-choques traseiro 1 420 mm
6 Comprimento geralSem para-choques traseiro 5 205 mm
Com para-choques traseiro 5 285 mm
7 Distância ao solo (sem carga)
200 mm, 205 mm
(*)
8 Altura geral (sem carga)
1.775 mm, 1.780 mm(*)
9 Via traseira 1 515 mm
10 Comprimento da caixa de carga 1 520 mm
11 Largura da caixa de carga 1 470 mm
12 Altura da caixa de carga
845 mm, 850 mm
(*)
(*) Veículos com guarda-lamas amplo
Raio de manobra mínimo
Carroçaria 6,3 m
Roda 5,9 m
302
ESPECIFICAÇÕES TÉCNICAS

Single Cab
477AH5101914
303

Referência Comprimento
1 Via dianteira1 520 mm
2 Largura geral1 785 mm
3 Consola dianteira865 mm
4 Base da roda3 000 mm
5 Consola traseiraSem para-choques traseiro 1 215 mm
Com para-choques traseiro 1 295 mm
6 Comprimento geralSem para-choques traseiro 5 080 mm
Com para-choques traseiro 5 160 mm
7 Distância ao solo (sem carga) 200 mm
8 Altura geral (sem carga)1 780 mm
9 Via traseira1 515 mm
10 Comprimento da caixa de carga 2 265 mm
11 Largura da caixa de carga1 470 mm
12 Altura da caixa de carga845 mm
Raio de manobra mínimoCarroçaria 6,3 m
Roda 5,9 m
304
ESPECIFICAÇÕES TÉCNICAS

DESEMPENHO DO VEÍCULO
Single cab
Velocidade máxima 169 km/h
Club cab
Veículos sem guarda-lamas
amploVeículos com guarda-lamas amplo
Velocidade máxima 169 km/h 179 km/h
Double cab
Veículos sem guarda-lamas
amploVeículos com guarda-lamas amplo
M/T A/T
Velocidade máxima 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Veículos com motor de alta potência
305

PESOS DO VEÍCULO
Single Cab
Referência Peso
Peso do veículo em ordem de marcha
sem passageirosSem peças opcionais 1,790 kg
Com peças opcionais completas 1,835 kg
Peso bruto máximo do veículo 2,850 kg
Peso máximo do eixoDianteira 1,260 kg
Traseira 1,840 kg
Peso máximo rebocávelCom travão 3,000 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 120 kg
Peso bruto máximo de combinação 5,820 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados 2 pessoas
NOTA As especificações do atrelado indicam a recomendação do fabricante.
306
ESPECIFICAÇÕES TÉCNICAS

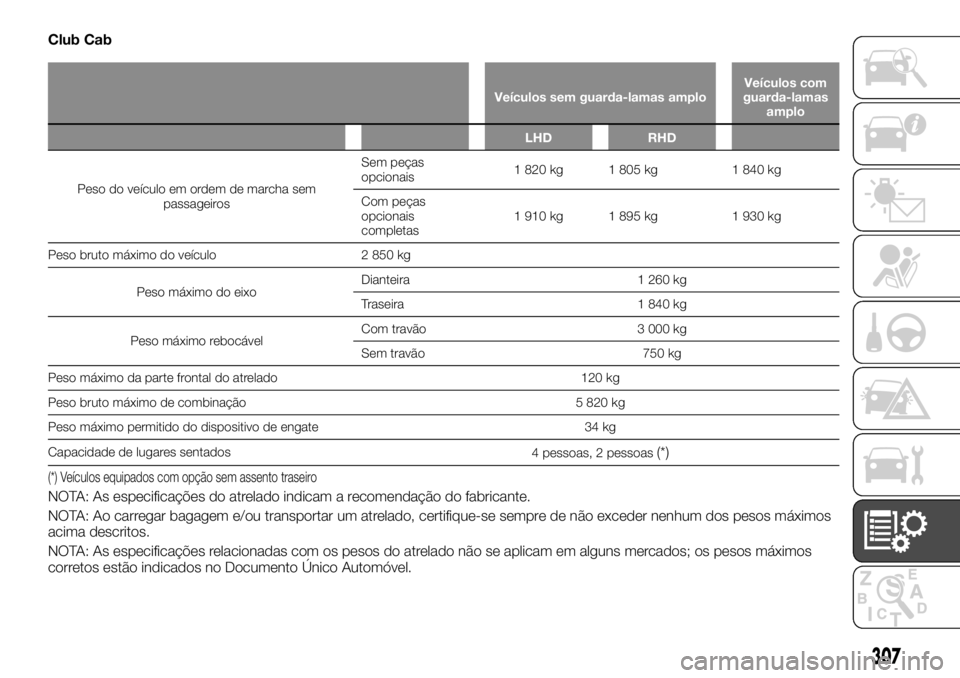

Club Cab
Veículos sem guarda-lamas amploVeículos com
guarda-lamas
amplo
LHD RHD
Peso do veículo em ordem de marcha sem
passageir
osSem peças
opcionais1 820 kg 1 805 kg 1 840 kg
Com peças
opcionais
completas1 910 kg 1 895 kg 1 930 kg
Peso bruto máximo do veículo 2 850 kg
Peso máximo do eixoDianteira 1 260 kg
Traseira 1 840 kg
Peso máximo rebocávelCom travão 3 000 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 120 kg
Peso bruto máximo de combinação 5 820 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados
4 pessoas, 2 pessoas
(*)
(*) Veículos equipados com opção sem assento traseiro
NOTA: As especificações do atrelado indicam a recomendação do fabricante.
NOTA: Ao carregar bagagem e/ou transportar um atrelado, certifique-se sempre de não exceder nenhum dos pesos máximos
acima descritos.
NOTA: As especificações relacionadas com os pesos do atrelado não se aplicam em alguns mercados; os pesos máximos
corretos estão indicados no Documento Único Automóvel.
307

Double Cab
Hi-Rider tração às 2 rodas
Peso do veículo em ordem de marcha sem passageirosSem peças opcionais 1 765 kg
Com peças opcionais completas 1 850 kg
Peso bruto máximo do veículo2 800 kg
Peso máximo do eixoDianteira 1 260 kg
Traseira 1 840 kg
Peso máximo rebocávelCom travão 2 700 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 110 kg
Peso bruto máximo de combinação 5 450 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados5 pessoas
NOTA: As especificações do atrelado indicam a recomendação do fabricante.
NOTA: Ao carregar bagagem e/ou transportar um atrelado, certifique-se sempre de não exceder nenhum dos pesos máximos
acima descritos.
NOTA: As especificações relacionadas com os pesos do atrelado não se aplicam em alguns mercados; os pesos máximos
corretos estão indicados no Documento Único Automóvel.
308
ESPECIFICAÇÕES TÉCNICAS
