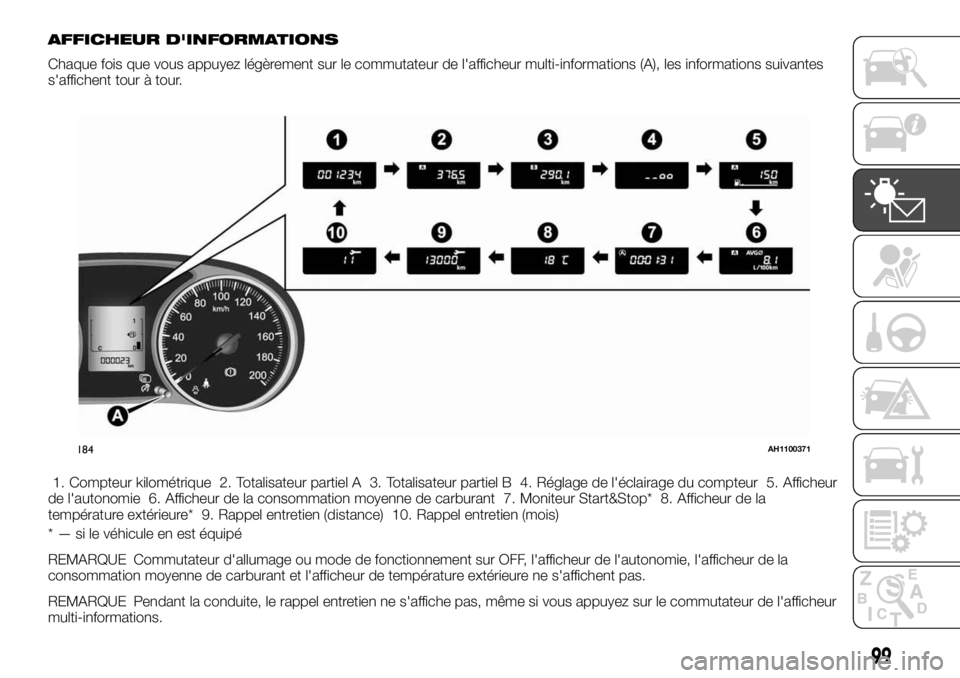

AFFICHEUR D'INFORMATIONS
Chaque fois que vous appuyez légèrement sur le commutateur de l'afficheur multi-informations (A), les informations suivantes
s'affichent tour à tour.
1. Compteur kilométrique 2. Totalisateur partiel A 3. Totalisateur partiel B 4. Réglage de l'éclairage du compteur 5. Afficheur
de l'autonomie 6. Afficheur de la consommation moyenne de carburant 7. Moniteur Start&Stop* 8. Afficheur de la
température extérieure* 9. Rappel entretien (distance) 10. Rappel entretien (mois)
* — si le véhicule en est équipé
REMARQUE Commutateur d'allumage ou mode de fonctionnement sur OFF, l'afficheur de l'autonomie, l'afficheur de la
consommation moyenne de carburant et l'afficheur de température extérieure ne s'affichent pas.
REMARQUE Pendant la conduite, le rappel entretien ne s'affiche pas, même si vous appuyez sur le commutateur de l'afficheur
multi-informations.
184AH1100371
99

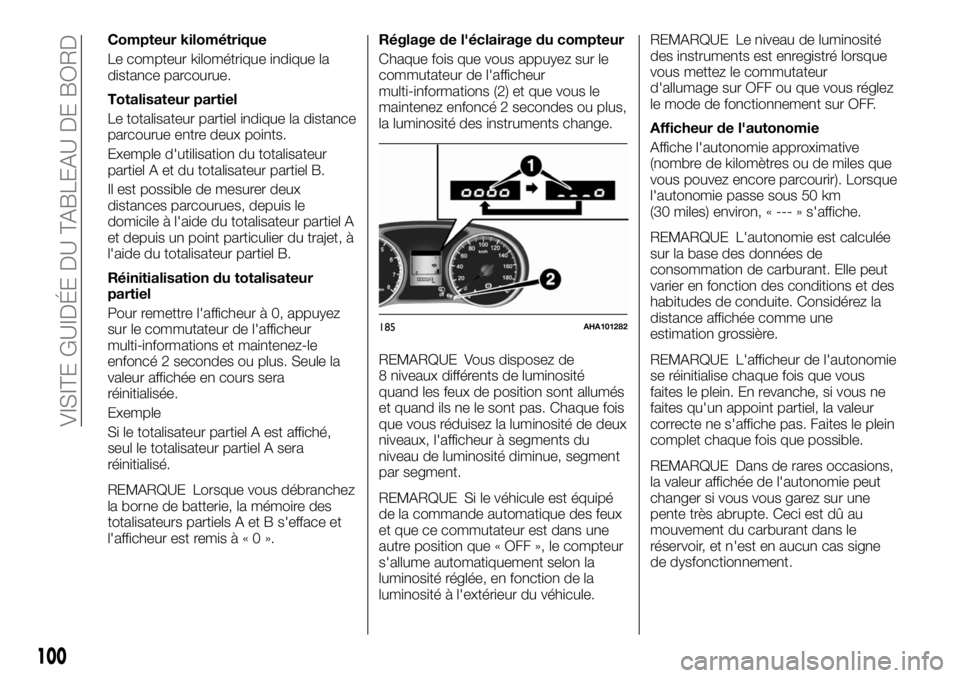

Compteur kilométrique
Le compteur kilométrique indique la
distance parcourue.
Totalisateur partiel
Le totalisateur partiel indique la distance
parcourue entre deux points.
Exemple d'utilisation du totalisateur
partiel A et du totalisateur partiel B.
Il est possible de mesurer deux
distances parcourues, depuis le
domicile à l'aide du totalisateur partiel A
et depuis un point particulier du trajet, à
l'aide du totalisateur partiel B.
Réinitialisation du totalisateur
partiel
Pour remettre l'afficheur à 0, appuyez
sur le commutateur de l'afficheur
multi-informations et maintenez-le
enfoncé 2 secondes ou plus. Seule la
valeur affichée en cours sera
réinitialisée.
Exemple
Si le totalisateur partiel A est affiché,
seul le totalisateur partiel A sera
réinitialisé.
REMARQUE Lorsque vous débranchez
la borne de batterie, la mémoire des
totalisateurs partiels A et B s'efface et
l'afficheur est remisà«0».Réglage de l'éclairage du compteur
Chaque fois que vous appuyez sur le
commutateur de l'afficheur
multi-informations (2) et que vous le
maintenez enfoncé 2 secondes ou plus,
la luminosité des instruments change.
REMARQUE Vous disposez de
8 niveaux différents de luminosité
quand les feux de position sont allumés
et quand ils ne le sont pas. Chaque fois
que vous réduisez la luminosité de deux
niveaux, l'afficheur à segments du
niveau de luminosité diminue, segment
par segment.
REMARQUE Si le véhicule est équipé
de la commande automatique des feux
et que ce commutateur est dans une
autre position que « OFF », le compteur
s'allume automatiquement selon la
luminosité réglée, en fonction de la
luminosité à l'extérieur du véhicule.REMARQUE Le niveau de luminosité
des instruments est enregistré lorsque
vous mettez le commutateur
d'allumage sur OFF ou que vous réglez
le mode de fonctionnement sur OFF.
Afficheur de l'autonomie
Affiche l'autonomie approximative
(nombre de kilomètres ou de miles que
vous pouvez encore parcourir). Lorsque
l'autonomie passe sous 50 km
(30 miles) environ, « --- » s'affiche.
REMARQUE L'autonomie est calculée
sur la base des données de
consommation de carburant. Elle peut
varier en fonction des conditions et des
habitudes de conduite. Considérez la
distance affichée comme une
estimation grossière.
REMARQUE L'afficheur de l'autonomie
se réinitialise chaque fois que vous
faites le plein. En revanche, si vous ne
faites qu'un appoint partiel, la valeur
correcte ne s'affiche pas. Faites le plein
complet chaque fois que possible.
REMARQUE Dans de rares occasions,
la valeur affichée de l'autonomie peut
changer si vous vous garez sur une
pente très abrupte. Ceci est dû au
mouvement du carburant dans le
réservoir, et n'est en aucun cas signe
de dysfonctionnement.
185AHA101282
100
VISITE GUIDÉE DU TABLEAU DE BORD

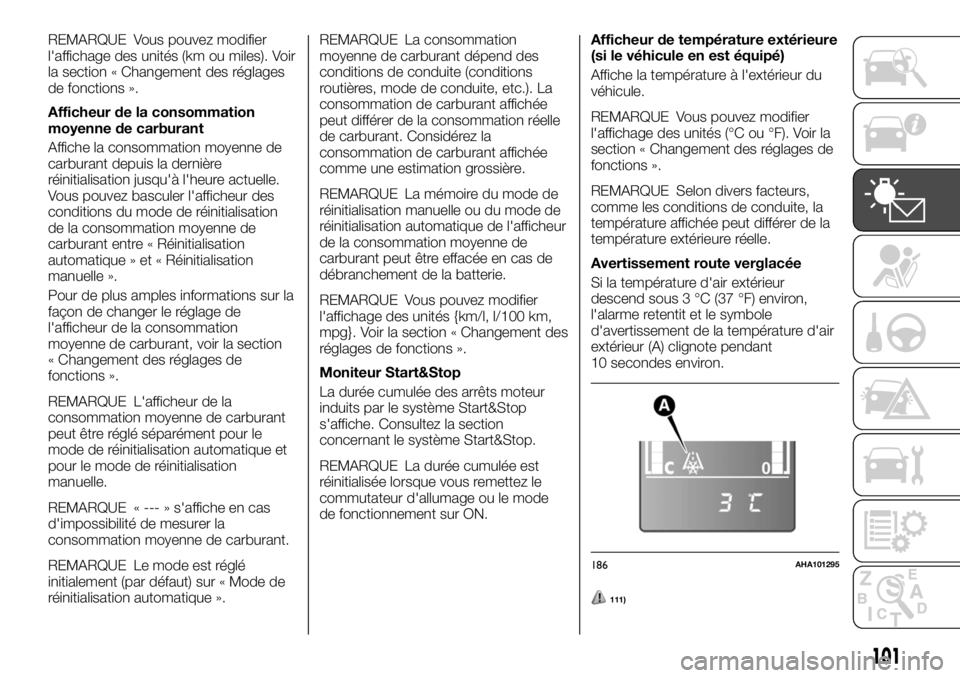

REMARQUE Vous pouvez modifier
l'affichage des unités (km ou miles). Voir
la section « Changement des réglages
de fonctions ».
Afficheur de la consommation
moyenne de carburant
Affiche la consommation moyenne de
carburant depuis la dernière
réinitialisation jusqu'à l'heure actuelle.
Vous pouvez basculer l'afficheur des
conditions du mode de réinitialisation
de la consommation moyenne de
carburant entre « Réinitialisation
automatique » et « Réinitialisation
manuelle ».
Pour de plus amples informations sur la
façon de changer le réglage de
l'afficheur de la consommation
moyenne de carburant, voir la section
« Changement des réglages de
fonctions ».
REMARQUE L'afficheur de la
consommation moyenne de carburant
peut être réglé séparément pour le
mode de réinitialisation automatique et
pour le mode de réinitialisation
manuelle.
REMARQUE « --- » s'affiche en cas
d'impossibilité de mesurer la
consommation moyenne de carburant.
REMARQUE Le mode est réglé
initialement (par défaut) sur « Mode de
réinitialisation automatique ».REMARQUE La consommation
moyenne de carburant dépend des
conditions de conduite (conditions
routières, mode de conduite, etc.). La
consommation de carburant affichée
peut différer de la consommation réelle
de carburant. Considérez la
consommation de carburant affichée
comme une estimation grossière.
REMARQUE La mémoire du mode de
réinitialisation manuelle ou du mode de
réinitialisation automatique de l'afficheur
de la consommation moyenne de
carburant peut être effacée en cas de
débranchement de la batterie.
REMARQUE Vous pouvez modifier
l'affichage des unités {km/l, l/100 km,
mpg}. Voir la section « Changement des
réglages de fonctions ».
Moniteur Start&Stop
La durée cumulée des arrêts moteur
induits par le système Start&Stop
s'affiche. Consultez la section
concernant le système Start&Stop.
REMARQUE La durée cumulée est
réinitialisée lorsque vous remettez le
commutateur d'allumage ou le mode
de fonctionnement sur ON.Afficheur de température extérieure
(si le véhicule en est équipé)
Affiche la température à l'extérieur du
véhicule.
REMARQUE Vous pouvez modifier
l'affichage des unités (°C ou °F). Voir la
section « Changement des réglages de
fonctions ».
REMARQUE Selon divers facteurs,
comme les conditions de conduite, la
température affichée peut différer de la
température extérieure réelle.
Avertissement route verglacée
Si la température d'air extérieur
descend sous 3 °C (37 °F) environ,
l'alarme retentit et le symbole
d'avertissement de la température d'air
extérieur (A) clignote pendant
10 secondes environ.
111)
186AHA101295
101

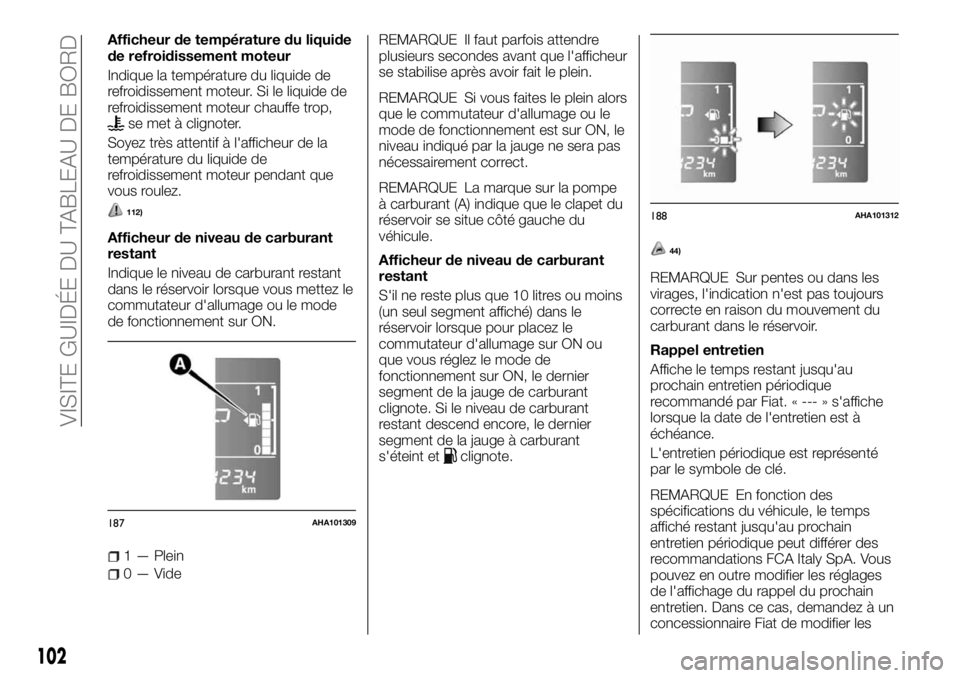

Afficheur de température du liquide
de refroidissement moteur
Indique la température du liquide de
refroidissement moteur. Si le liquide de
refroidissement moteur chauffe trop,
se met à clignoter.
Soyez très attentif à l'afficheur de la
température du liquide de
refroidissement moteur pendant que
vous roulez.
112)
Afficheur de niveau de carburant
restant
Indique le niveau de carburant restant
dans le réservoir lorsque vous mettez le
commutateur d'allumage ou le mode
de fonctionnement sur ON.
1 — Plein
0—VideREMARQUE Il faut parfois attendre
plusieurs secondes avant que l'afficheur
se stabilise après avoir fait le plein.
REMARQUE Si vous faites le plein alors
que le commutateur d'allumage ou le
mode de fonctionnement est sur ON, le
niveau indiqué par la jauge ne sera pas
nécessairement correct.
REMARQUE La marque sur la pompe
à carburant (A) indique que le clapet du
réservoir se situe côté gauche du
véhicule.
Afficheur de niveau de carburant
restant
S'il ne reste plus que 10 litres ou moins
(un seul segment affiché) dans le
réservoir lorsque pour placez le
commutateur d'allumage sur ON ou
que vous réglez le mode de
fonctionnement sur ON, le dernier
segment de la jauge de carburant
clignote. Si le niveau de carburant
restant descend encore, le dernier
segment de la jauge à carburant
s'éteint et
clignote.
44)
REMARQUE Sur pentes ou dans les
virages, l'indication n'est pas toujours
correcte en raison du mouvement du
carburant dans le réservoir.
Rappel entretien
Affiche le temps restant jusqu'au
prochain entretien périodique
recommandé par Fiat. « --- » s'affiche
lorsque la date de l'entretien est à
échéance.
L'entretien périodique est représenté
par le symbole de clé.
REMARQUE En fonction des
spécifications du véhicule, le temps
affiché restant jusqu'au prochain
entretien périodique peut différer des
recommandations FCA Italy SpA. Vous
pouvez en outre modifier les réglages
de l'affichage du rappel du prochain
entretien. Dans ce cas, demandez à un
concessionnaire Fiat de modifier les
187AHA101309
188AHA101312
102
VISITE GUIDÉE DU TABLEAU DE BORD

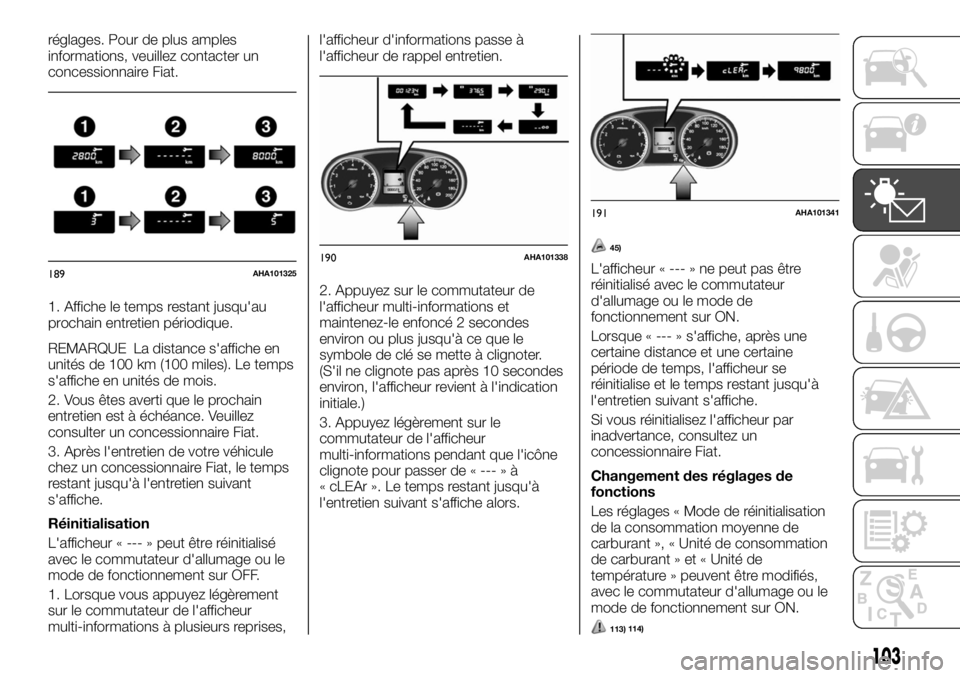

réglages. Pour de plus amples
informations, veuillez contacter un
concessionnaire Fiat.
1. Affiche le temps restant jusqu'au
prochain entretien périodique.
REMARQUE La distance s'affiche en
unités de 100 km (100 miles). Le temps
s'affiche en unités de mois.
2. Vous êtes averti que le prochain
entretien est à échéance. Veuillez
consulter un concessionnaire Fiat.
3. Après l'entretien de votre véhicule
chez un concessionnaire Fiat, le temps
restant jusqu'à l'entretien suivant
s'affiche.
Réinitialisation
L'afficheur « --- » peut être réinitialisé
avec le commutateur d'allumage ou le
mode de fonctionnement sur OFF.
1. Lorsque vous appuyez légèrement
sur le commutateur de l'afficheur
multi-informations à plusieurs reprises,l'afficheur d'informations passe à
l'afficheur de rappel entretien.
2. Appuyez sur le commutateur de
l'afficheur multi-informations et
maintenez-le enfoncé 2 secondes
environ ou plus jusqu'à ce que le
symbole de clé se mette à clignoter.
(S'il ne clignote pas après 10 secondes
environ, l'afficheur revient à l'indication
initiale.)
3. Appuyez légèrement sur le
commutateur de l'afficheur
multi-informations pendant que l'icône
clignote pour passer de « --- » à
« cLEAr ». Le temps restant jusqu'à
l'entretien suivant s'affiche alors.
45)
L'afficheur « --- » ne peut pas être
réinitialisé avec le commutateur
d'allumage ou le mode de
fonctionnement sur ON.
Lorsque « --- » s'affiche, après une
certaine distance et une certaine
période de temps, l'afficheur se
réinitialise et le temps restant jusqu'à
l'entretien suivant s'affiche.
Si vous réinitialisez l'afficheur par
inadvertance, consultez un
concessionnaire Fiat.
Changement des réglages de
fonctions
Les réglages « Mode de réinitialisation
de la consommation moyenne de
carburant », « Unité de consommation
de carburant » et « Unité de
température » peuvent être modifiés,
avec le commutateur d'allumage ou le
mode de fonctionnement sur ON.
113)
189AHA101325190AHA101338
191AHA101341
103
114)

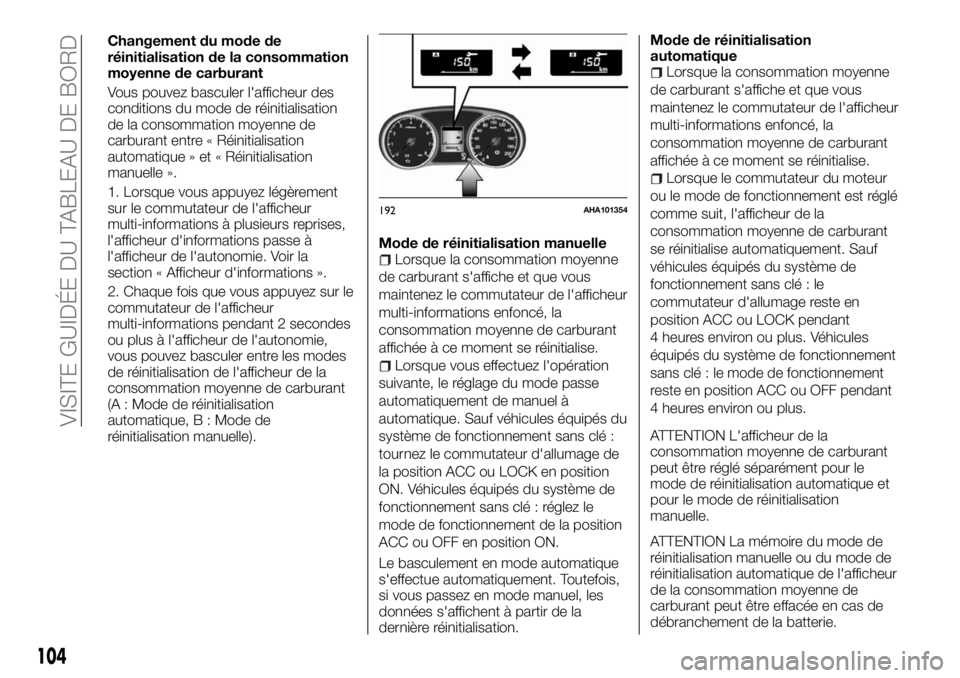

Changement du mode de
réinitialisation de la consommation
moyenne de carburant
Vous pouvez basculer l'afficheur des
conditions du mode de réinitialisation
de la consommation moyenne de
carburant entre « Réinitialisation
automatique » et « Réinitialisation
manuelle ».
1. Lorsque vous appuyez légèrement
sur le commutateur de l'afficheur
multi-informations à plusieurs reprises,
l'afficheur d'informations passe à
l'afficheur de l'autonomie. Voir la
section « Afficheur d'informations ».
2. Chaque fois que vous appuyez sur le
commutateur de l'afficheur
multi-informations pendant 2 secondes
ou plus à l'afficheur de l'autonomie,
vous pouvez basculer entre les modes
de réinitialisation de l'afficheur de la
consommation moyenne de carburant
(A : Mode de réinitialisation
automatique, B : Mode de
réinitialisation manuelle).Mode de réinitialisation manuelle
Lorsque la consommation moyenne
de carburant s'affiche et que vous
maintenez le commutateur de l'afficheur
multi-informations enfoncé, la
consommation moyenne de carburant
affichée à ce moment se réinitialise.
Lorsque vous effectuez l'opération
suivante, le réglage du mode passe
automatiquement de manuel à
automatique. Sauf véhicules équipés du
système de fonctionnement sans clé :
tournez le commutateur d'allumage de
la position ACC ou LOCK en position
ON. Véhicules équipés du système de
fonctionnement sans clé : réglez le
mode de fonctionnement de la position
ACC ou OFF en position ON.
Le basculement en mode automatique
s'effectue automatiquement. Toutefois,
si vous passez en mode manuel, les
données s'affichent à partir de la
dernière réinitialisation.Mode de réinitialisation
automatique
Lorsque la consommation moyenne
de carburant s'affiche et que vous
maintenez le commutateur de l'afficheur
multi-informations enfoncé, la
consommation moyenne de carburant
affichée à ce moment se réinitialise.
Lorsque le commutateur du moteur
ou le mode de fonctionnement est réglé
comme suit, l'afficheur de la
consommation moyenne de carburant
se réinitialise automatiquement. Sauf
véhicules équipés du système de
fonctionnement sans clé : le
commutateur d'allumage reste en
position ACC ou LOCK pendant
4 heures environ ou plus. Véhicules
équipés du système de fonctionnement
sans clé : le mode de fonctionnement
reste en position ACC ou OFF pendant
4 heures environ ou plus.
ATTENTION L'afficheur de la
consommation moyenne de carburant
peut être réglé séparément pour le
mode de réinitialisation automatique et
pour le mode de réinitialisation
manuelle.
ATTENTION La mémoire du mode de
réinitialisation manuelle ou du mode de
réinitialisation automatique de l'afficheur
de la consommation moyenne de
carburant peut être effacée en cas de
débranchement de la batterie.
192AHA101354
104
VISITE GUIDÉE DU TABLEAU DE BORD

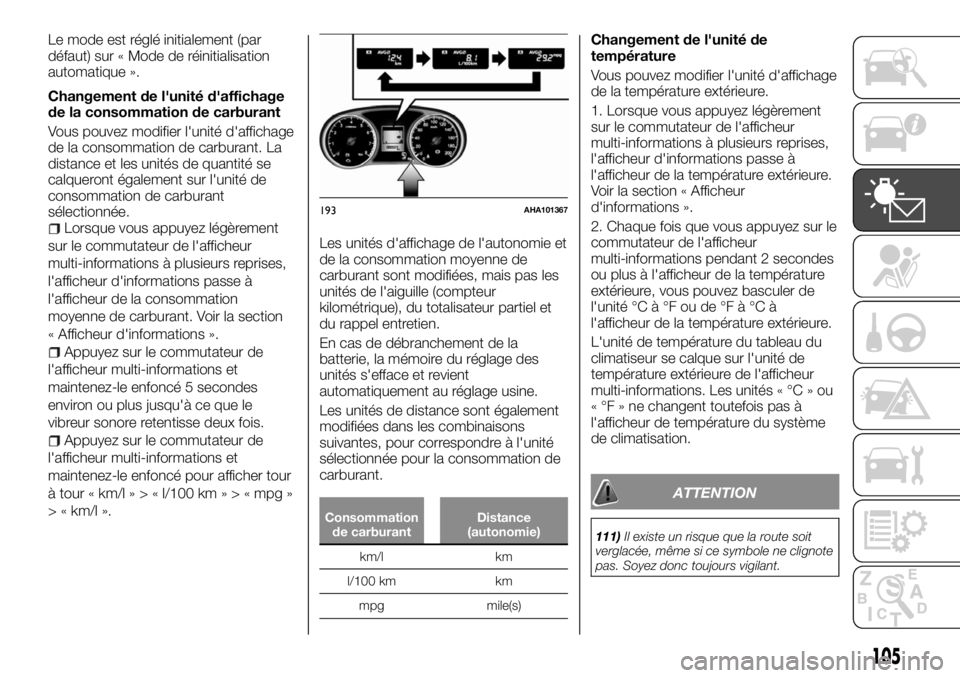

Le mode est réglé initialement (par
défaut) sur « Mode de réinitialisation
automatique ».
Changement de l'unité d'affichage
de la consommation de carburant
Vous pouvez modifier l'unité d'affichage
de la consommation de carburant. La
distance et les unités de quantité se
calqueront également sur l'unité de
consommation de carburant
sélectionnée.
Lorsque vous appuyez légèrement
sur le commutateur de l'afficheur
multi-informations à plusieurs reprises,
l'afficheur d'informations passe à
l'afficheur de la consommation
moyenne de carburant. Voir la section
« Afficheur d'informations ».
Appuyez sur le commutateur de
l'afficheur multi-informations et
maintenez-le enfoncé 5 secondes
environ ou plus jusqu'à ce que le
vibreur sonore retentisse deux fois.
Appuyez sur le commutateur de
l'afficheur multi-informations et
maintenez-le enfoncé pour afficher tour
àtour«km/l»>«l/100 km»>«mpg»
> « km/l ».Les unités d'affichage de l'autonomie et
de la consommation moyenne de
carburant sont modifiées, mais pas les
unités de l'aiguille (compteur
kilométrique), du totalisateur partiel et
du rappel entretien.
En cas de débranchement de la
batterie, la mémoire du réglage des
unités s'efface et revient
automatiquement au réglage usine.
Les unités de distance sont également
modifiées dans les combinaisons
suivantes, pour correspondre à l'unité
sélectionnée pour la consommation de
carburant.
Consommation
de carburantDistance
(autonomie)
km/l km
l/100 km km
mpg mile(s)
Changement de l'unité de
température
Vous pouvez modifier l'unité d'affichage
de la température extérieure.
1. Lorsque vous appuyez légèrement
sur le commutateur de l'afficheur
multi-informations à plusieurs reprises,
l'afficheur d'informations passe à
l'afficheur de la température extérieure.
Voir la section « Afficheur
d'informations ».
2. Chaque fois que vous appuyez sur le
commutateur de l'afficheur
multi-informations pendant 2 secondes
ou plus à l'afficheur de la température
extérieure, vous pouvez basculer de
l'unité °C à °F ou de °F à °C à
l'afficheur de la température extérieure.
L'unité de température du tableau du
climatiseur se calque sur l'unité de
température extérieure de l'afficheur
multi-informations. Les unités « °C » ou
« °F » ne changent toutefois pas à
l'afficheur de température du système
de climatisation.
ATTENTION
111)Il existe un risque que la route soit
verglacée, même si ce symbole ne clignote
pas. Soyez donc toujours vigilant.
193AHA101367
105

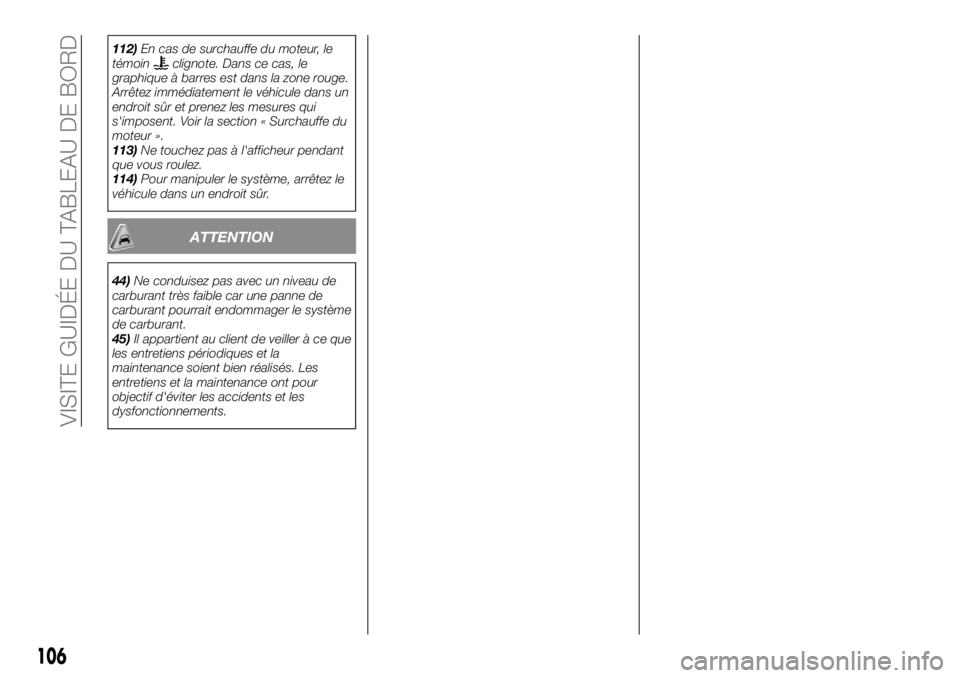

112)En cas de surchauffe du moteur, le
témoinclignote. Dans ce cas, le
graphique à barres est dans la zone rouge.
Arrêtez immédiatement le véhicule dans un
endroit sûr et prenez les mesures qui
s'imposent. Voir la section « Surchauffe du
moteur ».
113)Ne touchez pas à l'afficheur pendant
que vous roulez.
114)Pour manipuler le système, arrêtez le
véhicule dans un endroit sûr.
ATTENTION
44)Ne conduisez pas avec un niveau de
carburant très faible car une panne de
carburant pourrait endommager le système
de carburant.
45)Il appartient au client de veiller à ce que
les entretiens périodiques et la
maintenance soient bien réalisés. Les
entretiens et la maintenance ont pour
objectif d'éviter les accidents et les
dysfonctionnements.
106
VISITE GUIDÉE DU TABLEAU DE BORD

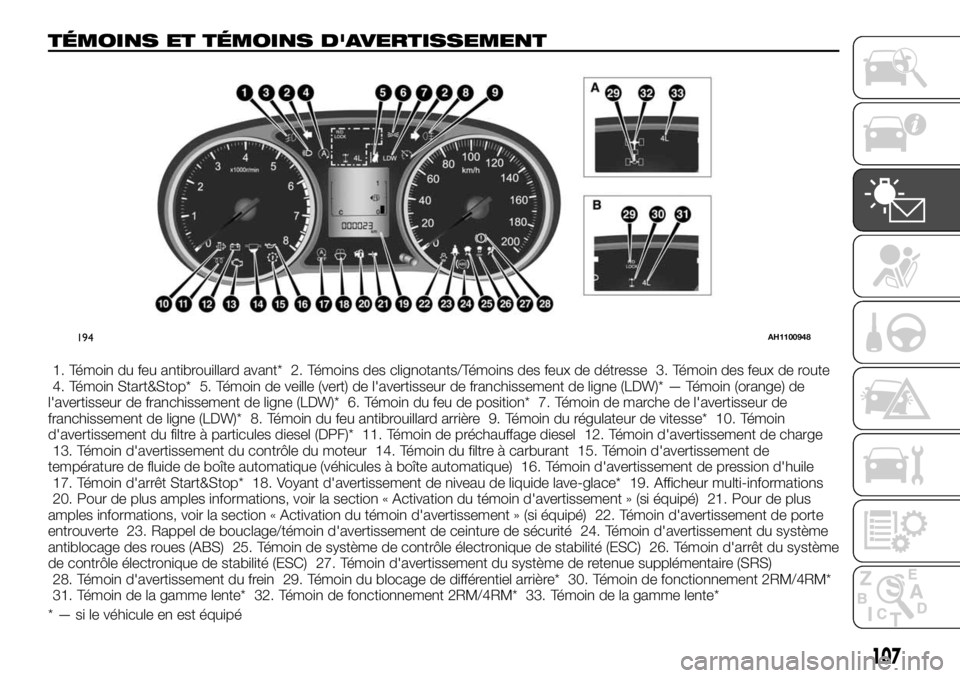

TÉMOINS ET TÉMOINS D'AVERTISSEMENT
1. Témoin du feu antibrouillard avant* 2. Témoins des clignotants/Témoins des feux de détresse 3. Témoin des feux de route
4. Témoin Start&Stop* 5. Témoin de veille (vert) de l'avertisseur de franchissement de ligne (LDW)* — Témoin (orange) de
l'avertisseur de franchissement de ligne (LDW)* 6. Témoin du feu de position* 7. Témoin de marche de l'avertisseur de
franchissement de ligne (LDW)* 8. Témoin du feu antibrouillard arrière 9. Témoin du régulateur de vitesse* 10. Témoin
d'avertissement du filtre à particules diesel (DPF)* 11. Témoin de préchauffage diesel 12. Témoin d'avertissement de charge
13. Témoin d'avertissement du contrôle du moteur 14. Témoin du filtre à carburant 15. Témoin d'avertissement de
température de fluide de boîte automatique (véhicules à boîte automatique) 16. Témoin d'avertissement de pression d'huile
17. Témoin d'arrêt Start&Stop* 18. Voyant d'avertissement de niveau de liquide lave-glace* 19. Afficheur multi-informations
20. Pour de plus amples informations, voir la section « Activation du témoin d'avertissement » (si équipé) 21. Pour de plus
amples informations, voir la section « Activation du témoin d'avertissement » (si équipé) 22. Témoin d'avertissement de porte
entrouverte 23. Rappel de bouclage/témoin d'avertissement de ceinture de sécurité 24. Témoin d'avertissement du système
antiblocage des roues (ABS) 25. Témoin de système de contrôle électronique de stabilité (ESC) 26. Témoin d'arrêt du système
de contrôle électronique de stabilité (ESC) 27. Témoin d'avertissement du système de retenue supplémentaire (SRS)
28. Témoin d'avertissement du frein 29. Témoin du blocage de différentiel arrière* 30. Témoin de fonctionnement 2RM/4RM*
31. Témoin de la gamme lente* 32. Témoin de fonctionnement 2RM/4RM* 33. Témoin de la gamme lente*
* — si le véhicule en est équipé
194AH1100948
107

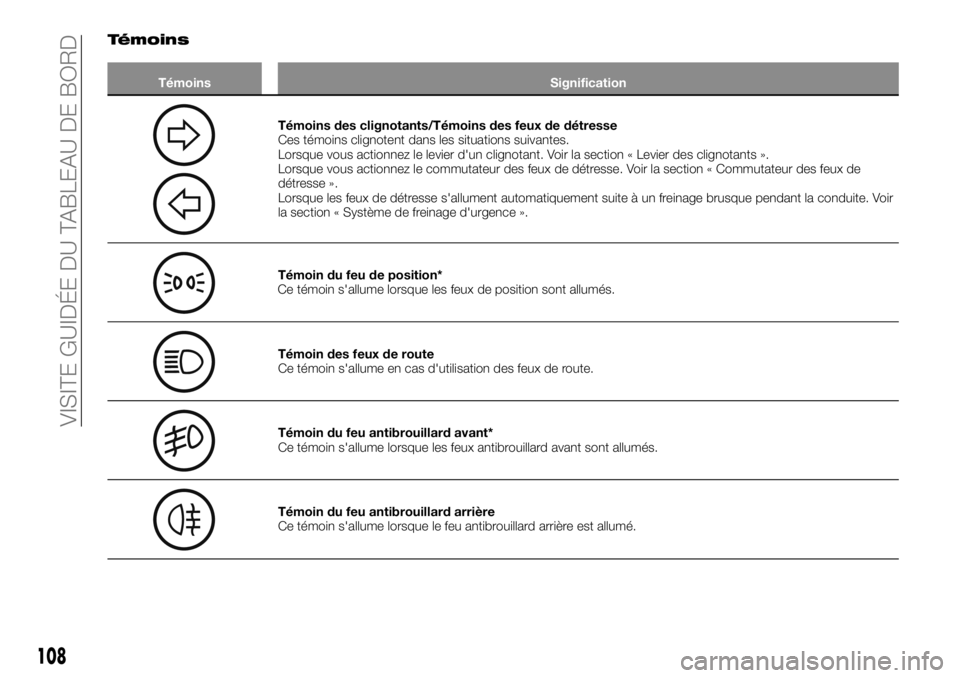

Témoins
Témoins Signification
Témoins des clignotants/Témoins des feux de détresse
Ces témoins clignotent dans les situations suivantes.
Lorsque vous actionnez le levier d'un clignotant. Voir la section « Levier des clignotants ».
Lorsque vous actionnez le commutateur des feux de détresse. Voir la section « Commutateur des feux de
détresse ».
Lorsque les feux de détresse s'allument automatiquement suite à un freinage brusque pendant la conduite. Voir
la section « Système de freinage d'urgence ».
Témoin du feu de position*
Ce témoin s'allume lorsque les feux de position sont allumés.
Témoin des feux de route
Ce témoin s'allume en cas d'utilisation des feux de route.
Témoin du feu antibrouillard avant*
Ce témoin s'allume lorsque les feux antibrouillard avant sont allumés.
Témoin du feu antibrouillard arrière
Ce témoin s'allume lorsque le feu antibrouillard arrière est allumé.
108
VISITE GUIDÉE DU TABLEAU DE BORD
