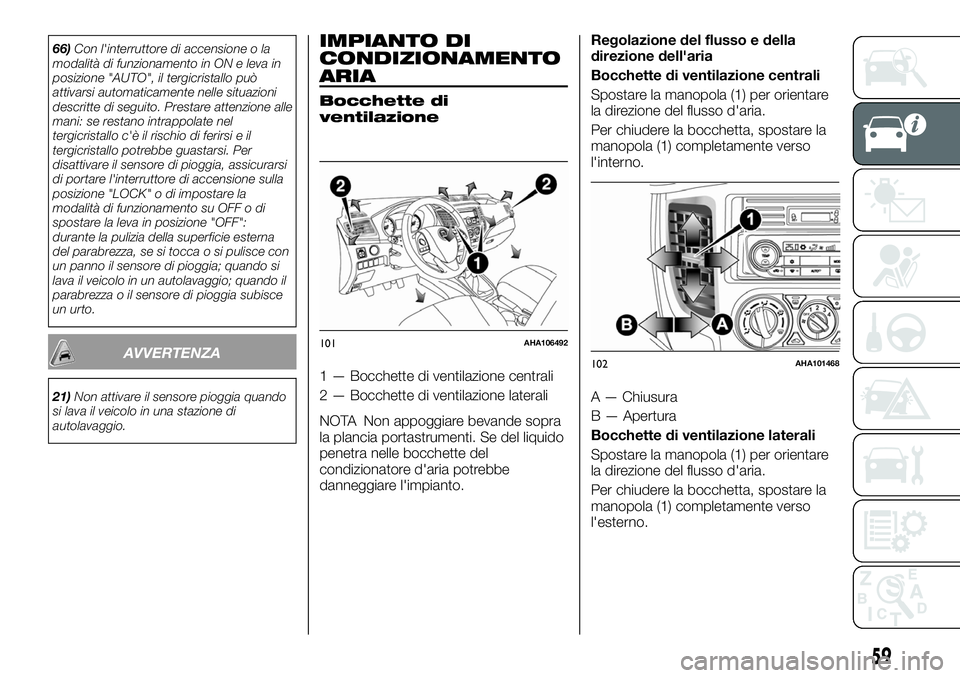

66)Con l'interruttore di accensione o la
modalità di funzionamento in ON e leva in
posizione "AUTO", il tergicristallo può
attivarsi automaticamente nelle situazioni
descritte di seguito. Prestare attenzione alle
mani: se restano intrappolate nel
tergicristallo c'è il rischio di ferirsi e il
tergicristallo potrebbe guastarsi. Per
disattivare il sensore di pioggia, assicurarsi
di portare l'interruttore di accensione sulla
posizione "LOCK" o di impostare la
modalità di funzionamento su OFF o di
spostare la leva in posizione "OFF":
durante la pulizia della superficie esterna
del parabrezza, se si tocca o si pulisce con
un panno il sensore di pioggia; quando si
lava il veicolo in un autolavaggio; quando il
parabrezza o il sensore di pioggia subisce
un urto.
AVVERTENZA
21)Non attivare il sensore pioggia quando
si lava il veicolo in una stazione di
autolavaggio.
IMPIANTO DI
CONDIZIONAMENTO
ARIA
Bocchette di
ventilazione
1 — Bocchette di ventilazione centrali
2 — Bocchette di ventilazione laterali
NOTA Non appoggiare bevande sopra
la plancia portastrumenti. Se del liquido
penetra nelle bocchette del
condizionatore d'aria potrebbe
danneggiare l'impianto.Regolazione del flusso e della
direzione dell'aria
Bocchette di ventilazione centrali
Spostare la manopola (1) per orientare
la direzione del flusso d'aria.
Per chiudere la bocchetta, spostare la
manopola (1) completamente verso
l'interno.
A — Chiusura
B — Apertura
Bocchette di ventilazione laterali
Spostare la manopola (1) per orientare
la direzione del flusso d'aria.
Per chiudere la bocchetta, spostare la
manopola (1) completamente verso
l'esterno.
101AHA106492
102AHA101468
59

A — Chiusura
B — Apertura
NOTA Sui veicoli dotati di
condizionatore aria, l'aria fredda che
esce dalle bocchette di ventilazione può
apparire sotto forma di vapore. Questo
fenomeno è dovuto al repentino
raffreddamento dell'aria nell'impianto di
condizionamento e scompare dopo
qualche istante.
NOTA Prestare attenzione a non
versare nelle bocchette di ventilazione
bevande e altre sostanze. In caso
contrario, il condizionatore d'aria
potrebbe non funzionare correttamente.

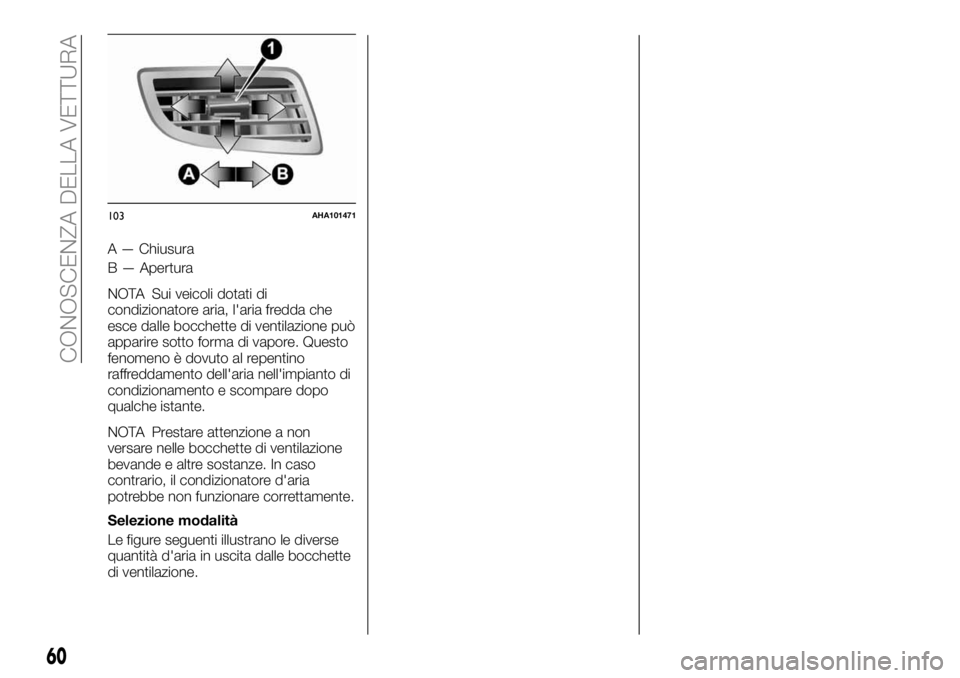

Selezione modalità
Le figure seguenti illustrano le diverse
quantità d'aria in uscita dalle bocchette
di ventilazione.
103AHA101471
60
CONOSCENZA DELLA VETTURA

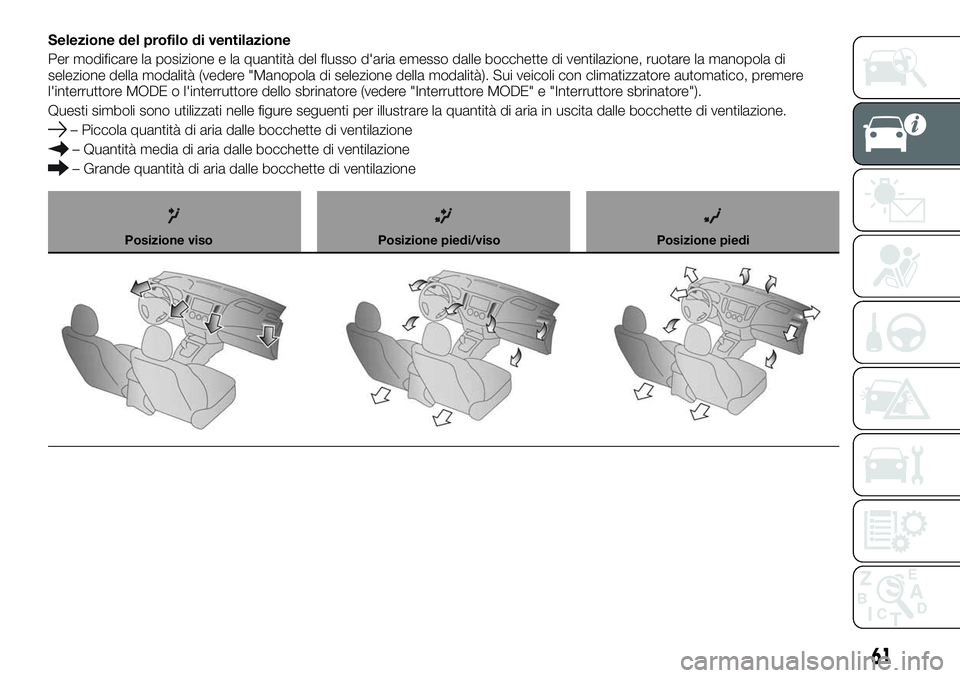

Selezione del profilo di ventilazione
Per modificare la posizione e la quantità del flusso d'aria emesso dalle bocchette di ventilazione, ruotare la manopola di
selezione della modalità (vedere "Manopola di selezione della modalità). Sui veicoli con climatizzatore automatico, premere
l'interruttore MODE o l'interruttore dello sbrinatore (vedere "Interruttore MODE" e "Interruttore sbrinatore").
Questi simboli sono utilizzati nelle figure seguenti per illustrare la quantità di aria in uscita dalle bocchette di ventilazione.
– Piccola quantità di aria dalle bocchette di ventilazione
– Quantità media di aria dalle bocchette di ventilazione
– Grande quantità di aria dalle bocchette di ventilazione
Posizione visoPosizione piedi/visoPosizione piedi
61

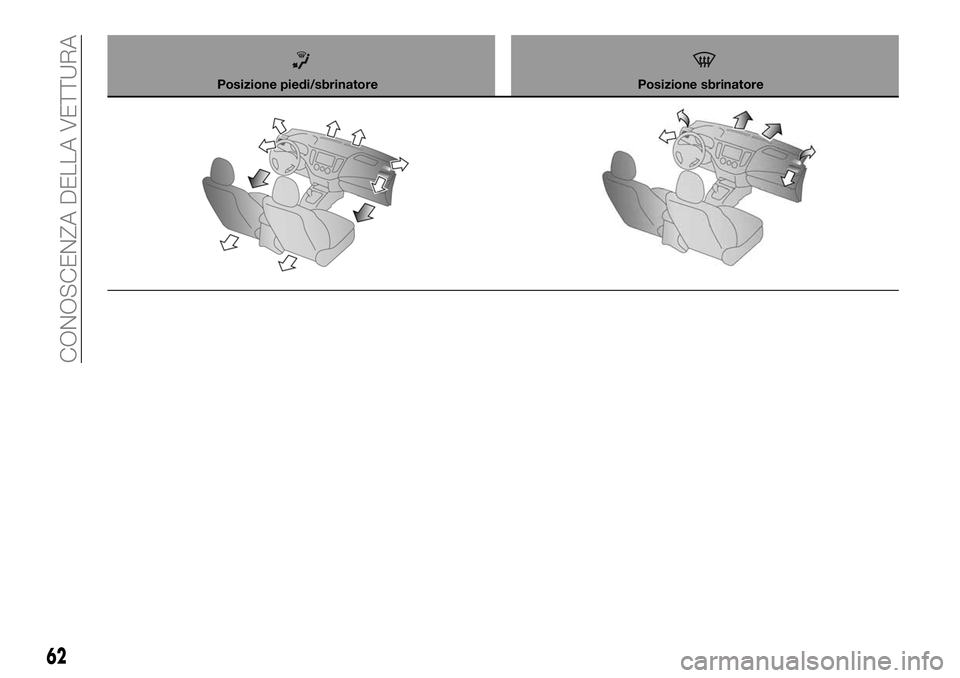

Posizione piedi/sbrinatorePosizione sbrinatore
62
CONOSCENZA DELLA VETTURA

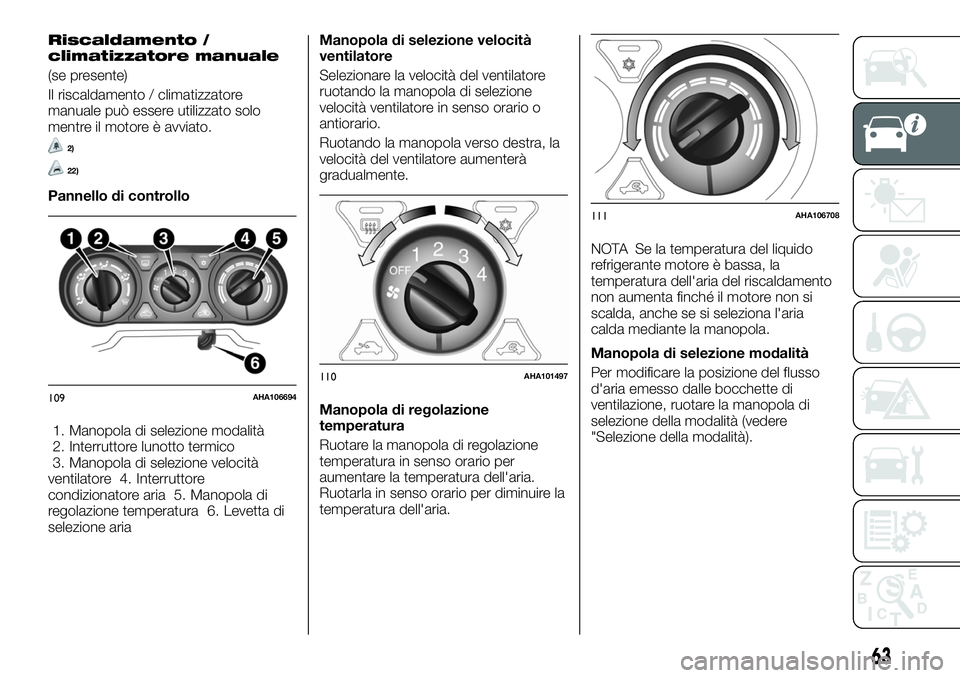

Riscaldamento /
climatizzatore manuale
(se presente)
Il riscaldamento / climatizzatore
manuale può essere utilizzato solo
mentre il motore è avviato.
2)
22)
Pannello di controllo
1. Manopola di selezione modalità
2. Interruttore lunotto termico
3. Manopola di selezione velocità
ventilatore 4. Interruttore
condizionatore aria 5. Manopola di
regolazione temperatura 6. Levetta di
selezione ariaManopola di selezione velocità
ventilatore
Selezionare la velocità del ventilatore
ruotando la manopola di selezione
velocità ventilatore in senso orario o
antiorario.
Ruotando la manopola verso destra, la
velocità del ventilatore aumenterà
gradualmente.
Manopola di regolazione
temperatura
Ruotare la manopola di regolazione
temperatura in senso orario per
aumentare la temperatura dell'aria.
Ruotarla in senso orario per diminuire la
temperatura dell'aria.NOTA Se la temperatura del liquido
refrigerante motore è bassa, la
temperatura dell'aria del riscaldamento
non aumenta finché il motore non si
scalda, anche se si seleziona l'aria
calda mediante la manopola.
Manopola di selezione modalità
Per modificare la posizione del flusso
d'aria emesso dalle bocchette di
ventilazione, ruotare la manopola di
selezione della modalità (vedere
"Selezione della modalità).
109AHA106694
110AHA101497
111AHA106708
63

24)
NOTA Con la manopola di selezione
modalità tra le posizionie,il
flusso d'aria è diretto prevalentemente
verso la parte superiore dell'abitacolo.
Con la manopola di selezione della
modalità tra le posizioni
e,il
flusso d'aria è diretto prevalentemente
verso la zona delle gambe.
NOTA Con la manopola di selezione
modalità tra le posizioni
e,il
flusso d'aria è diretto prevalentemente
verso la zona delle gambe. Con la
manopola di selezione della modalità tra
le posizioni
e, il flusso d'aria è
diretto prevalentemente verso il
parabrezza e i cristalli laterali.Levetta di selezione aria

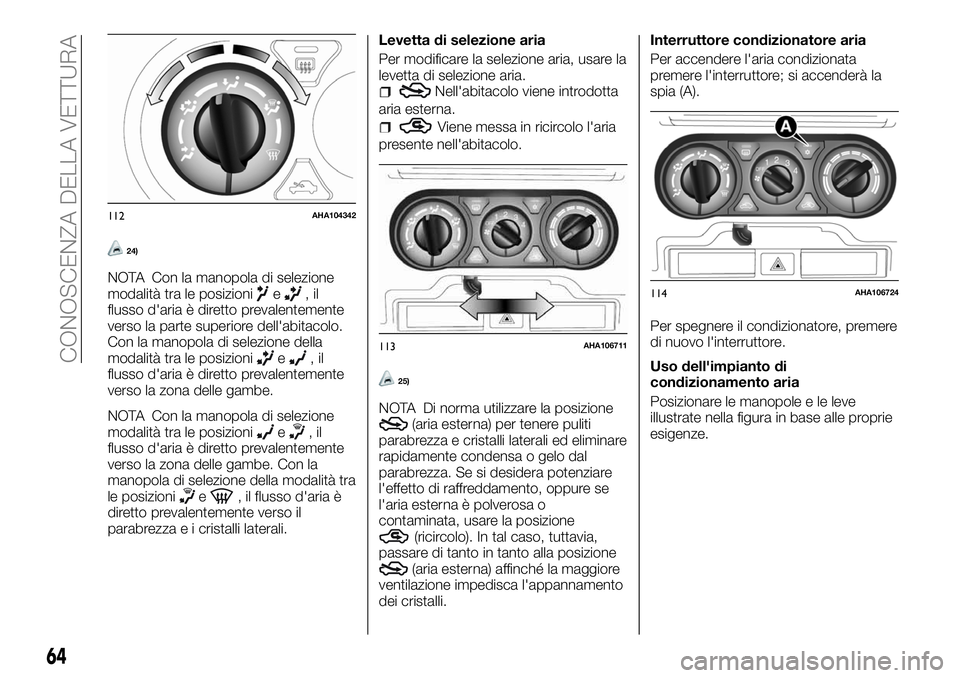

Per modificare la selezione aria, usare la
levetta di selezione aria.
Nell'abitacolo viene introdotta
aria esterna.
Viene messa in ricircolo l'aria
presente nell'abitacolo.
25)
NOTA Di norma utilizzare la posizione(aria esterna) per tenere puliti
parabrezza e cristalli laterali ed eliminare
rapidamente condensa o gelo dal
parabrezza. Se si desidera potenziare
l'effetto di raffreddamento, oppure se
l'aria esterna è polverosa o
contaminata, usare la posizione
(ricircolo). In tal caso, tuttavia,
passare di tanto in tanto alla posizione
(aria esterna) affinché la maggiore
ventilazione impedisca l'appannamento
dei cristalli.Interruttore condizionatore aria
Per accendere l'aria condizionata
premere l'interruttore; si accenderà la
spia (A).
Per spegnere il condizionatore, premere
di nuovo l'interruttore.
Uso dell'impianto di
condizionamento aria
Posizionare le manopole e le leve
illustrate nella figura in base alle proprie
esigenze.
112AHA104342
113AHA106711
114AHA106724
64
CONOSCENZA DELLA VETTURA

NOTA Per il massimo riscaldamento,
regolare la velocità del ventilatore sulla
posizione 3.
Riscaldamento (climatizzatore
manuale)
26)
Combinazione tra aria non
riscaldata e aria riscaldata
Disappannamento del parabrezza e
dei cristalli porte
67)
Per il disappannamento normalePer il disappannamento rapido
NOTA Per un disappannamento più
efficace, dirigere il flusso di aria
proveniente dalle bocchette laterali
verso i cristalli laterali.
Non impostare la temperatura nella
posizione di raffreddamento massimo.
L'aria fredda verrebbe altrimenti diretta
contro i cristalli laterali, impedendone il
disappannamento.

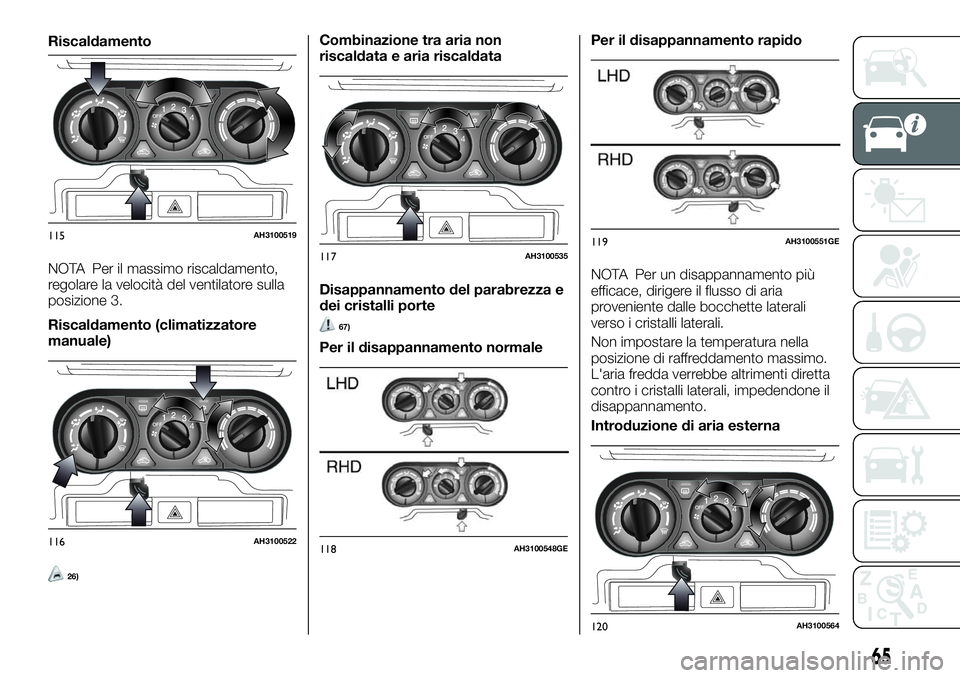

Introduzione di aria esterna
OFF12
3OFF12
3
4
115AH3100519
OFF12
3OFF12
3
4
116AH3100522
OFF12
3OFF12
3
4
117AH3100535
118AH3100548GE
119AH3100551GE
OFF12
3OFF12
3
4
120AH3100564
65
Riscaldamento

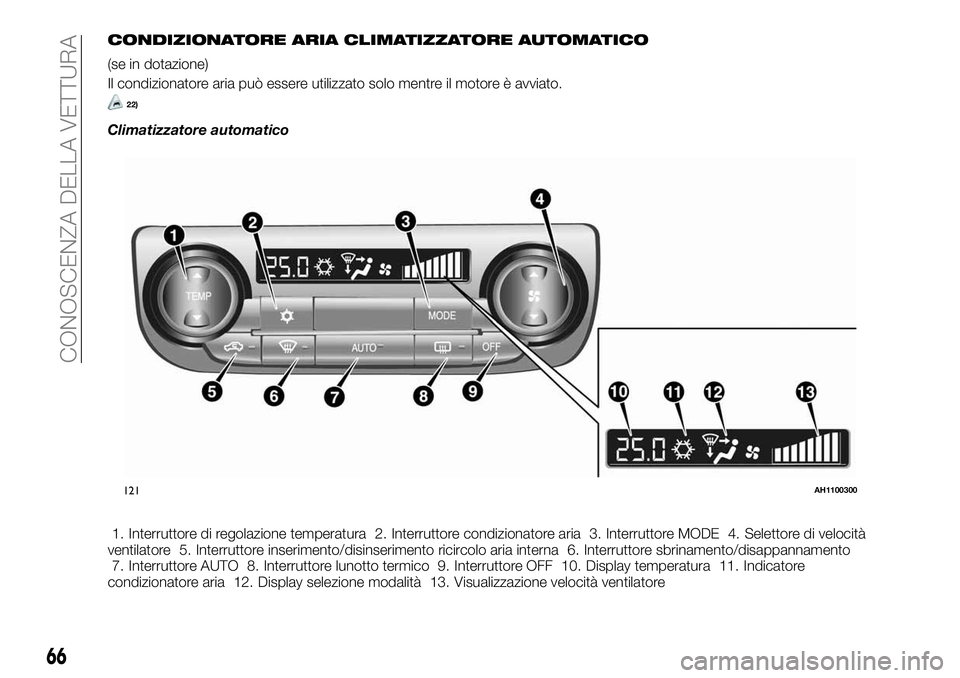

CONDIZIONATORE ARIA CLIMATIZZATORE AUTOMATICO
(se in dotazione)
Il condizionatore aria può essere utilizzato solo mentre il motore è avviato.
22)
Climatizzatore automatico
1. Interruttore di regolazione temperatura 2. Interruttore condizionatore aria 3. Interruttore MODE 4. Selettore di velocità
ventilatore 5. Interruttore inserimento/disinserimento ricircolo aria interna 6. Interruttore sbrinamento/disappannamento
7. Interruttore AUTO 8. Interruttore lunotto termico 9. Interruttore OFF 10. Display temperatura 11. Indicatore
condizionatore aria 12. Display selezione modalità 13. Visualizzazione velocità ventilatore
66
CONOSCENZA DELLA VETTURA
121AH1100300

Impianto di climatizzazione automatico bizona
1. Interruttore controllo temperatura lato guidatore (veicoli con guida a sinistra) — Interruttore controllo temperatura lato
passeggero (veicoli con guida a destra) 2. Interruttore condizionatore aria 3. Selettore di velocità ventilatore 4. Interruttore
MODE 5. Interruttore controllo temperatura lato passeggero (veicoli con guida a sinistra) — Interruttore controllo temperatura
lato guidatore (veicoli con guida a destra) 6. Interruttore inserimento/disinserimento ricircolo aria interna 7. Interruttore
sbrinamento/disappannamento 8. Interruttore AUTO 9. Interruttore lunotto termico 10. Interruttore OFF 11. Display
temperatura lato guidatore (veicoli con guida a sinistra) — Display temperatura lato passeggero (veicoli con guida a destra)
12. Indicatore DUAL 13. Display selezione modalità 14. Display temperatura lato passeggero (veicoli con guida a sinistra) —
Display temperatura lato guidatore (veicoli con guida a destra) 15. Indicatore condizionatore aria 16. Visualizzazione velocità
ventilatore
67
122AA1008694

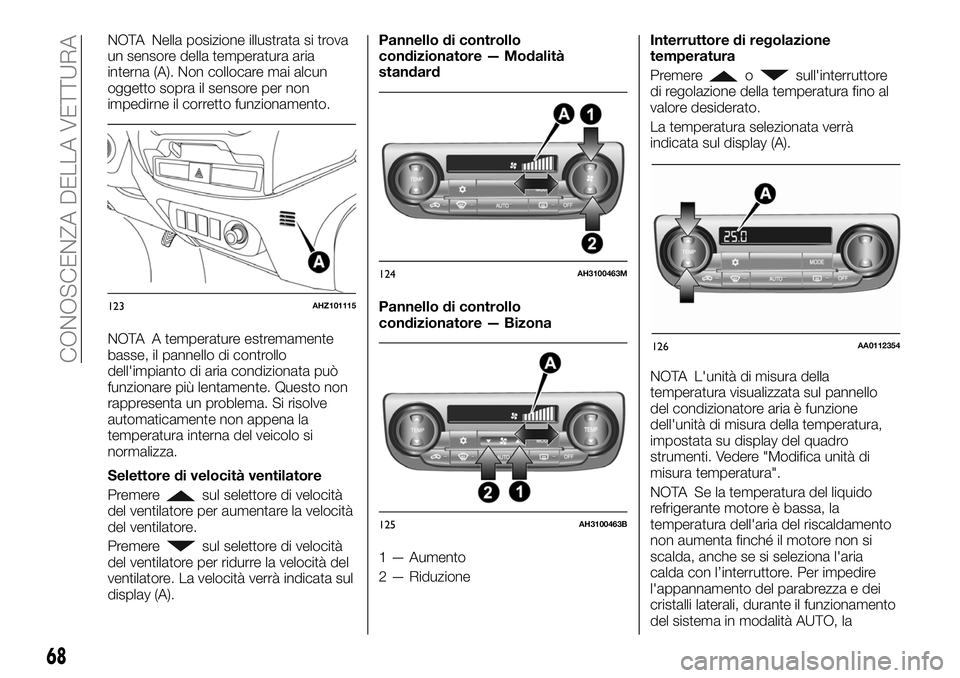

NOTA Nella posizione illustrata si trova
un sensore della temperatura aria
interna (A). Non collocare mai alcun
oggetto sopra il sensore per non
impedirne il corretto funzionamento.
NOTA A temperature estremamente
basse, il pannello di controllo
dell'impianto di aria condizionata può
funzionare più lentamente. Questo non
rappresenta un problema. Si risolve
automaticamente non appena la
temperatura interna del veicolo si
normalizza.
Selettore di velocità ventilatore
Premere
sul selettore di velocità
del ventilatore per aumentare la velocità
del ventilatore.
Premere
sul selettore di velocità
del ventilatore per ridurre la velocità del
ventilatore. La velocità verrà indicata sul
display (A).Pannello di controllo
condizionatore — Modalità
standard
Pannello di controllo
condizionatore — Bizona
1 — Aumento
2 — RiduzioneInterruttore di regolazione
temperatura
Premere
osull'interruttore
di regolazione della temperatura fino al
valore desiderato.
La temperatura selezionata verrà
indicata sul display (A).
NOTA L'unità di misura della
temperatura visualizzata sul pannello
del condizionatore aria è funzione
dell'unità di misura della temperatura,
impostata su display del quadro
strumenti. Vedere "Modifica unità di
misura temperatura".
NOTA Se la temperatura del liquido
refrigerante motore è bassa, la
temperatura dell'aria del riscaldamento
non aumenta finché il motore non si
scalda, anche se si seleziona l'aria
calda con l’interruttore. Per impedire
l'appannamento del parabrezza e dei
cristalli laterali, durante il funzionamento
del sistema in modalità AUTO, la
123AHZ101115
124AH3100463M
125AH3100463B
68
CONOSCENZA DELLA VETTURA126AA0112354
