Page 101 of 248

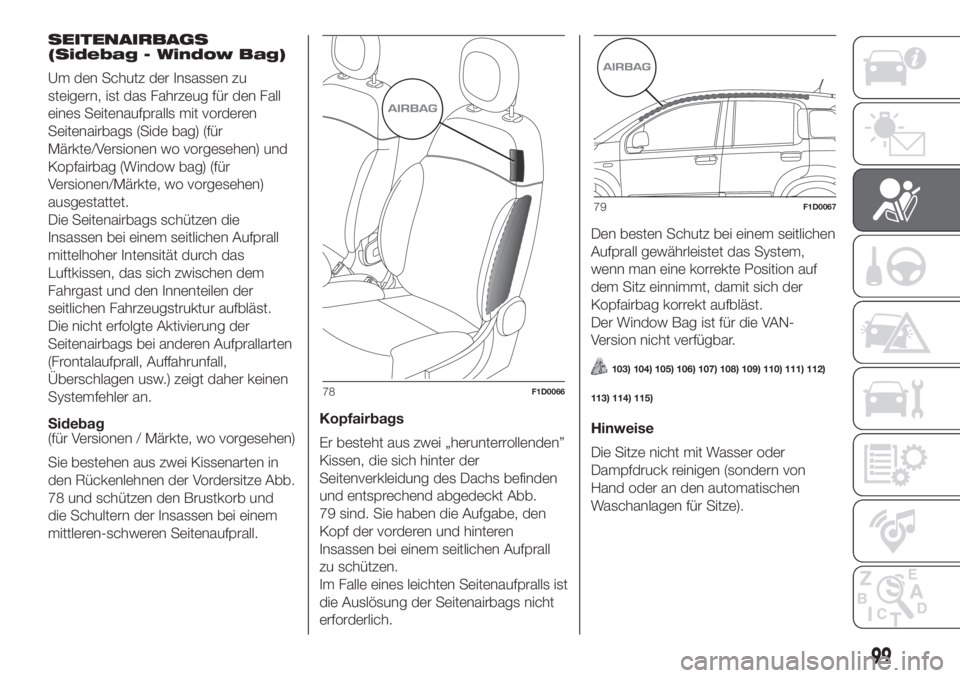

SEITENAIRBAGS
(Sidebag - Window Bag)
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) (für
Märkte/Versionen wo vorgesehen) und
Kopfairbag (Window bag) (für
Versionen/Märkte, wo vorgesehen)
ausgestattet.
Die Seitenairbags schützen die
Insassen bei einem seitlichen Aufprall
mittelhoher Intensität durch das
Luftkissen, das sich zwischen dem
Fahrgast und den Innenteilen der
seitlichen Fahrzeugstruktur aufbläst.
Die nicht erfolgte Aktivierung der
Seitenairbags bei anderen Aufprallarten
(Frontalaufprall, Auffahrunfall,
Überschlagen usw.) zeigt daher keinen
Systemfehler an.
Sidebag
(für Versionen / Märkte, wo vorgesehen)
Sie bestehen aus zwei Kissenarten in
den Rückenlehnen der Vordersitze Abb.
78 und schützen den Brustkorb und
die Schultern der Insassen bei einem
mittleren-schweren Seitenaufprall.Kopfairbags
Er besteht aus zwei „herunterrollenden”
Kissen, die sich hinter der
Seitenverkleidung des Dachs befinden
und entsprechend abgedeckt Abb.
79 sind. Sie haben die Aufgabe, den
Kopf der vorderen und hinteren
Insassen bei einem seitlichen Aufprall
zu schützen.
Im Falle eines leichten Seitenaufpralls ist
die Auslösung der Seitenairbags nicht
erforderlich.Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Kopfairbag korrekt aufbläst.
Der Window Bag ist für die VAN-
Version nicht verfügbar.
103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
113) 114) 115)
Hinweise
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von
Hand oder an den automatischen
Waschanlagen für Sitze).
78F1D0066
79F1D0067
99
Page 102 of 248

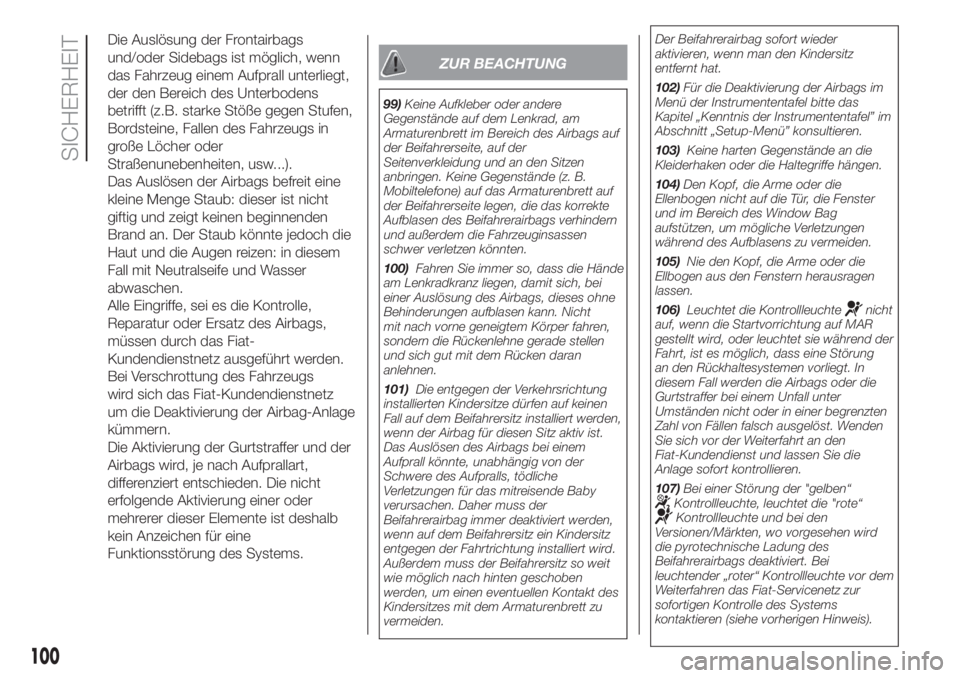

Die Auslösung der Frontairbags
und/oder Sidebags ist möglich, wenn
das Fahrzeug einem Aufprall unterliegt,
der den Bereich des Unterbodens
betrifft (z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: in diesem
Fall mit Neutralseife und Wasser
abwaschen.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs
wird sich das Fiat-Kundendienstnetz
um die Deaktivierung der Airbag-Anlage
kümmern.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.
ZUR BEACHTUNG
99)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbags auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
100)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht
mit nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.
101)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden.Der Beifahrerairbag sofort wieder
aktivieren, wenn man den Kindersitz
entfernt hat.
102)Für die Deaktivierung der Airbags im
Menü der Instrumententafel bitte das
Kapitel „Kenntnis der Instrumententafel” im
Abschnitt „Setup-Menü” konsultieren.
103)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
104)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
105)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.
106)Leuchtet die Kontrollleuchte
nicht
auf, wenn die Startvorrichtung auf MAR
gestellt wird, oder leuchtet sie während der
Fahrt, ist es möglich, dass eine Störung
an den Rückhaltesystemen vorliegt. In
diesem Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten
Zahl von Fällen falsch ausgelöst. Wenden
Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
107)Bei einer Störung der "gelben“
Kontrollleuchte, leuchtet die "rote“Kontrollleuchte und bei den
Versionen/Märkten, wo vorgesehen wird
die pyrotechnische Ladung des
Beifahrerairbags deaktiviert. Bei
leuchtender „roter“ Kontrollleuchte vor dem
Weiterfahren das Fiat-Servicenetz zur
sofortigen Kontrolle des Systems
kontaktieren (siehe vorherigen Hinweis).
100
SICHERHEIT
Page 103 of 248

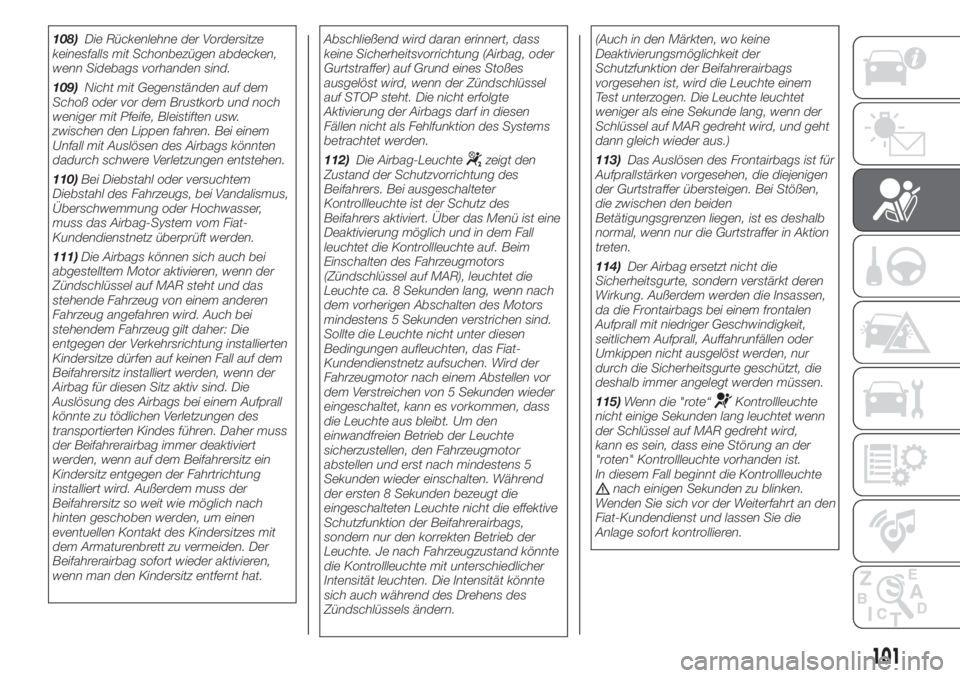

108)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
109)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
110)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom Fiat-
Kundendienstnetz überprüft werden.
111)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn der
Zündschlüssel auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Der
Beifahrerairbag sofort wieder aktivieren,
wenn man den Kindersitz entfernt hat.Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn der Zündschlüssel
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags darf in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.
112)Die Airbag-Leuchte
zeigt den
Zustand der Schutzvorrichtung des
Beifahrers. Bei ausgeschalteter
Kontrollleuchte ist der Schutz des
Beifahrers aktiviert. Über das Menü ist eine
Deaktivierung möglich und in dem Fall
leuchtet die Kontrollleuchte auf. Beim
Einschalten des Fahrzeugmotors
(Zündschlüssel auf MAR), leuchtet die
Leuchte ca. 8 Sekunden lang, wenn nach
dem vorherigen Abschalten des Motors
mindestens 5 Sekunden verstrichen sind.
Sollte die Leuchte nicht unter diesen
Bedingungen aufleuchten, das Fiat-
Kundendienstnetz aufsuchen. Wird der
Fahrzeugmotor nach einem Abstellen vor
dem Verstreichen von 5 Sekunden wieder
eingeschaltet, kann es vorkommen, dass
die Leuchte aus bleibt. Um den
einwandfreien Betrieb der Leuchte
sicherzustellen, den Fahrzeugmotor
abstellen und erst nach mindestens 5
Sekunden wieder einschalten. Während
der ersten 8 Sekunden bezeugt die
eingeschalteten Leuchte nicht die effektive
Schutzfunktion der Beifahrerairbags,
sondern nur den korrekten Betrieb der
Leuchte. Je nach Fahrzeugzustand könnte
die Kontrollleuchte mit unterschiedlicher
Intensität leuchten. Die Intensität könnte
sich auch während des Drehens des
Zündschlüssels ändern.(Auch in den Märkten, wo keine
Deaktivierungsmöglichkeit der
Schutzfunktion der Beifahrerairbags
vorgesehen ist, wird die Leuchte einem
Test unterzogen. Die Leuchte leuchtet
weniger als eine Sekunde lang, wenn der
Schlüssel auf MAR gedreht wird, und geht
dann gleich wieder aus.)
113)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
114)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen,
da die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur
durch die Sicherheitsgurte geschützt, die
deshalb immer angelegt werden müssen.
115)Wenn die "rote“
Kontrollleuchte
nicht einige Sekunden lang leuchtet wenn
der Schlüssel auf MAR gedreht wird,
kann es sein, dass eine Störung an der
"roten" Kontrollleuchte vorhanden ist.
In diesem Fall beginnt die Kontrollleuchte
nach einigen Sekunden zu blinken.
Wenden Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
101
Page 104 of 248

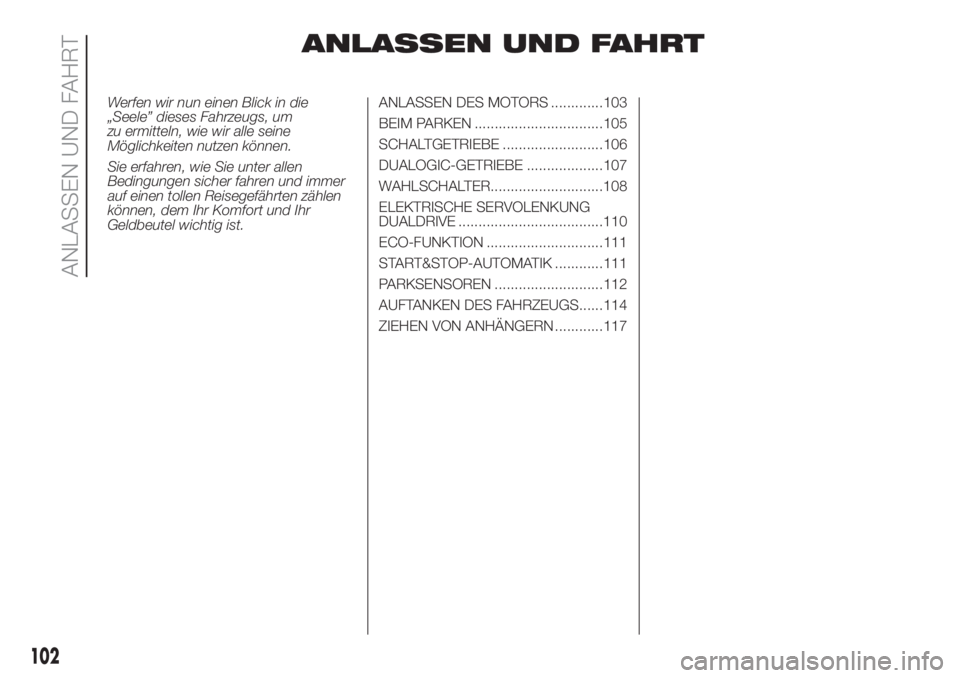

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.ANLASSEN DES MOTORS .............103
BEIM PARKEN ................................105
SCHALTGETRIEBE .........................106
DUALOGIC-GETRIEBE ...................107
WAHLSCHALTER............................108
ELEKTRISCHE SERVOLENKUNG
DUALDRIVE ....................................110
ECO-FUNKTION .............................111
START&STOP-AUTOMATIK ............111
PARKSENSOREN ...........................112
AUFTANKEN DES FAHRZEUGS......114
ZIEHEN VON ANHÄNGERN ............117
102
ANLASSEN UND FAHRT
Page 105 of 248

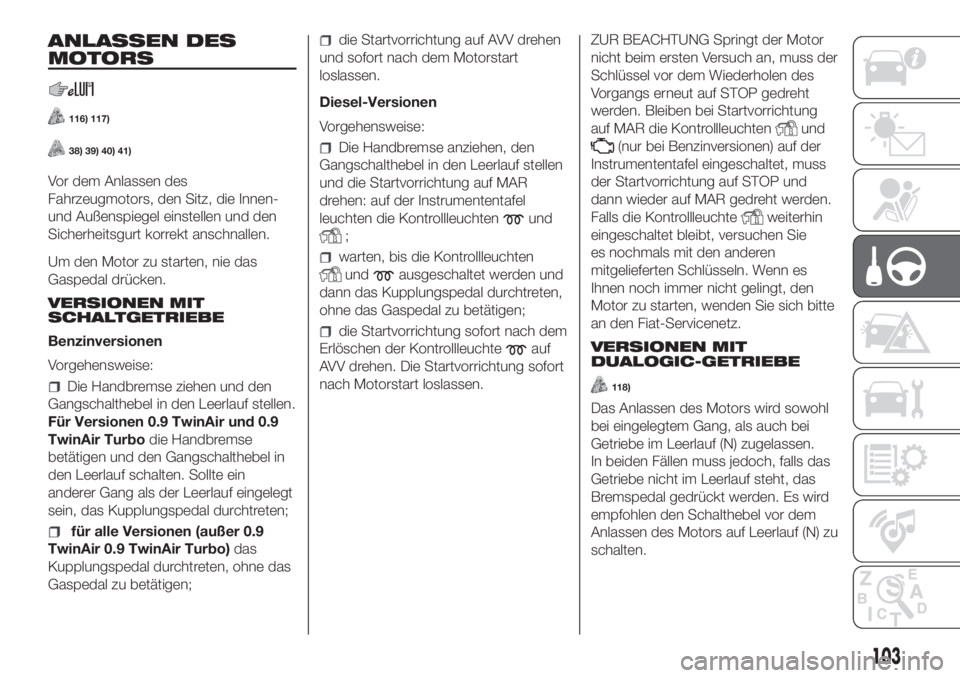

ANLASSEN DES
MOTORS
116) 117)
38) 39) 40) 41)
Vor dem Anlassen des
Fahrzeugmotors, den Sitz, die Innen-
und Außenspiegel einstellen und den
Sicherheitsgurt korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
VERSIONEN MIT
SCHALTGETRIEBE
Benzinversionen
Vorgehensweise:
Die Handbremse ziehen und den
Gangschalthebel in den Leerlauf stellen.
Für Versionen 0.9 TwinAir und 0.9
TwinAir Turbodie Handbremse
betätigen und den Gangschalthebel in
den Leerlauf schalten. Sollte ein
anderer Gang als der Leerlauf eingelegt
sein, das Kupplungspedal durchtreten;
für alle Versionen (außer 0.9
TwinAir 0.9 TwinAir Turbo)das
Kupplungspedal durchtreten, ohne das
Gaspedal zu betätigen;
die Startvorrichtung auf AVV drehen
und sofort nach dem Motorstart
loslassen.
Diesel-Versionen
Vorgehensweise:
Die Handbremse anziehen, den
Gangschalthebel in den Leerlauf stellen
und die Startvorrichtung auf MAR
drehen: auf der Instrumententafel
leuchten die Kontrollleuchten
und
;
warten, bis die Kontrollleuchten
undausgeschaltet werden und
dann das Kupplungspedal durchtreten,
ohne das Gaspedal zu betätigen;
die Startvorrichtung sofort nach dem
Erlöschen der Kontrollleuchte
auf
AVV drehen. Die Startvorrichtung sofort
nach Motorstart loslassen.ZUR BEACHTUNG Springt der Motor
nicht beim ersten Versuch an, muss der
Schlüssel vor dem Wiederholen des
Vorgangs erneut auf STOP gedreht
werden. Bleiben bei Startvorrichtung
auf MAR die Kontrollleuchten
und
(nur bei Benzinversionen) auf der
Instrumententafel eingeschaltet, muss
der Startvorrichtung auf STOP und
dann wieder auf MAR gedreht werden.
Falls die Kontrollleuchte
weiterhin
eingeschaltet bleibt, versuchen Sie
es nochmals mit den anderen
mitgelieferten Schlüsseln. Wenn es
Ihnen noch immer nicht gelingt, den
Motor zu starten, wenden Sie sich bitte
an den Fiat-Servicenetz.
VERSIONEN MIT
DUALOGIC-GETRIEBE
118)
Das Anlassen des Motors wird sowohl
bei eingelegtem Gang, als auch bei
Getriebe im Leerlauf (N) zugelassen.
In beiden Fällen muss jedoch, falls das
Getriebe nicht im Leerlauf steht, das
Bremspedal gedrückt werden. Es wird
empfohlen den Schalthebel vor dem
Anlassen des Motors auf Leerlauf (N) zu
schalten.
103
Page 106 of 248

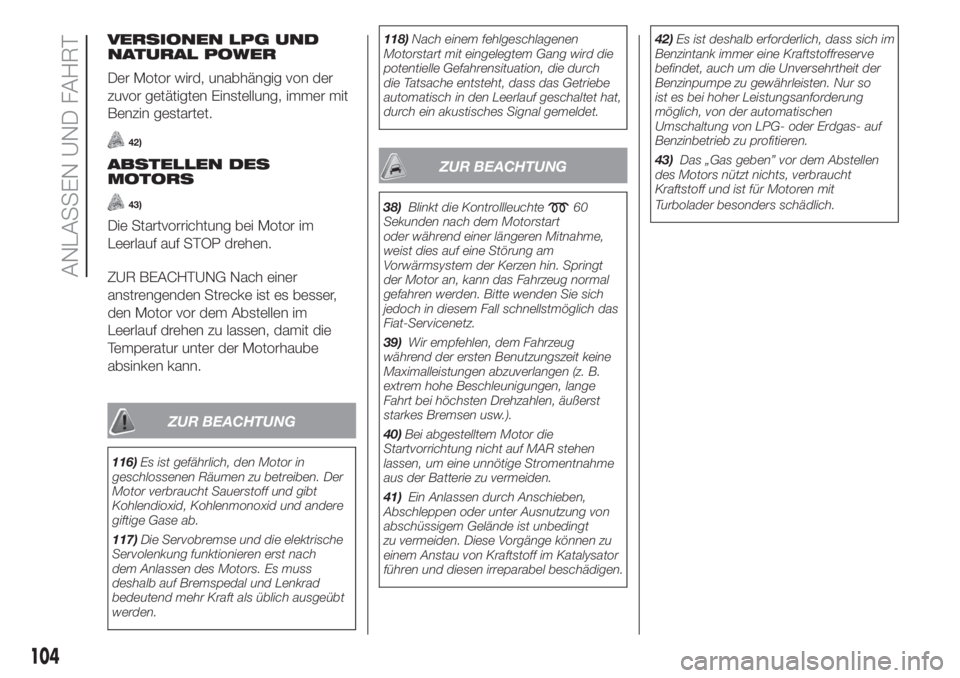

VERSIONEN LPG UND
NATURAL POWER
Der Motor wird, unabhängig von der
zuvor getätigten Einstellung, immer mit
Benzin gestartet.
42)
ABSTELLEN DES
MOTORS
43)
Die Startvorrichtung bei Motor im
Leerlauf auf STOP drehen.
ZUR BEACHTUNG Nach einer
anstrengenden Strecke ist es besser,
den Motor vor dem Abstellen im
Leerlauf drehen zu lassen, damit die
Temperatur unter der Motorhaube
absinken kann.
ZUR BEACHTUNG
116)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
117)Die Servobremse und die elektrische
Servolenkung funktionieren erst nach
dem Anlassen des Motors. Es muss
deshalb auf Bremspedal und Lenkrad
bedeutend mehr Kraft als üblich ausgeübt
werden.118)Nach einem fehlgeschlagenen
Motorstart mit eingelegtem Gang wird die
potentielle Gefahrensituation, die durch
die Tatsache entsteht, dass das Getriebe
automatisch in den Leerlauf geschaltet hat,
durch ein akustisches Signal gemeldet.
ZUR BEACHTUNG
38)Blinkt die Kontrollleuchte60
Sekunden nach dem Motorstart
oder während einer längeren Mitnahme,
weist dies auf eine Störung am
Vorwärmsystem der Kerzen hin. Springt
der Motor an, kann das Fahrzeug normal
gefahren werden. Bitte wenden Sie sich
jedoch in diesem Fall schnellstmöglich das
Fiat-Servicenetz.
39)Wir empfehlen, dem Fahrzeug
während der ersten Benutzungszeit keine
Maximalleistungen abzuverlangen (z. B.
extrem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
40)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um eine unnötige Stromentnahme
aus der Batterie zu vermeiden.
41)Ein Anlassen durch Anschieben,
Abschleppen oder unter Ausnutzung von
abschüssigem Gelände ist unbedingt
zu vermeiden. Diese Vorgänge können zu
einem Anstau von Kraftstoff im Katalysator
führen und diesen irreparabel beschädigen.42)Es ist deshalb erforderlich, dass sich im
Benzintank immer eine Kraftstoffreserve
befindet, auch um die Unversehrtheit der
Benzinpumpe zu gewährleisten. Nur so
ist es bei hoher Leistungsanforderung
möglich, von der automatischen
Umschaltung von LPG- oder Erdgas- auf
Benzinbetrieb zu profitieren.
43)Das „Gas geben” vor dem Abstellen
des Motors nützt nichts, verbraucht
Kraftstoff und ist für Motoren mit
Turbolader besonders schädlich.
104
ANLASSEN UND FAHRT
Page 107 of 248

BEIM PARKEN
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
vorgehen:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
Handbremse anziehen.
Immer den Zündschlüssel abziehen.
Wurde das Fahrzeug an einem starken
Gefälle abgestellt, wird empfohlen,
die Räder zudem mit einem Keil oder
Stein zu blockieren.
Bei den Versionen mit Dualogic
-Getriebe, vor dem Loslassen des
Bremspedals warten, bis auf dem
Display der Buchstabe P erscheint.
HINWEISE Das Fahrzeug NIE mit
Getriebe im Leerlauf verlassen (oder bei
den Versionen mit Getriebe Alfa TCT,
ohne das Getriebe auf P gestellt zu
haben).Handbremse
119) 120) 121)
Der Handbremshebel befindet sich
zwischen den Vordersitzen.
Um die Handbremse anzuziehen:
den Hebel A Abb. 80 nach oben
ziehen, bis der Stillstand des Fahrzeugs
gewährleistet ist.
Um die Handbremse zu lösen: den
Hebel A leicht anheben, die Taste B
drücken und gedrückt halten und
prüfen, dass die Kontrollleuchte
auf
der Instrumententafel erlischt.
ZUR BEACHTUNG
119)Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie das
Fahrzeug verlassen, ziehen Sie den
Schlüssel ab und nehmen Sie ihn mit.
120)Das Fahrzeug muss nach einigen
Einrastungen des Hebels blockiert sein.
Wenn dies nicht der Fall ist, wenden Sie
sich bitte an das Fiat-Servicenetz, um die
Einstellung vornehmen zu lassen.
121)Beim Parken die Räder an Gefällen
zum Bordstein und an Steigungen in die
entgegengesetzte Richtung auslenken.
Wurde das Fahrzeug an einem starken
Gefälle abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein zu
blockieren.
B
A
80F1D0146
105
Page 108 of 248

SCHALTGETRIEBE
122)44)
Beim Einlegen der Gänge das
Kupplungspedal vollständig
niedertreten und den Schalthebel in die
gewünschte Stellung bringen (das
Gangschema befindet sich auf dem
Schalthebelknauf Abb. 81).
Bei den Versionen 0.9 TwinAir, 0.9
TwinAir Turbo und 1.2 8V 69 PS: ist für
das Einrücken des Rückwärtsgangs
aus der Leerlaufstellung ein Anheben
des Ringes A Abb. 81 unter dem Knauf
und ein gleichzeitiges Verschieben
des Hebels nach rechts und dann
rückwärts erforderlich.
Bei der Version 1.3 16V Multijet: zum
Einlegen des Rückwärtsgangs R der
Hebel aus der Leerlaufstellung heraus
nach rechts und dann nach hinten
verschieben.ZUR BEACHTUNG Der Rückwärtsgang
kann nur bei vollständig stillstehendem
Fahrzeug eingelegt werden. Bei
laufendem Motor mindestens
2 Sekunden bei gedrücktem
Kupplungspedal warten, bevor der
Rückwärtsgang eingelegt wird, um
Beschädigungen an den Zahnrädern
und Schaltgeräusche zu vermeiden.
ZUR BEACHTUNG Die Bedienung des
Kupplungspedals muss auf die
Gangwechsel begrenzt werden. Beim
Fahren den Fuß nicht auf dem
Kupplungspedal liegen lassen, auch
wenn er nur leicht aufgelegt bleibt. Bei
den Versionen/Märkten wo vorgesehen
kann die Kontrollelektronik des
Kupplungspedals einen falschen
Fahrstil als Fehler interpretieren und
dementsprechend reagieren.
ZUR BEACHTUNG
122)Um die Gänge ordnungsgemäß zu
wechseln, muss das Kupplungspedal ganz
durchgetreten werden. Aus diesem
Grunde darf sich auf dem Boden vor der
Pedalgruppe kein Hindernis befinden:
eventuelle Fußmatten müssen glatt liegen,
damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
44)Während der Fahrt nicht die Hand auf
dem Schalthebel lassen, die dadurch
ausgeübte Kraft kann, obwohl sie gering
ist, die inneren Gangschaltungselemente
auf Dauer abnutzen.
A
81F1D0069
106
ANLASSEN UND FAHRT
Page 109 of 248

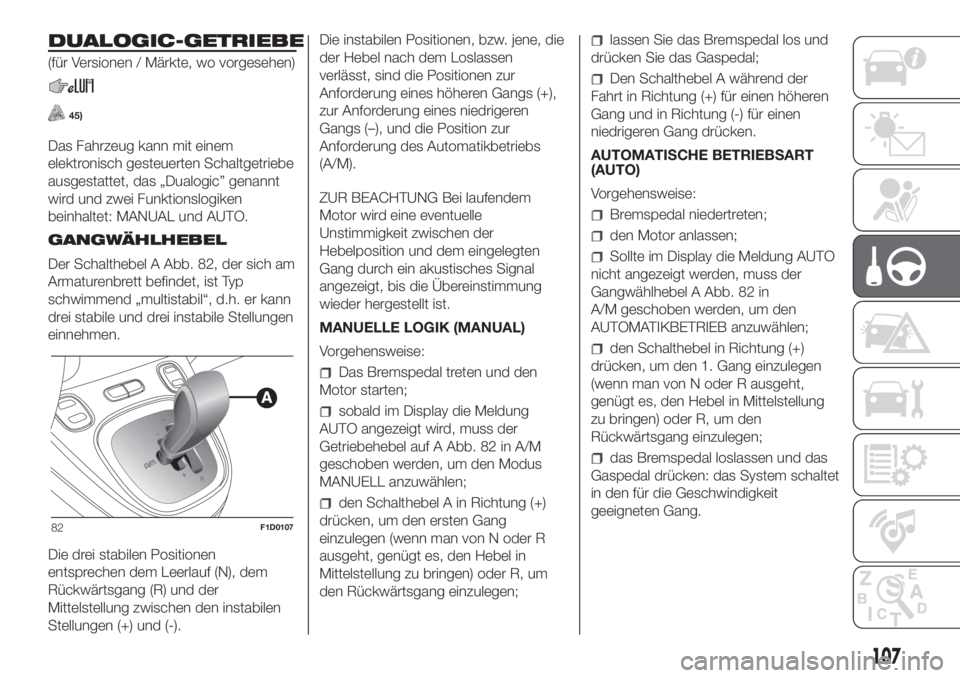

DUALOGIC-GETRIEBE
(für Versionen / Märkte, wo vorgesehen)
45)
Das Fahrzeug kann mit einem
elektronisch gesteuerten Schaltgetriebe
ausgestattet, das „Dualogic” genannt
wird und zwei Funktionslogiken
beinhaltet: MANUAL und AUTO.
GANGWÄHLHEBEL
Der Schalthebel A Abb. 82, der sich am
Armaturenbrett befindet, ist Typ
schwimmend „multistabil“, d.h. er kann
drei stabile und drei instabile Stellungen
einnehmen.
Die drei stabilen Positionen
entsprechen dem Leerlauf (N), dem
Rückwärtsgang (R) und der
Mittelstellung zwischen den instabilen
Stellungen (+) und (-).Die instabilen Positionen, bzw. jene, die
der Hebel nach dem Loslassen
verlässt, sind die Positionen zur
Anforderung eines höheren Gangs (+),
zur Anforderung eines niedrigeren
Gangs (–), und die Position zur
Anforderung des Automatikbetriebs
(A/M).
ZUR BEACHTUNG Bei laufendem
Motor wird eine eventuelle
Unstimmigkeit zwischen der
Hebelposition und dem eingelegten
Gang durch ein akustisches Signal
angezeigt, bis die Übereinstimmung
wieder hergestellt ist.
MANUELLE LOGIK (MANUAL)
Vorgehensweise:
Das Bremspedal treten und den
Motor starten;
sobald im Display die Meldung
AUTO angezeigt wird, muss der
Getriebehebel auf A Abb. 82 in A/M
geschoben werden, um den Modus
MANUELL anzuwählen;
den Schalthebel A in Richtung (+)
drücken, um den ersten Gang
einzulegen (wenn man von N oder R
ausgeht, genügt es, den Hebel in
Mittelstellung zu bringen) oder R, um
den Rückwärtsgang einzulegen;
lassen Sie das Bremspedal los und
drücken Sie das Gaspedal;
Den Schalthebel A während der
Fahrt in Richtung (+) für einen höheren
Gang und in Richtung (-) für einen
niedrigeren Gang drücken.
AUTOMATISCHE BETRIEBSART
(AUTO)
Vorgehensweise:
Bremspedal niedertreten;
den Motor anlassen;
Sollte im Display die Meldung AUTO
nicht angezeigt werden, muss der
Gangwählhebel A Abb. 82 in
A/M geschoben werden, um den
AUTOMATIKBETRIEB anzuwählen;
den Schalthebel in Richtung (+)
drücken, um den 1. Gang einzulegen
(wenn man von N oder R ausgeht,
genügt es, den Hebel in Mittelstellung
zu bringen) oder R, um den
Rückwärtsgang einzulegen;
das Bremspedal loslassen und das
Gaspedal drücken: das System schaltet
in den für die Geschwindigkeit
geeigneten Gang.
82F1D0107
107
Page 110 of 248

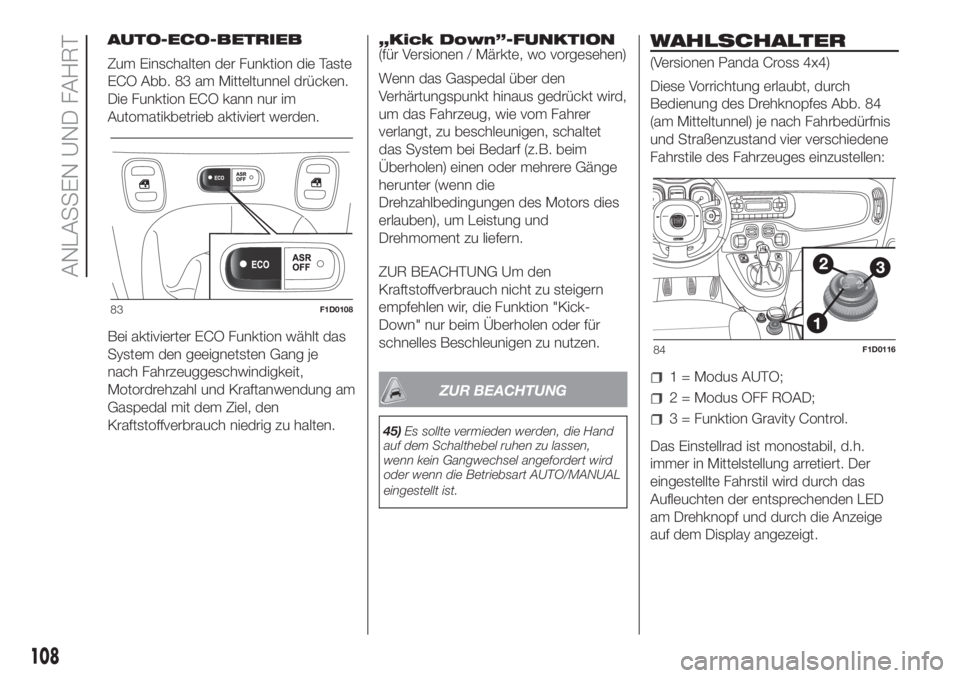

AUTO-ECO-BETRIEB
Zum Einschalten der Funktion die Taste
ECO Abb. 83 am Mitteltunnel drücken.
Die Funktion ECO kann nur im
Automatikbetrieb aktiviert werden.
Bei aktivierter ECO Funktion wählt das
System den geeignetsten Gang je
nach Fahrzeuggeschwindigkeit,
Motordrehzahl und Kraftanwendung am
Gaspedal mit dem Ziel, den
Kraftstoffverbrauch niedrig zu halten.„Kick Down”-FUNKTION
(für Versionen / Märkte, wo vorgesehen)
Wenn das Gaspedal über den
Verhärtungspunkt hinaus gedrückt wird,
um das Fahrzeug, wie vom Fahrer
verlangt, zu beschleunigen, schaltet
das System bei Bedarf (z.B. beim
Überholen) einen oder mehrere Gänge
herunter (wenn die
Drehzahlbedingungen des Motors dies
erlauben), um Leistung und
Drehmoment zu liefern.
ZUR BEACHTUNG Um den
Kraftstoffverbrauch nicht zu steigern
empfehlen wir, die Funktion "Kick-
Down" nur beim Überholen oder für
schnelles Beschleunigen zu nutzen.
ZUR BEACHTUNG
45)Es sollte vermieden werden, die Hand
auf dem Schalthebel ruhen zu lassen,
wenn kein Gangwechsel angefordert wird
oder wenn die Betriebsart AUTO/MANUAL
eingestellt ist.
WAHLSCHALTER
(Versionen Panda Cross 4x4)
Diese Vorrichtung erlaubt, durch
Bedienung des Drehknopfes Abb. 84
(am Mitteltunnel) je nach Fahrbedürfnis
und Straßenzustand vier verschiedene
Fahrstile des Fahrzeuges einzustellen:
1 = Modus AUTO;
2 = Modus OFF ROAD;
3 = Funktion Gravity Control.
Das Einstellrad ist monostabil, d.h.
immer in Mittelstellung arretiert. Der
eingestellte Fahrstil wird durch das
Aufleuchten der entsprechenden LED
am Drehknopf und durch die Anzeige
auf dem Display angezeigt.
83F1D0108
84F1D0116
108
ANLASSEN UND FAHRT
