Page 121 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) IM NOTFALL
Reifenpanne oder eine durchgebrannte
Lampe?
Auf Reisen gibt es immer
unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen
dienen dazu, Ihnen in kritischen
Situationen weiter

Page 122 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) WARNBLINK-
LEUCHTEN
Die Taste A Abb. 94 drücken, um die
Lichter ein-/auszuschalten. Bei
eingeschalteten Leuchten, leuchten auf
der Instrumententafel die
Kontrollleuchten
und.
ZUR BEACHTUNG Die Benutz

Page 123 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) Glühlampen Tipo Leistung
Abblendlichter/Fernlichter H4 55W
Vordere Standlichter/Tagleuchten (DRL) P21/5W 21W
Standlicht hinten P21/5W 5W
Fahrtrichtungsanzeiger vorne PY21W 21W
Fahrtrichtungsanzeiger

Page 124 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) FRONT-
SCHEINWERFERGRUPPEN
(außer Versionen Panda Cross)
Nachstehend die Anordnung der
Lampen in der vorderen Leuchtgruppe
Abb. 95:
A - Fernlicht/Abblendlicht/
Fahrtrichtungsanzeiger
B - Tagfahrlicht

Page 125 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) Seitlich
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Auf die durchsichtige Abdeckung A
Abb. 99 einwirken, so dass die Feder
B zusammengedrückt wird und dann
die Gruppe nach außen herausziehen

Page 126 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) Den Lampensockel C ersetzen.
Die Baugruppe wieder mit dem
Stecker B verbinden, in die Aufnahme
einsetzen und um eine Vierteldrehung
im Uhrzeigersinn drehen, bis sie hörbar
einrastet.
Die Abdeckklappe

Page 127 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) Die neue Lampe wieder einbauen
und den Vorgang in Bezug auf die
Angaben für den Ausbau in
umgekehrter Reihenfolge durchführen.
RÜCKFAHRLICHT /
NEBELSCHLUSSLEUCHTE
136)
Die Rückfahrlichter und
Nebe

Page 128 of 248

FIAT PANDA 2018  Betriebsanleitung (in German) ZUR BEACHTUNG
133)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betr

Page 129 of 248

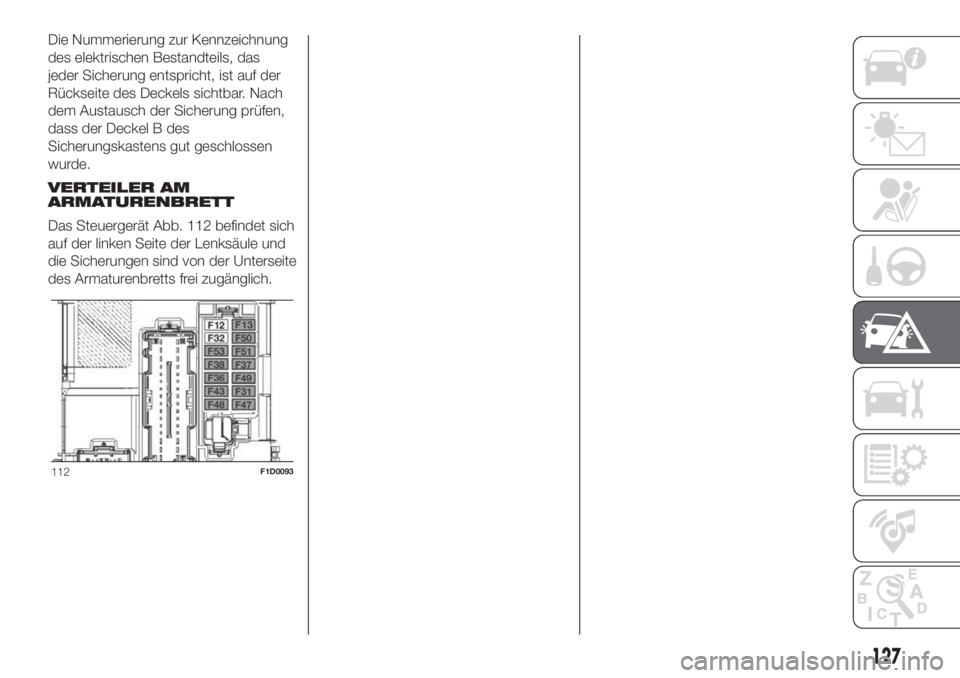

FIAT PANDA 2018  Betriebsanleitung (in German) Die Nummerierung zur Kennzeichnung
des elektrischen Bestandteils, das
jeder Sicherung entspricht, ist auf der
Rückseite des Deckels sichtbar. Nach
dem Austausch der Sicherung prüfen,
dass der Deckel

Page 130 of 248

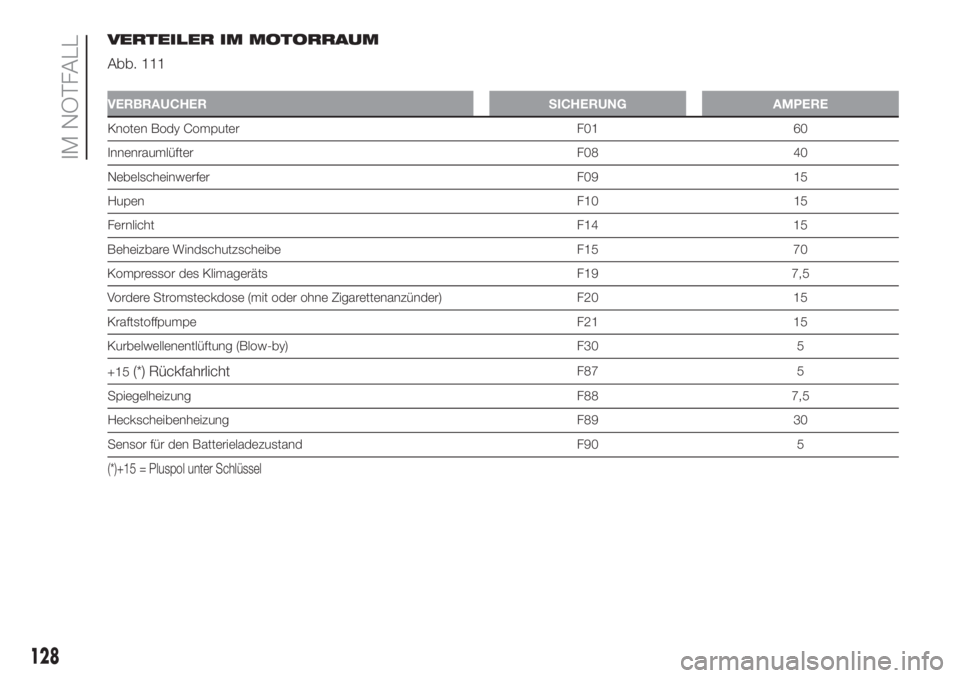

FIAT PANDA 2018  Betriebsanleitung (in German) VERTEILER IM MOTORRAUM
Abb. 111
VERBRAUCHER SICHERUNG AMPERE
Knoten Body Computer F01 60
Innenraumlüfter F08 40
Nebelscheinwerfer F09 15
HupenF10 15
FernlichtF14 15
Beheizbare Windschutzscheibe F15 7
