FIAT SCUDO 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

137
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

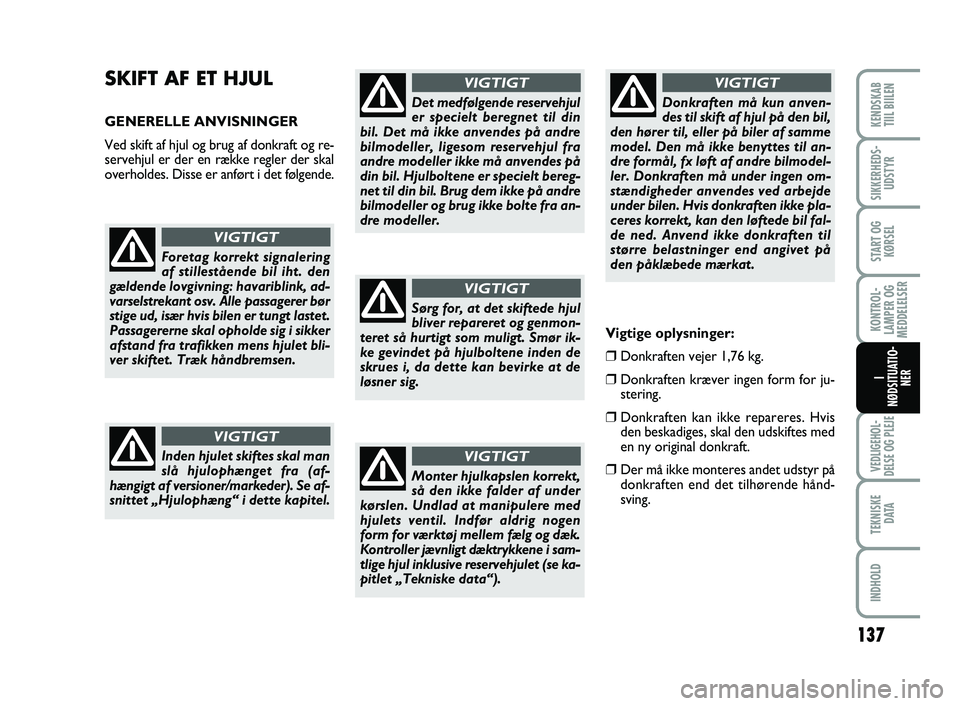

SKIFT AF ET HJUL
GENERELLE ANVISNINGER
Ved skift af hjul og brug af donkraft og re-
servehjul er der en række regler der skal
overholdes. Disse er anført i det følgende.
Foretag korrekt signalering
af stillestående bil iht. den
gældende lovgivning: havariblink, ad-
varselstrekant osv. Alle passagerer bør
stige ud, især hvis bilen er tungt lastet.
Passagererne skal opholde sig i sikker
afstand fra trafikken mens hjulet bli-
ver skiftet. Træk håndbremsen.
VIGTIGT
Inden hjulet skiftes skal man
slå hjulophænget fra (af-
hængigt af versioner/markeder). Se af-
snittet „Hjulophæng“ i dette kapitel.
VIGTIGT
Det medfølgende reservehjul
er specielt beregnet til din
bil. Det må ikke anvendes på andre
bilmodeller, ligesom reservehjul fra
andre modeller ikke må anvendes på
din bil. Hjulboltene er specielt bereg-
net til din bil. Brug dem ikke på andre
bilmodeller og brug ikke bolte fra an-
dre modeller.
VIGTIGT
Sørg for, at det skiftede hjul
bliver repareret og genmon-
teret så hurtigt som muligt. Smør ik-
ke gevindet på hjulboltene inden de
skrues i, da dette kan bevirke at de
løsner sig.
VIGTIGT
Monter hjulkapslen korrekt,
så den ikke falder af under
kørslen. Undlad at manipulere med
hjulets ventil. Indfør aldrig nogen
form for værktøj mellem fælg og dæk.
Kontroller jævnligt dæktrykkene i sam-
tlige hjul inklusive reservehjulet (se ka-
pitlet „Tekniske data“).
VIGTIGT
Donkraften må kun anven-
des til skift af hjul på den bil,
den hører til, eller på biler af samme
model. Den må ikke benyttes til an-
dre formål, fx løft af andre bilmodel-
ler. Donkraften må under ingen om-
stændigheder anvendes ved arbejde
under bilen. Hvis donkraften ikke pla-
ceres korrekt, kan den løftede bil fal-
de ned. Anvend ikke donkraften til
større belastninger end angivet på
den påklæbede mærkat.
VIGTIGT
Vigtige oplysninger:
❒Donkraften vejer 1,76 kg.
❒Donkraften kræver ingen form for ju-
stering.
❒Donkraften kan ikke repareres. Hvis
den beskadiges, skal den udskiftes med
en ny original donkraft.
❒Der må ikke monteres andet udstyr på
donkraften end det tilhørende hånd-
sving.
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 137

138
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

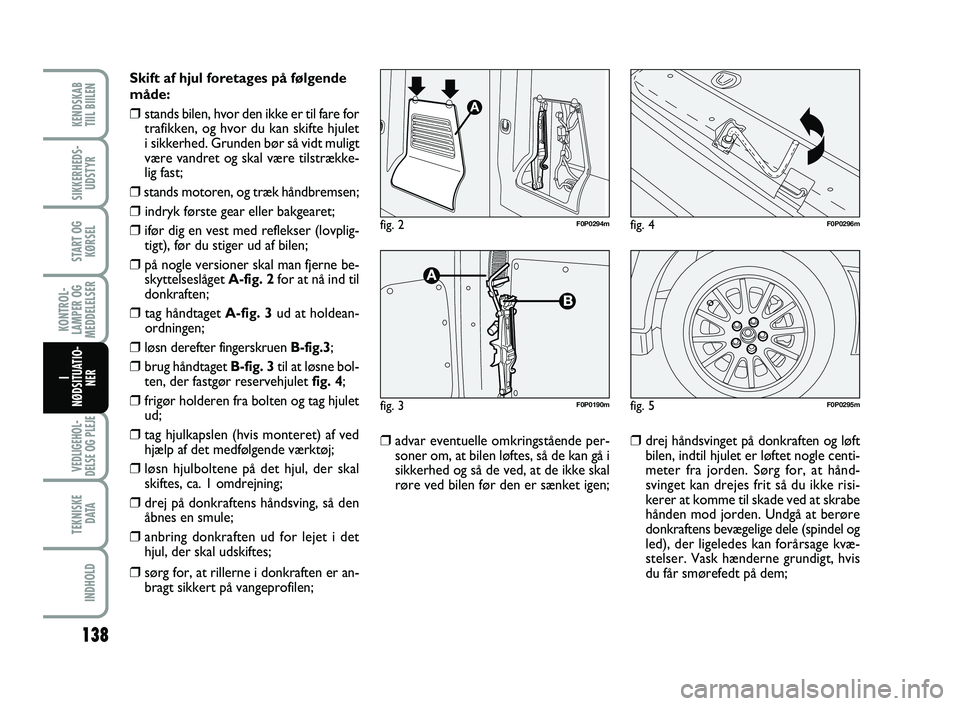

Skift af hjul foretages på følgende
måde:
❒stands bilen, hvor den ikke er til fare for
trafikken, og hvor du kan skifte hjulet
i sikkerhed. Grunden bør så vidt muligt
være vandret og skal være tilstrække-
lig fast;
❒stands motoren, og træk håndbremsen;
❒ indryk første gear eller bakgearet;
❒ifør dig en vest med reflekser (lovplig-
tigt), før du stiger ud af bilen;
❒på nogle versioner skal man fjerne be-
skyttelseslåget A-fig. 2for at nå ind til
donkraften;
❒ tag håndtaget A-fig. 3 ud at holdean-
ordningen;
❒løsn derefter fingerskruen B-fig.3;
❒brug håndtaget B-fig. 3til at løsne bol-
ten, der fastgør reservehjulet fig. 4;
❒frigør holderen fra bolten og tag hjulet
ud;
❒tag hjulkapslen (hvis monteret) af ved
hjælp af det medfølgende værktøj;
❒løsn hjulboltene på det hjul, der skal
skiftes, ca. 1 omdrejning;
❒drej på donkraftens håndsving, så den
åbnes en smule;
❒anbring donkraften ud for lejet i det
hjul, der skal udskiftes;
❒sørg for, at rillerne i donkraften er an-
bragt sikkert på vangeprofilen;
❒advar eventuelle omkringstående per-
soner om, at bilen løftes, så de kan gå i
sikkerhed og så de ved, at de ikke skal
røre ved bilen før den er sænket igen;❒drej håndsvinget på donkraften og løft
bilen, indtil hjulet er løftet nogle centi-
meter fra jorden. Sørg for, at hånd-
svinget kan drejes frit så du ikke risi-
kerer at komme til skade ved at skrabe
hånden mod jorden. Undgå at berøre
donkraftens bevægelige dele (spindel og
led), der ligeledes kan forårsage kvæ-
stelser. Vask hænderne grundigt, hvis
du får smørefedt på dem;
fig. 4F0P0296m
fig. 5F0P0295m
fig. 2F0P0294m
fig. 3F0P0190m
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 138

139
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

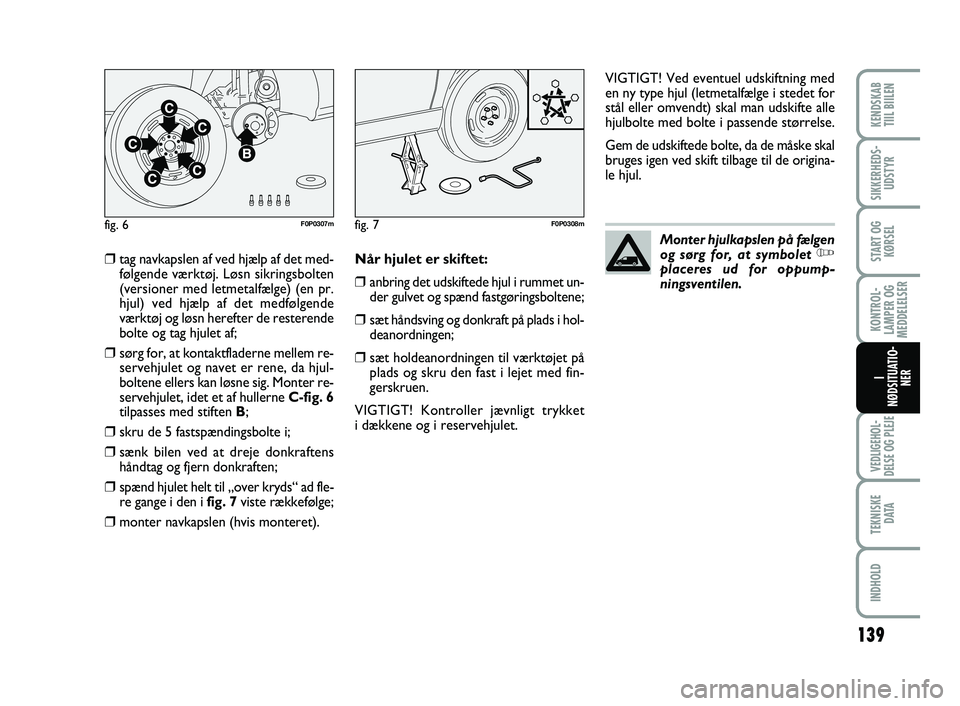

❒tag navkapslen af ved hjælp af det med-
følgende værktøj. Løsn sikringsbolten
(versioner med letmetalfælge) (en pr.
hjul) ved hjælp af det medfølgende
værktøj og løsn herefter de resterende
bolte og tag hjulet af;
❒sørg for, at kontaktfladerne mellem re-
servehjulet og navet er rene, da hjul-
boltene ellers kan løsne sig. Monter re-
servehjulet, idet et af hullerne C-fig. 6
tilpasses med stiften B;
❒skru de 5 fastspændingsbolte i;
❒sænk bilen ved at dreje donkraftens
håndtag og fjern donkraften;
❒spænd hjulet helt til „over kryds“ ad fle-
re gange i den i fig. 7viste rækkefølge;
❒monter navkapslen (hvis monteret).Når hjulet er skiftet:
❒anbring det udskiftede hjul i rummet un-
der gulvet og spænd fastgøringsboltene;
❒sæt håndsving og donkraft på plads i hol-
deanordningen;
❒sæt holdeanordningen til værktøjet på
plads og skru den fast i lejet med fin-
gerskruen.
VIGTIGT! Kontroller jævnligt trykket
i dækkene og i reservehjulet.VIGTIGT! Ved eventuel udskiftning med
en ny type hjul (letmetalfælge i stedet for
stål eller omvendt) skal man udskifte alle
hjulbolte med bolte i passende størrelse.
Gem de udskiftede bolte, da de måske skal
bruges igen ved skift tilbage til de origina-
le hjul.
fig. 6F0P0307mfig. 7F0P0308m
Monter hjulkapslen på fælgen
og sørg for, at symbolet Yplaceres ud for oppump-
ningsventilen.
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 139

140
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

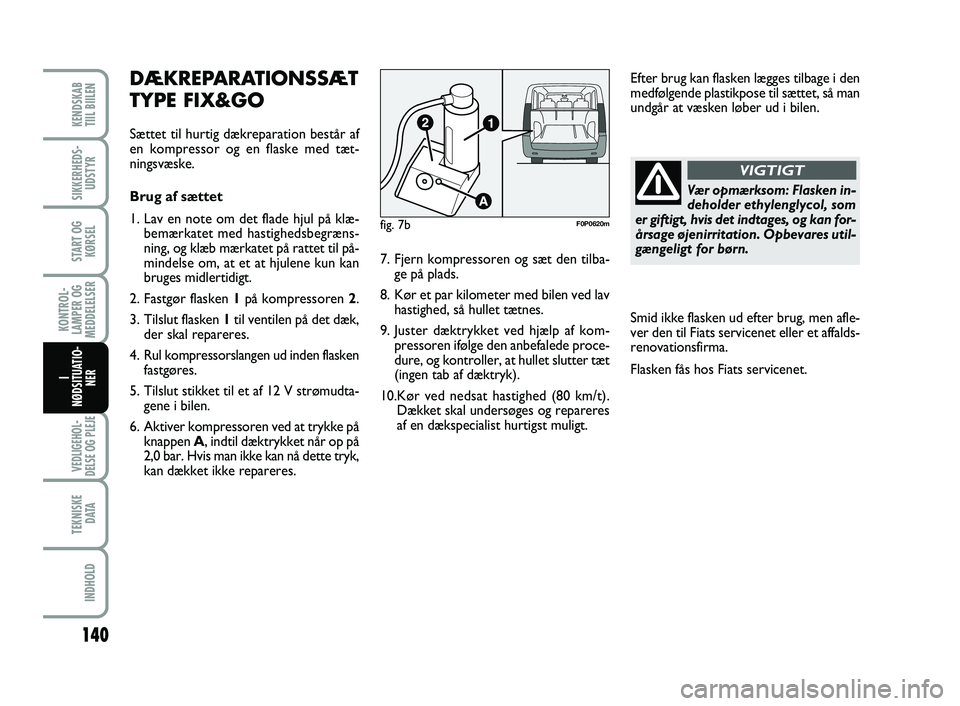

DÆKREPARATIONSSÆT
TYPE FIX&GO
Sættet til hurtig dækreparation består af
en kompressor og en flaske med tæt-
ningsvæske.
Brug af sættet
1. Lav en note om det flade hjul på klæ-
bemærkatet med hastighedsbegræns-
ning, og klæb mærkatet på rattet til på-
mindelse om, at et at hjulene kun kan
bruges midlertidigt.
2. Fastgør flasken 1på kompressoren 2.
3. Tilslut flasken 1til ventilen på det dæk,
der skal repareres.
4. Rul kompressorslangen ud inden flasken
fastgøres.
5. Tilslut stikket til et af 12 V strømudta-
gene i bilen.
6. Aktiver kompressoren ved at trykke på
knappen A, indtil dæktrykket når op på
2,0 bar. Hvis man ikke kan nå dette tryk,
kan dækket ikke repareres.7. Fjern kompressoren og sæt den tilba-
ge på plads.
8. Kør et par kilometer med bilen ved lav
hastighed, så hullet tætnes.
9. Juster dæktrykket ved hjælp af kom-
pressoren ifølge den anbefalede proce-
dure, og kontroller, at hullet slutter tæt
(ingen tab af dæktryk).
10.Kør ved nedsat hastighed (80 km/t).
Dækket skal undersøges og repareres
af en dækspecialist hurtigst muligt.Efter brug kan flasken lægges tilbage i den
medfølgende plastikpose til sættet, så man
undgår at væsken løber ud i bilen.
fig. 7bF0P0620m
Vær opmærksom: Flasken in-
deholder ethylenglycol, som
er giftigt, hvis det indtages, og kan for-
årsage øjenirritation. Opbevares util-
gængeligt for børn.
VIGTIGT
Smid ikke flasken ud efter brug, men afle-
ver den til Fiats servicenet eller et affalds-
renovationsfirma.
Flasken fås hos Fiats servicenet.
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 140

141
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

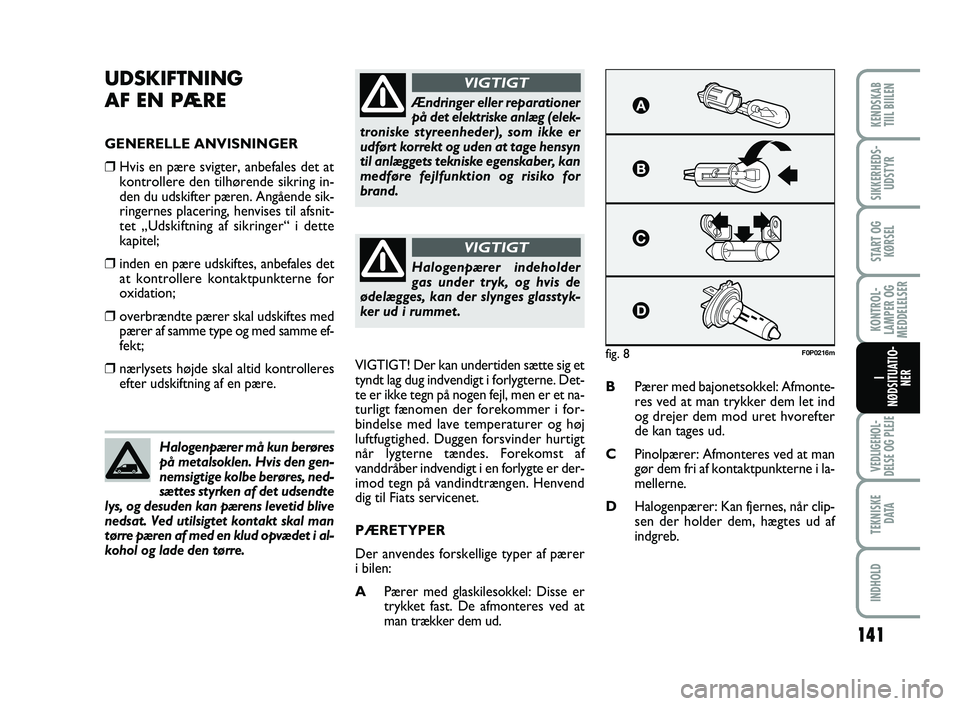

UDSKIFTNING
AF EN PÆRE
GENERELLE ANVISNINGER
❒Hvis en pære svigter, anbefales det at
kontrollere den tilhørende sikring in-
den du udskifter pæren. Angående sik-
ringernes placering, henvises til afsnit-
tet „Udskiftning af sikringer“ i dette
kapitel;
❒inden en pære udskiftes, anbefales det
at kontrollere kontaktpunkterne for
oxidation;
❒overbrændte pærer skal udskiftes med
pærer af samme type og med samme ef-
fekt;
❒nærlysets højde skal altid kontrolleres
efter udskiftning af en pære.VIGTIGT! Der kan undertiden sætte sig et
tyndt lag dug indvendigt i forlygterne. Det-
te er ikke tegn på nogen fejl, men er et na-
turligt fænomen der forekommer i for-
bindelse med lave temperaturer og høj
luftfugtighed. Duggen forsvinder hurtigt
når lygterne tændes. Forekomst af
vanddråber indvendigt i en forlygte er der-
imod tegn på vandindtrængen. Henvend
dig til Fiats servicenet.
PÆRETYPER
Der anvendes forskellige typer af pærer
i bilen:
APærer med glaskilesokkel: Disse er
trykket fast. De afmonteres ved at
man trækker dem ud.BPærer med bajonetsokkel: Afmonte-
res ved at man trykker dem let ind
og drejer dem mod uret hvorefter
de kan tages ud.
CPinolpærer: Afmonteres ved at man
gør dem fri af kontaktpunkterne i la-
mellerne.
DHalogenpærer: Kan fjernes, når clip-
sen der holder dem, hægtes ud af
indgreb. Halogenpærer må kun berøres
på metalsoklen. Hvis den gen-
nemsigtige kolbe berøres, ned-
sættes styrken af det udsendte
lys, og desuden kan pærens levetid blive
nedsat. Ved utilsigtet kontakt skal man
tørre pæren af med en klud opvædet i al-
kohol og lade den tørre.
Ændringer eller reparationer
på det elektriske anlæg (elek-
troniske styreenheder), som ikke er
udført korrekt og uden at tage hensyn
til anlæggets tekniske egenskaber, kan
medføre fejlfunktion og risiko for
brand.
VIGTIGT
Halogenpærer indeholder
gas under tryk, og hvis de
ødelægges, kan der slynges glasstyk-
ker ud i rummet.
VIGTIGT
fig. 8F0P0216m
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 141

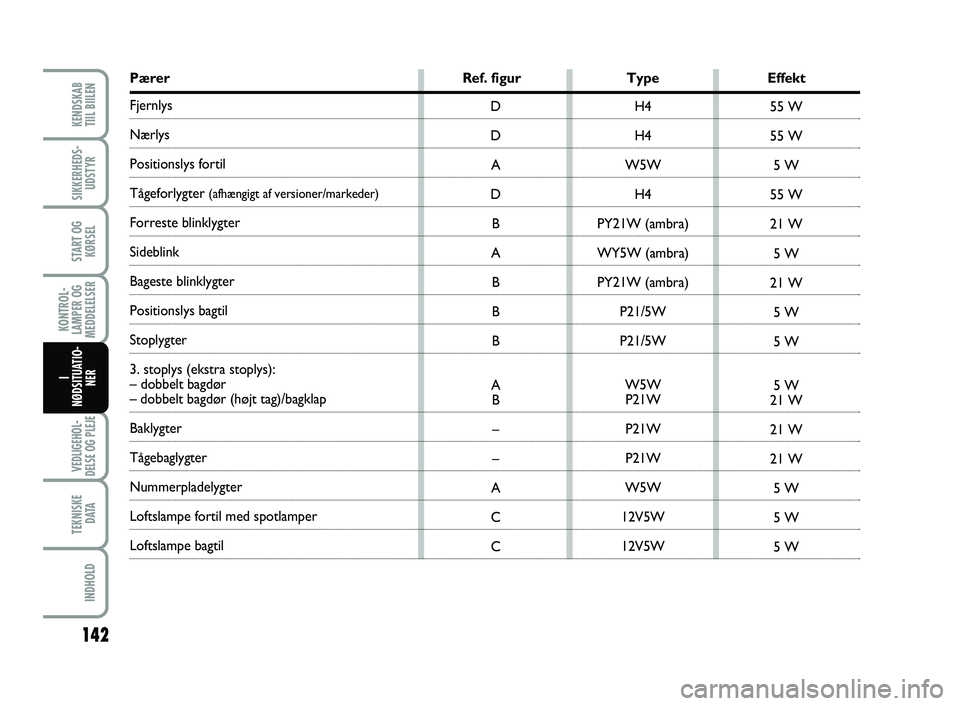

Pærer Ref. figur Type Effekt
Fjernlys
Nærlys
Positionslys fortil
Tågeforlygter (afhængigt af versioner/markeder)
Forreste blinklygter
Sideblink
Bageste blinklygter
Positionslys bagtil
Stoplygter
3. stoplys (ekstra stoplys):
– dobbelt bagdør
– dobbelt bagdør (højt tag)/bagklap
Baklygter
Tågebaglygter
Nummerpladelygter
Loftslampe fortil med spotlamper
Loftslampe bagtil
142
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
H4
H4
W5W
H4
PY21W (ambra)
WY5W (ambra)
PY21W (ambra)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55 W
55 W
5 W
55 W
21 W
5 W
21 W
5 W
5 W
5 W
21 W
21 W
21 W
5 W
5 W
5 W
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 142

143
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

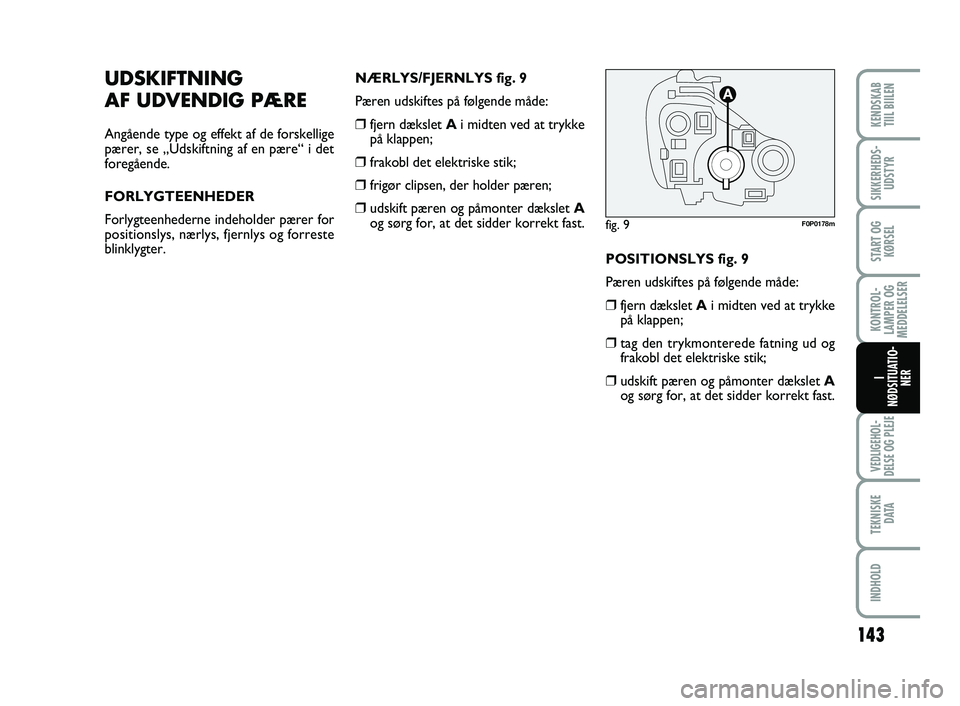

UDSKIFTNING
AF UDVENDIG PÆRE
Angående type og effekt af de forskellige
pærer, se „Udskiftning af en pære“ i det
foregående.
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys, nærlys, fjernlys og forreste
blinklygter.NÆRLYS/FJERNLYS fig. 9
Pæren udskiftes på følgende måde:❒fjern dækslet Ai midten ved at trykke
på klappen;
❒frakobl det elektriske stik;
❒frigør clipsen, der holder pæren;
❒udskift pæren og påmonter dækslet A
og sørg for, at det sidder korrekt fast.
POSITIONSLYS fig. 9
Pæren udskiftes på følgende måde:
❒fjern dækslet Ai midten ved at trykke
på klappen;
❒tag den trykmonterede fatning ud og
frakobl det elektriske stik;
❒udskift pæren og påmonter dækslet A
og sørg for, at det sidder korrekt fast.
fig. 9F0P0178m
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 143

144
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

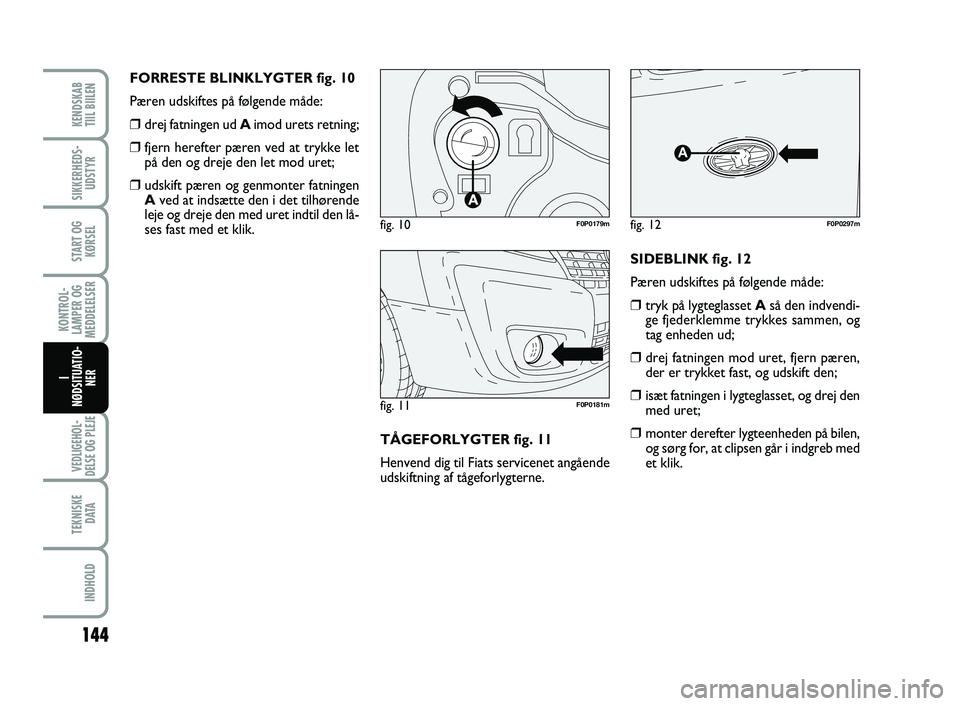

FORRESTE BLINKLYGTER fig. 10
Pæren udskiftes på følgende måde:
❒drej fatningen ud Aimod urets retning;
❒fjern herefter pæren ved at trykke let
på den og dreje den let mod uret;
❒udskift pæren og genmonter fatningen
Aved at indsætte den i det tilhørende
leje og dreje den med uret indtil den lå-
ses fast med et klik.
TÅGEFORLYGTER fig. 11
Henvend dig til Fiats servicenet angående
udskiftning af tågeforlygterne.SIDEBLINK fig. 12
Pæren udskiftes på følgende måde:
❒tryk på lygteglasset Aså den indvendi-
ge fjederklemme trykkes sammen, og
tag enheden ud;
❒drej fatningen mod uret, fjern pæren,
der er trykket fast, og udskift den;
❒isæt fatningen i lygteglasset, og drej den
med uret;
❒monter derefter lygteenheden på bilen,
og sørg for, at clipsen går i indgreb med
et klik.
fig. 11F0P0181m
fig. 10F0P0179mfig. 12
A
F0P0297m
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 144

145
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER

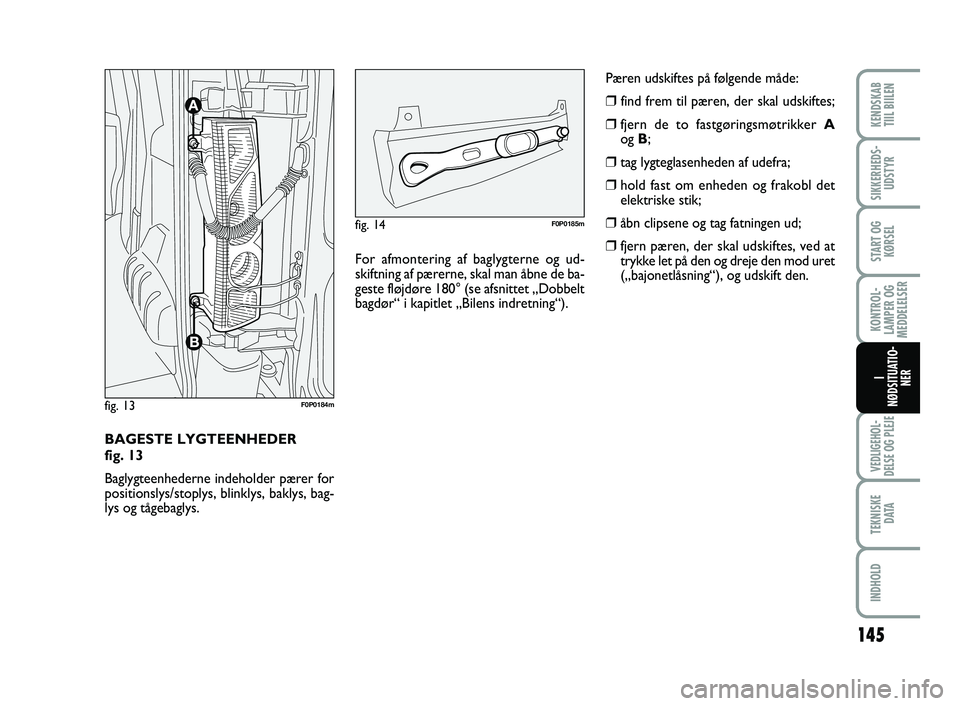

BAGESTE LYGTEENHEDER
fig. 13
Baglygteenhederne indeholder pærer for
positionslys/stoplys, blinklys, baklys, bag-
lys og tågebaglys.
fig. 13F0P0184m
For afmontering af baglygterne og ud-
skiftning af pærerne, skal man åbne de ba-
geste fløjdøre 180° (se afsnittet „Dobbelt
bagdør“ i kapitlet „Bilens indretning“).
fig. 14F0P0185m
Pæren udskiftes på følgende måde:
❒find frem til pæren, der skal udskiftes;
❒fjern de to fastgøringsmøtrikker A
og B;
❒tag lygteglasenheden af udefra;
❒hold fast om enheden og frakobl det
elektriske stik;
❒åbn clipsene og tag fatningen ud;
❒fjern pæren, der skal udskiftes, ved at
trykke let på den og dreje den mod uret
(„bajonetlåsning“), og udskift den.
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 145

146
KONTROL-
LAMPER OG
MEDDELELSER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
Versioner med højt tag
❒løsn skruerne Amed en nøgle på
8 mm;
❒træk fatningen ud;
❒tag den trykmonterede pære ud og ud-
skift den.NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
Versioner med dobbelt bagdør
fig. 17❒fjern den indvendige beklædning inde-
fra bilen;
❒frakobl det elektriske stik ved at åbne
clipsen;
❒tag plastikdækslet af;
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m

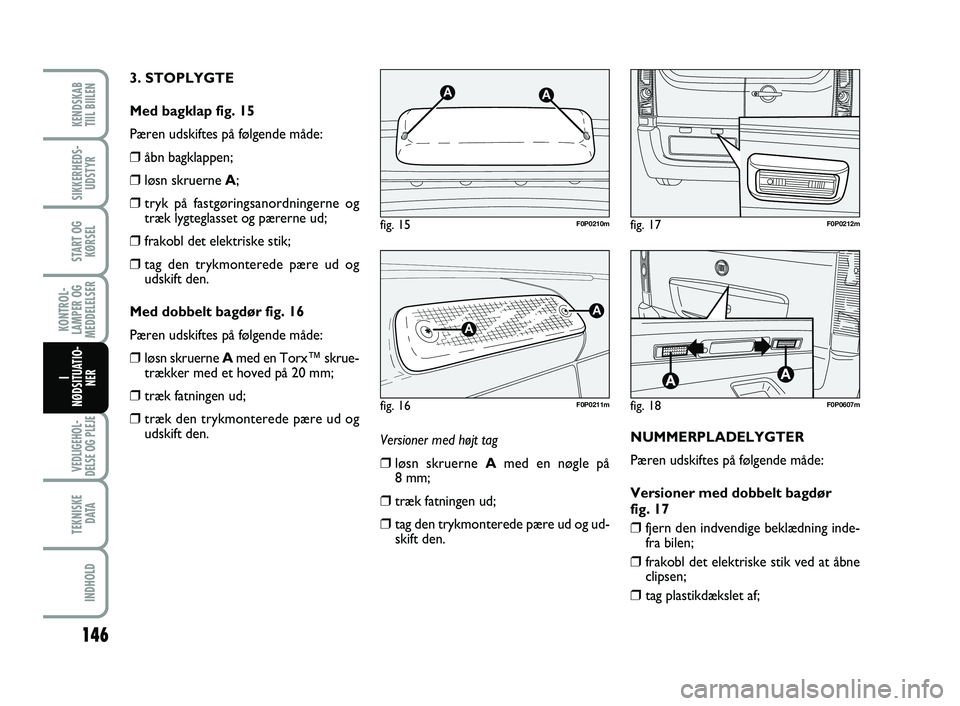

3. STOPLYGTE
Med bagklap fig. 15
Pæren udskiftes på følgende måde:
❒åbn bagklappen;
❒løsn skruerne A;
❒tryk på fastgøringsanordningerne og
træk lygteglasset og pærerne ud;
❒frakobl det elektriske stik;
❒tag den trykmonterede pære ud og
udskift den.
Med dobbelt bagdør fig. 16
Pæren udskiftes på følgende måde:
❒løsn skruerne Amed en Torx™ skrue-
trækker med et hoved på 20 mm;
❒træk fatningen ud;
❒træk den trykmonterede pære ud og
udskift den.
135-154 SCUDO LUM DK_133-152 ScudoG9 IT 25/10/12 11.50 Pagina 146
