Hyundai Accent Blue 2014 Kullanım Kılavuzu (in Turkish)

797
Bakım
Aracın durumu H1 W1
Sürücüsüz708
1.348
Sürücü ile birlikte701
Unit: mm (in.)

H1: Far ampulünün merkezi ile zemin arasındaki yükseklik.
W1: İki far ampulünün merkezleri arasındaki mesafe.

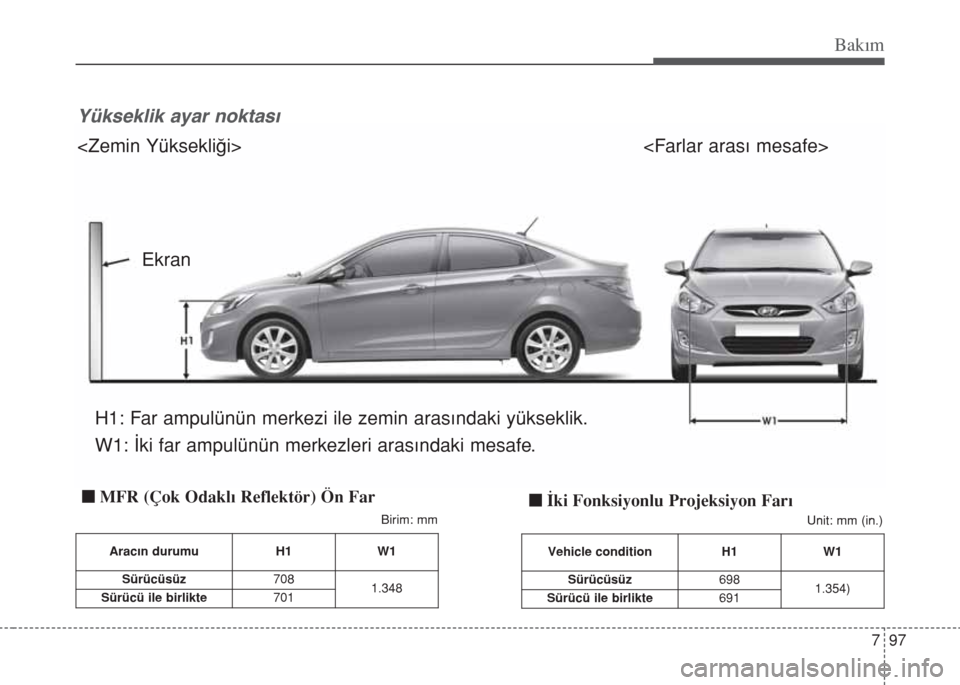

Yükseklik ayar noktası
Vehicle condition H1 W1
Sürücüsüz698
1.354)
Sürücü ile birlikte691
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı
Birim: mm
Ekran

Bakım
98 7
OMD051054L

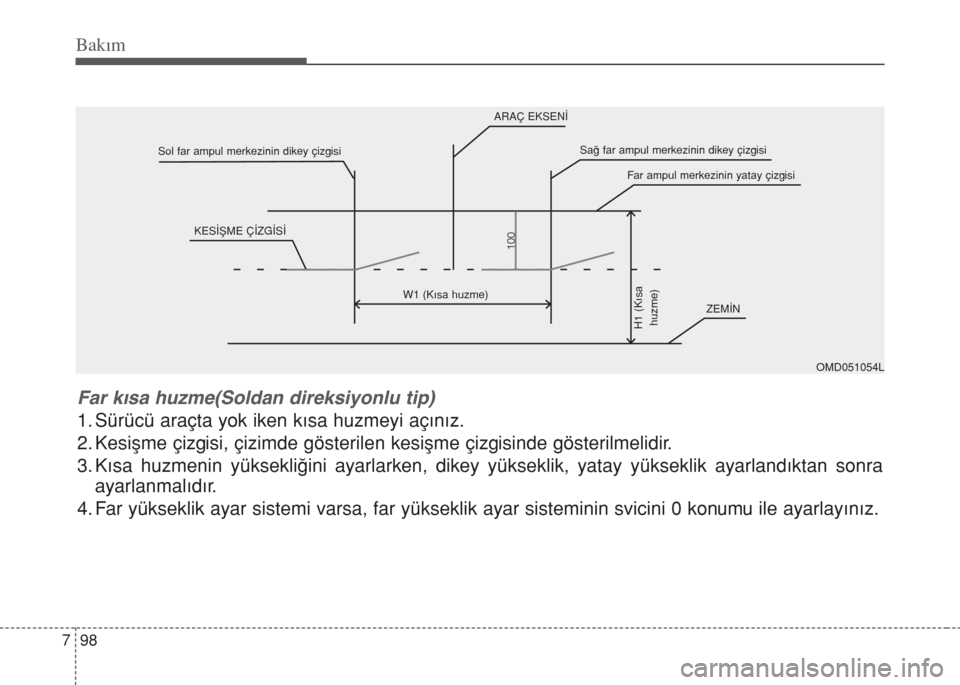

Far kısa huzme(Soldan direksiyonlu tip)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra
ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
ARAÇ EKSENİ
Sol far ampul merkezinin dikey çizgisi
KESİŞME ÇİZGİSİ
W1 (Kısa huzme)
ZEMİN
H1 (Kısa
huzme)
Sağ far ampul merkezinin dikey çizgisi
Far ampul merkezinin yatay çizgisi

799
Bakım
OMD051055L

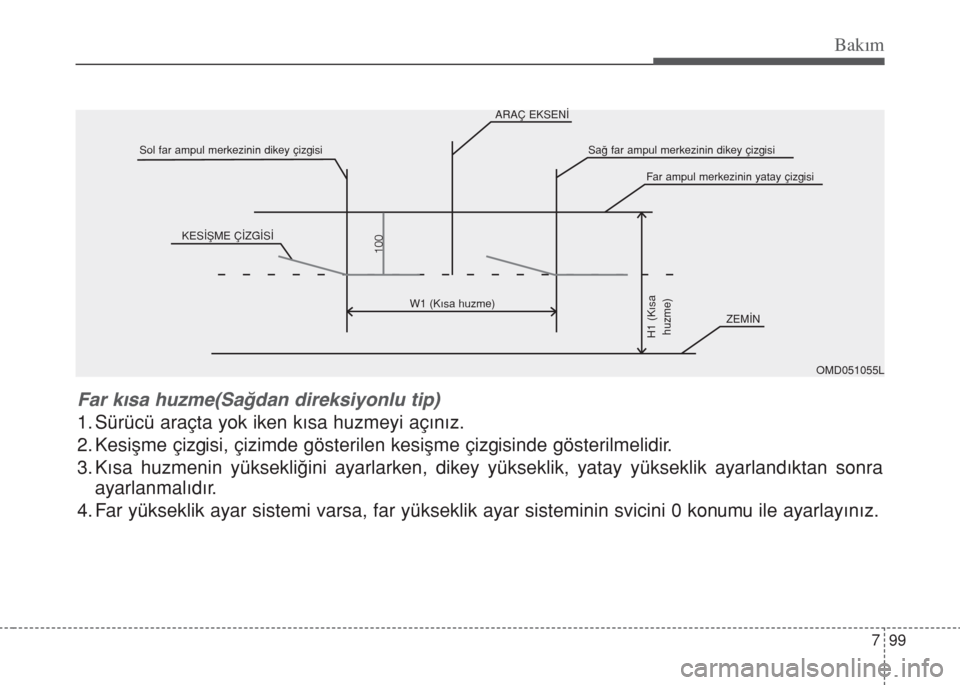

Far kısa huzme(Sağdan direksiyonlu tip)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra
ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
ARAÇ EKSENİ
Sol far ampul merkezinin dikey çizgisi
KESİŞME ÇİZGİSİ
W1 (Kısa huzme)
ZEMİN
H1 (Kısa
huzme)
Sağ far ampul merkezinin dikey çizgisi
Far ampul merkezinin yatay çizgisi

Bakım
100 7

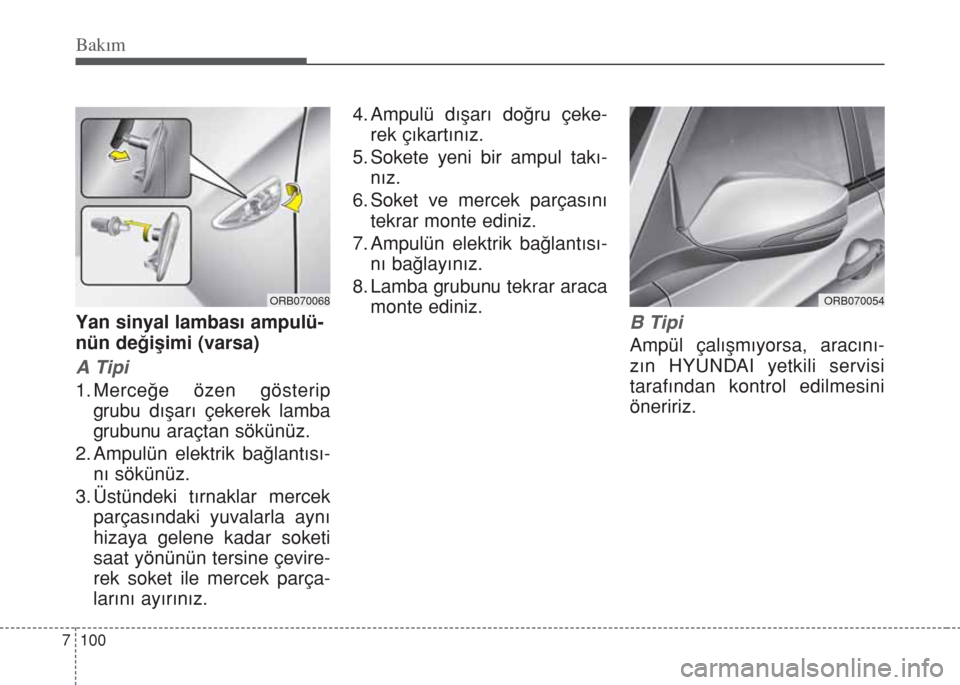

Yan sinyal lambası ampulü-
nün değişimi (varsa)
A Tipi
1. Merceğe özen gösterip
grubu dışarı çekerek lamba
grubunu araçtan sökünüz.
2. Ampulün elektrik bağlantısı-
nı sökünüz.
3. Üstündeki tırnaklar mercek
parçasındaki yuvalarla aynı
hizaya gelene kadar soketi
saat yönünün tersine çevire-
rek soket ile mercek parça-
larını ayırınız.4. Ampulü dışarı doğru çeke-
rek çıkartınız.
5. Sokete yeni bir ampul takı-
nız.
6. Soket ve mercek parçasını
tekrar monte ediniz.
7. Ampulün elektrik bağlantısı-
nı bağlayınız.
8. Lamba grubunu tekrar araca
monte ediniz.
B Tipi
Ampül çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi
tarafından kontrol edilmesini
öneririz.
ORB070068ORB070054

7 101
Bakım
Arka lamba grubunda
ampul değişimi
(1) Fren ve arka lamba
(2) Arka sinyal lambası
(3) Arka sis lambası (SOL
taraf) (varsa)
(4) Geri vites lambası (SAĞ
taraf)1. Bagaj kapağını açınız.
2. Servis kapağını, çekerek
sökünüz.3. Soket üstündeki tırnaklar
grubun üzerinde bulunan
yuvalarla aynı hizaya gelene
kadar soketi saat yönünün
tersine çevirerek gruptan
sökünüz.
4. Ampule bastırıp üstündeki
tırnaklar sokette bulunan
yuvalarla aynı hizaya gelene
kadar saat yönünün tersine
çevirerek ampulü soketten
çıkartınız. Ampulu soketten
dışarı çekiniz.
ORBC070034ORBC070033ORBC070051

Bakım
102 7
5. Sokete sokup yerine oturana
kadar çevirerek yeni ampulü
takınız.
6. Soket üstündeki tırnakları
gruptaki yuvalara hizalaya-
rak soketi gruba monte edi-
niz. Soketi gruba itin ve saat
yönünde çeviriniz.
7. Servis kapağını servis deli-
ğinin içine doğru yerleştire-

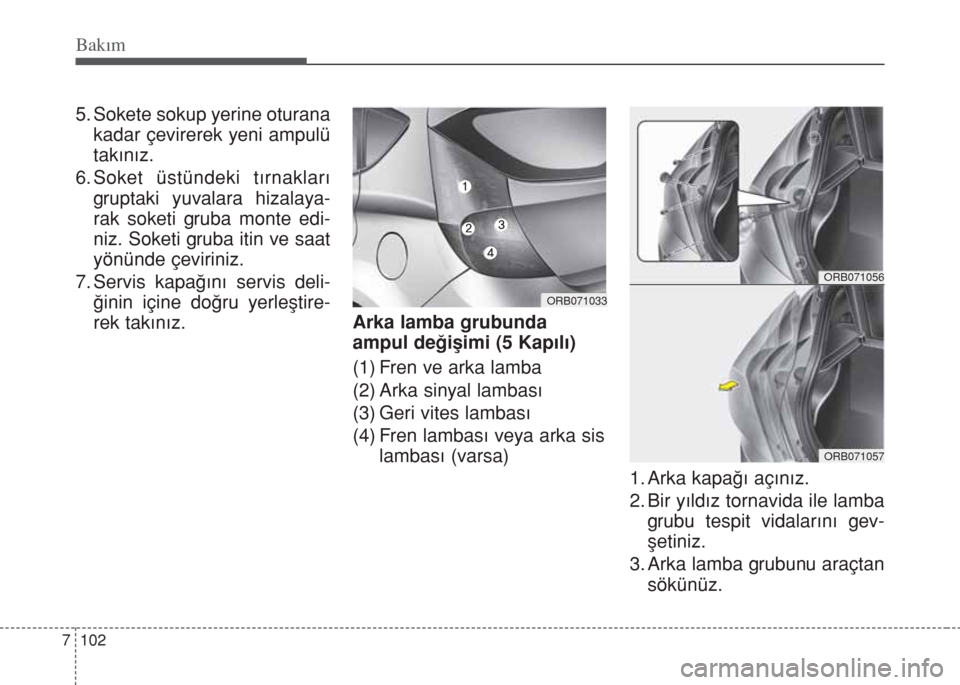

rek takınız.Arka lamba grubunda
ampul değişimi (5 Kapılı)
(1) Fren ve arka lamba
(2) Arka sinyal lambası
(3) Geri vites lambası
(4) Fren lambası veya arka sis
lambası (varsa)
1. Arka kapağı açınız.
2. Bir yıldız tornavida ile lamba
grubu tespit vidalarını gev-
şetiniz.
3. Arka lamba grubunu araçtan
sökünüz.
ORB071056
ORB071057
ORB071033

7 103
Bakım
4. Soket üstündeki tırnaklar
grubun üzerinde bulunan
yuvalarla aynı hizaya gelene
kadar soketi saat yönünün
tersine çevirerek gruptan
sökünüz.
5. Ampule bastırıp üstündeki
tırnaklar sokette bulunan
yuvalarla aynı hizaya gelene
kadar saat yönünün tersine
çevirerek ampulü soketten
çıkartınız. Ampulu soketten
dışarı çekiniz.6. Sokete sokup yerine oturana
kadar çevirerek yeni ampulü
takınız.
7. Soket üstündeki tırnakları
gruptaki yuvalara hizalaya-
rak soketi gruba monte edi-
niz. Soketi gruba itiniz ve
saat yönünde çeviriniz.
8. Lamba grubunu tekrar araca
monte ediniz.
9. Vidaları sıkınız.

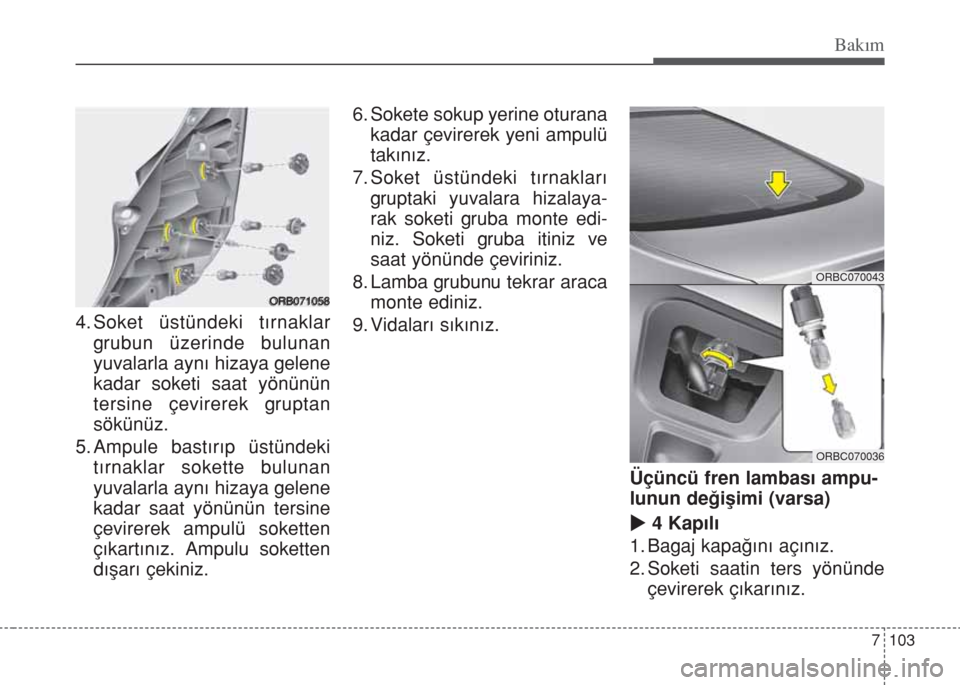

Üçüncü fren lambası ampu-
lunun değişimi (varsa)
u4 Kapılı
1. Bagaj kapağını açınız.
2. Soketi saatin ters yönünde
çevirerek çıkarınız.
ORB071058
ORBC070043
ORBC070036

Bakım
104 7
3. Ampulu soketten değiştiri-
niz.
4. Soketi saat yönünde çevire-
rek takınız.
u5 Kapılı
Lamba çalışmıyorsa, aracını-
zın HYUN-DAI yetkili servisi
tarafından kontrol edilmesini
öneririz.

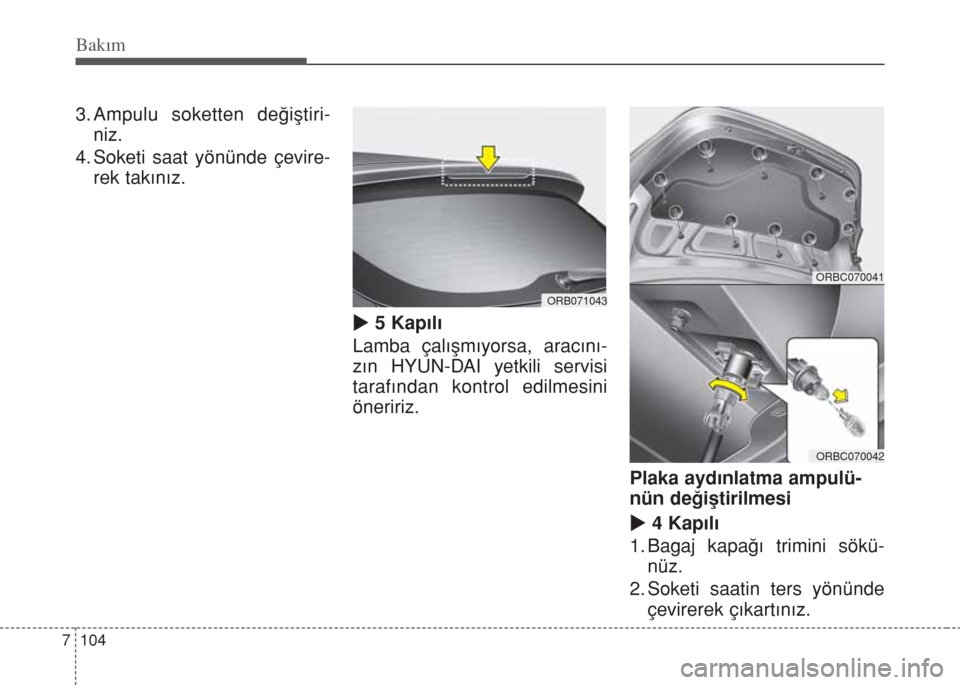

Plaka aydınlatma ampulü-
nün değiştirilmesi
u4 Kapılı
1. Bagaj kapağı trimini sökü-
nüz.
2. Soketi saatin ters yönünde
çevirerek çıkartınız.
ORB071043
ORBC070041
ORBC070042

7 105
Bakım

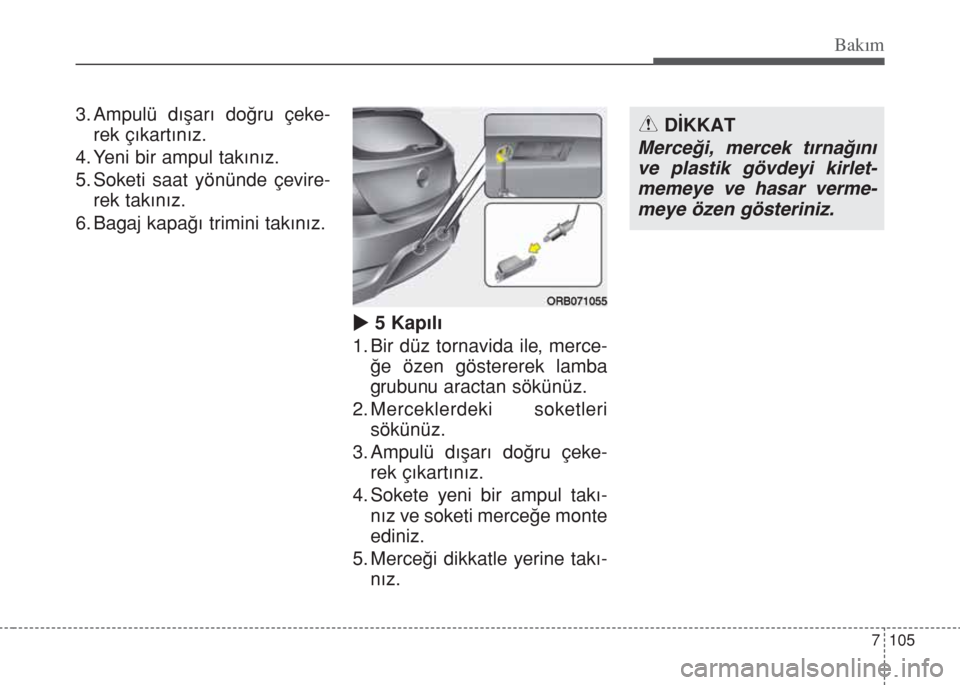

3. Ampulü dışarı doğru çeke-
rek çıkartınız.
4. Yeni bir ampul takınız.
5. Soketi saat yönünde çevire-
rek takınız.
6. Bagaj kapağı trimini takınız.
u5 Kapılı
1. Bir düz tornavida ile, merce-
ğe özen göstererek lamba
grubunu aractan sökünüz.
2. Merceklerdeki soketleri
sökünüz.
3. Ampulü dışarı doğru çeke-
rek çıkartınız.
4. Sokete yeni bir ampul takı-
nız ve soketi merceğe monte
ediniz.
5. Merceği dikkatle yerine takı-
nız.
ORB071055
DİKKAT
Merceği, mercek tırnağını
ve plastik gövdeyi kirlet-
memeye ve hasar verme-
meye özen gösteriniz.

Bakım
106 7

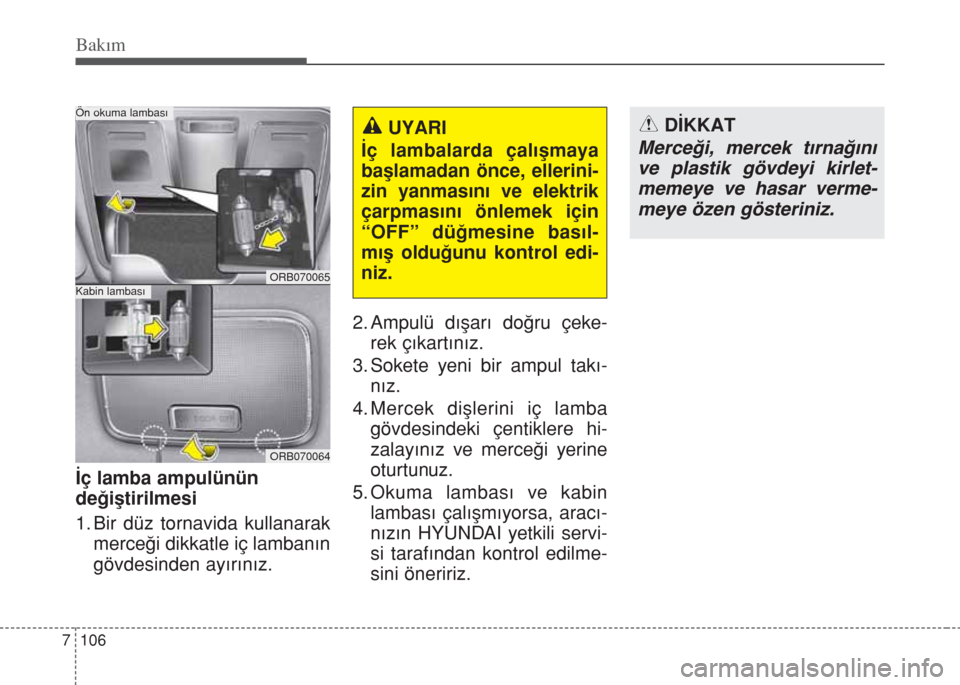

İç lamba ampulünün
değiştirilmesi
1. Bir düz tornavida kullanarak
merceği dikkatle iç lambanın
gövdesinden ayırınız. 2. Ampulü dışarı doğru çeke-
rek çıkartınız.
3. Sokete yeni bir ampul takı-
nız.
4. Mercek dişlerini iç lamba
gövdesindeki çentiklere hi-
zalayınız ve merceği yerine
oturtunuz.
5. Okuma lambası ve kabin
lambası çalışmıyorsa, aracı-
nızın HYUNDAI yetkili servi-
si tarafından kontrol edilme-
sini öneririz.
ORB070065
ORB070064
Ön okuma lambası
Kabin lambası
UYARI
İç lambalarda çalışmaya
başlamadan önce, ellerini-
zin yanmasını ve elektrik
çarpmasını önlemek için
“OFF” düğmesine basıl-
mış olduğunu kontrol edi-
niz.DİKKAT
Merceği, mercek tırnağını
ve plastik gövdeyi kirlet-
memeye ve hasar verme-
meye özen gösteriniz.
