Bakım
]NOT
Mevcut sigorta/röle panel etike-
ti takılmış parçalardan farklı
olabilir.
(Devam ediyor)

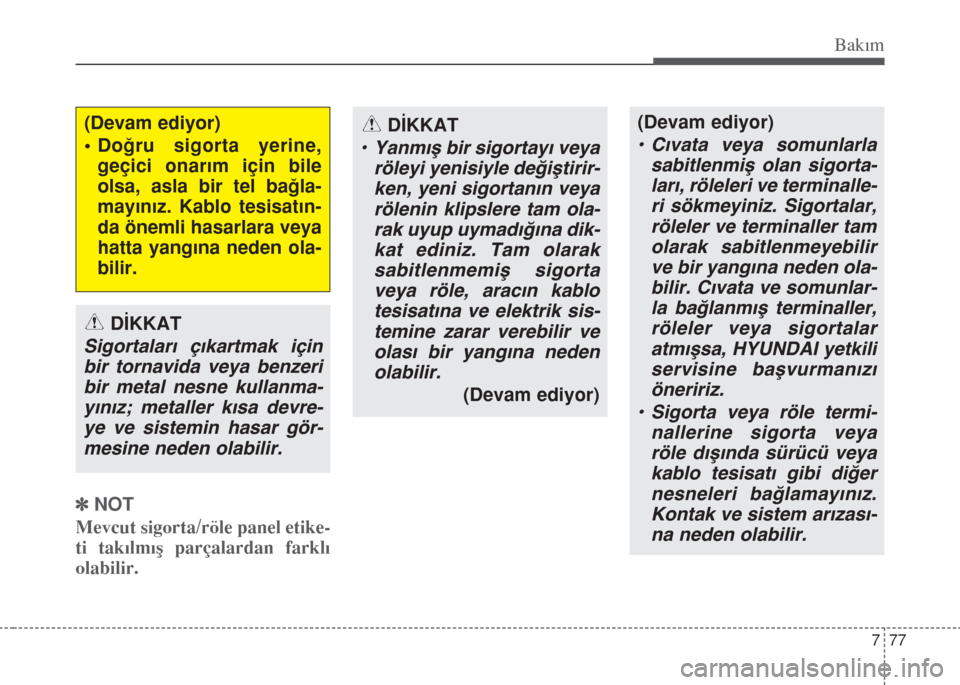

• Doğru sigorta yerine,
geçici onarım için bile
olsa, asla bir tel bağla-
mayınız. Kablo tesisatın-
da önemli hasarlara veya
hatta yangına neden ola-
bilir.
DİKKAT
Sigortaları çıkartmak için
bir tornavida veya benzeri
bir metal nesne kullanma-
yınız; metaller kısa devre-
ye ve sistemin hasar gör-
mesine neden olabilir.
DİKKAT
• Yanmış bir sigortayı veya
röleyi yenisiyle değiştirir-
ken, yeni sigortanın veya
rölenin klipslere tam ola-
rak uyup uymadığına dik-
kat ediniz. Tam olarak
sabitlenmemiş sigorta
veya röle, aracın kablo
tesisatına ve elektrik sis-
temine zarar verebilir ve
olası bir yangına neden
olabilir.
(Devam ediyor)(Devam ediyor)
• Cıvata veya somunlarla
sabitlenmiş olan sigorta-
ları, röleleri ve terminalle-
ri sökmeyiniz. Sigortalar,
röleler ve terminaller tam
olarak sabitlenmeyebilir
ve bir yangına neden ola-
bilir. Cıvata ve somunlar-
la bağlanmış terminaller,
röleler veya sigortalar
atmışsa, HYUNDAI yetkili
servisine başvurmanızı
öneririz.
• Sigorta veya röle termi-
nallerine sigorta veya
röle dışında sürücü veya
kablo tesisatı gibi diğer
nesneleri bağlamayınız.
Kontak ve sistem arızası-
na neden olabilir.

Bakım
78 7

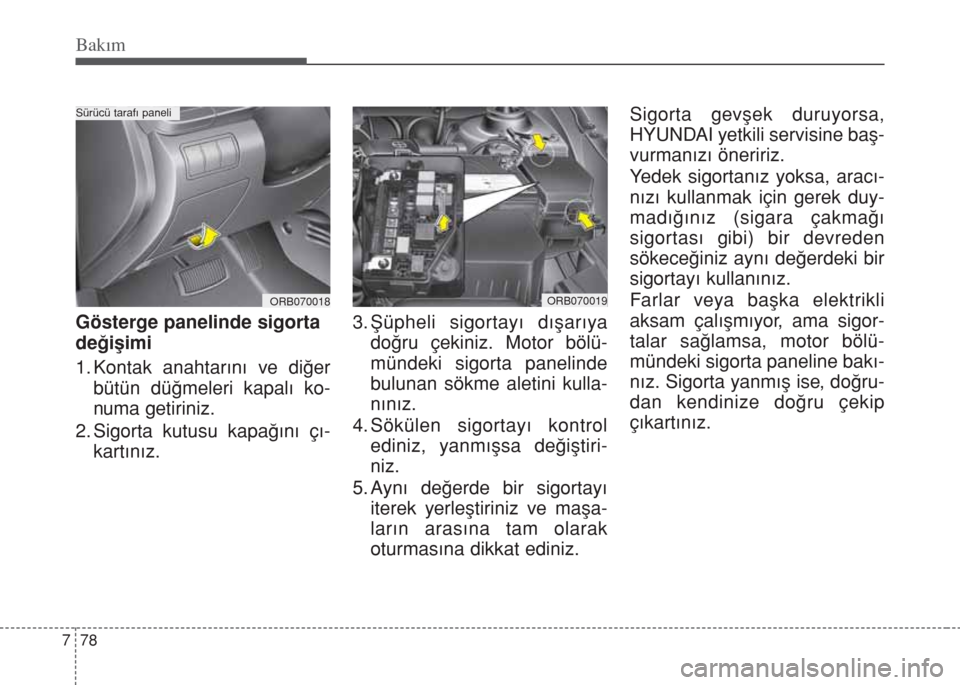

Gösterge panelinde sigorta
değişimi
1. Kontak anahtarını ve diğer
bütün düğmeleri kapalı ko-
numa getiriniz.
2. Sigorta kutusu kapağını çı-
kartınız.3. Şüpheli sigortayı dışarıya
doğru çekiniz. Motor bölü-
mündeki sigorta panelinde
bulunan sökme aletini kulla-
nınız.
4. Sökülen sigortayı kontrol
ediniz, yanmışsa değiştiri-
niz.
5. Aynı değerde bir sigortayı
iterek yerleştiriniz ve maşa-
ların arasına tam olarak
oturmasına dikkat ediniz.Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine baş-
vurmanızı öneririz.
Yedek sigortanız yoksa, aracı-
nızı kullanmak için gerek duy-
madığınız (sigara çakmağı
sigortası gibi) bir devreden
sökeceğiniz aynı değerdeki bir
sigortayı kullanınız.
Farlar veya başka elektrikli
aksam çalışmıyor, ama sigor-
talar sağlamsa, motor bölü-
mündeki sigorta paneline bakı-
nız. Sigorta yanmış ise, doğru-
dan kendinize doğru çekip
çıkartınız.
ORB070018
Sürücü tarafı paneli
ORB070019

779
Bakım

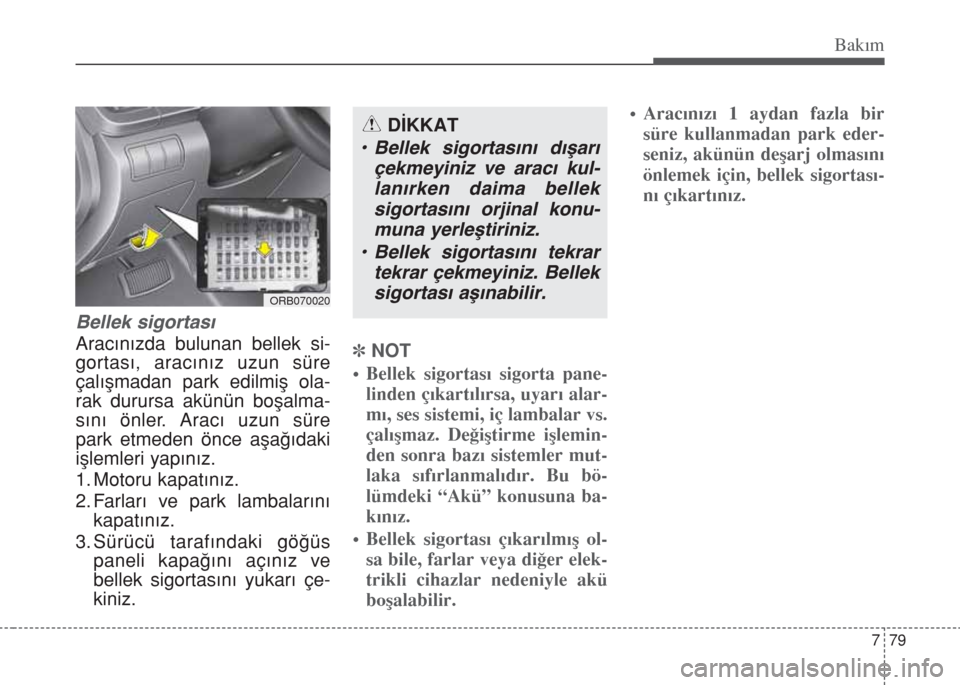

Bellek sigortası
Aracınızda bulunan bellek si-
gortası, aracınız uzun süre
çalışmadan park edilmiş ola-
rak durursa akünün boşalma-
sını önler. Aracı uzun süre
park etmeden önce aşağıdaki
işlemleri yapınız.
1. Motoru kapatınız.
2. Farları ve park lambalarını
kapatınız.
3. Sürücü tarafındaki göğüs
paneli kapağını açınız ve
bellek sigortasını yukarı çe-
kiniz.]NOT
• Bellek sigortası sigorta pane-
linden çıkartılırsa, uyarı alar-
mı, ses sistemi, iç lambalar vs.
çalışmaz. Değiştirme işlemin-
den sonra bazı sistemler mut-
laka sıfırlanmalıdır. Bu bö-
lümdeki “Akü” konusuna ba-
kınız.
• Bellek sigortası çıkarılmış ol-
sa bile, farlar veya diğer elek-
trikli cihazlar nedeniyle akü
boşalabilir.• Aracınızı 1 aydan fazla bir
süre kullanmadan park eder-
seniz, akünün deşarj olmasını
önlemek için, bellek sigortası-
nı çıkartınız.
ORB070020
DİKKAT
• Bellek sigortasını dışarı
çekmeyiniz ve aracı kul-
lanırken daima bellek
sigortasını orjinal konu-
muna yerleştiriniz.
• Bellek sigortasını tekrar
tekrar çekmeyiniz. Bellek
sigortası aşınabilir.

Bakım
80 7

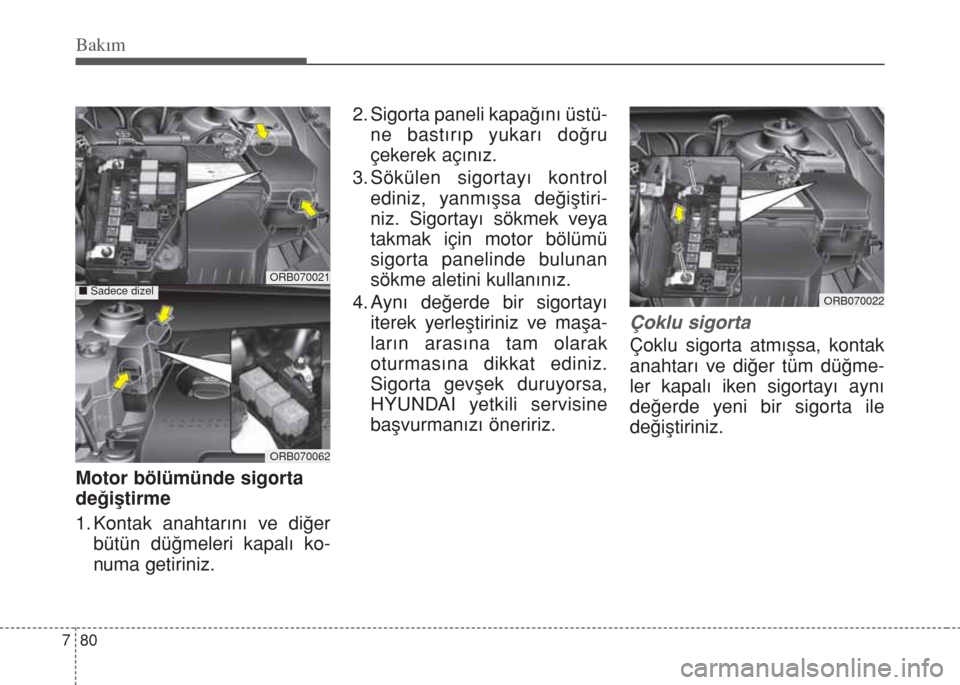

Motor bölümünde sigorta
değiştirme
1. Kontak anahtarını ve diğer
bütün düğmeleri kapalı ko-
numa getiriniz.2. Sigorta paneli kapağını üstü-
ne bastırıp yukarı doğru
çekerek açınız.
3. Sökülen sigortayı kontrol
ediniz, yanmışsa değiştiri-
niz. Sigortayı sökmek veya
takmak için motor bölümü
sigorta panelinde bulunan
sökme aletini kullanınız.
4. Aynı değerde bir sigortayı
iterek yerleştiriniz ve maşa-
ların arasına tam olarak
oturmasına dikkat ediniz.
Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine
başvurmanızı öneririz.
Çoklu sigorta
Çoklu sigorta atmışsa, kontak
anahtarı ve diğer tüm düğme-
ler kapalı iken sigortayı aynı
değerde yeni bir sigorta ile
değiştiriniz.
ORB070021
ORB070062
nSadece dizelORB070022

781
Bakım

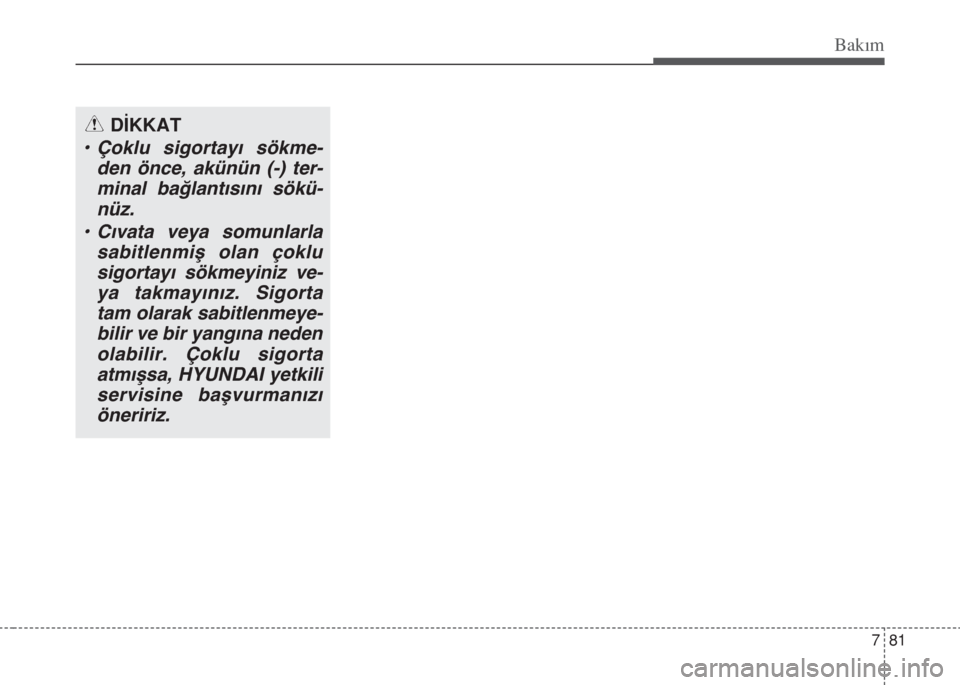

DİKKAT
• Çoklu sigortayı sökme-
den önce, akünün (-) ter-
minal bağlantısını sökü-
nüz.
• Cıvata veya somunlarla
sabitlenmiş olan çoklu
sigortayı sökmeyiniz ve-
ya takmayınız. Sigorta
tam olarak sabitlenmeye-
bilir ve bir yangına neden
olabilir. Çoklu sigorta
atmışsa, HYUNDAI yetkili
servisine başvurmanızı
öneririz.

Bakım
82 7

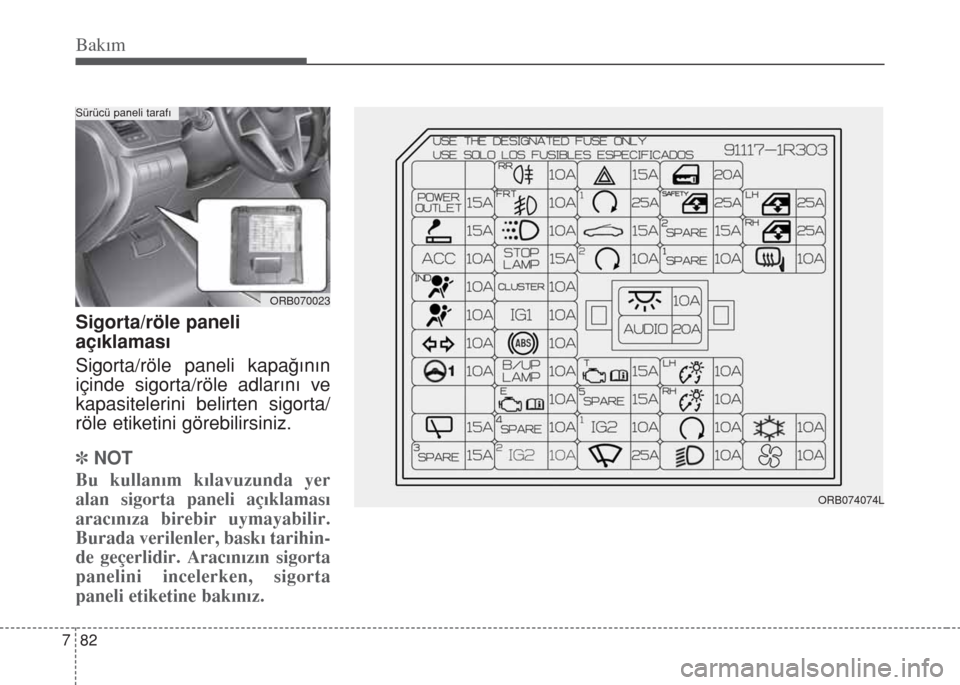

Sigorta/röle paneli
açıklaması
Sigorta/röle paneli kapağının
içinde sigorta/röle adlarını ve
kapasitelerini belirten sigorta/
röle etiketini görebilirsiniz.
]NOT
Bu kullanım kılavuzunda yer
alan sigorta paneli açıklaması
aracınıza birebir uymayabilir.
Burada verilenler, baskı tarihin-
de geçerlidir. Aracınızın sigorta
panelini incelerken, sigorta
paneli etiketine bakınız.
ORB074074L
ORB070023
Sürücü paneli tarafı

783
Bakım
ORB074075L
ORB070024

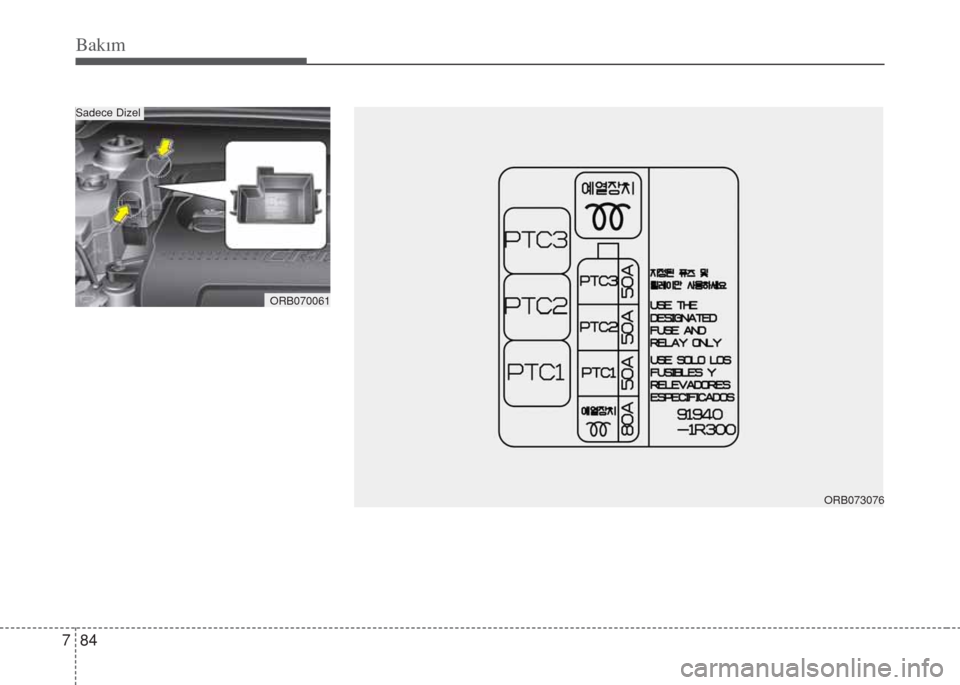

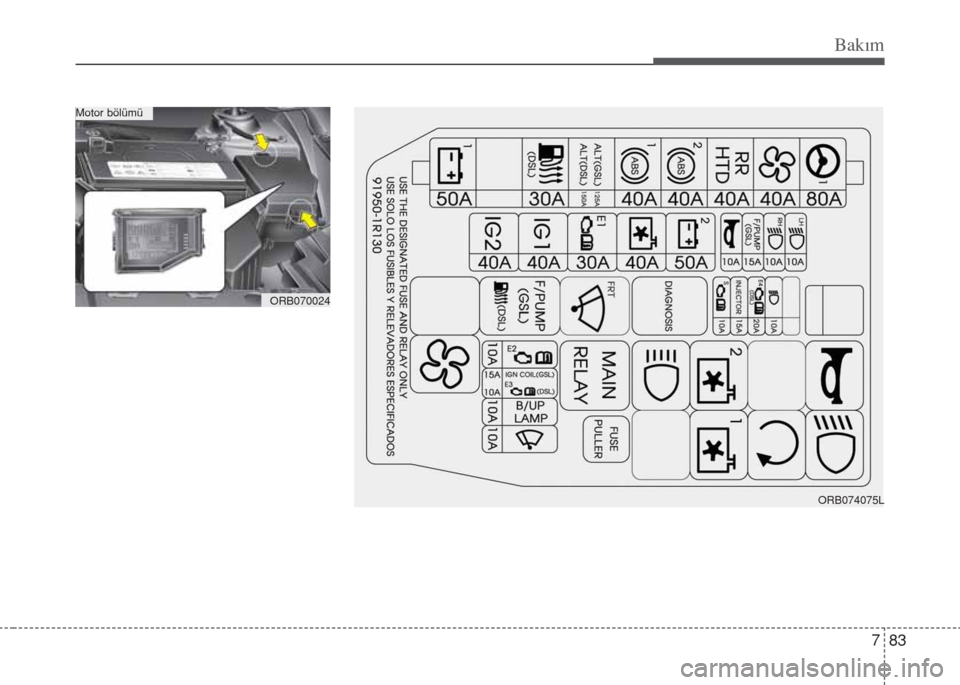

Motor bölümü

Bakım
84 7
ORB073076
ORB070061
Sadece Dizel

785
Bakım

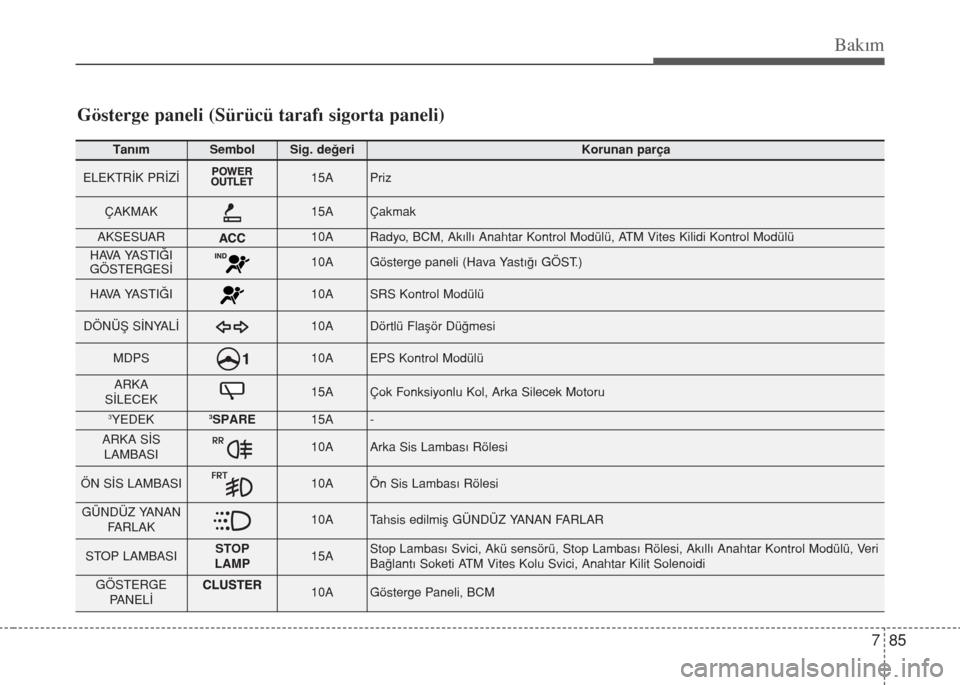

Gösterge paneli (Sürücü tarafı sigorta paneli)
TanımSembolSig. değeriKorunan parça
ELEKTRİK PRİZİ15APriz
ÇAKMAK15AÇakmak
AKSESUAR10ARadyo, BCM, Akıllı Anahtar Kontrol Modülü, ATM Vites Kilidi Kontrol Modülü
HAVA YASTIĞI
GÖSTERGESİ10AGösterge paneli (Hava Yastığı GÖST.)
HAVA YASTIĞI10ASRS Kontrol Modülü
DÖNÜŞ SİNYALİ10ADörtlü Flaşör Düğmesi
MDPS10AEPS Kontrol Modülü
ARKA
SİLECEK15AÇok Fonksiyonlu Kol, Arka Silecek Motoru
3YEDEK3SPARE15A-
ARKA SİS
LAMBASI10AArka Sis Lambası Rölesi
ÖN SİS LAMBASI10AÖn Sis Lambası Rölesi
GÜNDÜZ YANAN
FARLAK10ATahsis edilmiş GÜNDÜZ YANAN FARLAR
STOP LAMBASISTOP
LAMP15AStop Lambası Svici, Akü sensörü, Stop Lambası Rölesi, Akıllı Anahtar Kontrol Modülü, Veri
Bağlantı Soketi ATM Vites Kolu Svici, Anahtar Kilit Solenoidi
GÖSTERGE
PANELİ10AGösterge Paneli, BCM

Bakım
86 7
TanımSembolSig. değeriKorunan parça
KONTAK1IG110A
ATM Vites Kilit Kontrol Modülü, EPS Kontrol Modülü, Lastik Basıncı İzleme Modülü, Elektro
Krom Ayna, SBR Kontrol Modülü, Emniyet Kemeri Hatırlatma Göstergesi, Geri Park
Asistanı Alarmı, Stop Lambası Svici (Benzin), Reosta, Yakıt Filtresi Uyarı Sensörü (Dizel),
Geri Park Asistanı Sistemi Sensörü Sol/Sağ, Geri Park Asistanı Sistemi Sensörü Orta
Sol/Sağ
ABS10AABS Kontrol Modülü, ESP Kontrol Modülü, ESP Kapalı Svici, Motor Bölmesi Sigorta ve
Röle Kutusu (Çok Amaçlı Kontrol Soketi)
GERİ VİTES
LAMBASIB/UP
LAMP10AGeri Vites Lambası Svici
ECU10AECM, Hava Akış Sensörü (Dizel), Akıllı Anahtar Kontrol Modülü
4YEDEK4SPARE10A-
KONTAK22IG210AKlima Kontrol Modülü, BCM, Akıllı Anahtar Kontrol Modülü, Silecek Kontrol Ünitesi
DÖRTLÜ FLAŞÖR15ADörtlü Flaşör Rölesi, Dörtlü Flaşör Düğmesi
1PDM25AAkıllı Anahtar Kontrol Modülü
AÇILIR TAVAN15AAçılır Tavan Motoru
2PDM10AAkıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici
TCU15ATCM (Dizel), Sinyal Alternatörü 'A'/'B', Araç Hızı Sensörü, Şanzıman Konum Svici
5YEDEK5SPARE15A-
KONTAK21IG210AOtomatik Cam Rölesi, Gösterge Paneli, Açılır Tavan Motoru, Far Yükseklik Ayar Sistemi
Svici, Far SOL/SAĞ
ÖN SİLECEK25AÇok Fonksiyonlu Sviç, Ön Silecek Motoru
KAPI KİLİDİ20AKapı Kilitleme/Kilit Açma Rölesi, Bagaj Kapağı Kilit Açma Rölesi,
Sürücü Kapısı Kilit Aktüatörü
