Hyundai Elantra 2016 Manual del propietario (in Spanish)

483
Características de su vehículo

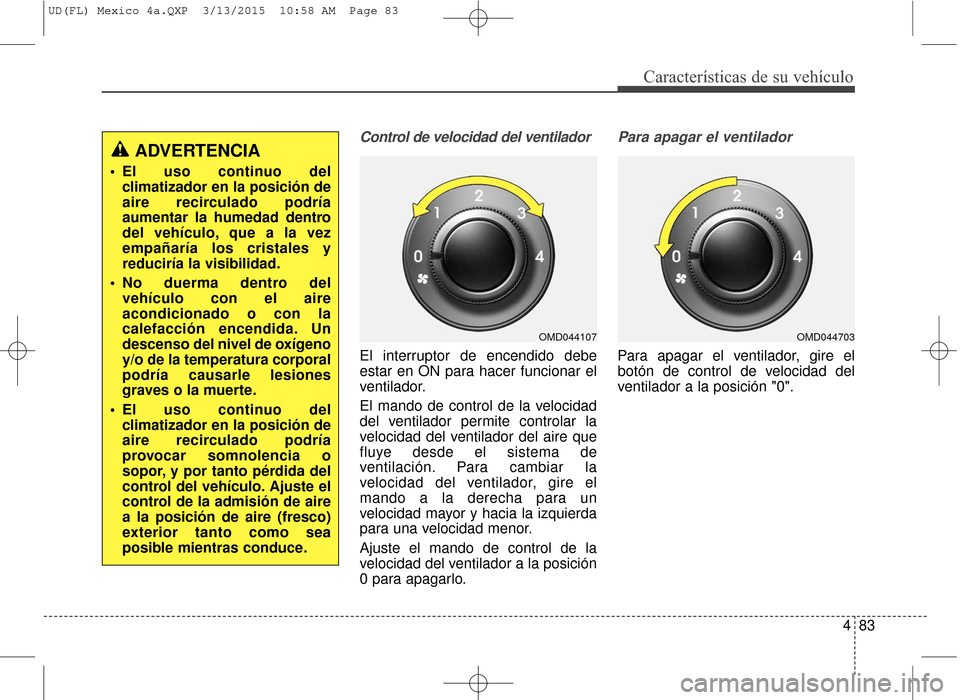

Control de velocidad del ventilador
El interruptor de encendido debe
estar en ON para hacer funcionar el
ventilador.
El mando de control de la velocidad
del ventilador permite controlar la
velocidad del ventilador del aire que
fluye desde el sistema de
ventilación. Para cambiar la
velocidad del ventilador, gire el
mando a la derecha para un
velocidad mayor y hacia la izquierda
para una velocidad menor.
Ajuste el mando de control de la
velocidad del ventilador a la posición
0 para apagarlo.
Para apagar el ventilador
Para apagar el ventilador, gire el
botón de control de velocidad del
ventilador a la posición "0".
ADVERTENCIA
El uso continuo delclimatizador en la posición de
aire recirculado podría
aumentar la humedad dentro
del vehículo, que a la vez
empañaría los cristales y
reduciría la visibilidad.
No duerma dentro del vehículo con el aire
acondicionado o con la
calefacción encendida. Un
descenso del nivel de oxígeno
y/o de la temperatura corporal
podría causarle lesiones
graves o la muerte.
El uso continuo del climatizador en la posición de
aire recirculado podría
provocar somnolencia o
sopor, y por tanto pérdida del
control del vehículo. Ajuste el
control de la admisión de aire
a la posición de aire (fresco)
exterior tanto como sea
posible mientras conduce.
OMD044107OMD044703
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 83

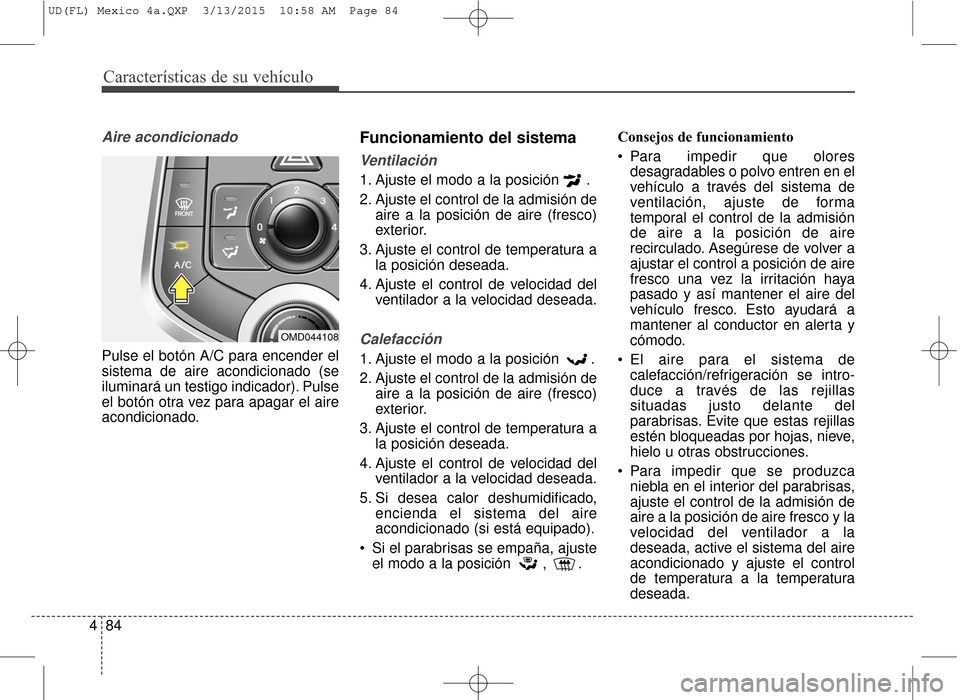

Características de su vehículo
84
4
Aire acondicionado
Pulse el botón A/C para encender el
sistema de aire acondicionado (se
iluminará un testigo indicador). Pulse
el botón otra vez para apagar el aire
acondicionado.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión deaire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado (si está equipado).
Si el parabrisas se empaña, ajuste el modo a la posición , . Consejos de funcionamiento
Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Asegúrese de volver a
ajustar el control a posición de aire
fresco una vez la irritación haya
pasado y así mantener el aire del
vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
El aire para el sistema de calefacción/refrigeración se intro-
duce a través de las rejillas
situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
Para impedir que se produzca niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
OMD044108
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 84

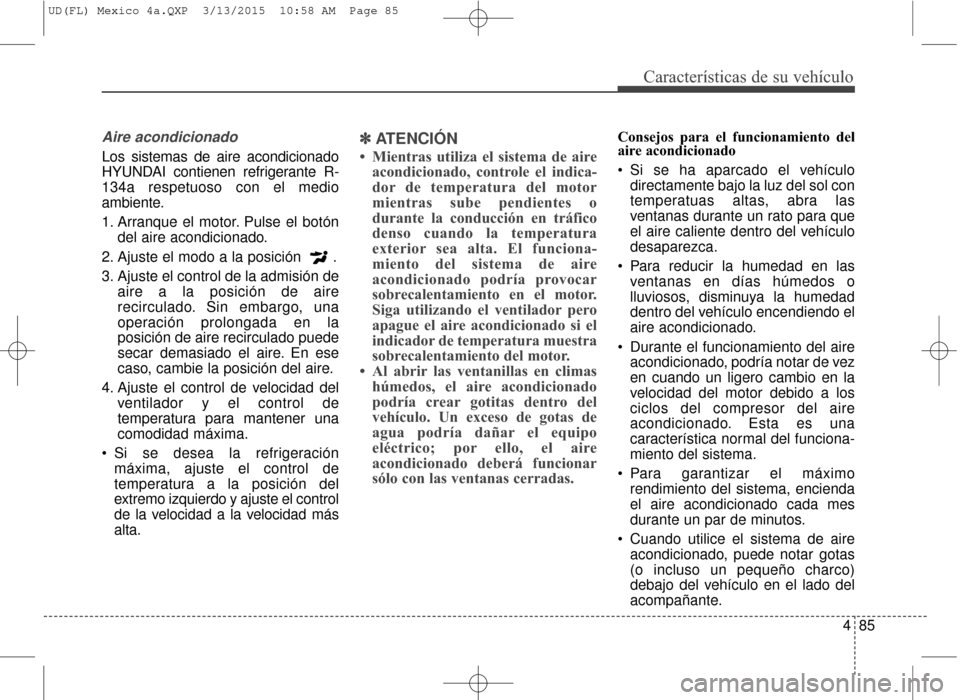

485
Características de su vehículo
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-
134a respetuoso con el medio
ambiente.
1. Arranque el motor. Pulse el botóndel aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de aire a la posición de aire
recirculado. Sin embargo, una
operación prolongada en la
posición de aire recirculado puede
secar demasiado el aire. En ese
caso, cambie la posición del aire.
4. Ajuste el control de velocidad del ventilador y el control de
temperatura para mantener una
comodidad máxima.
Si se desea la refrigeración máxima, ajuste el control de
temperatura a la posición del
extremo izquierdo y ajuste el control
de la velocidad a la velocidad más
alta.
✽ ✽ ATENCIÓN
• Mientras utiliza el sistema de aire
acondicionado, controle el indica-
dor de temperatura del motor
mientras sube pendientes o
durante la conducción en tráfico
denso cuando la temperatura
exterior sea alta. El funciona-
miento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
• Al abrir las ventanillas en climas húmedos, el aire acondicionado
podría crear gotitas dentro del
vehículo. Un exceso de gotas de
agua podría dañar el equipo
eléctrico; por ello, el aire
acondicionado deberá funcionar
sólo con las ventanas cerradas.
Consejos para el funcionamiento del
aire acondicionado
Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanas durante un rato para que
el aire caliente dentro del vehículo
desaparezca.
Para reducir la humedad en las ventanas en días húmedos o
lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado.
Durante el funcionamiento del aire acondicionado, podría notar de vez
en cuando un ligero cambio en la
velocidad del motor debido a los
ciclos del compresor del aire
acondicionado. Esta es una
característica normal del funciona-
miento del sistema.
Para garantizar el máximo rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.
Cuando utilice el sistema de aire acondicionado, puede notar gotas
(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante.
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 85

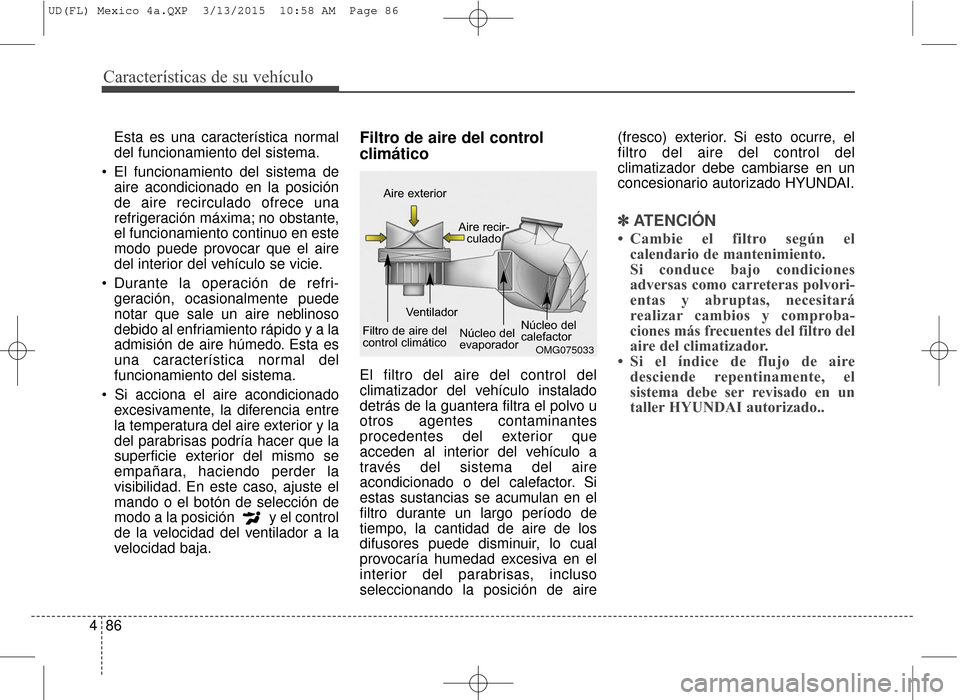

Características de su vehículo
86
4
Esta es una característica normal
del funcionamiento del sistema.
El funcionamiento del sistema de aire acondicionado en la posición
de aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
Durante la operación de refri- geración, ocasionalmente puede
notar que sale un aire neblinoso
debido al enfriamiento rápido y a la
admisión de aire húmedo. Esta es
una característica normal del
funcionamiento del sistema.
excesivamente, la diferencia entre
la temperatura del aire exterior y la
del parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control
de la velocidad del ventilador a la
velocidad baja.Filtro de aire del control
climático
El filtro del aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo u
otros agentes contaminantes
procedentes del exterior que
acceden al interior del vehículo a
través del sistema del aire
acondicionado o del calefactor. Si
estas sustancias se acumulan en el
filtro durante un largo período de
tiempo, la cantidad de aire de los
difusores puede disminuir, lo cual
provocaría humedad excesiva en el
interior del parabrisas, incluso
seleccionando la posición de aire (fresco) exterior. Si esto ocurre, el
filtro del aire del control del
climatizador debe cambiarse en un
concesionario autorizado HYUNDAI.
✽ ✽
ATENCIÓN
• Cambie el filtro según el
calendario de mantenimiento.
Si conduce bajo condiciones
adversas como carreteras polvori-
entas y abruptas, necesitará
realizar cambios y comproba-
ciones más frecuentes del filtro del
aire del climatizador.
• Si el índice de flujo de aire desciende repentinamente, el
sistema debe ser revisado en un
taller HYUNDAI autorizado..
OMG075033
Aire exterior
Aire recir-culado
Filtro de aire del
control climático Ventilador
Núcleo del
evaporador Núcleo del
calefactor
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 86

487

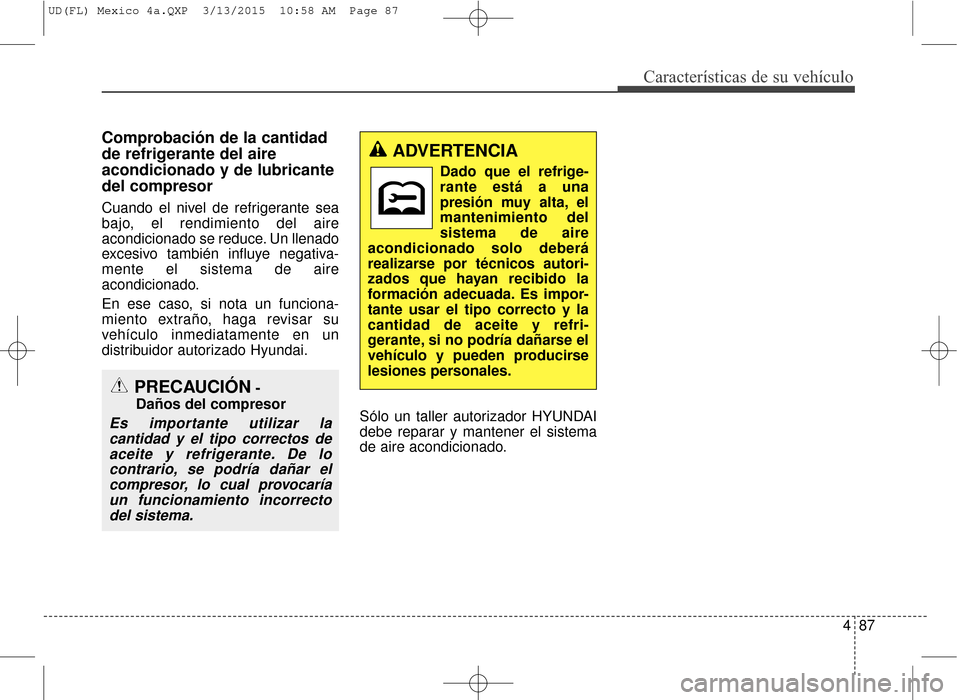

Características de su vehículo
Comprobación de la cantidad
de refrigerante del aire
acondicionado y de lubricante
del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye negativa-
mente el sistema de aire
acondicionado.
En ese caso, si nota un funciona-
miento extraño, haga revisar su
vehículo inmediatamente en un
distribuidor autorizado Hyundai.Sólo un taller autorizador HYUNDAI
debe reparar y mantener el sistema
de aire acondicionado.
PRECAUCIÓN-
Daños del compresor
Es importante utilizar la cantidad y el tipo correctos deaceite y refrigerante. De locontrario, se podría dañar elcompresor, lo cual provocaríaun funcionamiento incorrectodel sistema.
ADVERTENCIA
Dado que el refrige-
rante está a una
presión muy alta, el
mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos autori-
zados que hayan recibido la
formación adecuada. Es impor-
tante usar el tipo correcto y la
cantidad de aceite y refri-
gerante, si no podría dañarse el
vehículo y pueden producirse
lesiones personales.
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 87

Características de su vehículo
88
4

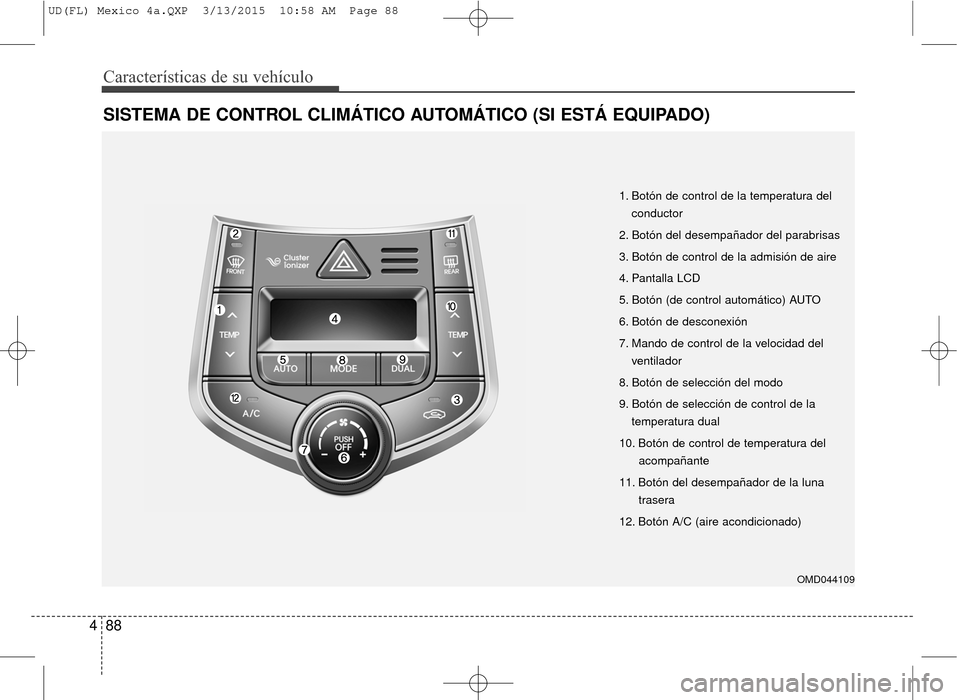

SISTEMA DE CONTROL CLIMÁTICO AUTOMÁTICO (SI ESTÁ EQUIPADO)
1. Botón de control de la temperatura del
conductor
2. Botón del desempañador del parabrisas
3. Botón de control de la admisión de aire
4. Pantalla LCD
5. Botón (de control automático) AUTO
6. Botón de desconexión
7. Mando de control de la velocidad del ventilador
8. Botón de selección del modo
9. Botón de selección de control de la temperatura dual
10. Botón de control de temperatura del acompañante
11. Botón del desempañador de la luna trasera
12. Botón A/C (aire acondicionado)
OMD044109
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 88

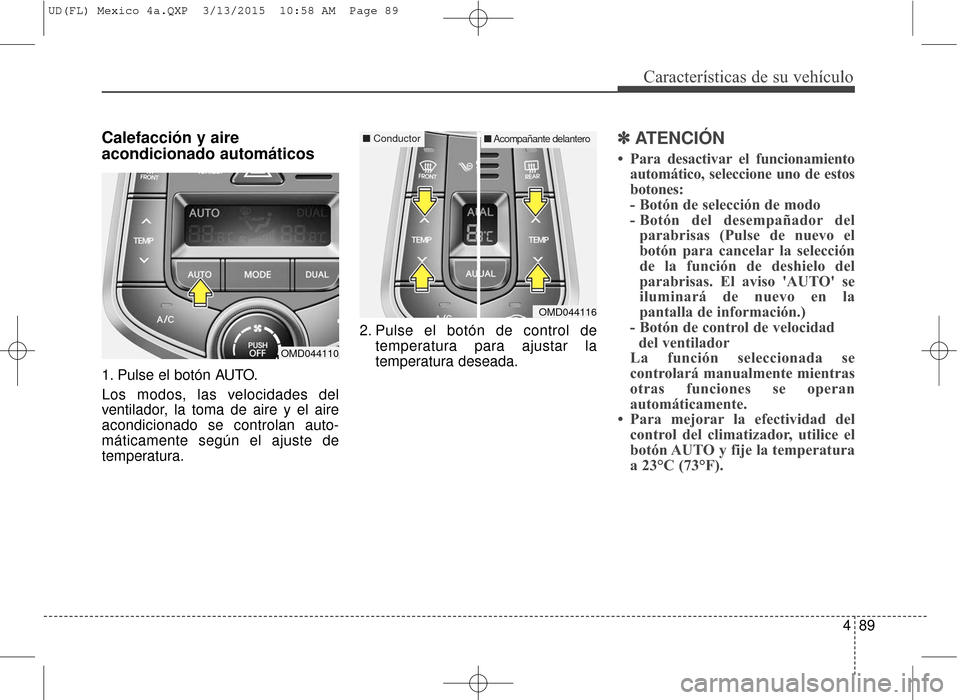

489
Características de su vehículo
Calefacción y aire
acondicionado automáticos
1. Pulse el botón AUTO.
Los modos, las velocidades del
ventilador, la toma de aire y el aire
acondicionado se controlan auto-
máticamente según el ajuste de
temperatura.2. Pulse el botón de control de
temperatura para ajustar la
temperatura deseada.
✽ ✽ATENCIÓN
• Para desactivar el funcionamiento
automático, seleccione uno de estos
botones:
- Botón de selección de modo
- Botón del desempañador delparabrisas (Pulse de nuevo el
botón para cancelar la selección
de la función de deshielo del
parabrisas. El aviso 'AUTO' se
iluminará de nuevo en la
pantalla de información.)
- Botón de control de velocidad del ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
• Para mejorar la efectividad del control del climatizador, utilice el
botón AUTO y fije la temperatura
a 23°C (73°F).
OMD044110
OMD044116
■ Conductor■Acompañante delantero
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 89

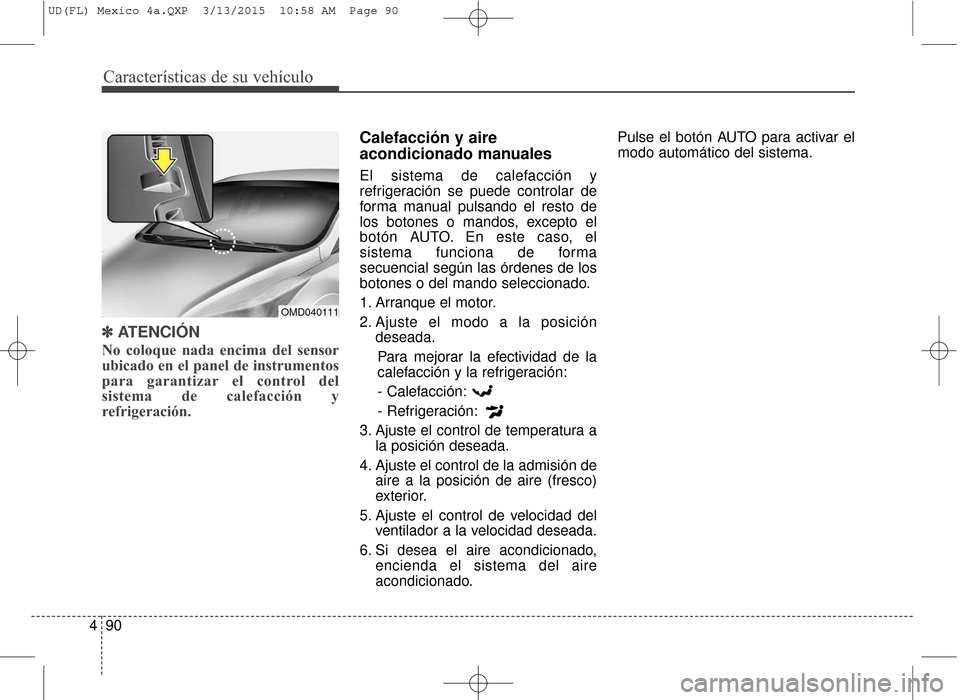

Características de su vehículo
90
4
✽
✽
ATENCIÓN
No coloque nada encima del sensor
ubicado en el panel de instrumentos
para garantizar el control del
sistema de calefacción y
refrigeración.
Calefacción y aire
acondicionado manuales
El sistema de calefacción y
refrigeración se puede controlar de
forma manual pulsando el resto de
los botones o mandos, excepto el
botón AUTO. En este caso, el
sistema funciona de forma
secuencial según las órdenes de los
botones o del mando seleccionado.
1. Arranque el motor.
2. Ajuste el modo a la posición
deseada.
Para mejorar la efectividad de la
calefacción y la refrigeración:- Calefacción:
- Refrigeración:
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire
acondicionado. Pulse el botón AUTO para activar el
modo automático del sistema.
OMD040111
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 90

491
Características de su vehículo

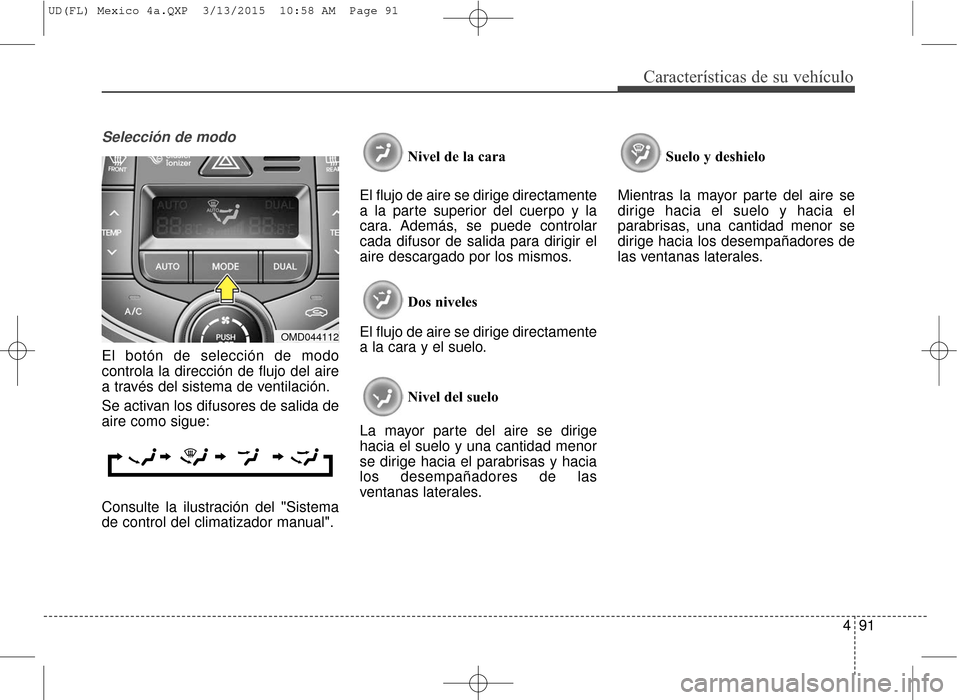

Selección de modo
El botón de selección de modo
controla la dirección de flujo del aire
a través del sistema de ventilación.
Se activan los difusores de salida de
aire como sigue:
Consulte la ilustración del "Sistema
de control del climatizador manual".Nivel de la cara
El flujo de aire se dirige directamente
a la parte superior del cuerpo y la
cara. Además, se puede controlar
cada difusor de salida para dirigir el
aire descargado por los mismos.
Dos niveles
El flujo de aire se dirige directamente
a la cara y el suelo.
Nivel del suelo
La mayor parte del aire se dirige
hacia el suelo y una cantidad menor
se dirige hacia el parabrisas y hacia
los desempañadores de las
ventanas laterales. Suelo y deshielo
Mientras la mayor parte del aire se
dirige hacia el suelo y hacia el
parabrisas, una cantidad menor se
dirige hacia los desempañadores de
las ventanas laterales.
OMD044112
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 91

Características de su vehículo
92
4

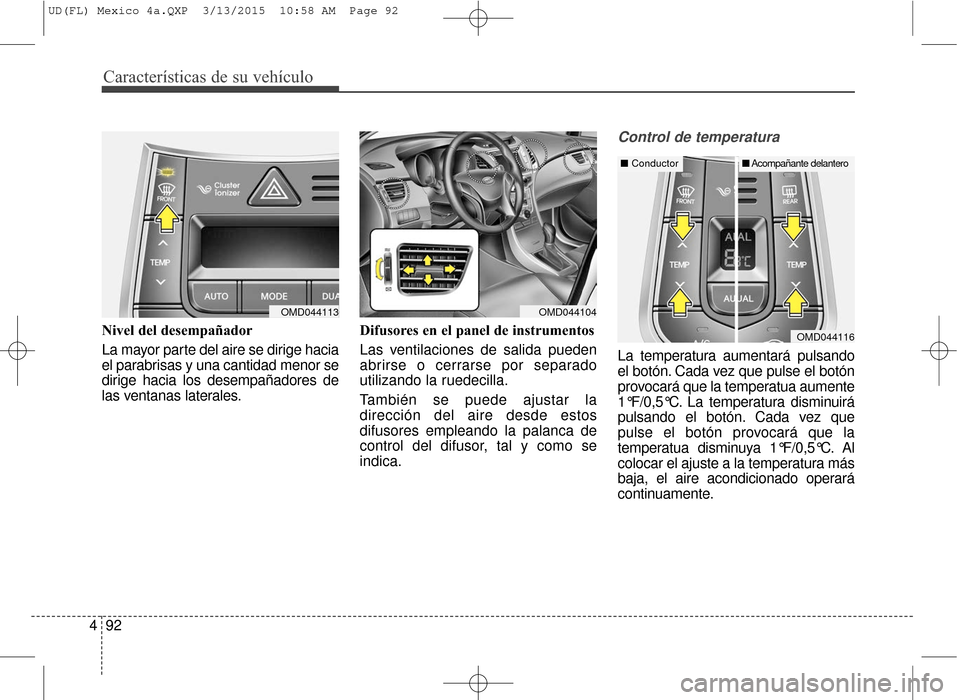

Nivel del desempañador
La mayor parte del aire se dirige hacia
el parabrisas y una cantidad menor se
dirige hacia los desempañadores de
las ventanas laterales. Difusores en el panel de instrumentos
Las ventilaciones de salida pueden
abrirse o cerrarse por separado
utilizando la ruedecilla.
También se puede ajustar la
dirección del aire desde estos
difusores empleando la palanca de
control del difusor, tal y como se
indica.
Control de temperatura
La temperatura aumentará pulsando
el botón. Cada vez que pulse el botón
provocará que la temperatua aumente
1°F/0,5°C. La temperatura disminuirá
pulsando el botón. Cada vez que
pulse el botón provocará que la
temperatua disminuya 1°F/0,5°C. Al
colocar el ajuste a la temperatura más
baja, el aire acondicionado operará
continuamente.
OMD044113OMD044104
OMD044116
■
Conductor■Acompañante delantero
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 92
