Hyundai Elantra 2016 Manual del propietario (in Spanish)

753
Mantenimiento

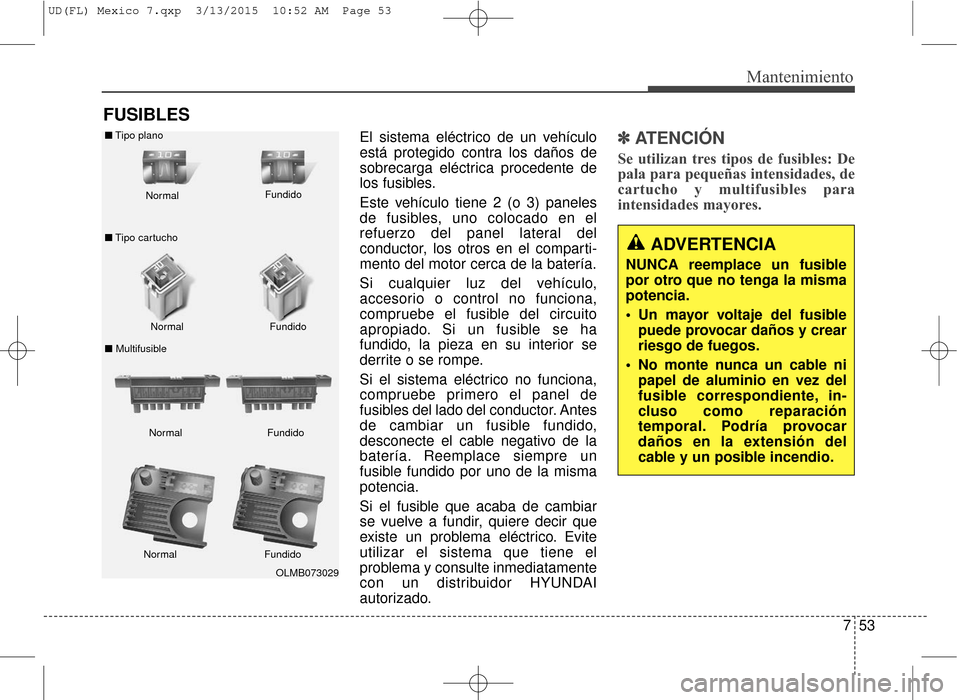

FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.
Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el
refuerzo del panel lateral del
conductor, los otros en el comparti-
mento del motor cerca de la batería.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido,
desconecte el cable negativo de la
batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.
Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.✽ ✽ATENCIÓN
Se utilizan tres tipos de fusibles: De
pala para pequeñas intensidades, de
cartucho y multifusibles para
intensidades mayores.
OLMB073029
Normal
Normal
■
Tipo plano
■ Tipo cartucho
■ Multifusible Fundido
Fundido
Normal Fundido
Normal Fundido
ADVERTENCIA
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
Un mayor voltaje del fusible puede provocar daños y crear
riesgo de fuegos.
No monte nunca un cable ni papel de aluminio en vez del
fusible correspondiente, in-
cluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 53

Mantenimiento
54
7

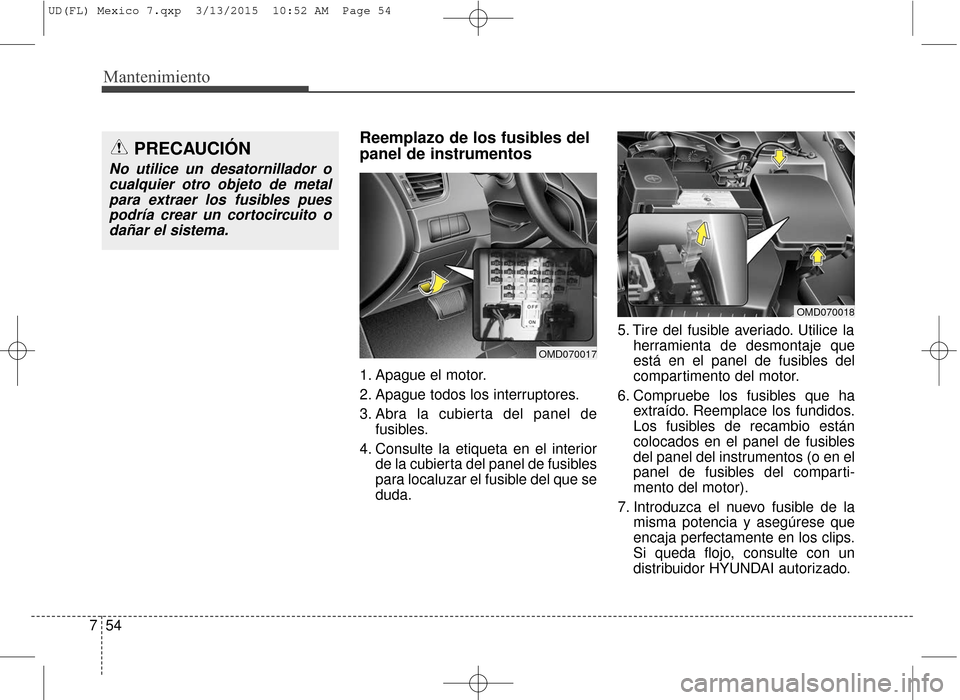

Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda. 5. Tire del fusible averiado. Utilice la
herramienta de desmontaje que
está en el panel de fusibles del
compartimento del motor.
6. Compruebe los fusibles que ha extraído. Reemplace los fundidos.
Los fusibles de recambio están
colocados en el panel de fusibles
del panel del instrumentos (o en el
panel de fusibles del comparti-
mento del motor).
7. Introduzca el nuevo fusible de la misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, consulte con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
No utilice un desatornillador ocualquier otro objeto de metalpara extraer los fusibles puespodría crear un cortocircuito odañar el sistema.
OMD070017
OMD070018
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 54

755
Mantenimiento

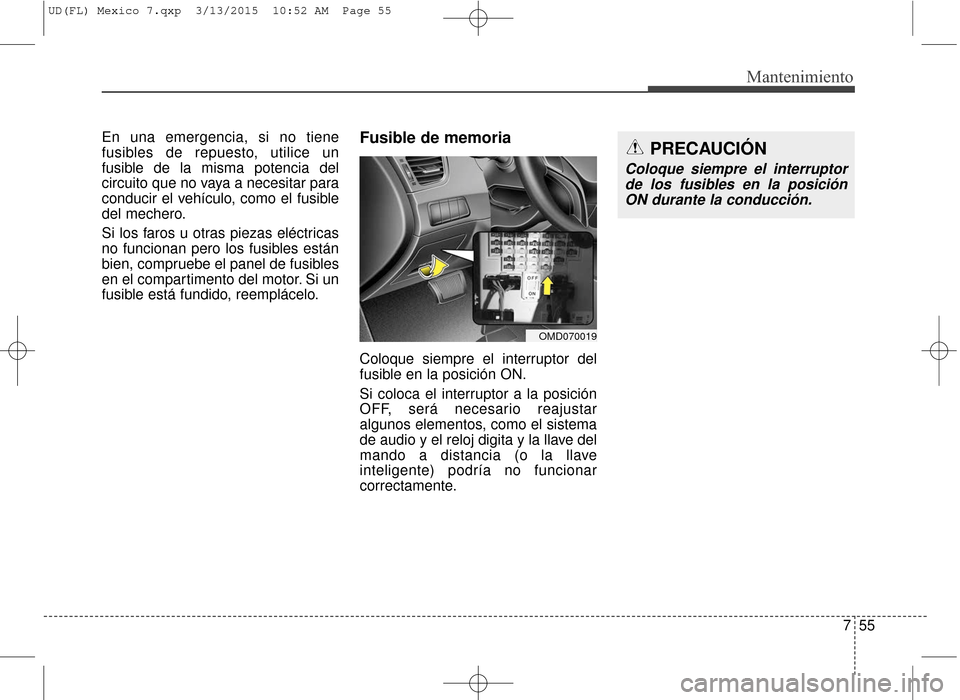

En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del motor. Si un
fusible está fundido, reemplácelo.Fusible de memoria
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digita y la llave del
mando a distancia (o la llave
inteligente) podría no funcionar
correctamente.
OMD070019
PRECAUCIÓN
Coloque siempre el interruptorde los fusibles en la posiciónON durante la conducción.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 55

Mantenimiento
56
7

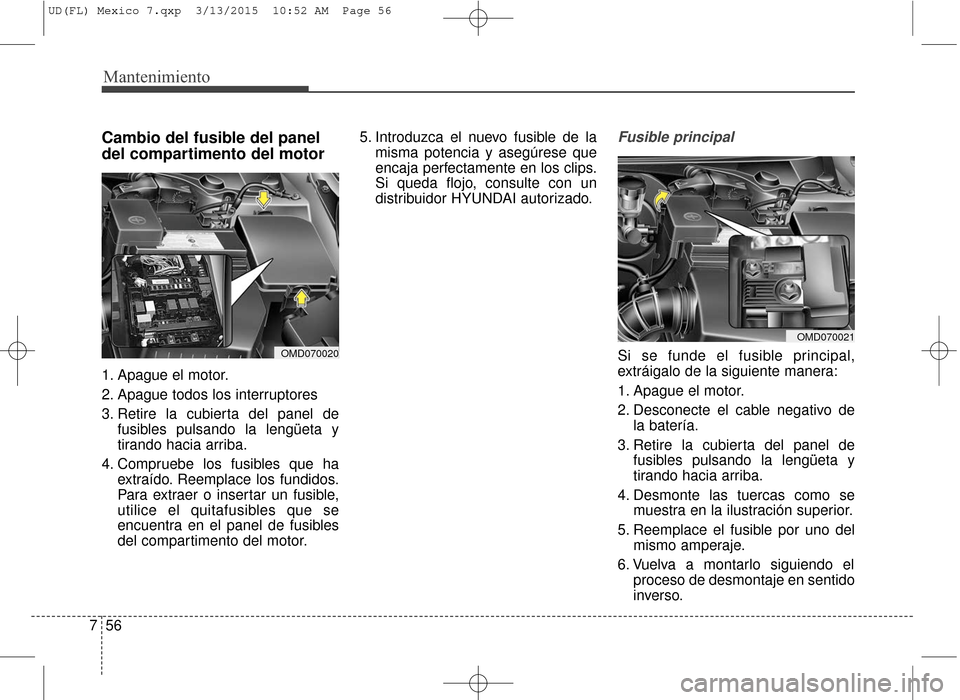

Cambio del fusible del panel
del compartimento del motor
1. Apague el motor.
2. Apague todos los interruptores
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe los fusibles que ha extraído. Reemplace los fundidos.
Para extraer o insertar un fusible,
utilice el quitafusibles que se
encuentra en el panel de fusibles
del compartimento del motor. 5. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, consulte con un
distribuidor HYUNDAI autorizado.
Fusible principal
Si se funde el fusible principal,
extráigalo de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo dela batería.
3. Retire la cubierta del panel de fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se muestra en la ilustración superior.
5. Reemplace el fusible por uno del mismo amperaje.
6. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.OMD070020
OMD070021
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 56

757
Mantenimiento
✽
✽ATENCIÓN
Si se funde el fusible principal,
consulte con un distribuidor
HYUNDAI autorizado.

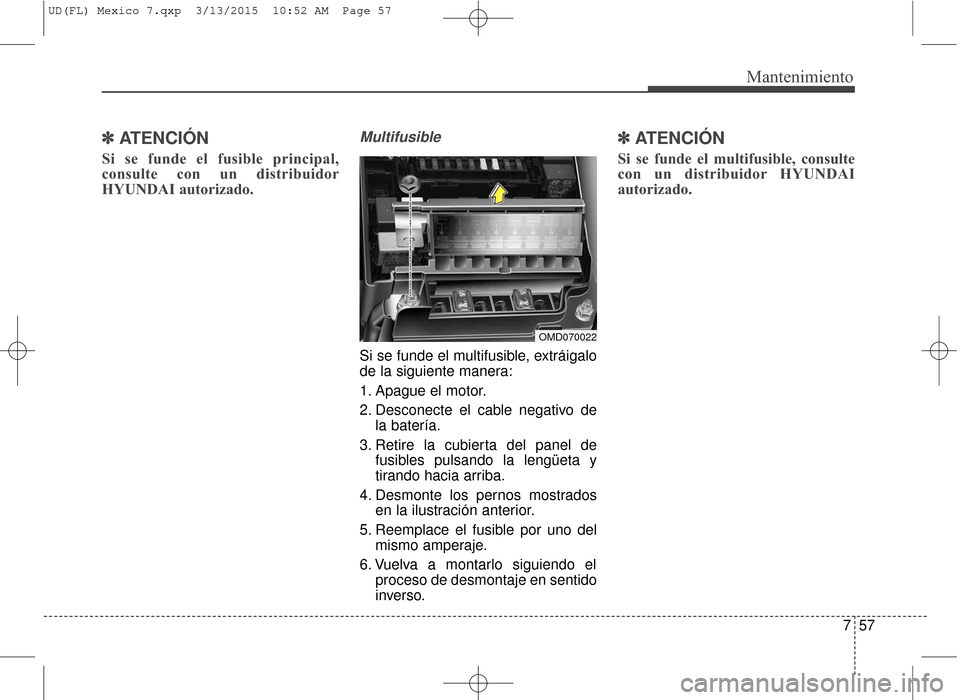

Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta del panel de fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte los pernos mostrados en la ilustración anterior.
5. Reemplace el fusible por uno del mismo amperaje.
6. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.
✽ ✽ATENCIÓN
Si se funde el multifusible, consulte
con un distribuidor HYUNDAI
autorizado.
OMD070022
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 57

Mantenimiento
58
7

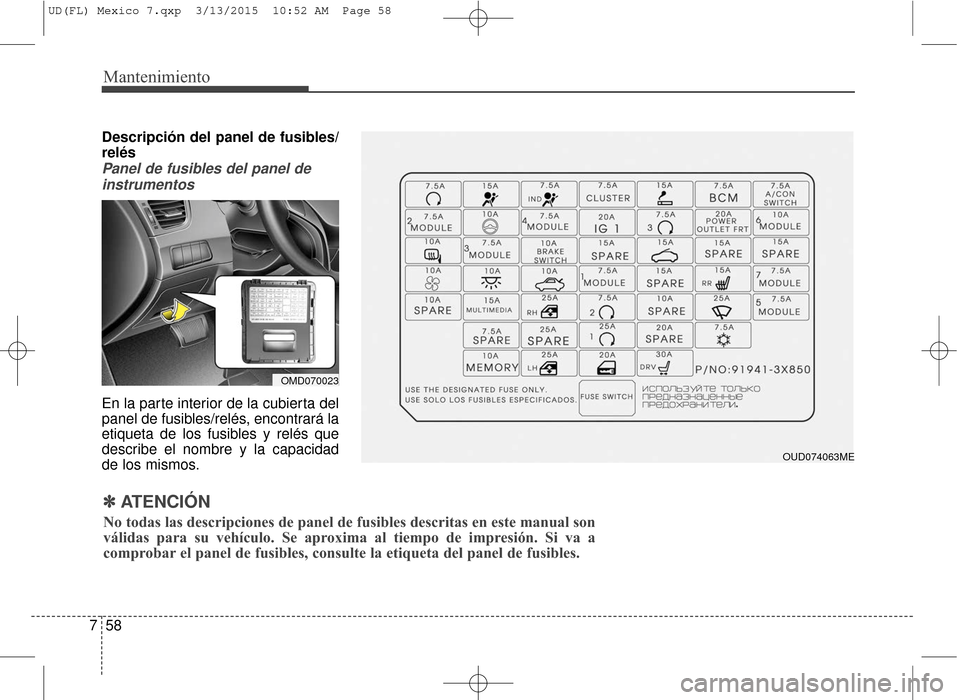

Descripción del panel de fusibles/
relés
Panel de fusibles del panel de
instrumentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
OMD070023
OUD074063ME
✽
✽ ATENCIÓN
No todas las descripciones de panel de fusibles descritas en este manual\
son
válidas para su vehículo. Se aproxima al tiempo de impresión. Si va a
comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 58

759
Mantenimiento

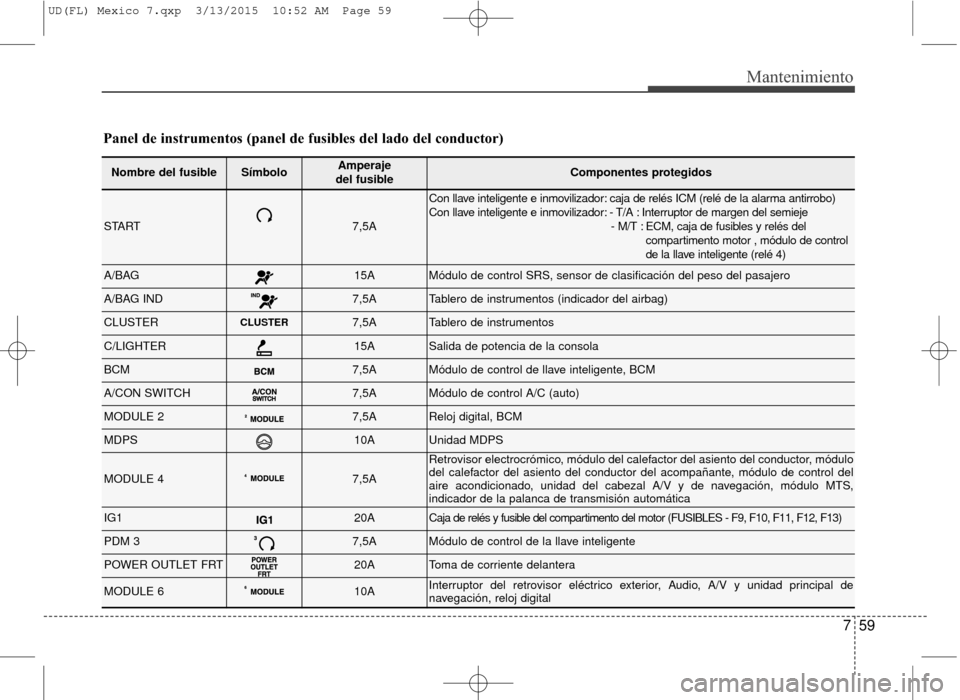

Panel de instrumentos (panel de fusibles del lado del conductor)
Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
START7,5A
Con llave inteligente e inmovilizador: caja de relés ICM (relé de la alarma antirrobo)
Con llave inteligente e inmovilizador: - T/A : Interruptor de margen del semieje - M/T : ECM, caja de fusibles y relés del compartimento motor , módulo de control
de la llave inteligente (relé 4)
A/BAG15AMódulo de control SRS, sensor de clasificación del peso del pasajero
A/BAG IND7,5ATablero de instrumentos (indicador del airbag)
CLUSTERCLUSTER7,5ATablero de instrumentos
C/LIGHTER15ASalida de potencia de la consola
BCM7,5AMódulo de control de llave inteligente, BCM
A/CON SWITCH7,5AMódulo de control A/C (auto)
MODULE 27,5AReloj digital, BCM
MDPS10AUnidad MDPS
MODULE 47,5A
Retrovisor electrocrómico, módulo del calefactor del asiento del conductor, módulo
del calefactor del asiento del conductor del acompañante, módulo de control del
aire acondicionado, unidad del cabezal A/V y de navegación, módulo MTS,
indicador de la palanca de transmisión automática
IG120ACaja de relés y fusible del compartimento del motor (FUSIBLES - F9, F10, F11, F12, F13)
PDM 37,5AMódulo de control de la llave inteligente
POWER OUTLET FRT20AToma de corriente delantera
MODULE 610AInterruptor del retrovisor eléctrico exterior, Audio, A/V y unidad principal de
navegación, reloj digital
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 59

Mantenimiento
60
7

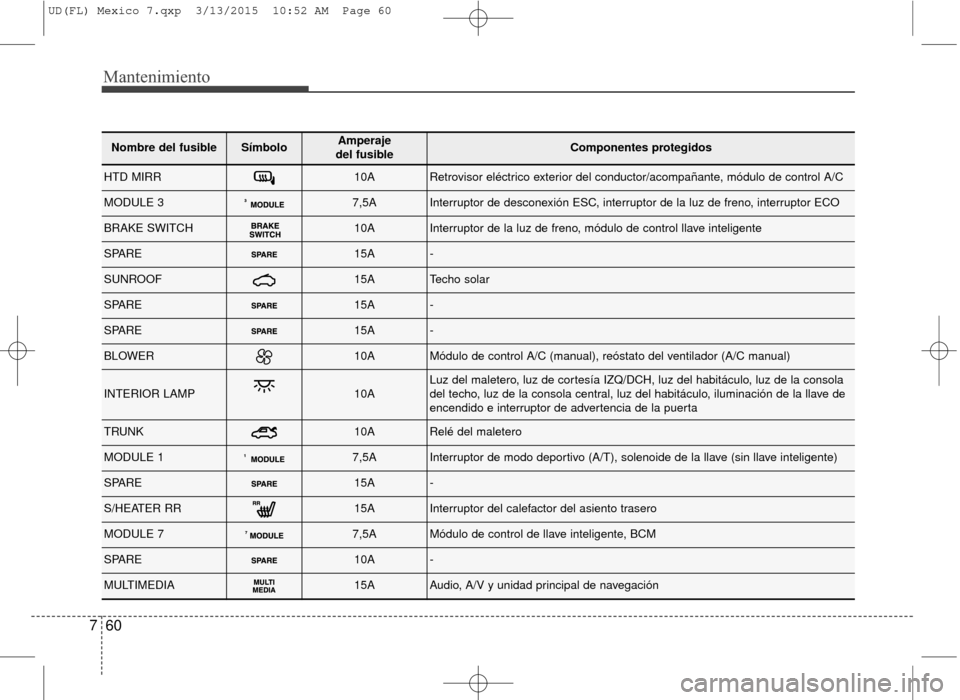

Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
HTD MIRR10ARetrovisor eléctrico exterior del conductor/acompañante, módulo de control A/C
MODULE 37,5AInterruptor de desconexión ESC, interruptor de la luz de freno, interruptor ECO
BRAKE SWITCH10AInterruptor de la luz de freno, módulo de control llave inteligente
SPARE15A-
SUNROOF15ATecho solar
SPARE15A-
SPARE15A-
BLOWER10AMódulo de control A/C (manual), reóstato del ventilador (A/C manual)
INTERIOR LAMP10ALuz del maletero, luz de cortesía IZQ/DCH, luz del habitáculo, luz de la consola
del techo, luz de la consola central, luz del habitáculo, iluminación de la llave de
encendido e interruptor de advertencia de la puerta
TRUNK10ARelé del maletero
MODULE 17,5AInterruptor de modo deportivo (A/T), solenoide de la llave (sin llave inteligente)
SPARE 15A-
S/HEATER RR15AInterruptor del calefactor del asiento trasero
MODULE 77,5AMódulo de control de llave inteligente, BCM
SPARE10A-
MULTIMEDIA15AAudio, A/V y unidad principal de navegación
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 60

761
Mantenimiento

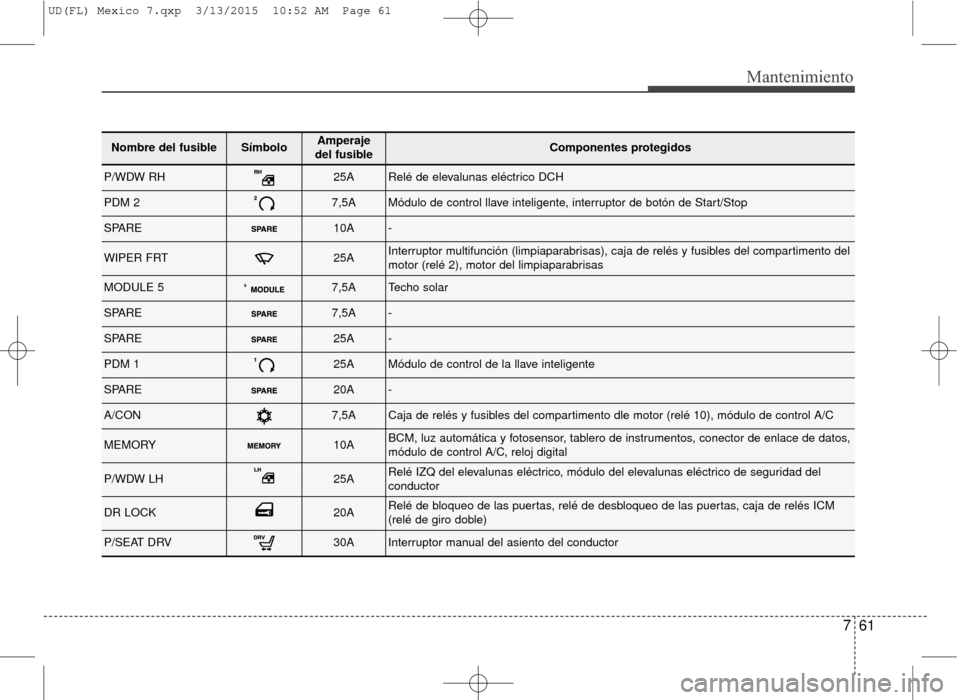

Nombre del fusibleSímboloAmperaje
del fusibleComponentes protegidos
P/WDW RH25ARelé de elevalunas eléctrico DCH
PDM 27,5AMódulo de control llave inteligente, interruptor de botón de Start/Stop
SPARE10A-
WIPER FRT25AInterruptor multifunción (limpiaparabrisas), caja de relés y fusibles del compartimento del
motor (relé 2), motor del limpiaparabrisas
MODULE 57,5ATecho solar
SPARE7,5A-
SPARE25A-
PDM 125AMódulo de control de la llave inteligente
SPARE20A-
A/CON7,5ACaja de relés y fusibles del compartimento dle motor (relé 10), módulo de control A/C
MEMORY10ABCM, luz automática y fotosensor, tablero de instrumentos, conector de enlace de datos,
módulo de control A/C, reloj digital
P/WDW LH25ARelé IZQ del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del
conductor
DR LOCK20ARelé de bloqueo de las puertas, relé de desbloqueo de las puertas, caja de relés ICM
(relé de giro doble)
P/SEAT DRV30AInterruptor manual del asiento del conductor
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 61

Mantenimiento
62
7

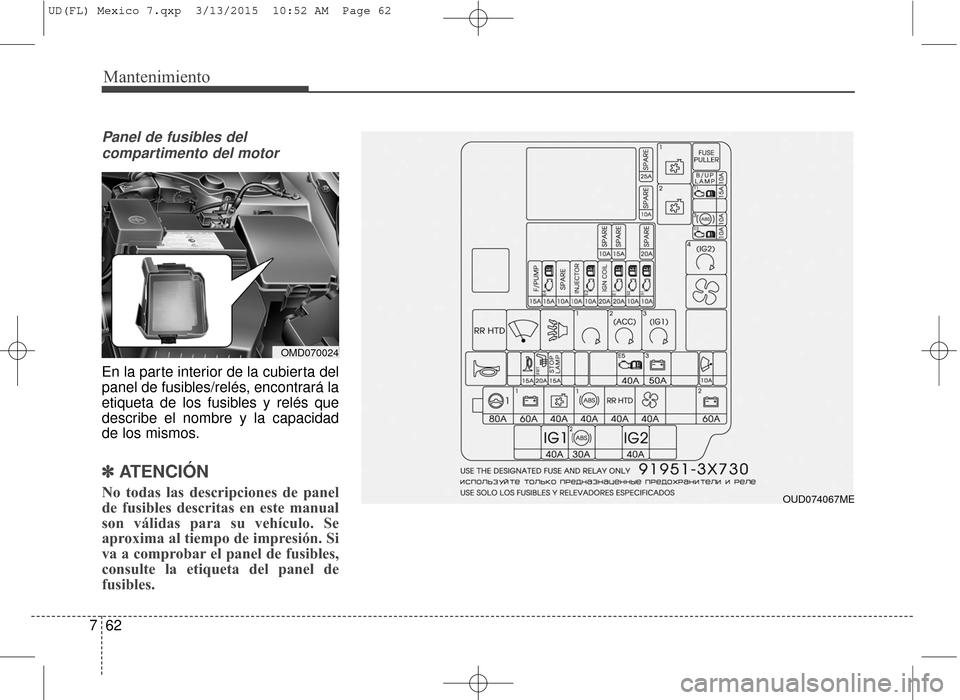

Panel de fusibles del
compartimento del motor
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
✽ ✽ ATENCIÓN
No todas las descripciones de panel
de fusibles descritas en este manual
son válidas para su vehículo. Se
aproxima al tiempo de impresión. Si
va a comprobar el panel de fusibles,
consulte la etiqueta del panel de
fusibles.
OMD070024
OUD074067ME
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 62
