Hyundai Getz 2004 Manual del propietario (in Spanish)

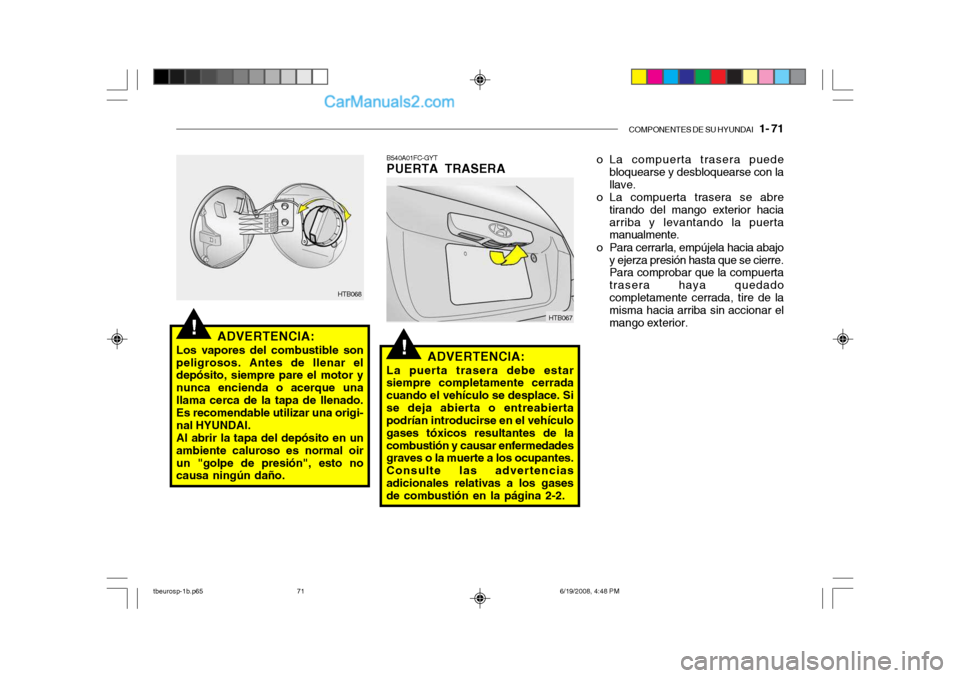

COMPONENTES DE SU HYUNDAI 1- 71
!
!
ADVERTENCIA:
Los vapores del combustible son peligrosos. Antes de llenar el depósito, siempre pare el motor y nunca encienda o acerque unallama cerca de la tapa de llenado. Es recomendable utilizar una origi- nal HYUNDAI.Al abrir la tapa del depósito en unambiente caluroso es normal oirun "golpe de presión", esto no causa ningún daño.
HTB067
HTB068 B540A01FC-GYT PUERTA TRASERA
ADVERTENCIA:
La puerta trasera debe estar
siempre completamente cerrada cuando el vehículo se desplace. Sise deja abierta o entreabierta podrían introducirse en el vehículo gases tóxicos resultantes de lacombustión y causar enfermedades graves o la muerte a los ocupantes. Consulte las advertenciasadicionales relativas a los gases de combustión en la página 2-2. o La compuerta trasera puede
bloquearse y desbloquearse con la llave.
o La compuerta trasera se abre tirando del mango exterior haciaarriba y levantando la puerta manualmente.
o Para cerrarla, empújela hacia abajo y ejerza presión hasta que se cierre.Para comprobar que la compuerta trasera haya quedadocompletamente cerrada, tire de la misma hacia arriba sin accionar el mango exterior.
tbeurosp-1b.p65 6/19/2008, 4:48 PM
71

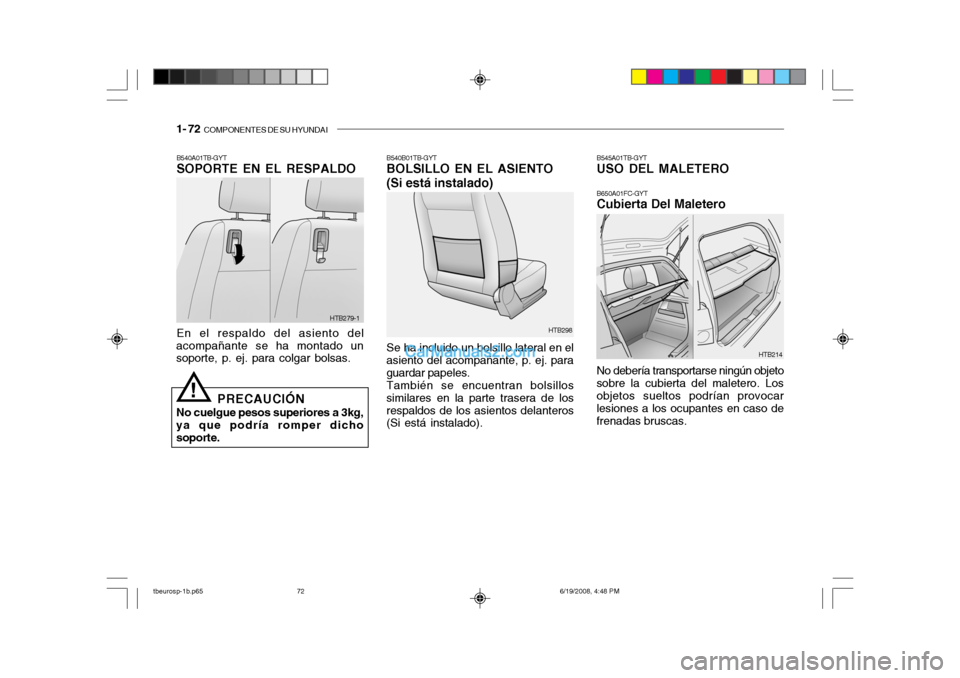

1- 72 COMPONENTES DE SU HYUNDAI
HTB214
HTB298
HTB279-1
B540A01TB-GYT SOPORTE EN EL RESPALDO En el respaldo del asiento del
acompañante se ha montado un soporte, p. ej. para colgar bolsas.
PRECAUCIÓN
No cuelgue pesos superiores a 3kg, ya que podría romper dichosoporte.
! B540B01TB-GYT BOLSILLO EN EL ASIENTO (Si está instalado) Se ha incluido un bolsillo lateral en el
asiento del acompañante, p. ej. para guardar papeles. También se encuentran bolsillos
similares en la parte trasera de losrespaldos de los asientos delanteros (Si está instalado). B545A01TB-GYTUSO DEL MALETERO B650A01FC-GYT Cubierta Del Maletero No debería transportarse ningún objeto
sobre la cubierta del maletero. Los objetos sueltos podrían provocar lesiones a los ocupantes en caso defrenadas bruscas.
tbeurosp-1b.p65 6/19/2008, 4:48 PM
72

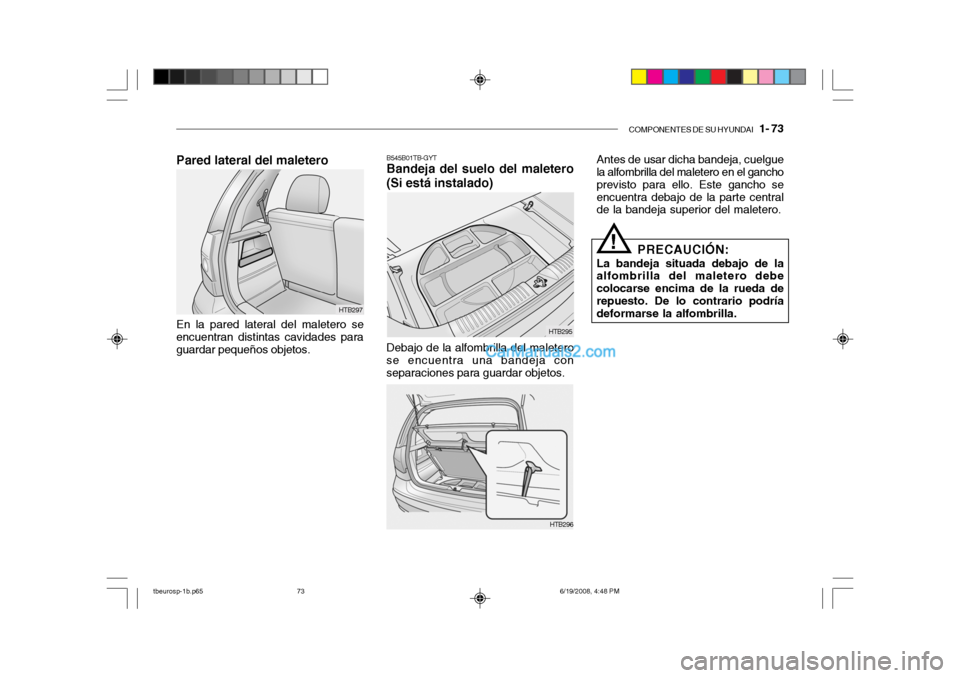

COMPONENTES DE SU HYUNDAI 1- 73
Pared lateral del maletero
HTB295
HTB296
HTB297
En la pared lateral del maletero se encuentran distintas cavidades para guardar pequeños objetos. B545B01TB-GYT Bandeja del suelo del maletero (Si está instalado) Debajo de la alfombrilla del maletero
se encuentra una bandeja con separaciones para guardar objetos. Antes de usar dicha bandeja, cuelgue la alfombrilla del maletero en el gancho previsto para ello. Este gancho seencuentra debajo de la parte central de la bandeja superior del maletero.
PRECAUCIÓN:
La bandeja situada debajo de laalfombrilla del maletero debe colocarse encima de la rueda derepuesto. De lo contrario podría deformarse la alfombrilla.
!
tbeurosp-1b.p65 6/19/2008, 4:48 PM
73

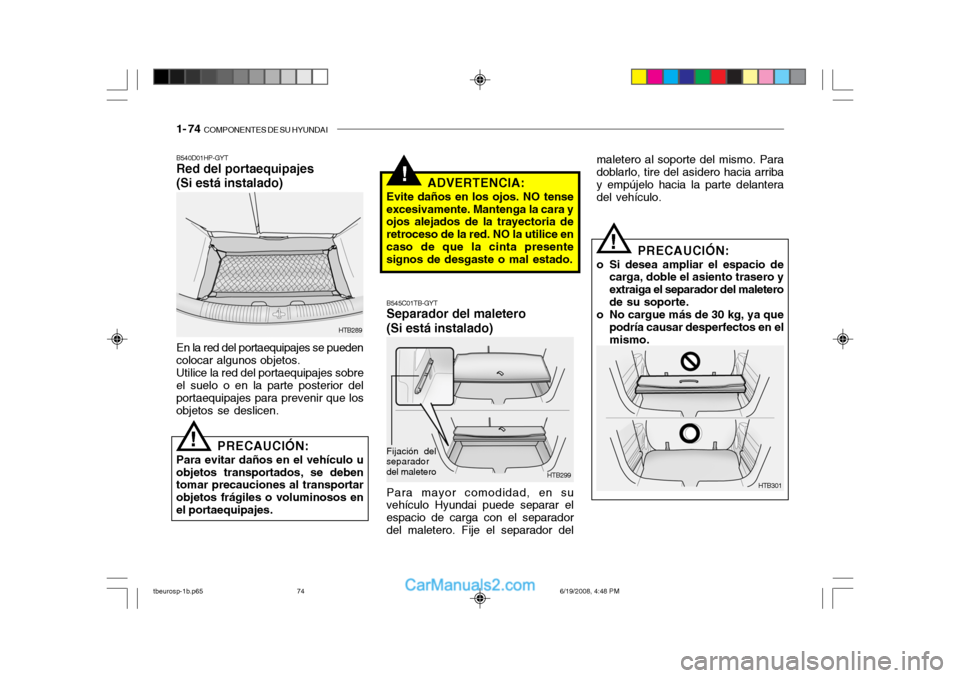

1- 74 COMPONENTES DE SU HYUNDAI
!
!
B540D01HP-GYT Red del portaequipajes (Si está instalado) En la red del portaequipajes se pueden colocar algunos objetos. Utilice la red del portaequipajes sobre el suelo o en la parte posterior del portaequipajes para prevenir que losobjetos se deslicen.
HTB289
HTB299
Fijación del
separador del maletero
B545C01TB-GYT Separador del maletero (Si está instalado) Para mayor comodidad, en su
vehículo Hyundai puede separar el espacio de carga con el separadordel maletero. Fije el separador del PRECAUCIÓN:
o Si desea ampliar el espacio de carga, doble el asiento trasero yextraiga el separador del maleterode su soporte.
o No cargue más de 30 kg, ya que podría causar desperfectos en el mismo.
!
PRECAUCIÓN:
Para evitar daños en el vehículo u objetos transportados, se deben tomar precauciones al transportar objetos frágiles o voluminosos enel portaequipajes. ADVERTENCIA:
Evite daños en los ojos. NO tense
excesivamente. Mantenga la cara y ojos alejados de la trayectoria de retroceso de la red. NO la utilice encaso de que la cinta presente signos de desgaste o mal estado.
HTB301
maletero al soporte del mismo. Paradoblarlo, tire del asidero hacia arriba y empújelo hacia la parte delanteradel vehículo.
tbeurosp-1b.p65
6/19/2008, 4:48 PM
74

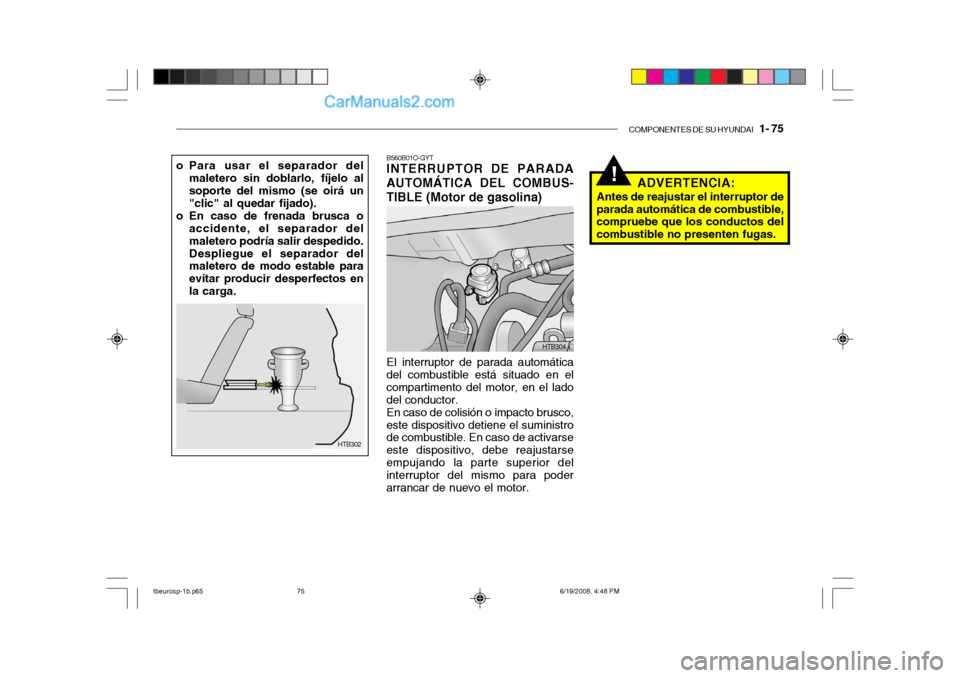

COMPONENTES DE SU HYUNDAI 1- 75
!
B560B01O-GYT INTERRUPTOR DE PARADA
AUTOMÁTICA DEL COMBUS-
TIBLE (Motor de gasolina)
El interruptor de parada automática
del combustible está situado en el compartimento del motor, en el ladodel conductor.
En caso de colisión o impacto brusco,
este dispositivo detiene el suministro de combustible. En caso de activarse este dispositivo, debe reajustarseempujando la parte superior del interruptor del mismo para poder arrancar de nuevo el motor. ADVERTENCIA:
Antes de reajustar el interruptor deparada automática de combustible, compruebe que los conductos del combustible no presenten fugas.
o Para usar el separador del
maletero sin doblarlo, fíjelo alsoporte del mismo (se oirá un "clic" al quedar fijado).
o En caso de frenada brusca o accidente, el separador del maletero podría salir despedido.Despliegue el separador del maletero de modo estable para evitar producir desperfectos enla carga.
HTB302
HTB304
tbeurosp-1b.p65 6/19/2008, 4:48 PM
75

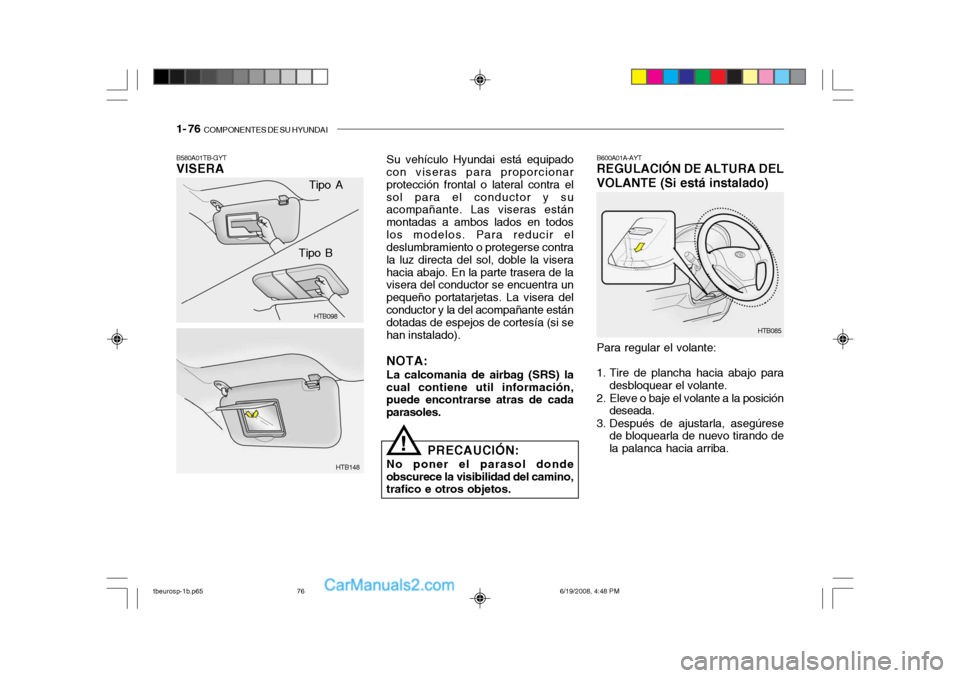

1- 76 COMPONENTES DE SU HYUNDAI
Tipo A
HTB098
HTB148
Tipo B
B580A01TB-GYT VISERA
Su vehículo Hyundai está equipado
con viseras para proporcionar protección frontal o lateral contra elsol para el conductor y su acompañante. Las viseras están montadas a ambos lados en todoslos modelos. Para reducir el deslumbramiento o protegerse contra la luz directa del sol, doble la viserahacia abajo. En la parte trasera de la visera del conductor se encuentra un pequeño portatarjetas. La visera delconductor y la del acompañante están dotadas de espejos de cortesía (si se han instalado).
NOTA: La calcomania de airbag (SRS) la
cual contiene util información, puede encontrarse atras de cada parasoles.
PRECAUCIÓN:
No poner el parasol donde
obscurece la visibilidad del camino, trafico e otros objetos.
! B600A01A-AYT REGULACIÓN DE ALTURA DEL VOLANTE (Si está instalado)
HTB085
Para regular el volante:
1. Tire de plancha hacia abajo para desbloquear el volante.
2. Eleve o baje el volante a la posición deseada.
3. Después de ajustarla, asegúrese de bloquearla de nuevo tirando de la palanca hacia arriba.
tbeurosp-1b.p65 6/19/2008, 4:48 PM
76

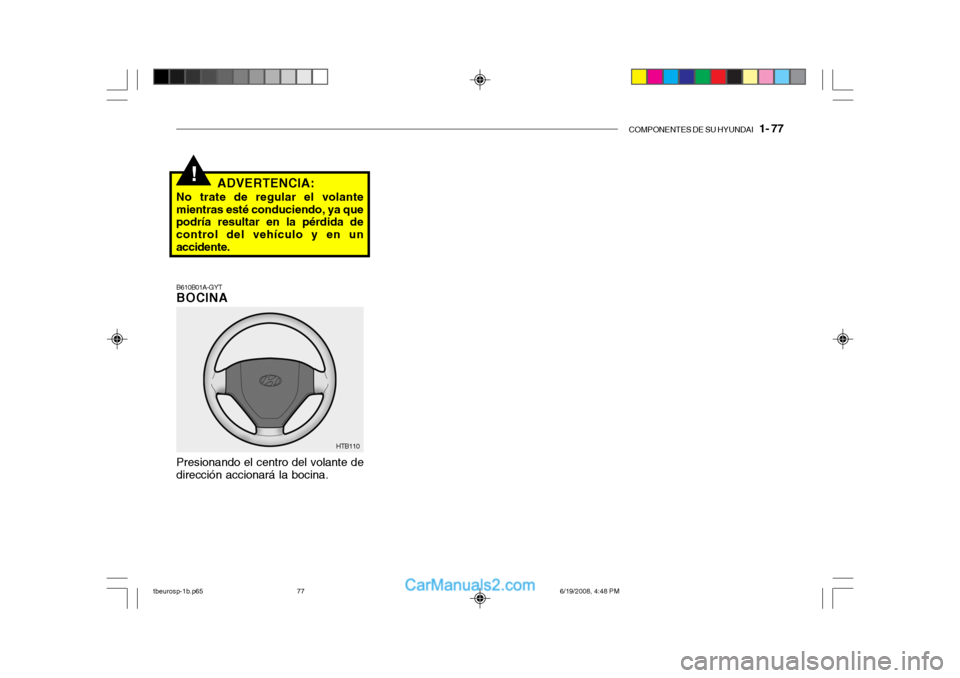

COMPONENTES DE SU HYUNDAI 1- 77
!
B610B01A-GYT BOCINA Presionando el centro del volante de dirección accionará la bocina. ADVERTENCIA:
No trate de regular el volante
mientras esté conduciendo, ya quepodría resultar en la pérdida de control del vehículo y en unaccidente.
HTB110
tbeurosp-1b.p65 6/19/2008, 4:48 PM
77

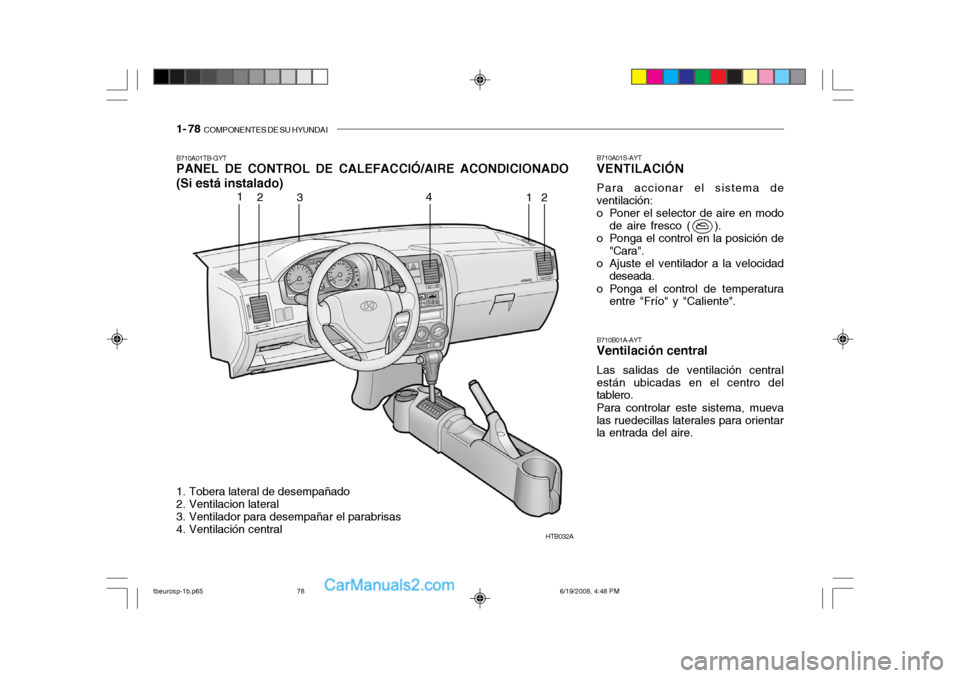

1- 78 COMPONENTES DE SU HYUNDAI
HTB032A
1
2 3 4
12
1. Tobera lateral de desempañado
2. Ventilacion lateral
3. Ventilador para desempañar el parabrisas
4. Ventilación central
B710A01TB-GYT PANEL DE CONTROL DE CALEFACCIÓ/AIRE ACONDICIONADO (Si está instalado)
B710B01A-AYT Ventilación central Las salidas de ventilación central
están ubicadas en el centro del tablero.
Para controlar este sistema, mueva
las ruedecillas laterales para orientarla entrada del aire. B710A01S-AYTVENTILACIÓN Para accionar el sistema de
ventilación:
o Poner el selector de aire en modo
de aire fresco ( ).
o Ponga el control en la posición de
"Cara".
o Ajuste el ventilador a la velocidad
deseada.
o Ponga el control de temperatura entre "Frío" y "Caliente".
tbeurosp-1b.p65 6/19/2008, 4:48 PM
78

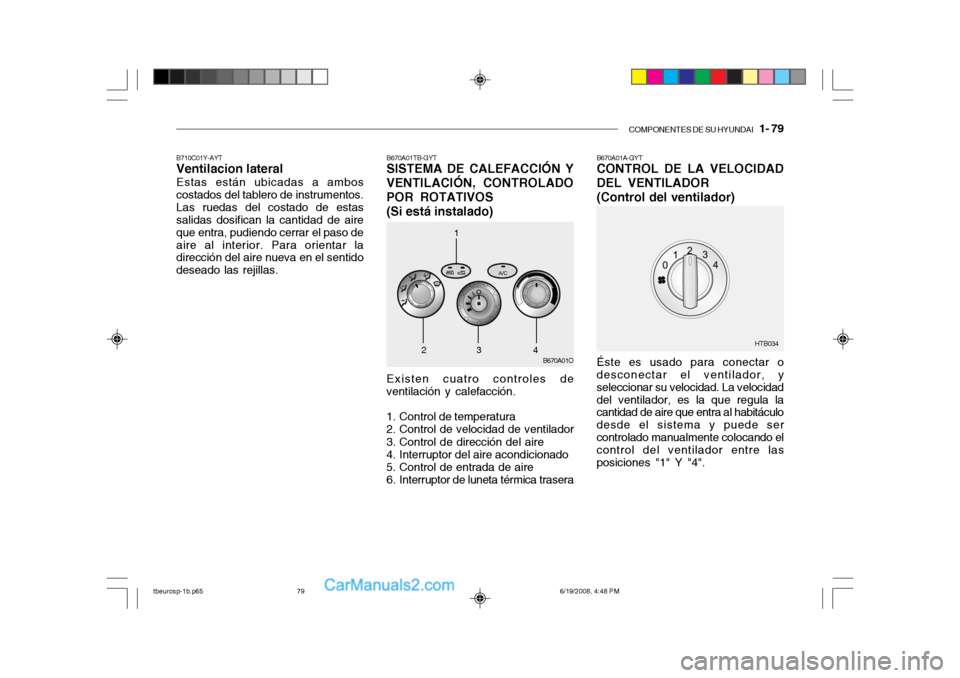

COMPONENTES DE SU HYUNDAI 1- 79
B670A01TB-GYT SISTEMA DE CALEFACCIÓN Y
VENTILACIÓN, CONTROLADO POR ROTATIVOS
(Si está instalado) Existen cuatro controles de ventilación y calefacción.
1. Control de temperatura
2. Control de velocidad de ventilador
3. Control de dirección del aire
4. Interruptor del aire acondicionado
5. Control de entrada de aire
6. Interruptor de luneta térmica trasera B670A01A-GYT CONTROL DE LA VELOCIDAD DEL VENTILADOR (Control del ventilador) Éste es usado para conectar o desconectar el ventilador, y seleccionar su velocidad. La velocidaddel ventilador, es la que regula la cantidad de aire que entra al habitáculo desde el sistema y puede sercontrolado manualmente colocando el control del ventilador entre las posiciones "1" Y "4".
B710C01Y-AYT Ventilacion lateral Estas están ubicadas a ambos costados del tablero de instrumentos. Las ruedas del costado de estas salidas dosifican la cantidad de aire que entra, pudiendo cerrar el paso deaire al interior. Para orientar la dirección del aire nueva en el sentido deseado las rejillas.
HTB034
B670A01O
1
2
34
tbeurosp-1b.p65 6/19/2008, 4:48 PM
79

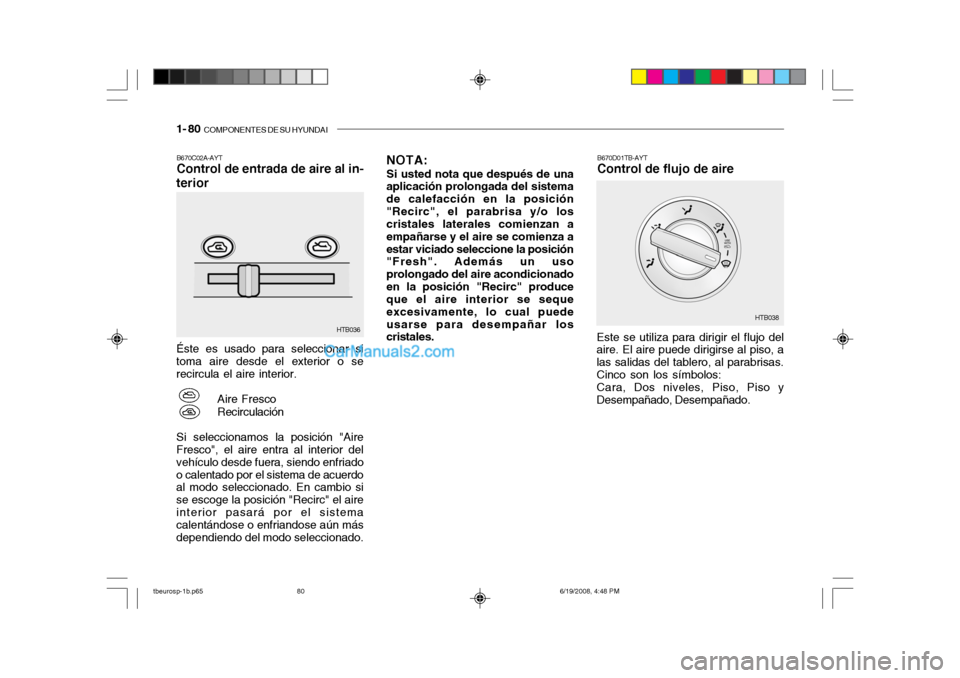

1- 80 COMPONENTES DE SU HYUNDAI
B670C02A-AYT Control de entrada de aire al in-
terior Éste es usado para seleccionar si toma aire desde el exterior o se recircula el aire interior.
Aire Fresco Recirculación
Si seleccionamos la posición "Aire Fresco", el aire entra al interior del vehículo desde fuera, siendo enfriadoo calentado por el sistema de acuerdo al modo seleccionado. En cambio si se escoge la posición "Recirc" el aireinterior pasará por el sistema calentándose o enfriandose aún más dependiendo del modo seleccionado. HTB036B670D01TB-AYT Control de flujo de aire
Este se utiliza para dirigir el flujo del
aire. El aire puede dirigirse al piso, a las salidas del tablero, al parabrisas.Cinco son los símbolos:
Cara, Dos niveles, Piso, Piso y
Desempañado, Desempañado. HTB038
NOTA: Si usted nota que después de una
aplicación prolongada del sistema de calefacción en la posición"Recirc", el parabrisa y/o los cristales laterales comienzan a empañarse y el aire se comienza aestar viciado seleccione la posición "Fresh". Además un uso prolongado del aire acondicionadoen la posición "Recirc" produce que el aire interior se seque excesivamente, lo cual puedeusarse para desempañar los cristales.
tbeurosp-1b.p65 6/19/2008, 4:48 PM
80
