Hyundai Grand i10 2016 Manual del propietario (in Spanish)

469
Características de su vehículo
✽ATENCIÓN
Si desea desempañar el parabrisas, con-
sulte el apartado "Descongelar y desem-
pañar el parabrisas" en este capítulo.

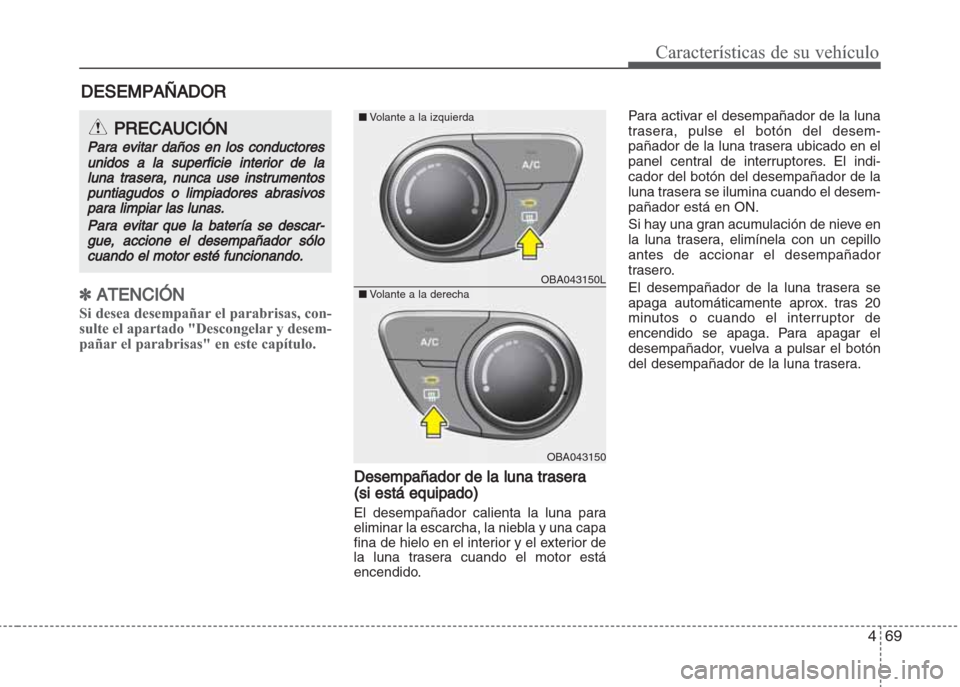

Desempañador de la luna trasera
(si está equipado)
El desempañador calienta la luna para
eliminar la escarcha, la niebla y una capa
fina de hielo en el interior y el exterior de
la luna trasera cuando el motor está
encendido.Para activar el desempañador de la luna
trasera, pulse el botón del desem-
pañador de la luna trasera ubicado en el
panel central de interruptores. El indi-
cador del botón del desempañador de la
luna trasera se ilumina cuando el desem-
pañador está en ON.
Si hay una gran acumulación de nieve en
la luna trasera, elimínela con un cepillo
antes de accionar el desempañador
trasero.
El desempañador de la luna trasera se
apaga automáticamente aprox. tras 20
minutos o cuando el interruptor de
encendido se apaga. Para apagar el
desempañador, vuelva a pulsar el botón
del desempañador de la luna trasera.
DESEMPAÑADOR
PRECAUCIÓN
Para evitar daños en los conductores
unidos a la superficie interior de la
luna trasera, nunca use inst
rumentos
puntiagudos o limpiadores abrasivos
para limpiar las lunas.
Para evitar que la batería se desca
r-
gue, accione el desempañador sólo
cuando el motor esté funcionando.
OBA043150L
OBA043150
■Volante a la izquierda
■Volante a la derecha

Características de su vehículo
70 4

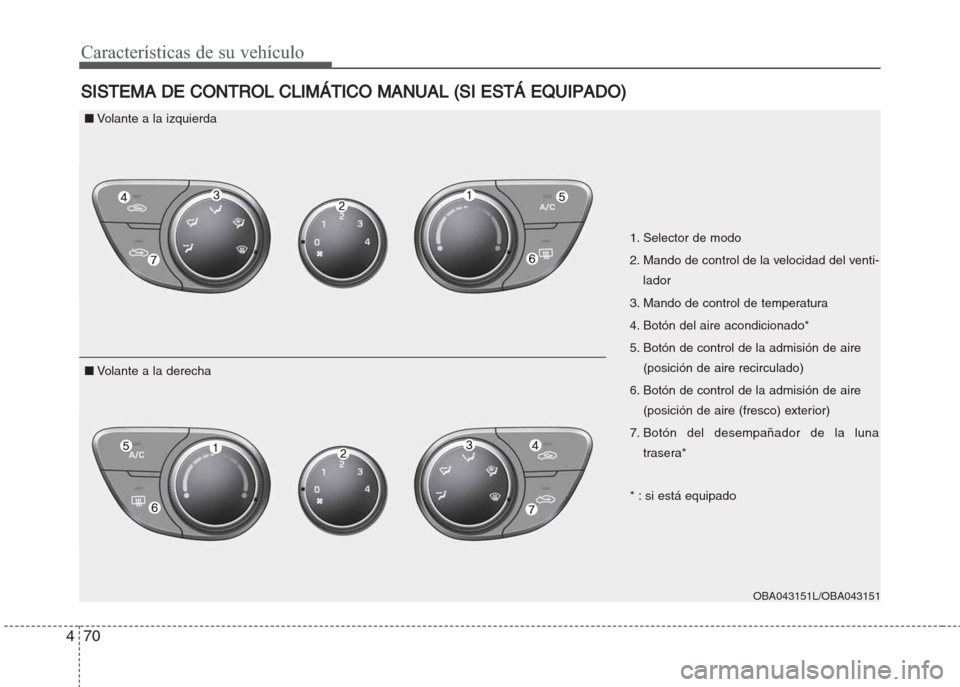

SISTEMA DE CONTROL CLIMÁTICO MANUAL (SI ESTÁ EQUIPADO)
1. Selector de modo
2. Mando de control de la velocidad del venti-
lador
3. Mando de control de temperatura
4. Botón del aire acondicionado*
5. Botón de control de la admisión de aire
(posición de aire recirculado)
6. Botón de control de la admisión de aire
(posición de aire (fresco) exterior)
7. Botón del desempañador de la luna
trasera*
* : si está equipado
OBA043151L/OBA043151
■Volante a la izquierda
■Volante a la derecha

471
Características de su vehículo

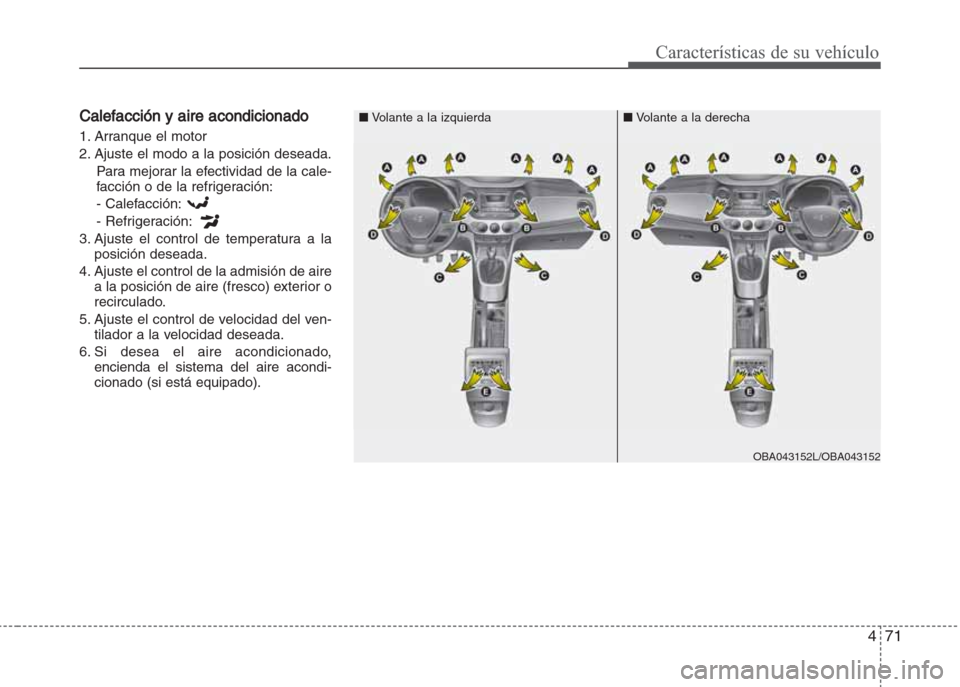

Calefacción y aire acondicionado
1. Arranque el motor
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la cale-
facción o de la refrigeración:
- Calefacción:
- Refrigeración:
3. Ajuste el control de temperatura a la
posición deseada.
4. Ajuste el control de la admisión de aire
a la posición de aire (fresco) exterior o
recirculado.
5. Ajuste el control de velocidad del ven-
tilador a la velocidad deseada.
6. Si desea el aire acondicionado,
encienda el sistema del aire acondi-
cionado (si está equipado).
OBA043152L/OBA043152
■Volante a la derecha ■Volante a la izquierda

Características de su vehículo
72 4

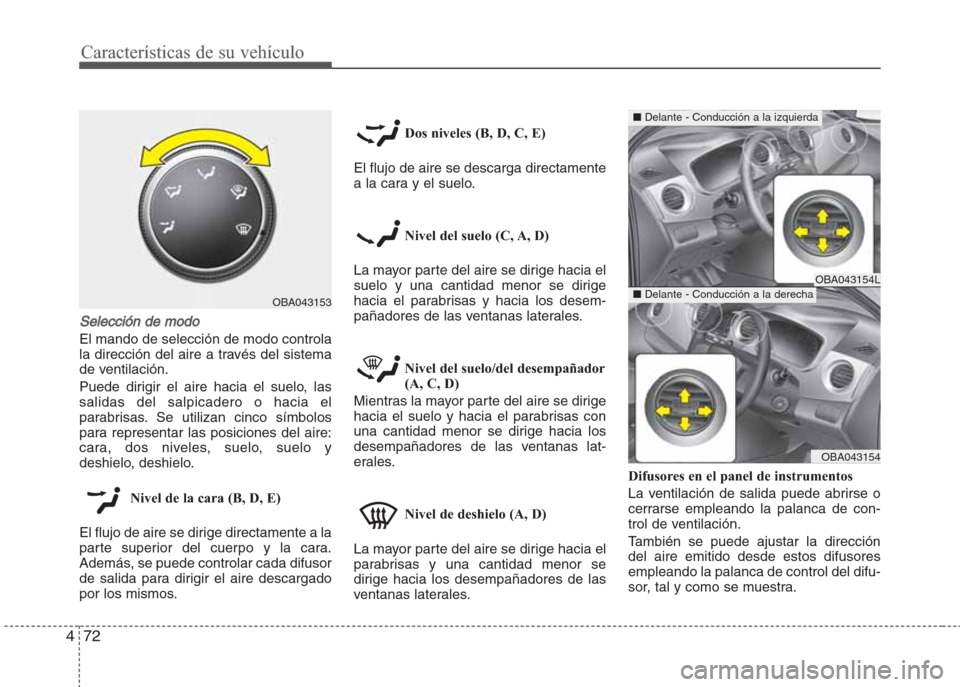

Selección de modo
El mando de selección de modo controla
la dirección del aire a través del sistema
de ventilación.
Puede dirigir el aire hacia el suelo, las
salidas del salpicadero o hacia el
parabrisas. Se utilizan cinco símbolos
para representar las posiciones del aire:
cara, dos niveles, suelo, suelo y
deshielo, deshielo.
Nivel de la cara (B, D, E)
El flujo de aire se dirige directamente a la
parte superior del cuerpo y la cara.
Además, se puede controlar cada difusor
de salida para dirigir el aire descargado
por los mismos.Dos niveles (B, D, C, E)
El flujo de aire se descarga directamente
a la cara y el suelo.
Nivel del suelo (C, A, D)
La mayor parte del aire se dirige hacia el
suelo y una cantidad menor se dirige
hacia el parabrisas y hacia los desem-
pañadores de las ventanas laterales.
Nivel del suelo/del desempañador
(A, C, D)
Mientras la mayor parte del aire se dirige
hacia el suelo y hacia el parabrisas con
una cantidad menor se dirige hacia los
desempañadores de las ventanas lat-
erales.
Nivel de deshielo (A, D)
La mayor parte del aire se dirige hacia el
parabrisas y una cantidad menor se
dirige hacia los desempañadores de las
ventanas laterales.Difusores en el panel de instrumentos
La ventilación de salida puede abrirse o
cerrarse empleando la palanca de con-
trol de ventilación.
También se puede ajustar la dirección
del aire emitido desde estos difusores
empleando la palanca de control del difu-
sor, tal y como se muestra.
OBA043153
OBA043154L
OBA043154
■Delante - Conducción a la izquierda
■Delante - Conducción a la derecha

473
Características de su vehículo

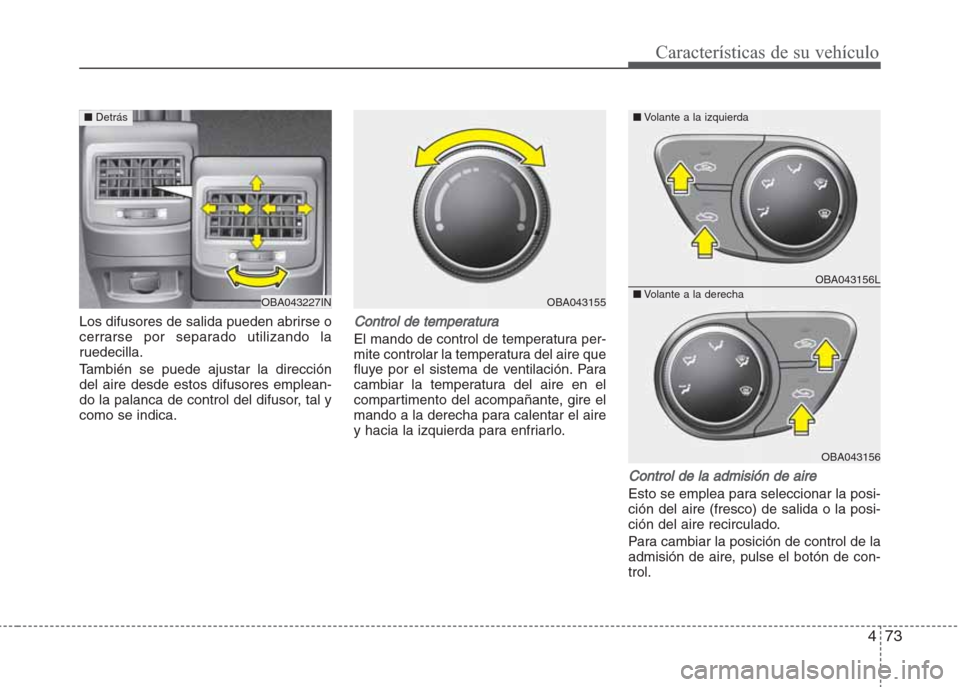

Los difusores de salida pueden abrirse o
cerrarse por separado utilizando la
ruedecilla.
También se puede ajustar la dirección
del aire desde estos difusores emplean-
do la palanca de control del difusor, tal y
como se indica.Control de temperatura
El mando de control de temperatura per-
mite controlar la temperatura del aire que
fluye por el sistema de ventilación. Para
cambiar la temperatura del aire en el
compartimento del acompañante, gire el
mando a la derecha para calentar el aire
y hacia la izquierda para enfriarlo.
Control de la admisión de aire
Esto se emplea para seleccionar la posi-
ción del aire (fresco) de salida o la posi-
ción del aire recirculado.
Para cambiar la posición de control de la
admisión de aire, pulse el botón de con-
trol.
OBA043155
OBA043156L
OBA043156
■Volante a la izquierda
■Volante a la derechaOBA043227IN
■Detrás

Características de su vehículo
74 4

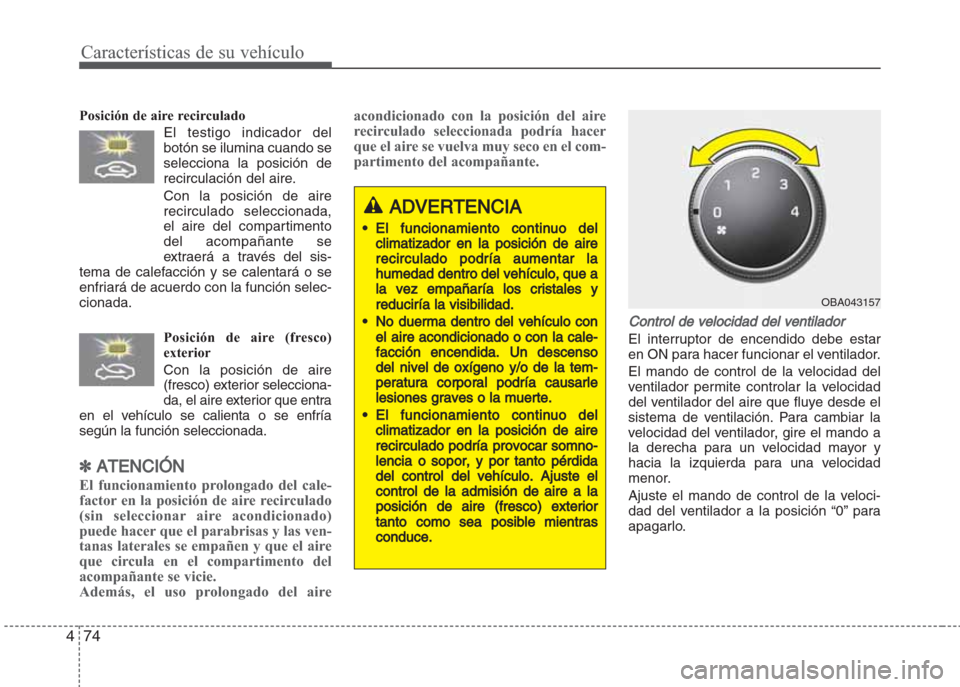

Posición de aire recirculado
El testigo indicador del
botón se ilumina cuando se
selecciona la posición de
recirculación del aire.
Con la posición de aire
recirculado seleccionada,
el aire del compartimento
del acompañante se
extraerá a través del sis-
tema de calefacción y se calentará o se
enfriará de acuerdo con la función selec-
cionada.
Posición de aire (fresco)
exterior
Con la posición de aire
(fresco) exterior selecciona-
da, el aire exterior que entra
en el vehículo se calienta o se enfría
según la función seleccionada.
✽ATENCIÓN
El funcionamiento prolongado del cale-
factor en la posición de aire recirculado
(sin seleccionar aire acondicionado)
puede hacer que el parabrisas y las ven-
tanas laterales se empañen y que el aire
que circula en el compartimento del
acompañante se vicie.
Además, el uso prolongado del aireacondicionado con la posición del aire
recirculado seleccionada podría hacer
que el aire se vuelva muy seco en el com-
partimento del acompañante.
Control de velocidad del ventilador
El interruptor de encendido debe estar
en ON para hacer funcionar el ventilador.
El mando de control de la velocidad del
ventilador permite controlar la velocidad
del ventilador del aire que fluye desde el
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando a
la derecha para un velocidad mayor y
hacia la izquierda para una velocidad
menor.
Ajuste el mando de control de la veloci-
dad del ventilador a la posición “0” para
apagarlo.
ADVERTENCIA
•El funcionamiento continuo del
climatizador en la posición de aire
recirculado podría aumentar la
humed
ad dentro del vehículo, que a
la vez empañaría los cristales y
reduciría la visibilidad.
•No duerma dent
ro del vehículo con
el aire acondicionado o con la cale-
facción encendida. Un descenso
del nivel de oxí
geno y/o de la tem-
peratura corporal podría causarle
lesiones graves o la muerte.
•El funcionamiento co
ntinuo del
climatizador en la posición de aire
recirculado podría provocar somno-
lencia o sopor, y por
tanto pérdida
del control del vehículo. Ajuste el
control de la admisión de aire a la
posición de aire (
fresco) exterior
tanto como sea posible mientras
conduce.
OBA043157

475
Características de su vehículo

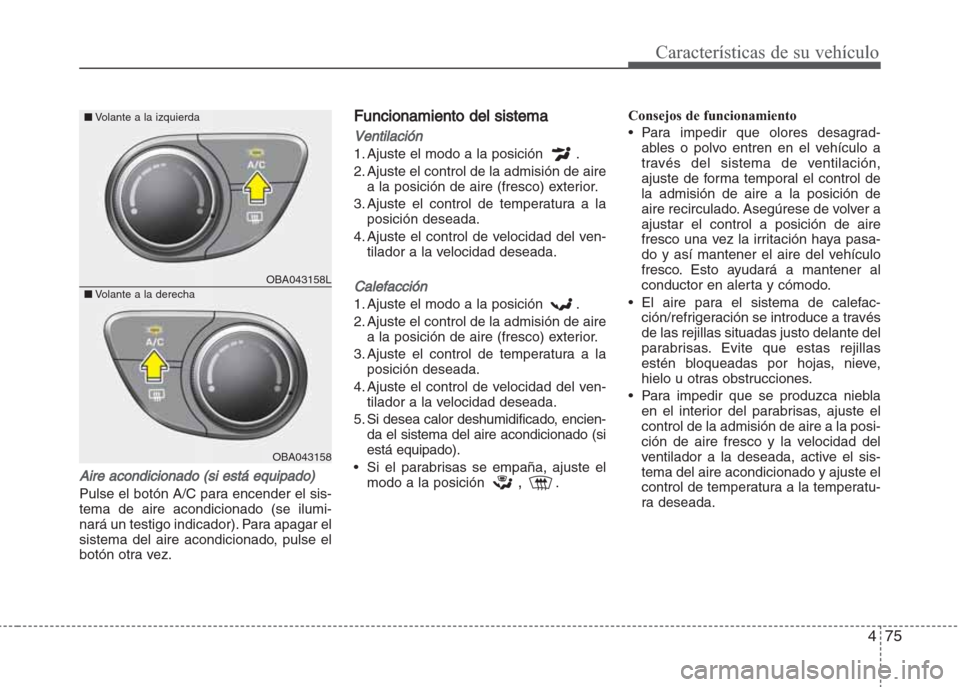

Aire acondicionado (si está equipado)
Pulse el botón A/C para encender el sis-
tema de aire acondicionado (se ilumi-
nará un testigo indicador). Para apagar el
sistema del aire acondicionado, pulse el
botón otra vez.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de aire
a la posición de aire (fresco) exterior.
3. Ajuste el control de temperatura a la
posición deseada.
4. Ajuste el control de velocidad del ven-
tilador a la velocidad deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de aire
a la posición de aire (fresco) exterior.
3. Ajuste el control de temperatura a la
posición deseada.
4. Ajuste el control de velocidad del ven-
tilador a la velocidad deseada.
5. Si desea calor deshumidificado, encien-
da el sistema del aire acondicionado (si
está equipado).
• Si el parabrisas se empaña, ajuste el
modo a la posición
,.Consejos de funcionamiento
• Para impedir que olores desagrad-
ables o polvo entren en el vehículo a
través del sistema de ventilación,
ajuste de forma temporal el control de
la admisión de aire a la posición de
aire recirculado. Asegúrese de volver a
ajustar el control a posición de aire
fresco una vez la irritación haya pasa-
do y así mantener el aire del vehículo
fresco. Esto ayudará a mantener al
conductor en alerta y cómodo.
• El aire para el sistema de calefac-
ción/refrigeración se introduce a través
de las rejillas situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
• Para impedir que se produzca niebla
en el interior del parabrisas, ajuste el
control de la admisión de aire a la posi-
ción de aire fresco y la velocidad del
ventilador a la deseada, active el sis-
tema del aire acondicionado y ajuste el
control de temperatura a la temperatu-
ra deseada.
OBA043158L
OBA043158
■Volante a la izquierda
■Volante a la derecha

Características de su vehículo
76 4

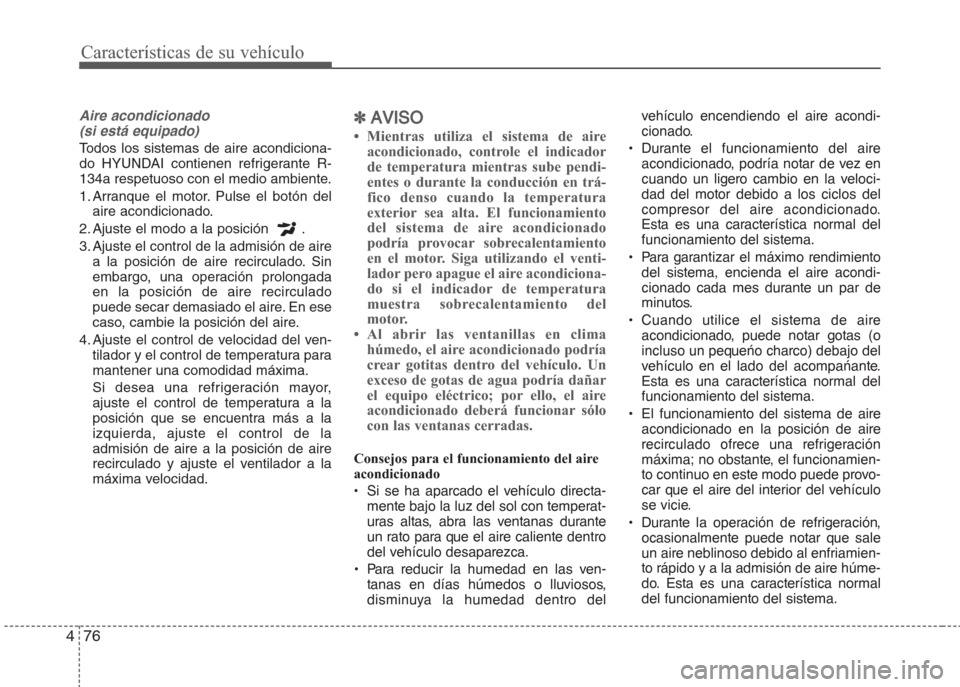

Aire acondicionado
(si está equipado)
Todos los sistemas de aire acondiciona-
do HYUNDAI contienen refrigerante R-
134a respetuoso con el medio ambiente.
1. Arranque el motor. Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de aire
a la posición de aire recirculado. Sin
embargo, una operación prolongada
en la posición de aire recirculado
puede secar demasiado el aire. En ese
caso, cambie la posición del aire.
4. Ajuste el control de velocidad del ven-
tilador y el control de temperatura para
mantener una comodidad máxima.
Si desea una refrigeración mayor,
ajuste el control de temperatura a la
posición que se encuentra más a la
izquierda, ajuste el control de la
admisión de aire a la posición de aire
recirculado y ajuste el ventilador a la
máxima velocidad.
✽AVISO
• Mientras utiliza el sistema de aire
acondicionado, controle el indicador
de temperatura mientras sube pendi-
entes o durante la conducción en trá-
fico denso cuando la temperatura
exterior sea alta. El funcionamiento
del sistema de aire acondicionado
podría provocar sobrecalentamiento
en el motor. Siga utilizando el venti-
lador pero apague el aire acondiciona-
do si el indicador de temperatura
muestra sobrecalentamiento del
motor.
• Al abrir las ventanillas en clima
húmedo, el aire acondicionado podría
crear gotitas dentro del vehículo. Un
exceso de gotas de agua podría dañar
el equipo eléctrico; por ello, el aire
acondicionado deberá funcionar sólo
con las ventanas cerradas.
Consejos para el funcionamiento del aire
acondicionado
• Si se ha aparcado el vehículo directa-
mente bajo la luz del sol con temperat-
uras altas, abra las ventanas durante
un rato para que el aire caliente dentro
del vehículo desaparezca.
• Para reducir la humedad en las ven-
tanas en días húmedos o lluviosos,
disminuya la humedad dentro delvehículo encendiendo el aire acondi-
cionado.
• Durante el funcionamiento del aire
acondicionado, podría notar de vez en
cuando un ligero cambio en la veloci-
dad del motor debido a los ciclos del
compresor del aire acondicionado.
Esta es una característica normal del
funcionamiento del sistema.
• Para garantizar el máximo rendimiento
del sistema, encienda el aire acondi-
cionado cada mes durante un par de
minutos.
• Cuando utilice el sistema de aire
acondicionado, puede notar gotas (o
incluso un pequeńo charco) debajo del
vehículo en el lado del acompańante.
Esta es una característica normal del
funcionamiento del sistema.
• El funcionamiento del sistema de aire
acondicionado en la posición de aire
recirculado ofrece una refrigeración
máxima; no obstante, el funcionamien-
to continuo en este modo puede provo-
car que el aire del interior del vehículo
se vicie.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al enfriamien-
to rápido y a la admisión de aire húme-
do. Esta es una característica normal
del funcionamiento del sistema.

477
Características de su vehículo
Características de su vehículo
El filtro del aire del control del climati-
zador del vehículo filtra el polvo u otros
agentes contaminantes procedentes del
exterior que acceden al interior del
vehículo a través del sistema del aire
acondicionado o del calefactor. Si estas
sustancias se acumulan en el filtro
durante un largo período de tiempo, la
cantidad de aire de los difusores puede
disminuir, lo cual provocaría humedad
excesiva en el interior del parabrisas,
incluso seleccionando la posición de aire
(fresco) exterior. Si esto ocurre,
recomendamos que el filtro de aire del
control climático sea comprobado por un
distribuidor HYUNDAI autorizado.
✽AVISO
• Compruebe el filtro según el calen-
dario de mantenimiento en el capítulo
7.
Si conduce bajo condiciones adversas
como carreteras polvorientas y
abruptas, necesitará realizar cambios
y comprobaciones más frecuentes del
filtro del aire del climatizador.
• Si el caudal de aire desciende repenti-
namente, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
Comprobación de la cantidad de
refrigerante del aire acondicionado
y de lubricante del compresor
Cuando el nivel de refrigerante sea bajo,
el rendimiento del aire acondicionado se
reduce. Un exceso en el llenado también
tiene un impacto negativo en el sistema
de aire acondicionado.
En ese caso, si nota un funcionamiento
extraño, recomendamos que haga revis-
ar el sistema por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
Es importante utilizar la cantidad y el tipo
correctos de aceite y refrigerante. De lo
contrario, se podría dañar el compresor, lo
cual provocaría un funcionamiento incor-
recto del sistema.
OPB049140L
Aire exterior
Aire recirculado
Filtro de aire del
control climático
VentiladorNúcleo del
evaporadorNúcleo del
calefactor
ADVERTENCIA
Una reparación o mantenimiento
indebido podría causar lesiones a la
persona que realiza el mantenimient
o.
Para más información, recomen-
damos que se ponga en contacto con
un distribuidor HYUNDAI autorizado.
Un mantenimiento incorrecto podría
causar lesiones a la persona que real-
iza el mismo.

Características de su vehículo
78 4
• Para conseguir un deshielo máximo,
ajuste el control de temperatura a la
posición máxima derecha/más caliente
y el control de la velocidad del venti-
lador en la más alta.
• Si desea aire caliente hacia el suelo
durante el deshielo, ajuste el modo a la
posición suelo-deshielo.
• Antes de conducir, elimine la nieve y el
hielo del parabrisas, la luneta trasera,
los retrovisores exteriores y las ven-
tanas laterales.
• Elimine la nieve y el hielo del capó y de
la entrada de aire de la rejilla para
mejorar la eficacia de deshielo y del
calefactor y para reducir la posibilidad
de que el parabrisas se empañe en el
interior del vehículo.
Para desempañar el interior del
parabrisas
1. Seleccione cualquier velocidad del ven-
tilador excepto “0”.
2. Seleccione la temperatura deseada.
DESCONGELAR EL PARABRISAS
ADVERTENCIA -
Calefacción del parabrisas
No utilice la posición o
durante el funcionamiento de refrig-
eración en condiciones ambientales
extrem
adamente húmedas. La diferen-
cia entre la temperatura del aire exteri-
or y la del parabrisas podría h
acer que
la superficie exterior del mismo se
empañara, haciendo perder la visibili-
dad. En este caso, a
juste el botón o el
mando de selección de modos a la
posición y el botón o el mando de
control de la vel
ocidad del ventilador a
la velocidad más baja.
OBA043169L
OBA043169 ■Volante a la izquierda
■Volante a la derecha
