Hyundai Grand Santa Fe 2015 Instrukcja Obsługi (in Polish)

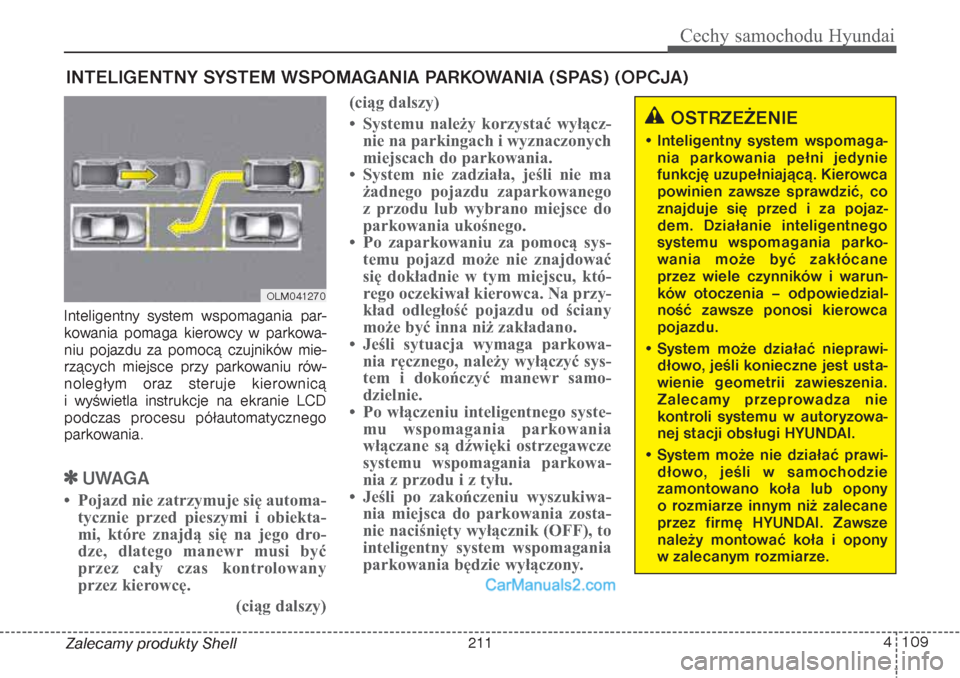

4 109
Cechy samochodu Hyundai
Zalecamy produkty Shell Inteligentny system wspomagania par-
kowania pomaga kierowcy w parkowa-
niu pojazdu za pomocą czujników mie-
rzących miejsce przy parkowaniu rów-
noległym oraz steruje kierownicą
i wyświetla instrukcje na ekranie LCD
podczas procesu półautomatycznego
parkowania.
UWAGA
• Pojazd nie zatrzymuje się automa-
tycznie przed pieszymi i obiekta-
mi, które znajdą się na jego dro-
dze, dlatego manewr musi być
przez cały czas kontrolowany
przez kierowcÄ™.
(ciÄ…g dalszy)(ciÄ…g dalszy)
• Systemu należy korzystać wyłącz-
nie na parkingach i wyznaczonych
miejscach do parkowania.
• System nie zadziała, jeśli nie ma
żadnego pojazdu zaparkowanego
z przodu lub wybrano miejsce do
parkowania ukośnego.
• Po zaparkowaniu za pomocą sys-
temu pojazd może nie znajdować
się dokładnie w tym miejscu, któ-
rego oczekiwał kierowca. Na przy-
kład odległość pojazdu od ściany
może być inna niż zakładano.
• Jeśli sytuacja wymaga parkowa-
nia ręcznego, należy wyłączyć sys-
tem i dokończyć manewr samo-
dzielnie.
• Po włączeniu inteligentnego syste-
mu wspomagania parkowania
włączane są dźwięki ostrzegawcze
systemu wspomagania parkowa-
nia z przodu i z tyłu.
• Jeśli po zakończeniu wyszukiwa-
nia miejsca do parkowania zosta-
nie naciśnięty wyłącznik (OFF), to
inteligentny system wspomagania
parkowania będzie wyłączony.INTELIGENTNY SYSTEM WSPOMAGANIA PARKOWANIA (SPAS) (OPCJA)
OLM041270
OSTRZEŻENIE
• Inteligentny system wspomaga-
nia parkowania pełni jedynie
funkcję uzupełniającą. Kierowca
powinien zawsze sprawdzić, co
znajduje siÄ™ przed i za pojaz-
dem. Działanie inteligentnego
systemu wspomagania parko-
wania może być zakłócane
przez wiele czynników i warun-
ków otoczenia – odpowiedzial-
ność zawsze ponosi kierowca
pojazdu.
• System może działać nieprawi-
dłowo, jeśli konieczne jest usta-
wienie geometrii zawieszenia.
Zalecamy przeprowadza nie
kontroli systemu w autoryzowa-
nej stacji obsługi HYUNDAI.
• System może nie działać prawi-
dłowo, jeśli w samochodzie
zamontowano koła lub opony
o rozmiarze innym niż zalecane
przez firmÄ™ HYUNDAI. Zawsze
należy montować koła i opony
w zalecanym rozmiarze.
211

Cechy samochodu Hyundai110 4
Zalecamy produkty Shell

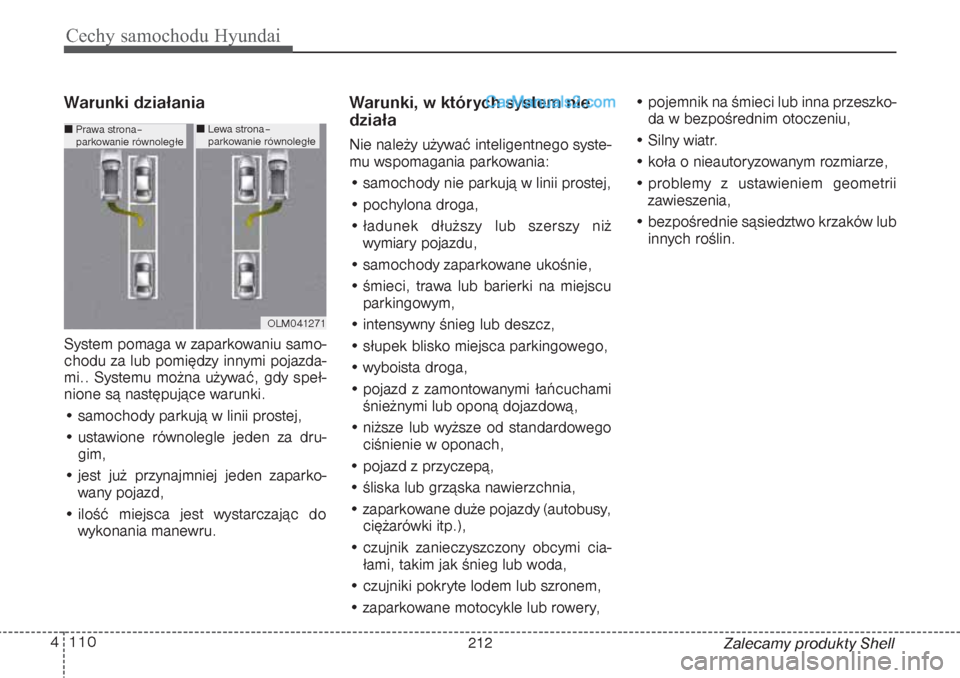

Warunki działaniaSystem pomaga w zaparkowaniu samo-
chodu za lub pomiędzy innymi pojazda-
mi.. Systemu można używać, gdy speł-
nione są następujące warunki.
• samochody parkują w linii prostej,
• ustawione równolegle jeden za dru-
gim,
• jest już przynajmniej jeden zaparko-
wany pojazd,
• ilość miejsca jest wystarczając do
wykonania manewru.
Warunki, w których system nie
działaNie należy używać inteligentnego syste-
mu wspomagania parkowania:
• samochody nie parkują w linii prostej,
• pochylona droga,
• ładunek dłuższy lub szerszy niż
wymiary pojazdu,
• samochody zaparkowane ukośnie,
• śmieci, trawa lub barierki na miejscu
parkingowym,
• intensywny śnieg lub deszcz,
• słupek blisko miejsca parkingowego,
• wyboista droga,
• pojazd z zamontowanymi łańcuchami
śnieżnymi lub oponą dojazdową,
• niższe lub wyższe od standardowego
ciśnienie w oponach,
• pojazd z przyczepą,
• śliska lub grząska nawierzchnia,
• zaparkowane duże pojazdy (autobusy,
ciężarówki itp.),
• czujnik zanieczyszczony obcymi cia-
łami, takim jak śnieg lub woda,
• czujniki pokryte lodem lub szronem,
• zaparkowane motocykle lub rowery,• pojemnik na śmieci lub inna przeszko-
da w bezpośrednim otoczeniu,
• Silny wiatr.
• koła o nieautoryzowanym rozmiarze,
• problemy z ustawieniem geometrii
zawieszenia,
• bezpośrednie sąsiedztwo krzaków lub
innych roślin.
OLM041271
Prawa strona–
parkowanie równoległe
Lewa strona–
parkowanie równoległe
212

4 111
Cechy samochodu Hyundai
Zalecamy produkty Shell

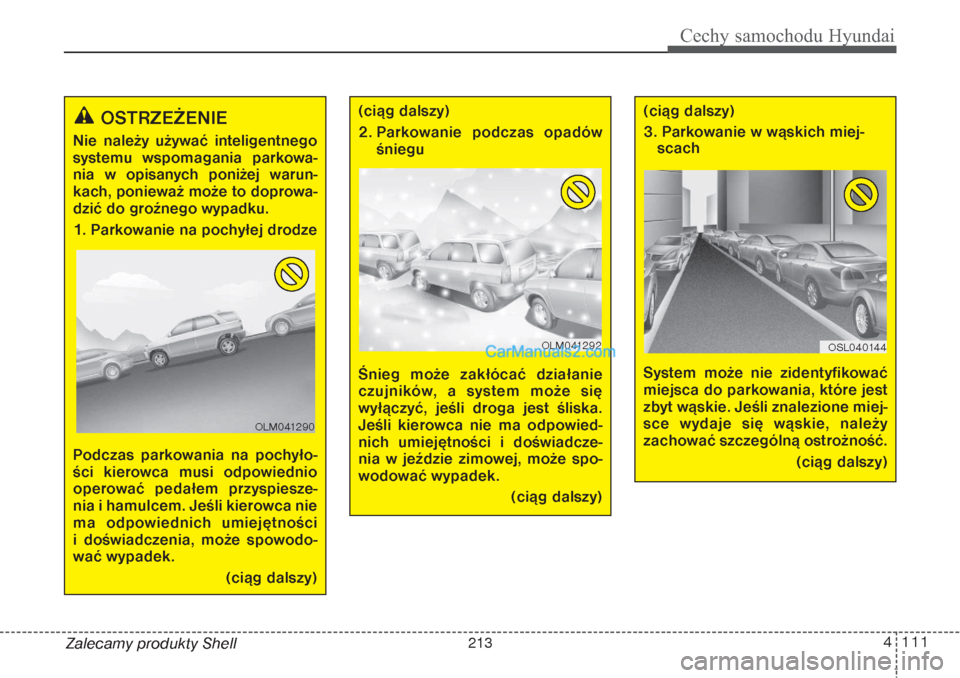

OSTRZEŻENIE
Nie należy używać inteligentnego
systemu wspomagania parkowa-
nia w opisanych poniżej warun-
kach, ponieważ może to doprowa-
dzić do groźnego wypadku.
1. Parkowanie na pochyłej drodze
Podczas parkowania na pochyło-
ści kierowca musi odpowiednio
operować pedałem przyspiesze-
nia i hamulcem. Jeśli kierowca nie
ma odpowiednich umiejętności
i doświadczenia, może spowodo-
wać wypadek.
(ciÄ…g dalszy)
OLM041290
(ciÄ…g dalszy)
2. Parkowanie podczas opadów
śniegu
Śnieg może zakłócać działanie
czujników, a system może się
wyłączyć, jeśli droga jest śliska.
Jeśli kierowca nie ma odpowied-
nich umiejętności i doświadcze-
nia w jeździe zimowej, może spo-
wodować wypadek.
(ciÄ…g dalszy)
(ciÄ…g dalszy)
3. Parkowanie w wÄ…skich miej-
scach
System może nie zidentyfikować
miejsca do parkowania, które jest
zbyt wąskie. Jeśli znalezione miej-
sce wydaje się wąskie, należy
zachować szczególną ostrożność.
(ciÄ…g dalszy)
OLM041292
OSL040144
213

Cechy samochodu Hyundai112 4
Zalecamy produkty Shell
(ciÄ…g dalszy)

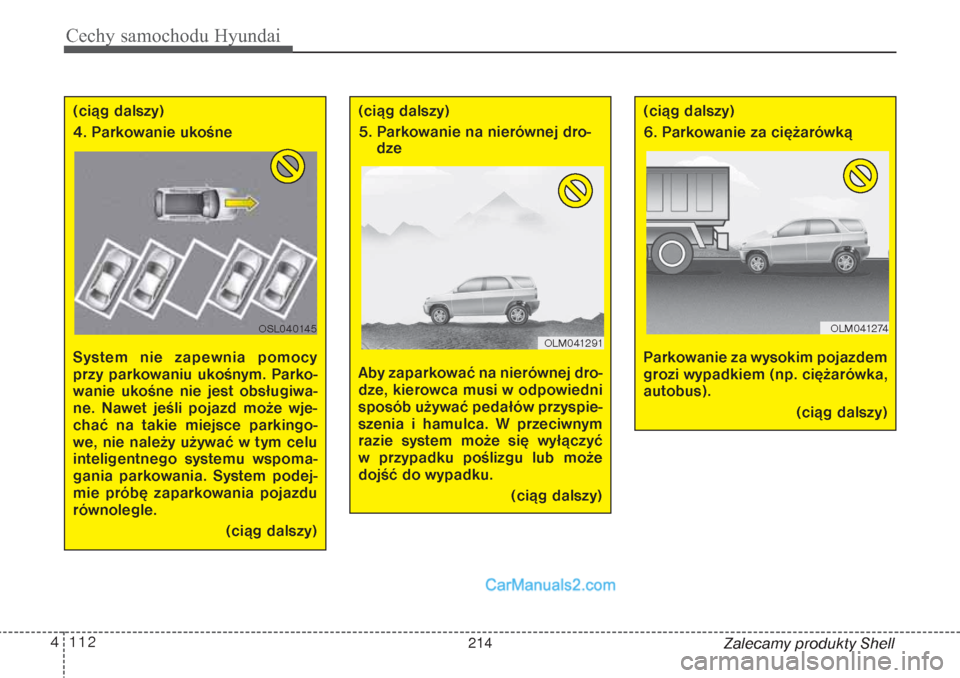

4. Parkowanie ukośne
System nie zapewnia pomocy
przy parkowaniu ukośnym. Parko-
wanie ukośne nie jest obsługiwa-
ne. Nawet jeśli pojazd może wje-
chać na takie miejsce parkingo-
we, nie należy używać w tym celu
inteligentnego systemu wspoma-
gania parkowania. System podej-
mie próbę zaparkowania pojazdu
równolegle.
(ciÄ…g dalszy)
(ciÄ…g dalszy)
5. Parkowanie na nierównej dro-
dze
Aby zaparkować na nierównej dro-
dze, kierowca musi w odpowiedni
sposób używać pedałów przyspie-
szenia i hamulca. W przeciwnym
razie system może się wyłączyć
w przypadku poślizgu lub może
dojść do wypadku.
(ciÄ…g dalszy)
(ciÄ…g dalszy)
6. Parkowanie za ciężarówką
Parkowanie za wysokim pojazdem
grozi wypadkiem (np. ciężarówka,
autobus).
(ciÄ…g dalszy)
OSL040145
OLM041274
OLM041291
214

4 113
Cechy samochodu Hyundai
Zalecamy produkty Shell
Działanie systemu1. Uaktywnienie inteligentnego systemu
wspomagania parkowania.
2. Wybór trybu wspomagania parkowa-
nia.
3. Wyszukiwanie miejsca do zaparko-
wania (powoli jechać do przodu).
4. Zakończenie wyszukiwania (automa-
tyczne przy użyciu czujnika).
5. Sterowanie kierownicÄ…
(1) Przełączanie biegów zgodnie
z instrukcjami na wyświetlaczu LCD.
(2) Wolna jazda z naciskaniem
hamulca.
6. Zakończenie parkowania wspomaga-
nego przez system.
7. W razie potrzeby ręczna korekta miej-
sca postoju pojazdu.
UWAGA
• Przed uaktywnieniem systemu
należy sprawdzić, czy warunki
umożliwiają jego użycie.
• Dla własnego bezpieczeństwa pod-
czas parkowania należy regulować
prędkość jazdy używając tylko
pedału hamulca.
1. Uaktywnienie inteligentnego sys-
temu wspomagania parkowania• Nacisnąć przycisk inteligentnego sys-
temu wspomagania parkowania
(lampka na przycisku zapali siÄ™).
• Inteligentny system wspomagania
parkowania zostanie uaktywniony
(lampka na przycisku zapali siÄ™).
W przypadku wykrycia przeszkody
będzie słyszalny dźwięk ostrzegaw-
czy.
(ciÄ…g dalszy)
7. Przeszkoda na miejscu parko-
wania
System może wyszukać miejsce
do parkowania, na którym znajdu-
je się przeszkoda. Przy próbie
zaparkowania na tym miejscu
może dojść do wypadku.
Nie można polegać wyłącznie na
ocenie inteligentnego systemu
wspomagania parkowania.
OLM041272
ODM042240
215

Cechy samochodu Hyundai114 4

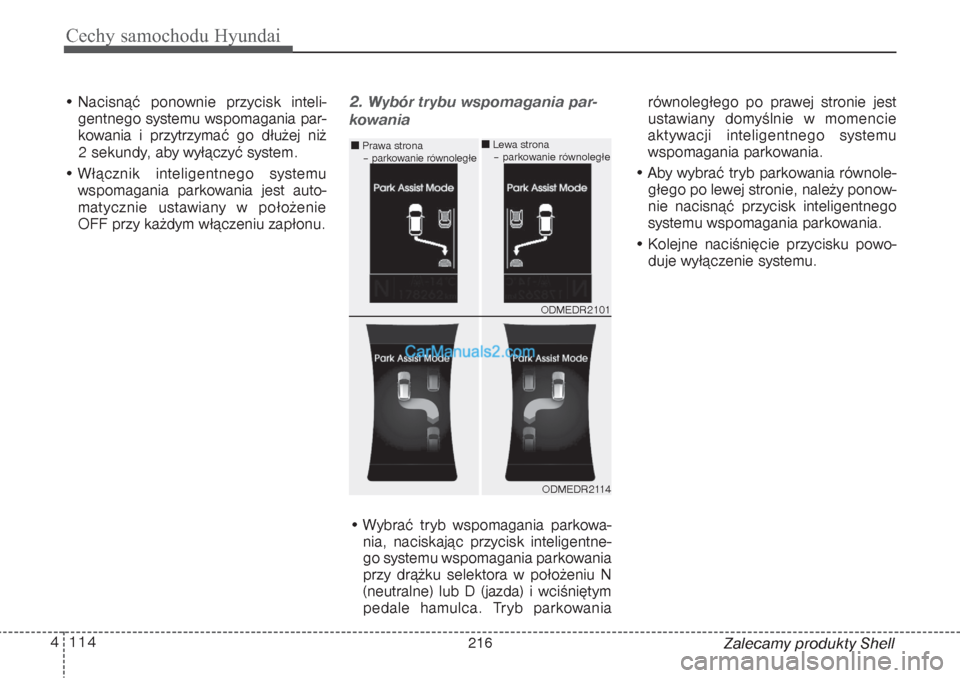

Zalecamy produkty Shell • Nacisnąć ponownie przycisk inteli-
gentnego systemu wspomagania par-
kowania i przytrzymać go dłużej niż
2 sekundy, aby wyłączyć system.
• Włącznik inteligentnego systemu
wspomagania parkowania jest auto-
matycznie ustawiany w położenie
OFF przy każdym włączeniu zapłonu.
2. Wybór trybu wspomagania par-
kowania• Wybrać tryb wspomagania parkowa-
nia, naciskajÄ…c przycisk inteligentne-
go systemu wspomagania parkowania
przy drążku selektora w położeniu N
(neutralne) lub D (jazda) i wciśniętym
pedale hamulca. Tryb parkowaniarównoległego po prawej stronie jest
ustawiany domyślnie w momencie
aktywacji inteligentnego systemu
wspomagania parkowania.
• Aby wybrać tryb parkowania równole-
głego po lewej stronie, należy ponow-
nie nacisnąć przycisk inteligentnego
systemu wspomagania parkowania.
• Kolejne naciśnięcie przycisku powo-
duje wyłączenie systemu.
ODMEDR2114 Prawa strona
– parkowanie równoległeODMEDR2101 Lewa strona
– parkowanie równoległe
216

4 115
Cechy samochodu Hyundai

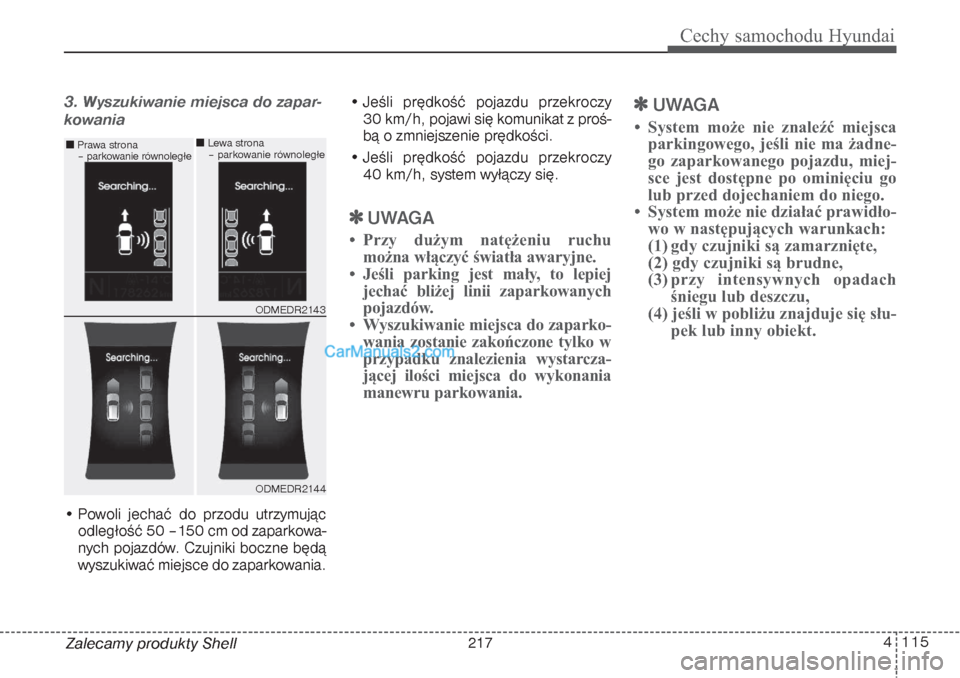

Zalecamy produkty Shell3. Wyszukiwanie miejsca do zapar-
kowania• Powoli jechać do przodu utrzymując
odległość 50 –150 cm od zaparkowa-
nych pojazdów. Czujniki boczne będą
wyszukiwać miejsce do zaparkowania.• Jeśli prędkość pojazdu przekroczy
30 km/h, pojawi siÄ™ komunikat z proÅ›-
bą o zmniejszenie prędkości.
• Jeśli prędkość pojazdu przekroczy
40 km/h, system wyłączy się.

UWAGA
• Przy dużym natężeniu ruchu
można włączyć światła awaryjne.
• Jeśli parking jest mały, to lepiej
jechać bliżej linii zaparkowanych
pojazdów.
• Wyszukiwanie miejsca do zaparko-
wania zostanie zakończone tylko w
przypadku znalezienia wystarcza-
jącej ilości miejsca do wykonania
manewru parkowania.

UWAGA
• System może nie znaleźć miejsca
parkingowego, jeśli nie ma żadne-
go zaparkowanego pojazdu, miej-
sce jest dostępne po ominięciu go
lub przed dojechaniem do niego.
• System może nie działać prawidło-
wo w następujących warunkach:
(1) gdy czujniki są zamarznięte,
(2) gdy czujniki sÄ… brudne,
(3) przy intensywnych opadach
śniegu lub deszczu,
(4) jeśli w pobliżu znajduje się słu-
pek lub inny obiekt.
ODMEDR2144 Prawa strona
– parkowanie równoległeODMEDR2143 Lewa strona
– parkowanie równoległe
217

Cechy samochodu Hyundai116 4
Zalecamy produkty Shell

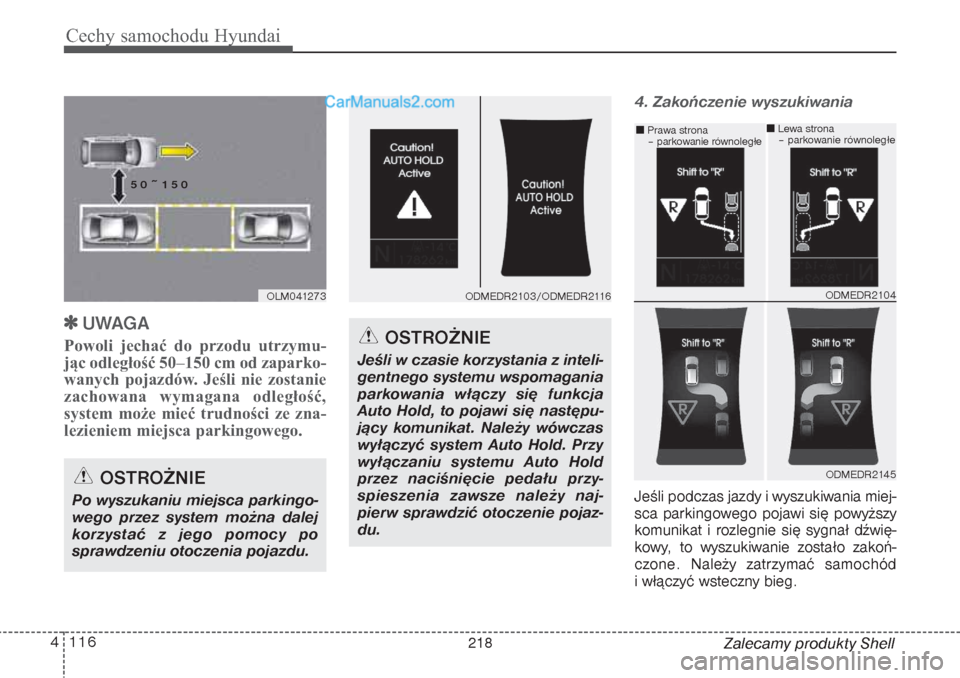

UWAGA
Powoli jechać do przodu utrzymu-
jąc odległość 50–150 cm od zaparko-
wanych pojazdów. Jeśli nie zostanie
zachowana wymagana odległość,
system może mieć trudności ze zna-
lezieniem miejsca parkingowego.
4. Zakończenie wyszukiwania Jeśli podczas jazdy i wyszukiwania miej-
sca parkingowego pojawi się powyższy
komunikat i rozlegnie się sygnał dźwię-
kowy, to wyszukiwanie zostało zakoń-
czone. Należy zatrzymać samochód
i włączyć wsteczny bieg.
OSTROŻNIE
Po wyszukaniu miejsca parkingo-
wego przez system można dalej
korzystać z jego pomocy po
sprawdzeniu otoczenia pojazdu.
OLM041273 50~150
OSTROŻNIE
Jeśli w czasie korzystania z inteli-
gentnego systemu wspomagania
parkowania włączy się funkcja
Auto Hold, to pojawi się następu-
jący komunikat. Należy wówczas
wyłączyć system Auto Hold. Przy
wyłączaniu systemu Auto Hold
przez naciśnięcie pedału przy-
spieszenia zawsze należy naj-
pierw sprawdzić otoczenie pojaz-
du.
ODMEDR2103/ODMEDR2116
ODMEDR2145 Prawa strona
– parkowanie równoległeODMEDR2104 Lewa strona
– parkowanie równoległe
218

4 117
Cechy samochodu Hyundai
Zalecamy produkty Shell

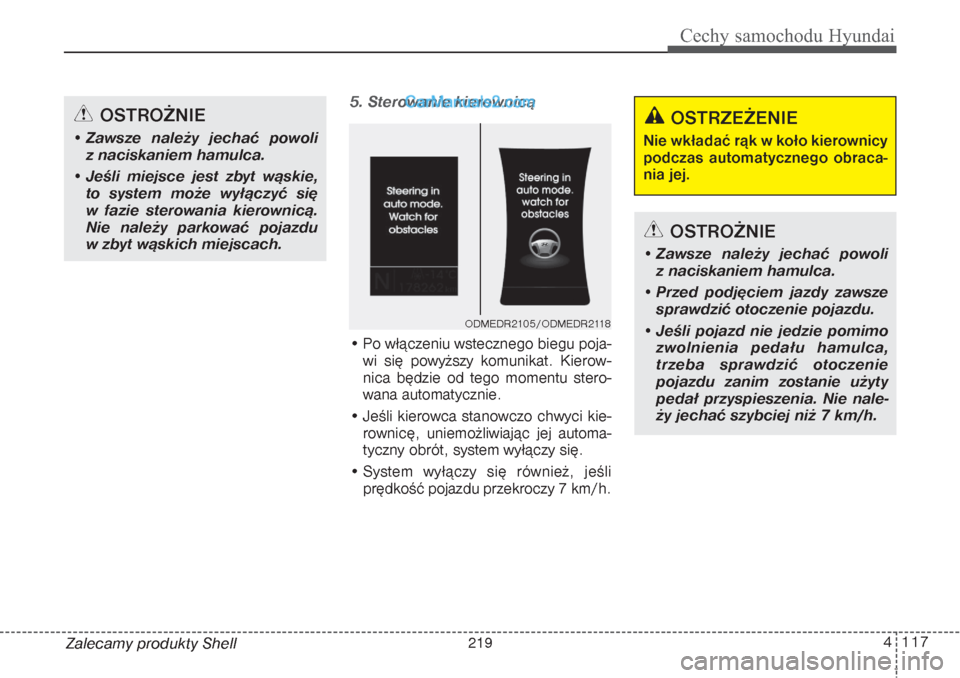

5. Sterowanie kierownicą• Po włączeniu wstecznego biegu poja-
wi się powyższy komunikat. Kierow-
nica będzie od tego momentu stero-
wana automatycznie.
• Jeśli kierowca stanowczo chwyci kie-
rownicę, uniemożliwiając jej automa-
tyczny obrót, system wyłączy się.
• System wyłączy się również, jeśli
prędkość pojazdu przekroczy 7 km/h.
OSTROŻNIE
• Zawsze należy jechać powoli
z naciskaniem hamulca.
• Jeśli miejsce jest zbyt wąskie,
to system może wyłączyć się
w fazie sterowania kierownicÄ….
Nie należy parkować pojazdu
w zbyt wÄ…skich miejscach.
ODMEDR2105/ODMEDR2118
OSTROŻNIE
• Zawsze należy jechać powoli
z naciskaniem hamulca.
• Przed podjęciem jazdy zawsze
sprawdzić otoczenie pojazdu.
• Jeśli pojazd nie jedzie pomimo
zwolnienia pedału hamulca,
trzeba sprawdzić otoczenie
pojazdu zanim zostanie użyty
pedał przyspieszenia. Nie nale-
ży jechać szybciej niż 7 km/h.
OSTRZEŻENIE
Nie wkładać rąk w koło kierownicy
podczas automatycznego obraca-
nia jej.
219

Cechy samochodu Hyundai118 4
Zalecamy produkty Shell

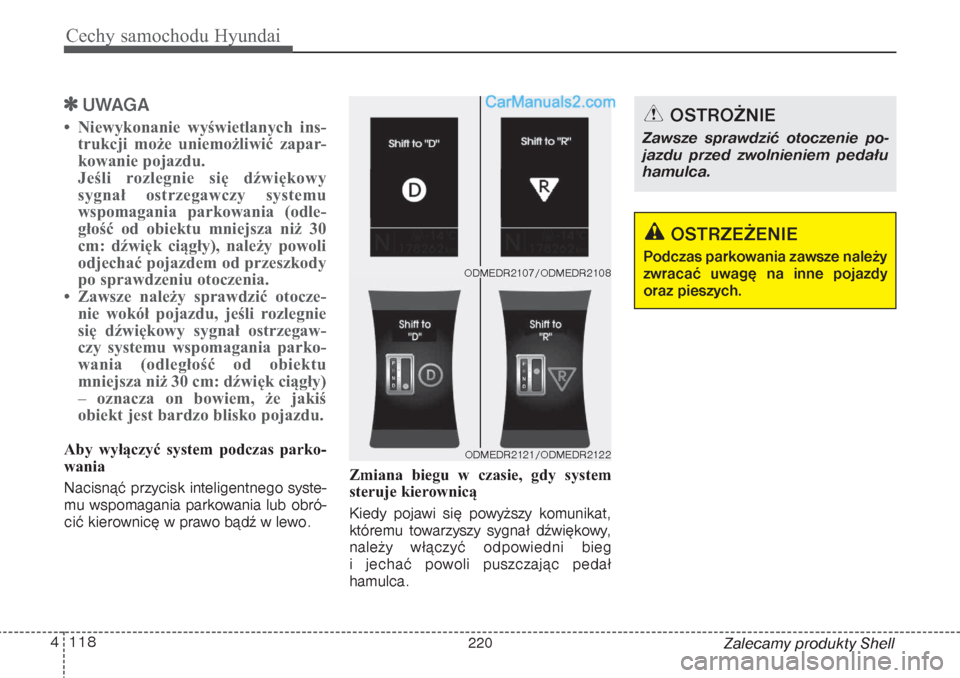

UWAGA
• Niewykonanie wyświetlanych ins-
trukcji może uniemożliwić zapar-
kowanie pojazdu.
Jeśli rozlegnie się dźwiękowy
sygnał ostrzegawczy systemu
wspomagania parkowania (odle-
głość od obiektu mniejsza niż 30
cm: dźwięk ciągły), należy powoli
odjechać pojazdem od przeszkody
po sprawdzeniu otoczenia.
• Zawsze należy sprawdzić otocze-
nie wokół pojazdu, jeśli rozlegnie
się dźwiękowy sygnał ostrzegaw-
czy systemu wspomagania parko-
wania (odległość od obiektu
mniejsza niż 30 cm: dźwięk ciągły)
– oznacza on bowiem, że jakiś
obiekt jest bardzo blisko pojazdu. Aby wyłączyć system podczas parko-
wania
Nacisnąć przycisk inteligentnego syste-
mu wspomagania parkowania lub obró-
cić kierownicę w prawo bądź w lewo.Zmiana biegu w czasie, gdy system
steruje kierownicÄ…
Kiedy pojawi się powyższy komunikat,
któremu towarzyszy sygnał dźwiękowy,
należy włączyć odpowiedni bieg
i jechać powoli puszczając pedał
hamulca.
ODMEDR2121/ODMEDR2122ODMEDR2107/ODMEDR2108
OSTRZEŻENIE
Podczas parkowania zawsze należy
zwracać uwagę na inne pojazdy
oraz pieszych.
OSTROŻNIE
Zawsze sprawdzić otoczenie po-
jazdu przed zwolnieniem pedału
hamulca.
220
