Cechy samochodu Hyundai
Zalecamy produkty Shell

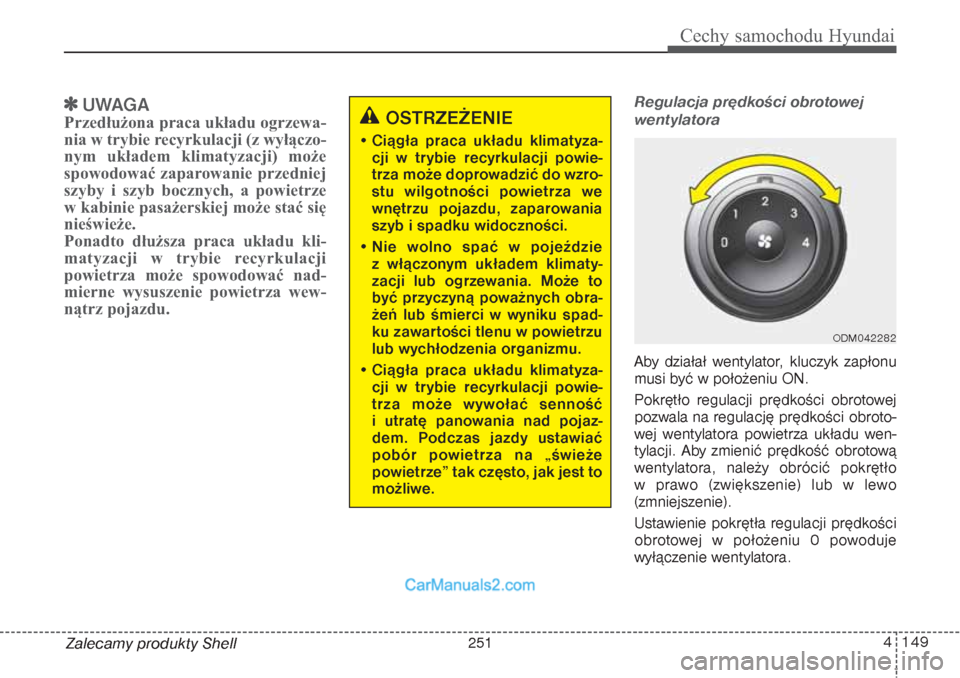

UWAGA
Przedłużona praca układu ogrzewa-
nia w trybie recyrkulacji (z wyłączo-
nym układem klimatyzacji) może
spowodować zaparowanie przedniej
szyby i szyb bocznych, a powietrze
w kabinie pasażerskiej może stać się
nieświeże.
Ponadto dłuższa praca układu kli-
matyzacji w trybie recyrkulacji
powietrza może spowodować nad-
mierne wysuszenie powietrza wew-
nątrz pojazdu.
Regulacja prędkości obrotowej
wentylatoraAby działał wentylator, kluczyk zapłonu
musi być w położeniu ON.
Pokrętło regulacji prędkości obrotowej
pozwala na regulację prędkości obroto-
wej wentylatora powietrza układu wen-
tylacji. Aby zmienić prędkość obrotową
wentylatora, należy obrócić pokrętło
w prawo (zwiększenie) lub w lewo
(zmniejszenie).
Ustawienie pokrętła regulacji prędkości
obrotowej w położeniu 0 powoduje
wyłączenie wentylatora.
OSTRZEŻENIE
• Ciągła praca układu klimatyza-
cji w trybie recyrkulacji powie-
trza może doprowadzić do wzro-
stu wilgotności powietrza we
wnętrzu pojazdu, zaparowania
szyb i spadku widoczności.
• Nie wolno spać w pojeździe
z włączonym układem klimaty-
zacji lub ogrzewania. Może to
być przyczyną poważnych obra-
żeń lub śmierci w wyniku spad-
ku zawartości tlenu w powietrzu
lub wychłodzenia organizmu.
• Ciągła praca układu klimatyza-
cji w trybie recyrkulacji powie-
trza może wywołać senność
i utratę panowania nad pojaz-
dem. Podczas jazdy ustawiać
pobór powietrza na „świeże
powietrze” tak często, jak jest to
możliwe.
ODM042282
251

Cechy samochodu Hyundai150 4
Zalecamy produkty Shell
Wyłączanie nadmuchówAby wyłączyć nadmuchy, należy ustawić
pokrętło w położeniu 0.
Klimatyzacja (opcja) Aby włączyć układ klimatyzacji, należy
nacisnąć przycisk A/C (zapali się lamp-
ka kontrolna). Aby wyłączyć układ klima-
tyzacji, ponownie nacisnąć przycisk.
Sterowanie układem klimatyzacji
w trzecim rzędzie (opcja)1. Aby włączyć lub wyłączyć układ kli-
matyzacji w trzecim rzędzie, należy
nacisnąć włącznik (1) lub (5).
ODM042284
ODM042283
ONCNCL2002
Przód Trzeci rząd
ONCNCL2005
252

4 151
Cechy samochodu Hyundai
Zalecamy produkty Shell 2. Ustawić regulator prędkości obroto-
wej wentylatora (2) w żądanym poło-
żeniu.
3. Ustawić regulator temperatury (3)
w żądanym położeniu.
4. Wybrać kierunek nawiewu powietrza,
naciskając przycisk wyboru kierunku
nawiewu (4).
Działanie układuWentylacja1. Włączyć tryb .
2. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.Ogrzewanie1. Włączyć tryb .
2. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.
5. Jeżeli wymagane jest podgrzewanie
powietrza z eliminacją wilgoci, włą-
czyć układ klimatyzacji (opcja).
• W przypadku zaparowania przedniej
szyby ustawić tryb lub .Wskazówki eksploatacyjne
• Aby zapobiec dostawaniu się do kabi-
ny kurzu lub nieprzyjemnych zapa-
chów przez układ wentylacyjny, nale-
ży tymczasowo nacisnąć przycisk
recyrkulacji powietrza. Po usunięciu
kurzu lub nieprzyjemnych zapachów
ponownie nacisnąć przycisk „Świeże
powietrze”, aby świeże powietrze
napływało do wnętrza samochodu. To
pomoże kierowcy w zachowaniu kon-
centracji i dobrego samopoczucia.
• Powietrze do układu ogrzewania/
chłodzenia pobierane jest przez krat-
ki wlotowe umieszczone tuż przed
przednią szybą. Należy dbać, aby
kratki te nie były zablokowane przez
liście, śnieg, lód ani inne przeszkody.
• Aby zapobiec zaparowaniu wewnętrz-
nej powierzchni szyby przedniej, nale-
ży ustawić pobór powietrza na tryb
świeżego powietrza oraz regulator
prędkości obrotowej wentylatora
w żądanym położeniu, włączyć układ
klimatyzacji i ustawić pokrętło regula-
cji temperatury na odpowiednią tem-
peraturę.
253

Cechy samochodu Hyundai152 4
Zalecamy produkty Shell
Klimatyzacja (opcja) Układy klimatyzacji w samochodach
HYUNDAI są napełniane przyjaznym
środowisku czynnikiem chłodzącym*.
1. Uruchomić silnik. Nacisnąć przycisk
układu klimatyzacji.
2. Włączyć tryb .
3. Nacisnąć przycisk „świeże powietrze”
lub „recyrkulacja”.
4. Ustawić pokrętło regulacji prędkości
obrotowej wentylatora i pokrętło regu-
lacji temperatury w położenie zapew-
niające maksymalny komfort.
*: W samochodzie zastosowano czynnik
R-134a lub R-1234yf, w zależności
od obowiązujących w danym kraju
przepisów oraz daty produkcji.
Rodzaj zastosowanego czynnika
chłodzącego można sprawdzić na
naklejce znajdującej się w przedziale
silnikowym. Położenie tej naklejki
pokazano w rozdziale 8.

UWAGA
• Podczas używania układu klima-
tyzacji należy uważnie sprawdzać
wskaźnik temperatury płynu chło-
dzącego silnik podczas podjazdów
lub jazdy przy dużym natężeniu
ruchu, gdy temperatura otoczenia
jest wysoka. Działający układ kli-
matyzacji może spowodować prze-
grzanie silnika. Jeśli wskaźnik
temperatury zasygnalizuje prze-
grzanie silnika, należy wyłączyć
klimatyzację, lecz pozostawić włą-
czoną dmuchawę.
• Opuszczanie szyb przy znacznej
wilgotności powietrza atmosfe-
rycznego i pracującej klimatyzacji
może spowodować kondensację
kropel wody we wnętrzu pojazdu.
Ponieważ nadmierna ilość skro-
plonej wody może spowodować
uszkodzenie urządzeń elektrycz-
nych, układ klimatyzacji powinien
być włączony jedynie przy podnie-
sionych szybach.
OSTROŻNIE
• Aby zapewnić prawidłowe i bez-
pieczne działanie systemu,
układ obiegu czynnika chłodzą-
cego powinien być serwisowa-
ny przez przeszkolony i autory-
zowany personel.
• Układ obiegu czynnika chło-
dzącego powinien być serwiso-
wany w dobrze wentylowanym
miejscu.
• Parownik układu klimatyzacji
(wężownica) nie może być
naprawiany ani wymieniany na
pozyskany z używanego lub zło-
mowanego pojazdu. Nowe
parowniki MAC powinny być
certyfikowane (i oznakowane)
jako spełniające wymagania
normy SAE J2842.
254

4 153
Cechy samochodu Hyundai

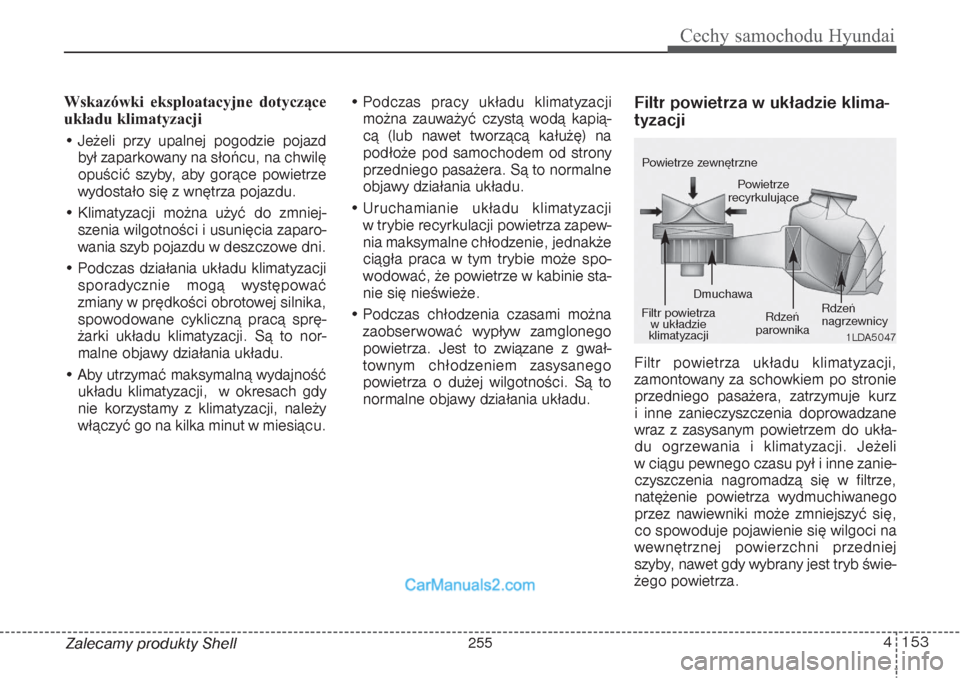

Zalecamy produkty Shell Wskazówki eksploatacyjne dotyczące
układu klimatyzacji
• Jeżeli przy upalnej pogodzie pojazd
był zaparkowany na słońcu, na chwilę
opuścić szyby, aby gorące powietrze
wydostało się z wnętrza pojazdu.
• Klimatyzacji można użyć do zmniej-
szenia wilgotności i usunięcia zaparo-
wania szyb pojazdu w deszczowe dni.
• Podczas działania układu klimatyzacji
sporadycznie mogą występować
zmiany w prędkości obrotowej silnika,
spowodowane cykliczną pracą sprę-
żarki układu klimatyzacji. Są to nor-
malne objawy działania układu.
• Aby utrzymać maksymalną wydajność
układu klimatyzacji, w okresach gdy
nie korzystamy z klimatyzacji, należy
włączyć go na kilka minut w miesiącu.• Podczas pracy układu klimatyzacji
można zauważyć czystą wodą kapią-
cą (lub nawet tworzącą kałużę) na
podłoże pod samochodem od strony
przedniego pasażera. Są to normalne
objawy działania układu.
• Uruchamianie układu klimatyzacji
w trybie recyrkulacji powietrza zapew-
nia maksymalne chłodzenie, jednakże
ciągła praca w tym trybie może spo-
wodować, że powietrze w kabinie sta-
nie się nieświeże.
• Podczas chłodzenia czasami można
zaobserwować wypływ zamglonego
powietrza. Jest to związane z gwał-
townym chłodzeniem zasysanego
powietrza o dużej wilgotności. Są to
normalne objawy działania układu.
Filtr powietrza w układzie klima-
tyzacji Filtr powietrza układu klimatyzacji,
zamontowany za schowkiem po stronie
przedniego pasażera, zatrzymuje kurz
i inne zanieczyszczenia doprowadzane
wraz z zasysanym powietrzem do ukła-
du ogrzewania i klimatyzacji. Jeżeli
w ciągu pewnego czasu pył i inne zanie-
czyszczenia nagromadzą się w filtrze,
natężenie powietrza wydmuchiwanego
przez nawiewniki może zmniejszyć się,
co spowoduje pojawienie się wilgoci na
wewnętrznej powierzchni przedniej
szyby, nawet gdy wybrany jest tryb świe-
żego powietrza.
1LDA5047
Powietrze zewnętrzne
Powietrze
recyrkulujące
Filtr powietrza
w układzie
klimatyzacjiDmuchawa
Rdzeń
parownikaRdzeń
nagrzewnicy
255

Cechy samochodu Hyundai154 4

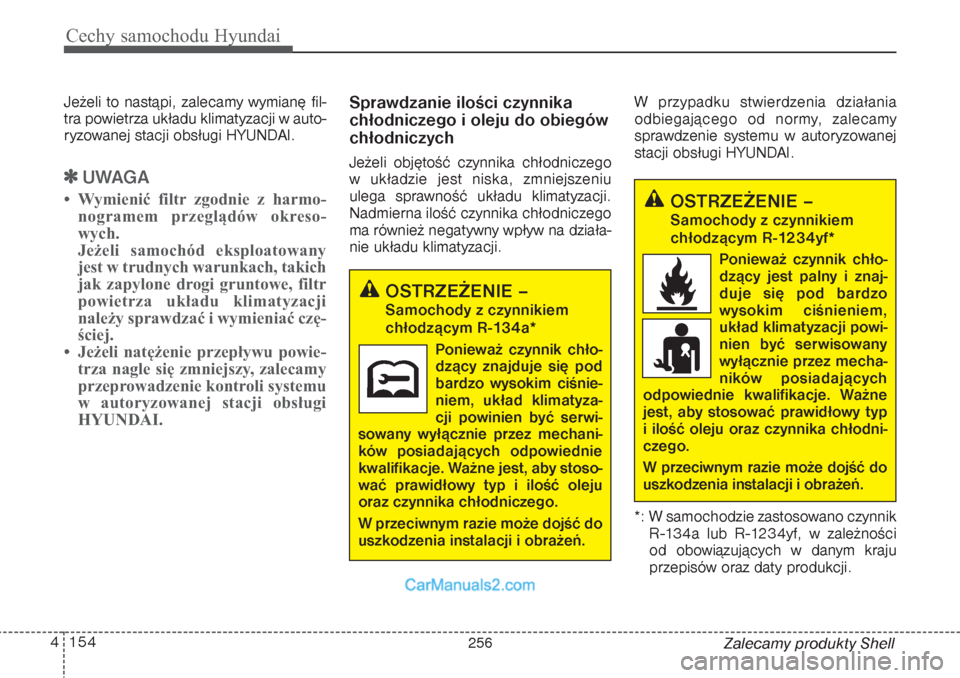

Zalecamy produkty Shell Jeżeli to nastąpi, zalecamy wymianę fil-
tra powietrza układu klimatyzacji w auto-
ryzowanej stacji obsługi HYUNDAI.

UWAGA
• Wymienić filtr zgodnie z harmo-
nogramem przeglądów okreso-
wych.
Jeżeli samochód eksploatowany
jest w trudnych warunkach, takich
jak zapylone drogi gruntowe, filtr
powietrza układu klimatyzacji
należy sprawdzać i wymieniać czę-
ściej.
• Jeżeli natężenie przepływu powie-
trza nagle się zmniejszy, zalecamy
przeprowadzenie kontroli systemu
w autoryzowanej stacji obsługi
HYUNDAI.
Sprawdzanie ilości czynnika
chłodniczego i oleju do obiegów
chłodniczychJeżeli objętość czynnika chłodniczego
w układzie jest niska, zmniejszeniu
ulega sprawność układu klimatyzacji.
Nadmierna ilość czynnika chłodniczego
ma również negatywny wpływ na działa-
nie układu klimatyzacji.W przypadku stwierdzenia działania
odbiegającego od normy, zalecamy
sprawdzenie systemu w autoryzowanej
stacji obsługi HYUNDAI.
*: W samochodzie zastosowano czynnik
R-134a lub R-1234yf, w zależności
od obowiązujących w danym kraju
przepisów oraz daty produkcji.
OSTRZEŻENIE –Samochody z czynnikiem
chłodzącym R-1234yf*
Ponieważ czynnik chło-
dzący jest palny i znaj-
duje się pod bardzo
wysokim ciśnieniem,
układ klimatyzacji powi-
nien być serwisowany
wyłącznie przez mecha-
ników posiadających
odpowiednie kwalifikacje. Ważne
jest, aby stosować prawidłowy typ
i ilość oleju oraz czynnika chłodni-
czego.
W przeciwnym razie może dojść do
uszkodzenia instalacji i obrażeń.
OSTRZEŻENIE –Samochody z czynnikiem
chłodzącym R-134a*
Ponieważ czynnik chło-
dzący znajduje się pod
bardzo wysokim ciśnie-
niem, układ klimatyza-
cji powinien być serwi-
sowany wyłącznie przez mechani-
ków posiadających odpowiednie
kwalifikacje. Ważne jest, aby stoso-
wać prawidłowy typ i ilość oleju
oraz czynnika chłodniczego.
W przeciwnym razie może dojść do
uszkodzenia instalacji i obrażeń.
256

4 155
Cechy samochodu Hyundai

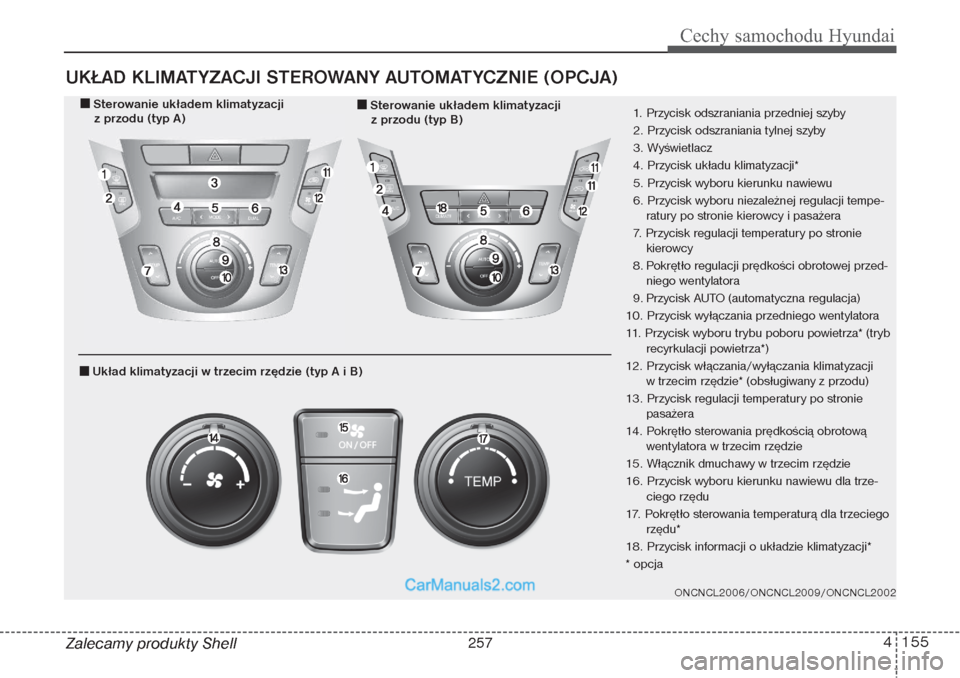

Zalecamy produkty ShellUKŁAD KLIMATYZACJI STEROWANY AUTOMATYCZNIE (OPCJA)
ONCNCL2006/ONCNCL2009/ONCNCL2002
1. Przycisk odszraniania przedniej szyby
2. Przycisk odszraniania tylnej szyby
3. Wyświetlacz
4. Przycisk układu klimatyzacji*
5. Przycisk wyboru kierunku nawiewu
6. Przycisk wyboru niezależnej regulacji tempe-
ratury po stronie kierowcy i pasażera
7. Przycisk regulacji temperatury po stronie
kierowcy
8. Pokrętło regulacji prędkości obrotowej przed-
niego wentylatora
9. Przycisk AUTO (automatyczna regulacja)
10. Przycisk wyłączania przedniego wentylatora
11. Przycisk wyboru trybu poboru powietrza* (tryb
recyrkulacji powietrza*)
12. Przycisk włączania/wyłączania klimatyzacji
w trzecim rzędzie* (obsługiwany z przodu)
13. Przycisk regulacji temperatury po stronie
pasażera
14. Pokrętło sterowania prędkością obrotową
wentylatora w trzecim rzędzie
15. Włącznik dmuchawy w trzecim rzędzie
16. Przycisk wyboru kierunku nawiewu dla trze-
ciego rzędu
17. Pokrętło sterowania temperaturą dla trzeciego
rzędu*
18. Przycisk informacji o układzie klimatyzacji*
* opcja
Sterowanie układem klimatyzacji
z przodu (typ A)
Sterowanie uk

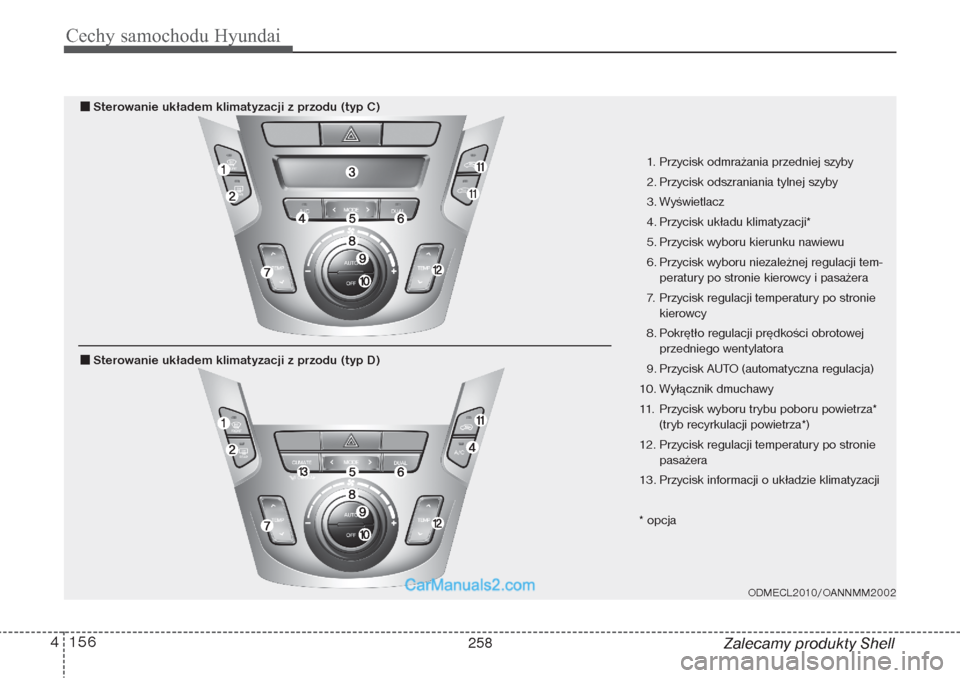

Cechy samochodu Hyundai156 4
Zalecamy produkty Shell
ODMECL2010/OANNMM2002
1. Przycisk odmrażania przedniej szyby
2. Przycisk odszraniania tylnej szyby
3. Wyświetlacz
4. Przycisk układu klimatyzacji*
5. Przycisk wyboru kierunku nawiewu
6. Przycisk wyboru niezależnej regulacji tem-
peratury po stronie kierowcy i pasażera
7. Przycisk regulacji temperatury po stronie
kierowcy
8. Pokrętło regulacji prędkości obrotowej
przedniego wentylatora
9. Przycisk AUTO (automatyczna regulacja)
10. Wyłącznik dmuchawy
11. Przycisk wyboru trybu poboru powietrza*
(tryb recyrkulacji powietrza*)
12. Przycisk regulacji temperatury po stronie
pasażera
13. Przycisk informacji o układzie klimatyzacji
* opcja
Sterowanie układem klimatyzacji z przodu (typ C)Sterowanie uk

4 157
Cechy samochodu Hyundai

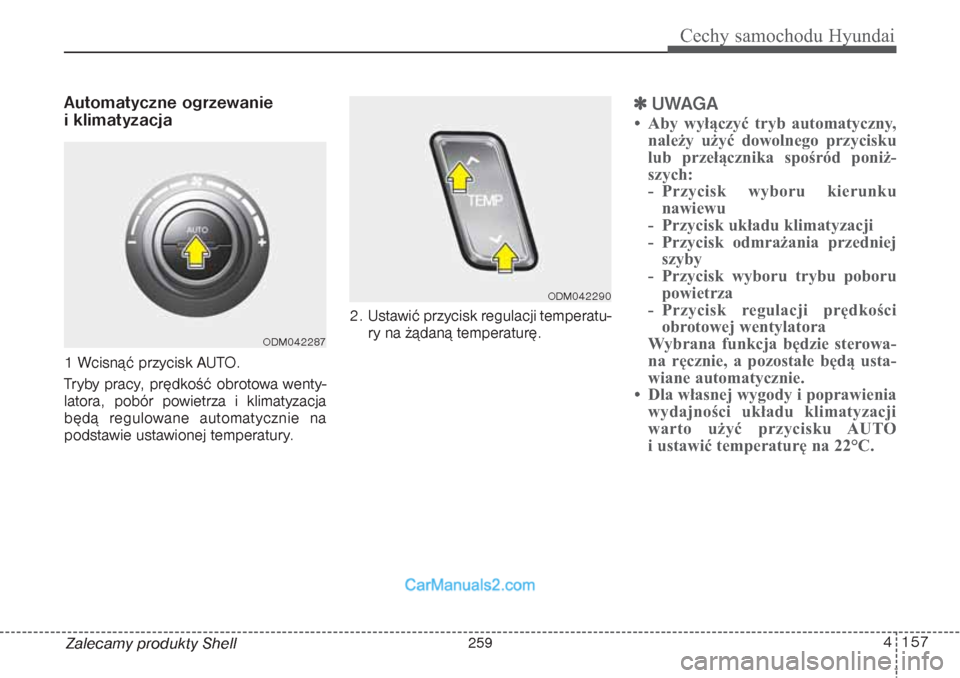

Zalecamy produkty ShellAutomatyczne ogrzewanie
i klimatyzacja1 Wcisnąć przycisk AUTO.
Tryby pracy, prędkość obrotowa wenty-
latora, pobór powietrza i klimatyzacja
będą regulowane automatycznie na
podstawie ustawionej temperatury.2. Ustawić przycisk regulacji temperatu-
ry na żądaną temperaturę.

UWAGA
• Aby wyłączyć tryb automatyczny,
należy użyć dowolnego przycisku
lub przełącznika spośród poniż-
szych:
- Przycisk wyboru kierunku
nawiewu
- Przycisk układu klimatyzacji
- Przycisk odmrażania przedniej
szyby
- Przycisk wyboru trybu poboru
powietrza
- Przycisk regulacji prędkości
obrotowej wentylatora
Wybrana funkcja będzie sterowa-
na ręcznie, a pozostałe będą usta-
wiane automatycznie.
• Dla własnej wygody i poprawienia
wydajności układu klimatyzacji
warto użyć przycisku AUTO
i ustawić temperaturę na 22°C.
ODM042287
ODM042290
259

Cechy samochodu Hyundai158 4
Zalecamy produkty Shell

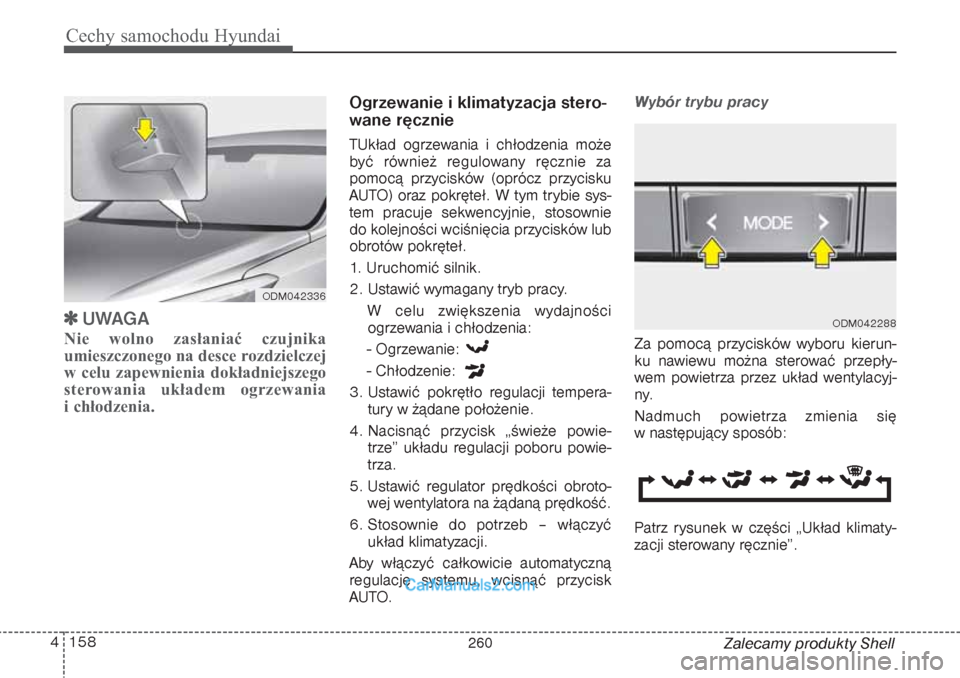

UWAGA
Nie wolno zasłaniać czujnika
umieszczonego na desce rozdzielczej
w celu zapewnienia dokładniejszego
sterowania układem ogrzewania
i chłodzenia.
Ogrzewanie i klimatyzacja stero-
wane ręcznieTUkład ogrzewania i chłodzenia może
być również regulowany ręcznie za
pomocą przycisków (oprócz przycisku
AUTO) oraz pokręteł. W tym trybie sys-
tem pracuje sekwencyjnie, stosownie
do kolejności wciśnięcia przycisków lub
obrotów pokręteł.
1. Uruchomić silnik.
2. Ustawić wymagany tryb pracy.
W celu zwiększenia wydajności
ogrzewania i chłodzenia:
- Ogrzewanie:
- Chłodzenie:
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
5. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.
6. Stosownie do potrzeb – włączyć
układ klimatyzacji.
Aby włączyć całkowicie automatyczną
regulację systemu, wcisnąć przycisk
AUTO.
Wybór trybu pracyZa pomocą przycisków wyboru kierun-
ku nawiewu można sterować przepły-
wem powietrza przez układ wentylacyj-
ny.
Nadmuch powietrza zmienia się
w następujący sposób:
Patrz rysunek w części „Układ klimaty-
zacji sterowany ręcznie”.
ODM042336
ODM042288
260
