Fahrhinweise
28
5

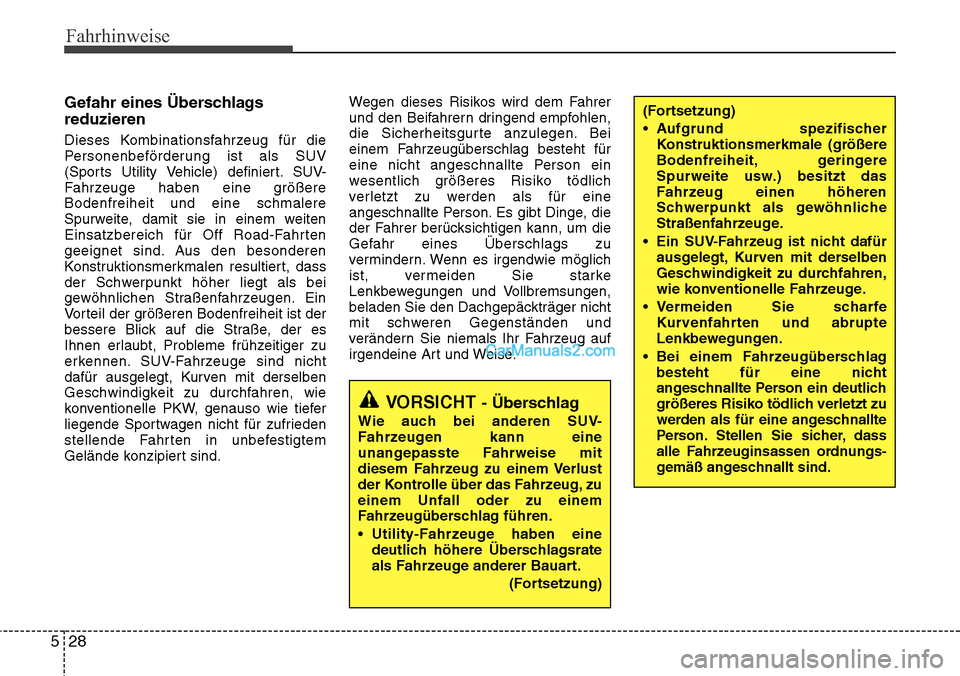

Gefahr eines Überschlags
reduzieren
Dieses Kombinationsfahrzeug für die
Personenbeförderung ist als SUV
(Sports Utility Vehicle) definiert. SUV-
Fahrzeuge haben eine größere
Bodenfreiheit und eine schmalere
Spurweite, damit sie in einem weiten
Einsatzbereich für Off Road-Fahrten
geeignet sind. Aus den besonderen
Konstruktionsmerkmalen resultiert, dass
der Schwerpunkt höher liegt als bei
gewöhnlichen Straßenfahrzeugen. Ein
Vorteil der größeren Bodenfreiheit ist der
bessere Blick auf die Straße, der es
Ihnen erlaubt, Probleme frühzeitiger zu
erkennen. SUV-Fahrzeuge sind nicht
dafür ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren, wie
konventionelle PKW, genauso wie tiefer
liegende Sportwagen nicht für zufrieden
stellende Fahrten in unbefestigtem
Gelände konzipiert sind. Wegen dieses Risikos wird dem Fahrer
und den Beifahrern dringend empfohlen,
die Sicherheitsgurte anzulegen. Bei
einem Fahrzeugüberschlag besteht für
eine nicht angeschnallte Person ein
wesentlich größeres Risiko tödlich
verletzt zu werden als für eine
angeschnallte Person. Es gibt Dinge, die
der Fahrer berücksichtigen kann, um die
Gefahr eines Überschlags zu
vermindern. Wenn es irgendwie möglich
ist, vermeiden Sie starke
Lenkbewegungen und Vollbremsungen,
beladen Sie den Dachgepäckträger nicht
mit schweren Gegenständen und
verändern Sie niemals Ihr Fahrzeug auf
irgendeine Art und Weise.
VORSICHT - Überschlag
Wie auch bei anderen SUV-
Fahrzeugen kann eine
unangepasste Fahrweise mit
diesem Fahrzeug zu einem Verlust
der Kontrolle über das Fahrzeug, zu
einem Unfall oder zu einem
Fahrzeugüberschlag führen.
• Utility-Fahrzeuge haben eine
deutlich höhere Überschlagsrate
als Fahrzeuge anderer Bauart.
(Fortsetzung)
(Fortsetzung)
• Aufgrund spezifischerKonstruktionsmerkmale (größere
Bodenfreiheit, geringere
Spurweite usw.) besitzt das
Fahrzeug einen höheren
Schwerpunkt als gewöhnliche
Straßenfahrzeuge.
• Ein SUV-Fahrzeug ist nicht dafür ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren,
wie konventionelle Fahrzeuge.
• Vermeiden Sie scharfe Kurvenfahrten und abrupte
Lenkbewegungen.
• Bei einem Fahrzeugüberschlag besteht für eine nicht
angeschnallte Person ein deutlich
größeres Risiko tödlich verletzt zu
werden als für eine angeschnallte
Person. Stellen Sie sicher, dass
alle Fahrzeuginsassen ordnungs -
gemäß angeschnallt sind.

529
Fahrhinweise

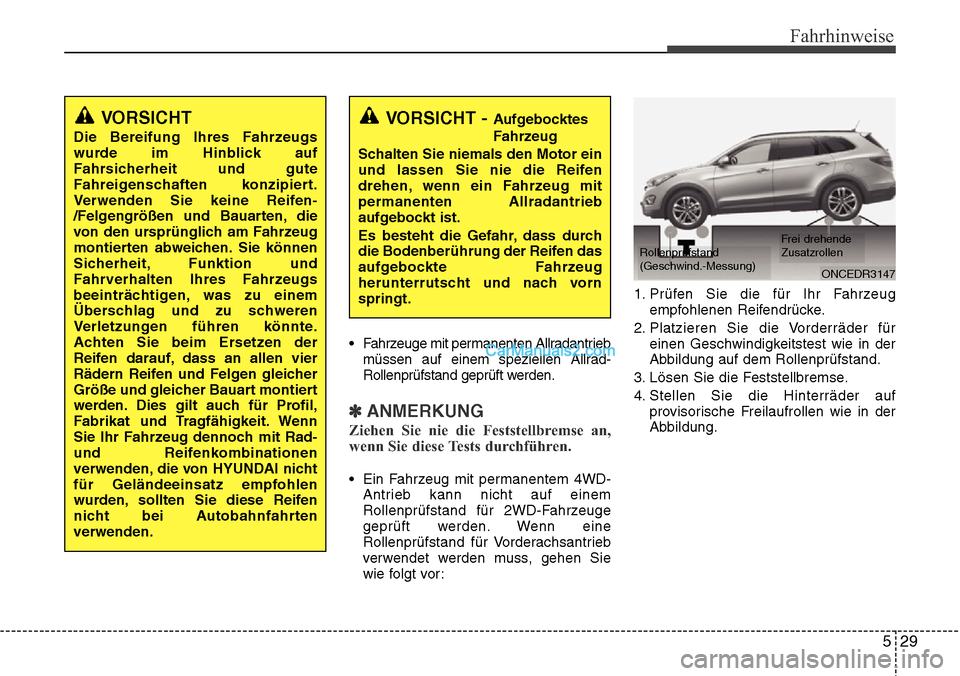

• Fahrzeuge mit permanenten Allradantriebmüssen auf einem speziellen Allrad-
Rollenprüfstand geprüft werden.
✽ANMERKUNG
Ziehen Sie nie die Feststellbremse an,
wenn Sie diese Tests durchführen.
• Ein Fahrzeug mit permanentem 4WD-Antrieb kann nicht auf einem
Rollenprüfstand für 2WD-Fahrzeuge
geprüft werden. Wenn eine
Rollenprüfstand für Vorderachsantrieb
verwendet werden muss, gehen Sie
wie folgt vor: 1. Prüfen Sie die für Ihr Fahrzeug
empfohlenen Reifendrücke.
2. Platzieren Sie die Vorderräder für einen Geschwindigkeitstest wie in der
Abbildung auf dem Rollenprüfstand.
3. Lösen Sie die Feststellbremse.
4. Stellen Sie die Hinterräder auf provisorische Freilaufrollen wie in der
Abbildung.
VORSICHT - Aufgebocktes
Fahrzeug
Schalten Sie niemals den Motor ein
und lassen Sie nie die Reifen
drehen, wenn ein Fahrzeug mit
permanenten Allradantrieb
aufgebockt ist.
Es besteht die Gefahr, dass durch
die Bodenberührung der Reifen das
aufgebockte Fahrzeug
herunterrutscht und nach vorn
springt.VORSICHT
Die Bereifung Ihres Fahrzeugs
wurde im Hinblick auf
Fahrsicherheit und gute
Fahreigenschaften konzipiert.
Verwenden Sie keine Reifen-
/Felgengrößen und Bauarten, die
von den ursprünglich am Fahrzeug
montierten abweichen. Sie können
Sicherheit, Funktion und
Fahrverhalten Ihres Fahrzeugs
beeinträchtigen, was zu einem
Überschlag und zu schweren
Verletzungen führen könnte.
Achten Sie beim Ersetzen der
Reifen darauf, dass an allen vier
Rädern Reifen und Felgen gleicher
Größe und gleicher Bauart montiert
werden. Dies gilt auch für Profil,
Fabrikat und Tragfähigkeit. Wenn
Sie Ihr Fahrzeug dennoch mit Rad-
und Reifenkombinationen
verwenden, die von HYUNDAI nicht
für Geländeeinsatz empfohlen
wurden, sollten Sie diese Reifen
nicht bei Autobahnfahrten
verwenden.
ONCEDR3147
Rollenprüfstand
(Geschwind.-Messung)Frei drehende
Zusatzrollen

Fahrhinweise
30
5

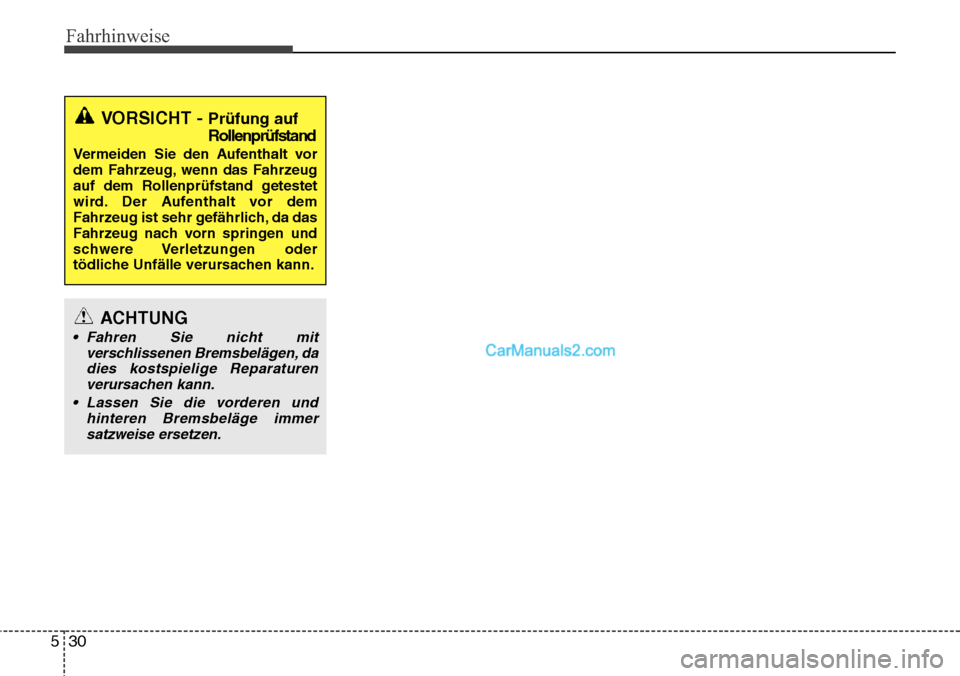

VORSICHT - Prüfung auf
Rollenprüfstand
Vermeiden Sie den Aufenthalt vor
dem Fahrzeug, wenn das Fahrzeug
auf dem Rollenprüfstand getestet
wird. Der Aufenthalt vor dem
Fahrzeug ist sehr gefährlich, da das
Fahrzeug nach vorn springen und
schwere Verletzungen oder
tödliche Unfälle verursachen kann.
ACHTUNG
• Fahren Sie nicht mit
verschlissenen Bremsbelägen, dadies kostspielige Reparaturenverursachen kann.
• Lassen Sie die vorderen und hinteren Bremsbeläge immersatzweise ersetzen.

531
Fahrhinweise
Bremsanlage mit
Bremskraftverstärker
Die Bremsanlage Ihres Fahrzeugs
verfügt über einen Bremskraftverstärker
und sie wird bei normaler Benutzung
automatisch nachgestellt.
In den Fällen, in denen die Brems-
kraftunterstützung nicht zur Verfügung
steht, wie z. B. bei abgestelltem Motor
oder in anderen Situationen, können Sie
die Bremse weiterhin verwenden, jedoch
müssen Sie das Bremspedal kräftiger
treten. Auch ist mit einem verlängerten
Bremsweg zu rechnen.
Bei abgestelltem Motor nimmt die
gespeicherte Bremskraftunterstützung
mit jedem Treten des Bremspedals ab.
Treten Sie deshalb nicht mehrfach das
Bremspedal, wenn die Servounter-
stützung unterbrochen ist.
Treten Sie das Bremspedal nur dann
mehrfach hintereinander, wenn es
notwendig ist, das Fahrzeug auf
rutschigem Untergrund unter Kontrolle
zu halten.
BREMSANLAGE
VORSICHT - Bremsen
• Lassen Sie Ihren Fuß währendder Fahrt nicht auf dem Brems -
pedal ruhen. Dies würde dazu
führen, dass die Bremsen über
-
hitz en,
übermäßig verschleißen
und dass sic h der Brems
weg
verlängert.
• Schalten Sie in einen kleineren Gang zurück, wenn Sie längere
Zeit bergab fahren oder ein
starkes Gefälle befahren, und
vermeiden Sie dauerhaftes
Bremsen. Wenn die Bremsen
über einen längeren Zeitraum
dauerhaft betätigt werden, führt
dies zu einer Überhitzung der
Bremsen, woraus ein zeitweiliger
Verlust der Bremsleistung
resultieren könnte.
• Nasse Bremsen können dazu führen, dass sich der Bremsweg
verlängert und dass das Fahr -
zeug beim Bremsen zur Seite
zieht. Ein leic

htes Probebremsen
zeigt Ihnen an, ob die Brems-
anlage nass geworden ist. Testen
Sie Ihre Bremsen immer auf diese
W eise
,

nachdem Sie durch tiefe
Wasseransammlungen gefahren
sind.
(Fortsetzung)
(Fortsetzung)
Um die Bremsanlage zu trocknen,
treten Sie unter sicheren Fahrbe-
dingungen leicht das Brems-
pedal, bis die reguläre Brems -
leistung wiederhergestellt ist.
•

Rufen Sie sich vor jedem
Fahrtantritt die Position von Brems-
und Gaspedal ins Gedächtnis.
Andernfalls besteht die Gefahr,
dass Sie während der Fahrt das
Brems- mit dem Gaspedal
verwechseln. Ein schwerer Unfall
ist die mögliche Folge.

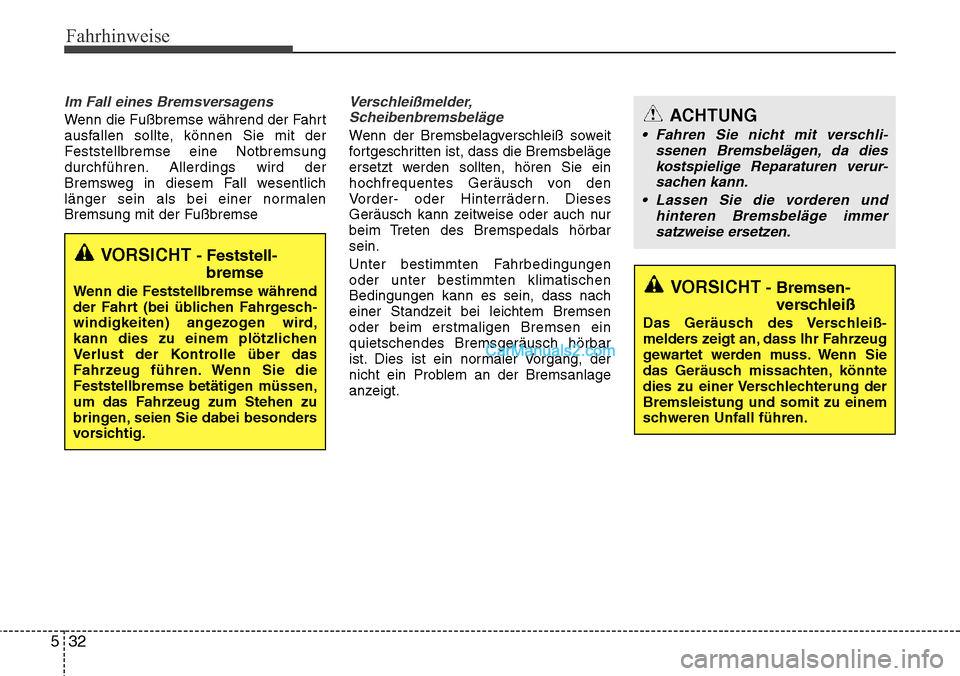

Fahrhinweise
32
5
Im Fall eines Bremsversagens
Wenn die Fußbremse während der Fahrt
ausfallen sollte, können Sie mit der
Feststellbremse eine Notbremsung
durchführen. Allerdings wird der
Bremsweg in diesem Fall wesentlich
länger sein als bei einer normalen
Bremsung mit der Fußbremse
Verschleißmelder,
Scheibenbremsbeläge
Wenn der Bremsbelagverschleiß soweit
fortgeschritten ist, dass die Bremsbeläge
ersetzt werden sollten, hören Sie ein
hochfrequentes Geräusch von den
Vorder- oder Hinterrädern. Dieses
Geräusch kann zeitweise oder auch nur
beim Treten des Bremspedals hörbar
sein.
Unter bestimmten Fahrbedingungen
oder unter bestimmten klimatischen
Bedingungen kann es sein, dass nach
einer Standzeit bei leichtem Bremsen
oder beim erstmaligen Bremsen ein
quietschendes Bremsgeräusch hörbar
ist. Dies ist ein normaler Vorgang, der
nicht ein Problem an der Bremsanlage
anzeigt.
ACHTUNG
• Fahren Sie nicht mit verschli- ssenen Bremsbelägen, da diesk ostspielig e Reparaturen verur -
sachen kann.
•
Lassen Sie die v orderen und
hinteren Bremsbeläge immer satzweise ersetzen.
VORSICHT- Bremsen- verschleiß
Das Geräusch des Verschleiß-
melders zeigt an, dass Ihr Fahrzeug
ge war
tet werden muss. Wenn Sie
das Geräusch missachten, könnte
dies zu einer Verschlechterung der
Bremsleistung und somit zu einem
schweren Unfall führen.
VORSICHT- Feststell- bremse
Wenn die Feststellbremse während
der Fahrt (bei üblichen Fahrgesch -
windigkeiten) angezogen wird,
kann dies zu einem plötzlic
hen
V erlust der Kontrolle über das
Fahrzeug führen. Wenn Sie die
Feststellbremse betätigen müssen,
um das Fahrzeug zum Stehen zu
bringen, seien Sie dabei besonders
vorsichtig.

533
Fahrhinweise

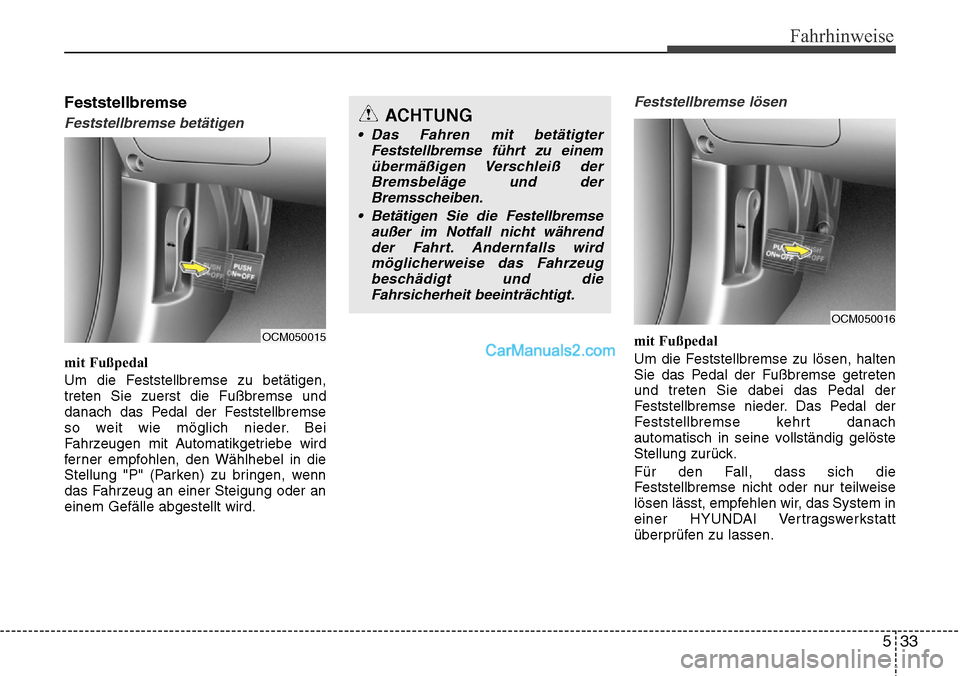

Feststellbremse
Feststellbremse betätigen
mit Fußpedal
Um die Feststellbremse zu betätigen,
treten Sie zuerst die Fußbremse und
danach das Pedal der Feststellbremse
so weit wie möglich nieder. Bei
Fahrzeugen mit Automatikgetriebe wird
ferner empfohlen, den Wählhebel in die
Stellung "P" (Parken) zu bringen, wenn
das Fahrzeug an einer Steigung oder an
einem Gefälle abgestellt wird.
Feststellbremse lösen
mit Fußpedal
Um die Feststellbremse zu lösen, halten
Sie das Pedal der Fußbremse getreten
und treten Sie dabei das Pedal der
Feststellbremse nieder. Das Pedal der
Feststellbremse kehrt danach
automatisch in seine vollständig gelöste
Stellung zurück.
Für den Fall, dass sich die
Feststellbremse nicht oder nur teilweise
lösen lässt, empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.OCM050015
ACHTUNG
• Das Fahren mit betätigterFeststellbremse führt zu einemübermäßigen Verschleiß derBremsbeläge und derBremsscheiben.
• Betätigen Sie die Festellbremse außer im Notfall nicht währendder Fahrt. Andernfalls wirdmöglicherweise das Fahrzeugbeschädigt und dieFahrsicherheit beeinträchtigt.
OCM050016

Fahrhinweise
34
5

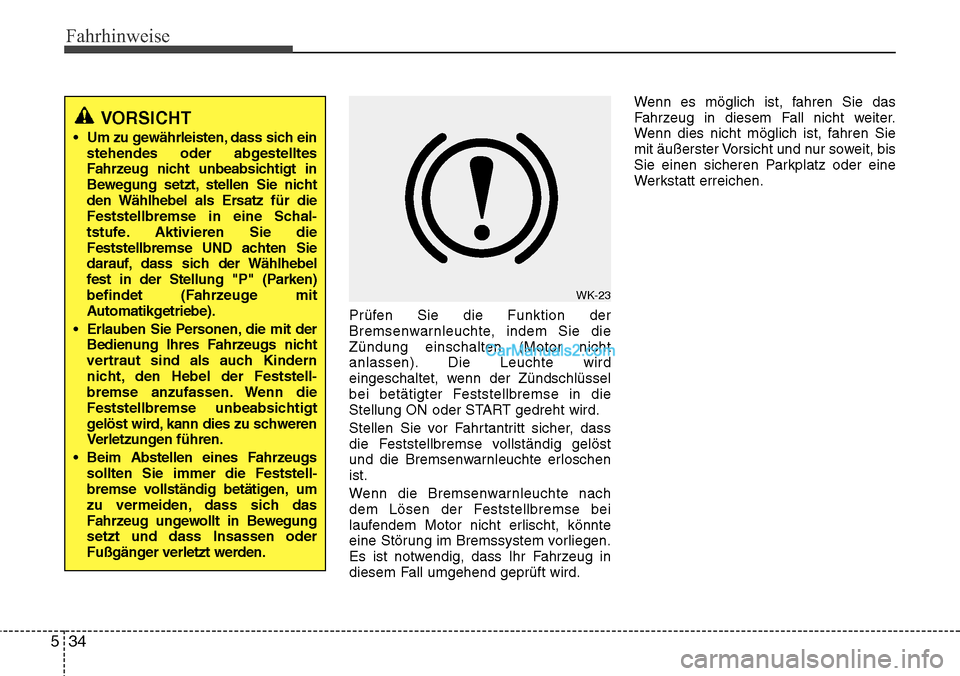

Prüfen Sie die Funktion der
Bremsenwarnleuchte, indem Sie die
Zündung einschalten (Motor nicht
anlassen). Die Leuchte wird
eingeschaltet, wenn der Zündschlüssel
bei betätigter Feststellbremse in die
Stellung ON oder START gedreht wird.
Stellen Sie vor Fahrtantritt sicher, dass
die Feststellbremse vollständig gelöst
und die Bremsenwarnleuchte erloschen
ist.
Wenn die Bremsenwarnleuchte nach
dem Lösen der Feststellbremse bei
laufendem Motor nicht erlischt, könnte
eine Störung im Bremssystem vorliegen.
Es ist notwendig, dass Ihr Fahrzeug in
diesem Fall umgehend geprüft wird. Wenn es möglich ist, fahren Sie das
Fahrzeug in diesem Fall nicht weiter.
Wenn dies nicht möglich ist, fahren Sie
mit äußerster Vorsicht und nur soweit, bis
Sie einen sicheren Parkplatz oder eine
Werkstatt erreichen.
VORSICHT
• Um zu gewährleisten, dass sich ein
stehendes oder abgestelltes
Fahrzeug nicht unbeabsichtigt in
Bewegung setzt, stellen Sie nicht
den Wählhebel als Ersatz für die
Feststellbremse in eine Schal-
tstufe. Aktivieren Sie die
Feststellbremse UND ac hten Sie
darauf ,

dass sich der Wählhebel
fest in der Stellung "P" (Parken)
befindet (Fahrzeuge mit
Automatikgetriebe).
• Erlauben Sie Personen, die mit der Bedienung Ihres Fahrzeugs nicht
vertraut sind als auch Kindern
nicht, den Hebel der Feststell-
bremse anzufassen. Wenn die
Feststellbremse unbeabsic htigt
g elöst wir

d, kann dies zu schweren
Verletzungen führen.
• Beim Abstellen eines Fahrzeugs sollten Sie immer die Feststell -
bremse vollständig betätigen, um
zu vermeiden,
dass sich das
Fahrzeug ungewollt in Bewegung
setzt und dass Insassen oder
Fußgänger verletzt werden.
WK-23

535

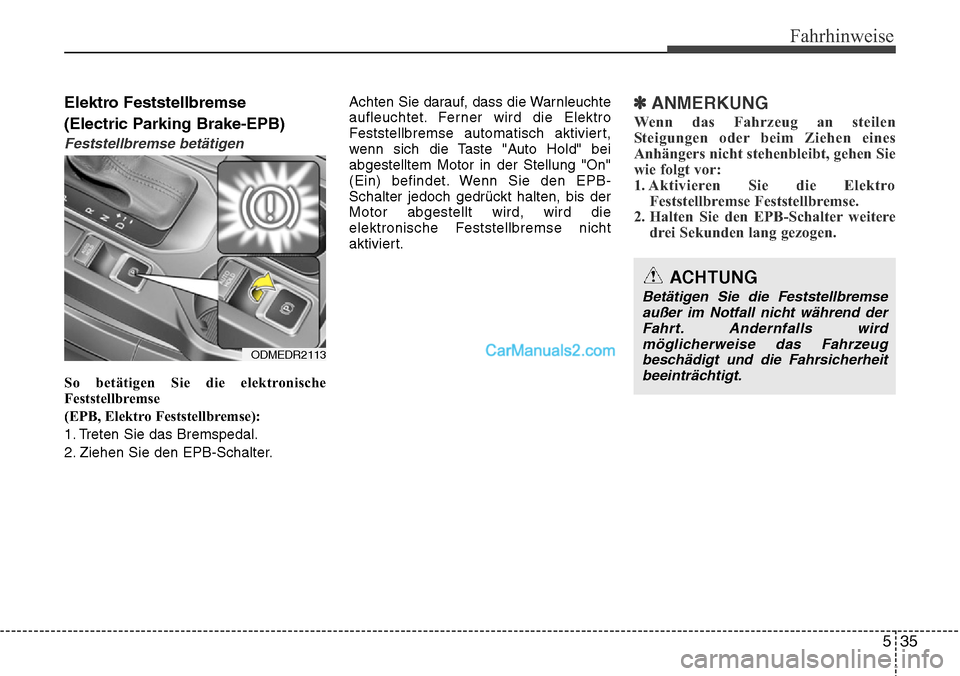

Fahrhinweise
Elektro Feststellbremse
(Electric Parking Brake-EPB)
Feststellbremse betätigen
So betätigen Sie die elektronische
Feststellbremse
(EPB, Elektro Feststellbremse):
1. Treten Sie das Bremspedal.
2. Ziehen Sie den EPB-Schalter.Achten Sie darauf, dass die Warnleuchte
aufleuchtet. Ferner wird die Elektro
Feststellbremse automatisch aktiviert,
wenn sich die Taste "Auto Hold" bei
abgestelltem Motor in der Stellung "On"
(Ein) befindet. Wenn Sie den EPB-
Schalter jedoch gedrückt halten, bis der
Motor abgestellt wird, wird die
elektronische Feststellbremse nicht
aktiviert.
✽ANMERKUNG
Wenn das Fahrzeug an steilen
Steigungen oder beim Ziehen eines
Anhängers nicht stehenbleibt, gehen Sie
wie folgt vor:
1. Aktivieren Sie die Elektro
Feststellbremse Feststellbremse.
2. Halten Sie den EPB-Schalter weitere drei Sekunden lang gezogen.
ODMEDR2113
ACHTUNG
Betätigen Sie die Feststellbremse
außer im Notfall nicht während der Fahrt. Andernfalls wirdmöglicherweise das Fahrzeug beschädigt und die Fahrsicherheitbeeinträchtigt.

Fahrhinweise
36
5

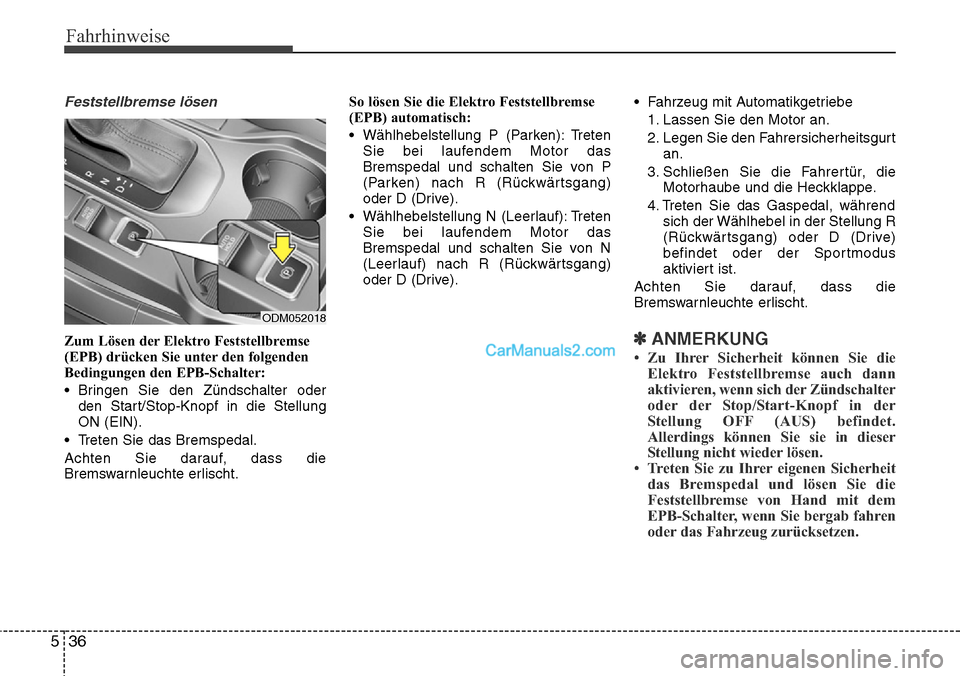

Feststellbremse lösen
Zum Lösen der Elektro Feststellbremse
(EPB) drücken Sie unter den folgenden
Bedingungen den EPB-Schalter:
• Bringen Sie den Zündschalter oder
den Start/Stop-Knopf in die Stellung
ON (EIN).
• Treten Sie das Bremspedal.
Achten Sie darauf, dass die
Bremswarnleuchte erlischt. So lösen Sie die Elektro Feststellbremse
(EPB) automatisch:
• Wählhebelstellung P (Parken): Treten
Sie bei laufendem Motor das
Bremspedal und schalten Sie von P
(Parken) nach R (Rückwärtsgang)
oder D (Drive).
• Wählhebelstellung N (Leerlauf): Treten Sie bei laufendem Motor das
Bremspedal und schalten Sie von N
(Leerlauf) nach R (Rückwärtsgang)
oder D (Drive). • Fahrzeug mit Automatikgetriebe
1. Lassen Sie den Motor an.
2. Legen Sie den Fahrersicherheitsgurt an.
3. Schließen Sie die Fahrertür, die Motorhaube und die Heckklappe.
4. Treten Sie das Gaspedal, während sich der Wählhebel in der Stellung R
(Rückwärtsgang) oder D (Drive)
befindet oder der Sportmodus
aktiviert ist.
Achten Sie darauf, dass die
Bremswarnleuchte erlischt.✽ANMERKUNG
• Zu Ihrer Sicherheit können Sie die Elektro Feststellbremse auch dann
aktivieren, wenn sich der Zündschalter
oder der Stop/Start-Knopf in der
Stellung OFF (AUS) befindet.
Allerdings können Sie sie in dieser
Stellung nicht wieder lösen.
• Treten Sie zu Ihrer eigenen Sicherheit das Bremspedal und lösen Sie die
Feststellbremse von Hand mit dem
EPB-Schalter, wenn Sie bergab fahren
oder das Fahrzeug zurücksetzen.
ODM052018

537
Fahrhinweise

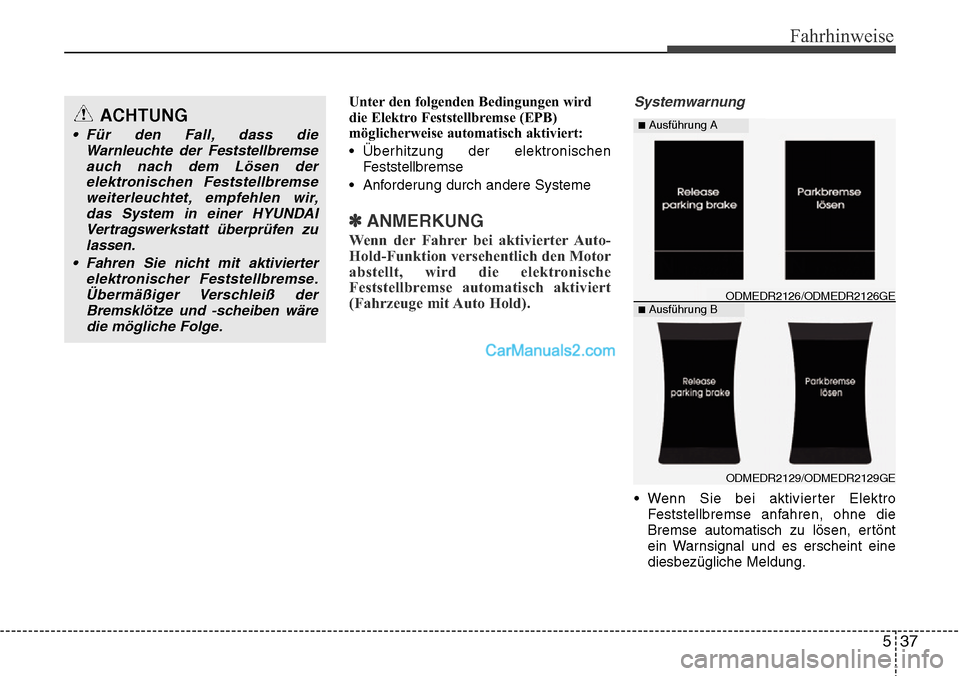

Unter den folgenden Bedingungen wird
die Elektro Feststellbremse (EPB)
möglicherweise automatisch aktiviert:
• Überhitzung der elektronischenFeststellbremse
• Anforderung durch andere Systeme
✽ANMERKUNG
Wenn der Fahrer bei aktivierter Auto-
Hold-Funktion versehentlich den Motor
abstellt, wird die elektronische
Feststellbremse automatisch aktiviert
(Fahrzeuge mit Auto Hold).
Systemwarnung
• Wenn Sie bei aktivierter Elektro Feststellbremse anfahren, ohne die
Bremse automatisch zu lösen, ertönt
ein Warnsignal und es erscheint eine
diesbezügliche Meldung.
ACHTUNG
• Für den Fall, dass die Warnleuchte der Feststellbremseauch nach dem Lösen derelektronischen Feststellbremseweiterleuchtet, empfehlen wir, das System in einer HYUNDAIVertragswerkstatt überprüfen zulassen.
• Fahren Sie nicht mit aktivierter elektronischer Feststellbremse.Übermäßiger Verschleiß derBremsklötze und -scheiben wäredie mögliche Folge.
ODMEDR2129/ODMEDR2129GE
ODMEDR2126/ODMEDR2126GE
■Ausführung A
■Ausführung B
