Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

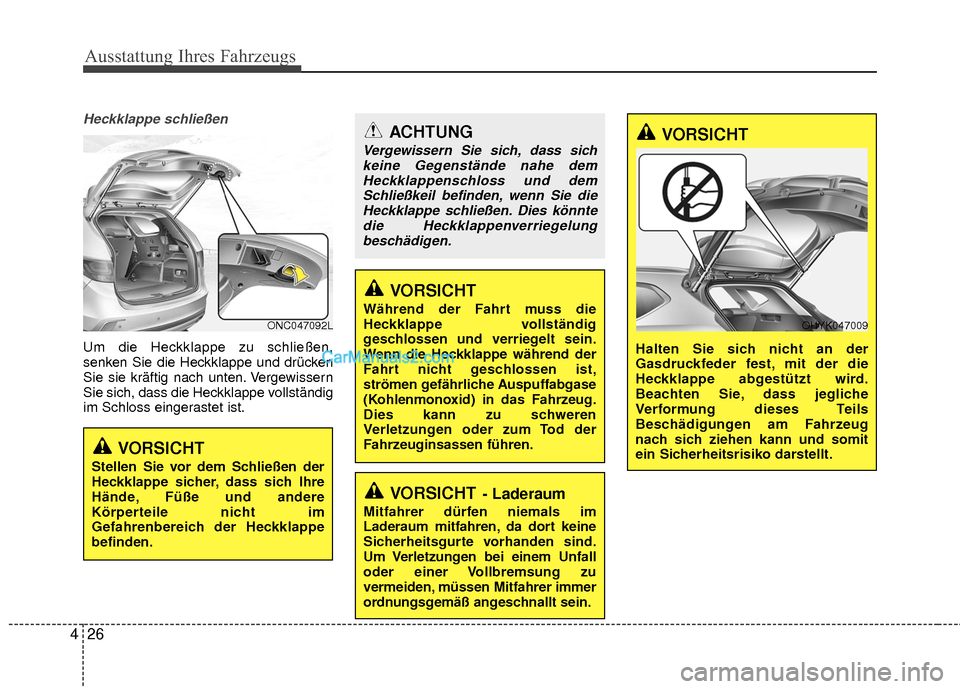

Ausstattung Ihres Fahrzeugs
26
4
Heckklappe schließen
Um die Heckklappe zu schließen,
senken Sie die Heckklappe und drücken
Sie sie kräftig nach unten. Vergewissern
Sie sich, dass die Heckklappe vollständig
im Schloss eingerastet ist.
VORSICHT
Stellen Sie vor dem Schließen der
Heckklappe sicher, dass sich Ihre
Hände, Füße und andere
Körperteile nicht im
Gefahrenbereich der Heckklappe
befinden.
ACHTUNG
Vergewissern Sie sich, dass sich
keine Gegenstände nahe demHeckklappenschloss und demSchließkeil befinden, wenn Sie dieHeckklappe schließen. Dies könnte die Heckklappenverriegelungbeschädigen.
VORSICHT
Während der Fahrt muss die
Heckklappe vollständig
geschlossen und verriegelt sein.
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist,
strömen gefährliche Auspuffabgase
(Kohlenmonoxid) in das Fahrzeug.
Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.
VORSICHT
Halten Sie sich nicht an der
Gasdruckfeder fest, mit der die
Heckklappe abgestützt wird.
Beachten Sie, dass jegliche
Verformung dieses Teils
Beschädigungen am Fahrzeug
nach sich ziehen kann und somit
ein Sicherheitsrisiko darstellt.
ONC047092LOHYK047009

427
Ausstattung Ihres Fahrzeugs
✽
✽ANMERKUNG
Wenn der Motor nicht läuft, lässt sich
die Servo-Heckklappe unabhängig von
der Wähl-/Schalthebelstellung
betätigen. Bei eingeschalteter Zündung
hingegen lässt sich die Servo-
Heckklappe nur dann betätigen, wenn
sich der Wählhebel in der Stellung "P"
(Parken) befindet.
ONCDCO3045
ONC044081
■ Ausführung A
■Ausführung BONC046093
ONC046094

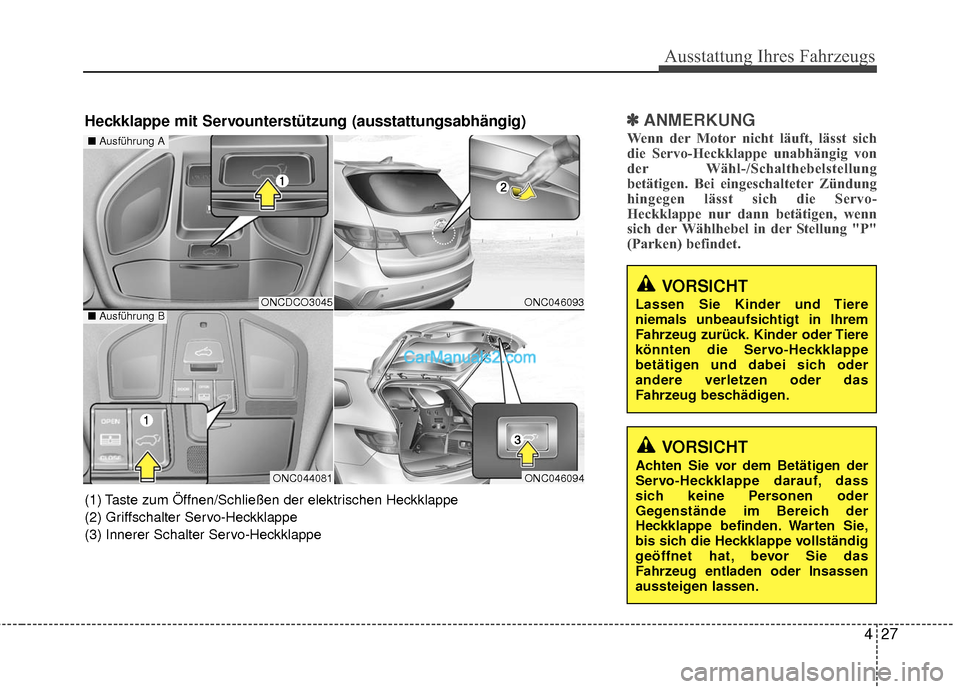

Heckklappe mit Servounterstützung (ausstattungsabhängig)
VORSICHT
Lassen Sie Kinder und Tiere
niemals unbeaufsichtigt in Ihrem
Fahrzeug zurück. Kinder oder Tiere
könnten die Servo-Heckklappe
betätigen und dabei sich oder
andere verletzen oder das
Fahrzeug beschädigen.
VORSICHT
Achten Sie vor dem Betätigen der
Servo-Heckklappe darauf, dass
sich keine Personen oder
Gegenstände im Bereich der
Heckklappe befinden. Warten Sie,
bis sich die Heckklappe vollständig
geöffnet hat, bevor Sie das
Fahrzeug entladen oder Insassen
aussteigen lassen.
(1) Taste zum Öffnen/Schließen der elektrischen Heckklappe
(2) Griffschalter Servo-Heckklappe
(3) Innerer Schalter Servo-Heckklappe

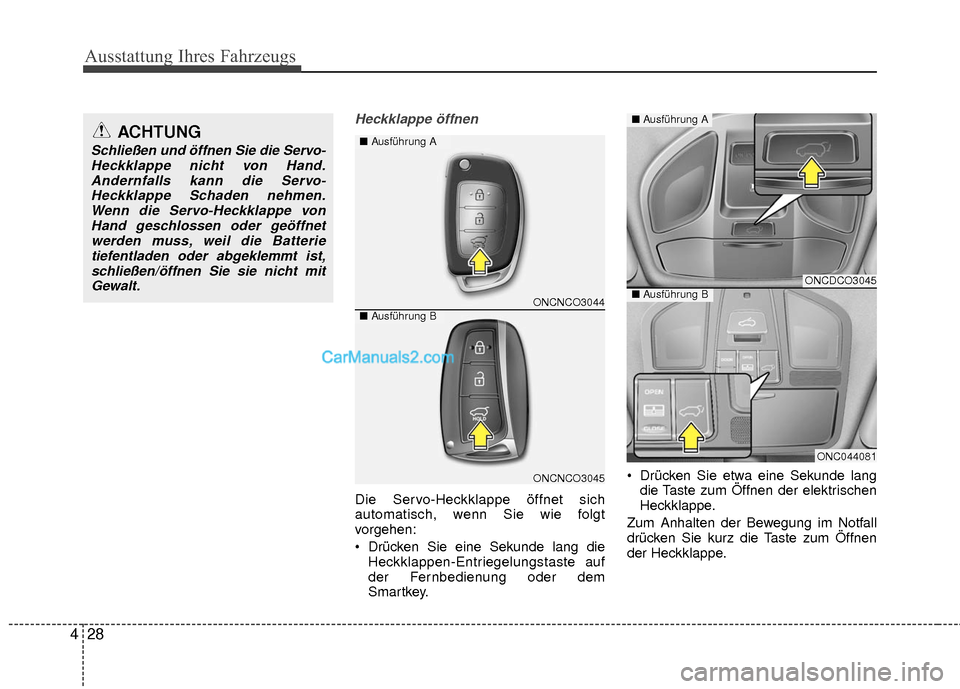

Ausstattung Ihres Fahrzeugs
28
4
Heckklappe öffnen
Die Servo-Heckklappe öffnet sich
automatisch, wenn Sie wie folgt
vorgehen:
Drücken Sie eine Sekunde lang die
Heckklappen-Entriegelungstaste auf
der Fernbedienung oder dem
Smartkey. Drücken Sie etwa eine Sekunde lang
die Taste zum Öffnen der elektrischen
Heckklappe.
Zum Anhalten der Bewegung im Notfall
drücken Sie kurz die Taste zum Öffnen
der Heckklappe.
ACHTUNG
Schließen und öffnen Sie die Servo- Heckklappe nicht von Hand.Andernfalls kann die Servo-Heckklappe Schaden nehmen.Wenn die Servo-Heckklappe von Hand geschlossen oder geöffnetwerden muss, weil die Batterietiefentladen oder abgeklemmt ist,schließen/öffnen Sie sie nicht mitGewalt.
ONCNCO3044
ONCNCO3045
■ Ausführung A
■Ausführung B
ONCDCO3045
ONC044081
■Ausführung A
■Ausführung B

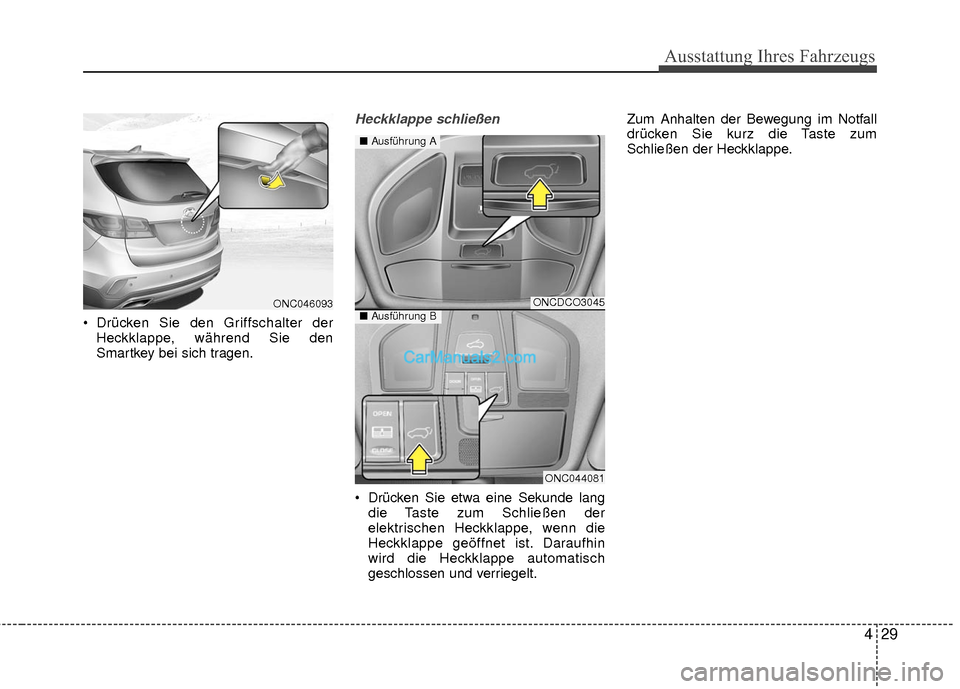

429
Ausstattung Ihres Fahrzeugs
Drücken Sie den Griffschalter derHeckklappe, während Sie den
Smartkey bei sich tragen.
Heckklappe schließen
Drücken Sie etwa eine Sekunde langdie Taste zum Schließen der
elektrischen Heckklappe, wenn die
Heckklappe geöffnet ist. Daraufhin
wird die Heckklappe automatisch
geschlossen und verriegelt. Zum Anhalten der Bewegung im Notfall
drücken Sie kurz die Taste zum
Schließen der Heckklappe.
ONC046093ONCDCO3045
ONC044081
■
Ausführung A
■Ausführung B

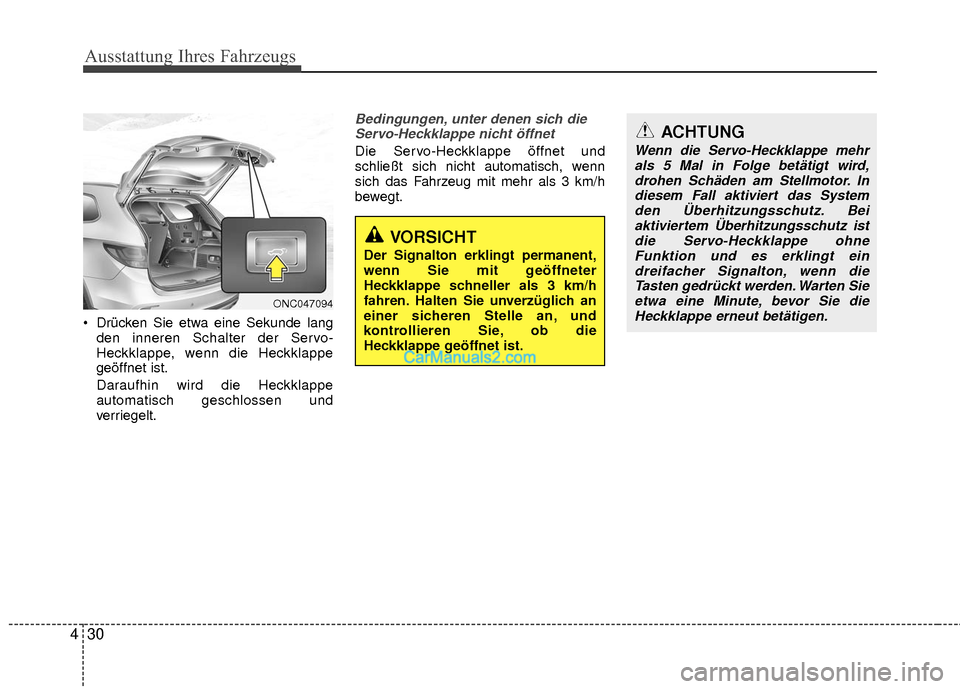

Ausstattung Ihres Fahrzeugs
30
4
Drücken Sie etwa eine Sekunde lang
den inneren Schalter der Servo-
Heckklappe, wenn die Heckklappe
geöffnet ist.
Daraufhin wird die Heckklappe
automatisch geschlossen und
verriegelt.
Bedingungen, unter denen sich dieServo-Heckklappe nicht öffnet
Die Servo-Heckklappe öffnet und
schließt sich nicht automatisch, wenn
sich das Fahrzeug mit mehr als 3 km/h
bewegt.
ONC047094
VORSICHT
Der Signalton erklingt permanent,
wenn Sie mit geöffneter
Heckklappe schneller als 3 km/h
fahren. Halten Sie unverzüglich an
einer sicheren Stelle an, und
kontrollieren Sie, ob die
Heckklappe geöffnet ist.
ACHTUNG
Wenn die Servo-Heckklappe mehrals 5 Mal in Folge betätigt wird,drohen Schäden am Stellmotor. In diesem Fall aktiviert das Systemden Überhitzungsschutz. Beiaktiviertem Überhitzungsschutz ist die Servo-Heckklappe ohneFunktion und es erklingt ein dreifacher Signalton, wenn dieTasten gedrückt werden. Warten Sie etwa eine Minute, bevor Sie dieHeckklappe erneut betätigen.

431
Ausstattung Ihres Fahrzeugs
✽
✽ANMERKUNG
• Die Servo-Heckklappe kann betätigt
werden, ohne dass der Motor läuft.
Allerdings zieht die Servofunktion der
Heckklappe viel Strom. Um eine
Tiefentladung der Batterie zu
verhindern, sollten Sie die Servo-
Heckklappe nicht zu häufig betätigen.
• Lassen Sie die Servo-Heckklappe nicht über längere Zeit in der
geöffneten Stellung, damit die
Batterie nicht entladen wird.
• Nehmen Sie keine Veränderungen oder Reparaturen an der Servo-
Heckklappe vor, sondern überlassen
Sie dies grundsätzlich einer
HYUNDAI Vertragswerkstatt.
• Betätigen Sie die Servo-Heckklappe nicht, wenn das Fahrzeug für einen
Radwechsel oder eine Reparatur
aufgebockt wurde. Andernfalls
funktioniert die Servo-Heckklappe
möglicherweise nicht mehr
ordnungsgemäß.
• Bei kalter und feuchter Witterung kann es aufgrund von Vereisung
passieren, dass die Servo-Heckklappe
nicht ordnungsgemäß funktioniert.
Automatischer Klemmschutz
Die Servofunktion der Heckklappe
erkennt, ob der Öffnungs- oder
Schließvorgang durch Hindernisse
blockiert wird.
Falls beim Öffnen ein Widerstand
erkannt wird, hält die Heckklappe an
und bewegt sich dann in die
Gegenrichtung.
Falls beim Schließen ein Widerstand erkannt wird, hält die Heckklappe an
und bewegt sich dann in die
Gegenrichtung. Bei sehr dünnen oder weichen
Hindernissen sowie kurz vor Erreichen
der Verriegelungsstellung erkennt die
automatische Klemmschutzfunktion den
Widerstand jedoch möglicherweise nicht.
Wenn die automatische
Klemmschutzfunktion mehr als zwei Mal
während des Öffnens oder Schließens
reagiert, hält die Servo-Heckklappe
möglicherweise in dieser Stellung an.
Schließen Sie die Heckklappe in diesem
Fall von Hand und betätigen Sie sie dann
wieder automatisch.
ONC047095

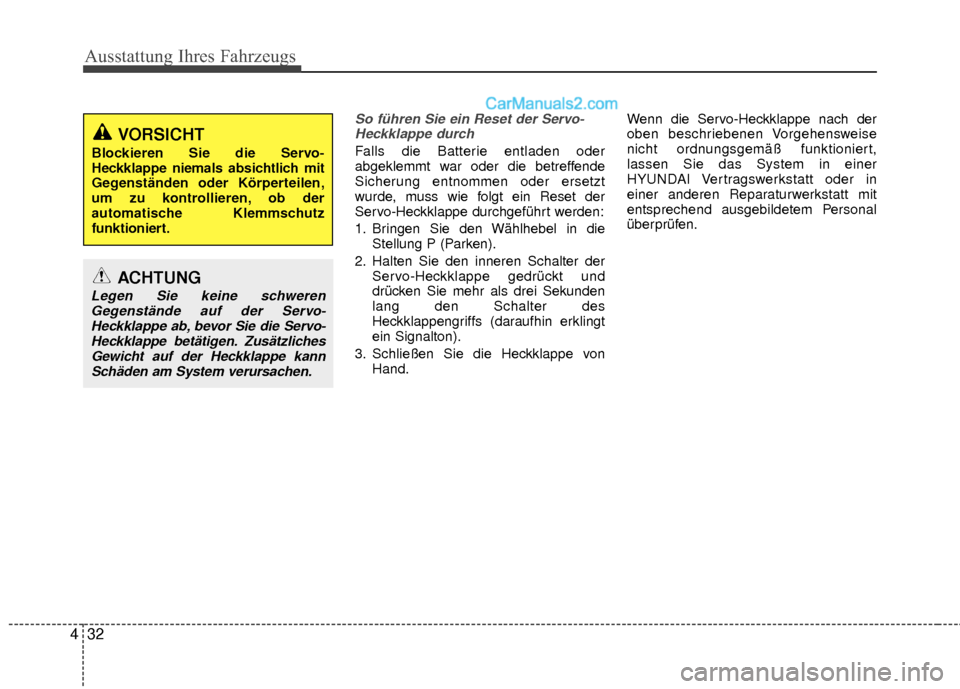

Ausstattung Ihres Fahrzeugs
32
4
So führen Sie ein Reset der Servo-
Heckklappe durch
Falls die Batterie entladen oder
abgeklemmt war oder die betreffende
Sicherung entnommen oder ersetzt
wurde, muss wie folgt ein Reset der
Servo-Heckklappe durchgeführt werden:
1. Bringen Sie den Wählhebel in die Stellung P (Parken).
2. Halten Sie den inneren Schalter der Servo-Heckklappe gedrückt und
drücken Sie mehr als drei Sekunden
lang den Schalter des
Heckklappengriffs (daraufhin erklingt
ein Signalton).
3. Schließen Sie die Heckklappe von Hand. Wenn die Servo-Heckklappe nach der
oben beschriebenen Vorgehensweise
nicht ordnungsgemäß funktioniert,
lassen Sie das System in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
überprüfen.
VORSICHT
Blockieren Sie die Servo-
Heckklappe niemals absichtlich mit
Gegenständen oder Körperteilen,
um zu kontrollieren, ob der
automatische Klemmschutz
funktioniert.
ACHTUNG
Legen Sie keine schweren
Gegenstände auf der Servo-Heckklappe ab, bevor Sie die Servo-Heckklappe betätigen. ZusätzlichesGewicht auf der Heckklappe kannSchäden am System verursachen.

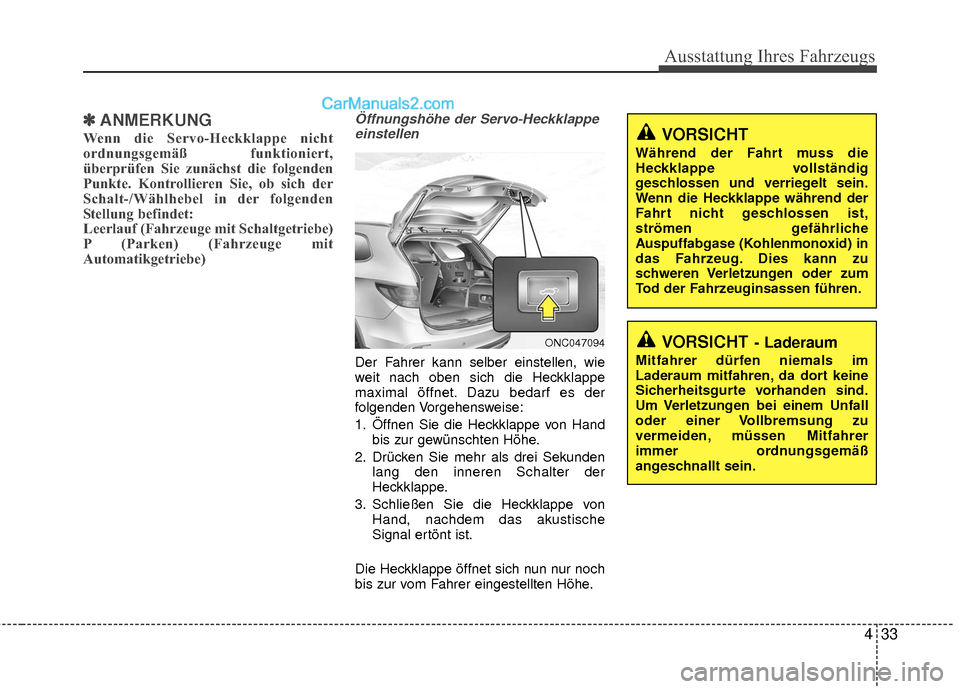

433
Ausstattung Ihres Fahrzeugs
✽
✽ANMERKUNG
Wenn die Servo-Heckklappe nicht
ordnungsgemäß funktioniert,
überprüfen Sie zunächst die folgenden
Punkte. Kontrollieren Sie, ob sich der
Schalt-/Wählhebel in der folgenden
Stellung befindet:
Leerlauf (Fahrzeuge mit Schaltgetriebe)
P (Parken) (Fahrzeuge mit
Automatikgetriebe)
Öffnungshöhe der Servo-Heckklappe
einstellen
Der Fahrer kann selber einstellen, wie
weit nach oben sich die Heckklappe
maximal öffnet. Dazu bedarf es der
folgenden Vorgehensweise:
1. Öffnen Sie die Heckklappe von Hand bis zur gewünschten Höhe.
2. Drücken Sie mehr als drei Sekunden lang den inneren Schalter der
Heckklappe.
3. Schließen Sie die Heckklappe von Hand, nachdem das akustische
Signal ertönt ist.
Die Heckklappe öffnet sich nun nur noch
bis zur vom Fahrer eingestellten Höhe.
VORSICHT
Während der Fahrt muss die
Heckklappe vollständig
geschlossen und verriegelt sein.
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist,
strömen gefährliche
Auspuffabgase (Kohlenmonoxid) in
das Fahrzeug. Dies kann zu
schweren Verletzungen oder zum
Tod der Fahrzeuginsassen führen.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer
immer ordnungsgemäß
angeschnallt sein.
ONC047094

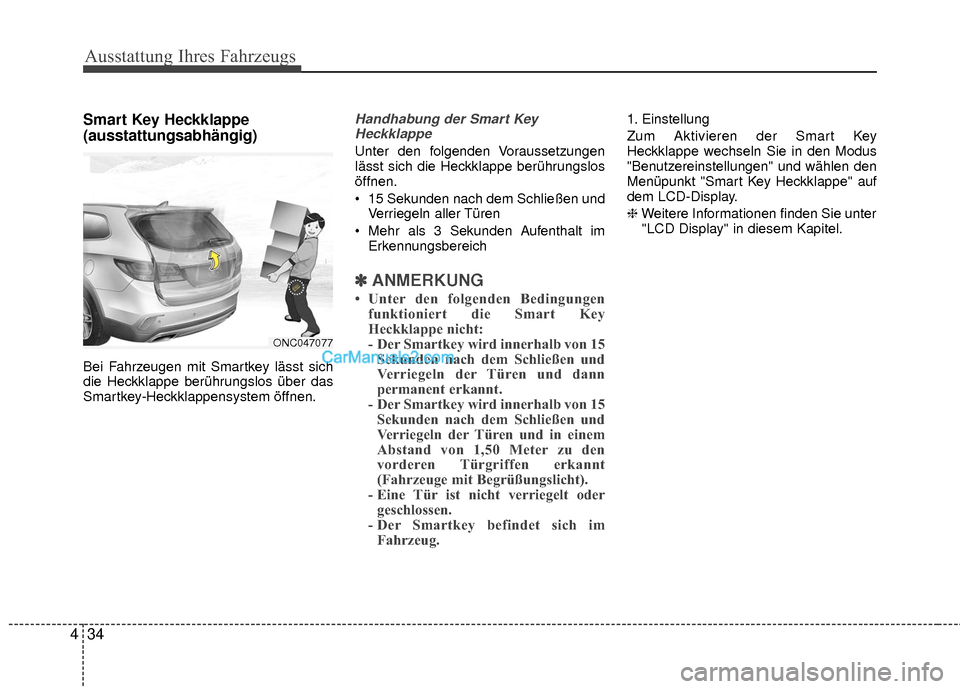

Ausstattung Ihres Fahrzeugs
34
4
Smart Key Heckklappe
(ausstattungsabhängig)
Bei Fahrzeugen mit Smartkey lässt sich
die Heckklappe berührungslos über das
Smartkey-Heckklappensystem öffnen.
Handhabung der Smart Key
Heckklappe
Unter den folgenden Voraussetzungen
lässt sich die Heckklappe berührungslos
öffnen.
15 Sekunden nach dem Schließen und Verriegeln aller Türen
Mehr als 3 Sekunden Aufenthalt im Erkennungsbereich
✽ ✽ ANMERKUNG
• Unter den folgenden Bedingungen
funktioniert die Smart Key
Heckklappe nicht:
- Der Smartkey wird innerhalb von 15Sekunden nach dem Schließen und
Verriegeln der Türen und dann
permanent erkannt.
- Der Smartkey wird innerhalb von 15 Sekunden nach dem Schließen und
Verriegeln der Türen und in einem
Abstand von 1,50 Meter zu den
vorderen Türgriffen erkannt
(Fahrzeuge mit Begrüßungslicht).
- Eine Tür ist nicht verriegelt oder geschlossen.
- Der Smartkey befindet sich im Fahrzeug.
1. Einstellung
Zum Aktivieren der Smart Key
Heckklappe wechseln Sie in den Modus
"Benutzereinstellungen" und wählen den
Menüpunkt "Smart Key Heckklappe" auf
dem LCD-Display.
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
ONC047077

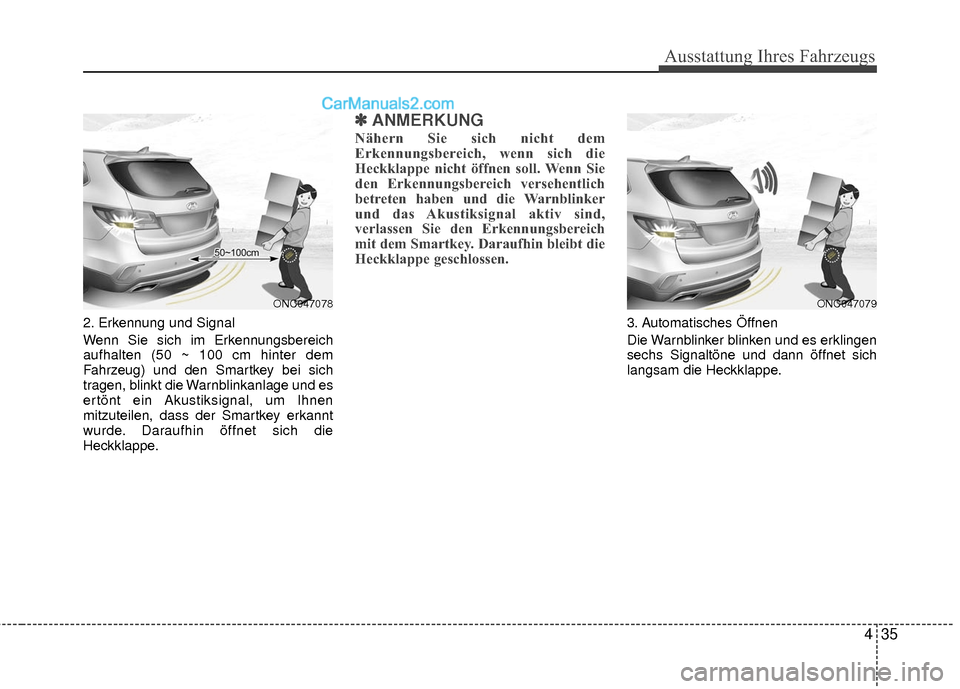

435
Ausstattung Ihres Fahrzeugs
2. Erkennung und Signal
Wenn Sie sich im Erkennungsbereich
aufhalten (50 ~ 100 cm hinter dem
Fahrzeug) und den Smartkey bei sich
tragen, blinkt die Warnblinkanlage und es
ertönt ein Akustiksignal, um Ihnen
mitzuteilen, dass der Smartkey erkannt
wurde. Daraufhin öffnet sich die
Heckklappe.
✽ ✽ANMERKUNG
Nähern Sie sich nicht dem
Erkennungsbereich, wenn sich die
Heckklappe nicht öffnen soll. Wenn Sie
den Erkennungsbereich versehentlich
betreten haben und die Warnblinker
und das Akustiksignal aktiv sind,
verlassen Sie den Erkennungsbereich
mit dem Smartkey. Daraufhin bleibt die
Heckklappe geschlossen.
3. Automatisches Öffnen
Die Warnblinker blinken und es erklingen
sechs Signaltöne und dann öffnet sich
langsam die Heckklappe.
ONC047078ONC047079
