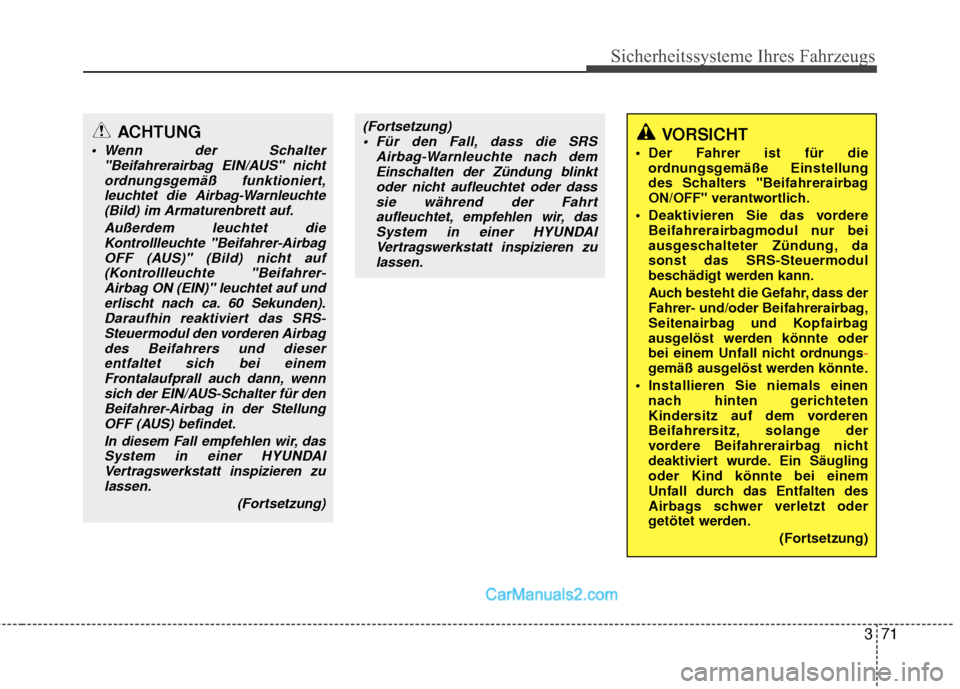

Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

371
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung) Für den Fall, dass die SRS Airbag-Warnleuchte nach demEinschalten der Zündung blinktoder nicht aufleuchtet oder dasssie während der Fahrtaufleuchtet, empfehlen wir, das System in einer HYUNDAIVertragswerkstatt inspizieren zulassen.ACHTUNG
Wenn der Schalter "Beifahrerairbag EIN/AUS" nichtordnungsgemäß funktioniert,leuchtet die Airbag-Warnleuchte(Bild) im Armaturenbrett auf.
Außerdem leuchtet dieKontrollleuchte "Beifahrer-Airbag OFF (AUS)" (Bild) nicht auf(Kontrollleuchte "Beifahrer-Airbag ON (EIN)" leuchtet auf underlischt nach ca. 60 Sekunden).Daraufhin reaktiviert das SRS-Steuermodul den vorderen Airbagdes Beifahrers und dieserentfaltet sich bei einem Frontalaufprall auch dann, wennsich der EIN/AUS-Schalter für denBeifahrer-Airbag in der StellungOFF (AUS) befindet.
In diesem Fall empfehlen wir, dasSystem in einer HYUNDAIVertragswerkstatt inspizieren zulassen.
(Fortsetzung)VORSICHT
Der Fahrer ist für dieordnungsgemäße Einstellung
des Schalters "Beifahrerairbag
ON/OFF" verantwortlich.
Deaktivieren Sie das vordere Beifahrerairbagmodul nur bei
ausgeschalteter Zündung, da
sonst das SRS-Steuermodul
beschädigt werden kann.
Auch besteht die Gefahr, dass der
Fahrer- und/oder Beifahrerairbag,
Seitenairbag und Kopfairbag
ausgelöst werden könnte oder
bei einem Unfall nicht ordnungs -
gemäß ausgelöst werden könnte.


Installieren Sie niemals einen
nach hinten gerichteten
Kindersitz auf dem vorderen
Beifahrersitz, solange der
vordere Beifahrerairbag nicht
deaktiviert wurde. Ein Säugling
oder Kind könnte bei einem
Unfall durch das Entfalten des
Airbags schwer verletzt oder
getötet werden.
(Fortsetzung)

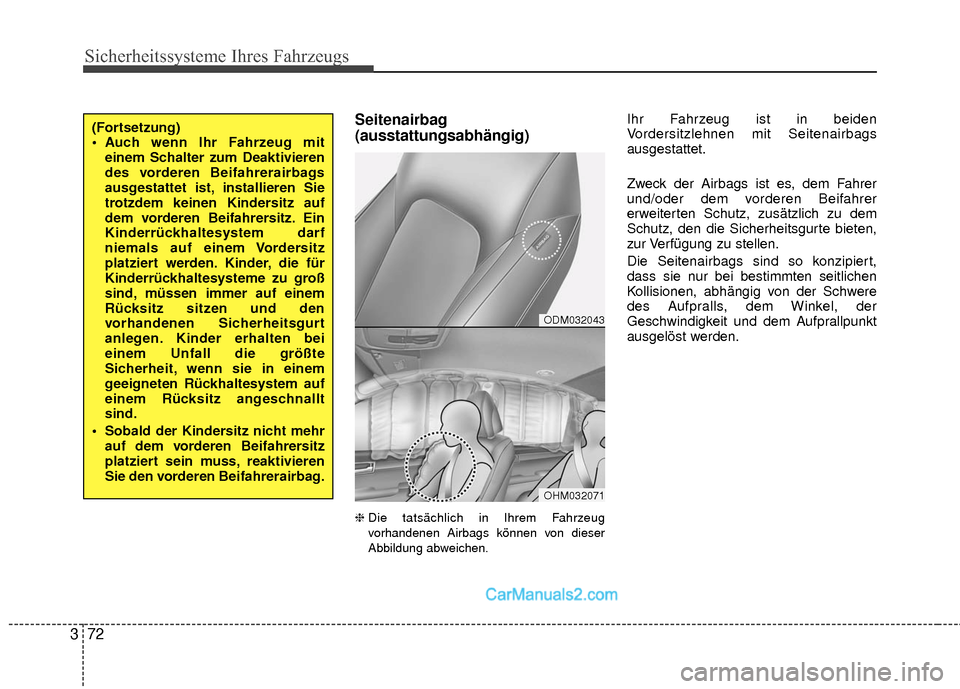

Sicherheitssysteme Ihres Fahrzeugs
72
3
Seitenairbag
(ausstattungsabhängig)
❈ Die tatsächlich in Ihrem Fahrzeug
vorhandenen Airbags können von dieser
Abbildung abweichen.
Ihr Fahrzeug ist in beiden
Vordersitzlehnen mit Seitenairbags
ausgestattet.
Zweck der Airbags ist es, dem Fahrer
und/oder dem vorderen Beifahrer
erweiterten Schutz, zusätzlich zu dem
Schutz, den die Sicherheitsgurte bieten,
zur Verfügung zu stellen.
Die Seitenairbags sind so konzipiert,
dass sie nur bei bestimmten seitlichen
Kollisionen, abhängig von der Schwere
des Aufpralls, dem Winkel, der
Geschwindigkeit und dem Aufprallpunkt
ausgelöst werden.(Fortsetzung)
Auch wenn Ihr Fahrzeug mit
einem Schalter zum Deaktivieren
des vorderen Beifahrerairbags
ausgestattet ist, installieren Sie
trotzdem keinen Kindersitz auf
dem vorderen Beifahrersitz. Ein
Kinderrückhaltesystem darf
niemals auf einem Vordersitz
platziert werden. Kinder, die für
Kinderrückhaltesysteme zu groß
sind, müssen immer auf einem
Rücksitz sitzen und den
vorhandenen Sicherheitsgurt
anlegen. Kinder erhalten bei
einem Unfall die größte
Sicherheit, wenn sie in einem
geeigneten Rückhaltesystem auf
einem Rücksitz angeschnallt
sind.
Sobald der Kindersitz nicht mehr auf dem vorderen Beifahrersitz
platziert sein muss, reaktivieren
Sie den vorderen Beifahrerairbag.
ODM032043
OHM032071

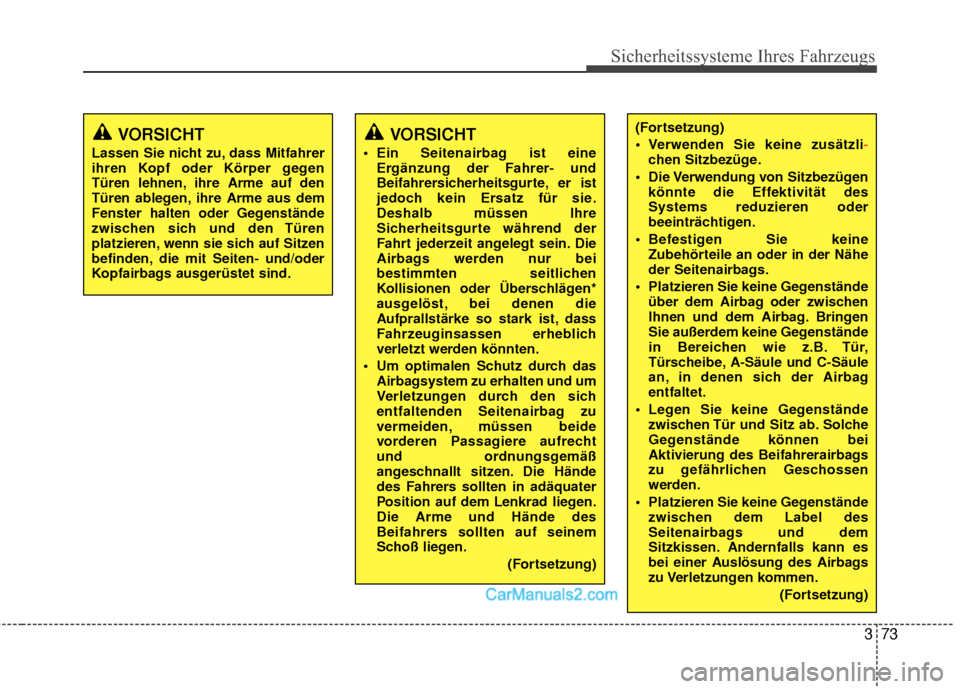

373
Sicherheitssysteme Ihres Fahrzeugs
VORSICHT
Ein Seitenairbag ist eineErgänzung der Fahrer- und
Beifahrersicherheitsgurte, er ist
jedoch kein Ersatz für sie.
Deshalb müssen Ihre
Sicherheitsgurte während der
Fahrt jederzeit angelegt sein. Die
Airbags werden nur bei
bestimmten seitlichen
Kollisionen oder Überschlägen*
ausgelöst, bei denen die
Aufprallstärke so stark ist, dass
Fahrzeuginsassen erheblich
verletzt werden könnten.
Um optimalen Schutz durch das Airbagsystem zu erhalten und um
Verletzungen durch den sich
entfaltenden Seitenairbag zu
vermeiden, müssen beide
vorderen Passagiere aufrecht
und ordnungsgemäß
angeschnallt sitzen. Die Hände
des Fahrers sollten in adäquater
Position auf dem Lenkrad liegen.
Die Arme und Hände des
Beifahrers sollten auf seinem
Schoß liegen.
(Fortsetzung)
VORSICHT
Lassen Sie nicht zu, dass Mitfahrer
ihren Kopf oder Körper gegen
Türen lehnen, ihre Arme auf den
Türen ablegen, ihre Arme aus dem
Fenster halten oder Gegenstände
zwischen sich und den Türen
platzieren, wenn sie sich auf Sitzen
befinden, die mit Seiten- und/oder
Kopfairbags ausgerüstet sind.
(Fortsetzung)
Verwenden Sie keine zusätzli -
chen Sitzbezüge.


Die Verwendung von Sitzbezügen
könnte die Effektivität des
Systems reduzieren oder
beeinträchtigen.
Befestigen Sie keine Zubehörteile an oder in der Nähe
der Seitenairbags.
Platzieren Sie keine Gegenstände über dem Airbag oder zwischen
Ihnen und dem Airbag. Bringen
Sie außerdem keine Gegenstände
in Bereichen wie z.B. Tür,
Türscheibe, A-Säule und C-Säule
an, in denen sich der Airbag
entfaltet.
Legen Sie keine Gegenstände zwischen Tür und Sitz ab. Solche
Gegenstände können bei
Aktivierung des Beifahrerairbags
zu gefährlichen Geschossen
werden.
Platzieren Sie keine Gegenstände zwischen dem Label des
Seitenairbags und dem
Sitzkissen. Andernfalls kann es
bei einer Auslösung des Airbags
zu Verletzungen kommen.
(Fortsetzung)

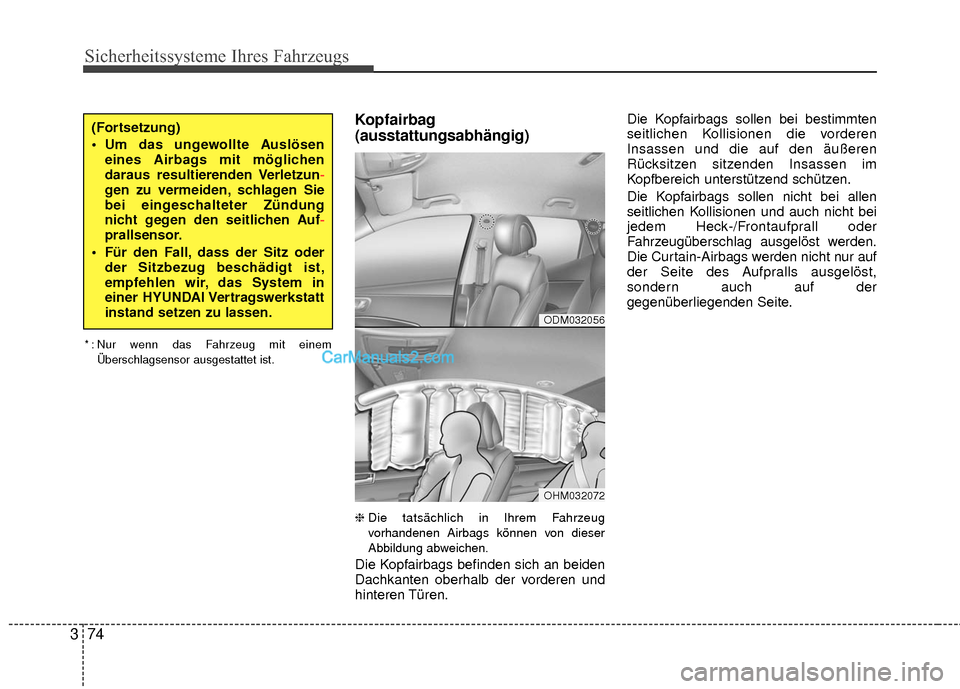

Sicherheitssysteme Ihres Fahrzeugs
74
3
Kopfairbag
(ausstattungsabhängig)
❈ Die tatsächlich in Ihrem Fahrzeug
vorhandenen Airbags können von dieser
Abbildung abweichen.
Die Kopfairbags befinden sich an beiden
Dachkanten oberhalb der vorderen und
hinteren Türen. Die Kopfairbags sollen bei bestimmten
seitlichen Kollisionen die vorderen
Insassen und die auf den äußeren
Rücksitzen sitzenden Insassen im
Kopfbereich unterstützend schützen.
Die Kopfairbags sollen nicht bei allen
seitlichen Kollisionen und auch nicht bei
jedem Heck-/Frontaufprall oder
Fahrzeugüberschlag ausgelöst werden.
Die Curtain-Airbags werden nicht nur auf
der Seite des Aufpralls ausgelöst,
sondern auch auf der
gegenüberliegenden Seite.
(Fortsetzung)
Um das ungewollte Auslösen
eines Airbags mit möglichen
daraus resultierenden Verletzun -
gen zu vermeiden, schlagen Sie
bei eing
eschalteter Zündung
nicht gegen den seitlichen Auf -
prallsensor.


Für den Fall, dass der Sitz oder
der Sitzbezug beschädigt ist,
empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
ODM032056
OHM032072
* : Nur wenn das Fahrzeug mit einem
Überschlagsensor ausgestattet ist.

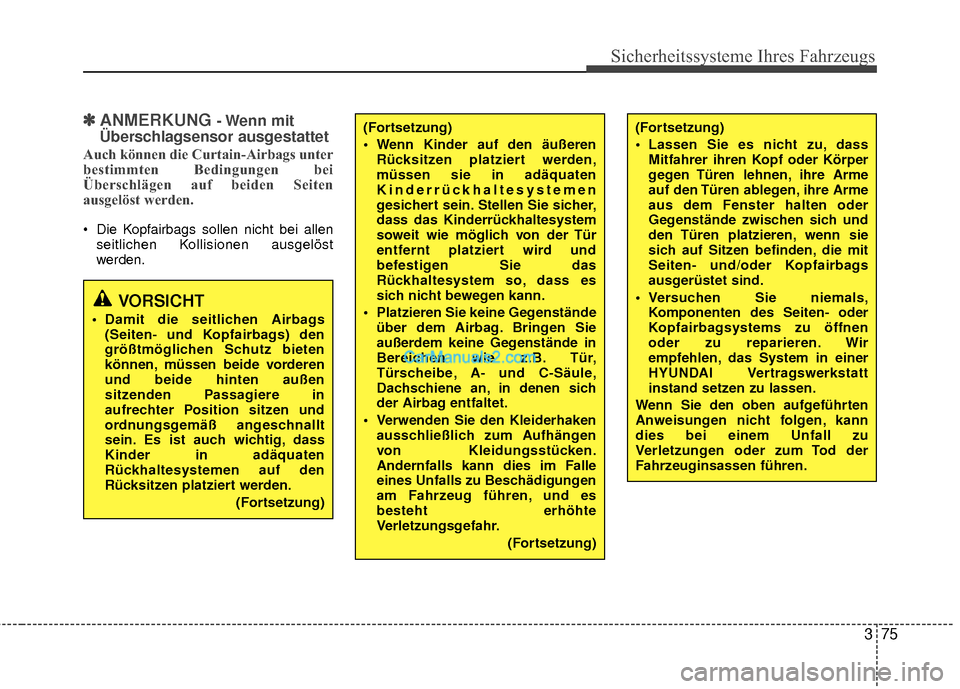

375
Sicherheitssysteme Ihres Fahrzeugs
✽
✽ANMERKUNG - Wenn mit
Überschlagsensor ausgestattet
Auch können die Curtain-Airbags unter
bestimmten Bedingungen bei
Überschlägen auf beiden Seiten
ausgelöst werden.
Die Kopfairbags sollen nicht bei allen
seitlichen Kollisionen ausgelöst
werden.
(Fortsetzung)
Wenn Kinder auf den äußerenRücksitzen platziert werden,
müssen sie in adäquaten
Kinderrückhaltesystemen
gesichert sein. Stellen Sie sicher,
dass das Kinderrückhaltesystem
soweit wie möglich von der Tür
entfernt platziert wird und
befestigen Sie das
Rückhaltesystem so, dass es
sich nicht bewegen kann.
Platzieren Sie keine Gegenstände über dem Airbag. Bringen Sie
außerdem keine Gegenstände in
Bereichen wie z.B. Tür,
Türscheibe, A- und C-Säule,
Dachschiene an, in denen sich
der Airbag entfaltet.
Verwenden Sie den Kleiderhaken ausschließlich zum Aufhängen
von Kleidungsstücken.
Andernfalls kann dies im Falle
eines Unfalls zu Beschädigungen
am Fahrzeug führen, und es
besteht erhöhte
Verletzungsgefahr.
(Fortsetzung)(Fortsetzung)
Lassen Sie es nicht zu, dassMitfahrer ihren Kopf oder Körper
gegen Türen lehnen, ihre Arme
auf den Türen ablegen, ihre Arme
aus dem Fenster halten oder
Gegenstände zwischen sich und
den Türen platzieren, wenn sie
sich auf Sitzen befinden, die mit
Seiten- und/oder Kopfairbags
ausgerüstet sind.
Versuchen Sie niemals, Komponenten des Seiten- oder
Kopfairbagsystems zu öffnen
oder zu reparieren. Wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
Wenn Sie den oben aufgeführten
Anweisungen nicht folgen, kann
dies bei einem Unfall zu
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
VORSICHT
Damit die seitlichen Airbags (Seiten- und Kopfairbags) den
größtmöglichen Schutz bieten
können, müssen beide vorderen
und beide hinten außen
sitzenden Passagiere in
aufrechter Position sitzen und
ordnungsgemäß angeschnallt
sein. Es ist auch wichtig, dass
Kinder in adäquaten
Rückhaltesystemen auf den
Rücksitzen platziert werden.
(Fortsetzung)

Sicherheitssysteme Ihres Fahrzeugs
76
3

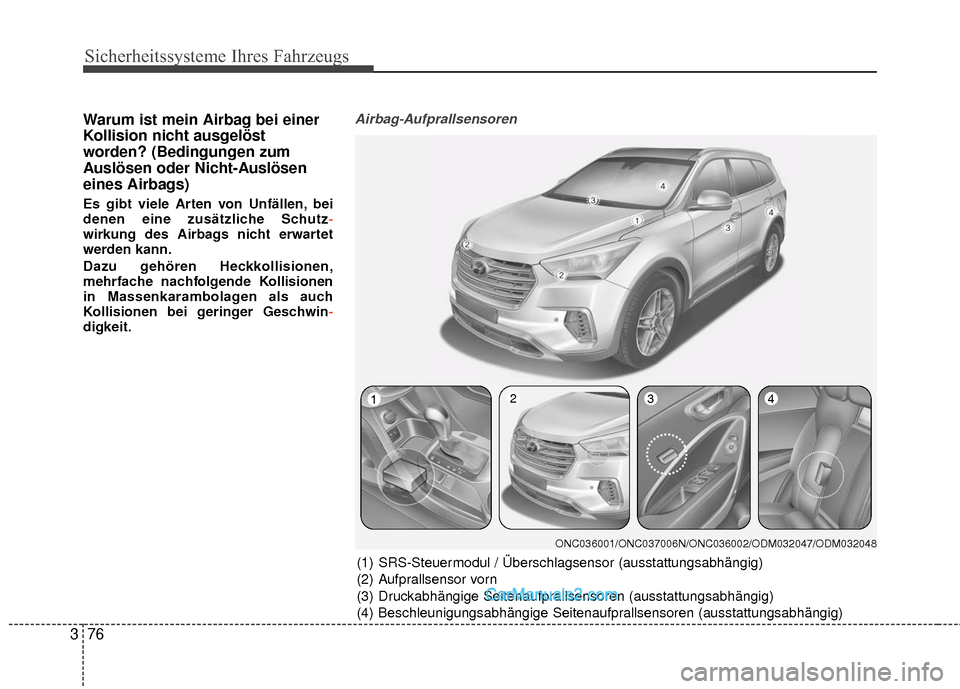

Warum ist mein Airbag bei einer
Kollision nicht ausgelöst
worden? (Bedingungen zum
Auslösen oder Nicht-Auslösen
eines Airbags)
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche Schutz-
wirkung des Airbags nicht erwartet
werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer Geschwin -
digkeit.
Airbag-Aufprallsensoren
(1) SRS-Steuermodul / Überschlagsensor (ausstattungsabhängig)
(2) Aufprallsensor vorn
(3) Druckabhängige Seitenaufprallsensoren (ausstattungsabhängig)
(4) Beschleunigungsabhängige Seitenaufprallsensoren (ausstattungsabhängig)
ONC036001/ONC037006N/ONC036002/ODM032047/ODM032048
1234

377
Sicherheitssysteme Ihres Fahrzeugs

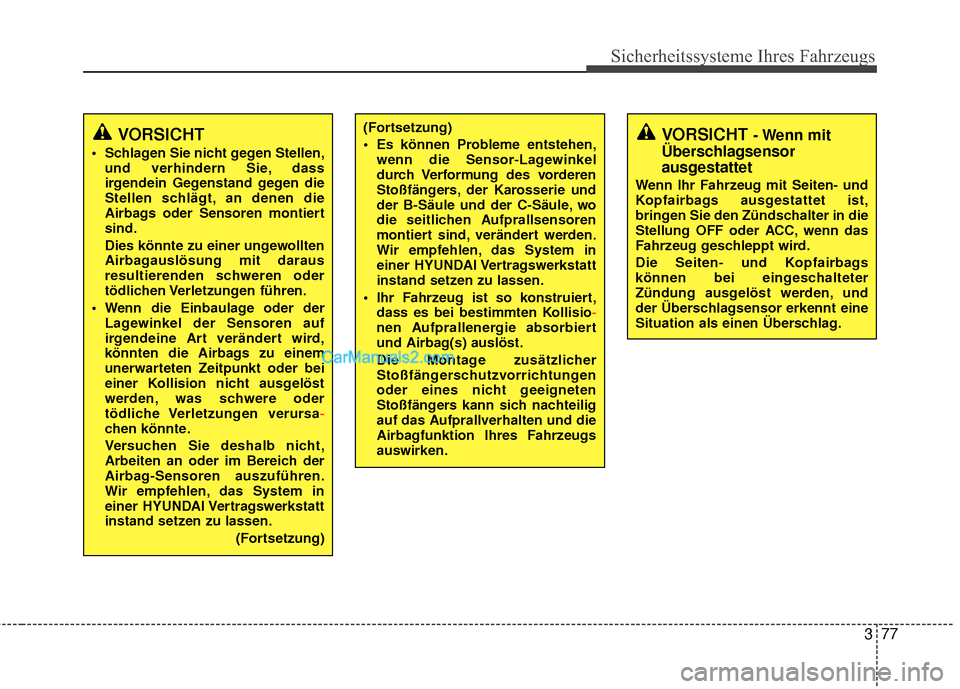

VORSICHT
Schlagen Sie nicht gegen Stellen,und verhindern Sie, dass
irgendein Gegenstand gegen die
Stellen schlägt, an denen die
Airbags oder Sensoren montiert
sind.
Dies könnte zu einer ungewollten
Airbagauslösung mit daraus
resultierenden schweren oder
tödlichen Verletzungen führen.
Wenn die Einbaulage oder der Lagewinkel der Sensoren auf
irgendeine Art verändert wird,
könnten die Airbags zu einem
unerwarteten Zeitpunkt oder bei
einer Kollision nicht ausgelöst
werden, was schwere oder
tödliche Verletzungen verursa -
chen könnte.
V

ersuchen Sie deshalb nicht,
Arbeiten an oder im Bereich der
Airbag-Sensoren auszuführen.
Wir empfehlen, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
(Fortsetzung)
VORSICHT - Wenn mit
Überschlagsensor
ausgestattet
Wenn Ihr Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist,
bringen Sie den Zündschalter in die
Stellung OFF oder ACC, wenn das
Fahrzeug geschleppt wird.
Die Seiten- und Kopfairbags
können bei eingeschalteter
Zündung ausgelöst werden, und
der Überschlagsensor erkennt eine
Situation als einen Überschlag.
(Fortsetzung)
Es können Probleme entstehen,
wenn die Sensor-Lagewinkel
durch Verformung des vorderen
Stoßfängers, der Karosserie und
der B-Säule und der C-Säule, wo
die seitlichen Aufprallsensoren
montiert sind, verändert werden.
Wir empfehlen, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
Ihr Fahrzeug ist so konstruiert, dass es bei bestimmten Kollisio -
nen Aufprallenergie absorbiert
und Airba
g(s) auslöst.
Die Montage zusätzlicher
Stoßfängerschutzvorrichtungen
oder eines nicht geeigneten
Stoßfängers kann sich nachteilig
auf das Aufprallverhalten und die
Airbagfunktion Ihres Fahrzeugs
auswirken.

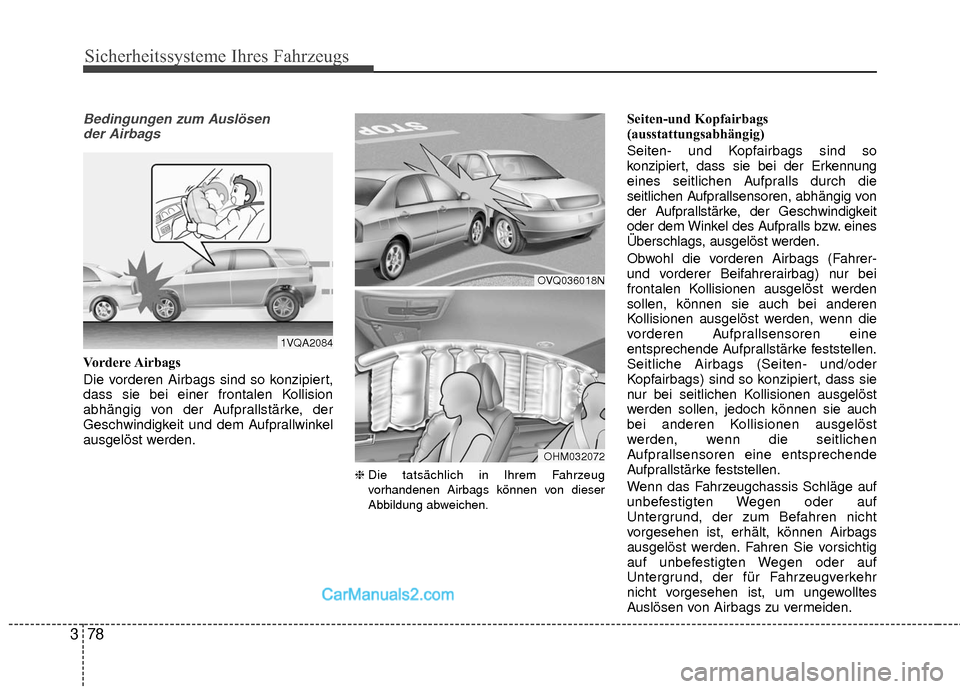

Sicherheitssysteme Ihres Fahrzeugs
78
3
Bedingungen zum Auslösen
der Airbags
Vordere Airbags
Die vorderen Airbags sind so konzipiert,
dass sie bei einer frontalen Kollision
abhängig von der Aufprallstärke, der
Geschwindigkeit und dem Aufprallwinkel
ausgelöst werden.
❈ Die tatsächlich in Ihrem Fahrzeug
vorhandenen Airbags können von dieser
Abbildung abweichen.
Seiten-und Kopfairbags
(ausstattungsabhängig)
Seiten- und Kopfairbags sind so
konzipiert, dass sie bei der Erkennung
eines seitlichen Aufpralls durch die
seitlichen Aufprallsensoren, abhängig von
der Aufprallstärke, der Geschwindigkeit
oder dem Winkel des Aufpralls bzw. eines
Überschlags, ausgelöst werden.
Obwohl die vorderen Airbags (Fahrer-
und vorderer Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst werden
sollen, können sie auch bei anderen
Kollisionen ausgelöst werden, wenn die
vorderen Aufprallsensoren eine
entsprechende Aufprallstärke feststellen.
Seitliche Airbags (Seiten- und/oder
Kopfairbags) sind so konzipiert, dass sie
nur bei seitlichen Kollisionen ausgelöst
werden sollen, jedoch können sie auch
bei anderen Kollisionen ausgelöst
werden, wenn die seitlichen
Aufprallsensoren eine entsprechende
Aufprallstärke feststellen.
Wenn das Fahrzeugchassis Schläge auf
unbefestigten Wegen oder auf
Untergrund, der zum Befahren nicht
vorgesehen ist, erhält, können Airbags
ausgelöst werden. Fahren Sie vorsichtig
auf unbefestigten Wegen oder auf
Untergrund, der für Fahrzeugverkehr
nicht vorgesehen ist, um ungewolltes
Auslösen von Airbags zu vermeiden.
1VQA2084
OVQ036018N
OHM032072

379
Sicherheitssysteme Ihres Fahrzeugs
✽

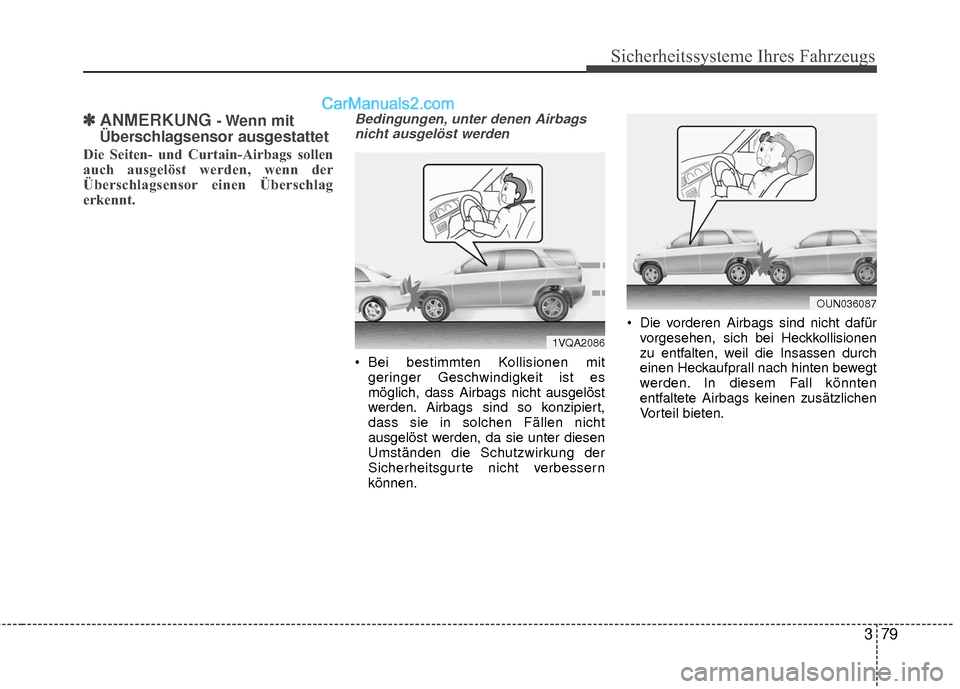

✽ANMERKUNG - Wenn mit
Überschlagsensor ausgestattet
Die Seiten- und Curtain-Airbags sollen
auch ausgelöst werden, wenn der
Überschlagsensor einen Überschlag
erkennt.
Bedingungen, unter denen Airbags
nicht ausgelöst werden
Bei bestimmten Kollisionen mit geringer Geschwindigkeit ist es
möglich, dass Airbags nicht ausgelöst
werden. Airbags sind so konzipiert,
dass sie in solchen Fällen nicht
ausgelöst werden, da sie unter diesen
Umständen die Schutzwirkung der
Sicherheitsgurte nicht verbessern
können. Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten bewegt
werden. In diesem Fall könnten
entfaltete Airbags keinen zusätzlichen
Vorteil bieten.
1VQA2086
OUN036087

Sicherheitssysteme Ihres Fahrzeugs
80
3

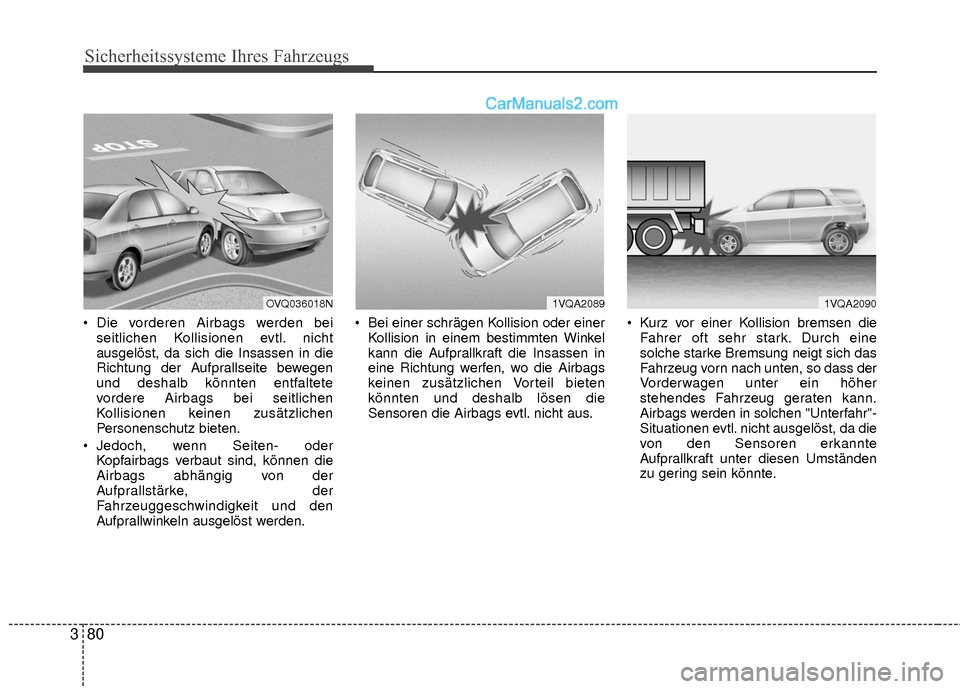

Die vorderen Airbags werden bei
seitlichen Kollisionen evtl. nicht
ausgelöst, da sich die Insassen in die
Richtung der Aufprallseite bewegen
und deshalb könnten entfaltete
vordere Airbags bei seitlichen
Kollisionen keinen zusätzlichen
Personenschutz bieten.
Jedoch, wenn Seiten- oder Kopfairbags verbaut sind, können die
Airbags abhängig von der
Aufprallstärke, der
Fahrzeuggeschwindigkeit und den
Aufprallwinkeln ausgelöst werden. Bei einer schrägen Kollision oder einer
Kollision in einem bestimmten Winkel
kann die Aufprallkraft die Insassen in
eine Richtung werfen, wo die Airbags
keinen zusätzlichen Vorteil bieten
könnten und deshalb lösen die
Sensoren die Airbags evtl. nicht aus. Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich das
Fahrzeug vorn nach unten, so dass der
Vorderwagen unter ein höher
stehendes Fahrzeug geraten kann.
Airbags werden in solchen "Unterfahr"-
Situationen evtl. nicht ausgelöst, da die
von den Sensoren erkannte
Aufprallkraft unter diesen Umständen
zu gering sein könnte.
OVQ036018N1VQA20891VQA2090
