Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
56
4

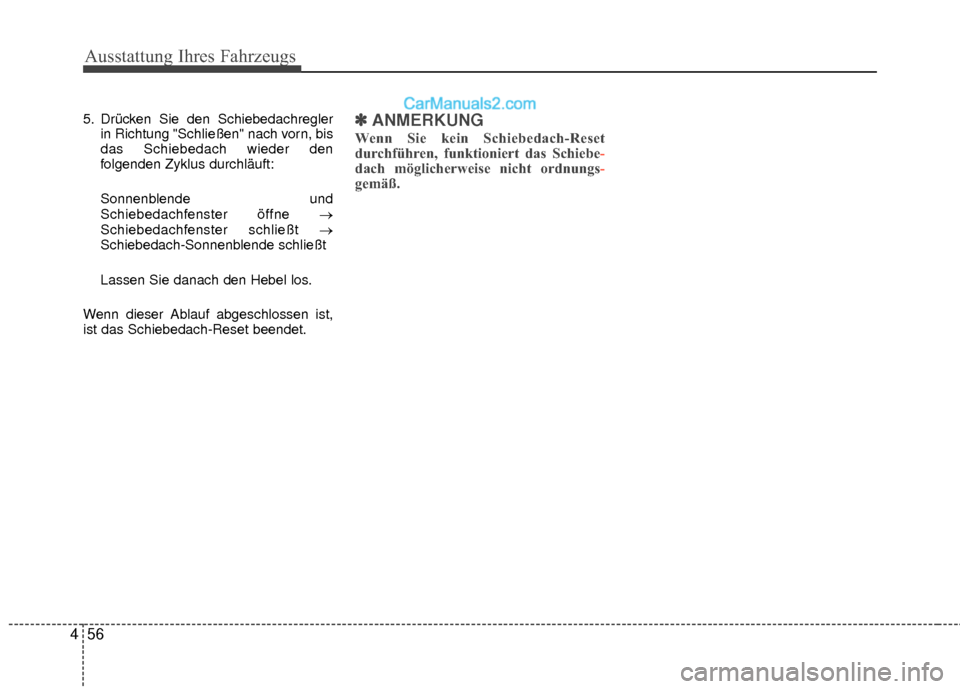

5. Drücken Sie den Schiebedachregler
in Richtung "Schließen" nach vorn, bis
das Schiebedach wieder den
folgenden Zyklus durchläuft:
Sonnenblende und
Schiebedachfenster öffne →
Schiebedachfenster schließt →
Schiebedach-Sonnenblende schließt
Lassen Sie danach den Hebel los.
Wenn dieser Ablauf abgeschlossen ist,
ist das Schiebedach-Reset beendet.✽ ✽ ANMERKUNG
Wenn Sie kein Schiebedach-Reset
durchführen, funktioniert das Schiebe-
dach möglicherweise nicht ordnungs-
gemäß.

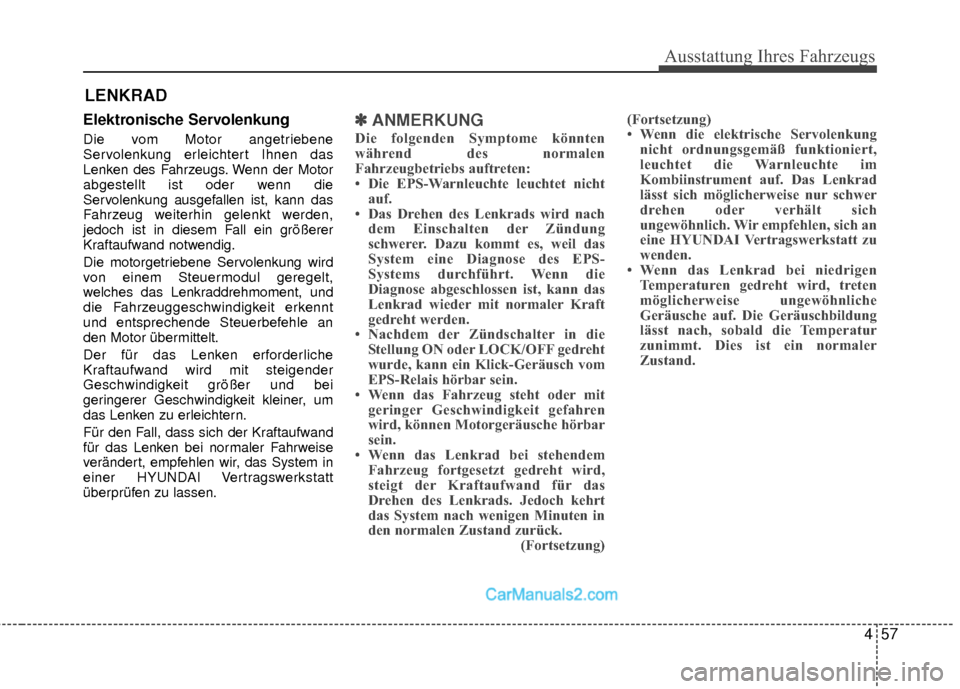

457
Ausstattung Ihres Fahrzeugs
Elektronische Servolenkung
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Die motorgetriebene Servolenkung wird
von einem Steuermodul geregelt,
welches das Lenkraddrehmoment, und
die Fahrzeuggeschwindigkeit erkennt
und entsprechende Steuerbefehle an
den Motor übermittelt.
Der für das Lenken erforderliche
Kraftaufwand wird mit steigender
Geschwindigkeit größer und bei
geringerer Geschwindigkeit kleiner, um
das Lenken zu erleichtern.
Für den Fall, dass sich der Kraftaufwand
für das Lenken bei normaler Fahrweise
verändert, empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ ✽ANMERKUNG
Die folgenden Symptome könnten
während des normalen
Fahrzeugbetriebs auftreten:
• Die EPS-Warnleuchte leuchtet nicht
auf.
• Das Drehen des Lenkrads wird nach dem Einschalten der Zündung
schwerer. Dazu kommt es, weil das
System eine Diagnose des EPS-
Systems durchführt. Wenn die
Diagnose abgeschlossen ist, kann das
Lenkrad wieder mit normaler Kraft
gedreht werden.
• Nachdem der Zündschalter in die Stellung ON oder LOCK/OFF gedreht
wurde, kann ein Klick-Geräusch vom
EPS-Relais hörbar sein.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren
wird, können Motorgeräusche hörbar
sein.
• Wenn das Lenkrad bei stehendem Fahrzeug fortgesetzt gedreht wird,
steigt der Kraftaufwand für das
Drehen des Lenkrads. Jedoch kehrt
das System nach wenigen Minuten in
den normalen Zustand zurück. (Fortsetzung)(Fortsetzung)
• Wenn die elektrische Servolenkung
nicht ordnungsgemäß funktioniert,
leuchtet die Warnleuchte im
Kombiinstrument auf. Das Lenkrad
lässt sich möglicherweise nur schwer
drehen oder verhält sich
ungewöhnlich. Wir empfehlen, sich an
eine HYUNDAI Vertragswerkstatt zu
wenden.
• Wenn das Lenkrad bei niedrigen Temperaturen gedreht wird, treten
möglicherweise ungewöhnliche
Geräusche auf. Die Geräuschbildung
lässt nach, sobald die Temperatur
zunimmt. Dies ist ein normaler
Zustand.
LENKRAD

Ausstattung Ihres Fahrzeugs
58
4

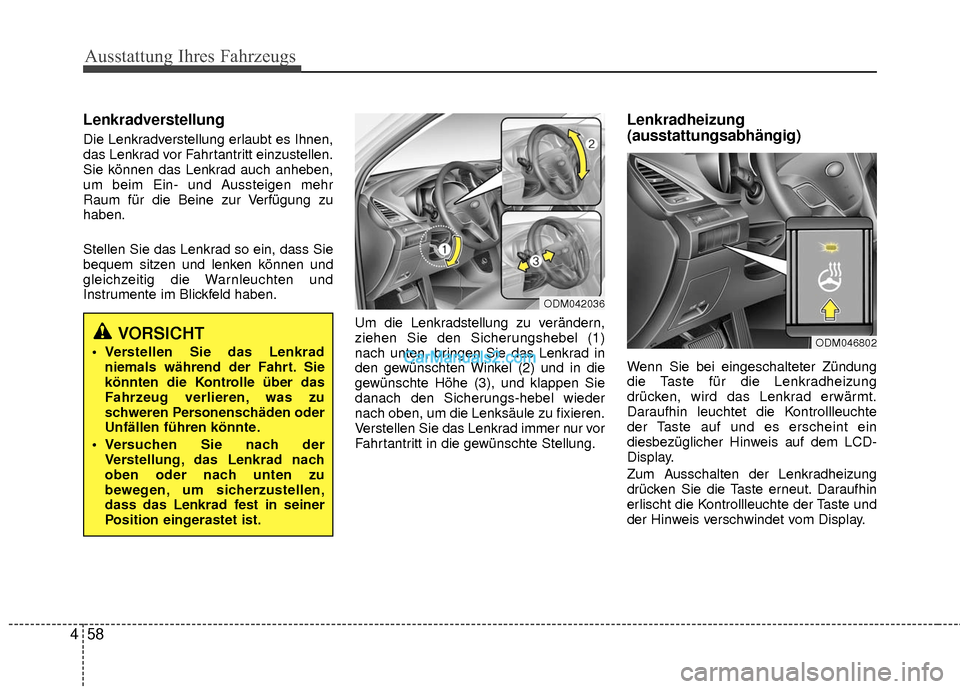

Lenkradverstellung
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zu
haben.
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
Um die Lenkradstellung zu verändern,
ziehen Sie den Sicherungshebel (1)
nach unten, bringen Sie das Lenkrad in
den gewünschten Winkel (2) und in die
gewünschte Höhe (3), und klappen Sie
danach den Sicherungs-hebel wieder
nach oben, um die Lenksäule zu fixieren.
Verstellen Sie das Lenkrad immer nur vor
Fahrtantritt in die gewünschte Stellung.
Lenkradheizung
(ausstattungsabhängig)
Wenn Sie bei eingeschalteter Zündung
die Taste für die Lenkradheizung
drücken, wird das Lenkrad erwärmt.
Daraufhin leuchtet die Kontrollleuchte
der Taste auf und es erscheint ein
diesbezüglicher Hinweis auf dem LCD-
Display.
Zum Ausschalten der Lenkradheizung
drücken Sie die Taste erneut. Daraufhin
erlischt die Kontrollleuchte der Taste und
der Hinweis verschwindet vom Display.
VORSICHT
Verstellen Sie das Lenkradniemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
Versuchen Sie nach der Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.
ODM042036
ODM046802

459
Ausstattung Ihres Fahrzeugs
✽

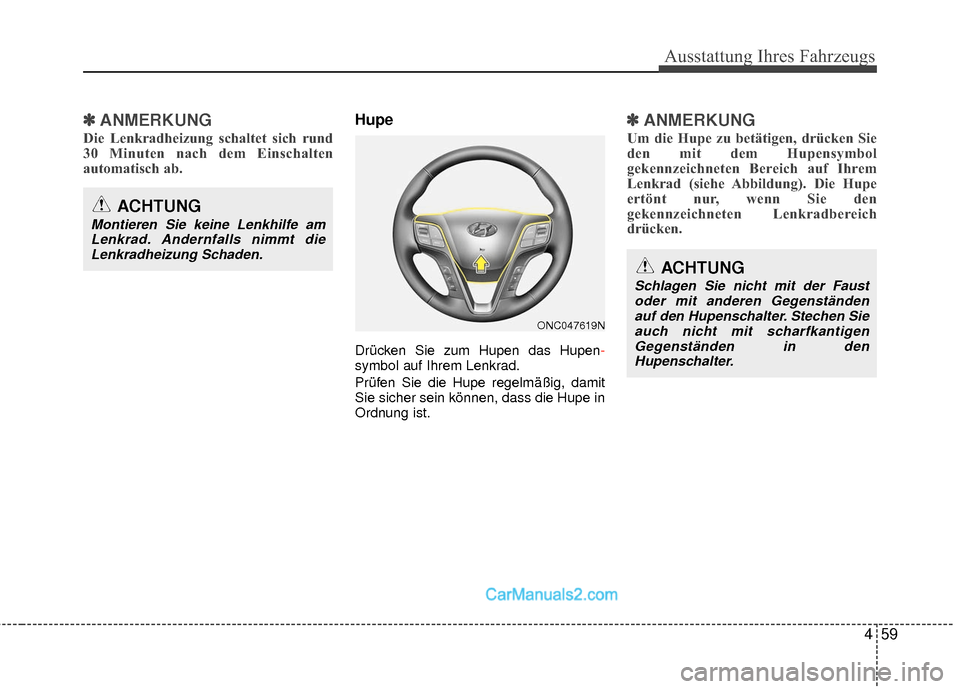

✽ANMERKUNG
Die Lenkradheizung schaltet sich rund
30 Minuten nach dem Einschalten
automatisch ab.
Hupe
Drücken Sie zum Hupen das Hupen-
symbol auf Ihrem Lenkrad.
Prüfen Sie die Hupe regelmäßig, damit
Sie sicher sein können, dass die Hupe in
Ordnung ist.
✽ ✽ANMERKUNG
Um die Hupe zu betätigen, drücken Sie
den mit dem Hupensymbol
gekennzeichneten Bereich auf Ihrem
Lenkrad (siehe Abbildung). Die Hupe
ertönt nur, wenn Sie den
gekennzeichneten Lenkradbereich
drücken.
ACHTUNG
Montieren Sie keine Lenkhilfe am
Lenkrad. Andernfalls nimmt dieLenkradheizung Schaden.
ACHTUNG
Schlagen Sie nicht mit der Faustoder mit anderen Gegenständenauf den Hupenschalter. Stechen Sieauch nicht mit scharfkantigen Gegenständen in denHupenschalter.
ONC047619N

Ausstattung Ihres Fahrzeugs
60
4

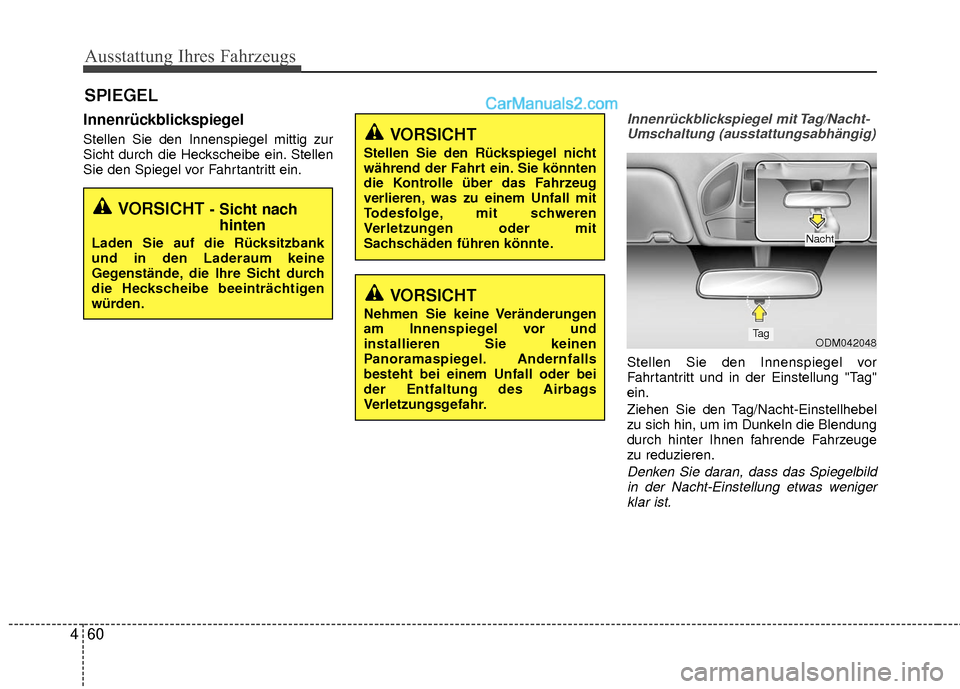

Innenrückblickspiegel
Stellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
Innenrückblickspiegel mit Tag/Nacht-
Umschaltung (ausstattungsabhängig)
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"
ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeuge
zu reduzieren.
Denken Sie daran, dass das Spiegelbild in der Nacht-Einstellung etwas wenigerklar ist.
SPIEGEL
VORSICHT - Sicht nach hinten
Laden Sie auf die Rücksitzbank
und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
VORSICHT
Stellen Sie den Rückspiegel nicht
während der Fahrt ein. Sie könnten
die Kontrolle über das Fahrzeug
verlieren, was zu einem Unfall mit
Todesfolge, mit schweren
Verletzungen oder mit
Sachschäden führen könnte.
VORSICHT
Nehmen Sie keine Veränderungen
am Innenspiegel vor und
installieren Sie keinen
Panoramaspiegel. Andernfalls
besteht bei einem Unfall oder bei
der Entfaltung des Airbags
Verletzungsgefahr.
ODM042048Ta g
Nacht

461
Ausstattung Ihres Fahrzeugs

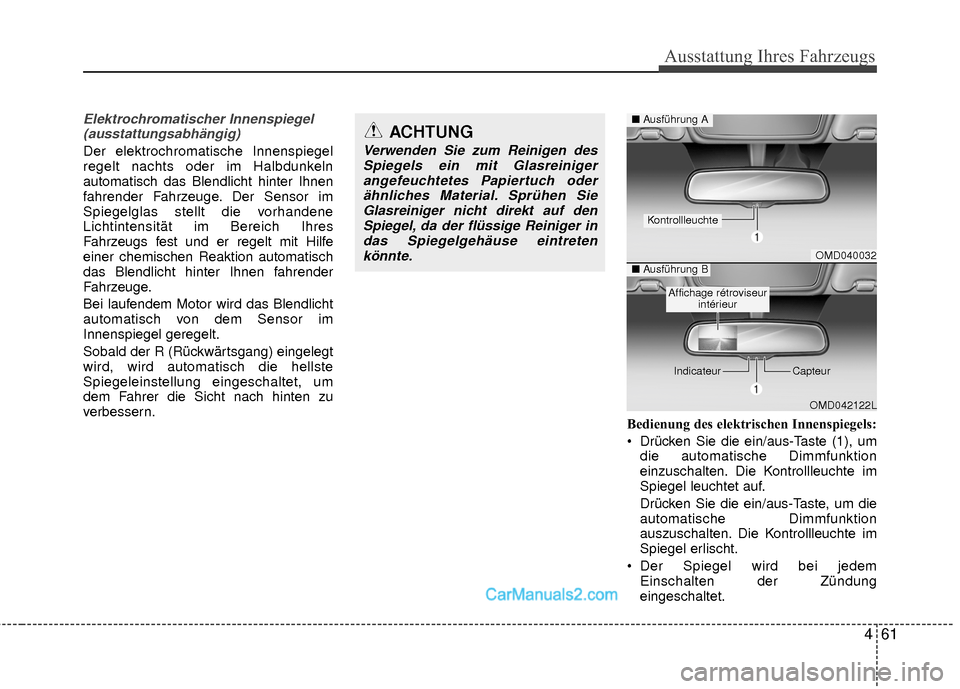

Elektrochromatischer Innenspiegel(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkeln
automatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandene
Lichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfe
einer chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor im
Innenspiegel geregelt.
Sobald der R (Rückwärtsgang) eingelegt
wird, wird automatisch die hellste
Spiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern. Bedienung des elektrischen Innenspiegels:
Drücken Sie die ein/aus-Taste (1), um
die automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ein/aus-Taste, um die
automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
Der Spiegel wird bei jedem Einschalten der Zündung
eingeschaltet.
ACHTUNG
Verwenden Sie zum Reinigen desSpiegels ein mit Glasreinigerangefeuchtetes Papiertuch oderähnliches Material. Sprühen SieGlasreiniger nicht direkt auf den Spiegel, da der flüssige Reiniger indas Spiegelgehäuse eintretenkönnte.
OMD040032
OMD042122L
■ Ausführung A
■Ausführung B
Affichage rétroviseur
intérieur
Indicateur Capteur
Kontrollleuchte

Ausstattung Ihres Fahrzeugs
62
4

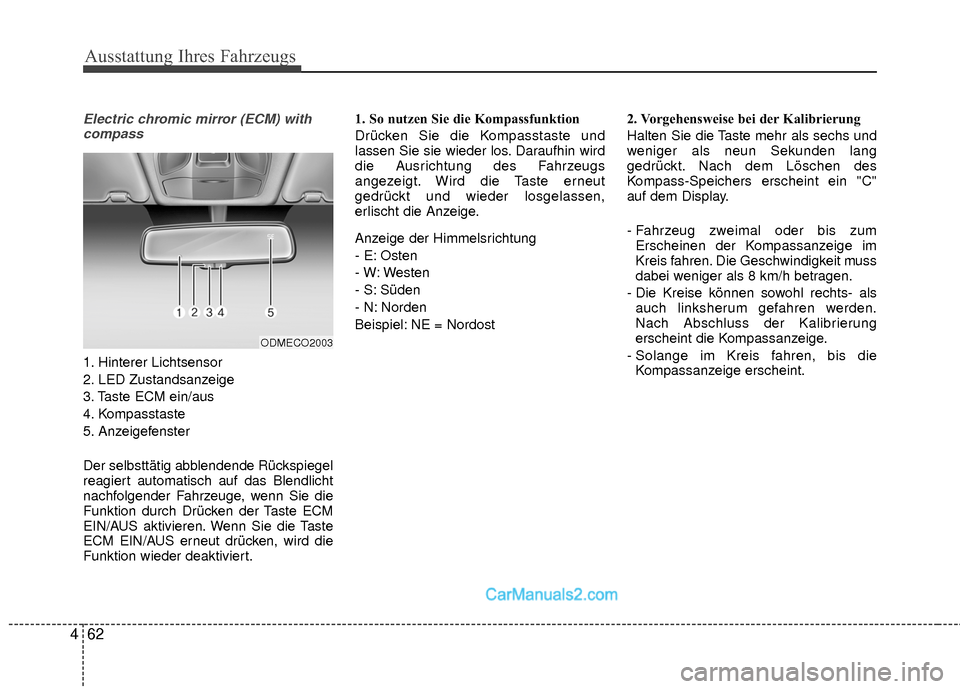

Electric chromic mirror (ECM) with
compass
1. Hinterer Lichtsensor
2. LED Zustandsanzeige
3. Taste ECM ein/aus
4. Kompasstaste
5. Anzeigefenster
Der selbsttätig abblendende Rückspiegel
reagiert automatisch auf das Blendlicht
nachfolgender Fahrzeuge, wenn Sie die
Funktion durch Drücken der Taste ECM
EIN/AUS aktivieren. Wenn Sie die Taste
ECM EIN/AUS erneut drücken, wird die
Funktion wieder deaktiviert. 1. So nutzen Sie die Kompassfunktion
Drücken Sie die Kompasstaste und
lassen Sie sie wieder los. Daraufhin wird
die Ausrichtung des Fahrzeugs
angezeigt. Wird die Taste erneut
gedrückt und wieder losgelassen,
erlischt die Anzeige.
Anzeige der Himmelsrichtung
- E: Osten
- W: Westen
- S: Süden
- N: Norden
Beispiel: NE = Nordost
2. Vorgehensweise bei der Kalibrierung
Halten Sie die Taste mehr als sechs und
weniger als neun Sekunden lang
gedrückt. Nach dem Löschen des
Kompass-Speichers erscheint ein "C"
auf dem Display.
- Fahrzeug zweimal oder bis zum
Erscheinen der Kompassanzeige im
Kreis fahren. Die Geschwindigkeit muss
dabei weniger als 8 km/h betragen.
- Die Kreise können sowohl rechts- als auch linksherum gefahren werden.
Nach Abschluss der Kalibrierung
erscheint die Kompassanzeige.
- Solange im Kreis fahren, bis die Kompassanzeige erscheint.
ODMECO2003

463
Ausstattung Ihres Fahrzeugs

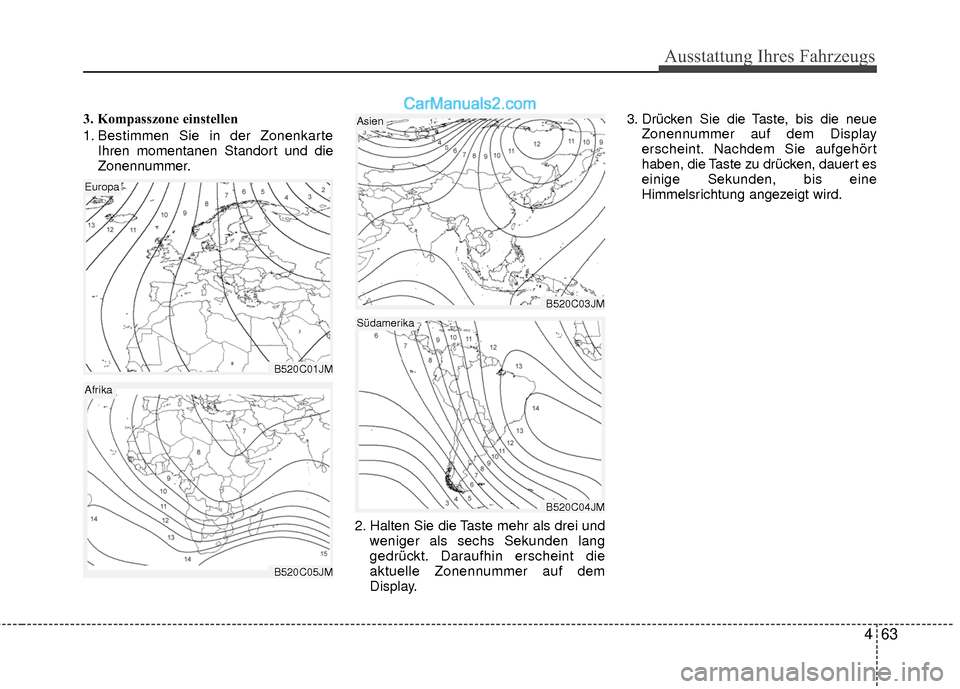

3. Kompasszone einstellen
1. Bestimmen Sie in der ZonenkarteIhren momentanen Standort und die
Zonennummer.
2. Halten Sie die Taste mehr als drei undweniger als sechs Sekunden lang
gedrückt. Daraufhin erscheint die
aktuelle Zonennummer auf dem
Display. 3. Drücken Sie die Taste, bis die neue
Zonennummer auf dem Display
erscheint. Nachdem Sie aufgehört
haben, die Taste zu drücken, dauert es
einige Sekunden, bis eine
Himmelsrichtung angezeigt wird.
B520C01JM
Europa
B520C03JM
Asien
B520C04JM
Südamerika
B520C05JM
Afrika

Ausstattung Ihres Fahrzeugs
64
4

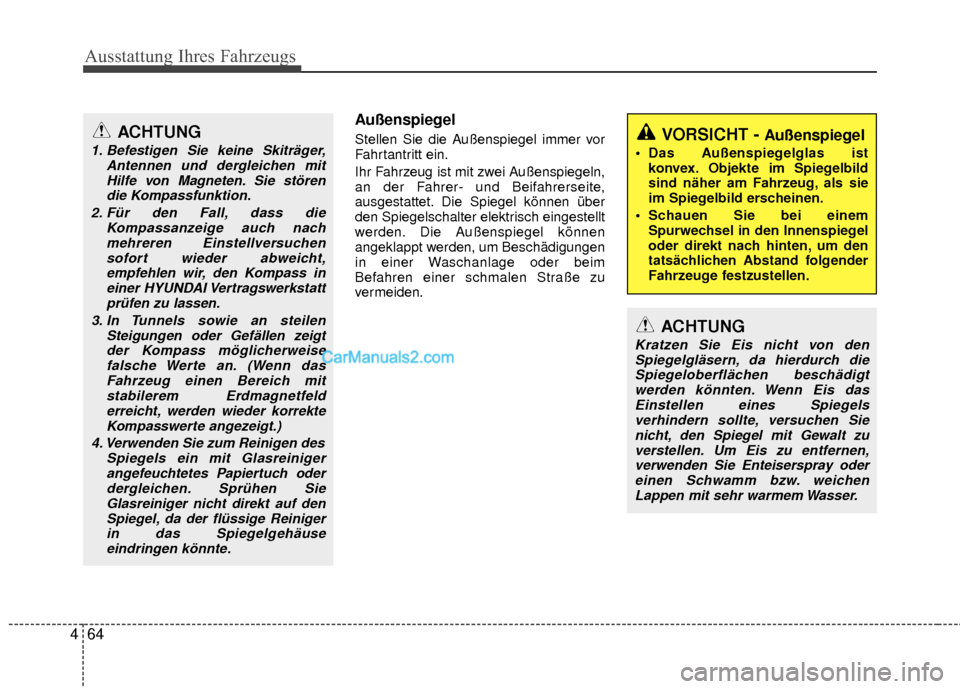

Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden. Die Außenspiegel können
angeklappt werden, um Beschädigungen
in einer Waschanlage oder beim
Befahren einer schmalen Straße zu
vermeiden.ACHTUNG
1. Befestigen Sie keine Skiträger,
Antennen und dergleichen mitHilfe von Magneten. Sie störendie Kompassfunktion.
2. Für den Fall, dass die Kompassanzeige auch nachmehreren Einstellversuchen sofort wieder abweicht,empfehlen wir, den Kompass ineiner HYUNDAI Vertragswerkstattprüfen zu lassen.
3. In Tunnels sowie an steilen Steigungen oder Gefällen zeigtder Kompass möglicherweisefalsche Werte an. (Wenn dasFahrzeug einen Bereich mitstabilerem Erdmagnetfelderreicht, werden wieder korrekte Kompasswerte angezeigt.)
4. Verwenden Sie zum Reinigen des Spiegels ein mit Glasreinigerangefeuchtetes Papiertuch oderdergleichen. Sprühen SieGlasreiniger nicht direkt auf denSpiegel, da der flüssige Reinigerin das Spiegelgehäuseeindringen könnte.VORSICHT - Außenspiegel
Das Außenspiegelglas ist konvex. Objekte im Spiegelbild
sind näher am Fahrzeug, als sie
im Spiegelbild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von denSpiegelgläsern, da hierdurch dieSpiegeloberflächen beschädigt werden könnten. Wenn Eis dasEinstellen eines Spiegels verhindern sollte, versuchen Sienicht, den Spiegel mit Gewalt zu verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray odereinen Schwamm bzw. weichen Lappen mit sehr warmem Wasser.

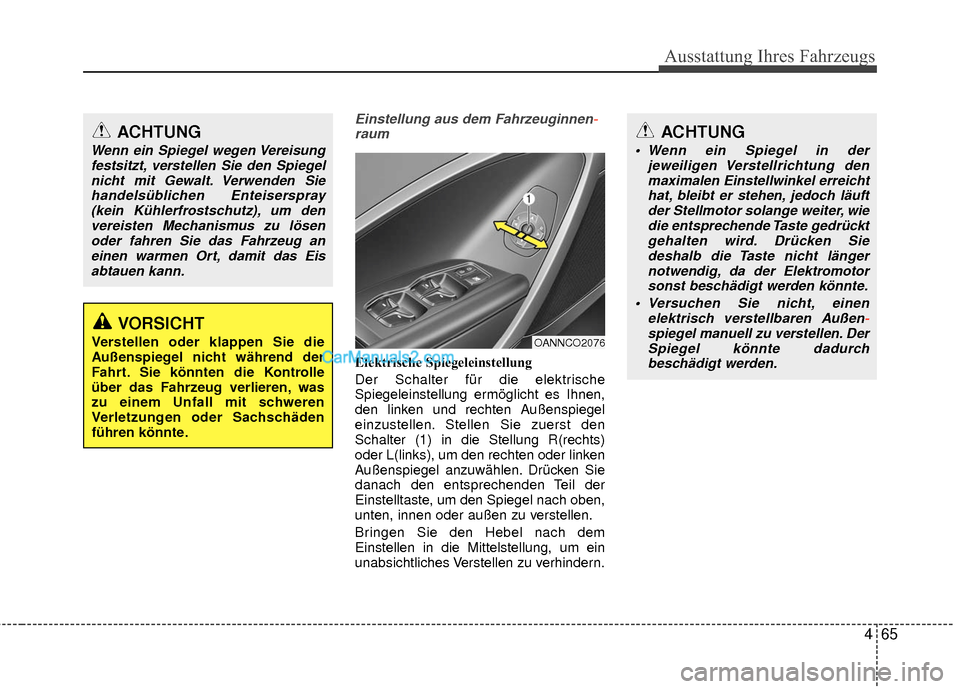

465
Ausstattung Ihres Fahrzeugs
Einstellung aus dem Fahrzeuginnen-
raum
Elektrische Spiegeleinstellung
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Stellen Sie zuerst den
Schalter (1) in die Stellung R(rechts)
oder L(links), um den rechten oder linken
Außenspiegel anzuwählen. Drücken Sie
danach den entsprechenden Teil der
Einstelltaste, um den Spiegel nach oben,
unten, innen oder außen zu verstellen.
Bringen Sie den Hebel nach dem
Einstellen in die Mittelstellung, um ein
unabsichtliches Verstellen zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisung festsitzt, verstellen Sie den Spiegelnicht mit Gewalt. Verwenden Siehandelsüblichen Enteiserspray(kein Kühlerfrostschutz), um den vereisten Mechanismus zu lösenoder fahren Sie das Fahrzeug aneinen warmen Ort, damit das Eisabtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
ACHTUNG
Wenn ein Spiegel in der jeweiligen Verstellrichtung denmaximalen Einstellwinkel erreicht hat, bleibt er stehen, jedoch läuftder Stellmotor solange weiter, wiedie entsprechende Taste gedrückt gehalten wird. Drücken Siedeshalb die Taste nicht länger notwendig, da der Elektromotorsonst beschädigt werden könnte.
Versuchen Sie nicht, einen elektrisch verstellbaren Außen -
spiegel manuell zu verstellen. Der Spieg
el könnte dadurch
beschädigt werden.OANNCO2076
