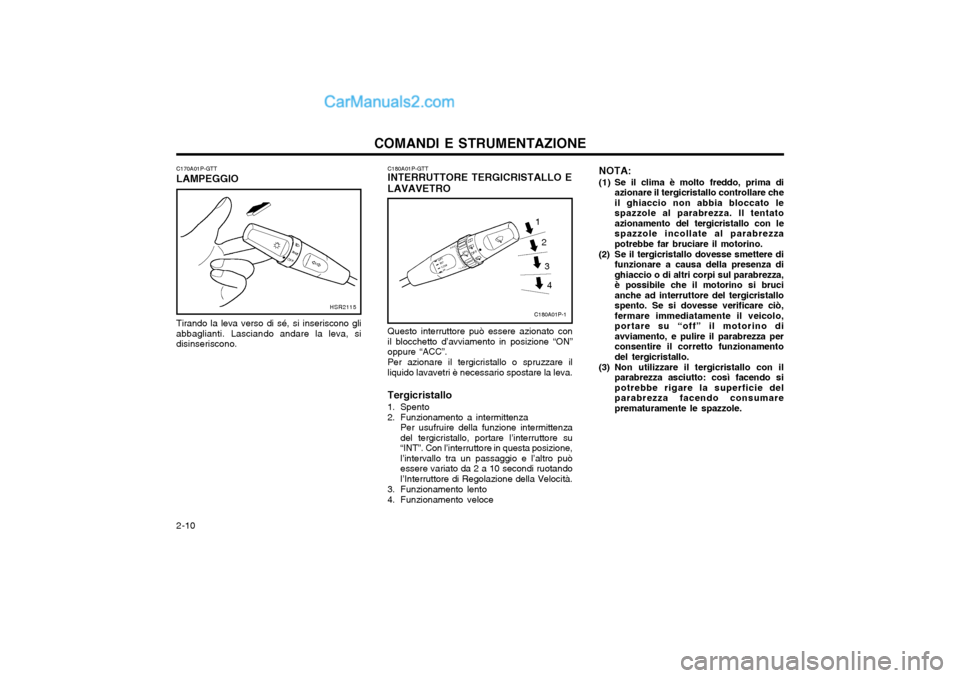

COMANDI E STRUMENTAZIONE
2-10
C170A01P-GTT LAMPEGGIO Tirando la leva verso di sé, si inseriscono gli abbaglianti. Lasciando andare la leva, sidisinseriscono. C180A01P-GTT INTERRUTTORE TERGICRISTALLO E LAVAVETRO
C180A01P-1
1
2
34
Questo interruttore può essere azionato con il blocchetto d’avviamento in posizione “ON”oppure “ACC”. Per azionare il tergicristallo o spruzzare il liquido lavavetri è necessario spostare la leva.
Tergicristallo
1. Spento
2. Funzionamento a intermittenza Per usufruire della funzione intermittenza del tergicristallo, portare l’interruttore su“INT”. Con l’interruttore in questa posizione,l’intervallo tra un passaggio e l’altro puòessere variato da 2 a 10 secondi ruotandol’Interruttore di Regolazione della Velocità.
3. Funzionamento lento
4. Funzionamento veloce NOTA:
(1) Se il clima è molto freddo, prima di
azionare il tergicristallo controllare che il ghiaccio non abbia bloccato lespazzole al parabrezza. Il tentatoazionamento del tergicristallo con lespazzole incollate al parabrezzapotrebbe far bruciare il motorino.
(2) Se il tergicristallo dovesse smettere di funzionare a causa della presenza dighiaccio o di altri corpi sul parabrezza,è possibile che il motorino si brucianche ad interruttore del tergicristallospento. Se si dovesse verificare ciò,fermare immediatamente il veicolo,portare su “off” il motorino diavviamento, e pulire il parabrezza perconsentire il corretto funzionamentodel tergicristallo.
(3) Non utilizzare il tergicristallo con il parabrezza asciutto: così facendo sipotrebbe rigare la superficie delparabrezza facendo consumareprematuramente le spazzole.HSR2115
Page 52 of 147

2-11
COMANDI E STRUMENTAZIONE
C190A01P-GTT
INTERRUTTORE DEL TERGILUNOTTO/ LAVAVETRO DEL PORTELLONEPOSTERIORE (se installato)
1. Se la ghiera è girata su , il tergilunotto inizia a funzionare di continuo dopo che sul lunotto è stato spruzzato il liquido dellavavetro.
2. Se la ghiera è girata su , il tergilunotto inizia a funzionare di continuo.
3. OFF (spento).
4. Girando la ghiera sul simbolo , viene spruzzato il liquido del lavavetro sul parabrezza. Il tergicristallo entraautomaticamente in funzione mentre sispruzza il liquido del lavavetro.
C180B01P-GTT
Lavavetri
C180B01P-1
Per spruzzare il liquido lavavetri sul parabrezza, spostare la leva in direzione dellafreccia. Durante lo spruzzo del liquido, il tergicristallo viene azionato automaticamente. Evitare di utilizzare di continuo il lavavetri per più di 20 secondi. Non azionare il lavavetri quando la vaschetta del liquido è vuota.
C190A01P-1
1 2
4
3

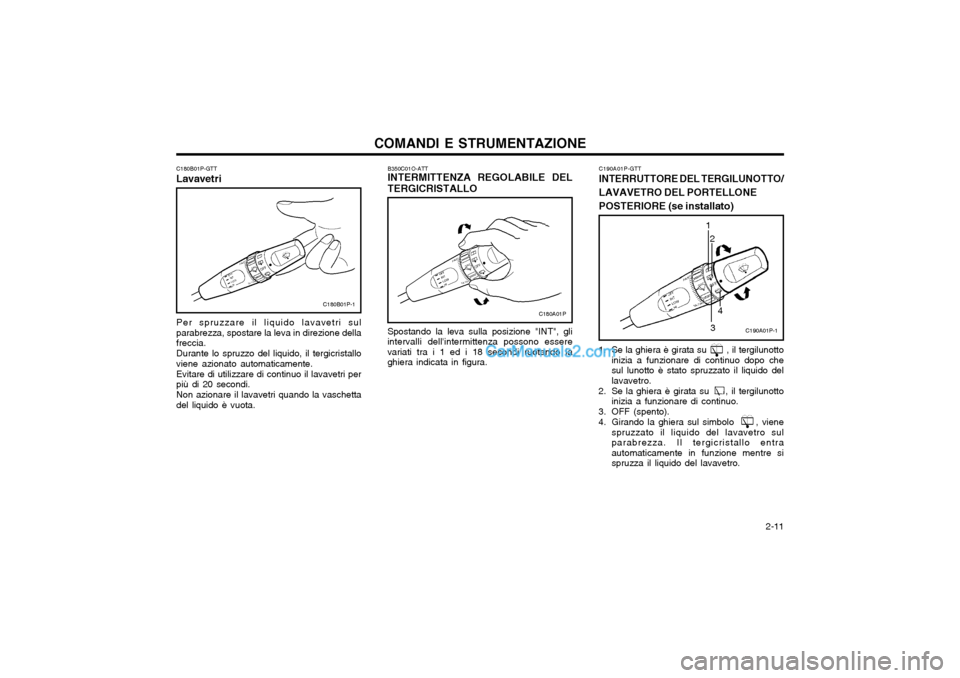

B350C01O-ATT INTERMITTENZA REGOLABILE DEL TERGICRISTALLO Spostando la leva sulla posizione "INT", gli intervalli dell'intermittenza possono essere variati tra i 1 ed i 18 secondi ruotando laghiera indicata in figura.
C180A01P
Page 53 of 147

COMANDI E STRUMENTAZIONE
2-12 Solo guidatore Guidatore + passeggeroanterioreGuidatore, passeggero anteriore + sedile posteriore più arretrato completame-nte caricoTutti i posti occupatiTutti i posti occupati +carico massimo ammesso Guidatore + caricomassimo ammesso
0
FURGONE
C210A04P-GTT

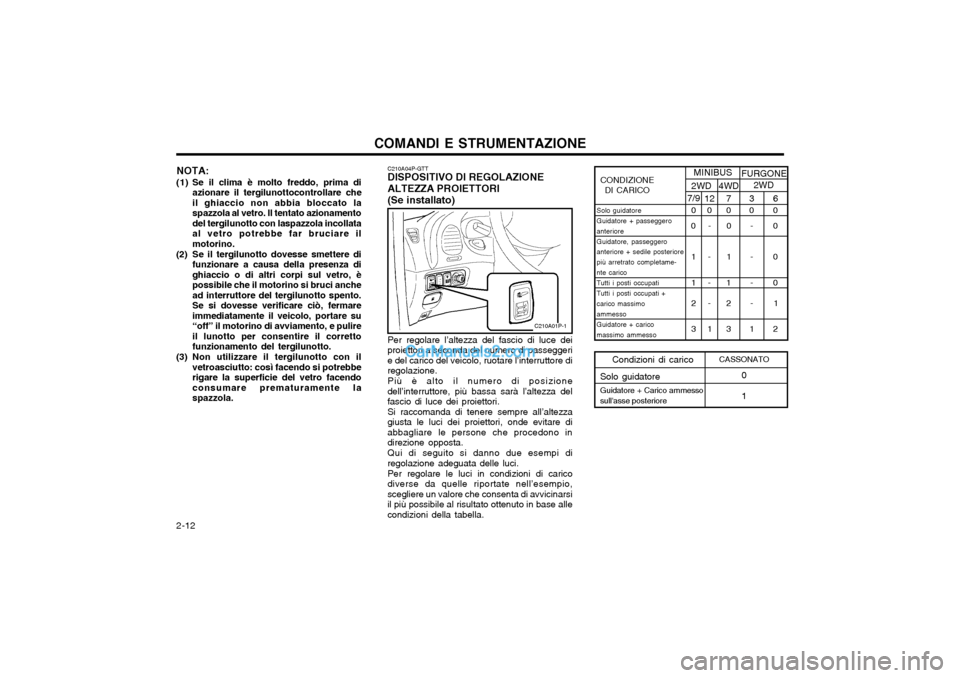

DISPOSITIVO DI REGOLAZIONE ALTEZZA PROIETTORI (Se installato)
C210A01P-1
Per regolare l’altezza del fascio di luce dei
proiettori a seconda del numero di passeggeri e del carico del veicolo, ruotare l’interruttore diregolazione.
Più è alto il numero di posizione
dell’interruttore, più bassa sarà l’altezza delfascio di luce dei proiettori. Si raccomanda di tenere sempre all’altezza
giusta le luci dei proiettori, onde evitare diabbagliare le persone che procedono indirezione opposta.
Qui di seguito si danno due esempi di
regolazione adeguata delle luci.
Per regolare le luci in condizioni di carico
diverse da quelle riportate nell’esempio,scegliere un valore che consenta di avvicinarsiil più possibile al risultato ottenuto in base allecondizioni della tabella.
MINIBUS
2WD4WD 2WD
7/9
36
CONDIZIONE
DI CARICO
0000
00 0
11 0 11
22 1
3312
12
1
0
--
-- --
-- 7
CASSONATO
0 1Condizioni di carico
Solo guidatore Guidatore + Carico ammesso
sull'asse posteriore
NOTA:
(1) Se il clima è molto freddo, prima di azionare il tergilunottocontrollare che il ghiaccio non abbia bloccato laspazzola al vetro. Il tentato azionamentodel tergilunotto con laspazzola incollataal vetro potrebbe far bruciare ilmotorino.
(2) Se il tergilunotto dovesse smettere di funzionare a causa della presenza dighiaccio o di altri corpi sul vetro, èpossibile che il motorino si bruci anchead interruttore del tergilunotto spento.Se si dovesse verificare ciò, fermareimmediatamente il veicolo, portare su“off” il motorino di avviamento, e pulireil lunotto per consentire il correttofunzionamento del tergilunotto.
(3) Non utilizzare il tergilunotto con il vetroasciutto: così facendo si potrebberigare la superficie del vetro facendoconsumare prematuramente laspazzola.
Page 54 of 147

2-13
COMANDI E STRUMENTAZIONE
C220A01P-1

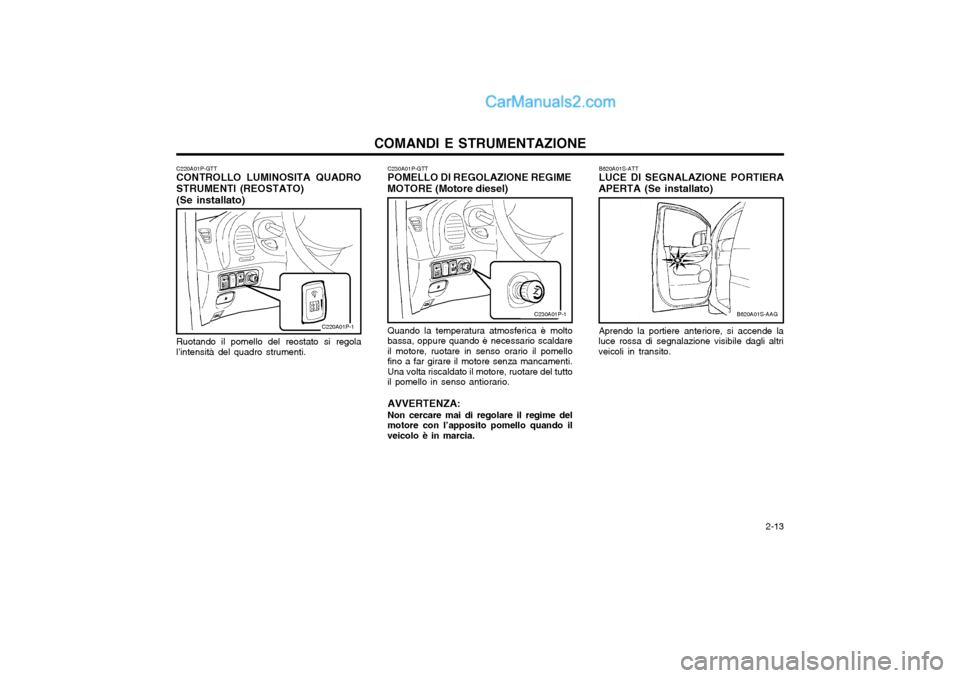

C220A01P-GTT CONTROLLO LUMINOSITA QUADRO STRUMENTI (REOSTATO) (Se installato) Ruotando il pomello del reostato si regola l’intensità del quadro strumenti.C230A01P-GTT POMELLO DI REGOLAZIONE REGIME
MOTORE (Motore diesel)
C230A01P-1
Quando la temperatura atmosferica è molto bassa, oppure quando è necessario scaldareil motore, ruotare in senso orario il pomellofino a far girare il motore senza mancamenti.Una volta riscaldato il motore, ruotare del tuttoil pomello in senso antiorario. AVVERTENZA: Non cercare mai di regolare il regime del motore con l’apposito pomello quando ilveicolo è in marcia. B620A01S-ATT LUCE DI SEGNALAZIONE PORTIERA
APERTA (Se installato)B620A01S-AAG
Aprendo la portiere anteriore, si accende la
luce rossa di segnalazione visibile dagli altri veicoli in transito.
Page 55 of 147

COMANDI E STRUMENTAZIONE
2-14 La spia si illumina quando è acceso l’interruttore. Le luci antinebbia posteriorifunzionano nello stesso modo.
C250A02P-GTG
Dietro
C250A01P-GTT
INTERRUTTORE LUCI FENDINEBBIA ANTERIORI (Se installato)
C250A01P-GTG
Davanti
Oltre alle luci di stop posteriori montate in posizione inferiore sui due lati del veicolo,quando si azionano i freni entra in funzioneanche la luce supplementare di stop installataal centro del lunotto posteriore oppure dellospoiler posteriore. NOTA: Queste luci funzionano soltanto quando
sono accesi i proiettori.
Le luci fendinebbia anteriori si accendono
premendo il relativo interruttore ubicato sul quadro strumenti. Per spegnere le lucifendinebbia anteriori, premere una secondavolta l’interruttore.

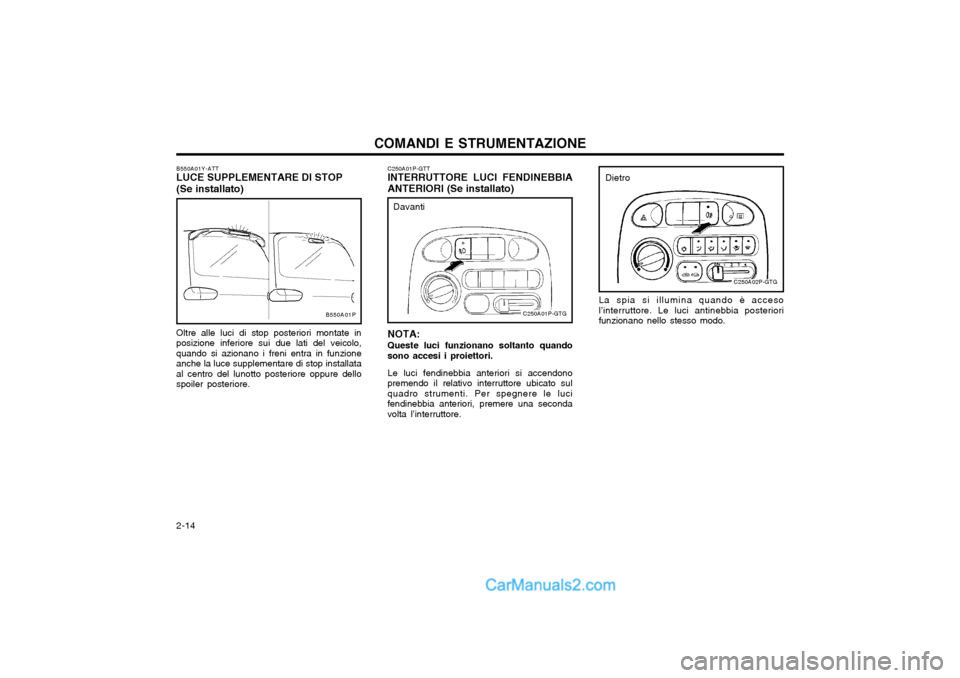

B550A01Y-ATT LUCE SUPPLEMENTARE DI STOP (Se installato)
B550A01P
Page 56 of 147

2-15
COMANDI E STRUMENTAZIONE
B380A01A-ATT LUNOTTO TERMICO (Se installato)
B380A01A-AAG
Per attivare il lunotto termico premete il pulsante: la spia corrispondente si illuminerà.Il lunotto termico si disinserisceautomaticamente dopo 15 minuti. Per azionarlonuovamente, ripremete il pulsante. Per nondanneggiare il lunotte termico, pulite il vetrodall'interno con un panno morbido senza usareprodotti abrasivi. NOTA: Il lunotto termico non entra in funzione se il motore della vettura non e' avviato.
C260A01P-GTT

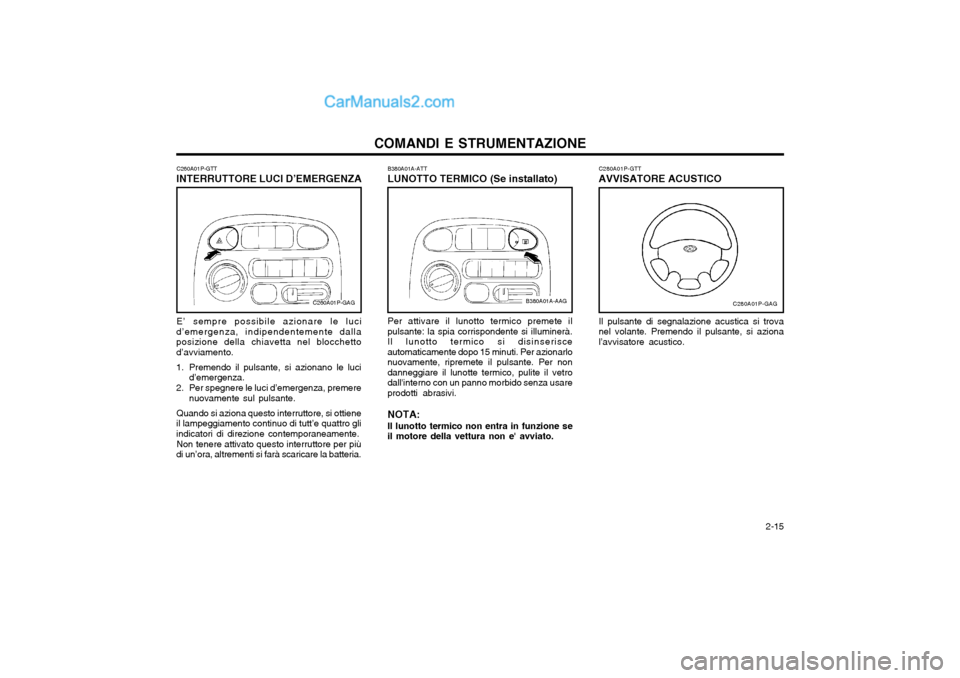

INTERRUTTORE LUCI D’EMERGENZAC260A01P-GAG
E’ sempre possibile azionare le luci
d’emergenza, indipendentemente dalla posizione della chiavetta nel blocchettod’avviamento.
1. Premendo il pulsante, si azionano le luci d’emergenza.
2. Per spegnere le luci d’emergenza, premere nuovamente sul pulsante.
Quando si aziona questo interruttore, si ottiene
il lampeggiamento continuo di tutt’e quattro gli indicatori di direzione contemporaneamente.
Non tenere attivato questo interruttore per più
di un’ora, altrementi si farà scaricare la batteria. C280A01P-GTT
AVVISATORE ACUSTICOC280A01P-GAG
Il pulsante di segnalazione acustica si trova nel volante. Premendo il pulsante, si azional’avvisatore acustico.
Page 57 of 147

COMANDI E STRUMENTAZIONE

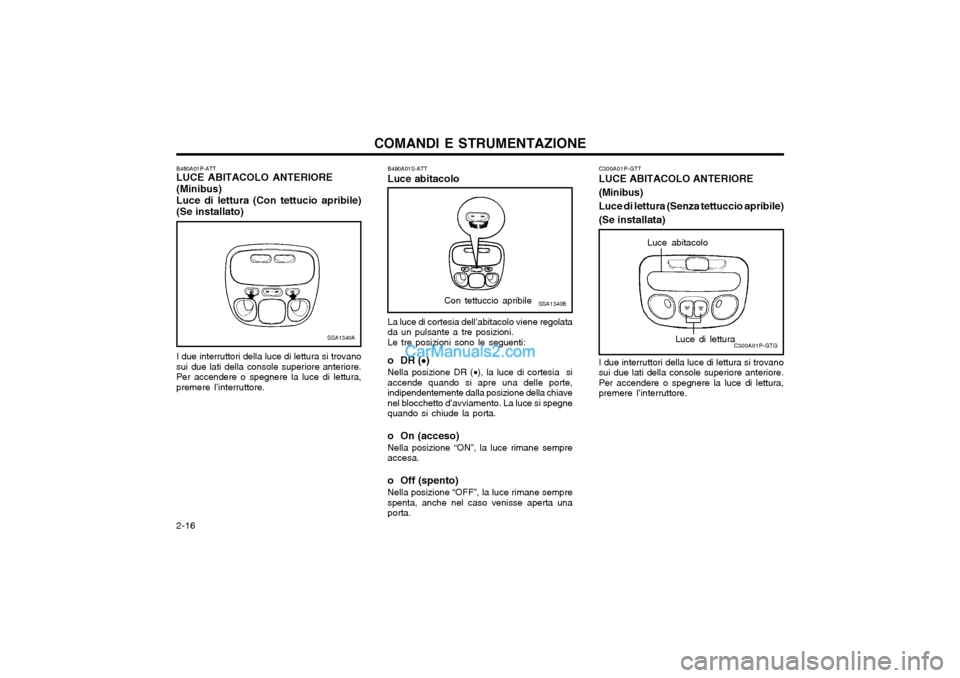

2-16 C300A01P-GTT LUCE ABITACOLO ANTERIORE (Minibus)Luce di lettura (Senza tettuccio apribile)(Se installata)
C300A01P-GTGLuce di lettura
Luce abitacolo
I due interruttori della luce di lettura si trovano sui due lati della console superiore anteriore.Per accendere o spegnere la luce di lettura,premere l’interruttore.
I due interruttori della luce di lettura si trovano
sui due lati della console superiore anteriore.Per accendere o spegnere la luce di lettura,premere l’interruttore.
B480A01P-ATT LUCE ABITACOLO ANTERIORE (Minibus)Luce di lettura (Con tettucio apribile) (Se installato)SSA1340A
La luce di cortesia dell’abitacolo viene regolata da un pulsante a tre posizioni.Le tre posizioni sono le seguenti:
o DR (
)
Nella posizione DR ( ), la luce di cortesia si
accende quando si apre una delle porte,indipendentemente dalla posizione della chiavenel blocchetto d’avviamento. La luce si spegnequando si chiude la porta.
o On (acceso) Nella posizione “ON”, la luce rimane sempreaccesa.
o Off (spento) Nella posizione “OFF”, la luce rimane semprespenta, anche nel caso venisse aperta unaporta.
B490A01S-ATT
Luce abitacolo
SSA1340BCon tettuccio apribile
Page 58 of 147

2-17
COMANDI E STRUMENTAZIONE
C320A01P-GTT LUCE ABITACOLO POSTERIORE (Minibus)
C320A01P-GAG
O F F : La luce si spegne.
DOOR : La luce si accende quando la porta
scorrevole e/o il portellone posteriore vengono aperti e si spegne quandovengono chiusi.
ON : La luce si accende. - Illuminazione diretta (bianca)
MOOD : La luce si accende. - Illuminazione indiretta (arancio)
B490A01S-ATT
Luce abitacolo
La luce di cortesia dell’abitacolo viene regolata
da un pulsante a tre posizioni.
Le tre posizioni sono le seguenti:
o DR (
)
Nella posizione DR ( ), la luce di cortesia si
accende quando si apre una delle porte,indipendentemente dalla posizione della chiavenel blocchetto d’avviamento. La luce si spegnequando si chiude la porta.
o ON (acceso)
Nella posizione “ON”, la luce rimane sempre
accesa.
o OFF (spento)
Nella posizione “OFF”, la luce rimane sempre

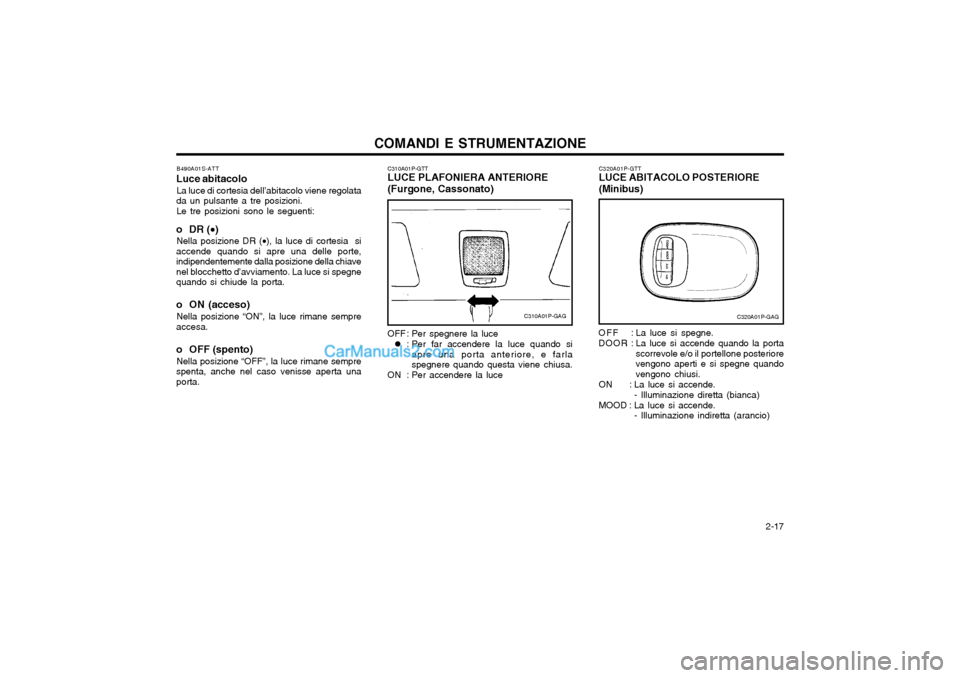

spenta, anche nel caso venisse aperta una porta. C310A01P-GTT LUCE PLAFONIERA ANTERIORE (Furgone, Cassonato)
C310A01P-GAG
OFF : Per spegnere la luce
z : Per far accendere la luce quando si
apre una porta anteriore, e farla spegnere quando questa viene chiusa.
ON : Per accendere la luce
Page 59 of 147

COMANDI E STRUMENTAZIONE
2-18
C320A02P-GAG
Premendo l’interruttore principale sul pannello
strumenti, il guidatore può azionare la luce abitacolo posteriore (ON, OFF). C330A01P-GTT
LUCE PLAFONIERA POSTERIORE (Furgone)
C330A01P-GAG
O F F: Per spegnere la luce
z : Per fare accendere la luce quando
vengono aperti la porta scorrevole e/o il portellone, e farla spegnere quando l’unoo l’altro vengono chiusi.
ON : Per accendere la luce B470A01S-ATT TENDINA PARASOLE (Minibus) (Se installato)
B470A01S-AAG
La tendina parasole può essere aperta e chiusa facendola scorrere in avanti o indietrocon il tettuccio chiuso. Quando si apre iltettuccio apribile, la tendina parasole si apreautomaticamente, ma per chiuderla ènecessario agire manualmente.
B460A01S-ATT
TETTUCCIO APRIBILE (Minibus) (Se installato)
Il tettuccio apribile può essere azionato quando
la chiavetta dell’avviamento è girata su “ON”.
Page 60 of 147

2-19
COMANDI E STRUMENTAZIONE
B460B03P-GAG

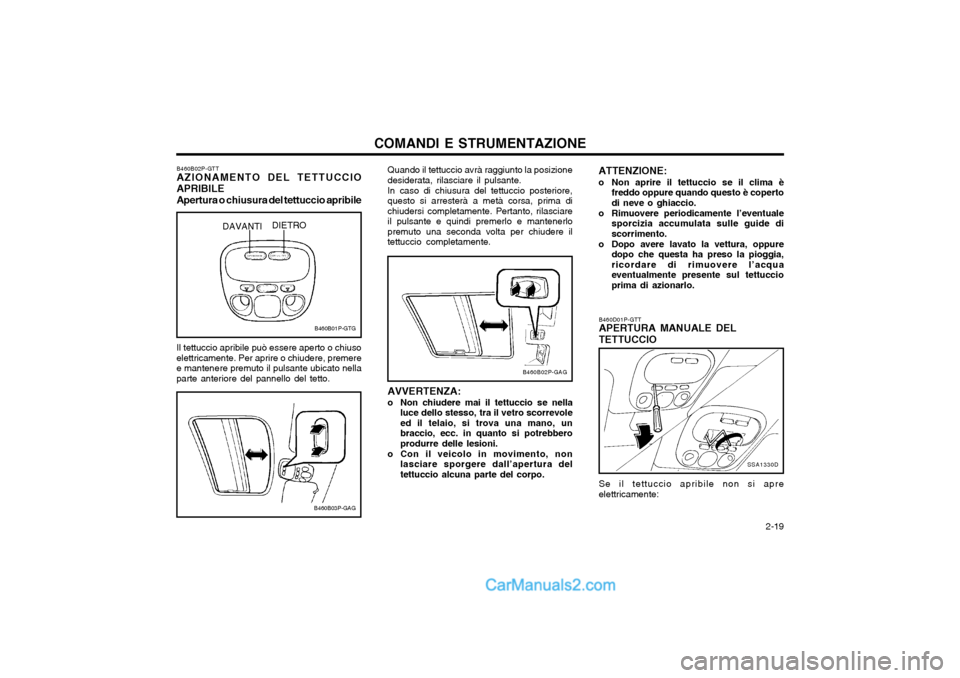

B460B02P-GTT AZIONAMENTO DEL TETTUCCIO APRIBILE Apertura o chiusura del tettuccio apribile
B460B01P-GTG
DAVANTI
DIETRO
Il tettuccio apribile può essere aperto o chiuso elettricamente. Per aprire o chiudere, premeree mantenere premuto il pulsante ubicato nellaparte anteriore del pannello del tetto. ATTENZIONE:
o Non aprire il tettuccio se il clima è
freddo oppure quando questo è coperto di neve o ghiaccio.
o Rimuovere periodicamente l’eventuale sporcizia accumulata sulle guide discorrimento.
o Dopo avere lavato la vettura, oppure dopo che questa ha preso la pioggia,ricordare di rimuovere l’acquaeventualmente presente sul tettuccioprima di azionarlo.
B460D01P-GTT APERTURA MANUALE DEL TETTUCCIO
SSA1330D
Se il tettuccio apribile non si apre elettricamente:
Quando il tettuccio avrà raggiunto la posizionedesiderata, rilasciare il pulsante. In caso di chiusura del tettuccio posteriore, questo si arresterà a metà corsa, prima dichiudersi completamente. Pertanto, rilasciareil pulsante e quindi premerlo e mantenerlopremuto una seconda volta per chiudere iltettuccio completamente.
B460B02P-GAG
AVVERTENZA:
o Non chiudere mai il tettuccio se nella
luce dello stesso, tra il vetro scorrevole ed il telaio, si trova una mano, unbraccio, ecc. in quanto si potrebberoprodurre delle lesioni.
o Con il veicolo in movimento, non lasciare sporgere dall’apertura deltettuccio alcuna parte del corpo.
