Hyundai H-1 (Grand Starex) 2016 Manual del propietario (in Spanish)

495
Características del vehículo

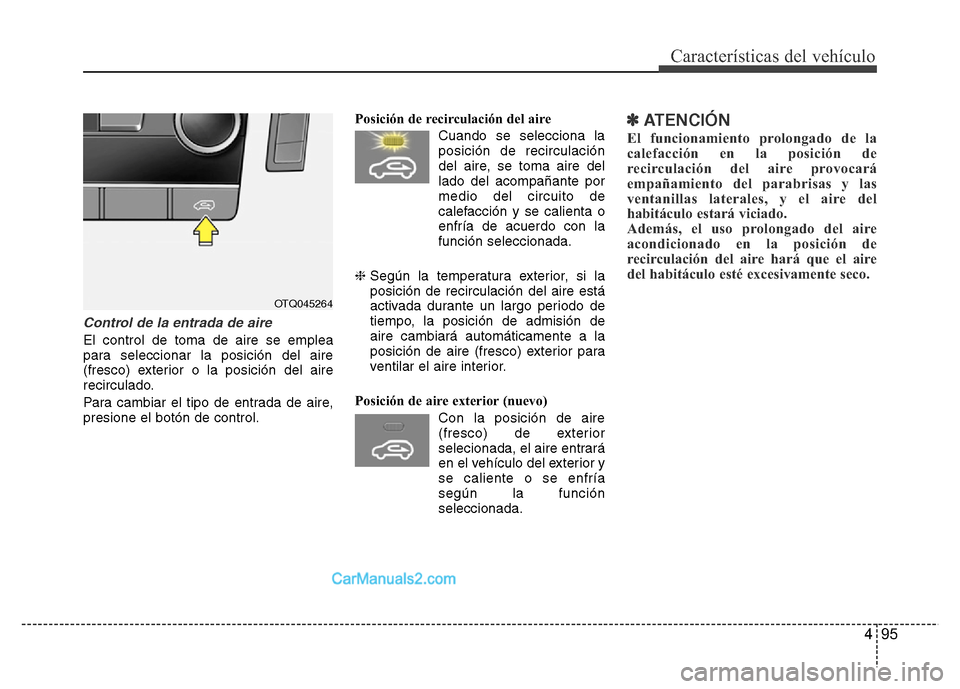

Control de la entrada de aire
El control de toma de aire se emplea
para seleccionar la posición del aire
(fresco) exterior o la posición del aire
recirculado.
Para cambiar el tipo de entrada de aire,
presione el botón de control.Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante por
medio del circuito de
calefacción y se calienta o
enfría de acuerdo con la
función seleccionada.
❈Según la temperatura exterior, si la
posición de recirculación del aire está
activada durante un largo periodo de
tiempo, la posición de admisión de
aire cambiará automáticamente a la
posición de aire (fresco) exterior para
ventilar el aire interior.
Posición de aire exterior (nuevo)
Con la posición de aire
(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior y
se caliente o se enfría
según la función
seleccionada.
✽ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente seco.
OTQ045264

Características del vehículo
96 4
Control de la velocidad del ventilador
El mando de control de la velocidad del
ventilador permite controlar la velocidad
del ventilador del flujo de aire en el
vehículo.
Para cambiar la velocidad del ventilador:
• Gire el mando a la derecha (+) para
aumentar la velocidad del ventilador.
• Gire el mando a la izquierda (-) para
reducir la velocidad del ventilador.
Para apagar la velocidad del ventilador,
pulse el botón OFF.
Aire acondicionado
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora).
Pulse de nuevo el botón para
desconectarlo.
ADVERTENCIA
• El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
hacer que aumente la humedad
en el interior del vehículo, lo que
puede empañar los cristales y
reducir la visibilidad.
• No duerma en un vehículo con el
sistema de calefacción o de aire
acondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
• El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control de
la entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
OTQ045235OTQ045238

497
Características del vehículo

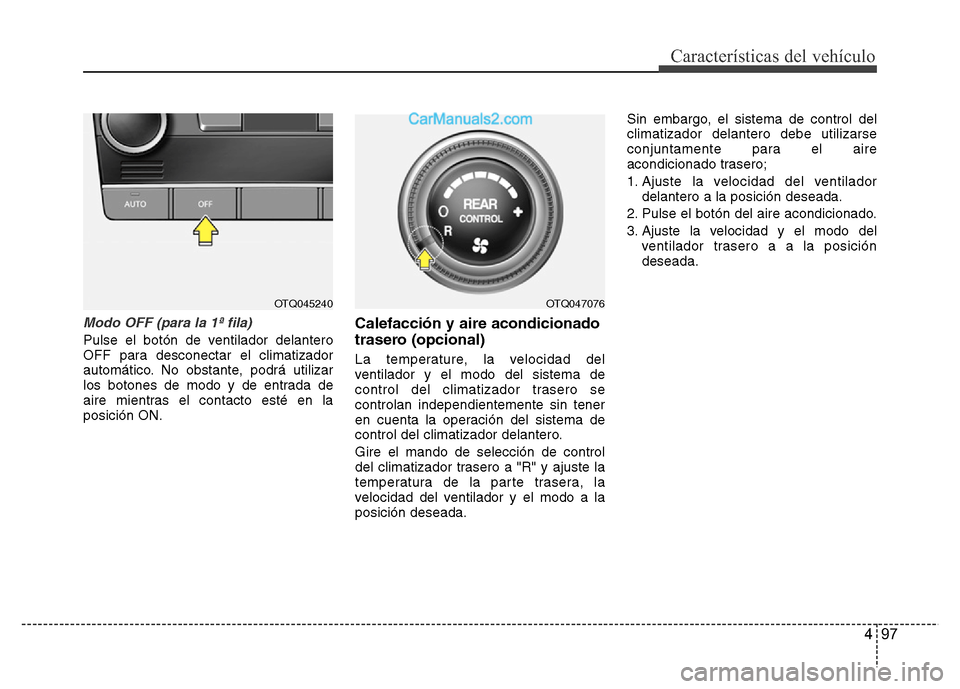

Modo OFF (para la 1ª fila)
Pulse el botón de ventilador delantero
OFF para desconectar el climatizador
automático. No obstante, podrá utilizar
los botones de modo y de entrada de
aire mientras el contacto esté en la
posición ON.
Calefacción y aire acondicionado
trasero (opcional)
La temperature, la velocidad del
ventilador y el modo del sistema de
control del climatizador trasero se
controlan independientemente sin tener
en cuenta la operación del sistema de
control del climatizador delantero.
Gire el mando de selección de control
del climatizador trasero a "R" y ajuste la
temperatura de la parte trasera, la
velocidad del ventilador y el modo a la
posición deseada.Sin embargo, el sistema de control del
climatizador delantero debe utilizarse
conjuntamente para el aire
acondicionado trasero;
1. Ajuste la velocidad del ventilador
delantero a la posición deseada.
2. Pulse el botón del aire acondicionado.
3. Ajuste la velocidad y el modo del
ventilador trasero a a la posición
deseada.
OTQ045240OTQ047076

Características del vehículo
98 4
Difusores traseros
El difusor se puede ajustar girando la
rueda.
✽ATENCIÓN
Si todos los difusores están cerrados,
puede provocar algún ruido. Siempre
abre dos ventiladores o más.
Control de temperature trasero
Para cambiar la temperatura del aire en
el compartimento trasero de los
pasajeros, gire el mando a la derecha
para calentar el aire y hacia la izquierda
para enfriarlo.El modo trasero se selecciona
automáticamente seleccionando el
control de temperatura trasera.
• : El aire trasero sale de los
difusores superiores en el techo
trasero lateral.
• : El aire trasero sale de los
difusores superiores del techo
trasero lateral y de los difusores
inferiores del suelo.
• : El aire trasero sale de los
difusores inferiores en el suelo.
OTQ045231
En el asiento delantero
OTQ047079
En el asiento trasero
OTQ047077

499
Características del vehículo
Control de velocidad del ventilador
trasero
Para cambiar la velocidad del ventilador,
gire el mando a la derecha para un
velocidad mayor y hacia la izquierda para
una velocidad menor.
Para apagar el ventilador, gire el mando
a la posición 0.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
5. Si se desea calentar y deshumidificar,
active el aire acondicionado
(opcional).
• Si se empaña el parabrisas, ajuste el
modo a la posición
, .
OTQ047095
En el asiento delantero
OTQ047080
En el asiento trasero

Características del vehículo
100 4
Recomendaciones de uso
• Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entrada
de aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará a
mantener al conductor cómodo y
alerta.
• El aire para el sistema de
calefacción/refrigeración se toma por
las rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
• Para evitar que se empañe el
parabrisas, sitúe el control de entrada
de aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,
encienda el sistema de aire
acondicionado y ajuste el control de
temperatura a la temperatura
deseada.Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante
R134a.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición
de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la
temperatura de forma que obtenga la
máxima comodidad.
• Cuando desee la máxima
refrigeración, fije el control de
temperatura en la posición más a la
izquierda y a continuación lleve la
velocidad del ventilador a su valor más
alto.
✽ATENCIÓN
• Si lleva el aire acondicionado
encendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o con
tráfico intenso. El funcionamiento del
aire acondicionado puede provocar
sobrecalentamiento del motor.
Continúe usando el ventilador, pero
desconecte el aire acondicionado si el
indicador de temperatura del motor
indica sobrecalentamiento.
• Cuando se abren las ventanillas en
tiempo húmedo, el aire acondicionado
puede producir gotitas de agua en el
interior del vehículo. Como una
cantidad excesiva de gotitas de agua
puede dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las ventanillas
cerradas.

4 101
Características del vehículo

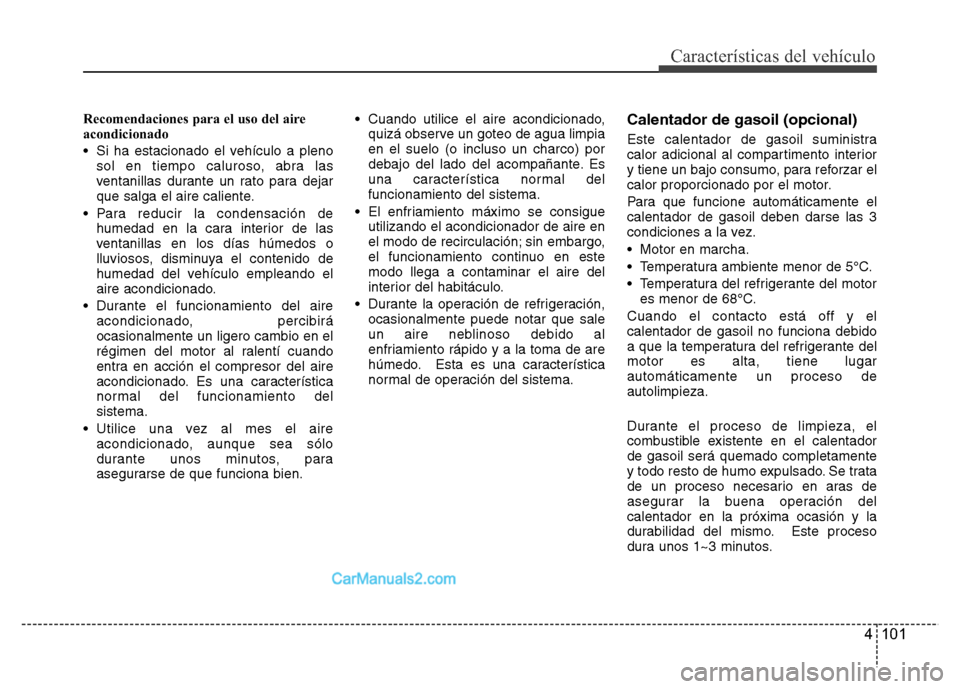

Recomendaciones para el uso del aire
acondicionado
• Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
• Para reducir la condensación de
humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
• Durante el funcionamiento del aire
acondicionado, percibirá
ocasionalmente un ligero cambio en el
régimen del motor al ralentí cuando
entra en acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento del
sistema.
• Utilice una vez al mes el aire
acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.• Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es una característica
normal de operación del sistema.Calentador de gasoil (opcional)
Este calentador de gasoil suministra
calor adicional al compartimento interior
y tiene un bajo consumo, para reforzar el
calor proporcionado por el motor.
Para que funcione automáticamente el
calentador de gasoil deben darse las 3
condiciones a la vez.
• Motor en marcha.
• Temperatura ambiente menor de 5°C.
• Temperatura del refrigerante del motor
es menor de 68°C.
Cuando el contacto está off y el
calentador de gasoil no funciona debido
a que la temperatura del refrigerante del
motor es alta, tiene lugar
automáticamente un proceso de
autolimpieza.
Durante el proceso de limpieza, el
combustible existente en el calentador
de gasoil será quemado completamente
y todo resto de humo expulsado. Se trata
de un proceso necesario en aras de
asegurar la buena operación del
calentador en la próxima ocasión y la
durabilidad del mismo. Este proceso
dura unos 1~3 minutos.

Características del vehículo
102 4

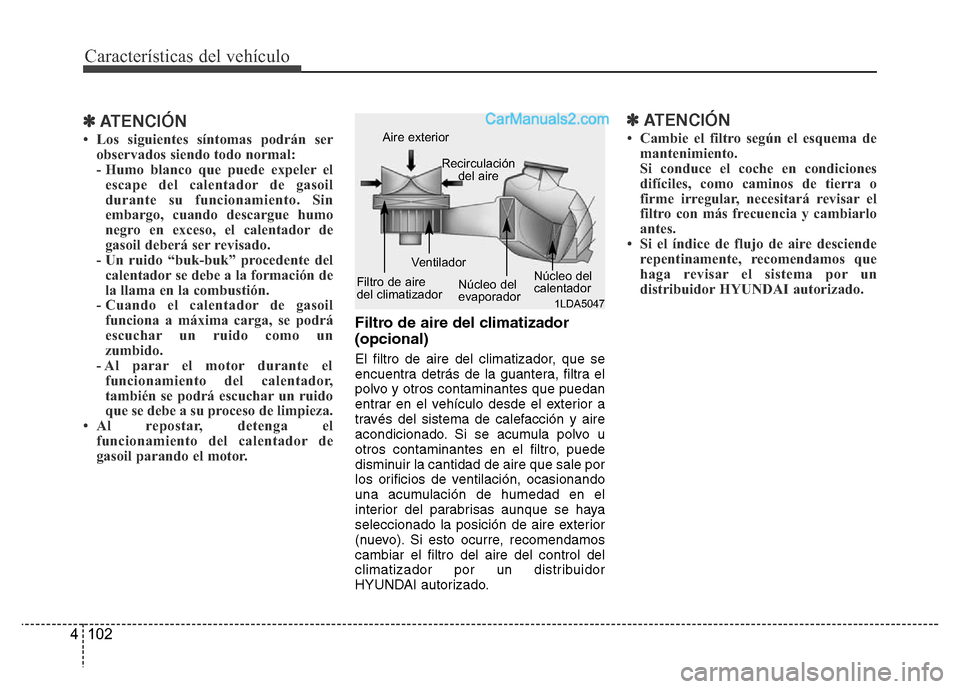

✽ATENCIÓN
• Los siguientes síntomas podrán ser
observados siendo todo normal:
- Humo blanco que puede expeler el
escape del calentador de gasoil
durante su funcionamiento. Sin
embargo, cuando descargue humo
negro en exceso, el calentador de
gasoil deberá ser revisado.
- Un ruido “buk-buk” procedente del
calentador se debe a la formación de
la llama en la combustión.
- Cuando el calentador de gasoil
funciona a máxima carga, se podrá
escuchar un ruido como un
zumbido.
- Al parar el motor durante el
funcionamiento del calentador,
también se podrá escuchar un ruido
que se debe a su proceso de limpieza.
• Al repostar, detenga el
funcionamiento del calentador de
gasoil parando el motor.
Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si esto ocurre, recomendamos
cambiar el filtro del aire del control del
climatizador por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
1LDA5047
Aire exterior
Recirculación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador

4 103
Características del vehículo

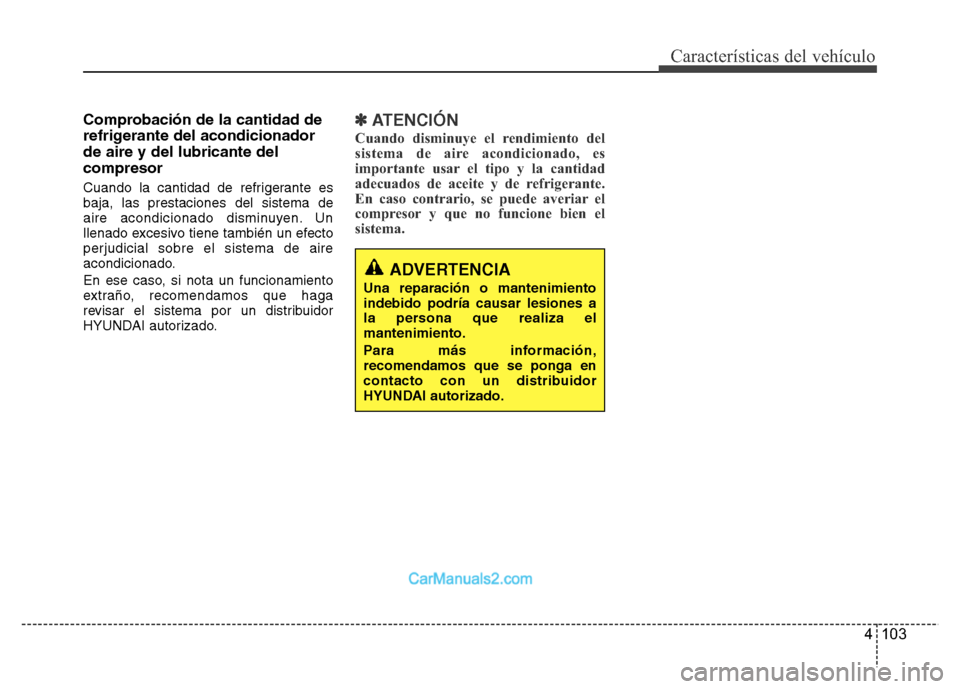

Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
En ese caso, si nota un funcionamiento
extraño, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
ADVERTENCIA
Una reparación o mantenimiento
indebido podría causar lesiones a
la persona que realiza el
mantenimiento.
Para más información,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.

Características del vehículo
104 4
• Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
• Si desea aire caliente en el suelo
durante la operación de desempañado
o deshielo, coloque el botón de
selección de modo en la posición
suelo-deshielo.
• Antes de iniciar la marcha, retire toda
la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
• Limpie toda la nieve y el hielo del capó
y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas.
Sistema de control climático
manual
Para desempañar la cara interior del
parabrisas
1. Seleccione cualquier velocidad del
ventilador excepto la posición 0.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4. Si se selecciona la posición
, se seleccionará aire exterior
(nuevo) y aire acondicionado.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
DESHIELO Y DESEMPAÑADO DEL PARABRISAS
ADVERTENCIA
-Calefacción del parabrisas
No utilice las posiciones o
mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior y
el parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque el
botón de selección de modo en la
posición y el botón de control
de la velocidad del ventilador en la
velocidad más baja.
OTQ045268
